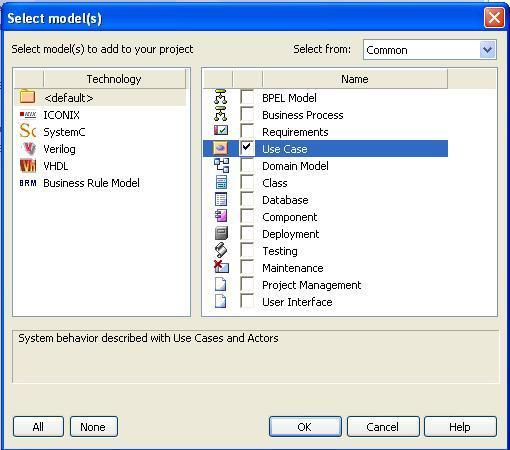

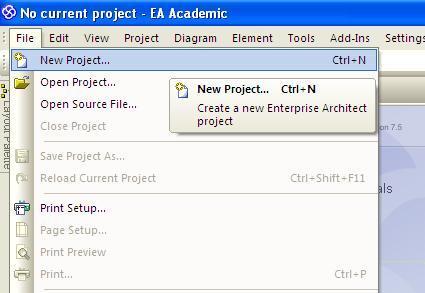

1 1 Modelowanie obiektowe - Ćw. 1. Treść zajęć: Zapoznanie z podstawowymi funkcjami programu Enterprise Architect (tworzenie nowego projektu, korzystanie z podstawowych narzędzi programu itp.). Enterprise Architect (EA) oprogramowanie pozwalające na zwiększenie wydajności modelowania systemów, wizualizacji i projektowania w oparciu o platformę UML. Jest to jedno z najpopularniejszych narzędzi do modelowania za pomocą notacji UML. TWORZENIE NOWEGO PROJEKTU Z menu File wybieramy New Project (rys. 1), wpisujemy nazwę pliku i zapisujemy w odpowiednim miejscu na dysku nasz plik będzie miał rozszerzenie.eap. Zadanie 1: Proszę utworzyć nowy projekt o nazwie Projekt_nazwisko (w nazwie pliku wpisujemy własne nazwisko). Rys. 1 Następnie pojawi się okienko Select model(s) jak na rys. 2.

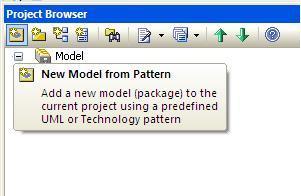

2 2 Rys. 2 Wybieramy poprzez zaznaczenie te elementy, z których będziemy chcieli korzystać w naszym projekcie np. Use Case, Business Process i zatwierdzamy ok.. Zadanie 2: Proszę dodać do tworzonego projektu wyłącznie model Use Case. Każdy z elementów (modeli), które były do wyboru, może być dodany do projektu w każdej chwili w okienku Project Browser (rys. 3). Rys. 3 Po wykonaniu tych czynności mamy następujący widok (rys.4):

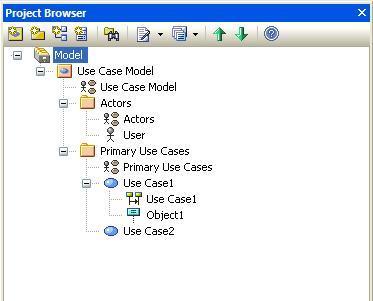

3 3 Rys. 4 Okienko Projekct Browser (przeglądarka projektu) jest jednym z najważniejszych narzędzi programu EA służy do przeglądania modeli i diagramów zdefiniowanych w projekcie oraz pozwala zarządzać wszystkimi elementami języka UML, które umieściliśmy na naszych diagramach np. klasami, aktorami, przypadkami użycia itd. Jeśli przez przypadek zamkniemy okienko Project Browser można je ponownie wyświetlić klikając w pasku narzędzi: View -> Project Browser. Po kliknięciu w okienku Project Browser na znak plus przy folderze Use Case Model możemy zobaczyć jakie obiekty w nim się domyślnie znajdują (rys. 5):

4 4 Rys. 5 USUWANIE ELEMENTÓW Z PROJEKTU Aby usunąć jakiś element lub cały folder z projektu należy w okienku Project Browser zaznaczyć kursorem dany element lub folder i klikając prawy przycisk myszy wybrać Delete [ nazwa elementu/folderu ]. Uwaga: jest to jedyna możliwość usunięcia elementu z projektu! Zadanie 3: Proszę usunąć wszystkie foldery i elementy znajdujące się w folderze Use Case Model. Powinien zostać tylko pusty folder Use Case Model. ZMIANA NAZWY ELEMENTÓW PROJEKTU Aby zmienić nazwę folderu lub elementu w projekcie klikamy dwukrotnie w dany element/folder i wpisujemy nową nazwę. Zadanie 4: Proszę zmienić nazwę folderu Use Case Model na Model przypadków użycia.

5 5 DODAWANIE ELEMENTÓW DO PROJEKTU Do projektu możemy dodać: nowy model (1), nowy folder (2), nowy diagram (3) lub nowy obiekt (4) (rys.6). Rys. 6 Uwaga: zanim dodamy nowy element do projektu musimy w okienku Project Browser zaznaczyć kursorem nazwę elementu, w którym chcemy go umieścić (np. zaznaczamy odpowiedni model, w którym ma znajdować się folder lub zaznaczamy odpowiedni folder, w którym ma znajdować się diagram itd.) DODAWANIE KOLEJNEGO MODELU W MODELU GŁÓWNYM Mając zaznaczoną kursorem ikonkę głównego modelu (nazwa Model ) klikamy w okienku Project Browser w ikonkę (1), następnie w okienku Select Model(s) wybieramy rodzaj nowego modelu (np. Business Proces, Use Case, Class itd.). Zadanie 5: Dodaj do projektu jeszcze jeden model wybierz rodzaj Class. Następnie zmień jego nazwę na Model klas. Usuń z niego wszystkie foldery i elementy. Po wykonaniu zadania powinien być następujący widok w okienku Project Browser (rys. 7): Rys. 7

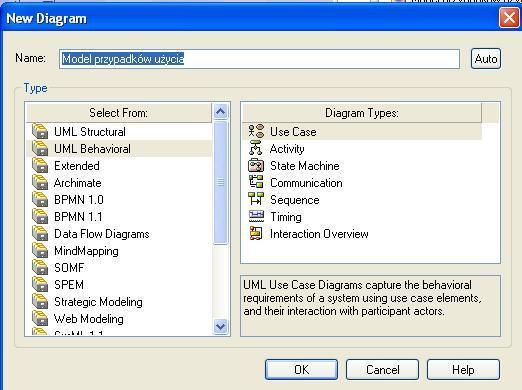

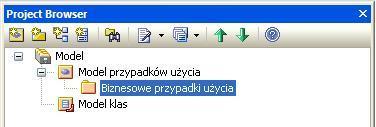

6 6 DODAWANIE FOLDERU DO MODELU Mając zaznaczoną kursorem ikonkę danego modelu, w którym chcemy umieścić nowy folder klikamy w ikonkę (2) (rys. 6) i w otwartym okienku New Model Package wpisujemy nazwę naszego folderu. Zadanie 6: Dodaj do modelu Model przypadków użycia folder o nazwie Biznesowe przypadki użycia. Po wykonaniu zadania powinien być następujący widok w okienku Project Browser : Rys. 8 DODAWANIE DIAGRAMU Mając zaznaczoną kursorem ikonkę danego modelu lub folderu, w którym chcemy umieścić nowy diagram klikamy w ikonkę (3) (rys. 6). Otworzy się nam okienko (rys. 9), w którym wpisujemy nazwę nowego diagramu (pole Name), wybieramy typ diagramów, z których będziemy wybierać (dla naszych potrzeb będziemy wybierać tylko spośród: UML Structural i UML Behavioral), a następnie typ nowego diagramu (np. w UML Behavioral wybieramy typ Use Case, w UML Structural wybieramy typ Class).

7 7 Rys. 9 Zadanie 7: Dodaj do modelu Model przypadków użycia diagram typu Use Case o nazwie Diagram przypadków użycia, a do modelu Model klas diagram typu Class o nazwie Diagram klas. Po wykonaniu zadania powinien być następujący widok w okienku Project Browser (rys. 10): Rys. 10

8 8 DODAWANIE OBIEKTÓW NA DIAGRAMIE Aby dodać obiekt do diagramu można użyć ikonki (4) (rys. 6) wpisując w otwartym okienku nazwę oraz wybierając typ obiektu, ale lepiej dodawać kolejne obiekty już podczas rysowania diagramów, co omówimy poniżej. RYSOWANIE DIAGRAMÓW Klikając dwukrotnie lewym przyciskiem myszy w nazwę diagramu w przeglądarce (okienku Project Browser ) utworzy się nam w głównym oknie programu EA pusty arkusz, w którym będziemy umieszczać elementy diagramu. Po lewej stronie ekranu głównego mamy kolumnę z narzędziami właściwymi dla typu diagramu (rys. 11). Na dolnym pasku ekranu głównego możemy przełączać się pomiędzy tworzonymi diagramami klikając na zakładki z ich nazwami. Chcąc umieścić nowy obiekt na diagramie klikamy po lewej stronie ekranu głównego na typ obiektu (np. Actor, Use Case, Boundary itd.) i przeciągamy go na pusty arkusz. Chcąc zapisać utworzony diagram jako obraz typu JPEG (rozszerzenie.jpg) w pasku narzędzi wybieramy: Diagram -> Save Image. Rys. 11

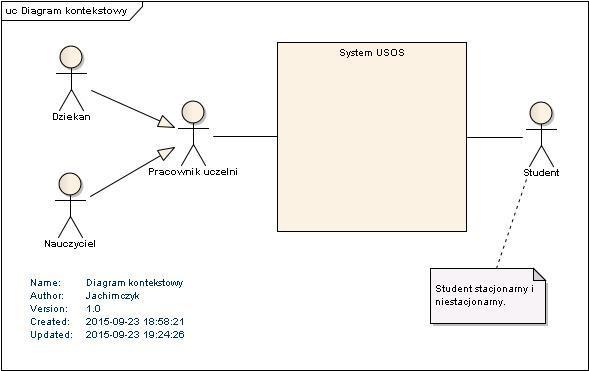

9 9 Zadanie 8: Dodaj do modelu o nazwie Model przypadków użycia nowy diagram (UML Behavioral, typ: Use Case) i nazwij go Diagram kontekstowy. Następnie utwórz diagram zgodnie ze wzorem poniżej (rys. 12). Wygeneruj informacje o autorze diagramu i czasie wytworzenia (Diagram Notes). Zapisz jako obraz JPEG. Rys. 12

10 10 Zadanie 9: Sformatuj obiekty na utworzonym diagramie zgodnie ze wzorem poniżej (rys. 13). Kolory możesz wybrać według uznania. Zapisz jako obraz JPEG. Rys. 13 Wskazówka: aby sformatować dany obiekt (np. aktora, granicę systemu, tekst) należy kliknąć kursorem w dany obiekt i kliknąć w ikonkę pędzel pokaże nam się pasek z narzędziami do formatowania obiektu i tekstu (rys. 14). Rys. 14 Zadanie 10: Zmodyfikuj Diagram przypadków użycia (znajdujący się już w Modelu przypadków użycia ) zgodnie ze wzorem poniżej (rys. 15). Wygeneruj informacje o autorze diagramu i czasie wytworzenia (Diagram Notes). Zapisz jako obraz JPEG.

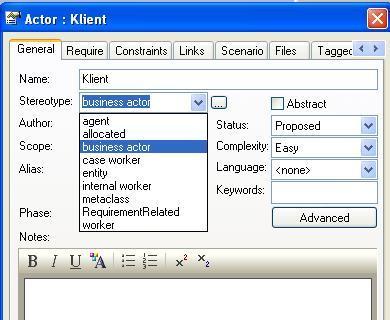

11 11 Rys. 15 Wskazówki: chcąc nadać aktorom lub przypadkom użycia stereotyp biznesowy (dodatkowy symbol na obiekcie w postaci ukośnej kreski) należy kliknąć na obiekt, pod prawym przyciskiem myszy wybrać z menu kontekstowego Properties i z listy rozwijalnej Stereotyp wybrać business actor / business use case (rys. 16). aby złamać linię łączącą np. dwóch aktorów, należy kliknąć kursorem na linię, następnie po kliknięciu prawym przyciskiem myszy wybrać z menu kontekstowego opcję Bend Line at Cursor.
