1 W module Część-ISO wykonać kubek jak poniżej

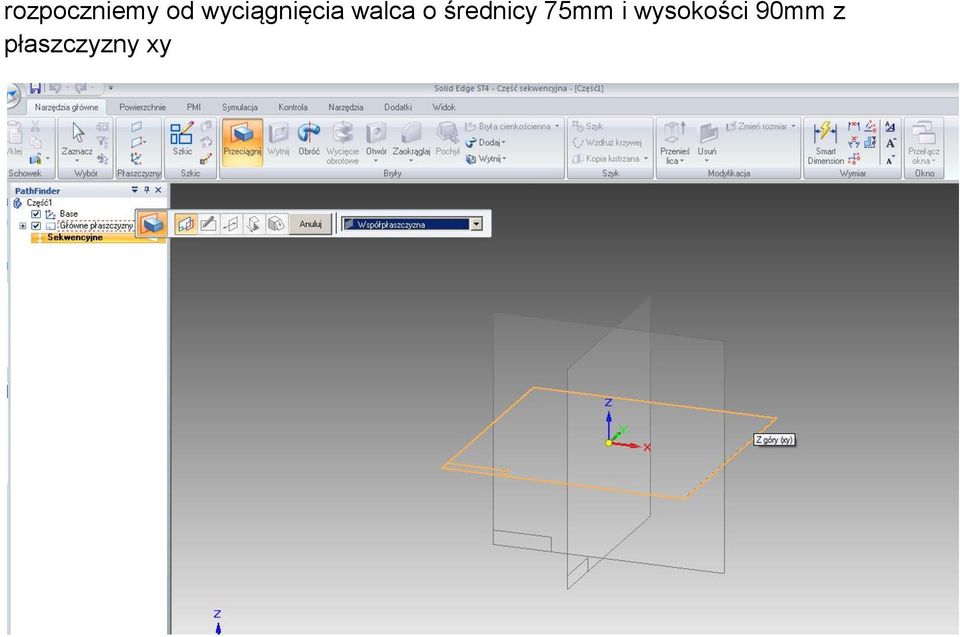

2 rozpoczniemy od wyciągnięcia walca o średnicy 75mm i wysokości 90mm z płaszczyzny xy

3 wykonujemy szkic do wyciągnięcia

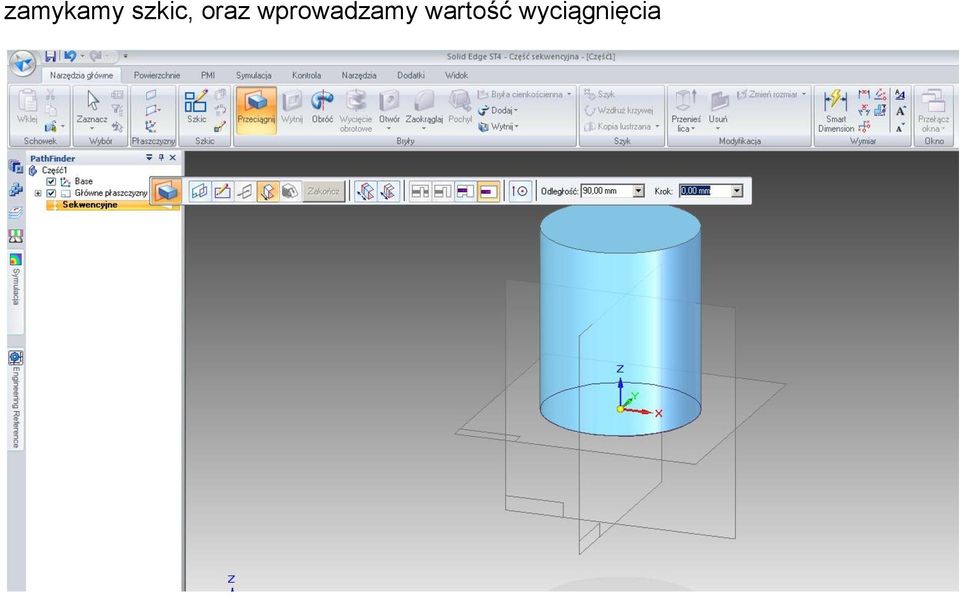

4 zamykamy szkic, oraz wprowadzamy wartość wyciągnięcia

5 Kliknięciem potwierdzamy kierunek wyciągnięcia (do góry) oraz kończymy operację przyciskiem Zakończ

6 wykorzystamy teraz operację Pochylenie

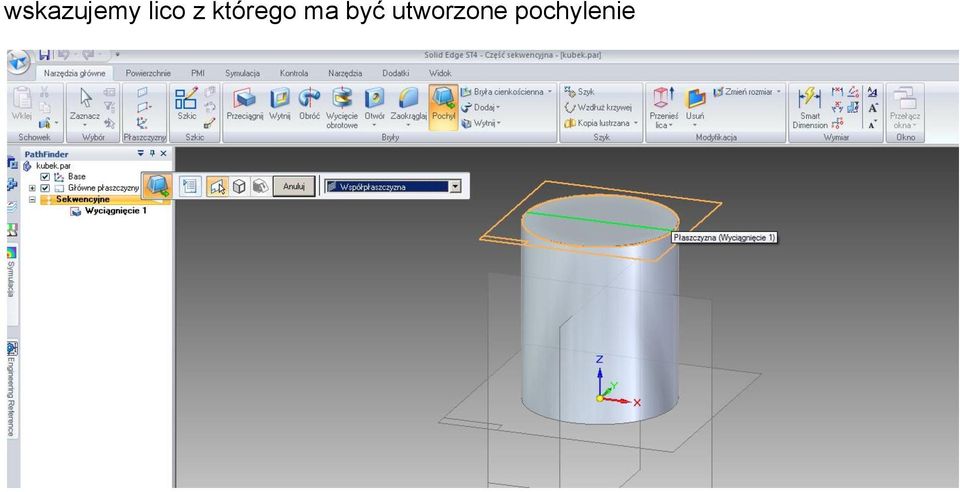

7 wskazujemy lico z którego ma być utworzone pochylenie

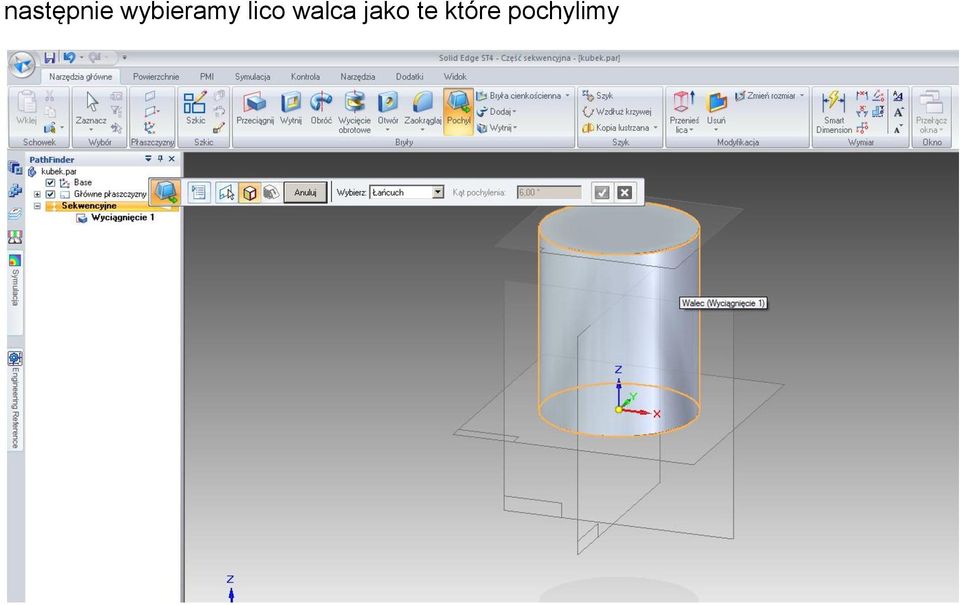

8 następnie wybieramy lico walca jako te które pochylimy

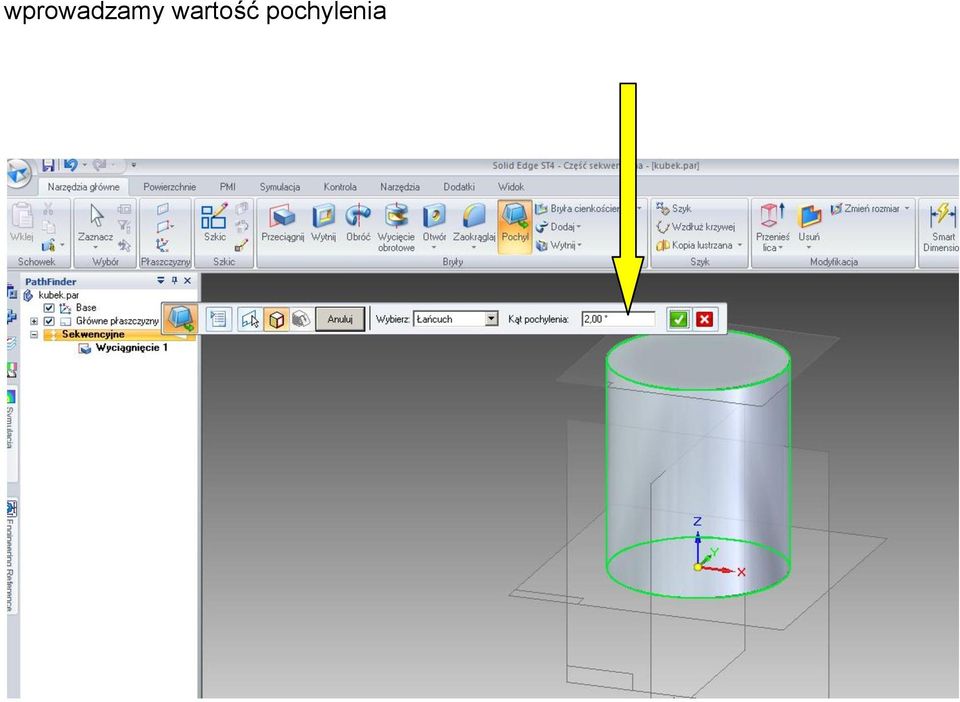

9 wprowadzamy wartość pochylenia

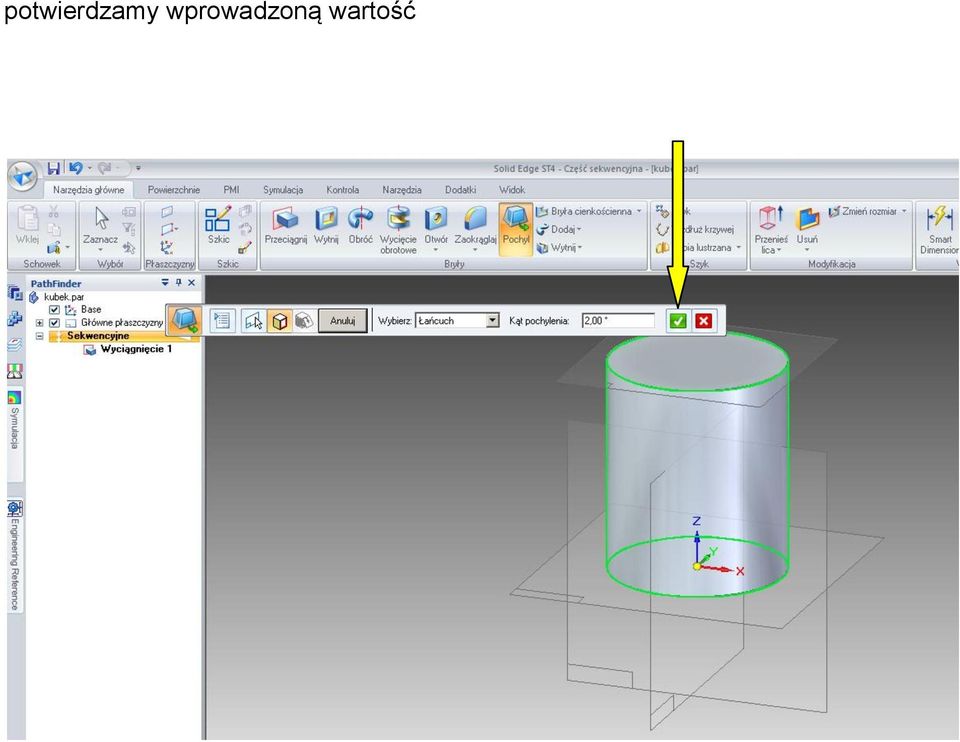

10 potwierdzamy wprowadzoną wartość

11 wybieramy przycisk Dalej

12 następnie kliknięciem potwierdzamy kierunek pochylenia jak poniżej

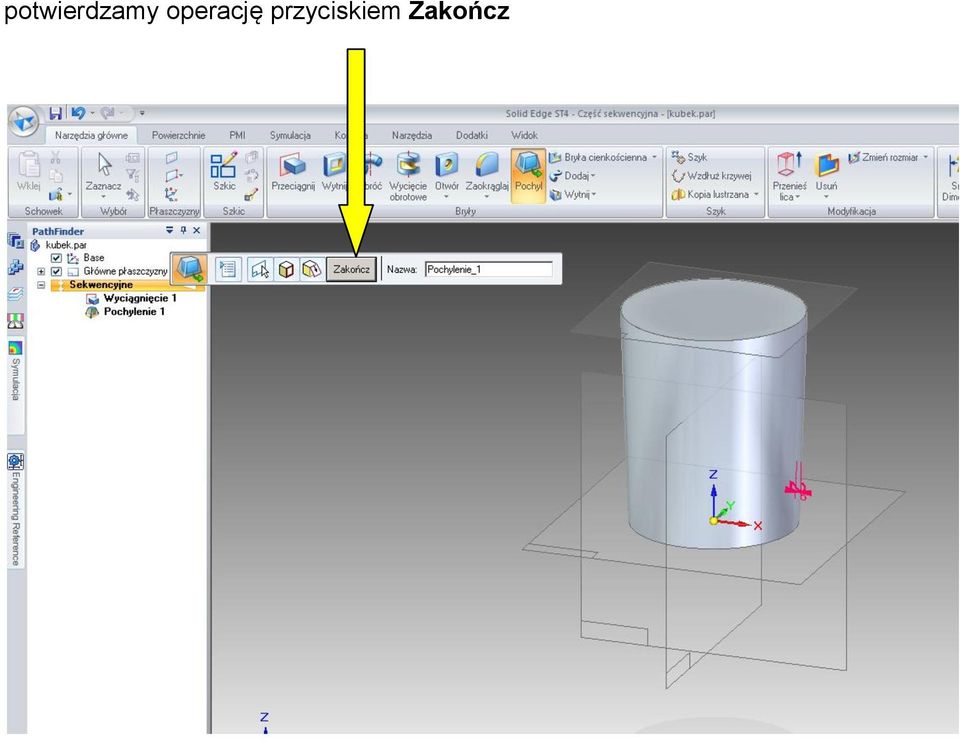

13 potwierdzamy operację przyciskiem Zakończ

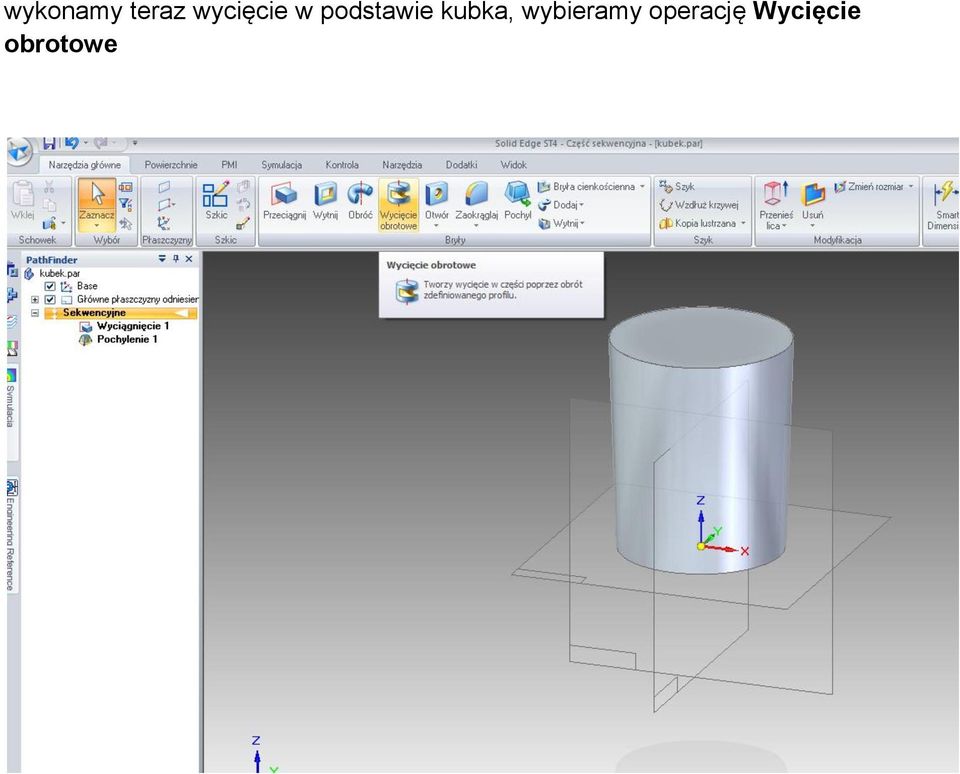

14 wykonamy teraz wycięcie w podstawie kubka, wybieramy operację Wycięcie obrotowe

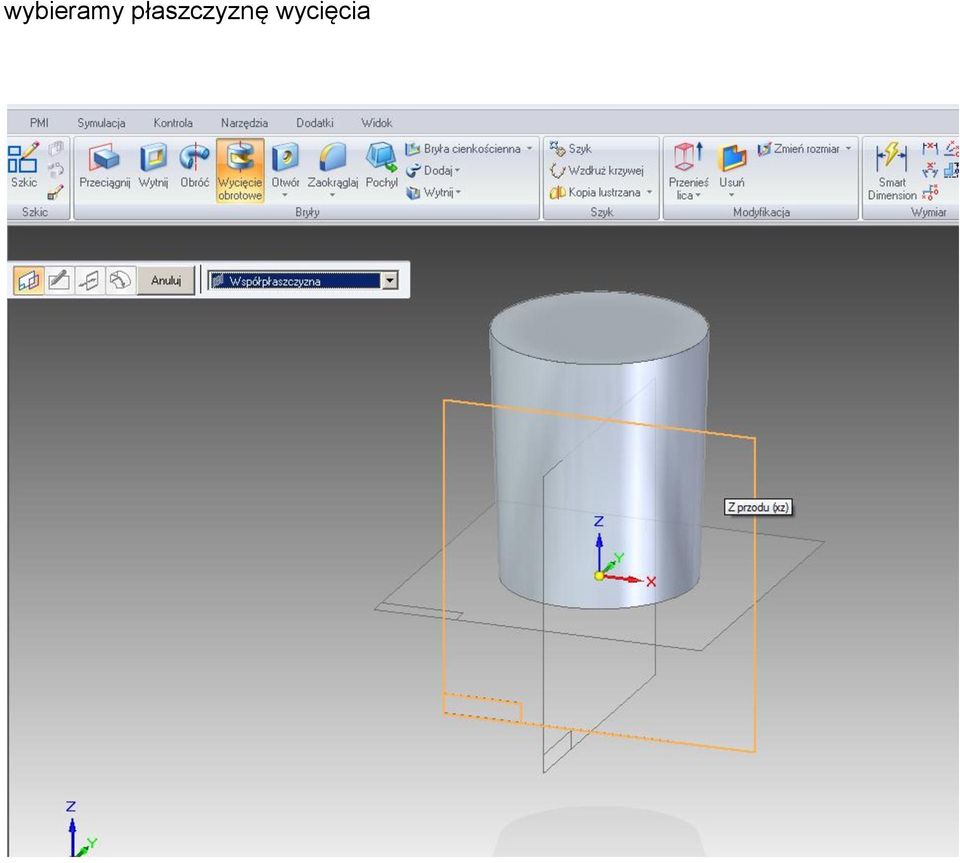

15 wybieramy płaszczyznę wycięcia

16 definiujemy szkic wycięcia, (najlepiej naszkicować linię a następnie łuk ze środka tak aby jego środek znajdował się pionowo nad końcem lini, proszę wykorzystać wskażnik wyrównania) mozna to również wykonać stosując trzy wymiary

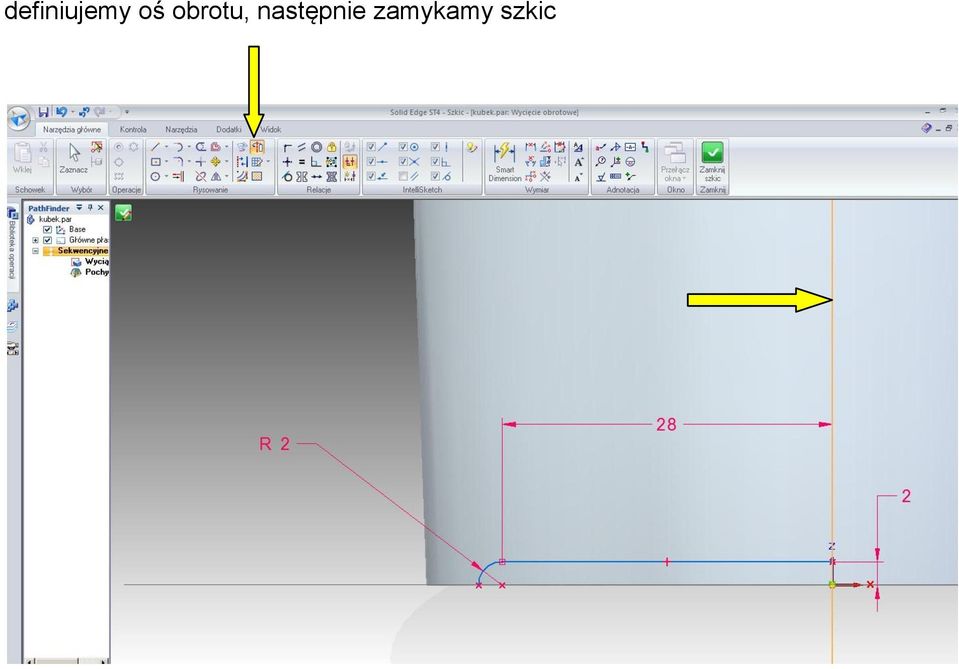

17 definiujemy oś obrotu, następnie zamykamy szkic

18 Ponieważ wykonujemy wycięcie otwartm profilem po zamknięciu szkicu musimy zdefiniować która strona profilu ma zostać wycięta, kliknięciem zatwierdzamy zatem kierunek jak poniżej (u Państwa profil może być ustawiony w innej pozycji a strzałka może być wyświetlana w innym miejscu szkicu, ważne jest jedynie aby wskazać kierunek jako dół szkicu)

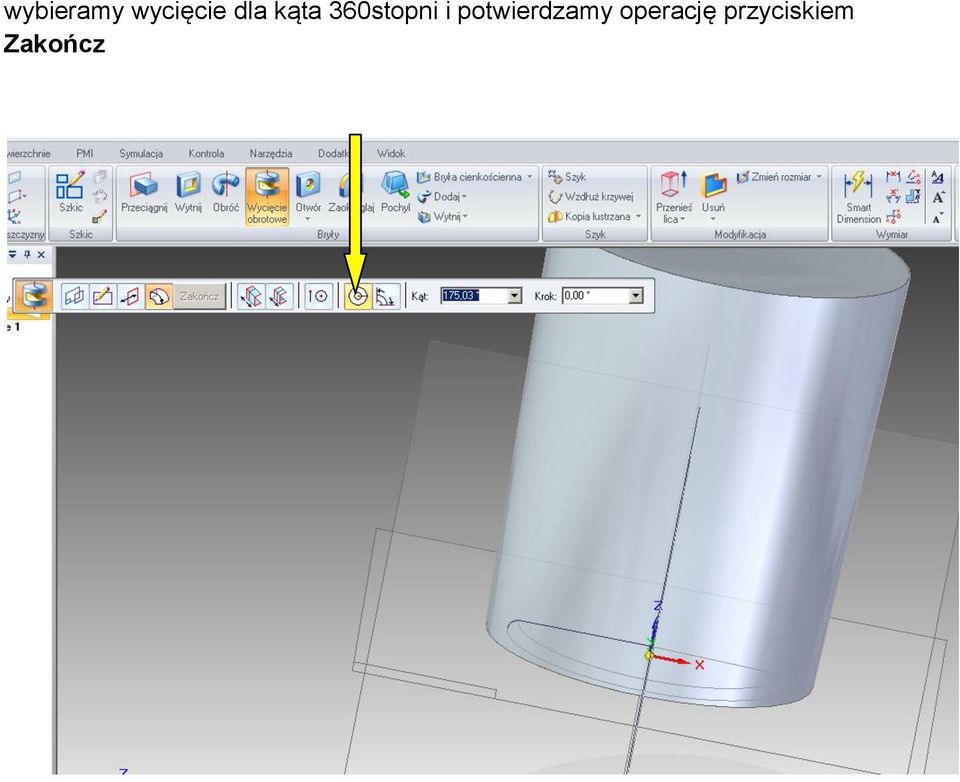

19 wybieramy wycięcie dla kąta 360stopni i potwierdzamy operację przyciskiem Zakończ

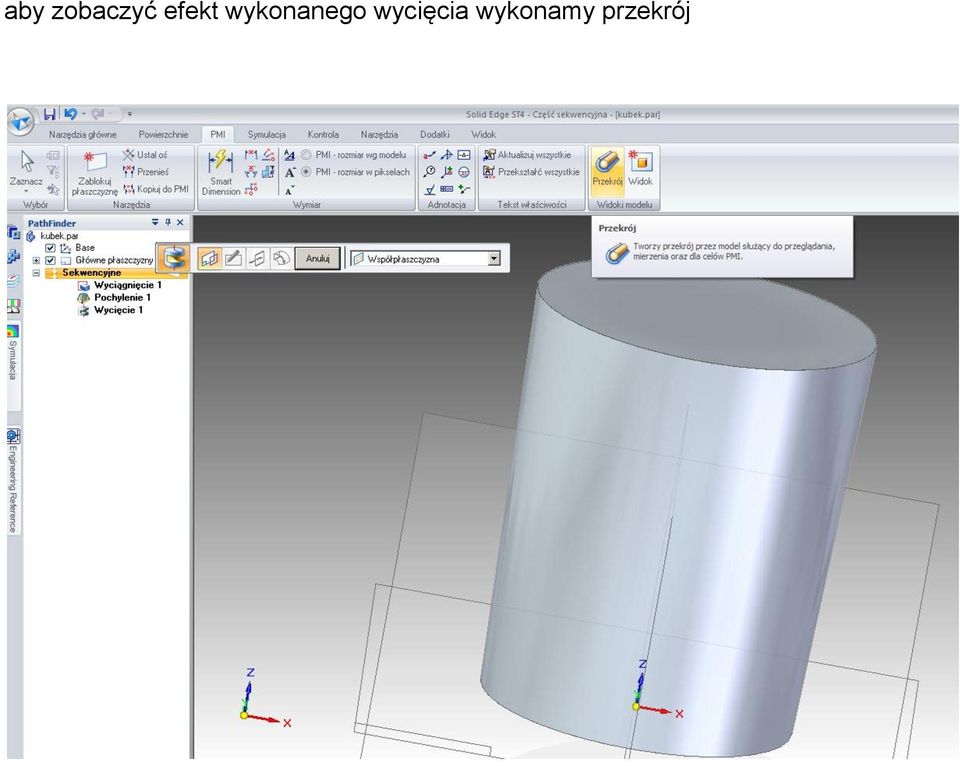

20 aby zobaczyć efekt wykonanego wycięcia wykonamy przekrój

21 wybieramy górne lico walca

22 za pomocą linii rysujemy przekrój i zamykamy przyciskiem Zamknij szkic

23 kliknięciem zatwierdzamy, która strona przekroju ma być widoczna (w naszym przypadku element jest symetryczny nie ma znaczenia, który kierunek wybierzemy)

24 następnie definiujemy głębokość przekroju w taki sposób aby obejmowała cały walec i zatwierdzamy kliknięciem

25 zatwierdzamy zdefiniowane parametry

26 oraz zatwierdzamy przekrój przyciskiem Zakończ

27 możemy zobaczyć projektowany element w przekroju

28 wyłączymy teraz wyświetlanie bryły w przekroju na pasku EdgeBar rozwijamy listę dostępnych przekrojów oraz odznaczamy wyświetlanie

29 element będzie prezentowany w całości

30 wykorzystamy teraz narzędzie Bryła cienkościenna

31 wprowadzamy wartość Grubości ogólnej 3mm i zatwierdzamy klawiszem Tab

32 następnie wskazujemy górne lico walca jako te które ma zostać otwarte

33 zatwierdzamy wybór

34 klikamy przycisk Podgląd

35 zatwierdzamy operację przyciskiem Zakończ

36 możemy zobaczyć efekt operacji Cienkościenność w utworzonym przekroju

37 wyłączamy wyświetlanie przekroju

38 wykonamy teraz operację Obróć na dnie kubka, wybieramy operację i wskazujemy płaszczyznę

39 zmieniamy sposób wyświetlania elementu na Krawędzie widoczne i niewidoczne

40

41 utworzymy teraz szkic do wyciągnięcia orotowego, rozpoczniemy od wykorzystania istniejących krawędzi za pomocą opcji Wykorzystaj

42 zatwierdzamy domyślne ustawienia przyciskiem OK

43 wskazujemy jak poniżej

44 rysujemy okrąg o średnicy 10mm (w dowolnym miejscu)

45 wykorzystamy teraz relację styczność

46 nakładamy tę relację klikając w okrąg i linię

47 tworzymy kolejną relację styczność

48 usuwamy zbędne linie szkicu narzędziem Przytnij

49 definiujemy oś obrotu operacji oraz zatwierdzamy przyciskiem Zamknij szkic

50 wybieramy obrót o 360stopni i zatwierdzamy operację Zakończ

51 widok elementu po wykonanej operacji z zastosowaniem utworzonego przekroju

52 wykonamy teraz ucho kubka, wykorzystamy operację Przeciągnij wskazujemy płaszczyznę dla operacji

53 zmieniamy sposób prezentowania elementu w szkicowniku

54 do wykonania szkicu wykorzystamy narzędzie Elipsa ze środka

55 rysujemy elipsę jej wymiary oraz usytuowanie proszę dobrać w taki sposób aby wyglądała podobnie jak poniżej narysowanie elipsy wymaga 3 kliknięć: 1-ustala jej środek, 2-ustala jej wysokość, 3- ustala jej szerokość elipsę możemy zmienić bądź przenosić klikając na nią narzędziem zaznaczania

56 narysowana powyżej elipsa stanowi zarys wewnętrznej części ucha do narysowania zewnętrznej wykorzystamy narzędzie Odsunięcie

57 wprowadzamy wartość odsunięcia jako 3mm i zatwierdzamy klawiszem Tab

58 następnie wskazujemy element do odsunięcia

59 zatwierdzamy wybrany element

60 oraz wskazujemy w którym kierunku ma być utworzone odsunięcie w naszym przypadku na zewnątrz

61 prawym przyciskiem kończymy operację Odsunięcie

62 narzędziem Wykorzystaj wykorzystamy istniejącą krawędź szkicu

63 przytniemy zbędne linie oraz potwierdzamy szkic przyciskiem Zamknij szkic

64 definiujemy wyciągnięcie jako symetryczne

65 ustalamy odległość wyciągnięcia na 10mm i potwierdzamy operację przyciskiem Zakończ

66 wykonamy teraz zaokrąglenia krawędzi kubka

67 promieniem 1,5mm

68 dla krawędzi

69

70 zaokrąglenie krawędzi ucha

71

72 wzmocnienie mocowania ucha również narzędziem Zaokrąglenie

73

74 zaokrąglenie krawędzi dna kubka

75

76 definiujemy materiał elementu

77

78

79

80

81 Dla wybranego materiału znamy juz jego masę, objętość, pole powierzchni itp.
