1 Przykładowe plany zajęć lekcyjnych Design the Future Poland 1

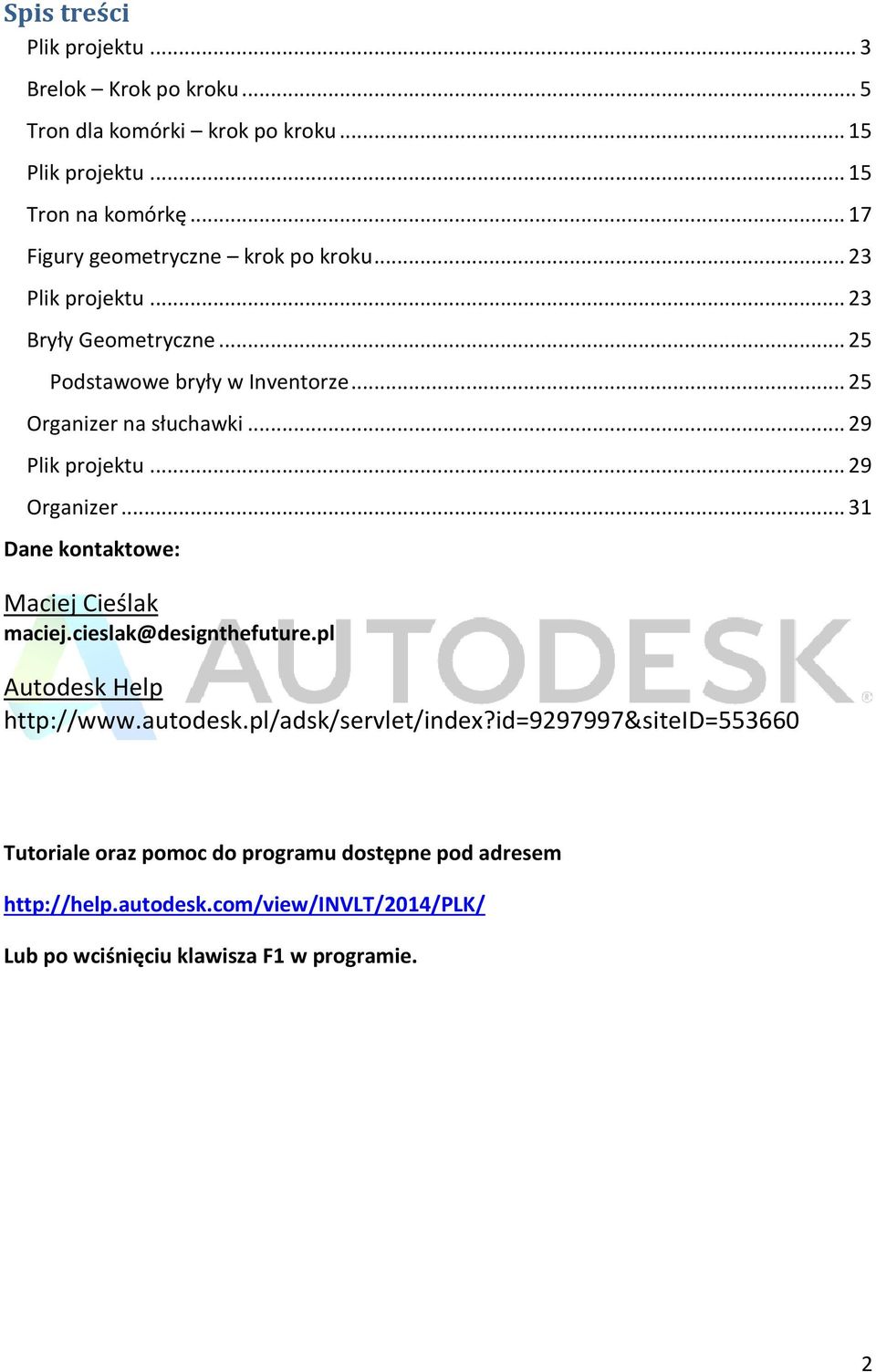

2 Spis treści Plik projektu... 3 Brelok Krok po kroku... 5 Tron dla komórki krok po kroku Plik projektu Tron na komórkę Figury geometryczne krok po kroku Plik projektu Bryły Geometryczne Podstawowe bryły w Inventorze Organizer na słuchawki Plik projektu Organizer Dane kontaktowe: Maciej Cieślak Autodesk Help Tutoriale oraz pomoc do programu dostępne pod adresem Lub po wciśnięciu klawisza F1 w programie. 2

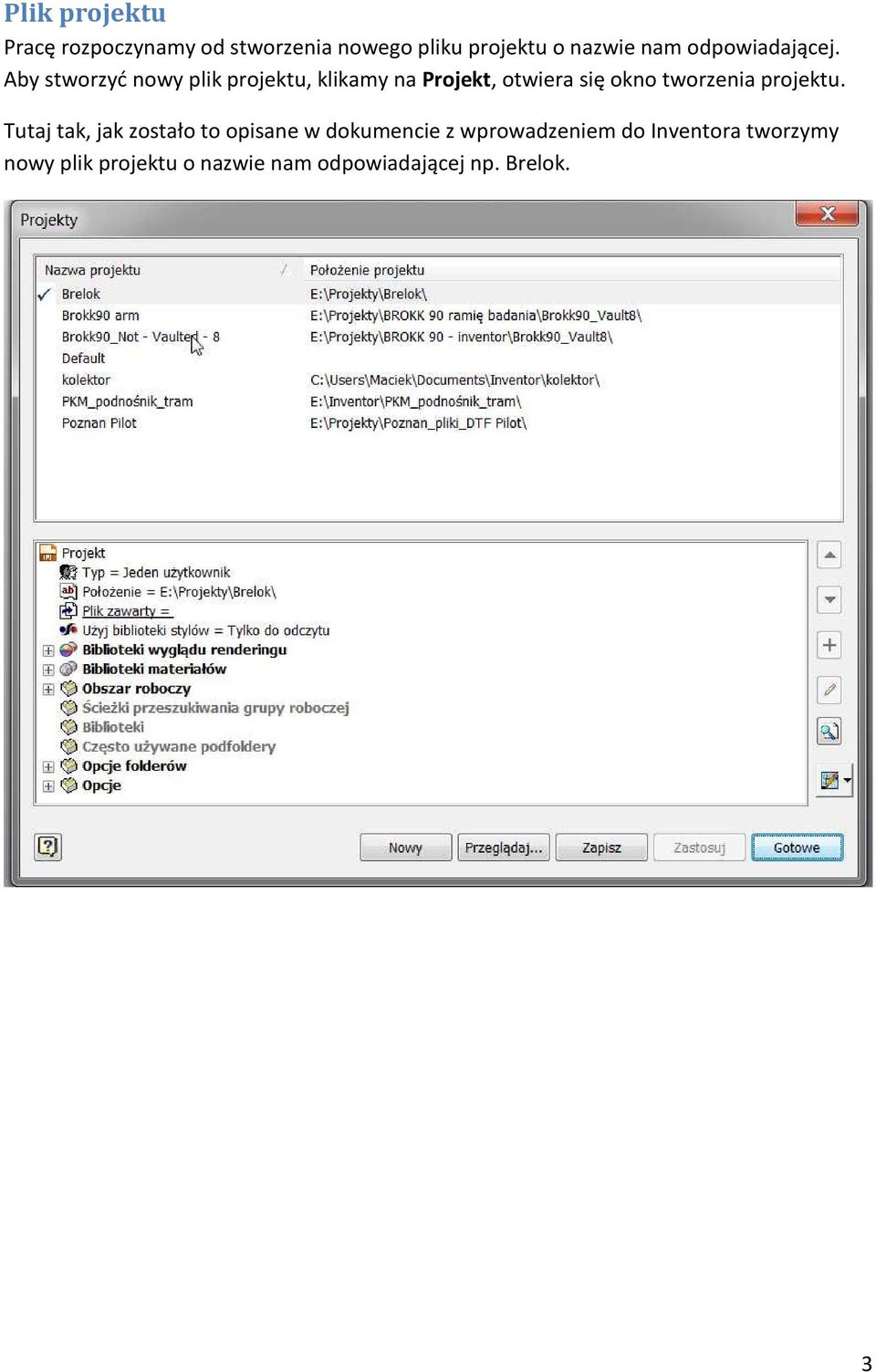

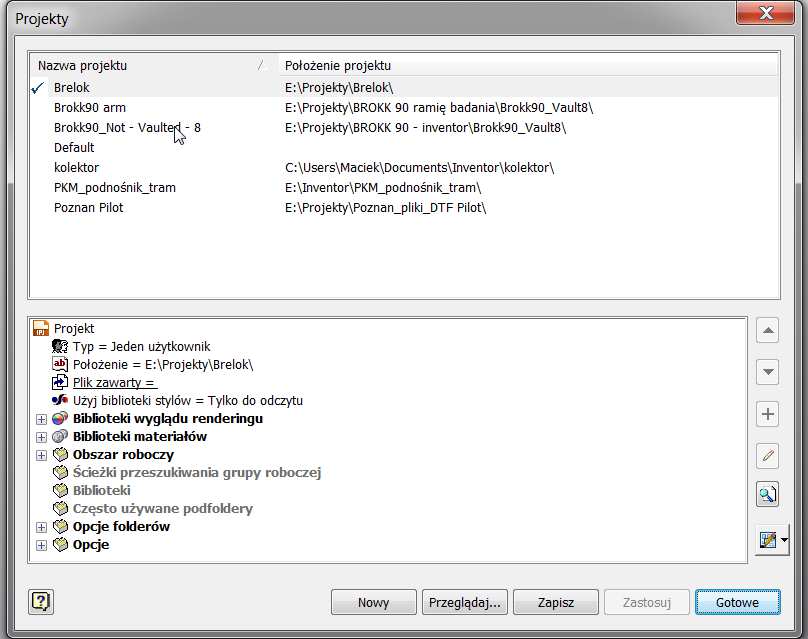

3 Plik projektu Pracę rozpoczynamy od stworzenia nowego pliku projektu o nazwie nam odpowiadającej. Aby stworzyć nowy plik projektu, klikamy na Projekt, otwiera się okno tworzenia projektu. Tutaj tak, jak zostało to opisane w dokumencie z wprowadzeniem do Inventora tworzymy nowy plik projektu o nazwie nam odpowiadającej np. Brelok. 3

4 Wybieramy tworzenie nowego projektu dla jednego użytwkonika. W następnym oknie wybieramy nazwę dla projektu oraz ścieżkę obszaru roboczego. Klikamy Zakończ. 4

5 Brelok Krok po kroku Przechodzimy do tworzenia nowego pliku. Klikamy na Nowy następnie wybieramy po lewej stronie bazę szablonów metrycznych (Metric) a po lewej wybieramy część Standard(mm).ipt Po tych operacjach klikamy na Utwórz. Otwiera się okno nowego pliku. Wybieramy Szkic 2D, a następnie musimy wybrać jedną z płaszczyzn głównych układu. Tworzymy dwa szkice, jeden będziemy wyciągać, drugi jest potrzebny nam jako ścieżka wykorzystana do późniejszych operacji szyku. Najpierw możemy stworzyć za pomocą polecenia Szczelina ścieżkę o długości 100mm i średnicy 20mm. 5

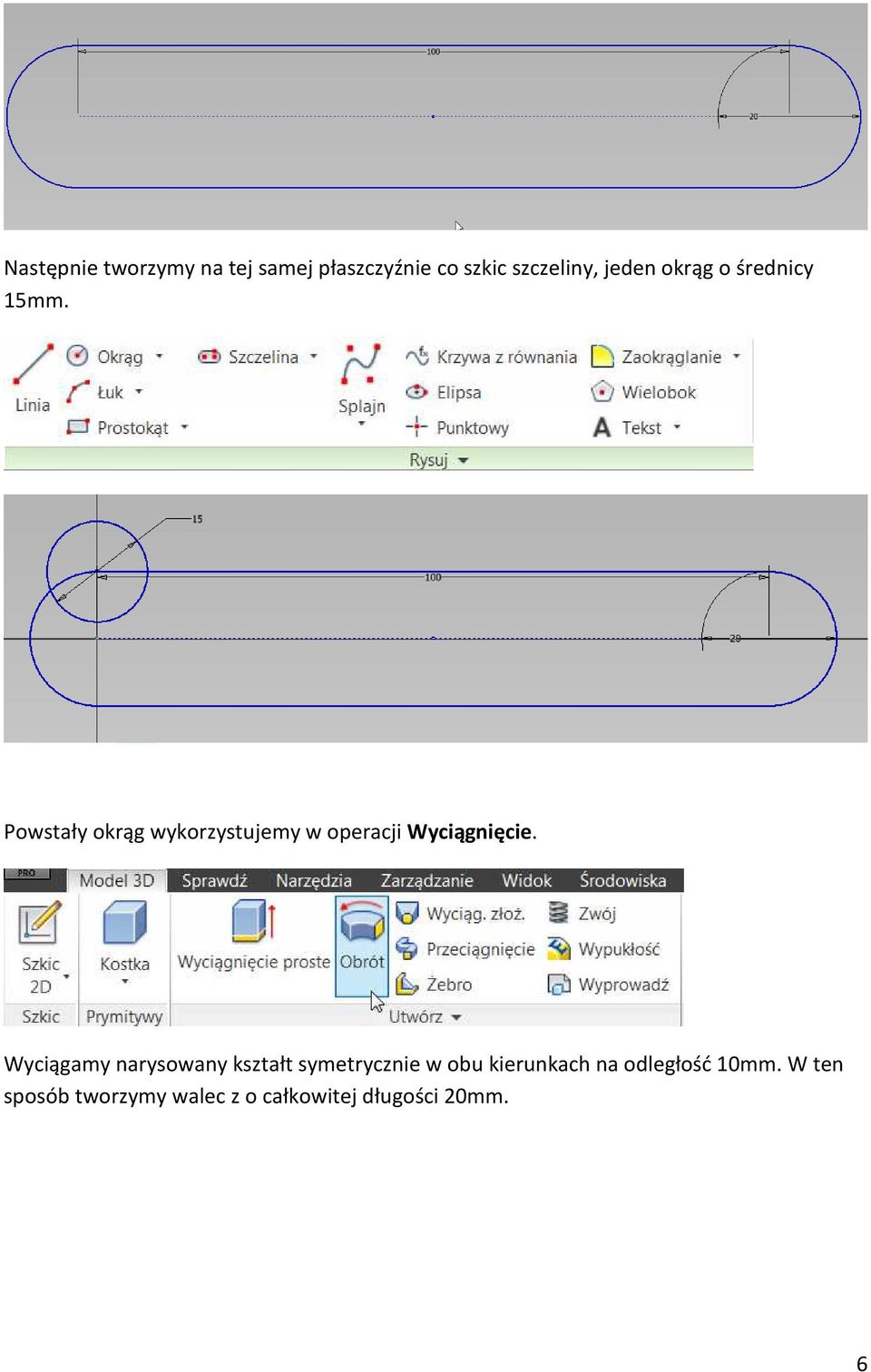

6 Następnie tworzymy na tej samej płaszczyźnie co szkic szczeliny, jeden okrąg o średnicy 15mm. Powstały okrąg wykorzystujemy w operacji Wyciągnięcie. Wyciągamy narysowany kształt symetrycznie w obu kierunkach na odległość 10mm. W ten sposób tworzymy walec z o całkowitej długości 20mm. 6

7 Następną operacją wykorzystaną do tworzenia breloka będzie operacja Szyk prostokątny. Operacja ta, pomimo swojej nazwy, pozwala tworzyć szyki po ścieżkach zarówno prostokątnych jak i krzywoliniowych. Wybieramy bryłę do kopiowania, w naszym wypadku stworzony walec, a następnie po kliknięciu na strzałkę w sekcji kierunek, na ścieżkę. W liczbie elementów wprowadzamy wartość 26 i ustawiamy powtórzenie co 10mm. 7

8 Otrzymana bryła powinna wyglądać w następujący sposób: Następnie wykorzystamy wyciąganie do stworzenia wycięcia w tej bryle miejsca pod płytkę z imieniem posiadacza. W tym celu wybieramy górną płaszczyznę powstałego szyku walców i klikamy na nim. 8

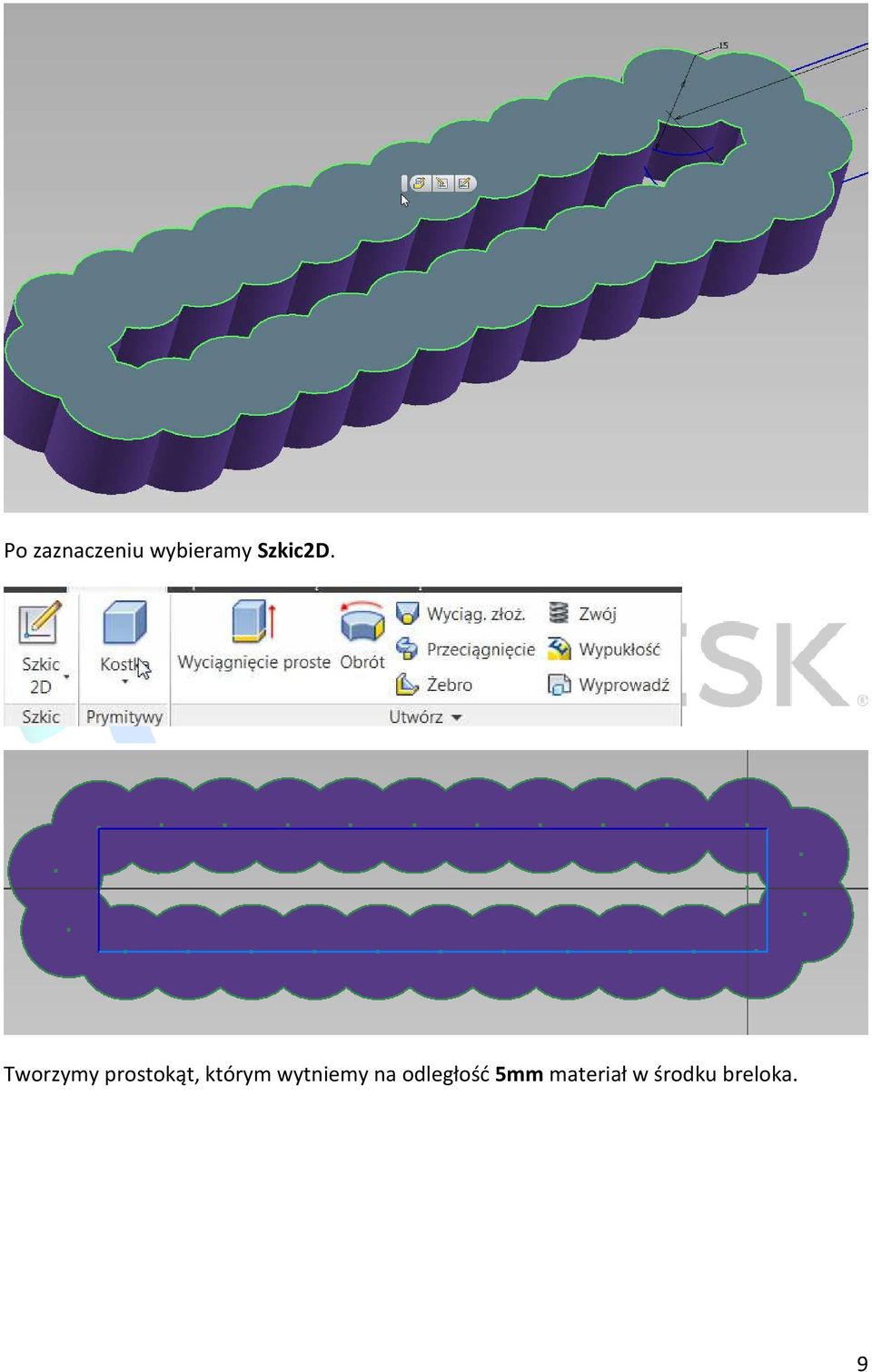

9 Po zaznaczeniu wybieramy Szkic2D. Tworzymy prostokąt, którym wytniemy na odległość 5mm materiał w środku breloka. 9

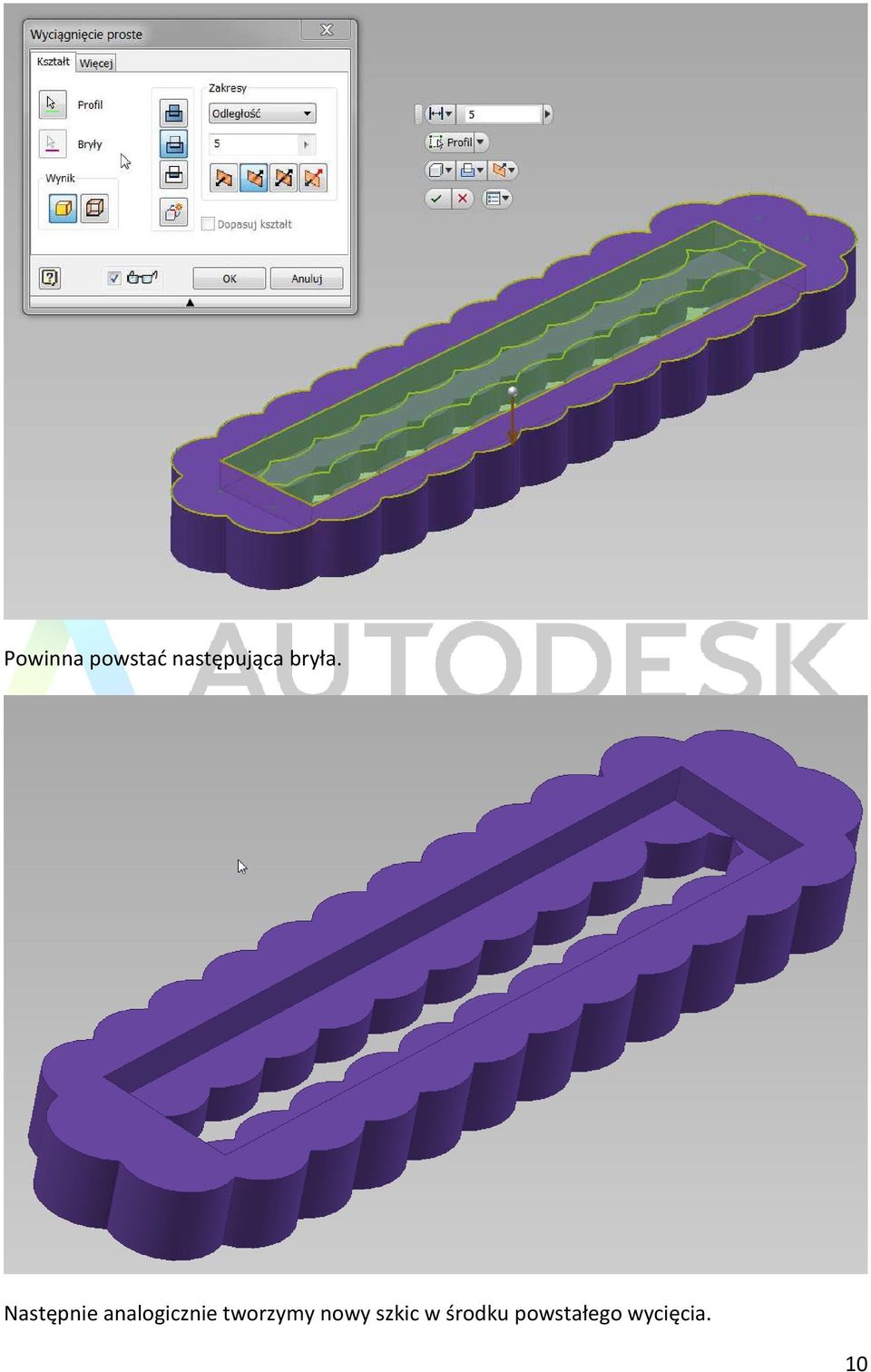

10 Powinna powstać następująca bryła. Następnie analogicznie tworzymy nowy szkic w środku powstałego wycięcia. 10

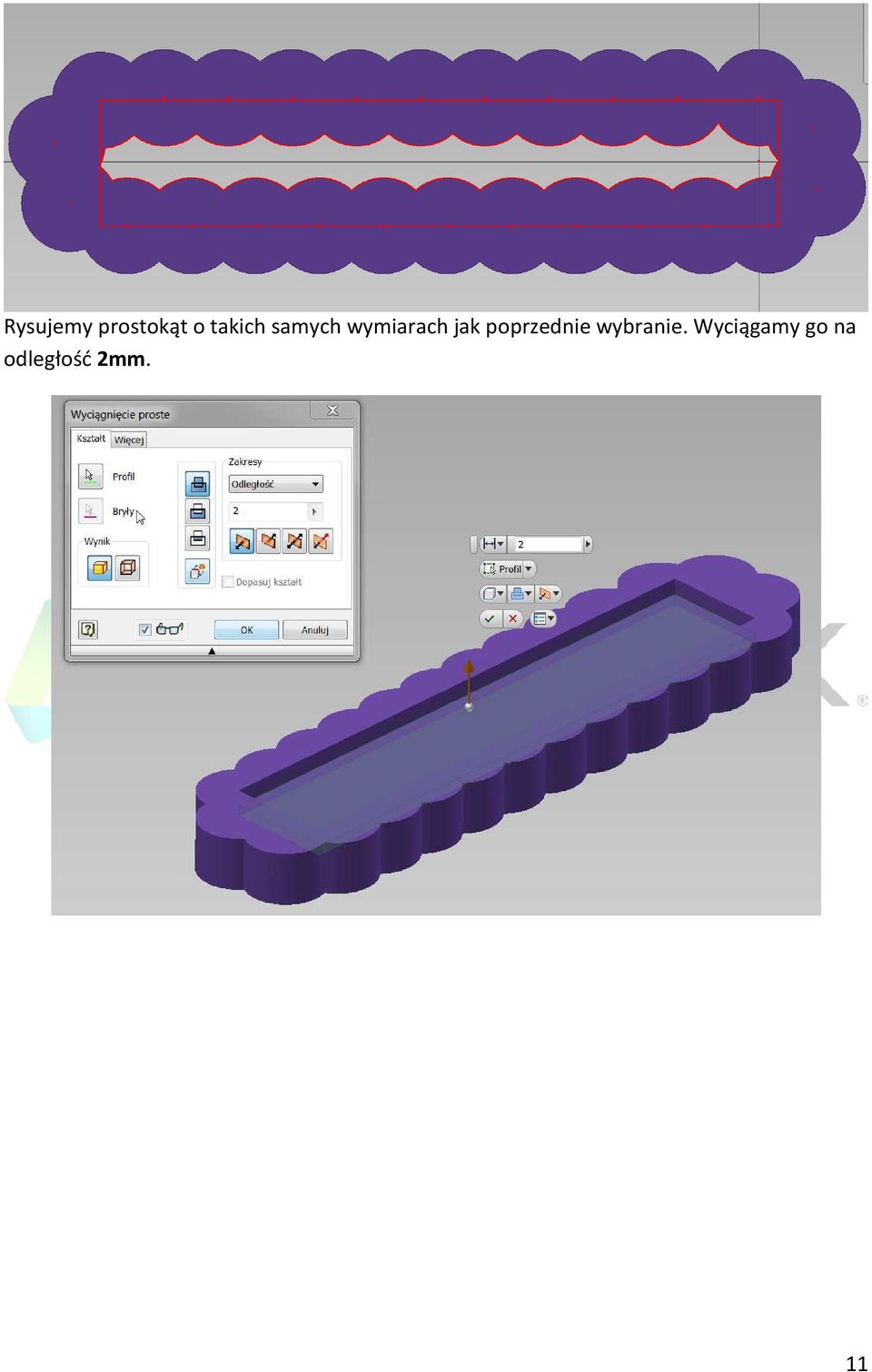

11 Rysujemy prostokąt o takich samych wymiarach jak poprzednie wybranie. Wyciągamy go na odległość 2mm. 11

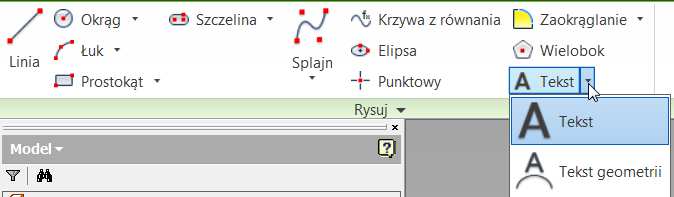

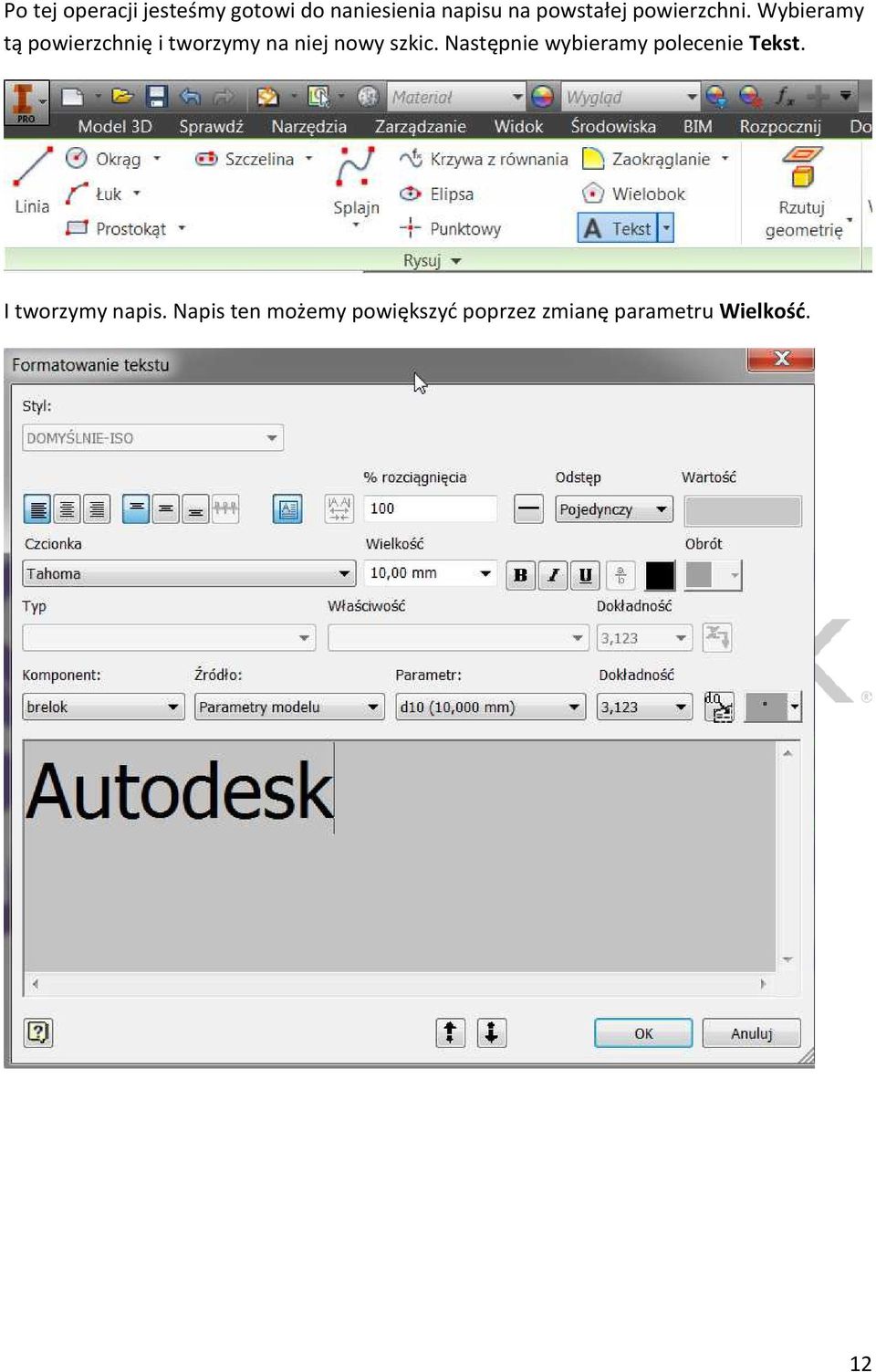

12 Po tej operacji jesteśmy gotowi do naniesienia napisu na powstałej powierzchni. Wybieramy tą powierzchnię i tworzymy na niej nowy szkic. Następnie wybieramy polecenie Tekst. I tworzymy napis. Napis ten możemy powiększyć poprzez zmianę parametru Wielkość. 12

13 Po stworzeniu szkicu z napisem wykorzystamy operację Wypukłość. Nadajemy pożądaną głębokość powstałemu napisowi a następnie zatwierdzamy operację. Do breloka trzeba jeszcze dodać otwór, który posłuży do wsunięcia linki bądź łańcuszka do powieszenia go przy kluczach. Aby go wykonać należy stworzyć szkic okręgu na górnej płaszczyźnie breloka. 13

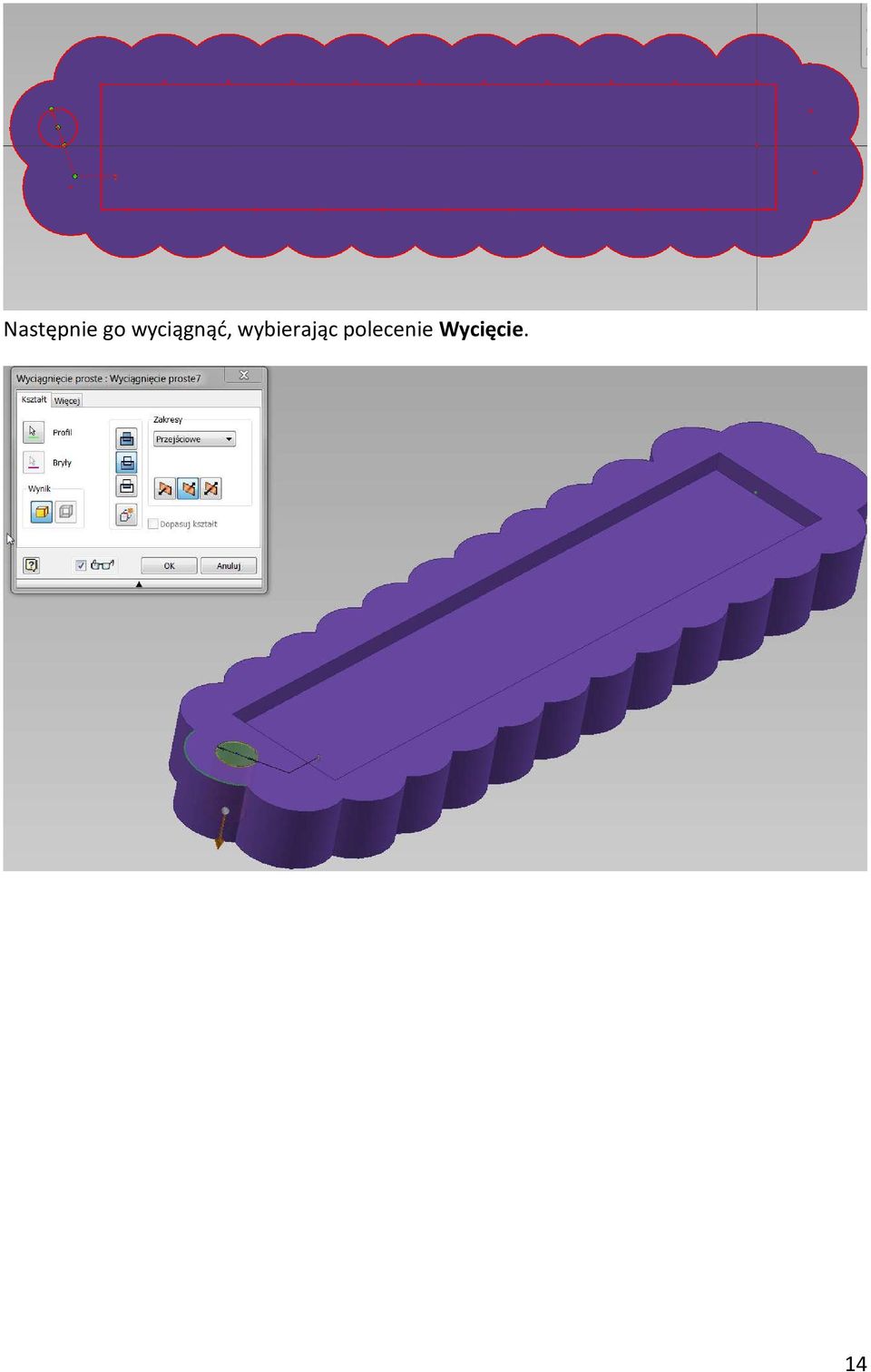

14 Następnie go wyciągnąć, wybierając polecenie Wycięcie. 14

15 Tron dla komórki krok po kroku Plik projektu Pracę rozpoczynamy od stworzenia nowego pliku projektu o nazwie nam odpowiadającej. Aby stworzyć nowy plik projektu, klikamy na Projekt, otwiera się okno tworzenia projektu. Tutaj tak, jak zostało to opisane w dokumencie z wprowadzeniem do Inventora tworzymy nowy plik projektu o nazwie nam odpowiadającej np. Tron dla komórki. 15

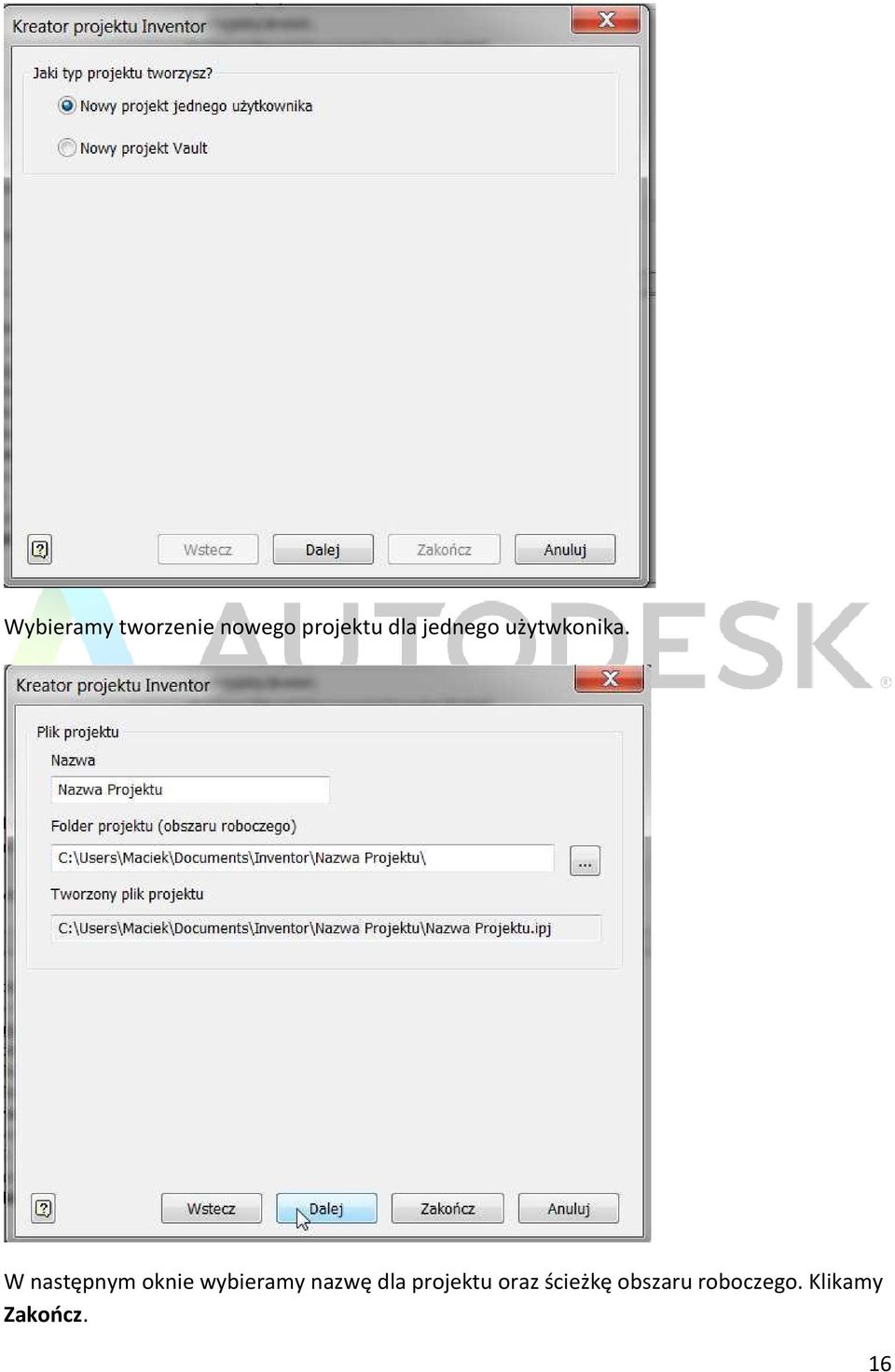

16 Wybieramy tworzenie nowego projektu dla jednego użytwkonika. W następnym oknie wybieramy nazwę dla projektu oraz ścieżkę obszaru roboczego. Klikamy Zakończ. 16

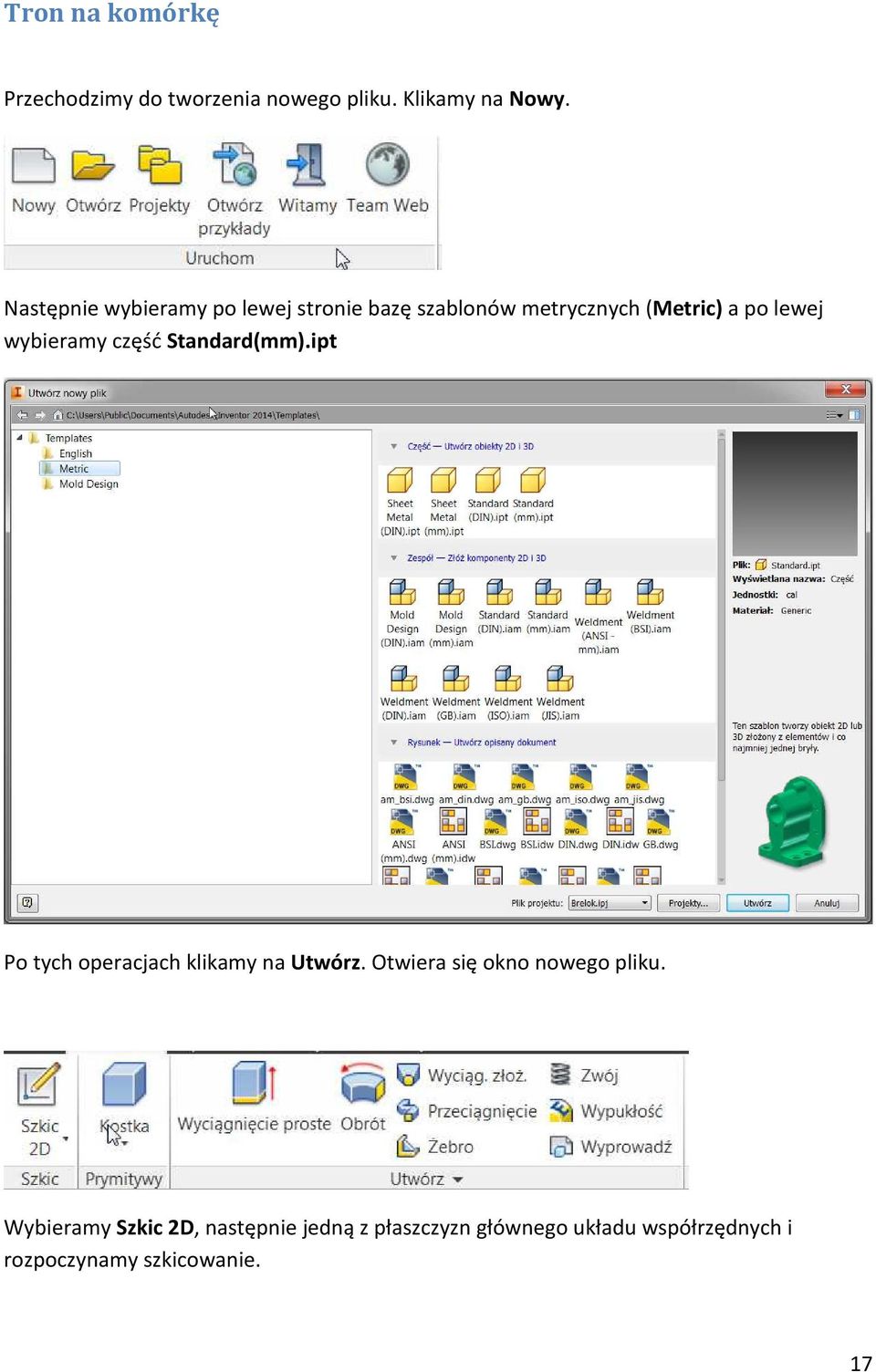

17 Tron na komórkę Przechodzimy do tworzenia nowego pliku. Klikamy na Nowy. Następnie wybieramy po lewej stronie bazę szablonów metrycznych (Metric) a po lewej wybieramy część Standard(mm).ipt Po tych operacjach klikamy na Utwórz. Otwiera się okno nowego pliku. Wybieramy Szkic 2D, następnie jedną z płaszczyzn głównego układu współrzędnych i rozpoczynamy szkicowanie. 17

18 Przy pomocy narzędzi szkicownika tworzymy dwa półokręgi za pomocą narzędzia np. Łuk, zewnętrzny o promieniu 120mm wewnętrzny o promieniu 90mm. Łączmy powstałe półokręgi liniami prostymi za pomocą polecenia Linia. Powstałą obwiednię wyciągamy za pomocą narzędzia Wyciągnięcie proste na odległość 20mm. 18

19 Następnie musimy stworzyć szkic, który posłuży do stworzenia bazy siedziska dla komórki. Tworzymy figurę geometryczną o wymiarach takich jak na rysunku: W celu jej wykonania wykorzystujemy narzędzia Linia oraz Wymiar w celu zwymiarowania rysunku tak jak to jest przedstawione poniżej. Otrzymaną obwiednię wyciągamy narzędziem Wyciągnięcie proste na odległość 120mm. 19

20 Następnym krokiem będzie utworzenie płaszczyzny konstrukcyjnej, która posłuży do skopiowania istniejącej już pary nóżek wzdłuż osi symetrii naszej bryły. Potrzebujemy płaszczyznę, która przechodzi przez środek tronu, który ma już dwie nogi. W tym celu bryłą odniesienia będzie dla nas samo siedzisko. Z menu Płaszczyzna wybieramy polecenie Płaszczyzna symetrii między dwiema płaszczyznami równoległymi. 20

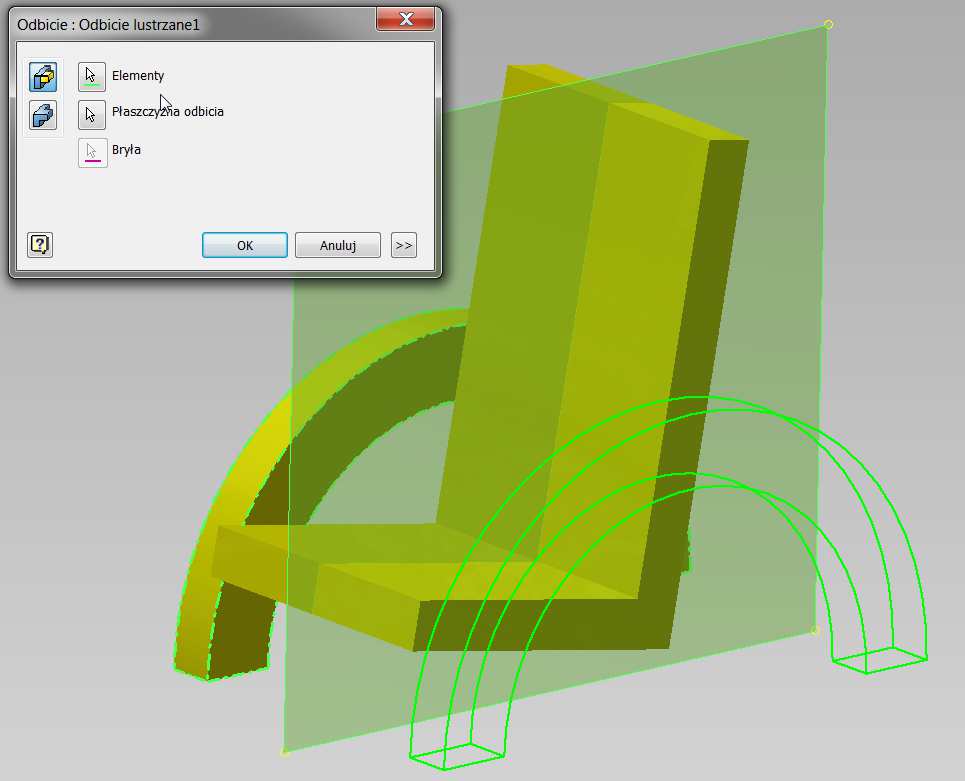

21 Ta płaszczyzna jest potrzebna w poleceniu Odbicie lustrzane. Po wybraniu tego polecenia, należy wskazać pierwszą bryłę nóżek jako element do odbicia, a płaszczyznę odbicia wybrać dopiero stworzoną płaszczyznę konstrukcyjną. Następne operacje wykonane na przedstawionym tronie są czysto kosmetyczne. Dodano zaokrąglenia ostrych krawędzi, żeby podnieść walory estetyczne. Do tego dodano wycięcie w oparciu, aby urozmaicić bryłę końcową. 21

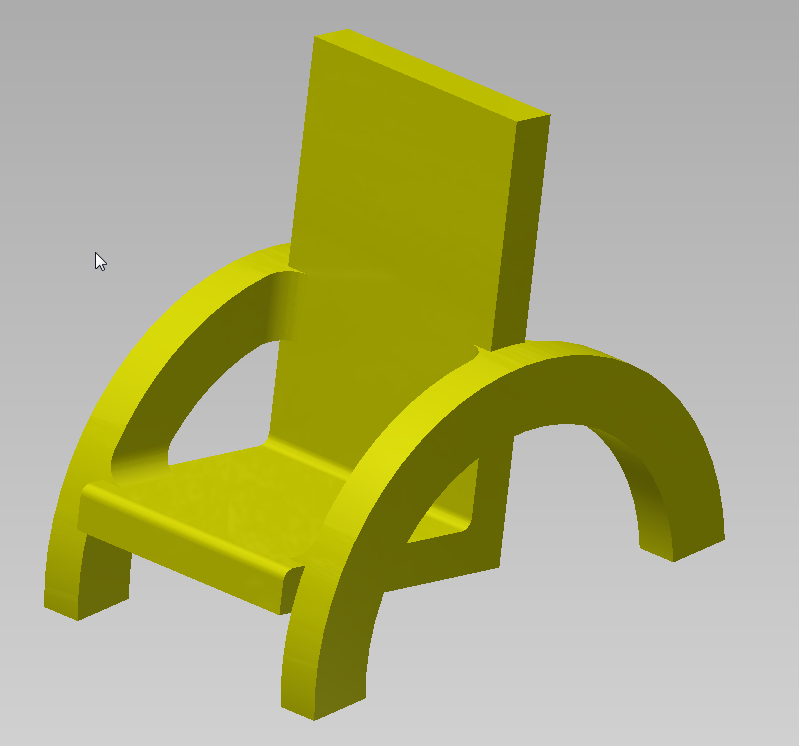

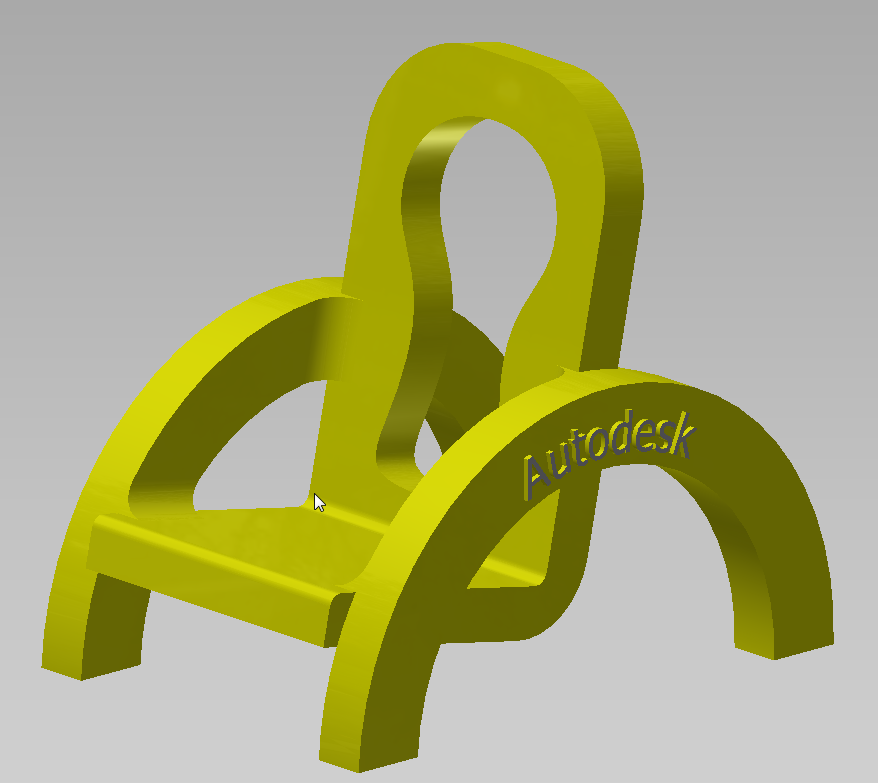

22 Do modelu dodano zakrąglenia niektórych krawędzi za pomocą narzędzia Zaokrąglenie Do wykonania napisu ułożonego wzdłuż jednej z nóg tronu należy wykonać szkic na powierzchni tej nogi, następnie należy użyć funkcji Tekst geometrii Pozwoli to na stworzenie tekstu wzdłuż wybranej geometrii. Następnie należy użyć narzędzia Wypukłość i na żądaną odległość wyciągnąć powstały napis. 22

23 Figury geometryczne krok po kroku Plik projektu Pracę rozpoczynamy od stworzenia nowego pliku projektu o nazwie nam odpowiadającej. Aby stworzyć nowy plik projektu, klikamy na Projekt, otwiera się okno tworzenia projektu. Tutaj tak, jak zostało to opisane w dokumencie z wprowadzeniem do Inventora tworzymy nowy plik projektu o nazwie nam odpowiadającej np. Bryły geometryczne. 23

24 Wybieramy tworzenie nowego projektu dla jednego użytwkonika. W następnym oknie wybieramy nazwę dla projektu oraz ścieżkę obszaru roboczego. Klikamy Zakończ. 24

25 Bryły Geometryczne Przechodzimy do tworzenia nowego pliku. Klikamy na Nowy następnie wybieramy po lewej stronie bazę szablonów metrycznych (Metric) a po lewej wybieramy część Standard(mm).ipt Po tych operacjach klikamy na Utwórz. Otwiera się okno nowego pliku. Podstawowe bryły w Inventorze Aby wykonać prostopadłościan, bądź sześcian będący szczególnym przypadkiem prostopadłościanu wystarczy wybrać opcję Kostka W tej wersji umożliwiono tworzenie podstawowych brył automatycznie. Są to kostki (prostopadłościany), walce, kule oraz torusy. Po wybraniu jednej z opcji od razu zostajemy przekierowaniu do wyboru płaszczyzny na której będziemy rysować i możemy rozpocząć szkicowanie. 25

26 Aby naszkicować ostrosłup bądź czworościan musimy stworzyć je osobno, gdyż program nie przewiduje ich automatycznego tworzenia. Aby stworzyć ostrosłup o kołowej podstawie musimy wykorzystać opcję Obrót, jednak wcześniej trzeba na jednej z płaszczyzn konstrukcyjnych narysować trójkąt. Następnie wykorzystujemy operację Obrót, jako oś obrotu wybieramy jeden z boków trójkąta. 26

27 Do stworzenia czworościanu będziemy potrzebowali najpierw prostopadłościan. Możemy go wykonać poleceniem Kostka. Następnie wykorzystamy jedną jego ścianę do wykonania szkicu trójkąta, którym będziemy wycinać naszą bryłę. Szkicujemy trójkąt tak by wyciąć trójkąt taki jak jest pokazany na obrazku poniżej górna krawędź ma dochodzić dokładnie do połowy krawędzi sześcianu. 27

28 Następnie wykorzystamy polecenie Szyk kołowy i skopiujemy wycięcie wokół osi przechodzącej przez środek naszego sześcianu. Jako elementy wybieramy nasze pierwsze cięcie, umieszczenie to cztery cięcia przy całkowitym kącie 360 stopni. Wynikiem tej operacji będzie gotowy czworościan. 28

29 Organizer na słuchawki Plik projektu Pracę rozpoczynamy od stworzenia nowego pliku projektu o nazwie nam odpowiadającej. Aby stworzyć nowy plik projektu, klikamy na Projekt, otwiera się okno tworzenia projektu. Tutaj tak, jak zostało to opisane w dokumencie z wprowadzeniem do Inventora tworzymy nowy plik projektu o nazwie nam odpowiadającej np. Organizer. 29

30 Wybieramy tworzenie nowego projektu dla jednego użytwkonika. W następnym oknie wybieramy nazwę dla projektu oraz ścieżkę obszaru roboczego. Klikamy Zakończ. 30

31 Organizer Przechodzimy do tworzenia nowego pliku. Klikamy na Nowy następnie wybieramy po lewej stronie bazę szablonów metrycznych (Metric) a po lewej wybieramy część Standard(mm).ipt Po tych operacjach klikamy na Utwórz. Otwiera się okno nowego pliku. Teraz należy rozpocząć szkicowanie. Wybieramy opcję Szkic 2D i rozpoczynamy szkicowanie na jednej z płaszczyzn. 31

32 Następnie otwieramy szkic i szkicujemy na płaszczyźnie prostokąt o wymiarach 110x50mm. Powstałą obwiednię wyciągamy narzędziem Wyciągnięcie proste na odległość 25mm. 32

33 Następnie na jednej ścianie tworzymy szkic. W tym celu wybieramy ponownie narzędzie Szkic 2D, a następnie wybieramy jedną z bocznych ścian organizera. Szkicujemy szkic o wymiarach podanych poniżej: Używamy tego szkicu do stworzenia wycięcia w naszym prostopadłościanie za pomocą narzędzia Wyciagnięcie proste. 33

34 Następnym krokiem jest stworzenie płaszczyzny konstrukcyjnej, która pozwoli na odbicie tego elementu na drugą stronę organizera. Z menu Płaszczyzna wybieramy polecenie Płaszczyzna symetrii między dwiema płaszczyznami równoległymi. 34

35 Tworzymy płaszczyznę tak jak na rysunku poniżej. Kolejnym krokiem jest wykorzystanie funkcji Odbicie lustrzane do skopiowania powstałego wycięcia. Za pomocą opcji Zaokrąglenie tworzymy 2mm zaokrąglenia krawędzi naszych wycięć. 35

36 Za pomocą opcji Szyk prostokątny tworzymy powielenie wycięcia wzdłuż ścianek prostopadłościanu. Tworzymy dziewięć powieleń, co 10mm. Kolejnym krokiem jest wykonanie zagłębień po kabel od słuchawek. Należy wykonać szkic na jednej krawędzi z wymiarami podanymi poniżej, następnie za pomocą Wyciągnięcia prostego wyciąć w prostopadłościanie zagłębienie na głębokość 5mm. 36

37 Aby zredukować ilość ostrych krawędzi użyto narzędzi Faza oraz Zaokrąglenie na krawędziach wycięcia. otrzymując następujący efekt. Po drugiej stronie wycinamy kształt przypominający dziurkę od klucza. Tworzymy szkic, następnie używamy Wyciągnięcia prostego. Całość można wykończyć fazami oraz zaokrągleniami. 37

38 Po tych operacjach otrzymujemy następujący efekt: Teraz należy z pomocą narzędzia Odbicie lustrzane odbić powstałe zagłębienia względem płaszczyzny konstrukcyjnej przechodzącej przez środek bryły. Całość można wykończyć odpowiednimi zaokrągleniami. 38

39 Z drugiej strony organizera można wybrać trochę materiału. W tym celu tworzymy szkic prostokąta równo odległego od głównych krawędzi orgaznizera o 8mm. I za pomocą narzędzia Wyciągnięcie proste tworzymy wycięcie na głębokość 7,5mm. 39

40 Całość możemy wykończyć zaokrągleniami. 40
