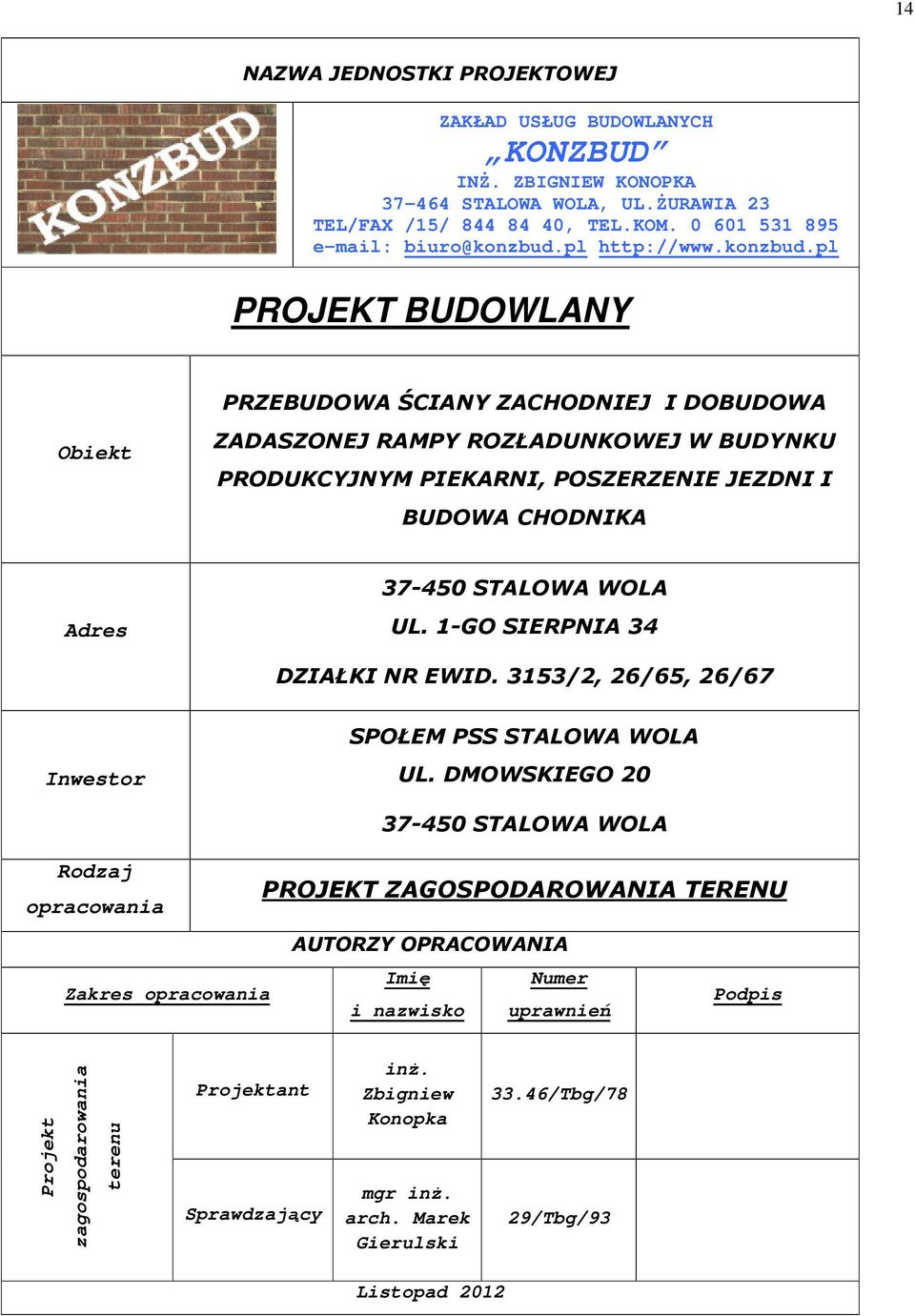

1 14 NAZWA JEDNOSTKI PROJEKTOWEJ ZAKŁAD USŁUG BUDOWLANYCH KONZBUD INś. ZBIGNIEW KONOPKA STALOWA WOLA, UL.śURAWIA 23 TEL/FAX /15/ , TEL.KOM biuro@konzbud.pl PROJEKT BUDOWLANY Obiekt PRZEBUDOWA ŚCIANY ZACHODNIEJ I DOBUDOWA ZADASZONEJ RAMPY ROZŁADUNKOWEJ W BUDYNKU PRODUKCYJNYM PIEKARNI, POSZERZENIE JEZDNI I BUDOWA CHODNIKA Adres STALOWA WOLA UL. 1-GO SIERPNIA 34 DZIAŁKI NR EWID. 3153/2, 26/65, 26/67 Inwestor SPOŁEM PSS STALOWA WOLA UL. DMOWSKIEGO STALOWA WOLA Rodzaj opracowania Zakres opracowania AUTORZY OPRACOWANIA Imię Numer i nazwisko uprawnień Podpis Projekt zagospodarowania terenu Projektant Sprawdzający inŝ. Zbigniew Konopka mgr inŝ. arch. Marek Gierulski 33.46/Tbg/78 29/Tbg/93

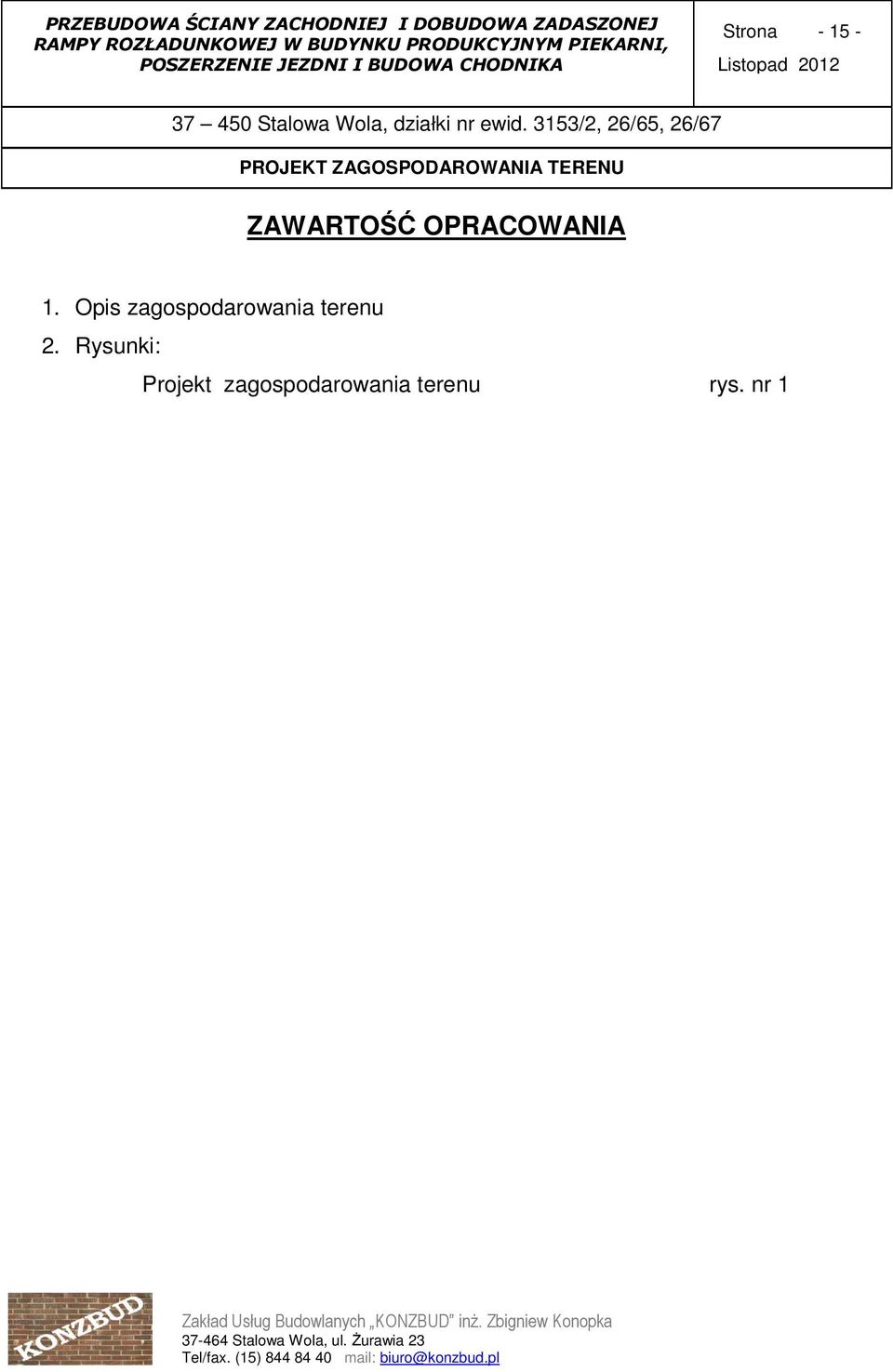

2 Strona ZAWARTOŚĆ OPRACOWANIA 1. Opis zagospodarowania terenu 2. Rysunki: Projekt zagospodarowania terenu rys. nr 1

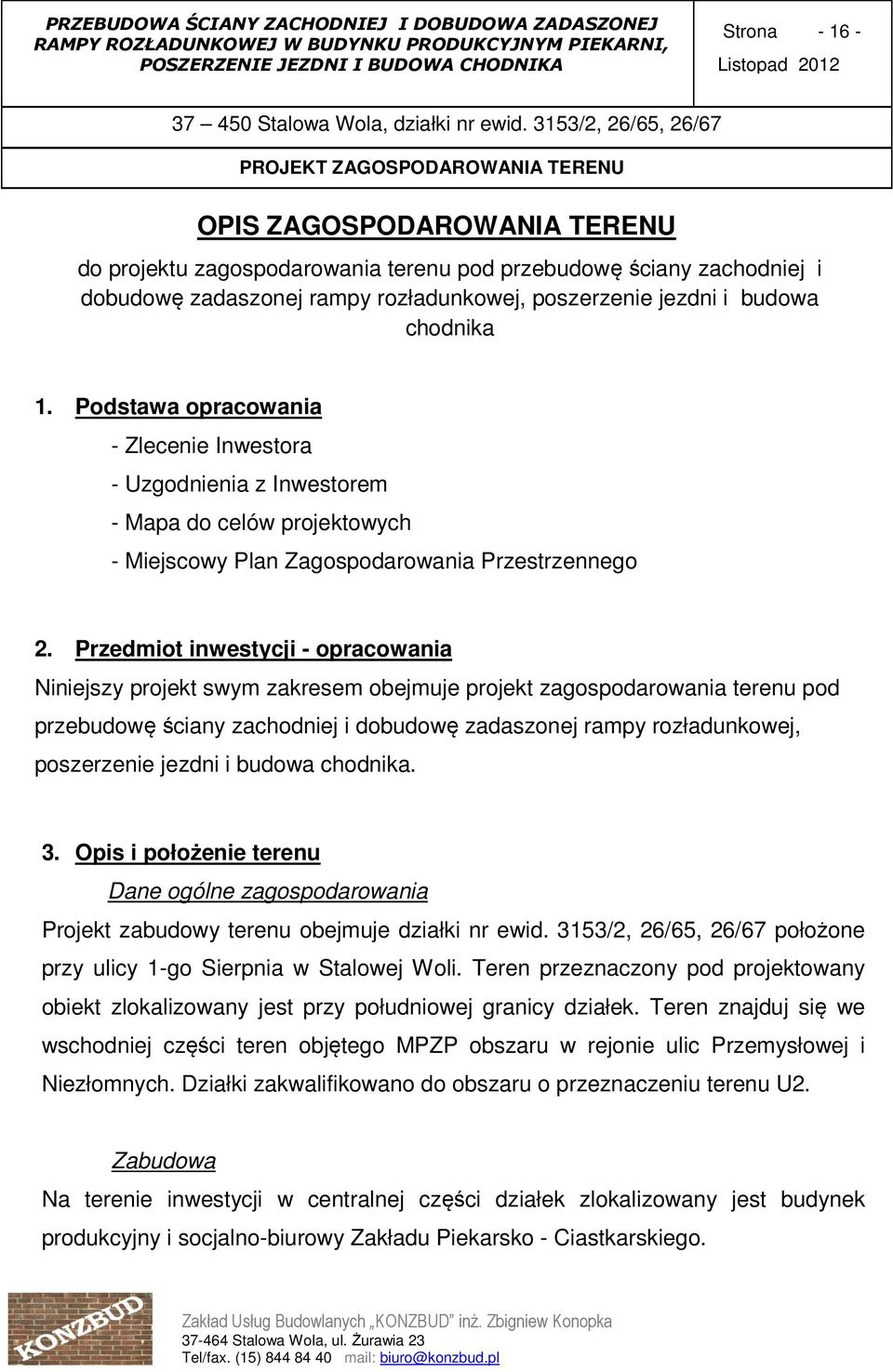

3 Strona OPIS ZAGOSPODAROWANIA TERENU do projektu zagospodarowania terenu pod przebudowę ściany zachodniej i dobudowę zadaszonej rampy rozładunkowej, poszerzenie jezdni i budowa chodnika 1. Podstawa opracowania - Zlecenie Inwestora - Uzgodnienia z Inwestorem - Mapa do celów projektowych - Miejscowy Plan Zagospodarowania Przestrzennego 2. Przedmiot inwestycji - opracowania Niniejszy projekt swym zakresem obejmuje projekt zagospodarowania terenu pod przebudowę ściany zachodniej i dobudowę zadaszonej rampy rozładunkowej, poszerzenie jezdni i budowa chodnika. 3. Opis i położenie terenu Dane ogólne zagospodarowania Projekt zabudowy terenu obejmuje działki nr ewid. 3153/2, 26/65, 26/67 położone przy ulicy 1-go Sierpnia w Stalowej Woli. Teren przeznaczony pod projektowany obiekt zlokalizowany jest przy południowej granicy działek. Teren znajduj się we wschodniej części teren objętego MPZP obszaru w rejonie ulic Przemysłowej i Niezłomnych. Działki zakwalifikowano do obszaru o przeznaczeniu terenu U2. Zabudowa Na terenie inwestycji w centralnej części działek zlokalizowany jest budynek produkcyjny i socjalno-biurowy Zakładu Piekarsko - Ciastkarskiego.

4 Strona Infrastruktura techniczna terenu Na teren działek doprowadzony jest prąd, woda, gaz, kanalizacja sanitarna i telefon. Ukształtowanie terenu. Powierzchnia ternu jest płaska. Na obszarze projektowanej inwestycji poziom terenu wynosi ~158,39m.n.p.m. Szata roślinna. Na terenie działki nie występuje wartościowa szata roślinna, teren jest zarośnięty roślinnością trawiastą i krzewami. Istniejący układ komunikacji. Dojazd do terenu inwestycji zapewnia droga gminna ul. 1-go Sierpnia przebiegająca równolegle do wschodniej granicy działek oraz drogi wewnętrzne o nawierzchni asfaltowej. 4. Projektowane zagospodarowanie terenu Dane ogólne Na terenie projektowanej inwestycji ustanowiony jest Miejscowy Plan Zagospodarowania Przestrzennego obszaru przemysłowo-uslugowego w rejonie ulic Prezmysłowej i Niezłomnych w Stalowej Woli uchwalony Uchwałą nr Nr LV/792/06 Rady Miejskiej w Stalowej Woli z dnia r. Projektowana przebudowa ściany zachodniej i dobudowa zadaszonej rampy rozładunkowej została zaprojektowana zgodnie z jego wymogami.

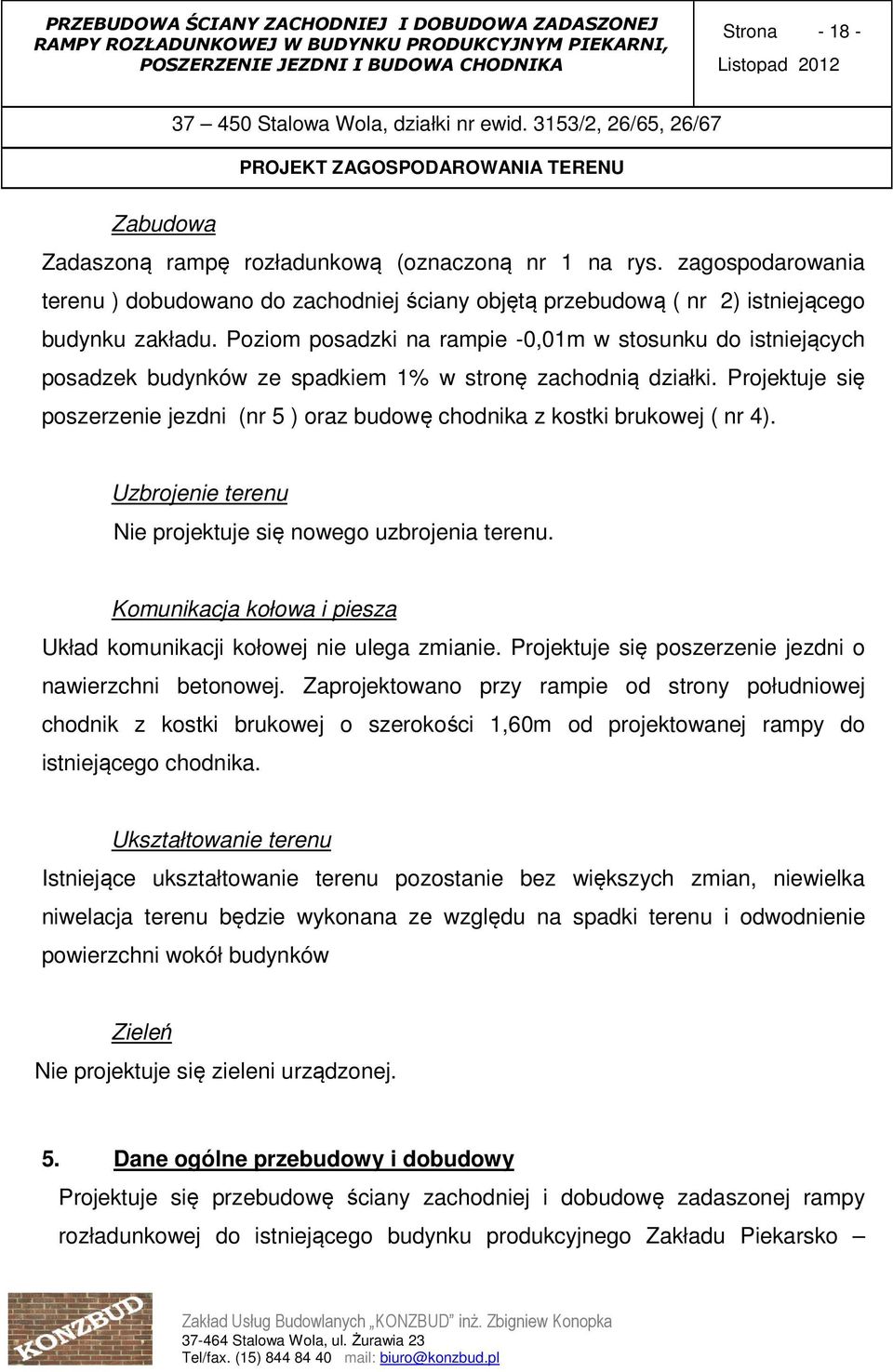

5 Strona Zabudowa Zadaszoną rampę rozładunkową (oznaczoną nr 1 na rys. zagospodarowania terenu ) dobudowano do zachodniej ściany objętą przebudową ( nr 2) istniejącego budynku zakładu. Poziom posadzki na rampie -0,01m w stosunku do istniejących posadzek budynków ze spadkiem 1% w stronę zachodnią działki. Projektuje się poszerzenie jezdni (nr 5 ) oraz budowę chodnika z kostki brukowej ( nr 4). Uzbrojenie terenu Nie projektuje się nowego uzbrojenia terenu. Komunikacja kołowa i piesza Układ komunikacji kołowej nie ulega zmianie. Projektuje się poszerzenie jezdni o nawierzchni betonowej. Zaprojektowano przy rampie od strony południowej chodnik z kostki brukowej o szerokości 1,60m od projektowanej rampy do istniejącego chodnika. Ukształtowanie terenu Istniejące ukształtowanie terenu pozostanie bez większych zmian, niewielka niwelacja terenu będzie wykonana ze względu na spadki terenu i odwodnienie powierzchni wokół budynków Zieleń Nie projektuje się zieleni urządzonej. 5. Dane ogólne przebudowy i dobudowy Projektuje się przebudowę ściany zachodniej i dobudowę zadaszonej rampy rozładunkowej do istniejącego budynku produkcyjnego Zakładu Piekarsko

6 Strona Ciastkarskiego Projektowana rampa z dachem jednospadowym o konstrukcji stalowej. Dach z blachy trapezowej. Dane projektowanej rampy: - Długość rampy 6,00 m - Szerokość rampy 3,70 m - Wysokość zadaszenia od poziomu terenu 5,26 m - Powierzchnia rampy 22,20 m 2 6. Poszerzenie jezdni Od strony południowej projektowanej rampy zaprojektowano poszerzenie jezdni w o 0,84m w kierunku południowym i długości 18,45m. Jezdnia na poziomie istniejącej drogi asfaltowej. Poszerzenie jezdni : warstwa betonu C20/25 gr.20 cm, Podsypka piaskowa stabilizowana mechanicznie gr. 15cm, Plac przy od strony wschodniej obłożony krawężnikami betonowymi 20x30x100 na ławie betonowej. Spadki projektowanego poszerzenia jezdni w kierunku wpustów. 7. Chodnik Chodnik z kostki brukowej betonowej gr.6cm na podsypce cementowo-piaskowej gr.5cm. Chodnik ograniczony z jednej strony obrzeżem betonowym, z drugiej ścianą budynku produkcyjnego. Spadek poprzeczny 2% od ściany budynku. 8. Odwodnienie Odwodnienie projektowanego poszerzenia jezdni zapewnione jest przez spadki poprzeczne.

7 Strona Wody spływające zostają ujęte przez istniejące wpusty drogowe z odprowadzeniem wody do kanalizacji deszczowej. 9. Bilans terenu Powierzchnia terenu opracowania 8193,00 m 2 Projektowana rampa 22,20 m 2 Istniejący budynek zakładu 3134,00 m 2 Projektowane poszerzenie jezdni 14,25 m 2 Istniejąca jezdnia asfaltowa 1 598,5 m 2 Istniejące chodniki betonowe 533,44 m 2 Zieleń 2523,85 m 2 RAZEM 8 193,00 m Warunki gruntowo-wodne W świetle Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia r w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych, w obrysie projektowanego budynku mieszkalnego jednorodzinnego występują proste warunki gruntowe zaliczone do I kategorii geotechnicznej. 11. Bilans robót ziemnych Bilans robót ziemnych zamyka się większością nasypów. Warstwa gleby gr. 0,40m zostanie usunięta na powierzchni projektowanego placu manewrowego i będzie składowana w części zachodniej i północnej działki. 12. Informacje o terenie dotyczące wpisu do rejestru zabytków. Teren na którym zlokalizowane jest działki z planowaną inwestycją nie są wpisane do rejestru zabytków.

8 Strona Informacje dotyczące wpływu eksploatacji górniczej Przedmiotowy teren nie jest w strefie wpływu eksploatacji górniczej. 14. Parkingi dla pracowników W związku z projektowaną budową nie przewiduje się wzrostu zatrudnienia w zakładzie 15. Informacje i wymogi wynikające z MPZP Powierzchnia biologicznie czynna 846,33/3029,00= 27,94% > 20%, Wysokość budynku 5,26m < 20m spełnia wymagania. UWAGA: Roboty budowlane wykonywać zgodnie z warunkami technicznymi obowiązującymi przy tego typu robotach pod nadzorem osoby uprawnionej.
