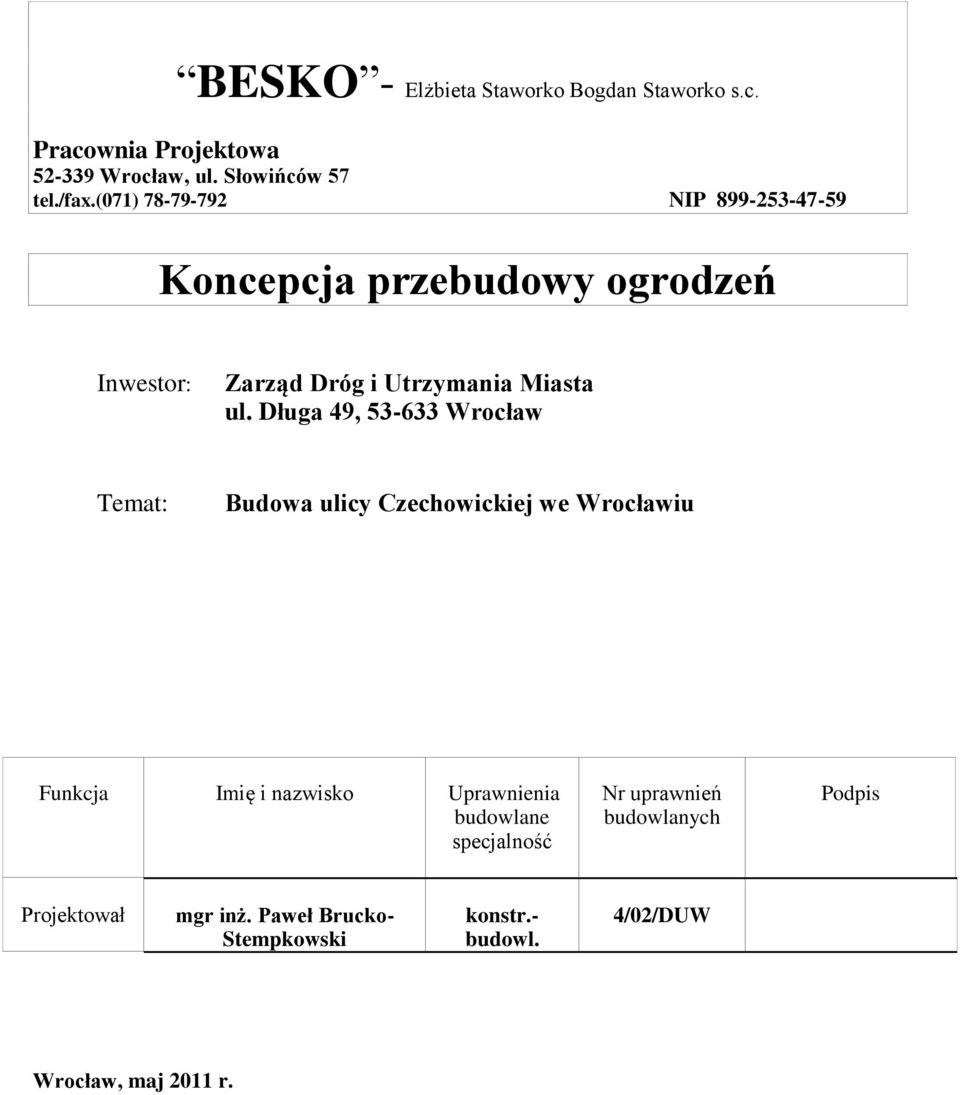

1 BESKO - Elżbieta Staworko Bogdan Staworko s.c. Pracownia Projektowa Wrocław, ul. Słowińców 57 tel./fax.(071) NIP Koncepcja przebudowy ogrodzeń Inwestor: Zarząd Dróg i Utrzymania Miasta ul. Długa 49, Wrocław Temat: Budowa ulicy Czechowickiej we Wrocławiu Funkcja Imię i nazwisko Uprawnienia budowlane specjalność Nr uprawnień budowlanych Podpis Projektował mgr inż. Paweł Brucko- Stempkowski konstr.- budowl. 4/02/DUW Wrocław, maj 2011 r.

2 BESKO - Elżbieta Staworko Bogdan Staworko s.c. Pracownia Projektowa Wrocław ul. Słowińców 57 tel./ fax. (071) Inwestor: Temat: Zarząd Dróg i Utrzymania Miasta ul. Długa 49, Wrocław Budowa ulicy Czechowickiej we Wrocławiu PRZEBUDOWA OGRODZEŃ SPIS TREŚCI 1. Spis treści str.2 2. Opis techniczny str Przedmiar robót 4. Kosztorys inwestorski Wrocław, maj 2011 r. Koncepcja przebudowy ogrodzeń. Budowa ulicy Czechowickiej we Wrocławiu 2

3 1. Dane ogólne. Opis techniczny 1.1. Przedmiot opracowania. Przedmiotem opracowania jest koncepcja przebudowy ogrodzeń w związku z planowaną budową ulicy Czechowickiej we Wrocławiu 1.2. Inwestor. Inwestorem zadania jest Zarząd Dróg i Utrzymania Miasta, ul. Długa 49, Wrocław Cel i zakres opracowania. Celem niniejszego opracowania jest wstępne, szacunkowe ustalenie zakresu niezbędnych rozbiórek i przebudowy istniejących ogrodzeń narożnych posesji w ulicy Czechowickiej oraz określenie szacunkowych kosztów przebudowy ogrodzeń. Korekta ogrodzeń wynika z faktu planowanego włączenia części działek narożnych posesji do pasa drogowego ulicy Czechowickiej. Zabieg powyższy umożliwi prawidłowe wykształcenie łuków wyokrąglających na skrzyżowaniach. Zakres opracowania obejmuje następujące działki narożne: Czechowicka nr 26c Czechowicka nr 24 Czechowicka nr 26 Rybnicka nr 26 Rybnicka nr 28. Opracowanie zostało wykonane dla potrzeb realizacji budowy ul. Czechowickiej i wykonania przebudowy ogrodzeń w ramach tej inwestycji. W przypadku przebudowy wykonywanej przez właścicieli ww posesji koszty przebudowy ogrodzeń wraz z odszkodowaniem za przejęty na rzecz Gminy Wrocław grunt oceni rzeczoznawca majątkowy Wykorzystane materiały. Przy sporządzaniu projektu wykorzystano poniższe materiały: wyniki wizji lokalnej i pomiarów w terenie wykonanych w maju 2011 roku; mapę do celów projektowych w skali 1:500 rejonu objętego projektem; PW Budowa ulicy Czechowickiej we Wrocławiu, część: Drogi i organizacja ruchu docelowego, Besko, Wrocław, maj 2011 r. Koncepcja przebudowy ogrodzeń. Budowa ulicy Czechowickiej we Wrocławiu 3

4 2. Opis stanu istniejącego i zakres planowanej przebudowy ogrodzeń 2.1. Czechowicka nr 26c. Ogrodzenie nowe, w bardzo dobrym stanie technicznym: cokół ogrodzenia i słupki murowane z cegły klinkierowej; słupki o przekroju 38x38 cm, wysokości ok. 140 cm (20 warstw cegieł), przykryte prefabrykowaną czapą ceramiczną; cokół z 3 warstw cegieł + wierzchnia warstwa w formie rolki z cegły (łączna wysokość ok. 34 cm; przęsła ogrodzenia od strony ulicy Rybnickiej pełne, a od strony ulicy Czechowickiej ażurowe - z drewnianych sztachet, o wysokości ok. 110 cm; słupki i ogrodzenie posadowione na ławie betonowej; brama wjazdowa na posesję konstrukcja analogiczna do przęseł ogrodzenia, szerokość ok. 3,2 m, wysokość ok. 140 cm. Na fotografiach nr 1 i 2 pokazano stan istniejący ogrodzenia. Fot. 1. Czechowicka nr 26c ogrodzenie od strony ul. Rybnickiej. Planowane rozbiórki: słupek narożny i słupek przy bramie dwa odcinki cokołu przylegającego do słupka narożnego, tj. od strony ul. Rybnickiej i od Koncepcja przebudowy ogrodzeń. Budowa ulicy Czechowickiej we Wrocławiu 4

5 strony ul. Czechowickiej brama wjazdowa na posesję Planowana budowa ogrodzenia: słupek pośredni wzdłuż nowej granicy i słupek przy bramie (wymiary nowych słupków jak słupków istniejących) cokół wzdłuż nowej granicy (wymiary nowego cokołu jak cokołu istniejącego) wraz z przęsłami zwężenie symetryczne obu skrzydeł bramy z łączne szerokości ok. 3,2 m do łącznej szerokości ok. 2,8 m wykonanie dwóch nowych przęseł ogrodzenia na odcinku wzdłuż nowej granicy działki o długości ok. 2 x 1,8 m i wysokości 110 cm konstrukcja pełna ze sztachet drewnianych wykonanie pod nowym ogrodzeniem ławy betonowej głębokości 0,8 m i szerokości 0,3 m. Fot. 2. Czechowicka nr 26c ogrodzenie od strony ul. Czechowickiej odc. 2. Orientacyjny zakres planowanych rozbiórek i budowy nowego ogrodzenia przedstawiono na rysunku nr 1. Koncepcja przebudowy ogrodzeń. Budowa ulicy Czechowickiej we Wrocławiu 5

6 Rys. 1. Czechowicka nr 26c szkic stanu istniejącego i projektowanego Czechowicka nr 24. Ogrodzenie stare, lecz w dobrym stanie technicznym: cokół ogrodzenia i słupki murowane z cegły i otynkowane słupki o przekroju 26x26 cm, wysokości ok. 170 cm od strony ulicy Czechowickiej odc. 1 oraz wysokości ok. 140 cm od strony ulicy Czechowickiej odc. 2, zwieńczone czapą w formie jednospadowego dachu z dachówki; cokół o szerokości około 14 cm i wysokości około 30 cm; przęsła ogrodzenia z kątowników stalowych w formie ogrodzenia sztachetowego, przęsła wysokości około 140 cm; słupki i ogrodzenie posadowione na ławie betonowej; od strony ulicy Czechowickiej odc. 2 urządzone stanowisko gromadzenia odpadów wymurowany zasiek o wymiarach w planie około 1,0x2,5 m i wysokości około 1,5 m, grubość ściany ok. 14 cm. Koncepcja przebudowy ogrodzeń. Budowa ulicy Czechowickiej we Wrocławiu 6

7 Na fotografiach nr 3 i 4 pokazano stan istniejący ogrodzenia. Fot. 3. Czechowicka nr 24 ogrodzenie od strony ul. Czechowickiej odc. 1 Fot. 4. Czechowicka nr 24 ogrodzenie od strony ul. Czechowickiej odc. 2 Koncepcja przebudowy ogrodzeń. Budowa ulicy Czechowickiej we Wrocławiu 7

8 Planowane rozbiórki: słupek narożny i sąsiedni słupek od strony ul. Czechowickiej odc. 1 (oba wys. 1,7 m) oraz oba słupki przy śmietniku (oba wys. 1,4 m) dwa odcinki cokołu od strony ulicy Czechowickiej odc. 1 oraz dwa odcinki cokołu od strony ul. Czechowickiej odc. 2, łącznie ze śmietnikiem wraz z przęsłami Planowana budowa ogrodzenia: trzy słupki wysokości 1,4 m od strony ul. Czechowickiej odc. 2 (w tym dwa dla nowego śmietnika) wymiar poprzeczny jak słupków istniejących jeden słupek wzdłuż nowej granicy wys. 1,7 m jak słupków istniejących jeden słupek wys. 1,7 m od strony ul. Czechowickiej odc. 1 jak słupków istniejących cokół wzdłuż nowej granicy (wymiary nowego cokołu jak cokołu istniejącego) budowa nowego zasieku śmietnika ściany murowane na ½ cegły, wysokości 1,5 m oraz posadzka betonowa gr. 15 cm (wymiar śmietnika w planie 1,25x2,69 m) wykonanie dwóch nowych przęseł ogrodzenia na odcinku wzdłuż nowej granicy działki o długości ok. 2 x 2,4 m i wysokości 140 cm konstrukcja sztachetowa z kątowników stalowych wykonanie pod nowym ogrodzeniem ławy betonowej głębokości 0,8 m i szerokości 0,3 m; cokoły i słupki otynkowane i pomalowane. Orientacyjny zakres planowanych rozbiórek i budowy nowego ogrodzenia przedstawiono na rysunku nr 2. Rys. 2. Czechowicka nr 24 szkic stanu istniejącego i projektowanego. Koncepcja przebudowy ogrodzeń. Budowa ulicy Czechowickiej we Wrocławiu 8

9 2.3. Czechowicka nr 28. Ogrodzenie stare, w złym stanie technicznym: słupki z rur stalowych o wysokości ok. 1,6 m, cokół murowany z bloczków betonowych M6 (14x25x38 cm), układanych w formie rolki o szerokości 25 cm i wysokości 38 cm (częściowo zagłębiony poniżej poziomu terenu); przęsła ogrodzenia w formie ramy z kątowników z wypełnieniem ażurowym z blach lub płaskowników stalowych (odpady poprodukcyjne) wys. ramy przęsła ok. 1,3 m cokół posadowiony prawdopodobnie na ławie betonowej; od strony ulicy Czechowickiej odc. 1 w linii ogrodzenia znajduje się obudowana szafka energetyczna złącza kablowego (planowana przebudowa w ramach projektu elektrycznego) Na fotografiach nr 5 i 6 pokazano stan istniejący ogrodzenia. Fot. 5. Czechowicka nr 28 ogrodzenie od strony ul. Czechowickiej odc. 1 Koncepcja przebudowy ogrodzeń. Budowa ulicy Czechowickiej we Wrocławiu 9

10 Fot. 6. Czechowicka nr 28 ogrodzenie od strony ul. Czechowickiej odc. 2 Planowane rozbiórki: słupek narożny oraz dwa słupki od strony ulicy Czechowickiej odc. 2 i jeden słupek od strony ulicy Czechowickiej odc. 1 dwa odcinki cokołu od strony ulicy Czechowickiej odc. 1 oraz trzy odcinki cokołu od strony ul. Czechowickiej odc. 2 wraz z przęsłami Planowana budowa ogrodzenia: cztery nowe słupki z rur stalowych o średnicy 80 mm i wysokości 1,6 cokół betonowy o szerokości 25 cm i wysokości 25 cm wzdłuż nowego ogrodzenia fundament betonowy pod cokołem o szerokości 25 cm i głębokości 0,8 m nowe przęsła ogrodzenia w formie ram z kątowników, wypełnionych siatką z drutu stalowego (wysokość ram 1,3 m). Orientacyjny zakres planowanych rozbiórek i budowy nowego ogrodzenia przedstawiono na rysunku nr 3. Koncepcja przebudowy ogrodzeń. Budowa ulicy Czechowickiej we Wrocławiu 10

11 Rys. 3. Czechowicka nr 28 szkic stanu istniejącego i projektowanego Rybnicka nr 26. Ogrodzenie stare, lecz w dobrym stanie technicznym: cokół ogrodzenia i słupki betonowe, monolityczne słupki o przekroju 28x28 cm, wysokości ok. 150 cm, słupek narożny o przekroju 28x50 cm; cokół o szerokości około 10 cm i wysokości około 25 cm; cokół i słupki prawdopodobnie na ławie betonowej; przęsła ogrodzenia w formie ramy z kątowników z wypełnieniem ażurowym z blach lub płaskowników stalowych (odpady poprodukcyjne) wys. ramy przęsła ok. 1,5 m. Na fotografiach nr 7 i 8 pokazano stan istniejący ogrodzenia. Planowane rozbiórki: słupek narożny 50x28 cm wraz z ławą fundamentową dwa odcinki cokołu sąsiadujące z narożnym słupkiem łącznie z ława fundamentową i demontażem przęseł. Planowana budowa ogrodzenia: dwa nowe słupki betonowe o przekroju 28x50 cm (od strony ul. Rybnickiej) oraz o przekroju 28x28 cm (na długości projektowanego skosu ogrodzenia) wysokość słupków jak istniejących, tj. 1,5 m cokół betonowy o szerokości 10 cm i wysokości 25 cm wzdłuż nowego ogrodzenia Koncepcja przebudowy ogrodzeń. Budowa ulicy Czechowickiej we Wrocławiu 11

12 fundament betonowy pod cokołem o szerokości 20 cm i głębokości 0,8 m nowe przęsła ogrodzenia w formie ram z kątowników, wypełnionych siatką z drutu stalowego (wysokość ram 1,5 m); cokoły i słupki otynkowane i pomalowane. Orientacyjny zakres planowanych rozbiórek i budowy nowego ogrodzenia przedstawiono na rysunku nr 4. Fot. 7. Rybnicka nr 26 ogrodzenie od strony ul. Czechowickiej odc. 1 Koncepcja przebudowy ogrodzeń. Budowa ulicy Czechowickiej we Wrocławiu 12

13 Fot. 8. Rybnicka nr 26 ogrodzenie od strony ul. Rybnickiej Rys. 4. Rybnicka nr 26 szkic stanu istniejącego i projektowanego. Koncepcja przebudowy ogrodzeń. Budowa ulicy Czechowickiej we Wrocławiu 13

14 2.5. Rybnicka nr 28. Ogrodzenie stare, lecz w dość dobrym stanie technicznym (lokalne spękania i wykruszenia): cokół ogrodzenia i słupki betonowe, monolityczne słupki o przekroju 28x28 cm, wysokości ok. 170 cm, słupek narożny o przekroju 28x50 cm; cokół o szerokości około 10 cm i wysokości około 45 cm; cokół i słupki prawdopodobnie na ławie betonowej; przęsła ogrodzenia w formie ramy z kątowników z wypełnieniem ażurowym z blach lub płaskowników stalowych (odpady poprodukcyjne) wys. ramy przęsła ok. 1,0 m. Na fotografiach nr 9 i 10 pokazano stan istniejący ogrodzenia. Planowane rozbiórki: słupek narożny 50x28 cm wraz z ławą fundamentową dwa odcinki cokołu sąsiadujące z narożnym słupkiem łącznie z ława fundamentową i demontażem przęseł. Planowana budowa ogrodzenia: dwa nowe słupki betonowe o przekroju 28x50 cm (od strony ul. Rybnickiej) oraz o przekroju 28x28 cm (od strony ul. Czechowickiej) wysokość słupków jak istniejących, tj. 1,7 m cokół betonowy o szerokości 10 cm i wysokości 45 cm wzdłuż nowego ogrodzenia fundament betonowy pod cokołem o szerokości 20 cm i głębokości 0,8 m nowe przęsła ogrodzenia w formie ram z kątowników, wypełnionych siatką z drutu stalowego (wysokość ram 1,0 m) cokoły i słupki otynkowane i pomalowane. Orientacyjny zakres planowanych rozbiórek i budowy nowego ogrodzenia przedstawiono na rysunku nr 5. Koncepcja przebudowy ogrodzeń. Budowa ulicy Czechowickiej we Wrocławiu 14

15 Fot. 9. Rybnicka nr 28 ogrodzenie od strony ul. Czechowickiej odc. 1 Fot. 10. Rybnicka nr 28 ogrodzenie od strony ul. Rybnickiej Koncepcja przebudowy ogrodzeń. Budowa ulicy Czechowickiej we Wrocławiu 15

16 Rys. 5. Rybnicka nr 28 szkic stanu istniejącego i projektowanego. 3. Uwagi. Szczegółowy rozwiązanie przebudowy ogrodzeń będzie możliwe po uzyskaniu decyzji ZRID, zatwierdzającej nowy podział działek oraz po określeniu przez właścicieli posesji braku woli samodzielnego przebudowania ogrodzenia za odszkodowaniem. Niezbędne będzie również wyniesienie nowych granic działek w terenie, aby szczegółowo określić zakres niezbędnych rozbiórek i budowy nowych ogrodzeń. Wrocław, maj 2011 r. Projektant: mgr inż. Paweł Brucko-Stempkowski Koncepcja przebudowy ogrodzeń. Budowa ulicy Czechowickiej we Wrocławiu 16
