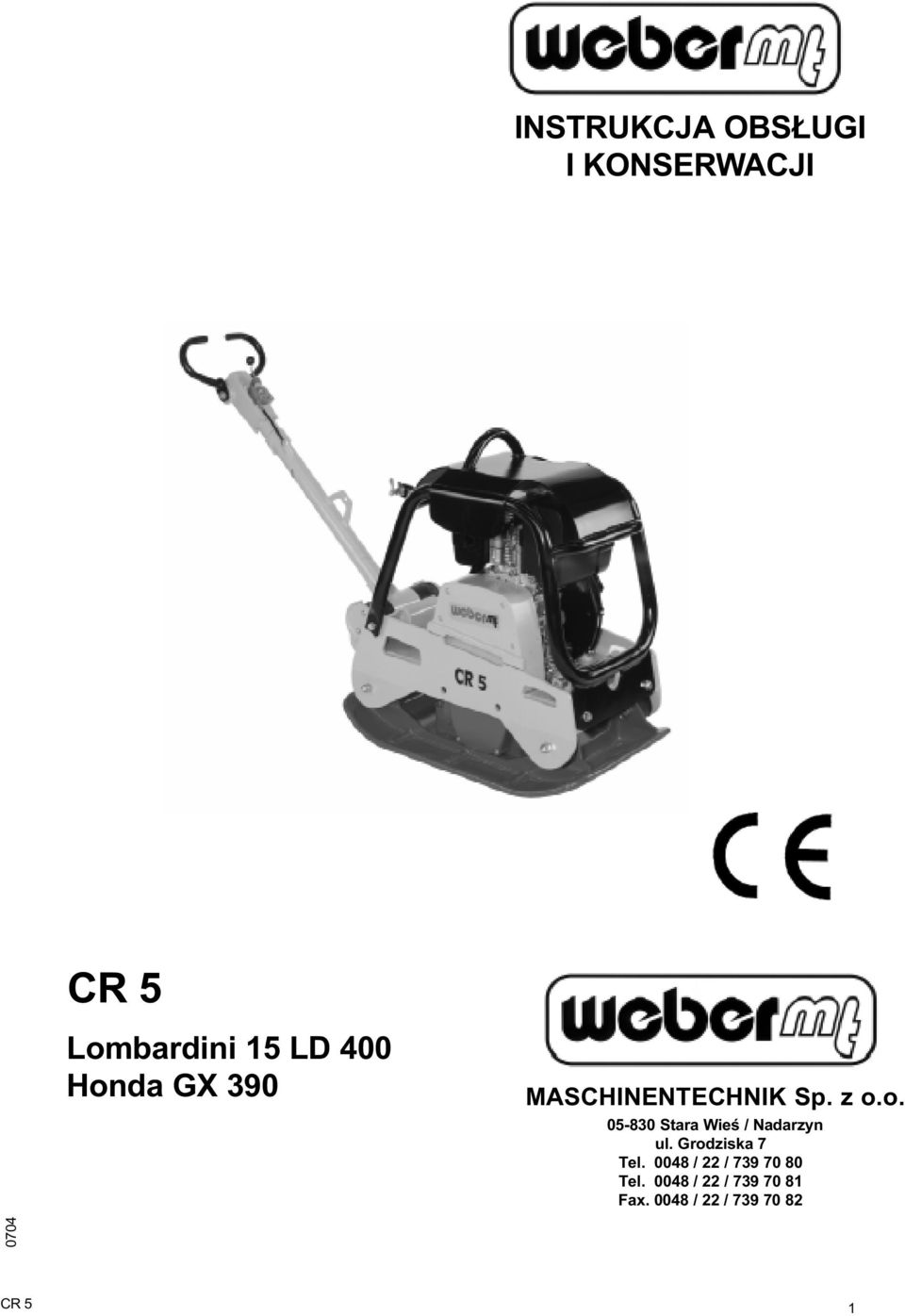

1 INSTRUKCJA OBS UGI I KONSERWACJI Lombardini 5 LD 400 Honda GX 390 MASCHINENTECHNIK Sp. z o.o Stara Wieœ / Nadarzyn ul. Grodziska 7 Tel / / Tel / / Fax / /

2

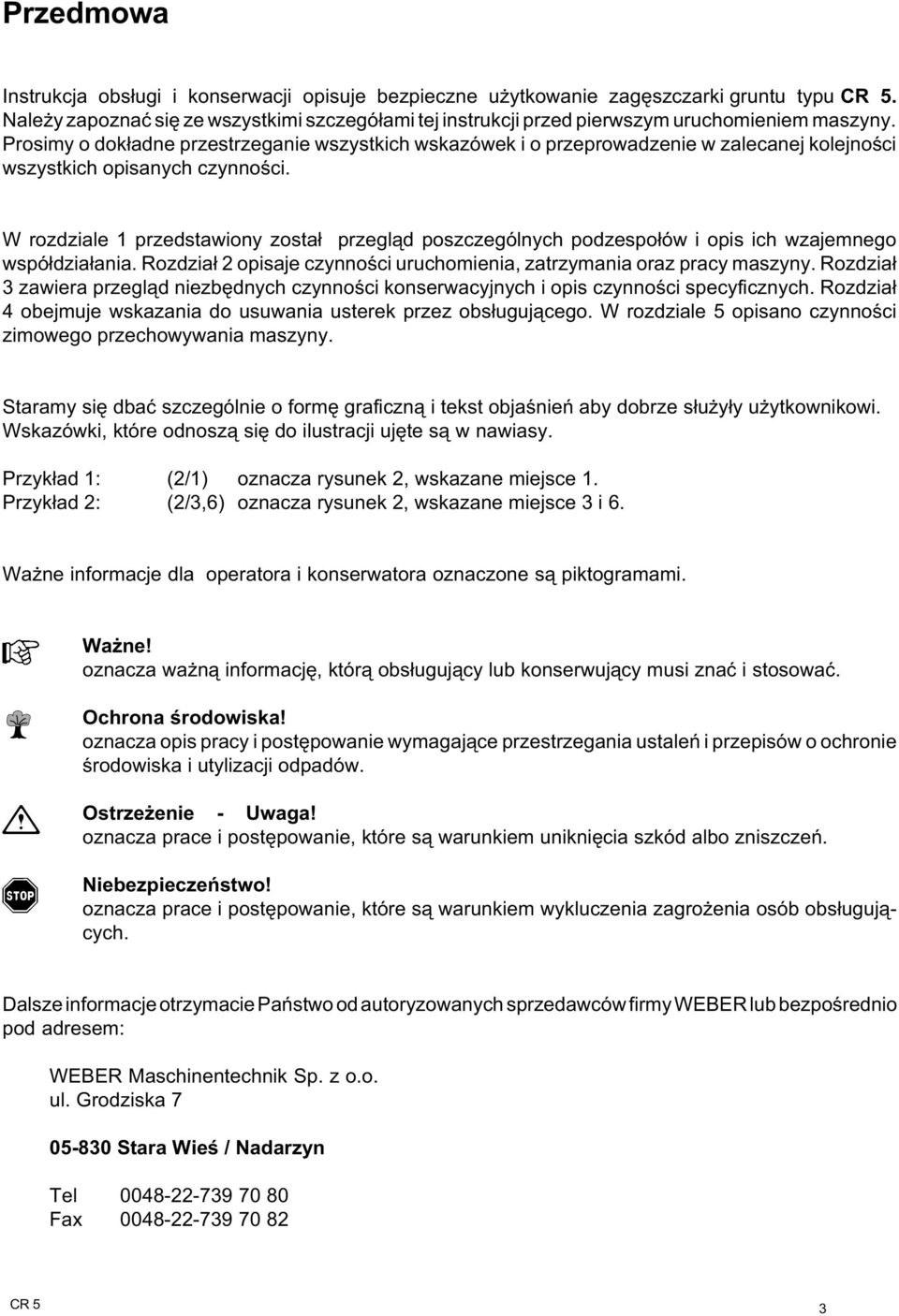

3 Przedmowa Instrukcja obs³ugi i konserwacji opisuje bezpieczne u ytkowanie zagêszczarki gruntu typu. Nale y zapoznaæ siê ze wszystkimi szczegó³ami tej instrukcji przed pierwszym uruchomieniem maszyny. Prosimy o dok³adne przestrzeganie wszystkich wskazówek i o przeprowadzenie w zalecanej kolejnoœci wszystkich opisanych czynnoœci. W rozdziale przedstawiony zosta³ przegl¹d poszczególnych podzespo³ów i opis ich wzajemnego wspó³dzia³ania. Rozdzia³ opisaje czynnoœci uruchomienia, zatrzymania oraz pracy maszyny. Rozdzia³ 3 zawiera przegl¹d niezbêdnych czynnoœci konserwacyjnych i opis czynnoœci specyficznych. Rozdzia³ 4 obejmuje wskazania do usuwania usterek przez obs³uguj¹cego. W rozdziale 5 opisano czynnoœci zimowego przechowywania maszyny. Staramy siê dbaæ szczególnie o formê graficzn¹ i tekst objaœnieñ aby dobrze s³u y³y u ytkownikowi. Wskazówki, które odnosz¹ siê do ilustracji ujête s¹ w nawiasy. Przyk³ad : (/) oznacza rysunek, wskazane miejsce. Przyk³ad : (/3,6) oznacza rysunek, wskazane miejsce 3 i 6. Wa ne informacje dla operatora i konserwatora oznaczone s¹ piktogramami. Wa ne! oznacza wa n¹ informacjê, któr¹ obs³uguj¹cy lub konserwuj¹cy musi znaæ i stosowaæ. Ochrona œrodowiska! oznacza opis pracy i postêpowanie wymagaj¹ce przestrzegania ustaleñ i przepisów o ochronie œrodowiska i utylizacji odpadów. Ostrze enie - oznacza prace i postêpowanie, które s¹ warunkiem unikniêcia szkód albo zniszczeñ. Niebezpieczeñstwo! oznacza prace i postêpowanie, które s¹ warunkiem wykluczenia zagro enia osób obs³uguj¹cych. Dalsze informacje otrzymacie Pañstwo od autoryzowanych sprzedawców firmy WEBER lub bezpoœrednio pod adresem: WEBER Maschinentechnik Sp. z o.o. ul. Grodziska Stara Wieœ / Nadarzyn Tel Fax

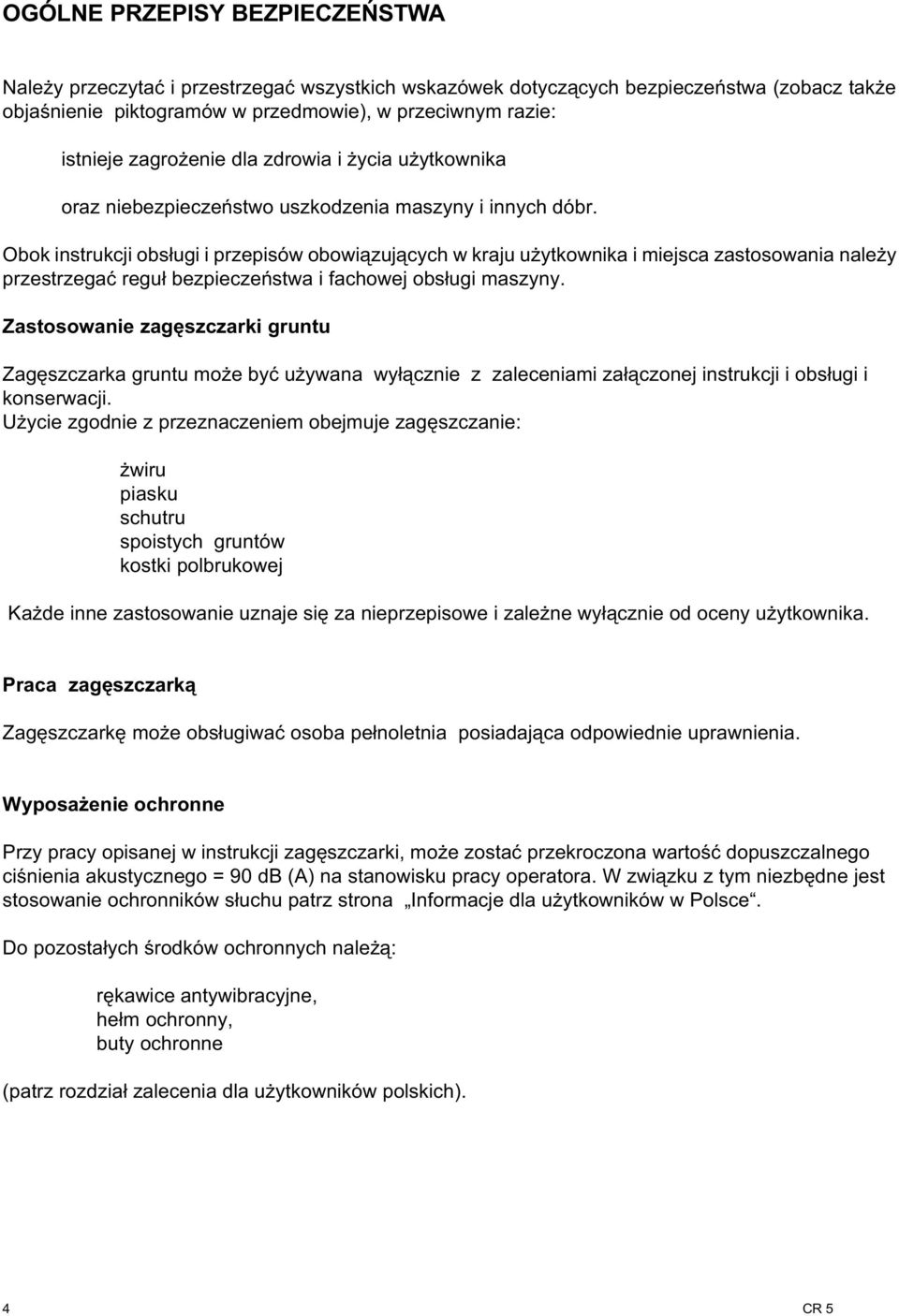

4 OGÓLNE PRZEPISY BEZPIECZEÑSTWA Nale y przeczytaæ i przestrzegaæ wszystkich wskazówek dotycz¹cych bezpieczeñstwa (zobacz tak e objaœnienie piktogramów w przedmowie), w przeciwnym razie: istnieje zagro enie dla zdrowia i ycia u ytkownika oraz niebezpieczeñstwo uszkodzenia maszyny i innych dóbr. Obok instrukcji obs³ugi i przepisów obowi¹zuj¹cych w kraju u ytkownika i miejsca zastosowania nale y przestrzegaæ regu³ bezpieczeñstwa i fachowej obs³ugi maszyny. Zastosowanie zagêszczarki gruntu Zagêszczarka gruntu mo e byæ u ywana wy³¹cznie z zaleceniami za³¹czonej instrukcji i obs³ugi i konserwacji. U ycie zgodnie z przeznaczeniem obejmuje zagêszczanie: wiru piasku schutru spoistych gruntów kostki polbrukowej Ka de inne zastosowanie uznaje siê za nieprzepisowe i zale ne wy³¹cznie od oceny u ytkownika. Praca zagêszczark¹ Zagêszczarkê mo e obs³ugiwaæ osoba pe³noletnia posiadaj¹ca odpowiednie uprawnienia. Wyposa enie ochronne Przy pracy opisanej w instrukcji zagêszczarki, mo e zostaæ przekroczona wartoœæ dopuszczalnego ciœnienia akustycznego = 90 db (A) na stanowisku pracy operatora. W zwi¹zku z tym niezbêdne jest stosowanie ochronników s³uchu patrz strona Informacje dla u ytkowników w Polsce. Do pozosta³ych œrodków ochronnych nale ¹: rêkawice antywibracyjne, he³m ochronny, buty ochronne (patrz rozdzia³ zalecenia dla u ytkowników polskich). 4

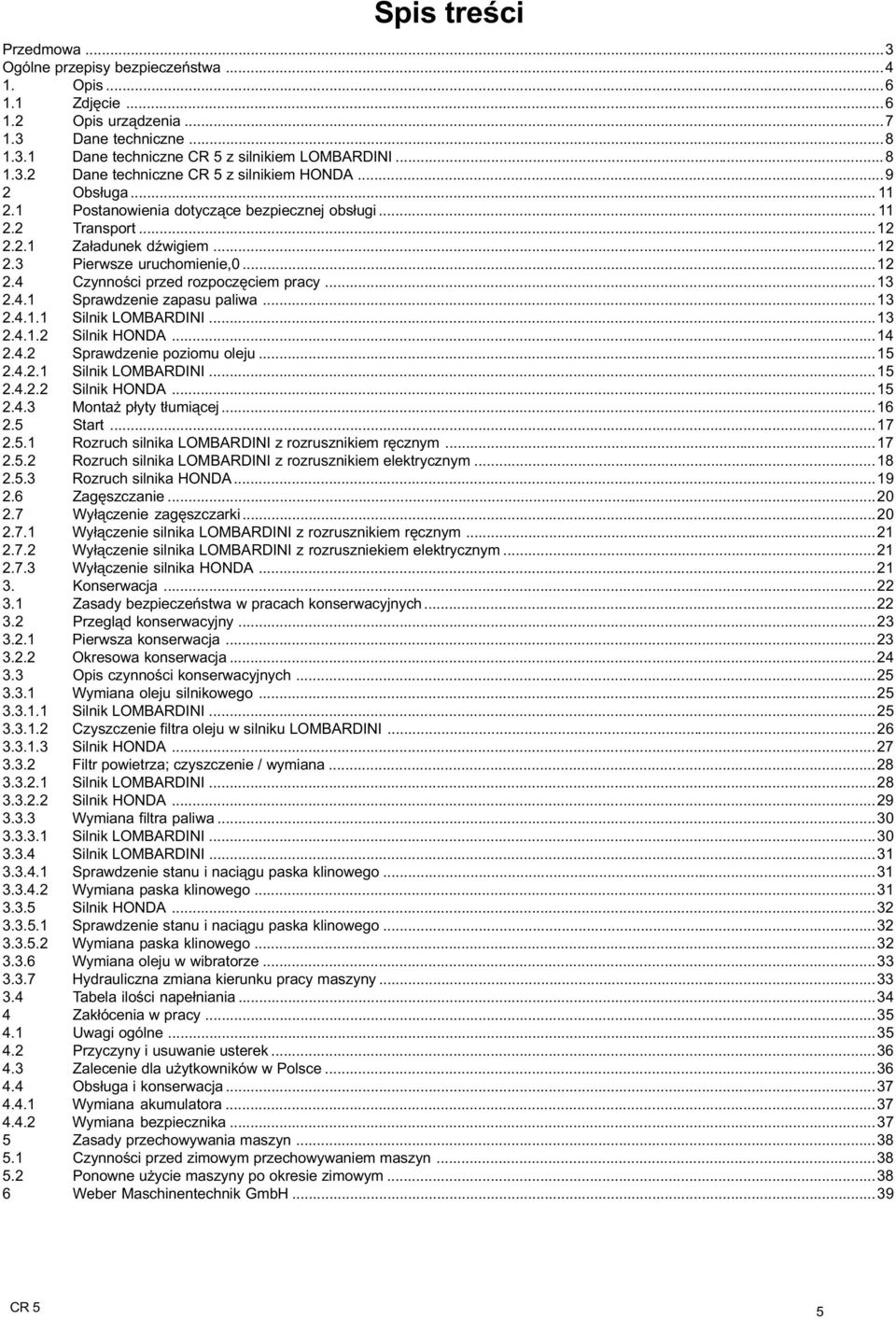

5 Spis treœci Przedmowa...3 Ogólne przepisy bezpieczeñstwa...4. Opis...6. Zdjêcie...6. Opis urz¹dzenia Dane techniczne Dane techniczne z silnikiem LOMBARDINI Dane techniczne z silnikiem HONDA...9 Obs³uga.... Postanowienia dotycz¹ce bezpiecznej obs³ugi.... Transport..... Za³adunek dÿwigiem....3 Pierwsze uruchomienie, Czynnoœci przed rozpoczêciem pracy Sprawdzenie zapasu paliwa Silnik LOMBARDINI Silnik HONDA Sprawdzenie poziomu oleju Silnik LOMBARDINI Silnik HONDA Monta p³yty t³umi¹cej Start Rozruch silnika LOMBARDINI z rozrusznikiem rêcznym Rozruch silnika LOMBARDINI z rozrusznikiem elektrycznym Rozruch silnika HONDA Zagêszczanie Wy³¹czenie zagêszczarki Wy³¹czenie silnika LOMBARDINI z rozrusznikiem rêcznym Wy³¹czenie silnika LOMBARDINI z rozruszniekiem elektrycznym Wy³¹czenie silnika HONDA Konserwacja Zasady bezpieczeñstwa w pracach konserwacyjnych Przegl¹d konserwacyjny Pierwsza konserwacja Okresowa konserwacja Opis czynnoœci konserwacyjnych Wymiana oleju silnikowego Silnik LOMBARDINI Czyszczenie filtra oleju w silniku LOMBARDINI Silnik HONDA Filtr powietrza; czyszczenie / wymiana Silnik LOMBARDINI Silnik HONDA Wymiana filtra paliwa Silnik LOMBARDINI Silnik LOMBARDINI Sprawdzenie stanu i naci¹gu paska klinowego Wymiana paska klinowego Silnik HONDA Sprawdzenie stanu i naci¹gu paska klinowego Wymiana paska klinowego Wymiana oleju w wibratorze Hydrauliczna zmiana kierunku pracy maszyny Tabela iloœci nape³niania Zak³ócenia w pracy Uwagi ogólne Przyczyny i usuwanie usterek Zalecenie dla u ytkowników w Polsce Obs³uga i konserwacja Wymiana akumulatora Wymiana bezpiecznika Zasady przechowywania maszyn Czynnoœci przed zimowym przechowywaniem maszyn Ponowne u ycie maszyny po okresie zimowym Weber Maschinentechnik GmbH

6 Opis. Zdjêcie Zdj (Wersja z silnikiem LOMBARDINI) Silnik DŸwignia zmiany kierunku jazdy 3 Prowadnica 4 Ucho dÿwigowe 5 Rozrusznik (bez widoku) 6 P³yta dolna 7 Rama ochronna 8 Podstawa silnika 9 Wibrator 0 Os³ona paska klinowego Zabezpieczenie prowadnicy rêcznej DŸwignia gazu 3 P³yta miêkka (bez zdjêcia) 4 Stacyjka Ruzrusznika (bez zdjêcia) 5 Akumulator (bez zdjêcia) 6

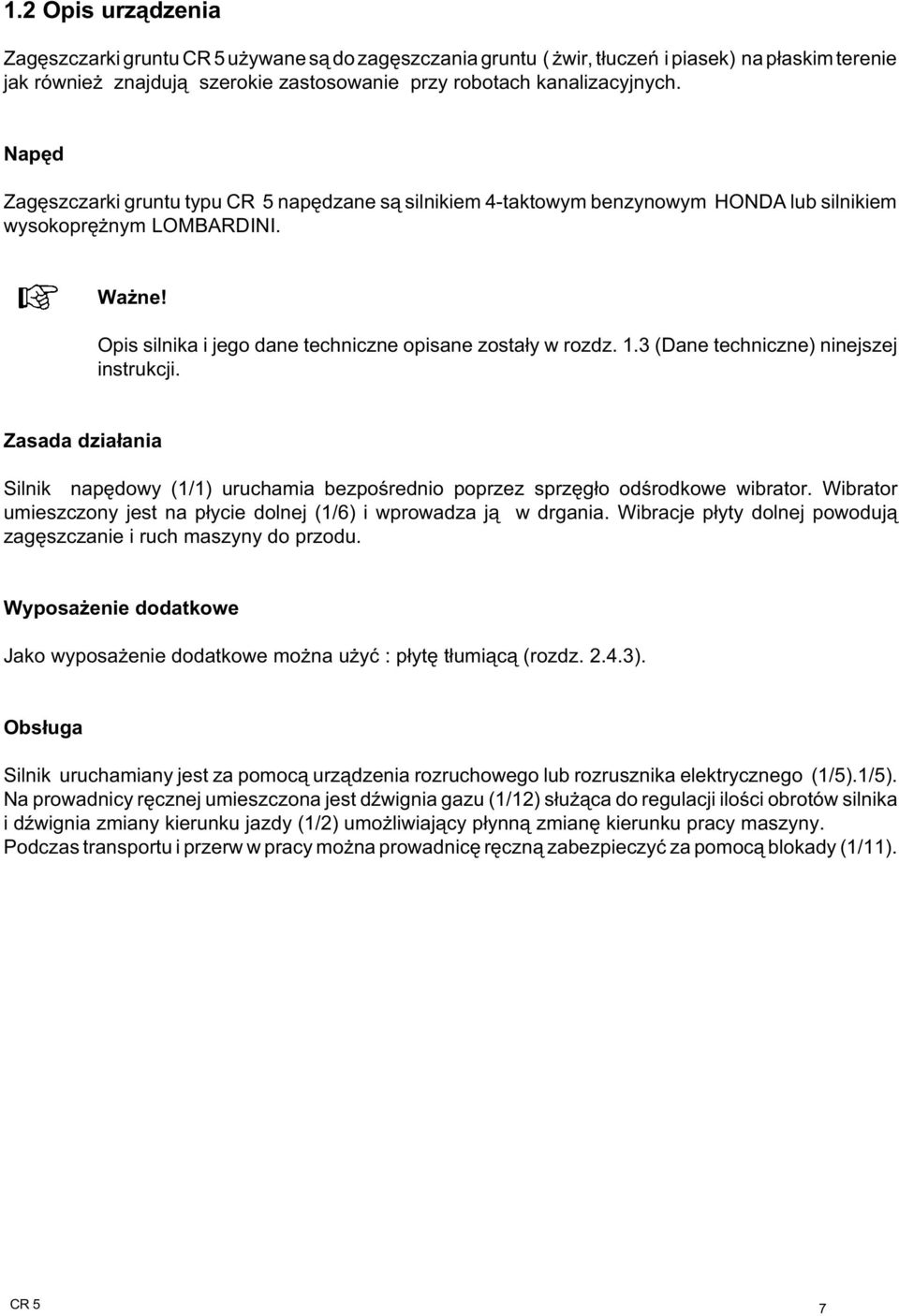

7 . Opis urz¹dzenia Zagêszczarki gruntu u ywane s¹ do zagêszczania gruntu ( wir, t³uczeñ i piasek) na p³askim terenie jak równie znajduj¹ szerokie zastosowanie przy robotach kanalizacyjnych. Napêd Zagêszczarki gruntu typu napêdzane s¹ silnikiem 4-taktowym benzynowym HONDA lub silnikiem wysokoprê nym LOMBARDINI. Wa ne! Opis silnika i jego dane techniczne opisane zosta³y w rozdz..3 (Dane techniczne) ninejszej instrukcji. Zasada dzia³ania Silnik napêdowy (/) uruchamia bezpoœrednio poprzez sprzêg³o odœrodkowe wibrator. Wibrator umieszczony jest na p³ycie dolnej (/6) i wprowadza j¹ w drgania. Wibracje p³yty dolnej powoduj¹ zagêszczanie i ruch maszyny do przodu. Wyposa enie dodatkowe Jako wyposa enie dodatkowe mo na u yæ : p³ytê t³umi¹c¹ (rozdz..4.3). Obs³uga Silnik uruchamiany jest za pomoc¹ urz¹dzenia rozruchowego lub rozrusznika elektrycznego (/5)./5). Na prowadnicy rêcznej umieszczona jest dÿwignia gazu (/) s³u ¹ca do regulacji iloœci obrotów silnika i dÿwignia zmiany kierunku jazdy (/) umo liwiaj¹cy p³ynn¹ zmianê kierunku pracy maszyny. Podczas transportu i przerw w pracy mo na prowadnicê rêczn¹ zabezpieczyæ za pomoc¹ blokady (/). 7

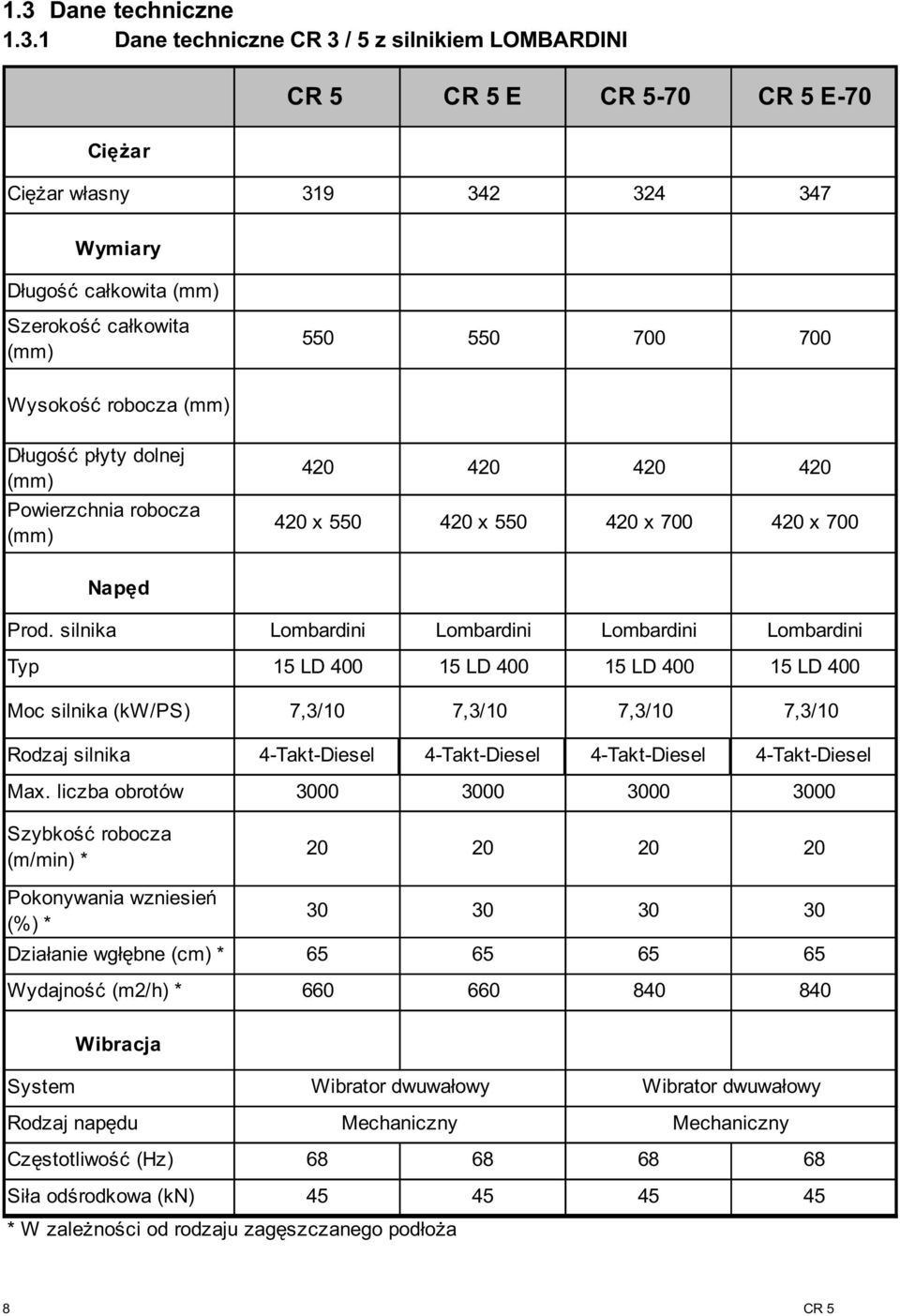

8 .3 Dane techniczne.3. Dane techniczne CR 3 / 5 z silnikiem LOMBARDINI E -70 E-70 Ciê ar Ciê ar w³asny Wymiary D³ugoœæ ca³kowita (mm) Szerokoœæ ca³kowita (mm) Wysokoœæ robocza (mm) D³ugoœæ p³yty dolnej (mm) Powierzchnia robocza (mm) x x x x 700 Napêd Prod. silnika Lombardini Lombardini Lombardini Lombardini Typ 5 LD LD LD LD 400 Moc silnika (kw/ps) 7,3/0 7,3/0 7,3/0 7,3/0 Rodzaj silnika 4-Takt-Diesel 4-Takt-Diesel 4-Takt-Diesel 4-Takt-Diesel Max. liczba obrotów Szybkoœæ robocza (m/min) * Pokonywania wzniesieñ (%) * Dzia³anie wg³êbne (cm) * Wydajnoœæ (m/h) * Wibracja System Rodzaj napêdu Wibrator dwuwa³owy Mechaniczny Wibrator dwuwa³owy Mechaniczny Czêstotliwoœæ (Hz) Si³a odœrodkowa (kn) * W zale noœci od rodzaju zagêszczanego pod³o a 8

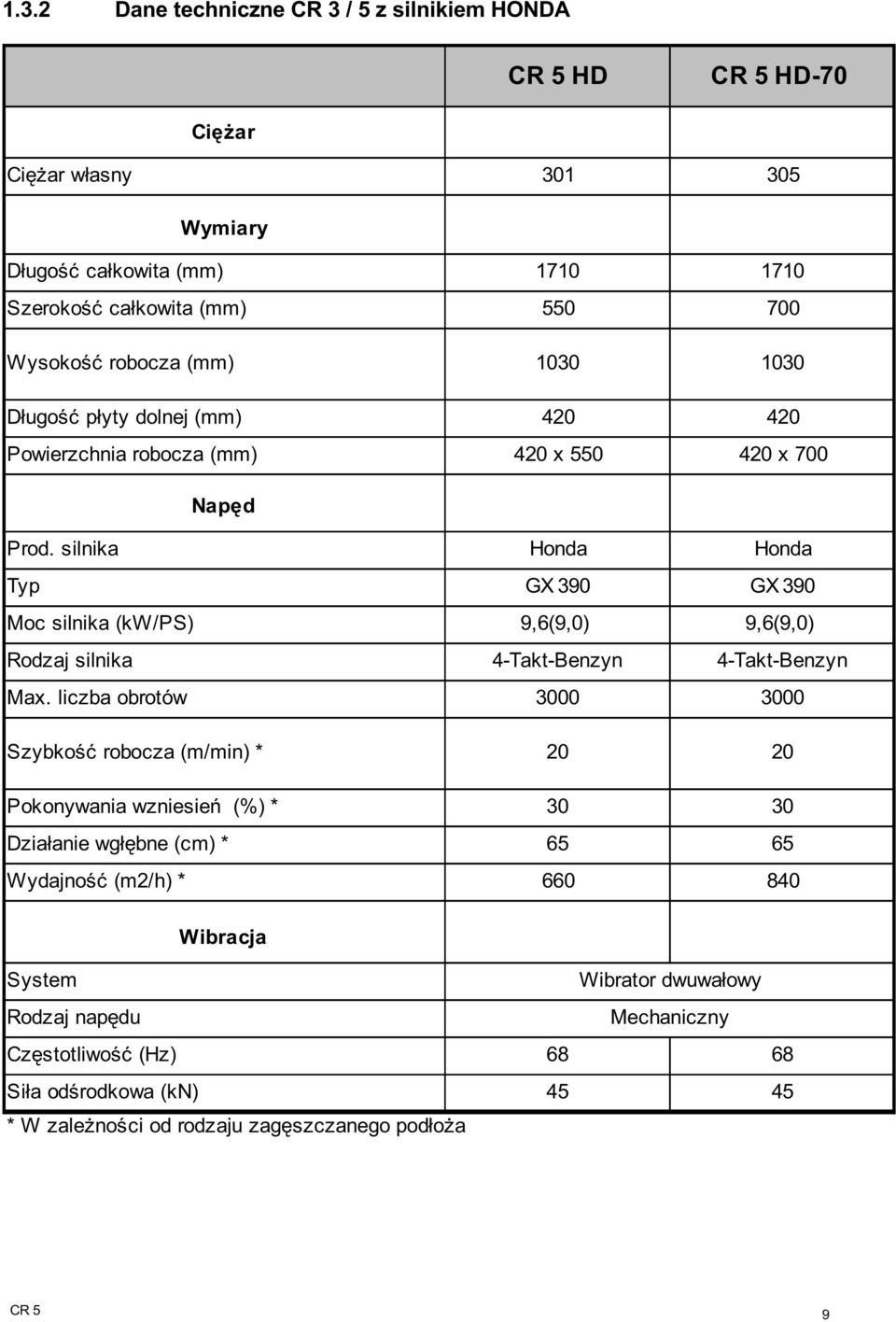

9 .3. Dane techniczne CR 3 / 5 z silnikiem HONDA HD HD-70 Ciê ar Ciê ar w³asny Wymiary D³ugoœæ ca³kowita (mm) Szerokoœæ ca³kowita (mm) Wysokoœæ robocza (mm) D³ugoœæ p³yty dolnej (mm) Powierzchnia robocza (mm) 40 x x 700 Napêd Prod. silnika Honda Honda Typ GX 390 GX 390 Moc silnika (kw/ps) 9,6(9,0) 9,6(9,0) Rodzaj silnika 4-Takt-Benzyn 4-Takt-Benzyn Max. liczba obrotów Szybkoœæ robocza (m/min) * 0 0 Pokonywania wzniesieñ (%) * Dzia³anie wg³êbne (cm) * Wydajnoœæ (m/h) * Wibracja System Rodzaj napêdu Wibrator dwuwa³owy Mechaniczny Czêstotliwoœæ (Hz) Si³a odœrodkowa (kn) * W zale noœci od rodzaju zagêszczanego pod³o a 9

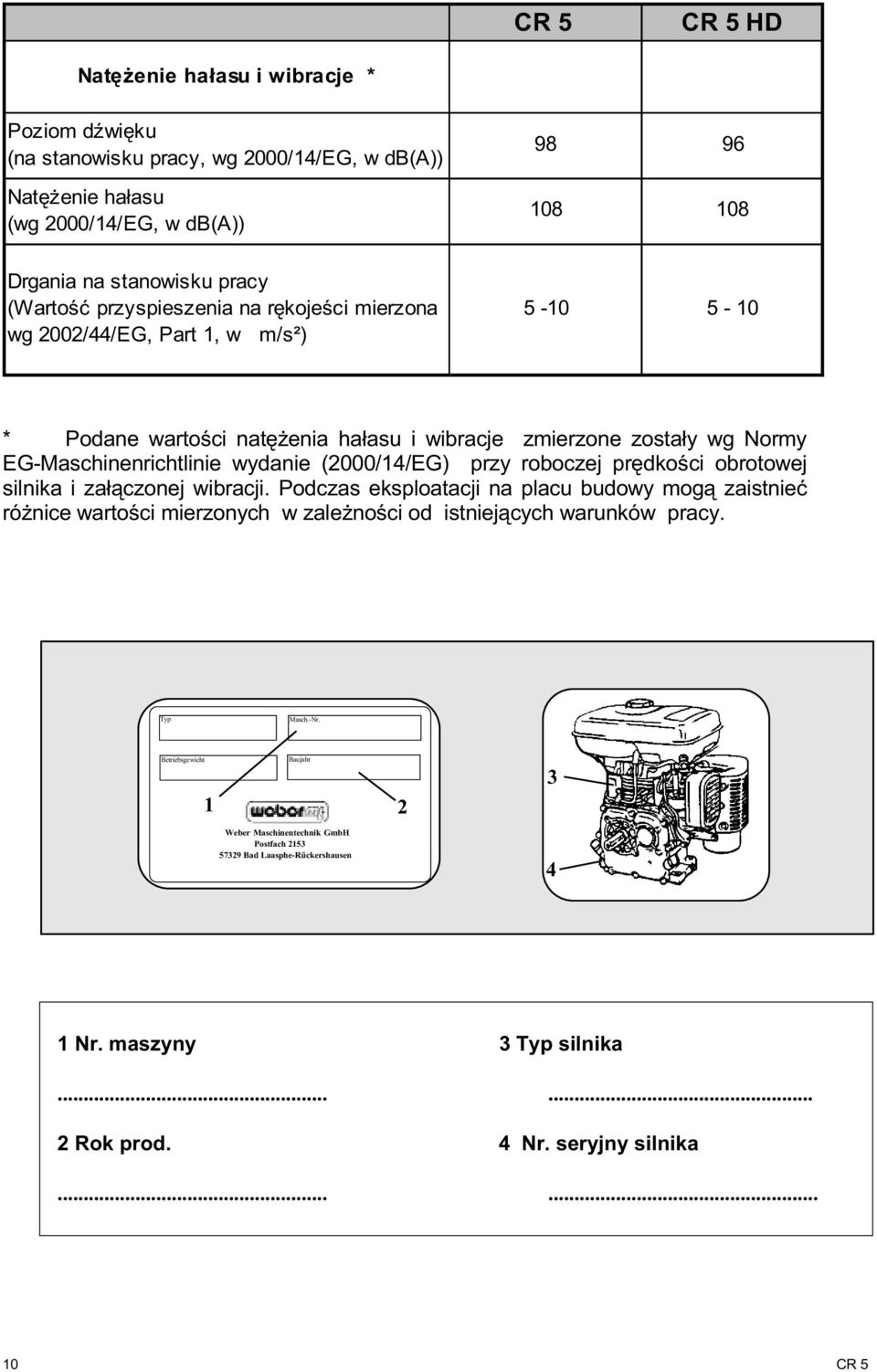

10 HD Natê enie ha³asu i wibracje * Poziom dÿwiêku (na stanowisku pracy, wg 000/4/EG, w db(a)) Natê enie ha³asu (wg 000/4/EG, w db(a)) Drgania na stanowisku pracy (Wartoœæprzyspieszenia na rêkojeœci mierzona wg 00/44/EG, Part, w m/s²) * Podane wartoœci natê enia ha³asu i wibracje zmierzone zosta³y wg Normy EG-Maschinenrichtlinie wydanie (000/4/EG) przy roboczej prêdkoœci obrotowej silnika i za³¹ czonej wibracji. Podczas eksploatacji na placu budowy mog¹ zaistnieæ ró nice wartoœci mierzonych w zale noœci od istniej¹ cych warunków pracy. Typ Masch.-Nr. Betriebsgewicht Baujahr Weber Maschinentechnik GmbH Postfach Bad Laasphe-Rückershausen 3 4 Nr. maszyny 3 Typ silnika Rok prod. 4 Nr. seryjny silnika

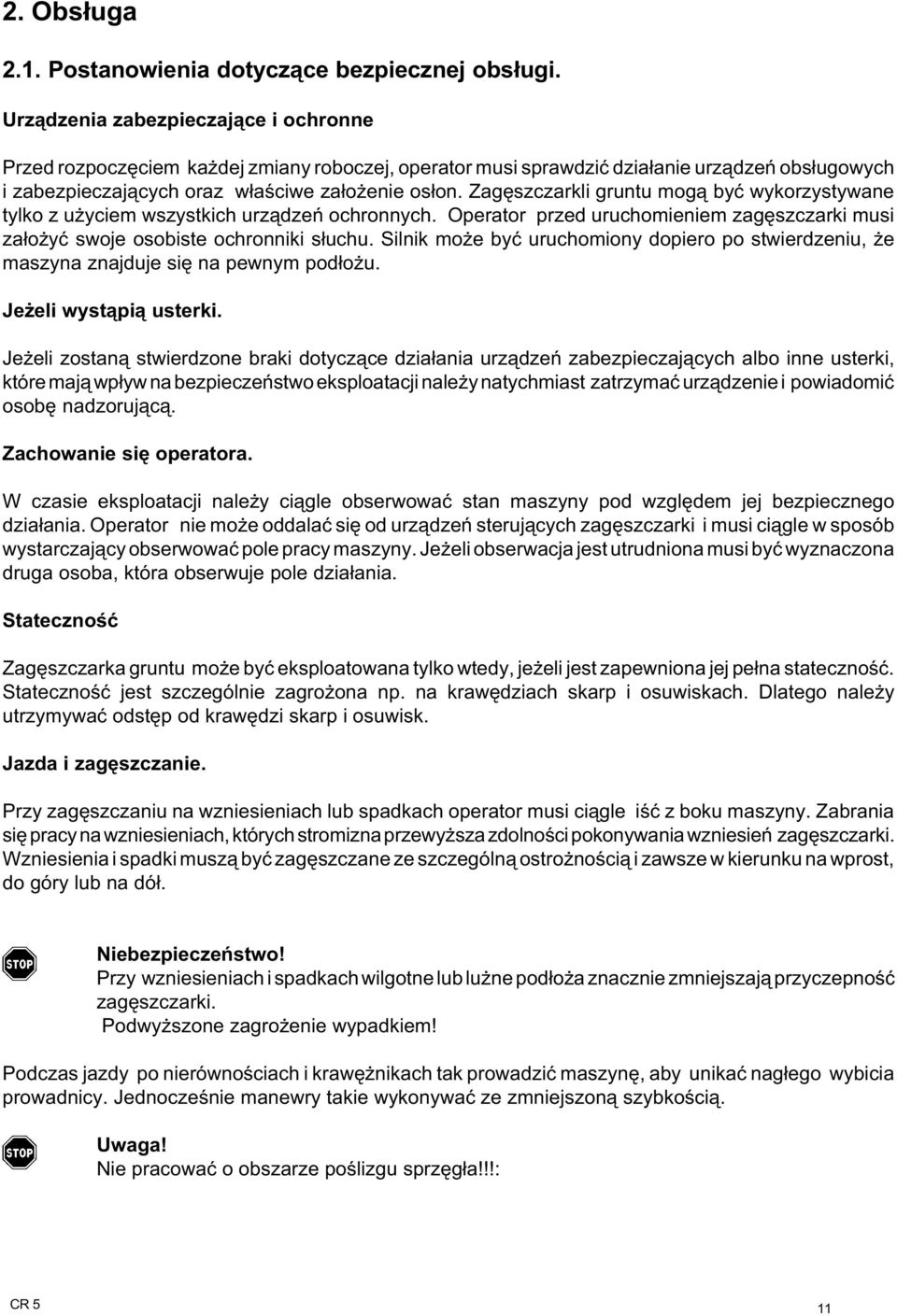

11 . Obs³uga.. Postanowienia dotycz¹ce bezpiecznej obs³ugi. Urz¹dzenia zabezpieczaj¹ce i ochronne Przed rozpoczêciem ka dej zmiany roboczej, operator musi sprawdziæ dzia³anie urz¹dzeñ obs³ugowych i zabezpieczaj¹cych oraz w³aœciwe za³o enie os³on. Zagêszczarkli gruntu mog¹ byæ wykorzystywane tylko z u yciem wszystkich urz¹dzeñ ochronnych. Operator przed uruchomieniem zagêszczarki musi za³o yæ swoje osobiste ochronniki s³uchu. Silnik mo e byæ uruchomiony dopiero po stwierdzeniu, e maszyna znajduje siê na pewnym pod³o u. Je eli wyst¹pi¹ usterki. Je eli zostan¹ stwierdzone braki dotycz¹ce dzia³ania urz¹dzeñ zabezpieczaj¹cych albo inne usterki, które maj¹ wp³yw na bezpieczeñstwo eksploatacji nale y natychmiast zatrzymaæ urz¹dzenie i powiadomiæ osobê nadzoruj¹c¹. Zachowanie siê operatora. W czasie eksploatacji nale y ci¹gle obserwowaæ stan maszyny pod wzglêdem jej bezpiecznego dzia³ania. Operator nie mo e oddalaæ siê od urz¹dzeñ steruj¹cych zagêszczarki i musi ci¹gle w sposób wystarczaj¹cy obserwowaæ pole pracy maszyny. Je eli obserwacja jest utrudniona musi byæ wyznaczona druga osoba, która obserwuje pole dzia³ania. Statecznoœæ Zagêszczarka gruntu mo e byæ eksploatowana tylko wtedy, je eli jest zapewniona jej pe³na statecznoœæ. Statecznoœæ jest szczególnie zagro ona np. na krawêdziach skarp i osuwiskach. Dlatego nale y utrzymywaæ odstêp od krawêdzi skarp i osuwisk. Jazda i zagêszczanie. Przy zagêszczaniu na wzniesieniach lub spadkach operator musi ci¹gle iœæ z boku maszyny. Zabrania siê pracy na wzniesieniach, których stromizna przewy sza zdolnoœci pokonywania wzniesieñ zagêszczarki. Wzniesienia i spadki musz¹ byæ zagêszczane ze szczególn¹ ostro noœci¹ i zawsze w kierunku na wprost, do góry lub na dó³. Niebezpieczeñstwo! Przy wzniesieniach i spadkach wilgotne lub lu ne pod³o a znacznie zmniejszaj¹ przyczepnoœæ zagêszczarki. Podwy szone zagro enie wypadkiem! Podczas jazdy po nierównoœciach i krawê nikach tak prowadziæ maszynê, aby unikaæ nag³ego wybicia prowadnicy. Jednoczeœnie manewry takie wykonywaæ ze zmniejszon¹ szybkoœci¹. Nie pracowaæ o obszarze poœlizgu sprzêg³a!!!:

12 . Transport Na krótkie odleg³oœci w obrêbie placu budowy mo na maszynê przemieszczaæ wg opisu rozdz..6. W przypadku transportu na dalsze odleg³oœci nale y za³adowaæ urz¹dzenie za pomoc¹ dÿwigu na odpowiedni œrodek transportu (przyczepa, samochód ciê arowy)... Za³adunek dÿwigiem - unieruchomiæ ubijak (rozdz..7) - zabezpieczyæ prowadnicê rêczn¹ (/) zabezpieczeniem (/). Niebezpieczeñstwo! Nie podnosiæ maszyny za prowadnicê rêczn¹ (/). Niebezpieczeñstwo przewrotu maszyny. - hak dÿwigu (a/) zaczepiæ na uchwycie ramy ochronnej (a/) Wa ne! U ywaæ wy³¹cznie podnoœnika lub dÿwigu o odpowiedniej noœnoœci. - maszynê za³adowaæ na odpowiedni œrodek transportu Wa ne! Nie przebywaæ pod zawieszonym ciê arem. Zdj.3 Pierwsze uruchomienie Zdj a Wa ne! Wykonaæ czynnoœci przed rozpoczêciem pracy (rozdz..4) Przestrzegaæ okresów konserwacji zalecanych po pierwszym uruchomieniu (rozdz.3..).

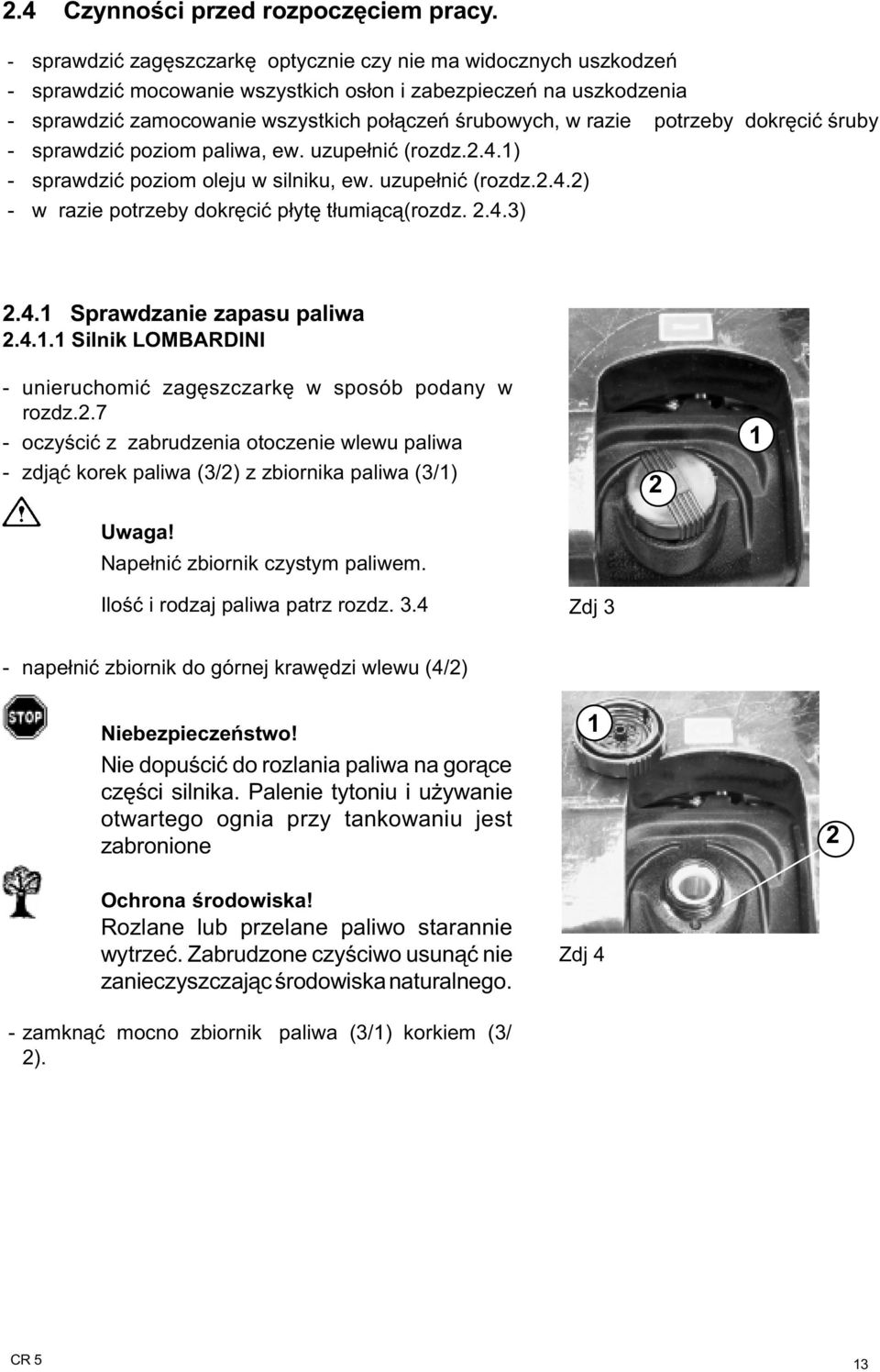

13 .4 Czynnoœci przed rozpoczêciem pracy. - sprawdziæ zagêszczarkê optycznie czy nie ma widocznych uszkodzeñ - sprawdziæ mocowanie wszystkich os³on i zabezpieczeñ na uszkodzenia - sprawdziæ zamocowanie wszystkich po³¹czeñ œrubowych, w razie potrzeby dokrêciæ œruby - sprawdziæ poziom paliwa, ew. uzupe³niæ (rozdz..4.) - sprawdziæ poziom oleju w silniku, ew. uzupe³niæ (rozdz..4.) - w razie potrzeby dokrêciæ p³ytê t³umi¹c¹(rozdz..4.3).4. Sprawdzanie zapasu paliwa.4.. Silnik LOMBARDINI - unieruchomiæ zagêszczarkê w sposób podany w rozdz..7 - oczyœciæ z zabrudzenia otoczenie wlewu paliwa - zdj¹æ korek paliwa (3/) z zbiornika paliwa (3/) Nape³niæ zbiornik czystym paliwem. Iloœæ i rodzaj paliwa patrz rozdz. 3.4 Zdj 3 - nape³niæ zbiornik do górnej krawêdzi wlewu (4/) Niebezpieczeñstwo! Nie dopuœciæ do rozlania paliwa na gor¹ce czêœci silnika. Palenie tytoniu i u ywanie otwartego ognia przy tankowaniu jest zabronione Ochrona œrodowiska! Rozlane lub przelane paliwo starannie wytrzeæ. Zabrudzone czyœciwo usun¹æ nie zanieczyszczaj¹c œrodowiska naturalnego. - zamkn¹æ mocno zbiornik paliwa (3/) korkiem (3/ ). Zdj 4 3

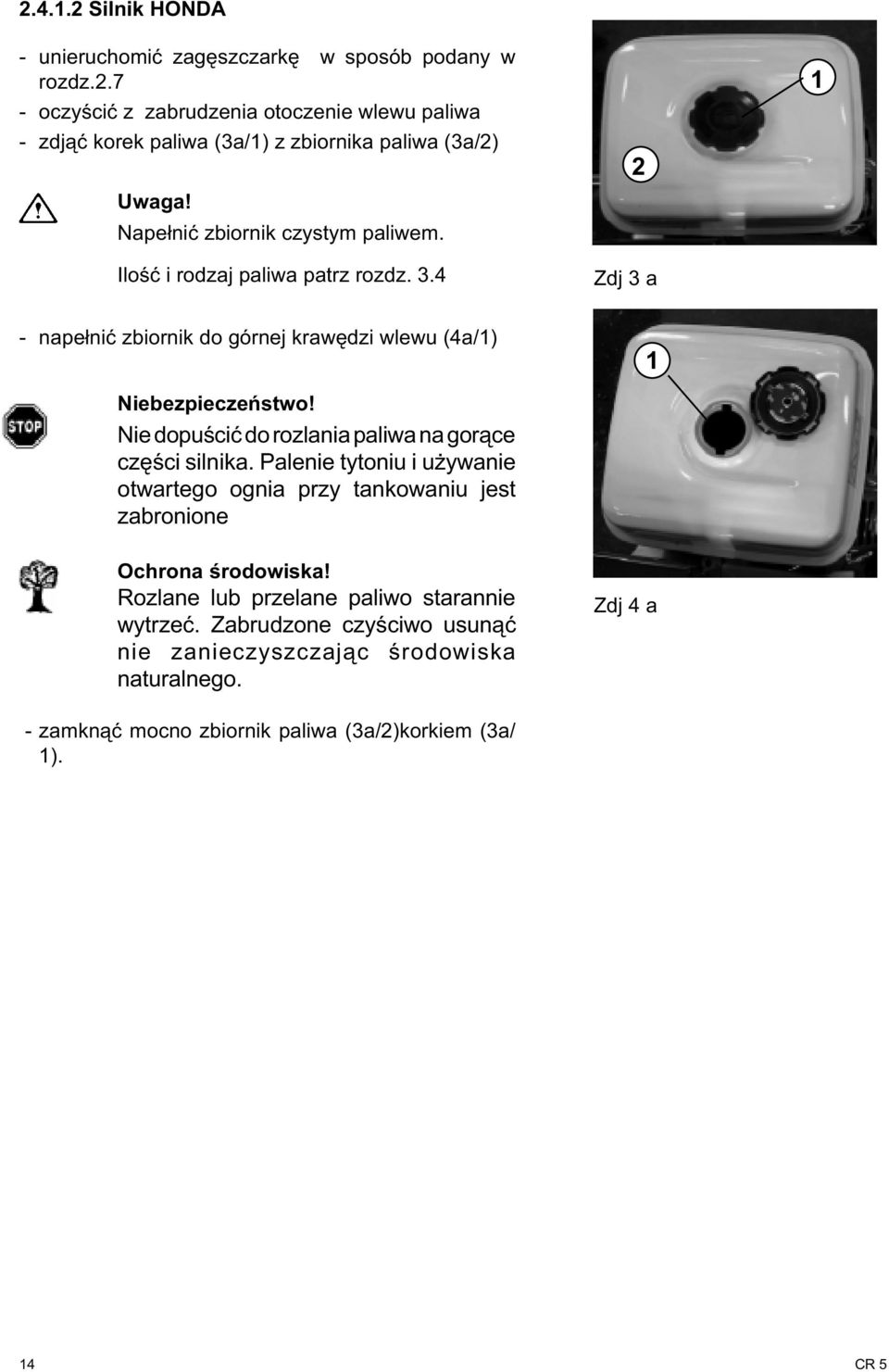

14 .4.. Silnik HONDA - unieruchomiæ zagêszczarkê w sposób podany w rozdz..7 - oczyœciæ z zabrudzenia otoczenie wlewu paliwa - zdj¹æ korek paliwa (3a/) z zbiornika paliwa (3a/) Nape³niæ zbiornik czystym paliwem. Iloœæ i rodzaj paliwa patrz rozdz. 3.4 Zdj 3 a - nape³niæ zbiornik do górnej krawêdzi wlewu (4a/) Niebezpieczeñstwo! Nie dopuœciæ do rozlania paliwa na gor¹ce czêœci silnika. Palenie tytoniu i u ywanie otwartego ognia przy tankowaniu jest zabronione Ochrona œrodowiska! Rozlane lub przelane paliwo starannie wytrzeæ. Zabrudzone czyœciwo usun¹æ nie zanieczyszczaj¹c œrodowiska naturalnego. Zdj 4 a - zamkn¹æ mocno zbiornik paliwa (3a/)korkiem (3a/ ). 4

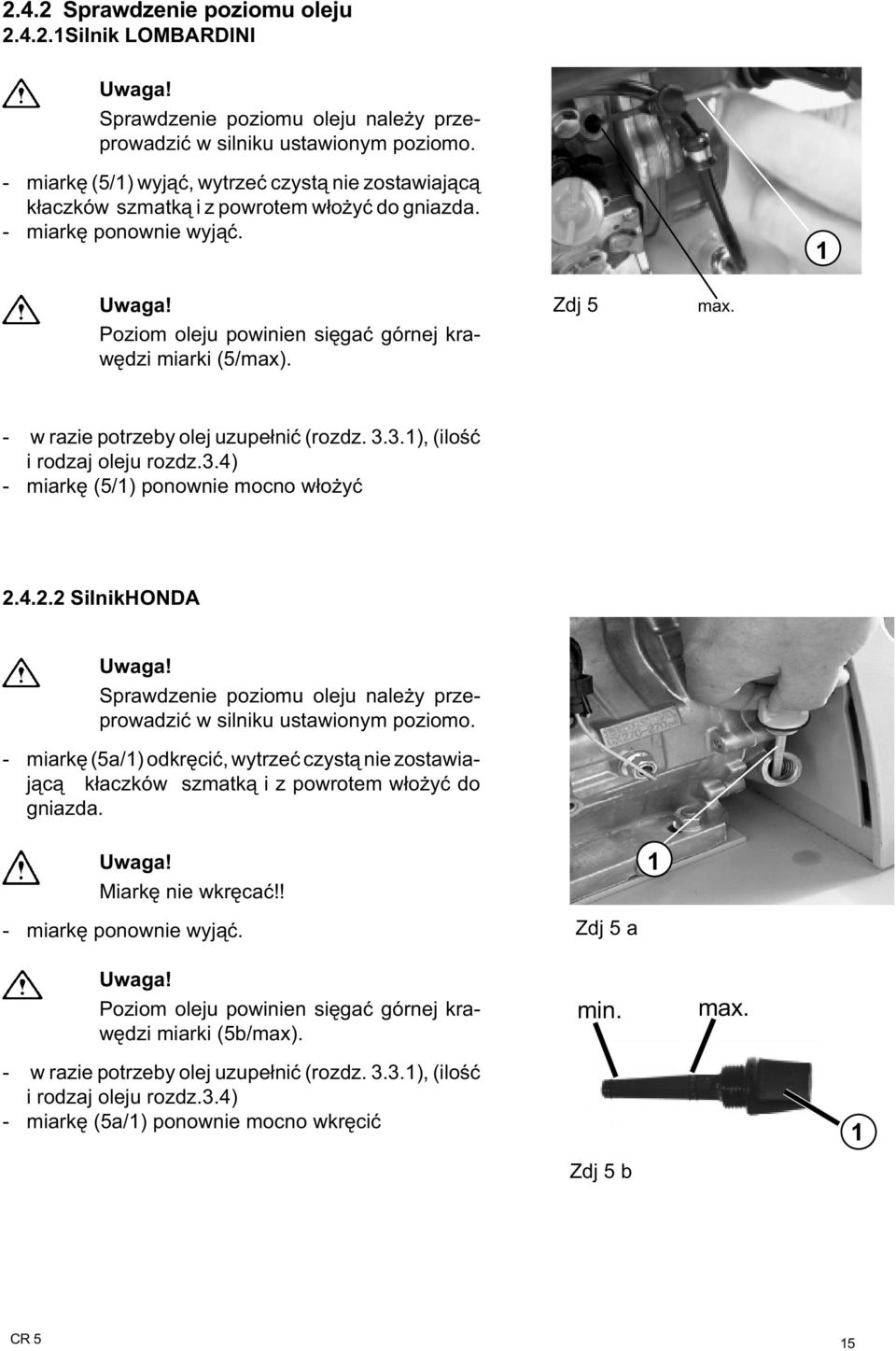

15 .4. Sprawdzenie poziomu oleju.4..silnik LOMBARDINI Sprawdzenie poziomu oleju nale y przeprowadziæ w silniku ustawionym poziomo. - miarkê (5/) wyj¹æ, wytrzeæ czyst¹ nie zostawiaj¹c¹ k³aczków szmatk¹ i z powrotem w³o yæ do gniazda. - miarkê ponownie wyj¹æ. Poziom oleju powinien siêgaæ górnej krawêdzi miarki (5/max). Zdj 5 max. - w razie potrzeby olej uzupe³niæ (rozdz. 3.3.), (iloœæ i rodzaj oleju rozdz.3.4) - miarkê (5/) ponownie mocno w³o yæ.4.. SilnikHONDA Sprawdzenie poziomu oleju nale y przeprowadziæ w silniku ustawionym poziomo. - miarkê (5a/) odkrêciæ, wytrzeæ czyst¹ nie zostawiaj¹c¹ k³aczków szmatk¹ i z powrotem w³o yæ do gniazda. Miarkê nie wkrêcaæ!! - miarkê ponownie wyj¹æ. Zdj 5 a Poziom oleju powinien siêgaæ górnej krawêdzi miarki (5b/max). min. max. - w razie potrzeby olej uzupe³niæ (rozdz. 3.3.), (iloœæ i rodzaj oleju rozdz.3.4) - miarkê (5a/) ponownie mocno wkrêciæ Zdj 5 b 5

16 .4.3 Monta p³yty t³umi¹cej - unieruchomiæ zagêszczarkê wg opisu rozdz.7. - zagêszczarkê podnieœæ do góry za pomoc¹ odpowiedniego urz¹dzenia (patrz rozdz...) 4 Nie przebywaæ pod zawieszonym ciê arem 3 - w³o yæ p³ytê t³umi¹c¹ (6/) wraz z uchwytami (6/) pod p³yt¹ doln¹ zagêszczarki (6/4) i zamocowaæ œrubami (6/3). - wyrównaæ p³ytê t³umi¹c¹ (6a/) pod p³yt¹ doln¹ (6a/ 4) za pomoc¹ otworów pod³o nych p³yty t³umi¹cej - dokrêciæ œruby (6a/) z przodu p³yty dolnej (6a/4) - zamocowaæ p³ytê t³umi¹c¹ (6b/) z ty³u p³yty dolnej za pomoc¹ uchwytu (6b/) i œrub (6b/3). 4 Zdj 6 Wa ne! Zwróciæ uwagê na dok³adne przyleganie p³yty t³umi¹cej do p³yty dolnej. W przeciwnym razie ponowiæ monta p³yty t³umi¹cej wg opisu. 3 Zdj 6a Zdj 6b 3 6

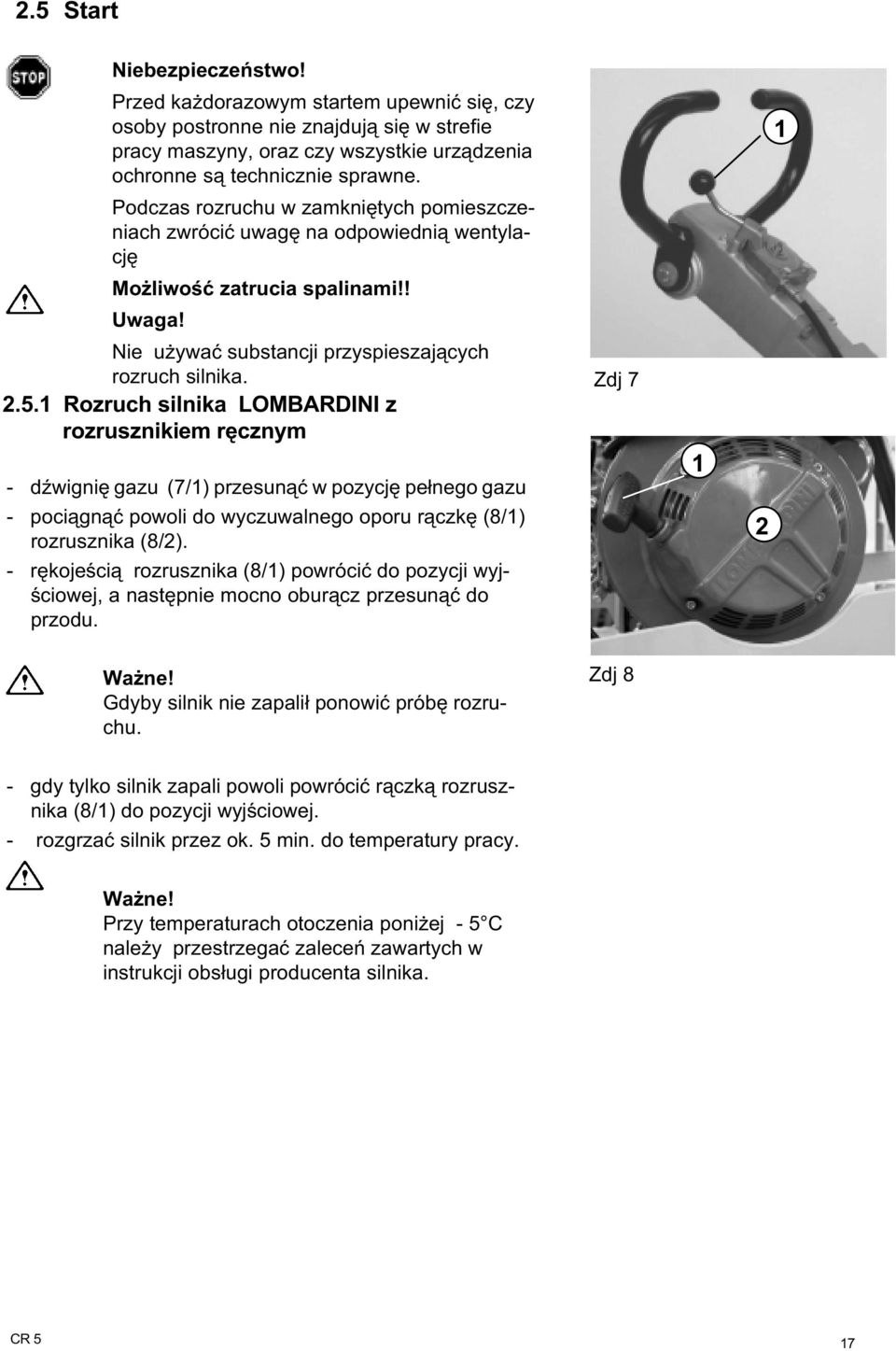

17 .5 Start Niebezpieczeñstwo! Przed ka dorazowym startem upewniæ siê, czy osoby postronne nie znajduj¹ siê w strefie pracy maszyny, oraz czy wszystkie urz¹dzenia ochronne s¹ technicznie sprawne. Podczas rozruchu w zamkniêtych pomieszczeniach zwróciæ uwagê na odpowiedni¹ wentylacjê Mo liwoœæ zatrucia spalinami!! Nie u ywaæ substancji przyspieszaj¹cych rozruch silnika..5. Rozruch silnika LOMBARDINI z rozrusznikiem rêcznym - dÿwigniê gazu (7/) przesun¹æ w pozycjê pe³nego gazu - poci¹gn¹æ powoli do wyczuwalnego oporu r¹czkê (8/) rozrusznika (8/). - rêkojeœci¹ rozrusznika (8/) powróciæ do pozycji wyjœciowej, a nastêpnie mocno obur¹cz przesun¹æ do przodu. Zdj 7 Wa ne! Gdyby silnik nie zapali³ ponowiæ próbê rozruchu. Zdj 8 - gdy tylko silnik zapali powoli powróciæ r¹czk¹ rozrusznika (8/) do pozycji wyjœciowej. - rozgrzaæ silnik przez ok. 5 min. do temperatury pracy. Wa ne! Przy temperaturach otoczenia poni ej - 5 C nale y przestrzegaæ zaleceñ zawartych w instrukcji obs³ugi producenta silnika. 7

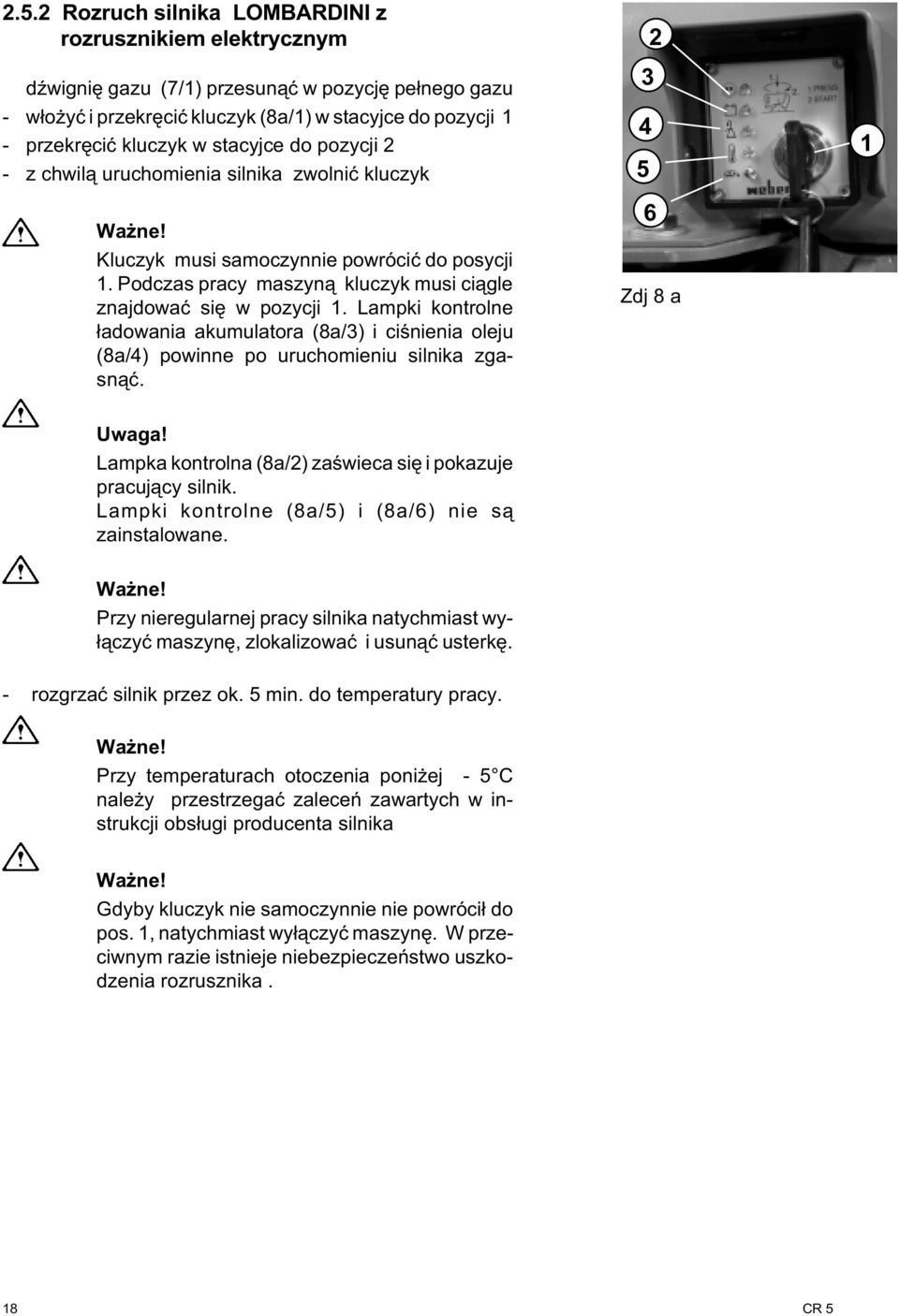

18 .5. Rozruch silnika LOMBARDINI z rozrusznikiem elektrycznym dÿwigniê gazu (7/) przesun¹æ w pozycjê pe³nego gazu - w³o yæ i przekrêciæ kluczyk (8a/) w stacyjce do pozycji - przekrêciæ kluczyk w stacyjce do pozycji - z chwil¹ uruchomienia silnika zwolniæ kluczyk Wa ne! Kluczyk musi samoczynnie powróciæ do posycji. Podczas pracy maszyn¹ kluczyk musi ci¹gle znajdowaæ siê w pozycji. Lampki kontrolne ³adowania akumulatora (8a/3) i ciœnienia oleju (8a/4) powinne po uruchomieniu silnika zgasn¹æ Zdj 8 a Lampka kontrolna (8a/) zaœwieca siê i pokazuje pracuj¹cy silnik. Lampki kontrolne (8a/5) i (8a/6) nie s¹ zainstalowane. Wa ne! Przy nieregularnej pracy silnika natychmiast wy- ³¹czyæ maszynê, zlokalizowaæ i usun¹æ usterkê. - rozgrzaæ silnik przez ok. 5 min. do temperatury pracy. Wa ne! Przy temperaturach otoczenia poni ej - 5 C nale y przestrzegaæ zaleceñ zawartych w instrukcji obs³ugi producenta silnika Wa ne! Gdyby kluczyk nie samoczynnie nie powróci³ do pos., natychmiast wy³¹czyæ maszynê. W przeciwnym razie istnieje niebezpieczeñstwo uszkodzenia rozrusznika. 8

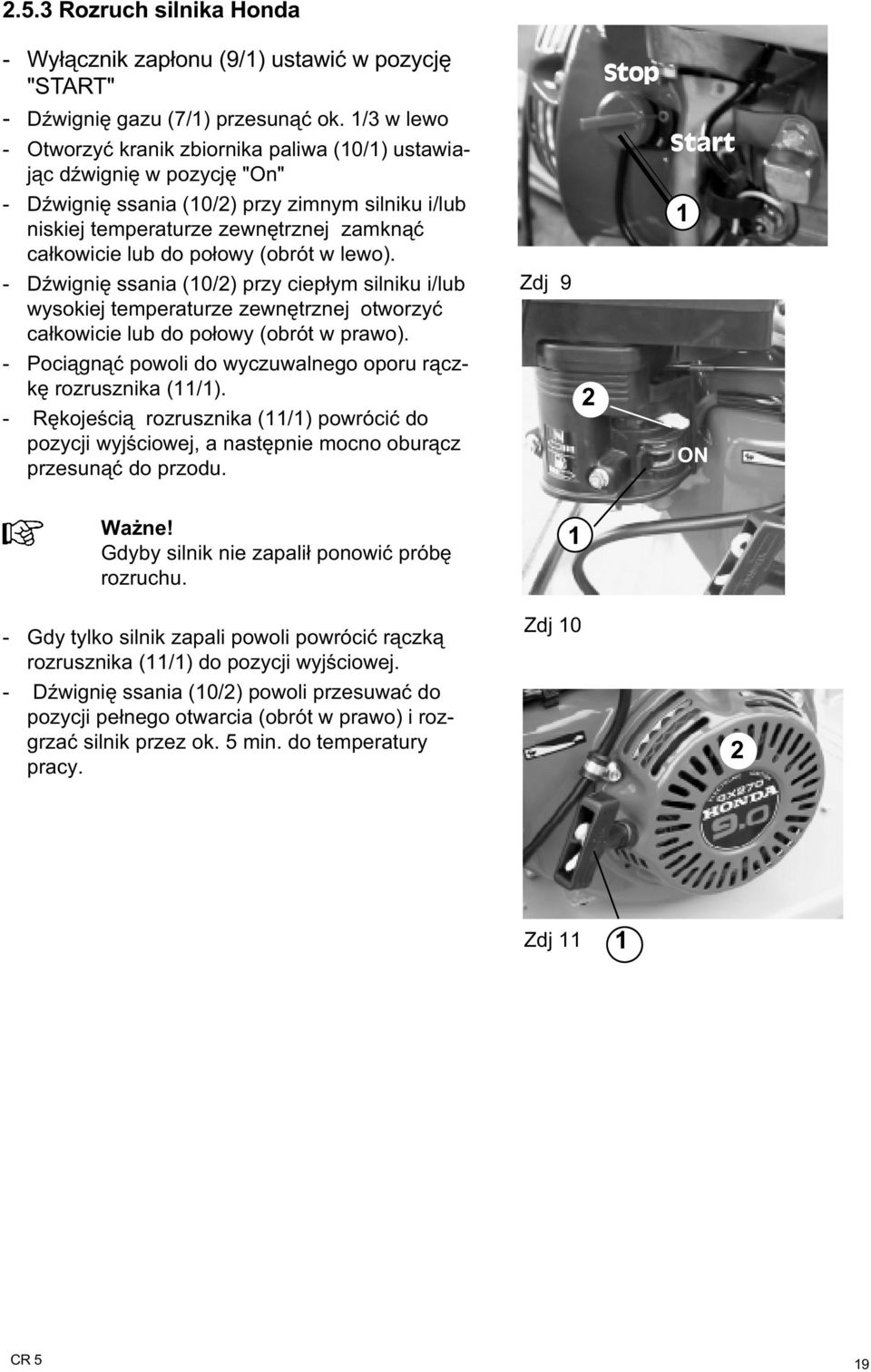

19 .5.3 Rozruch silnika Honda - Wy³¹cznik zap³onu (9/) ustawiæ w pozycjê "START" - DŸwigniê gazu (7/) przesun¹æ ok. /3 w lewo - Otworzyæ kranik zbiornika paliwa (0/) ustawiaj¹c dÿwigniê w pozycjê "On" - DŸwigniê ssania (0/) przy zimnym silniku i/lub niskiej temperaturze zewnêtrznej zamkn¹æ ca³kowicie lub do po³owy (obrót w lewo). - DŸwigniê ssania (0/) przy ciep³ym silniku i/lub wysokiej temperaturze zewnêtrznej otworzyæ ca³kowicie lub do po³owy (obrót w prawo). - Poci¹gn¹æ powoli do wyczuwalnego oporu r¹czkê rozrusznika (/). - Rêkojeœci¹ rozrusznika (/) powróciæ do pozycji wyjœciowej, a nastêpnie mocno obur¹cz przesun¹æ do przodu. Zdj 9 Stop Start ON Wa ne! Gdyby silnik nie zapali³ ponowiæ próbê rozruchu. - Gdy tylko silnik zapali powoli powróciæ r¹czk¹ rozrusznika (/) do pozycji wyjœciowej. - DŸwigniê ssania (0/) powoli przesuwaæ do pozycji pe³nego otwarcia (obrót w prawo) i rozgrzaæ silnik przez ok. 5 min. do temperatury pracy. Zdj 0 Zdj 9

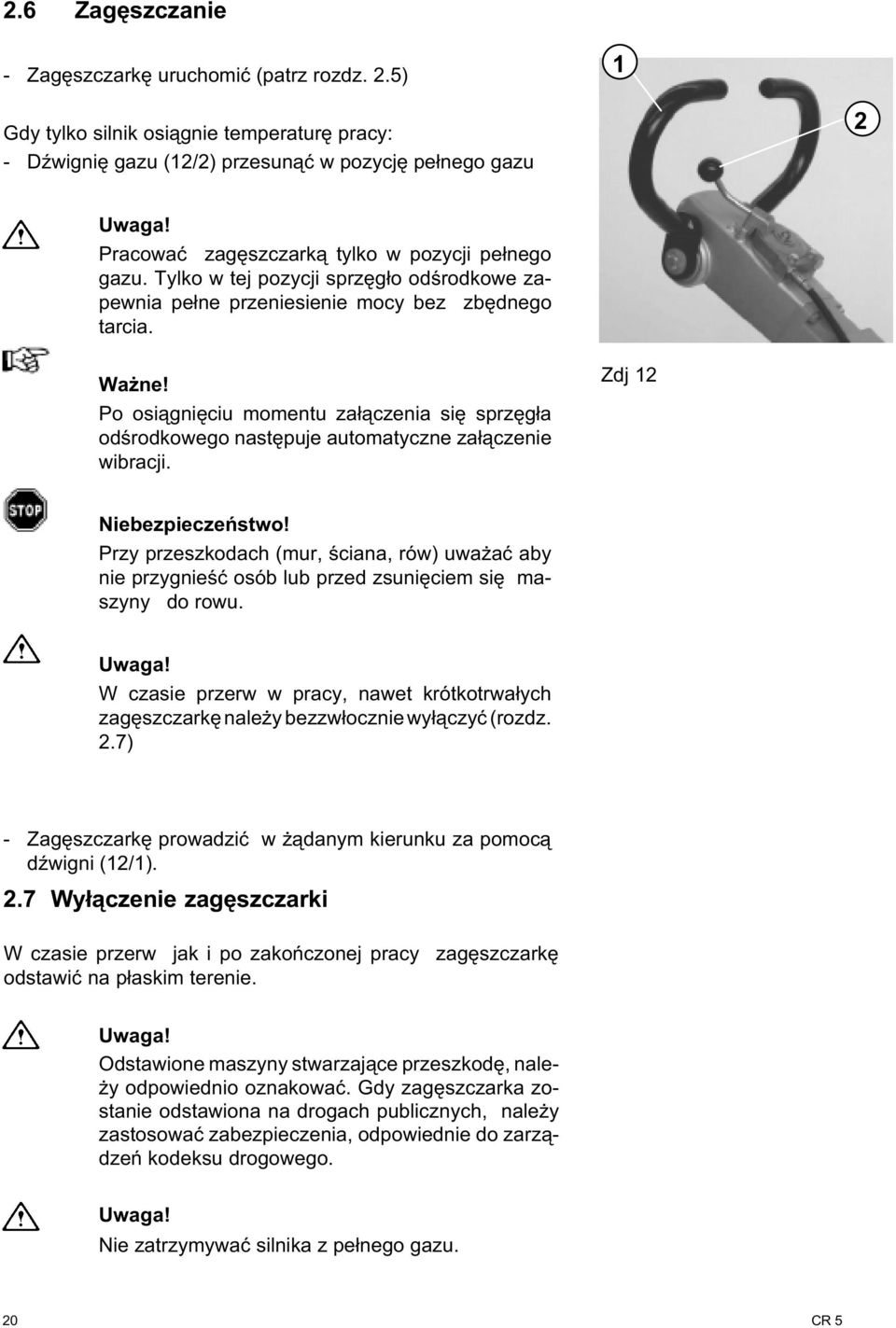

20 .6 Zagêszczanie - Zagêszczarkê uruchomiæ (patrz rozdz..5) Gdy tylko silnik osi¹gnie temperaturê pracy: - DŸwigniê gazu (/) przesun¹æ w pozycjê pe³nego gazu Pracowaæ zagêszczark¹ tylko w pozycji pe³nego gazu. Tylko w tej pozycji sprzêg³o odœrodkowe zapewnia pe³ne przeniesienie mocy bez zbêdnego tarcia. Wa ne! Po osi¹gniêciu momentu za³¹czenia siê sprzêg³a odœrodkowego nastêpuje automatyczne za³¹czenie wibracji. Zdj Niebezpieczeñstwo! Przy przeszkodach (mur, œciana, rów) uwa aæ aby nie przygnieœæ osób lub przed zsuniêciem siê maszyny do rowu. W czasie przerw w pracy, nawet krótkotrwa³ych zagêszczarkê nale y bezzw³ocznie wy³¹czyæ (rozdz..7) - Zagêszczarkê prowadziæ w ¹danym kierunku za pomoc¹ dÿwigni (/)..7 Wy³¹czenie zagêszczarki W czasie przerw jak i po zakoñczonej pracy zagêszczarkê odstawiæ na p³askim terenie. Odstawione maszyny stwarzaj¹ce przeszkodê, nale- y odpowiednio oznakowaæ. Gdy zagêszczarka zostanie odstawiona na drogach publicznych, nale y zastosowaæ zabezpieczenia, odpowiednie do zarz¹dzeñ kodeksu drogowego. Nie zatrzymywaæ silnika z pe³nego gazu. 0

21 .7. Wy³¹czenie silnika Lombardini z rozrusznikiem rêcznym - DŸwigniê gazu (3/) przesun¹æ w kierunku strza³ki. - Silnik pozostawiæ na wolnych obrotach przez parê minut. - Wy³¹czyæ silnik przesuwaj¹c dÿwigniê gazu (3/) do oporu.7. Wy³¹czenie silnika Lombardini z rozrusznikiem elektrycznym - DŸwigniê gazu (3/) przesun¹æ w kierunku strza³ki. - Silnik pozostawiæ na wolnych obrotach przez parê minut. - Przekrêciæ kluczyk w stacyjce do poz."0". - Wyj¹æ kluczyk ze stacyjki (8a/) Zdj Wy³¹czenie silnika HONDA - DŸwigniê gazu (3/) przesun¹æ w prawo do oporu. - Silnik pozostawiæ na wolnych obrotach przez parê minut. - Zamkn¹æ zawór dop³ywu paliwa (4/) przesuwaj¹c dzwigniê w lewo w pozycjê "OFF". - Silnik wy³¹czyæ wy³¹cznikiem "Stopu" (5/). Otwarty Zdj 4 Zamkniêty Stop Start Zdj 5

22 3 Konserwacja 3. Zasady bezpieczeñstwa w pracach konserwacyjnych. Kontrola Zagêszczarki, zale nie od warunków ich wykorzystania i wed³ug potrzeby, jednak e przynajmniej raz do roku powinny byæ dok³adnie skontrolowane przez rzeczoznawcê. Pisemne œwiadectwo kontroli powinno byæ przechowywane do nastêpnego sprawdzenia. Naprawa i konserwacja Naprawy nale y przeprowadzaæ przy wy³¹czonym silniku. Mo na od tego odst¹piæ je eli charakter pracy wymaga w³¹czenia silnika. Dodatkowo nale y zabezpieczyæ ubijak stopowy przed obsuniêciem. Ochrona œrodowiska! Spuszczone z silników materia³y napêdowe nale y przechowywaæ w odpowiednich pojemnikach i utylizowaæ zgodnie z przepisami Przed prac¹ przy niezabezpieczonych czêœciach nale y zabezpieczyæ silnik spalinowy przed nieprzewidzianym uruchomieniem. Po zakoñczonych pracach naprawczych zamocowaæ prawid³owo wszystkie elementy ochronne. Zmiany i przebudowa. Samowolne zmiany i przebudowy zagêszczarek s¹ ze wzglêdów bezpieczeñstwa niedopuszczalne. W przypadku szkód bêd¹cych nastêpstwem wprowadzonych zmian lub przebudowy, wyklucza siê wszelk¹ odpowiedzialnoœæ producenta. A eby zagwarantowaæ bezpieczne i pewne u ytkowanie nale y u ywaæ wy³¹cznie oryginalnych czêœci zamiennych firmy Weber. Postanowienia dotycz¹ce bezpieczeñstwa producenta silników. Prace konserwacyjne przy silnikach s¹ opisane w za³¹czonych przez producenta instrukcjach obs³ugi silników LOMBARDINI /HONDA.

23 3. Przegl¹d konserwacyjny Wszystkie czynnoœci konserwacyjne zagêszczarek zawarte s¹ w dwóch tabelach. Czynnoœci konserwacyjne z tabeli nr (rozdzia³ 3...) nale y przeprowadziæ jednorazowo po pierwszym uruchomieniu. Czynnoœci konserwacyjne z tabeli nr (rozdzia³ 3...) nale y powtarzaæ regularnie. Obie tabele posiadaj¹ jednakow¹ strukturê. W rubryce okres konserwacji podana jest iloœæ godzin, po których nale y urz¹dzenie poddaæ konserwacji. W kolumnie Czêœæ do konserwacji znajduje siê wskazówka w którym podzespole powina byæ przeprowadzona czynnoœæ zawarta w kolumnie Czynnoœæ Konserwacyjna. Rubryka uwagi zawiera: - odnoœnik do odpowiedniego rozdzia³u niniejszej instrukcji obs³ugi i konserwacji, w którym opisano bli ej dane czynnoœci konserwacyjne - odnoœniki do innych dokumentacji, w których opisano bli ej przeprowadzenie czynnoœci konserwacyjnych - zalecenia, przez kogo dana konserwacja winna byæ przeprowadzona 3.. Pierwsza konserwacja Okres konserwacji Czêœæ do konserwacji Czynnoœci konserwacyjne Wskazówka Po pierwszych 0 godz. pracy Silnik - Wymieniæ olej silnikowy # 3.3. Wibrator - Wymieniæ olej # Ca³a maszyna - Sprawdziæ zamocowania wszystkich œrub, w razie potrzeby dokrêciæ 3

24 3.. Okresowa konserwacja Okres konserwacji po ka dych 8 godz pracy Czêœæ do konserwacji Ca³a maszyna Filtr powietrza Czynnoœci konserwacyjne - Sprawdziæ wszystkie podzespo³y na uszkodzenia i zu ycie - Sprawdziæ na uszkodzenia, wyczyœciæ, ew. wymieniæ na nowy Wskazówka # 3.3. Silnik - Sprawdziæ poziom oleju #.4. po ka dych 50 godz pracy Wibrator - Sprawdziæ pasek klinowy na # uszkodzenia / zu ycie Silnik Honda - Wymieniæ olej silnikowy # 3.3. po ka dych 50 godz pracy Ca³a maszyna - Sprawdziæ œwiecê zap³onow¹, ew. wyczyœciæ lub wymieniæ - Sprawdziæ zamocowania wszystkich œrub, w razie potrzeby dokrêciæ Silnik LOMBARDINI - Wymieniæ olej silnikowy # 3.3. po ka dych 500 godz pracy - Wyczyœciæ kana³u ch³odzenia silnika Upowa niony serwis - Wyczyœciæ sito t³umika " Akumulator - Sprawdziæ poziom elektrolitu, ew. uzupe³niæ destylowan¹ wod¹ - Sparwdziæ stan na³adowania akumulatora, ew. na³adowaæ akumulator Wszystkie niemalowane - cienko naoliwiæ elementy Wibrator - Wymieniæ olej # Silnik Honda - Wyczyœciæ gaÿnik, ew. ustawiæ - Wyczyœciæ g³owicê silnika z nagaru Upowa niony serwis - Ustawiæ luz zaworów " Silnik LOMBARDINI - Wymieniæ filtr paliwa # " po ka dych 000 godz pracy Ca³a maszyna - Wyczyœciæ filtr oleju # Wymieniæ filtr powietrza # Sprawdziæ wszystkie podzespo³y na uszkodzenia i zu ycie - Usun¹æ rdzê, zabrudzenia i zu yty smar 4

25 3.3 Opis czynnoœci konserwacyjnych 3.3. Wymiana oleju silnikowego Silnik LOMBARDINI 3 - zagêszczarkê zatrzymaæ w/g opisu (rozdz..7) Olej z silnika spuszczaæ tylko w czasie, gdy silnik jest ustawiony w pozycji pionowej i jest jeszcze ciep³y - pod spust podstawiæ odpowiednie naczynie Zdj 6 Ochrona œrodowiska! U ywaæ odpowiednio du ego naczynia zbiorczego. Zu yty olej usun¹æ nie zanieczyszaj¹c œrodowiska naturalnego Niebezpieczeñstwo! Niebezpieczeñstwo poparzenia gor¹cym olejem. - wykrêciæ bagnet / korek wlewu oleju (6/) - wykrêciæ os³onê spustu oleju (6/) - wkrêciæ rurê spustu oleju (7/) na zawór spustowy silnika (7/) i opró niæ silnik z oleju Zdj 7 Wa ne! Wkrêcenie rury spustowej powoduje otwarcie zaworu i wyp³yw oleju Po ca³kowitym spuszczeniu starego oleju: - wykrêciærurê spustu oleju (7/) - wkrêciæ os³onê spustu oleju (7/) - nape³niæ olejem silnik poprzez otwór wlewu oleju (6/) (iloœæ oleju i rodzaj patrz 3.4) - sprawdziæ poziom oleju w/g rozdz wkrêciæ miarkê poziomu oleju (6/) i mocno dokrêciæ. Sprawdziæ szczelnoœæ. 5

26 3.3.. Czyszczenie filtra oleju w silniku LOMBARDINI - zagêszczarkê zatrzymaæ w/g opisu (rozdz..7) - spuœciæ olej z silnika (rozdz 3.3.) - odkrêciæ œrubê (8/) i zdj¹æ pokrywê (8/) - wyj¹æ filtr oleju (9/) z obudowy silnika i wymieniæ na nowy - w³o yæ filt oleju do obudowy silnika (0/) - Dokrêciæ obudowê filtra oleju (8/) œrubami (8/). Ochrona œrodowiska! Zu yty olej usun¹æ nie zanieczyszaj¹c œrodowiska naturalnego. Zabrudzone czyœciwo usun¹æ nie zanieczyszczaj¹c œrodowiska naturalnego - nape³niæ silnik olejem wg opisu rozdz 3.3. Zdj 8 Sprawdziæ szczelnoœæ uk³adu! Zdj 9 Zdj 0 6

27 Silnik HONDA - Zagêszczarkê zatrzymaæ w/g opisu (rozdz..7) Olej z silnika spuszczaæ tylko w czasie, gdy silnik jest ustawiony w pozycji pionowej i jest jeszcze ciep³y - pod spust podstawiæ odpowiednie naczynie Zdj Ochrona œrodowiska! U ywaæ odpowiednio du ego naczynia zbiorczego. Zu yty olej usun¹æ nie zanieczyszaj¹c œrodowiska naturalnego Niebezpieczeñstwo! Niebezpieczeñstwo poparzenia gor¹cym olejem. 3 - wykrêciæ bagnet / korek wlewu oleju (/) - wykrêciæ os³onê spustu oleju (/3) - wkrêciæ rurê spustu oleju (/) na zawór spustowy silnika (/) i opró niæ silnik z oleju Zdj Wa ne! Wkrêcenie rury spustowej powoduje otwarcie zaworu i wyp³yw oleju Po ca³kowitym spuszczeniu starego oleju: - wykrêciærurê spustu oleju (/) - wkrêciæ os³onê spustu oleju (/3) - nape³niæ olejem silnik poprzez otwór wlewu oleju (/) (iloœæ oleju i rodzaj patrz 3.4) - sprawdziæ poziom oleju w/g rozdz wkrêciæ miarkê poziomu oleju (/) i mocno dokrêciæ. - Sprawdziæ szczelnoœæ. 7

28 3.3. Filtr powietrza; czyszczenie, wymiana Silnik LOMBARDINI - odkrêciæ œrubê mocuj¹c¹ (3/) i zdj¹æ pokrywê (3/) z filtra powietrza - wyj¹æ wk³ad filtra powietrza (4/) z obudowy(4/) i wytrzepaæ lub wydmuchaæ sprê onympowietrzem Je eli ni ej podanym sposobem nie osi¹gnie siê wystarczaj¹cego efektu oczyszczenia filtra (np. z powodu zawilgocenia lub zanieczyszczenia filtra olejem), nale y wymieniæ wk³ad filtra na nowy (rodzaj patrz rozdz.3.4.) Zdj 3 - w³o yæ wk³ad filtra (4/) do obudowy - za³o yæ pokrywê (3/) na obudowê i dokrêciæ œrubê (3/) Zdj 4 8

29 3.3.. Silnik HONDA - Odkrêciæ nakrêtkê (5/) i zdj¹æ pokrywê (5/) z obudowy - Odkrêciæ œrubê (7/) mocuj¹c¹ wk³ad filtra - Wyj¹æ wk³ad filtra powietrza (6/) - Zdj¹æ wstêpny filtr powietrza (6/) - Wymyæ wstêpny wk³ad filtra (6/) w benzynie lub œrodku pior¹cym, a nastêpnie wysuszyæ - Wytrzepaæ lub wydmuchaæ g³ówny filtr powietrza (6/) z zabrudzenia Ochrona œrodowiska! Œrodki pior¹ce usun¹æ nie zanieczyszaj¹c œrodowiska naturalnego Zdj 5 Je eli ni ej podanym sposobem nie osi¹gnie siê wystarczaj¹cego efektu oczyszczenia filtra (np. z powodu zawilgocenia lub zanieczyszczenia filtra olejem), nale y wymieniæ wk³ad filtra na nowy (rodzaj patrz rozdz.3.4.) - Za³o yæ wstêpny filtr (6/) na wk³ad filtra (6/) - Za³o yæ kpl. filtr (7/) i zabezpieczyæ œrub¹ (7/) - Za³o yæ pokrywê na obudowê (5/) i zabezpieczyæ œrub¹ (5/) Zdj 6 Zdj 7 9

30 3.3.3 Wymiana filtra paliwa - zagêszczarkê zatrzymaæ w/g opisu (rozdz..7) Niebezpieczeñstwo! Czynnoœæ ta mo e byæ dokonana jedynie przy zimnym silniku Silnik LOMBARDINI Zdj 8 - zdj¹æ zaciski (8/) z przewodów (8/) filtra paliwa (8/3) i pró niæ ca³kowicie zbiornik paliwa - poluzowaæ zacisk (8/4) filtra paliwa (8/3) i wymieniæ filtr paliwa na nowy - za³o yæ przewody paliwa (8/) na nowy filtr paliwa i zamocowaæ zaciskami (8/) Ochrona œrodowiska! Resztki rozlanego paliwa natychmiast wytrzeæ. Zu yty filtr paliwa i nasycone paliwem czyœciwo usun¹æ nie zanieczyszaj¹c œrodowiska naturalnego. NIe u ywaæ maszyny bez zamontowanego filtra paliwa. Niebezpieczeñstwo uszkodzenia uk³adu zasilania silnika. Zwróciæ uwagê na szczelniœæ uk³adu zasilania paliwa 30

31 3.3.4 Silnik Lombardini Sprawdzenie stanu i naci¹gu paska klinowego - Zagêszczarkê jak opisano w rozdz..7 wy³¹czyæ - Zdj¹æ os³onê paska klinowego (30/) poprzez odkrêcenie œrub (30/). - Sprawdziæ stan paska klinowego (3/) na rysy, zdarcia, zu ycie. - Przy nadmiernym zu yciu, pasek klinowy wymieniæ, wg opisu rozdz Zwróciæ uwagê na prawid³owy bieg paska klinowego na tarczy pasowej Zdj 30 Pasek klinowy jest naci¹gany poprzez specjaln¹ budowê sprzêg³a odœrodkowego Wymiana paska klinowego - Odkrêciæ górn¹ i doln¹ os³onê paska klinowego ( 30/ i 30/) - Wykrêciæ œrubê mocuj¹c¹ ( 3/) z sprzêg³a odœrodkowego - Wkrêciæ œrubê pomocnicz¹ (M6x00) (3/) z ca³ym gwintem w sprzêg³o odœrodkowe (3/) i zdj¹æ sprzêg³o odœrodkowe z sto ka wa³u korbowego silnika - Wykrêciæ œrubê pomocnicz¹ (3/) ze sprzêg³a - Za³o yæ nowy pasek klinowy (3a/) najpierw na ko³o pasowe wibratora, a nastêpnie na sprzêg³o odœrodkowe (3a/) Zdj 3 Zwróciæ uwagê na prawid³ow¹ d³ugoœæ paska klinowego - Za³o yæ sprzêg³o odœrodkowe na sto ek wa³u korbowego silnika - Zamocowaæ sprzêg³o odœrodkowe œrub¹ (3/) - Zamocowaæ os³onê paska klinowego (30/ i 30/) Zwróciæ uwagê na prawid³owy bieg paska klinowego na tarczy pasowej zw³aszcza po pracach naprawczych. Zdj 3 3 Zdj 3a 3

32 3.3.5 Silnik Honda Sprawdzenie stanu i naci¹gu paska klinowego - Zagêszczarkê jak opisano w rozdz..7 wy³¹czyæ - Zdj¹æ os³onê paska klinowego poprzez odkrêcenie œrub (30a/). - Sprawdziæ stan paska klinowego (3a/) na rysy, zdarcia, zu ycie. - Przy nadmiernym zu yciu, pasek klinowy wymieniæ, wg opisu rozdz Zwróciæ uwagê na prawid³owy bieg paska klinowego na tarczy pasowej Pasek klinowy jest naci¹gany poprzez specjaln¹ budowê sprzêg³a odœrodkowego Zdj 30 a Wymiana paska klinowego - Odkrêciæ górn¹ i doln¹ os³onê paska klinowego (30a/ i 30a/) poprzez odkrêcenie œrub mocuj¹cych - Zdj¹æ stary pasek klinowy - Zamocowaæ nowy pasek klinowy (3a/) Zdj 3 a Zwróciæ uwagê na prawid³ow¹ d³ugoœæ paska klinowego Zwróciæ uwagê na prawid³owy bieg paska klinowego na tarczy pasowej zw³aszcza po pracach naprawczych. Zdj 3 a 3

33 3.3.6 Wymiana oleju w wibratorze - Zagêszczarkê wg opisu w rozdz..7 wy³¹czyæ Olej wymieniaæ tylko przy ciep³ej maszynie. Niebezpieczeñstwo! Przy wszystkich pracach naprawczo-konserwacyjnych zabezpieczyæ maszynê przed zsuniêciem - Niebezpieczeñstwo skaleczenia!! - Ustawiæ zagêszczarkê w sposób u³atwiaj¹cy dostêp do œruby spustu oleju (33/) Zdj 33 Oczyœciæ œrubê spustu/ wlewu oleju (33/) z zabrudzenia. - Przygotowaæ odpowiednio du e naczynie zbiorcze zu ytego oleju - Wykrêciæ œrubê spustu/wlewu oleju (33/) - Opró niæ wibrator z oleju (33/) Zwróciæ uwagê na czystoœæ gwintu œrub. Ochrona œrodowiska! Resztki rozlanego oleju natychmiast wytrzeæ. Zu yty olej i nasycone olejem czyœciwo usun¹æ nie zanieczyszaj¹c œrodowiska naturalnego. Zdj 34 - Nachyliæ zagêszczarkê u³atwiaj¹c wlew oleju - Nape³niæ wibrator olejem (iloœæ i rodzaj oleju patrz rozdz. 3.4) Wkrêciæ œrubê wlewu/spustu (33/) oleju Hydrauliczna zmiana kierunku pracy maszyny G³owica sterunj¹ca (34/) wype³niona zosta³a olejem hydraulicznym. Poprzez ruch dÿwigni (34/) nastêpuje zmiana kierunku pracy maszyny. G³owica steruj¹ca po³¹czona jest z skrzynk¹ zabieraka (36/) poprzez przewód hydrauliczny W przypadku problemów z sterowaniem maszyny wykonaæ nastêpuj¹ce czynnoœci: - Odkrêciæ œrubê wlewu oleju (35/) w g³owicy steruj¹cej (35/). - Nape³niæ g³owicê olejem hydraulicznym (rodzaj oleju patrz. rozdz. 3.4) wg rys. 36. Prowadnicê rêczn¹ ustawiæ pionowo. - Wkrêciæ œrubê wlewu oleju (35/) - Odpowietrzyæ uk³ad hydrauliczny poprzez poluzowanie œruby odpowietrzaj¹cej (36/) w skrzynce zabieraka (36/). - Mocno dokrêciæ œrubê odpowietrzaj¹c¹ (36/) Zdj 35 Zdj 36 33

34 3.4 Tabela iloœci nape³niania Element Rodzaj paliwa Iloœæ Lato Zima HD LOMBARDINI HONDA Silnik Olej silnikowy SAE 0 W 40,5 l, l (-0 ~ + 50 C) API - CD CE -CF-CG lub SHPD lub CCMC - D - D3 - PD Zbiornik paliwa Diesel Olej napêdowy wg DIN 560-DK lub BS869-A/A lub STM D975-D/D 5,0 l Wibrator Normalna benzyna bezo³owiowa wg DIN 5607 Syntetyczny olej API GL-5/GL-4 Pierwsze nape³nianie Fuchs Titan 5 Speed SL 75 W 90 0,75 6,0 l Prze³¹cznik hydrauliczny Olej hydrauliczny ISO VG 46, Pierwsze nape³nianie Fuchs Renolin MR 46 MC wg potrzeby Miejsca smarowania Smar wysokociœnieniowy (litowy), wg DIN 585-KPF wg potrzeby 34

35 4 Zak³ócenia w pracy 4. Uwagi ogólne Je eli wystêpuj¹ na jakieœ zak³ócenia w pracy zagêszczarki, nale y post¹piæ nastêpuj¹co: - zatrzymaæ zagêszczarkê zgodnie z opisem (rozdz..7) - zlokalizowaæ zak³ócenia (patrz rozdz szukanie przyczyny usterki) - usun¹æ przyczynê usterki (patrz rodz. 3 - Konserwacja, Przegl¹dy konserwacyjne lub rozdz. - Opis urz¹dzenia). Wskazówka! Usuniêcie usterek dotycz¹cych silnika opisane jest w instrukcji warszatatowej producenta silnika. Szczegó³owy opis czynnoœci naprawczych podanych w rozdz.4.. umo liwia szybkie usuniêcie usterki. Wa ne jest zachowanie kolejnoœci podczas naprawy. Prace konserwacyjno-naprawcze przeprowadzaæ tylko przy u yciu w³aœciwych i sprawnych narzêdzi. Jednoczeœnie nale y przestrzegaæ wszystkich zaleceñ i wskazówek niniejszej INSTRUKCJI OBS UGI I KONSERWACJI i zachowaniem przepisów bezpieczeñstwa pracy. Je eli po wymianie jakiegoœ elementu usterka nie zosta³a usuniêta, nale y przeprowadziæ nastêpn¹, opisan¹ czynnoœæ naprawcz¹. W przypadku niemo noœci usuniêcia usterki mimo przeprowadzenia kolejnych, opisanych czynnoœci, usterkê winnien usun¹æ autoryzowany serwis. 35

36 4. Przyczyny i usuwanie usterek Usterka Przyczyna Naprawa Uwagi Zagêszczarki nie mo na uruchomiæ B³¹d obs³ugi wykonaæ czynnoœci uruchomienia jak opisano #.5 Brak paliwa sprawdziæ zapas paliwa #.4. Zabrudzony filtr paliwa wymieniæ # Zabrudzony filtr powietrza Uszkodzony/roz³adowany akumulator sprawdziæ filtr powietrza ew. wymieniæ wymieniæ / na³adowaæ akumulator # 3.3. # 4.3. Uszkodzony bezp iecznik wymieniæ bezpiecznik # 4.3. Brak wibracji / brak lub zbyt wolny posuw do przodu OpóŸniona zmiana kierunku pracy Uszkodzony pasek klinowy wymieniæ pasek klinowy # Zapowietrzony uk³ad hydrauliczny odpowietrzyæuk³ad hydrauliczny # Wskazówki dla u ytkowników w Polsce Ze wzglêdu na poziom ha³asu na stanowisku operatora konieczne jest stosowanie ochronników s³uchu np.: MWD, ELA II Poziom ekspozycji na ha³as odniesiony do 8-godzinnego dnia pracy: L = 94,4 db(a) Maksymalny poziom dÿwiêku A wg Szczytowy poziom dÿwiêku C L = 98,0 db(a) L = 3,0 db(c) Ze wzglêdu na to, e drgania na stanowisku pracy operatora przekraczaj¹ wartoœci normatyczne zaleca siê u ywanie rêkawic antywibracyjnych: awx,œr =,93 m/s awy, œr = 4,9 m/s awz,œr = 4,8 m/s Zagêszczarka zaliczona zosta³a do III kategorii wg PN-90/N W zwi¹zku z powy szym zaleca siê ograniczenie czasu ekspozycji ze wzg. na ha³as i drgania do ok.65 minut. Dalsze informacje uzyskacie Pañstwo u autoryzowanych sprzedawców firmy Weber lub bezpoœrednio w siedzibie firmy. 36

37 4.4 Obs³uga i konserwacja 4.4. Wymiana akumulatora - Zagêszczarkê wg opisu w rozdz..7 wy³¹czyæ - Wykrêciæ œruby mocuj¹ce (37/) i zdj¹æ os³onê akumulatora (37/). - Poluzowaæ klemy zasilaj¹ce (38/) Najpierw zdj¹æ zasilaj¹cy "Minusowy " przewód Zdj 37 - Wykrêciæ œruby (38/) i wyj¹æ akumulator Wskazówka! Zabudowê wykonaæ w odwrotnej kolejnoœci Wymiana bezpiecznika Zdj 38 - Zagêszczarkê wg opisu w rozdz..7 wy³¹czyæ - Wykrêciæ œruby mocuj¹ce (37/) i zdj¹æ os³onê akumulatora (37/) - Zdj¹æ os³onê (39/) skrzynki bezpieczników (39/) - Wyj¹æ uszkodzony bezpiecznik i zamontowaæ nowy (40/) o wartoœci 0 A. Zdj 39 0 Amp. Zdj 40 37

38 5 Zasady przechowywania maszyn Je eli zachodzi potrzeba przechowywania maszyny przez d³u szy okres (ok. -6 miesiêcy), np. w okresie zimowym to nale y zagêszczarkê przechowywaæ w miejscu suchym i wolnym od mrozu. Przedtem nale y jednak wykonaæ wszystkie zalecane czynnoœci opisane w rozdz. 5.. Przed przyst¹pieniem do pracy po okresie zimowym nale y wykonaæ czynnoœci opisane w rozdz. 5.. Gdyby zachodzi³a potrzeba d³u szego przechowywania maszyny (powy ej 6 miesi¹cy), nale y skontaktowaæ siê z autoryzowanym serwisem Firmy WEBER 5. Czynnoœci przed zimowym przechowywaniem maszyny Czêœæ do konserwacji Czynnoœci konserwacyjne Ca³a zagêszczarka - dok³adnie wyczyœciæ - sprawdziæ szczelnoœæ, mocowanie i stan techniczny maszyny - w razie potrzeby wynik³e usterki usun¹æ Uwagi Silnik - sprawdziæ i ew. uzupe³niæ poziom oleju #.4. - w miejscu przechowywania maszynê uruchomiæ do temp. pracy - maszynê wy³¹czyæ #.7 Zbiornik paliwa - uzupe³niæ poziom paliwa do dolnej krawêdzi wlewu #.4. Akmumulator - Wymontowaæ; skontrolowaæ stan na³adowania, ew. na³adowaæ; skontrolowaæ poziom elektrolitu, ew. uzupe³niæ destylowan¹ wod¹ # 4.3. Wszystkie nie malowane czêœci - cienko naoliwiæ 5. Ponowne u ycie maszyny po okresie zimowym Czêœæ do konserwacji Ca³a zagêszczarka - dok³adnie wyczyœciæ Czynnoœci konserwacyjne Uwagi Akumulator - - wykonaæ czynnoœci jak przy pierwszym uruchomieniu Sprawdziæ stan na³adowania, ew. na³adowaæ. Zabudowaæ akumulator do maszyny #.4. #

39 6 Weber Maschinentechnik GmbH Zapytania, w¹ tpliwoœci, problemy rozwi¹ zane zostan¹ : Niemcy WEBER Maschinentechnik GmbH Postfach Bad Laasphe - Rückershausen Telefon Telefax 0754 / / 3980 Holandia WEBER Machinetechniek B.V. Graafschap Hornelaan AC Weert Telefon Telefax / / Francja WEBER Technologie S.a.r.l. 6 rue d Arsonval Chassieu Telefon Telefax / / 7790 Polska WEBER Maschinentechnik Sp. z o.o. ul. Grodziska Stara Wieœ/ Nadarzyn Telefon Telefax / / / Stany Zjednoczone i Kanada WEBER Machine (USA), Inc. 40 Johnson Ave Bangor, ME 0440 Telefon Telefax / 947 / / 947 / 545 Ameryka Po³udniowa WEBER Maschinentechnik do Brasil Ltda Rua Sete de Setembro, Novo Hamburgo, RS Brasil Telefon Telefax / /

40 > Zagêszczarki gruntu > Ubijaki stopowe > Walce wibracyjne > Przecinarki > Wibratory wg³êbne i przetwornice > Silniki wibracyjne > Pi³y stolikowe > Zacieraczki do betonu > oraz... MASCHINENTECHNIK Sp. z o.o Stara Wieœ / Nadarzyn ul. Grodziska 7 Tel / / Tel / / Fax / /
