1 Zamawiający POLITECHNIKA POZNAŃSKA pl. Marii Skłodowskiej Curie 5, Poznań nazwa opracowania PROGRAM FUNKCJONALNO-UŻYTKOWY (PFU) nazwa zamówienia INSTALACJE WEWNĄTRZBUDYNKOWE NISKOPRĄDOWE OPRACOWANIE SZCZEGÓŁOWE INSTALACJA REJESTRACJI CZASU PRACY nazwa i adres obiektu budowlanego CENTRUM MECHATRONIKI BIOMECHANIKI I NANOINŻYNIERII CMBiN Kampus Warta, strefa 8U, działka nr 3, Poznań oznaczenie opracowania CMBiN PFU IWN 4 kody wiodące , kod grupy robót opracowali mgr inż. Marek Gosławski, mgr Andrzej Tadych koordynator IT+BMS mgr inż. Tomasz Kokowski kierownik tematu mgr. inż. arch. Elżbieta Dolińska. projektant CMBiN Poznań, 9 września 2010 r.

2 SZCZEGÓŁOWY SPIS ZAWARTOŚCI INSTALACJA REJESTRACJI CZASU PRACY 1. Część opisowa Przedmiot zamówienia Przedmiot opracowania Charakterystyczne parametry obiektu budowlanego Ogólne właściwości funkcjonalno-użytkowe Zadania systemu Funkcje systemu Wymagania dotyczące rejestratorów czasu pracy Wymagania dotyczące kart rejestracji czasu pracy Wymagania dotyczące zgodności z użytkowanym systemem rozliczania czasu pracy Wymagania dotyczące zasilania Wymagania dotyczące połączenia urządzeń Część informacyjna Obowiązujące przepisy i normy Wykaz projektów wykonawczych i dokumentacji, z którymi musi zapoznać się Wykonawca Część rysunkowa Schemat blokowy systemu RCP z wykorzystaniem rejestratora SD CMBiN PFU IWN 4 strona 2

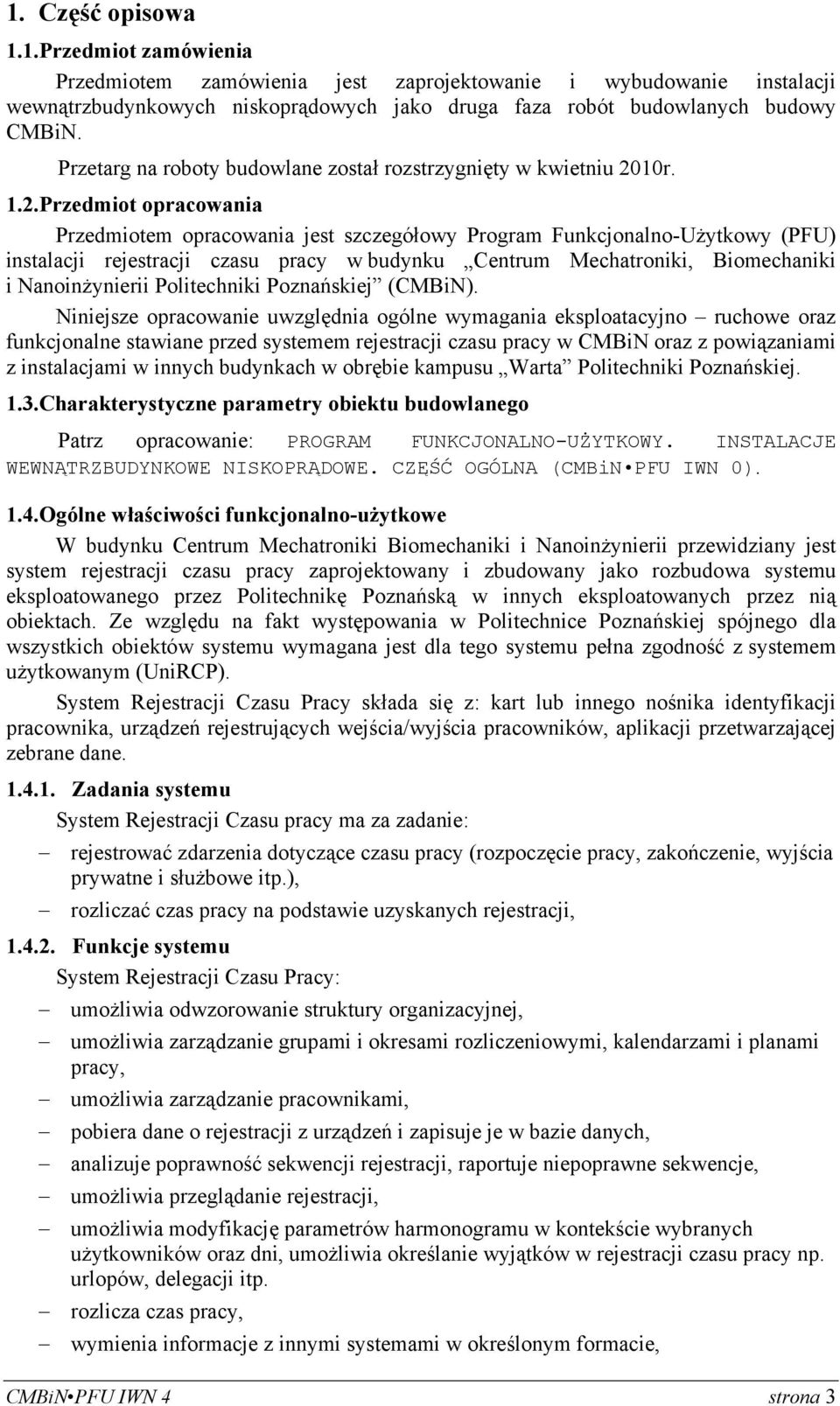

3 1. Część opisowa 1.1.Przedmiot zamówienia Przedmiotem zamówienia jest zaprojektowanie i wybudowanie instalacji wewnątrzbudynkowych niskoprądowych jako druga faza robót budowlanych budowy CMBiN. Przetarg na roboty budowlane został rozstrzygnięty w kwietniu 2010r. 1.2.Przedmiot opracowania Przedmiotem opracowania jest szczegółowy Program Funkcjonalno-Użytkowy (PFU) instalacji rejestracji czasu pracy w budynku Centrum Mechatroniki, Biomechaniki i Nanoinżynierii Politechniki Poznańskiej (CMBiN). Niniejsze opracowanie uwzględnia ogólne wymagania eksploatacyjno ruchowe oraz funkcjonalne stawiane przed systemem rejestracji czasu pracy w CMBiN oraz z powiązaniami z instalacjami w innych budynkach w obrębie kampusu Warta Politechniki Poznańskiej. 1.3.Charakterystyczne parametry obiektu budowlanego Patrz opracowanie: PROGRAM FUNKCJONALNO-UŻYTKOWY. INSTALACJE WEWNĄTRZBUDYNKOWE NISKOPRĄDOWE. CZĘŚĆ OGÓLNA (CMBiN PFU IWN 0). 1.4.Ogólne właściwości funkcjonalno-użytkowe W budynku Centrum Mechatroniki Biomechaniki i Nanoinżynierii przewidziany jest system rejestracji czasu pracy zaprojektowany i zbudowany jako rozbudowa systemu eksploatowanego przez Politechnikę Poznańską w innych eksploatowanych przez nią obiektach. Ze względu na fakt występowania w Politechnice Poznańskiej spójnego dla wszystkich obiektów systemu wymagana jest dla tego systemu pełna zgodność z systemem użytkowanym (UniRCP). System Rejestracji Czasu Pracy składa się z: kart lub innego nośnika identyfikacji pracownika, urządzeń rejestrujących wejścia/wyjścia pracowników, aplikacji przetwarzającej zebrane dane Zadania systemu System Rejestracji Czasu pracy ma za zadanie: rejestrować zdarzenia dotyczące czasu pracy (rozpoczęcie pracy, zakończenie, wyjścia prywatne i służbowe itp.), rozliczać czas pracy na podstawie uzyskanych rejestracji, Funkcje systemu System Rejestracji Czasu Pracy: umożliwia odwzorowanie struktury organizacyjnej, umożliwia zarządzanie grupami i okresami rozliczeniowymi, kalendarzami i planami pracy, umożliwia zarządzanie pracownikami, pobiera dane o rejestracji z urządzeń i zapisuje je w bazie danych, analizuje poprawność sekwencji rejestracji, raportuje niepoprawne sekwencje, umożliwia przeglądanie rejestracji, umożliwia modyfikację parametrów harmonogramu w kontekście wybranych użytkowników oraz dni, umożliwia określanie wyjątków w rejestracji czasu pracy np. urlopów, delegacji itp. rozlicza czas pracy, wymienia informacje z innymi systemami w określonym formacie, CMBiN PFU IWN 4 strona 3

4 umożliwia raportowanie, przedstawia w sposób graficzny występujące zdarzenia Wymagania dotyczące rejestratorów czasu pracy Rejestrator Czasu Pracy: jest przystosowany do odczytu kart zbliżeniowych, rejestruje oraz przechowuje w pamięci wewnętrznej wszystkie zdarzenia dotyczące wejść i wyjść (numer karty, datę, godzinę oraz tryb rejestracji), umożliwia rejestrację minimum zdarzeń, przechowuje w pamięci rejestratora wszystkie uprawnienia kart wraz z ewentualnymi ograniczeniami, może sterować urządzeniami wykonawczymi (elektrozamek, kołowrót itp.) oraz może współpracować z dodatkowym, zewnętrznym czytnikiem, komunikuje się z komputerem za pośrednictwem typowych interfejsów (RS232, RS422, RS485 lub LAN), posiada podświetlany wyświetlacz informujący o dacie i trybie rejestracji, umożliwiający jednocześnie prezentowanie komunikatów tekstowych, bilansu czasu pracy, aktualnej informacji o urlopach, bieżącej godziny i dnia tygodnia, posiada klawiaturę umożliwiającą wybranie trybu rejestracji oraz indywidualnego kodu użytkownika, sygnalizuje w sposób wizualny i akustyczny rejestrację, posiada własny zegar synchronizowany rzez aplikację. Rejestratory czasu pracy powinny być zlokalizowane przy wejściach do budynku na poziomie parteru (3 rejestratory) Wymagania dotyczące kart rejestracji czasu pracy Identyfikatorem elektronicznym pracownika w systemie jest wieloaplikacyjna karta elektroniczna z interfejsem bezkontaktowym o parametrach określonych jak dla identyfikatora pracownika uczelni, z położeniem szczególnego nacisku na sposób komunikacji (ISO A, protokół T=CL oraz emulacja protokołu Mifare). Identyfikacja użytkownika opiera się o numer seryjny karty odczytywany interfejsem bezkontaktowym (CSN) Wymagania dotyczące zgodności z użytkowanym systemem rozliczania czasu pracy System rejestracji czasu pracy wykorzystywany w Politechnice Poznańskiej w pełni spełnia wymagania użytkownika. Platformę sprzętową systemu rozliczania czasu pracy w Centrum Mechatroniki Biomechaniki i Nanoinżynierii należy więc zrealizować w trybie rozbudowy istniejącej platformy: UniRCP Wymagania dotyczące zasilania System powinien umożliwiać pracę w przypadku braku zasilania w czasie 72 godzin. Wszystkie elementy systemu powinny posiadać autonomiczne źródła podtrzymania zasilania (elementy wykonawcze, serwery systemowe) lub być podłączone do źródła zasilania gwarantującego zasilanie przez określony czas (stacje robocze, monitory, aktywne urządzenia sieciowe zapewniające transmisję danych). Wymaganie podtrzymania pracy systemu przez określony wyżej czas dotyczy także systemów składowych systemu zarządzania bezpieczeństwem (jeśli zostały wskazane inne, należy przyjąć większą ze wskazanych wartości) Wymagania dotyczące połączenia urządzeń Transmisja danych odbywać się będzie z wykorzystaniem lokalnej sieci komputerowej (LAN). Okablowanie sieci prowadzone jest wg zasad określonych w opracowaniu PROGRAM CMBiN PFU IWN 4 strona 4

5 FUNKCJONALNO-UŻYTKOWY. INSTALACJE WEWNĄTRZBUDYNKOWE NISKOPRĄDOWE. INSTALACJA OKABLOWANIA STRUKTURALNEGO (CMBiN PFU IWN 1). CMBiN PFU IWN 4 strona 5

6 2. Część informacyjna 2.1.Obowiązujące przepisy i normy Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane z późniejszymi zmianami (Dz.U nr 89 poz. 414), EN 50167, Sectional Specification For Horizontal Floor Wiring Cables With A Common Overall Screen For Use In Digital Communication EN 50168, Sectional Specification For Work Area Wiring Cables With A Common Overall Screen For Use In Digital Communication EN 50169, Sectional Specification For Backbone Cables, Riser And Campus, With A Common Overall Screen For Use In Digital Communication PN EN 50173, Information Technology - Generic Cabling Systems PN EN 50174, Information Technology - Cabling Installation 2.2.Wykaz projektów wykonawczych i dokumentacji, z którymi musi zapoznać się Wykonawca Patrz opracowanie PROGRAM FUNKCJONALNO-UŻYTKOWY. INSTALACJE WEWNĄTRZBUDYNKOWE NISKOPRĄDOWE. CZĘŚĆ OGÓLNA (CMBiN PFU IWN 0). CMBiN PFU IWN 4 strona 6

7 3. Część rysunkowa 3..1.Schemat blokowy systemu RCP z wykorzystaniem rejestratora SD-1660 CMBiN PFU IWN 4 strona 7
