3 Część opisowa Przedmiot zamówienia Przedmiot zamówienia został opisany w części 3 SIWZ. Przedmiot opracowania Przedmiotem opracowania jest szczegółowy Program Funkcjonalno Użytkowy (PFU) instalacji monitoringu wizyjnego w budynku hali sportowej Politechniki Poznaoskiej. Niniejsze opracowanie uwzględnia ogólne wymagania eksploatacyjne oraz funkcjonalne stawiane przed systemem monitoringu wizyjnego w hali sportowej oraz z powiązaniami z instalacjami w innych budynkach w obrębie kampusu Warta Politechniki Poznaoskiej. Charakterystyczne parametry obiektu budowlanego Charakterystyczne parametry obiektu budowlanego zostały opisane w części 3 SIWZ. Ogólne właściwości funkcjonalno-użytkowe W budynku hali sportowej przewidziany jest system monitoringu wizyjnego (CCTV). System należy zaprojektowad jako rozbudowa systemu eksploatowanego przez Politechnikę Poznaoską w innych obiektach. System monitoringu wizyjnego należy zaprojektowad jako dualny (kolorowy/monochromatyczny). Obraz kolorowy przekazywany przy dobrym oświetleniu pozwalający na odczytanie większej ilości informacji jest przełączany automatycznie przy słabym oświetleniu do trybu czarno białego. W instalacji monitoringu wizyjnego należy zastosowad kamery wewnętrzne obserwujące ciągi komunikacyjne wewnątrz budynku. Zadania systemu Projektowany system monitoringu wizyjnego ma podnosid poziom bezpieczeostwa użytkowników korzystających z obiektu oraz ułatwiad pracownikom odpowiedzialnym za bezpieczeostwo pełnienie dozoru poprzez: umożliwienie obserwacji wybranych obszarów wewnątrz oraz w otoczeniu budynku, rejestrację obrazu, obserwację alarmową wybranych obszarów w oparciu o definiowane przez użytkownika zdarzenia, rejestrację obrazu dla tych zdarzeo oraz ich znakowanie. Funkcje systemu Do najważniejszych cech jakie musi spełniad system monitoringu wizyjnego w hali sportowej należą: modułowa architektura systemu i jego elastycznośd pod względem rozbudowy, dotycząca zarówno modułów oprogramowania jak i urządzeo oraz użytkowników, obsługa powszechnie stosowanych typów kamer: wewnętrznych, zewnętrznych, kolorowych, monochromatycznych, analogowych, cyfrowych o różnych rozmiarach matrycy itd. architektura oprogramowania typu klient-serwer umożliwiająca jednoczesną pracę wielu użytkowników wykonujących równolegle różne zadania, działanie w trybie on-line oraz zapewnienie co najmniej rejestracji obrazu w przypadku awarii komunikacji, uruchamianie i konfigurowanie komponentów systemu z poziomu serwera lub stacji roboczej, Strona 3 z 9

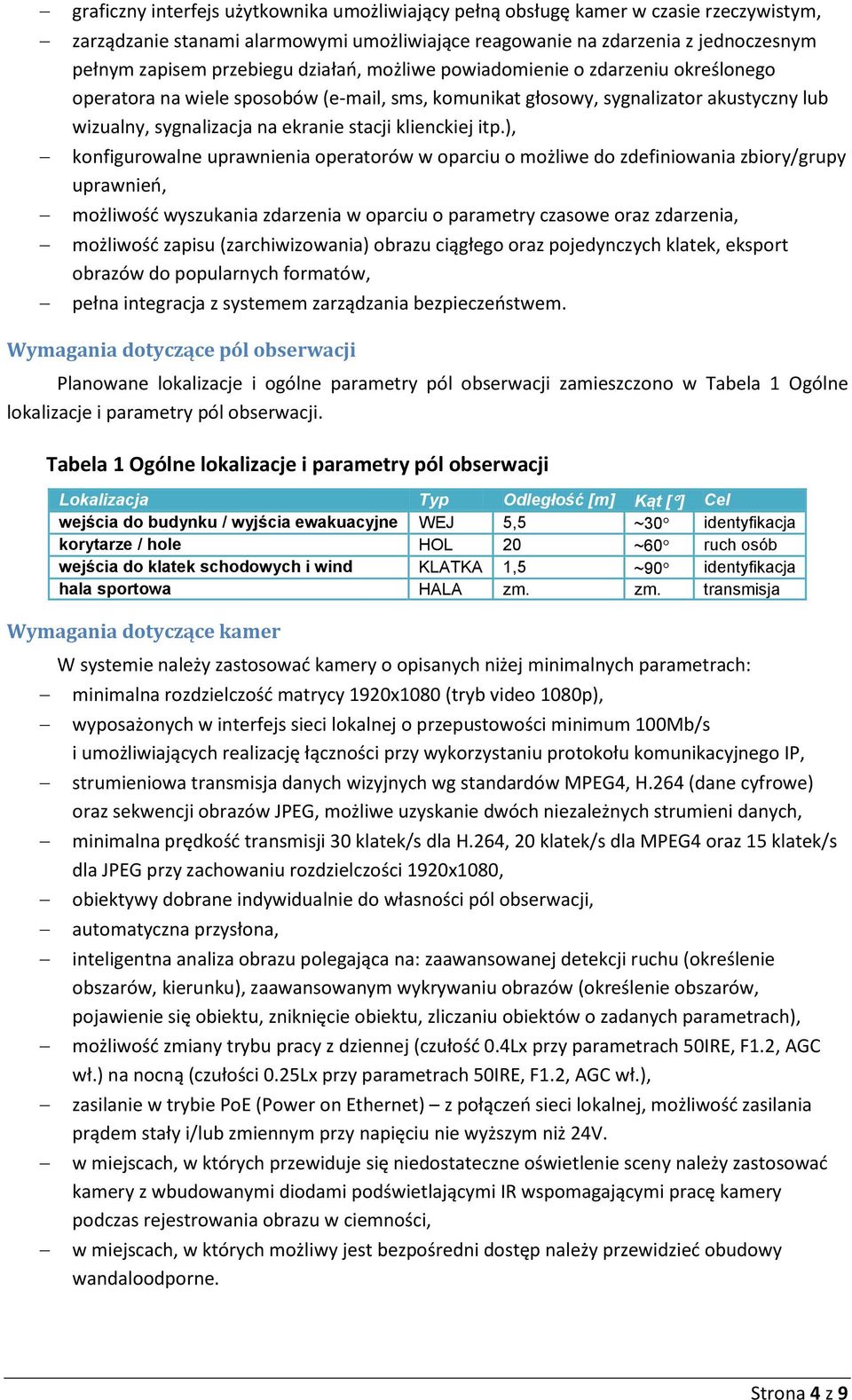

4 graficzny interfejs użytkownika umożliwiający pełną obsługę kamer w czasie rzeczywistym, zarządzanie stanami alarmowymi umożliwiające reagowanie na zdarzenia z jednoczesnym pełnym zapisem przebiegu działao, możliwe powiadomienie o zdarzeniu określonego operatora na wiele sposobów ( , sms, komunikat głosowy, sygnalizator akustyczny lub wizualny, sygnalizacja na ekranie stacji klienckiej itp.), konfigurowalne uprawnienia operatorów w oparciu o możliwe do zdefiniowania zbiory/grupy uprawnieo, możliwośd wyszukania zdarzenia w oparciu o parametry czasowe oraz zdarzenia, możliwośd zapisu (zarchiwizowania) obrazu ciągłego oraz pojedynczych klatek, eksport obrazów do popularnych formatów, pełna integracja z systemem zarządzania bezpieczeostwem. Wymagania dotyczące pól obserwacji Planowane lokalizacje i ogólne parametry pól obserwacji zamieszczono w Tabela 1 Ogólne lokalizacje i parametry pól obserwacji. Tabela 1 Ogólne lokalizacje i parametry pól obserwacji Lokalizacja Typ Odległość [m] Kąt [] Cel wejścia do budynku / wyjścia ewakuacyjne WEJ 5,5 ~30 identyfikacja korytarze / hole HOL 20 ~60 ruch osób wejścia do klatek schodowych i wind KLATKA 1,5 ~90 identyfikacja hala sportowa HALA zm. zm. transmisja Wymagania dotyczące kamer W systemie należy zastosowad kamery o opisanych niżej minimalnych parametrach: minimalna rozdzielczośd matrycy 1920x1080 (tryb video 1080p), wyposażonych w interfejs sieci lokalnej o przepustowości minimum 100Mb/s i umożliwiających realizację łączności przy wykorzystaniu protokołu komunikacyjnego IP, strumieniowa transmisja danych wizyjnych wg standardów MPEG4, H.264 (dane cyfrowe) oraz sekwencji obrazów JPEG, możliwe uzyskanie dwóch niezależnych strumieni danych, minimalna prędkośd transmisji 30 klatek/s dla H.264, 20 klatek/s dla MPEG4 oraz 15 klatek/s dla JPEG przy zachowaniu rozdzielczości 1920x1080, obiektywy dobrane indywidualnie do własności pól obserwacji, automatyczna przysłona, inteligentna analiza obrazu polegająca na: zaawansowanej detekcji ruchu (określenie obszarów, kierunku), zaawansowanym wykrywaniu obrazów (określenie obszarów, pojawienie się obiektu, zniknięcie obiektu, zliczaniu obiektów o zadanych parametrach), możliwośd zmiany trybu pracy z dziennej (czułośd 0.4Lx przy parametrach 50IRE, F1.2, AGC wł.) na nocną (czułości 0.25Lx przy parametrach 50IRE, F1.2, AGC wł.), zasilanie w trybie PoE (Power on Ethernet) z połączeo sieci lokalnej, możliwośd zasilania prądem stały i/lub zmiennym przy napięciu nie wyższym niż 24V. w miejscach, w których przewiduje się niedostateczne oświetlenie sceny należy zastosowad kamery z wbudowanymi diodami podświetlającymi IR wspomagającymi pracę kamery podczas rejestrowania obrazu w ciemności, w miejscach, w których możliwy jest bezpośredni dostęp należy przewidzied obudowy wandaloodporne. Strona 4 z 9

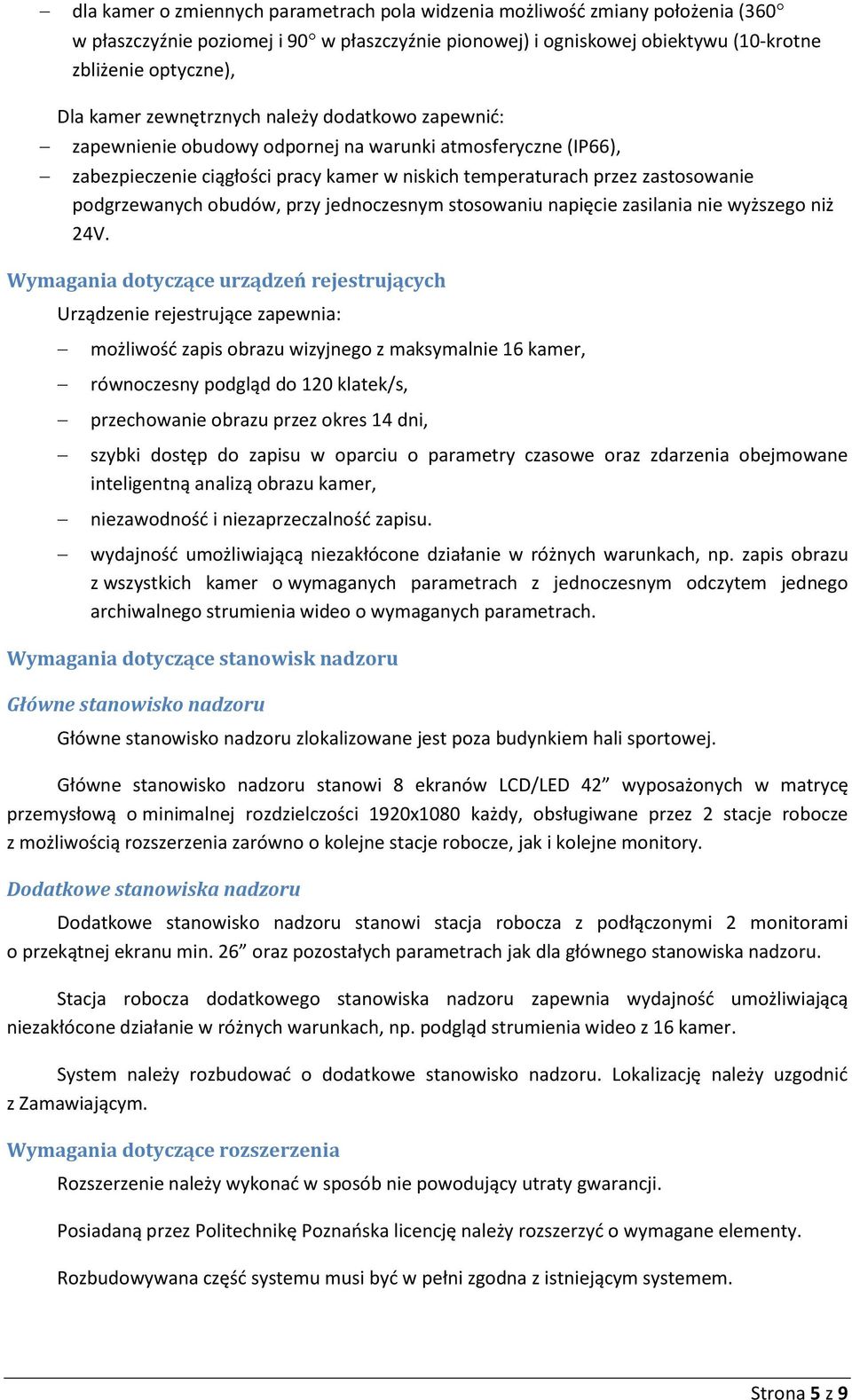

5 dla kamer o zmiennych parametrach pola widzenia możliwośd zmiany położenia (360 w płaszczyźnie poziomej i 90 w płaszczyźnie pionowej) i ogniskowej obiektywu (10-krotne zbliżenie optyczne), Dla kamer zewnętrznych należy dodatkowo zapewnid: zapewnienie obudowy odpornej na warunki atmosferyczne (IP66), zabezpieczenie ciągłości pracy kamer w niskich temperaturach przez zastosowanie podgrzewanych obudów, przy jednoczesnym stosowaniu napięcie zasilania nie wyższego niż 24V. Wymagania dotyczące urządzeń rejestrujących Urządzenie rejestrujące zapewnia: możliwośd zapis obrazu wizyjnego z maksymalnie 16 kamer, równoczesny podgląd do 120 klatek/s, przechowanie obrazu przez okres 14 dni, szybki dostęp do zapisu w oparciu o parametry czasowe oraz zdarzenia obejmowane inteligentną analizą obrazu kamer, niezawodnośd i niezaprzeczalnośd zapisu. wydajnośd umożliwiającą niezakłócone działanie w różnych warunkach, np. zapis obrazu z wszystkich kamer o wymaganych parametrach z jednoczesnym odczytem jednego archiwalnego strumienia wideo o wymaganych parametrach. Wymagania dotyczące stanowisk nadzoru Główne stanowisko nadzoru Główne stanowisko nadzoru zlokalizowane jest poza budynkiem hali sportowej. Główne stanowisko nadzoru stanowi 8 ekranów LCD/LED 42 wyposażonych w matrycę przemysłową o minimalnej rozdzielczości 1920x1080 każdy, obsługiwane przez 2 stacje robocze z możliwością rozszerzenia zarówno o kolejne stacje robocze, jak i kolejne monitory. Dodatkowe stanowiska nadzoru Dodatkowe stanowisko nadzoru stanowi stacja robocza z podłączonymi 2 monitorami o przekątnej ekranu min. 26 oraz pozostałych parametrach jak dla głównego stanowiska nadzoru. Stacja robocza dodatkowego stanowiska nadzoru zapewnia wydajnośd umożliwiającą niezakłócone działanie w różnych warunkach, np. podgląd strumienia wideo z 16 kamer. System należy rozbudowad o dodatkowe stanowisko nadzoru. Lokalizację należy uzgodnid z Zamawiającym. Wymagania dotyczące rozszerzenia Rozszerzenie należy wykonad w sposób nie powodujący utraty gwarancji. Posiadaną przez Politechnikę Poznaoska licencję należy rozszerzyd o wymagane elementy. Rozbudowywana częśd systemu musi byd w pełni zgodna z istniejącym systemem. Strona 5 z 9

6 Wymagania dotyczące zasilania System umożliwia pracę w przypadku braku zasilania w czasie 36 godzin. Wszystkie elementy systemu posiadają autonomiczne źródła podtrzymania zasilania (elementy wykonawcze, serwery systemowe) lub są podłączone do źródła zasilania gwarantującego zasilanie przez określony czas (stacje robocze, monitory, urządzenia sieciowe). Zasilanie elementów systemu należy zaprojektowad i wykonad z wykorzystaniem odrębnej rozdzielnicy elektrycznej. Dla centralnego autonomicznego źródła zasilania należy zapewnid modułową budowę, przy czym pojedynczy moduł nie powinien byd większy niż 3U. Należy zapewnid możliwośd zdalnego monitorowania źródeł zasilania. Wymagania dotyczące połączenia urządzeń Transmisja danych odbywa się z wykorzystaniem wydzielonej lokalnej sieci komputerowej. Okablowanie sieci wrażliwych (KD, CCTV, SWiN) prowadzone jest w oddzieleniu od okablowania ogólnego stosowania. Wszystkie urządzenia sieciowe przeznaczone są wyłącznie do obsługi podsieci monitoringu wizyjnego. Urządzenia sieciowe gwarantują jednoczesny przesył sygnału wizyjnego o maksymalnych przyjętych parametrach dla wszystkich podłączonych do nich urządzeo. Transmisja danych wychodząca na zewnątrz budynku odbywa się przez sied szkieletową Politechniki Poznaoskiej. Urządzenia sieciowe umożliwiają podłączenie infrastruktury transmisji danych systemu kontroli dostępu do sieci szkieletowej Politechniki Poznaoskiej oraz integrację w systemie zarządzania uczelnianą infrastrukturą sieciową. Montażu urządzeo sieciowych należy dokonad w uzgodnieniu z jednostką organizacyjną Politechniki Poznaoskiej zajmującą się obsługą sieci komputerowej. Wymagania dotyczące współpracy z innymi systemami System monitoringu wizyjnego umożliwia pełną integrację z systemem kontroli dostępu, systemem sygnalizacji włamania i napadu oraz systemem zarządzania bezpieczeostwem polegającą na możliwości: przekazania obrazu z kamery CCTV, sterowania kamerą CCTV z systemu kontroli dostępu i z systemu zarządzania bezpieczeostwem, przyjmowania od innych systemów polecenia oznakowania zapisu znacznikiem czasowym i zdarzenia. Po uruchomieniu systemu należy zaktualizowad te elementy systemu kontroli dostępu i systemu zarządzania bezpieczeostwem, które dotyczą systemu monitoringu wizyjnego (uzupełnid punkty kontroli dostępu, umieścid je na schematach i grafikach, dodad obsługę zgodnie z uzgodnionym z zamawiającym scenariuszem). Aktualizacji systemu kontroli dostępu należy dokonad w sposób nie powodujący utraty gwarancji użytkowanego systemu. Szczegółowe właściwości funkcjonalno użytkowe UWAGA! W przypadku zmiany przeznaczenia pomieszczeo należy bezwzględnie dostosowad do niego obszar objęty monitoringiem. Strona 6 z 9

7 Pola obserwacji kamer Tabela 2. Rozmieszczenie kamer Nr pom. Nazwa pomieszczenia Typ ZSh 1.1 Hala sportowa 3 (2xHALA + 1xWEJ) ZSh 1.2 Komunikacja 6 (2xWEJ + 2xKLATKA + 2xHOL) Tabela 3. Liczby kamer Typ Liczba WEJ 3 HOL 2 KLATKA 2 HALA 2 razem 9 Wymogi dotyczące gwarancji i serwisu. Wykonawca zobowiązany jest do zapewnienia gwarancji przez minimum 24 miesiące na urządzenia oraz wykonane instalacje, licząc od dnia odbioru technicznego przedmiotu przetargu (podpisania protokołu odbioru). Okres niesprawności, od dnia zgłoszenia niesprawności do dnia przywrócenia pełnej sprawności jest wyłączony z okresu gwarancji. W przypadku konieczności naprawy urządzeo w wyspecjalizowanej jednostce serwisowej w okresie gwarancji, dostawę do i od niej zapewnia Wykonawca oraz ponosi koszty transportu i ryzyko przewozu. Wykonawca zobowiązany jest do świadczenia usług serwisu technicznego przez okres 24 miesięcy. W ramach serwisu technicznego należy dokonywad przeglądów sprzętu i instalacji nie rzadziej niż raz w miesiącu. Wykonawca zapewnia następujące warunki serwisu: maksymalny czas reakcji serwisu na zgłoszoną awarię: nie dłużej niż 24 godziny od momentu zgłoszenia awarii, maksymalny czas zapewnienia sprawności systemu (usunięcie usterki): nie dłużej niż 48 godzin od momentu zgłoszenia awarii. Wytyczne dla innych branż Budowlana Prowadzenie okablowania oraz instalację urządzeo należy prowadzid zgodnie z wytycznymi dla branży budowlanej Doprowadzenie zasilania oraz sygnału do kamer zewnętrznych należy wykonad z uwzględnieniem przepustów przez ściany budynku przeznaczonych do tego celu. Elektryczna Zasilanie należy doprowadzid zgodnie z wytycznymi przyjętymi w projekcie instalacji elektrycznej. Strona 7 z 9

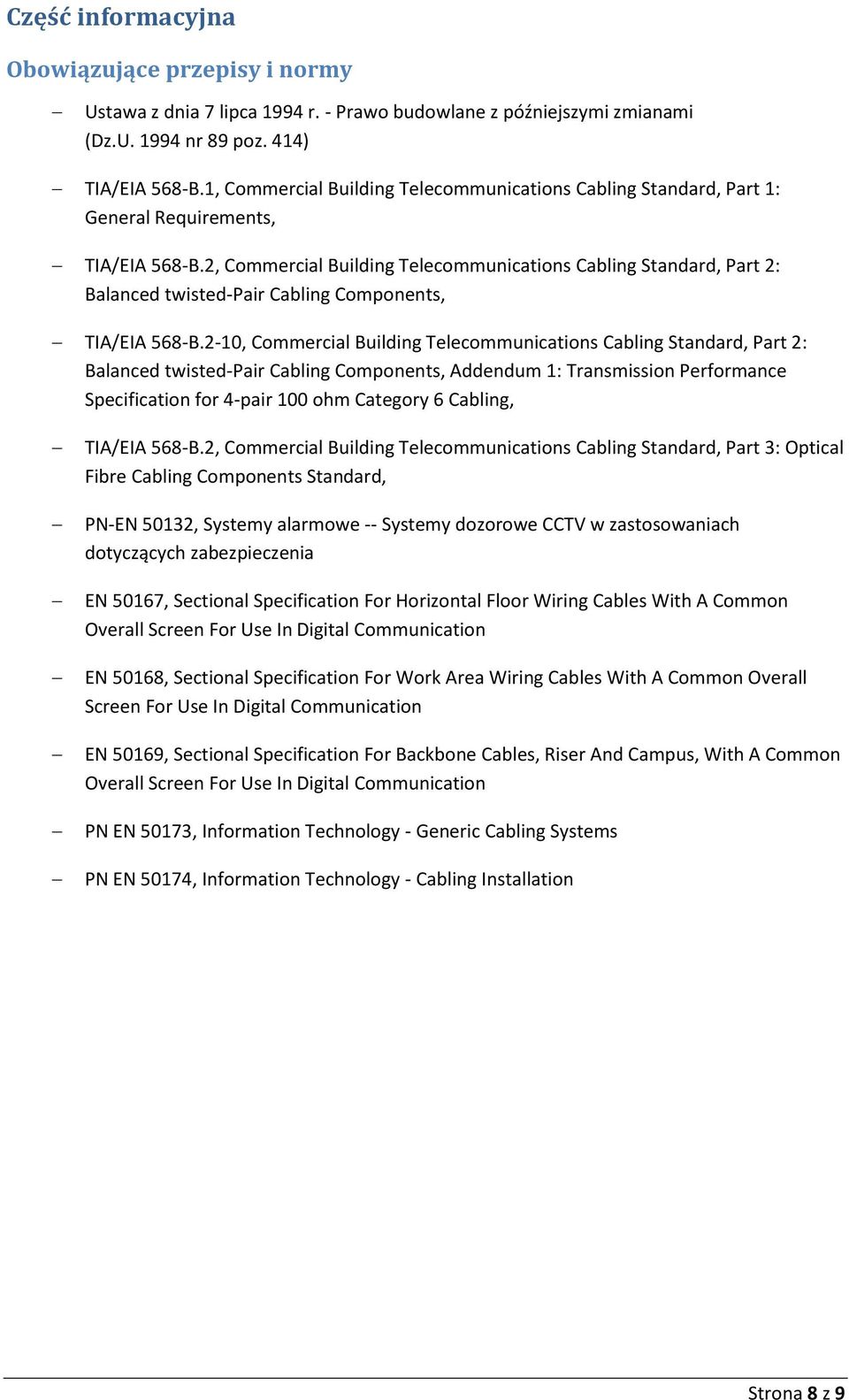

8 Część informacyjna Obowiązujące przepisy i normy Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane z późniejszymi zmianami (Dz.U nr 89 poz. 414) TIA/EIA 568-B.1, Commercial Building Telecommunications Cabling Standard, Part 1: General Requirements, TIA/EIA 568-B.2, Commercial Building Telecommunications Cabling Standard, Part 2: Balanced twisted-pair Cabling Components, TIA/EIA 568-B.2-10, Commercial Building Telecommunications Cabling Standard, Part 2: Balanced twisted-pair Cabling Components, Addendum 1: Transmission Performance Specification for 4-pair 100 ohm Category 6 Cabling, TIA/EIA 568-B.2, Commercial Building Telecommunications Cabling Standard, Part 3: Optical Fibre Cabling Components Standard, PN-EN 50132, Systemy alarmowe -- Systemy dozorowe CCTV w zastosowaniach dotyczących zabezpieczenia EN 50167, Sectional Specification For Horizontal Floor Wiring Cables With A Common Overall Screen For Use In Digital Communication EN 50168, Sectional Specification For Work Area Wiring Cables With A Common Overall Screen For Use In Digital Communication EN 50169, Sectional Specification For Backbone Cables, Riser And Campus, With A Common Overall Screen For Use In Digital Communication PN EN 50173, Information Technology - Generic Cabling Systems PN EN 50174, Information Technology - Cabling Installation Strona 8 z 9
