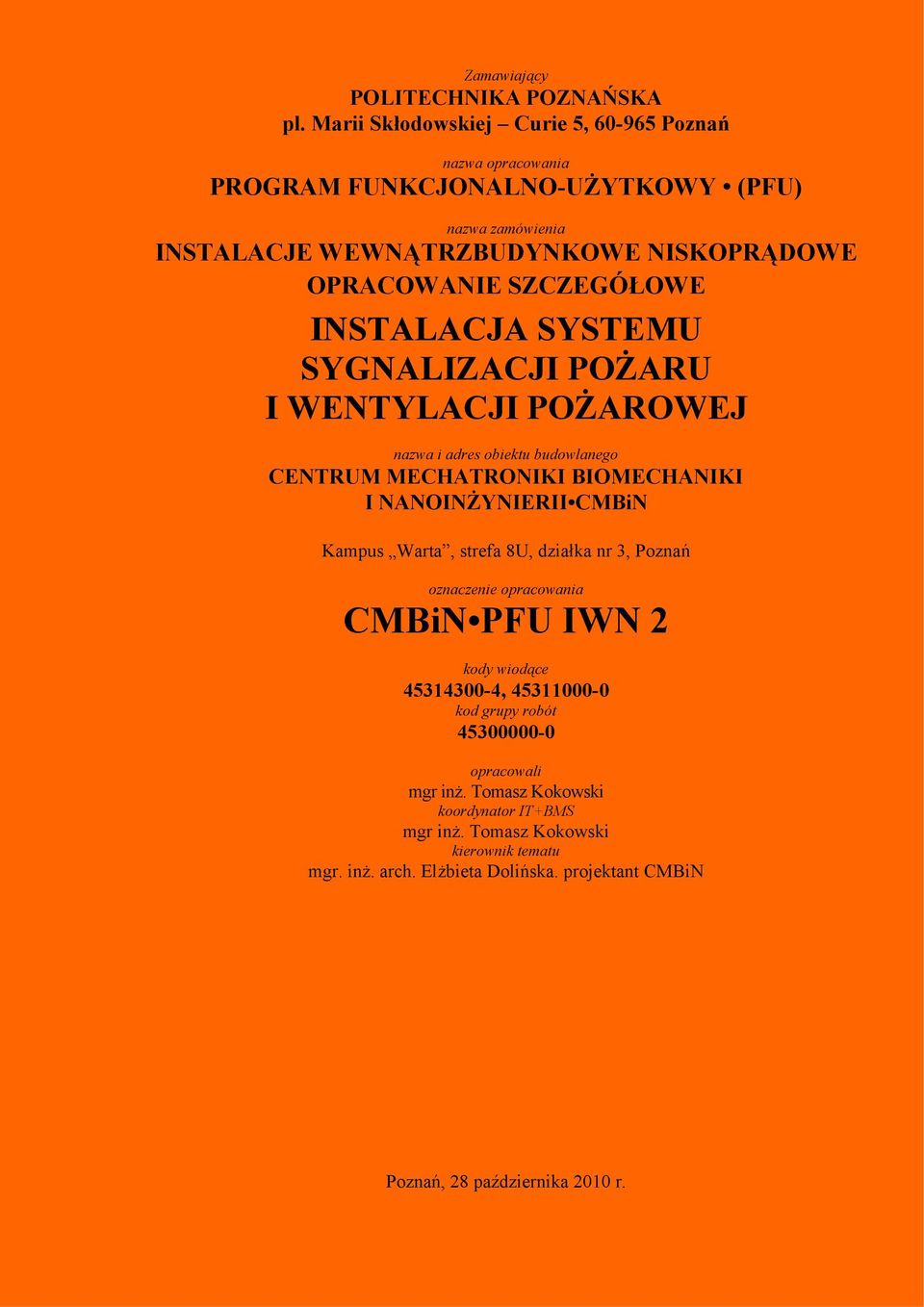

1 Zamawiający POLITECHNIKA POZNAŃSKA pl. Marii Skłodowskiej Curie 5, Poznań nazwa opracowania PROGRAM FUNKCJONALNO-UŻYTKOWY (PFU) nazwa zamówienia INSTALACJE WEWNĄTRZBUDYNKOWE NISKOPRĄDOWE OPRACOWANIE SZCZEGÓŁOWE INSTALACJA SYSTEMU SYGNALIZACJI POŻARU I WENTYLACJI POŻAROWEJ nazwa i adres obiektu budowlanego CENTRUM MECHATRONIKI BIOMECHANIKI I NANOINŻYNIERII CMBiN Kampus Warta, strefa 8U, działka nr 3, Poznań oznaczenie opracowania CMBiN PFU IWN 2 kody wiodące , kod grupy robót opracowali mgr inż. Tomasz Kokowski koordynator IT+BMS mgr inż. Tomasz Kokowski kierownik tematu mgr. inż. arch. Elżbieta Dolińska. projektant CMBiN Poznań, 28 października 2010 r.

2 SZCZEGÓŁOWY SPIS ZAWARTOŚCI INSTALACJA SYSTEMU SYGNALIZACJI POŻARU I WENTYLACJI POŻAROWEJ 1. Część opisowa Przedmiot zamówienia Przedmiot opracowania Charakterystyczne parametry obiektu budowlanego Ogólne właściwości funkcjonalno-użytkowe instalacji Wymagania funkcjonalne na poziomie zarządzania Zakres dostaw i realizacji w ramach procedury przetargowej Część informacyjna Przepisy prawne i normy związane z wykonaniem przedmiotu zamówienia Wykaz projektów wykonawczych i dokumentacji z którymi musi zapoznać się Wykonawca... 8 BTiCW PFU IWN 2 strona 2

3 1. Część opisowa 1.1.Przedmiot zamówienia Przedmiotem zamówienia jest zaprojektowanie i wybudowanie instalacji wewnątrzbudynkowych niskoprądowych jako druga faza robót budowlanych budowy CMBiN. Przetarg na roboty budowlane został rozstrzygnięty w kwietniu 2010r. 1.2.Przedmiot opracowania Przedmiotem opracowania jest szczegółowy Program Funkcjonalno-Użytkowy (PFU) instalacji Systemu Sygnalizacji Pożaru i Zasilania Klap p.poż w budynku Centrum Mechatroniki, Biomechaniki i Nanoinżynierii Politechniki Poznańskiej (CMBiN). Niniejsze opracowanie uwzględnia ogólne wymagania eksploatacyjno ruchowe oraz funkcjonalne stawiane przed systemem SAP w obrębie CMBiN oraz z powiązaniami z istniejącymi systemami BAS/BMS i SMS/MM8000 w kampusie Warta Politechniki Poznańskiej. 1.3.Charakterystyczne parametry obiektu budowlanego Patrz opracowanie: PROGRAM FUNKCJONALNO-UŻYTKOWY. INSTALACJE WEWNĄTRZBUDYNKOWE NISKOPRĄDOWE. CZĘŚĆ OGÓLNA (CMBiN PFU IWN 0). 1.4.Ogólne właściwości funkcjonalno-użytkowe instalacji System Sygnalizacji Pożaru zgodnie z wymogami musi objąć wszystkie pomieszczenia znajdujące w budynku Zadaniem systemu sygnalizacji pożaru jest podniesienie bezpieczeństwa zasobów majątkowych przed ryzykiem związanym z wystąpieniem pożaru oraz poprzez wczesne ostrzeganie zapewnienie ochrony życia ludzkiego. Możliwe jest to dzięki zastosowaniu odpowiednich czujek podłączonych do centralki sygnalizacji pożaru. Pozwala to na dostosowanie sposobu ochrony do rodzaju zgromadzonych w monitorowanym obiekcie przedmiotów spalających się w różny sposób Podstawowe funkcje systemu to: wykrycie pożaru w początkowej fazie jego powstawania, powiadomienie o powstałym zagrożeniu osób przebywających na terenie obiektu, powiadomienie jednostki PSP, automatyczne rozpoczęcie procedur umożliwiających bezpieczną ewakuację osób przebywających na terenie obiektu, automatyczne rozpoczęcie procedur (sterownie systemami zewnętrznymi w tym wentylacji i klimatyzacji) zapewniających zminimalizowanie możliwości rozprzestrzeniania się ognia i zagrożenia pożarowego na obiekcie, automatyczne rozpoczęcie procedur (sterownie systemami zewnętrznymi w tym zasilania energetycznego) zapewniających zwiększenie bezpieczeństwa osób i mienia, monitorowanie stanu położenia zaworu odcinającego instalację wody bytowej od instalacji hydrantów p.poż. monitorowanie stanu poprawności działania zewnętrznych systemów bezpieczeństwa pożarowego, BTiCW PFU IWN 2 strona 3

4 monitorowanie stanów i sygnalizacja stanów nienormalnych urządzeń technicznych i innych instalacji znajdujących się na obiekcie, przekazywanie informacji o stanie systemu (stanie jego elementów) i stanach alarmowych do innych systemów bezpieczeństwa i automatyki budynku, współpraca z systemami integrującymi i zarządzającymi instalacjami budynkowymi. W szczególności w przypadku powstania pożaru SSP powinien w miarę potrzeb sterować m. in.: wyłączeniem wentylacji i klimatyzacji w danej strefie pożarowej budynku, uruchomieniem wentylacji oddymiającej (otwarcie klap dymowych, uruchomienie wentylatorów oddymiających, napowietrzających, odcięcie zaworu pożarowego wody, itp.), zamykaniem odpowiednich sekcji klap pożarowych wentylacji ogólnej budynku, pracą systemów gaszących, priorytetowym uruchomieniem instalacji Dźwiękowego Systemu Ostrzegawczego, uruchomieniem systemu ewakuacyjnego (otwarcie drzwi ewakuacyjnych), urządzeniem transmisji alarmu do PSP, zamknięciem głównego zaworu gazu, zamknięciem oddzieleń pożarowych jeśli istnieją, sprowadzeniem wind na poziom ewakuacji, zamknięciem zaworu odcinającego instalację wody bytowej od instalacji hydrantów p.poż.. System sygnalizacji pożaru powinien także monitorować stany różnych urządzeń technologicznych zainstalowanych na obiekcie, używanych w akcji pożarowej i odpowiedzialnych za bezpieczeństwo, takich jak: położenie klap pożarowych w kanałach wentylacyjnych położenie bram i drzwi w ścianach oddzieleń stref pożarowych. W przypadku pożaru drzwi lub bramy powinny się automatycznie zamknąć i zapewnić sprawne zamknięcie stref pożarowych. Do centrali SSP może być wysyłany sygnał o całkowitym zamknięciu oddzieleń, aby w przypadku ich wadliwego działania obsługa otrzymała natychmiastową i jednoznaczną informacje. położenie klap oddymiających, położenie zaworu odcinającego instalację wody bytowej od instalacji hydrantów p.poż. (otwarty / zamknięty), stany hydroforu (awaria, brak zasilania), uruchomienie ROP w szafce hydrantowej (ROP-ręczny ostrzegacz pożaru), stany central wentylacyjnych (awaria, brak zasilania), stany zasilaczy (awaria, brak zasilania głównego, brak zasilania rezerwowego), stany central system gaszeniowego. BTiCW PFU IWN 2 strona 4

5 Dla każdego z tak monitorowanych sygnałów trzeba zaprogramować indywidualnie odpowiednie funkcje informacyjno alarmowe i wykonawcze. W przypadku wykrycia pożaru system powinien realizować procedury według ustalonego scenariusza pożarowego według projektu wykonawczego. Na obiekcie znajdować się będą też instalacje oddymiania, elementy aktywne układy wentylatorowe załączane w przypadku pożaru automatycznie, oraz bierne klapy (lub okna itp.) oddymiające, otwierane sygnałem z systemu sygnalizacji pożarowej. Przebywającym w zasięgu pożaru ludziom zagrażają najbardziej dym oraz toksyczne gazy. Ponad 90% wszystkich ofiar pożarów budynków umiera na skutek zatrucia gazami. Dodatkowo należy liczyć się ze stratami materialnymi powstałymi na skutek zadymienia. Urządzenia do odprowadzania dymu i gorąca umożliwiają usuwanie, względnie zmniejszają koncentrację trujących, lotnych związków w zagrożonych strefach. Znacząco zostaje podniesione bezpieczeństwo ludzi przebywających w zagrożonym budynku, poprzez umożliwienie ich ewakuacji, wprowadzenie jednostek ratunkowych, szybkie zlokalizowanie ognia i skuteczne jego gaszenie. Dla wysterowania układów wentylacji oddymiającej należy przewidzieć liniowe moduły sterujące wejściowo wyjściowe, rozmieszczone w odpowiednich miejscach na obiekcie. Odpowiednie oprogramowanie wejść i wyjść powinno umożliwić monitorowanie stanów central wentylacyjnych oddymiających i ich załączanie w przypadku pożaru. W przypadku klap oddymiających przewidziano układy sterowania klapami z własnymi centralkami i elementami manipulacyjnymi (siłowniki), co umożliwi oprócz odpowiednich działań w przypadku pożaru także wykorzystanie klap do przewietrzania. Zastosowanie klap oddymiających przyczynia się do ochrony życia i mienia, ponieważ dzięki tym urządzeniom możliwe jest: utrzymanie dróg ewakuacyjnych bez dymu, ułatwienie zwalczania ognia przez wytworzenie dolnej warstwy bez dymu, ułatwienie prowadzenia akcji gaśniczej, zapewnienie ochrony konstrukcji budynku oraz jego wyposażenia, ograniczenie szkód pożarowych spowodowanych dymem, gorącymi gazami pożarowymi oraz produktami rozkładu termicznego. Zasilanie klap p.poż 230VAC zostanie zrealizowane z piętrowych szaf zasilania ogólnego RP przez Wykonawcę zakresu podstawowego dla CMBiN - firmę Budimex. W celu utrzymania spójności technologicznej z instalacjami SAP w kampusie Warta, platformę sprzętową Systemu Sygnalizacji Pożarowej należy zrealizować przy zastosowaniu najnowszej wersji technologii Sinteso firmy Siemens Building Technologies wykorzystywanej już w kompleksie Biblioteki Technicznej i Centrum Wykładowego Politechniki Poznańskiej Wymagania funkcjonalne na poziomie zarządzania W celu optymalizacji kosztów eksploatacyjnych i jednorodności systemów Zamawiającego na poziomie kampusowym należy zaprojektować SAP dla CMBiN jako system wykorzystujący technologię centrali Sinteso firmy Siemens tak jak w przypadku kompleksu Biblioteki Technicznej i Centrum Wykładowego (BTiCW). Centrala pożarowa musi posiadać odpowiedni panel z grupą odpowiedniej liczby sygnalizatorów LED w celu wizualizacji stanów klap p.poż oraz innych urządzeń pomocniczych. System SAP należy włączyć do uczelnianego Systemu Zarządzania Bezpieczeństwem MM8000, którego serwer znajduje się w budynku Biblioteki Technicznej i Centrum Wykładowego. Na poziomie SMS należy wykonać wizualizację SAP z możliwością dwukierunkowej obsługi i wymiany danych. BTiCW PFU IWN 2 strona 5

6 1.6. Zakres dostaw i realizacji w ramach procedury przetargowej Zakres dostaw i realizacji w ramach procedury przetargowej obejmuje: dostawa kompletnego systemu SAP z układem zasilania, z zasilaniem autonomicznym 72 h dostawa kompletnego systemu sterowania klapami dymowymi z układem zasilania, dostawa kompletnego systemu sterowania i zasilania klapami p.poż w ramach centrali SAP, dostawa kompletnego systemu monitoringu instalacji pomocniczych i laboratoryjnych w ramach centrali SAP. BTiCW PFU IWN 2 strona 6

7 2. Część informacyjna 2.1.Przepisy prawne i normy związane z wykonaniem przedmiotu zamówienia Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane z późniejszymi zmianami (Dz.U nr 89 poz. 414) PN-EN 54-1:1998 Systemy sygnalizacji pożarowej. Wprowadzenie PN-E :2002 Systemy sygnalizacji pożarowej. Projektowanie, zakładanie, odbiór, eksploatacja i konserwacja instalacji PN-EN 54-2:2002 Systemy sygnalizacji pożarowej. Część 2: Centrale sygnalizacji pożarowej PN-EN 54-3:2003 Systemy sygnalizacji pożarowej. Część 3: Pożarowe urządzenia alarmowe. Sygnalizatory akustyczne PN-EN 54-4:2001 Systemy sygnalizacji pożarowej. Część 4: Zasilacze PN-EN 54-4:2001/A1:2004 Systemy sygnalizacji pożarowej. Część 4: Zasilacze (Zmiana A1) PN-EN :2002 (U) Systemy alarmowe. Urządzenia i systemy transmisji alarmu. Część 1-1: Wymagania ogólne dla systemów transmisji alarmu PN-EN :2002 (U) Systemy alarmowe. Urządzenia i systemy transmisji alarmu. Część 1-2: Wymagania dla systemów wykorzystujących specjalizowane tory transmisji PN-EN :2002 (U) Systemy alarmowe. Urządzenia i systemy transmisji alarmu. Część 1-3: Wymagania dla systemów łączności cyfrowej wykorzystującej telefoniczną publiczną sieć komutowaną PN-EN :2002 (U) Systemy alarmowe. Urządzenia i systemy transmisji alarmu. Część 1-4: Wymagania dla systemów łączności akustycznej wykorzystującej telefoniczną publiczną sieć komutowaną PN-EN :2002 (U) Systemy alarmowe. Urządzenia i systemy transmisji alarmu. Część 2-1: Wymagania ogólne dla urządzeń transmisji alarmu PN-EN :2002 (U) Systemy alarmowe. Urządzenia i systemy transmisji alarmu. Część 2-2: Wymagania dla urządzeń stosowanych w systemach wykorzystujących specjalizowane tory transmisji PN-EN :2002 (U) Systemy alarmowe. Urządzenia i systemy transmisji alarmu. Część 2-3: Wymagania dla urządzeń stosowanych w systemach wykorzystujących telefoniczną publiczną sieć komutowaną PN-EN :2002 (U) Systemy alarmowe. Urządzenia i systemy transmisji alarmu. Część 2-4: Wymagania dla urządzeń stosowanych w systemach łączności akustycznej wykorzystującej telefoniczną publiczną sieć komutowaną TIA/EIA 568-B.1, Commercial Building Telecommunications Cabling Standard, Part 1: General Requirements, TIA/EIA 568-B.2, Commercial Building Telecommunications Cabling Standard, Part 2: Balanced twisted-pair Cabling Components, TIA/EIA 568-B.2-10, Commercial Building Telecommunications Cabling Standard, Part 2: Balanced twisted-pair Cabling Components, Addendum 1: Transmission Performance Specification for 4-pair 100 ohm Category 6 Cabling, BTiCW PFU IWN 2 strona 7

8 TIA/EIA 568-B.2, Commercial Building Telecommunications Cabling Standard, Part 3: Optical Fibre Cabling Components Standard, EN 50167, Sectional Specification For Horizontal Floor Wiring Cables With A Common Overall Screen For Use In Digital Communication EN 50168, Sectional Specification For Work Area Wiring Cables With A Common Overall Screen For Use In Digital Communication EN 50169, Sectional Specification For Backbone Cables, Riser And Campus, With A Common Overall Screen For Use In Digital Communication PN EN 50173, Information Technology - Generic Cabling Systems PN EN 50174, Information Technology - Cabling Installation 2.2.Wykaz projektów wykonawczych i dokumentacji z którymi musi zapoznać się Wykonawca Patrz opracowanie PROGRAM FUNKCJONALNO-UŻYTKOWY. INSTALACJE WEWNĄTRZBUDYNKOWE NISKOPRĄDOWE. CZĘŚĆ OGÓLNA (CMBiN PFU IWN 0). Ponadto należy zapoznać się z opracowaniem Warunki Ochrony Przeciwpożarowej. BTiCW PFU IWN 2 strona 8
