1 Uniwersalny rejestrator danych pochodzących z portu szeregowego RS 232 Uniwersalny rejestrator danych Zaprojektowany do pracy w przemyśle

2 - UNIWERSALNY REJESTRATOR DANYCH Max. 35 GB pamięci! to nowoczesne i proste urządzenie elektroniczne służące do rejestracji dowolnych danych pochodzących z portu szeregowego RS 232. Poprawny zapis ramki w pamięci urządzenia sygnalizowany jest poprzez zaświecenie diody lub wysterowanie wyjścia cyfrowego na czas określony w konfiguracji. Zapisane dane można zgrać na klucz a wyniki wyświetlić w oprogramowaniu dołączonym w pakiecie razem z rejestratorem. Oprogramowanie umożliwia wyłuskiwanie danych z ramek transmisyjnych zapisywanych w pamięci (przykładowo: ramka zapisywanej transmisji posiada 32 bajty niemniej istotne dane znajdują się tylko na kilku bajtach). Schemat pracy RS ZAPIS WSZYSTKICH DANYCH PRZYCHODZĄCYCH NA PORT RS232 Rejestrator zapisuje wszystkie dane przychodzące na port RS232 Dowolne urządzenie przemysłowe Sterowanie DIODĄ Sterowanie PRZEKAŹ- NIKIEM KLUCZ Oprogramowanie jest integralną częścią, umożliwia odczyt danych i konfigurację urządzenia 2. ZAPIS DANYCH PO PRZYJŚCIU SYGNAŁU NA WEJŚCIE CYFROWE Rejestrator zapisuje jedną ramkę danych po podaniu stanu wysokiego (np. po naciśnięciu przycisku) na wejście cyfrowe rejestratora RS 232 Dowolne urządzenie przemysłowe Po naciśnięciu przycisku zapisze pierwszą, kompletną ramkę, jaką odbierze Cechy rejestratora zapis wszystkich danych przychodzących na port RS232 zapis ramki danych po aktywacji wejścia cyfrowego w zapis ramki danych co określony interwał czasowy możliwość wysyłania ramek (zapytań) na port RS232 co określony interwał czasowy lub po aktywacji wejścia cyfrowego specjalny tryb służący do monitoringu przejazdów przez wagę samochodową możliwość sterowania zewnętrzną diodą lub wyjściem cyfrowym

3 TRYBY PRACY URZĄDZENIA 1. Zapis wszytkich danych przychodzących na port szeregowy RS232 Przykłady zastosowania: zapis danych z miernika wagowego po naciśnięciu przycisku PRINT na mierniku zapis danych cyklicznie wysyłanych przez miernik wagowy (np. raz na minutę) - tryb ten można wykorzystać do rejestracji zmiany masy w czasie GND (RS232) TX REJESTRATOR USTAWIONY W TRYB ZAPISU CIĄGŁEGO MIERNIK WAGOWY WYŚLE RAMKĘ PO NACIŚNIĘCIU PRZYCISKU PRINT 2. Aktywacja wejścia cyfrowego po którym nastąpi zapis jednej ramki W tym trybie dane na port RS232 powinny przychodzić cyklicznie, niemniej nie będą one zapisywane do momentu aktywacji wejścia cyfrowego w. Po ustawieniu wejścia cyfrowego w stan wysoki rejestrator zapisze pierwszą odebraną ramkę, która spełni warunki ustawione w konfiguracji (np. co do długości ramki, co do znaków końca ramki, itp) i przejdzie do oczekiwania na kolejną aktywację wejścia. Przykład zastosowania: miernik wagowy podłączony do zewnętrznego wyświetlacza LED, urządzenie wpięte w linię transmisyjną RS232 (tylko GND i Tx) zapis jednej ramki nastąpi po naciśnięciu zewnętrznego przycisku GND (RS232) TX REJESTRATOR 3. Wysyłanie zapytań przez urządzenie 1 2 PRZYCISK MIERNIK WAGOWY W tym trybie ma możliwość wysyłania zdefiniowanej w konfiguracji ramki co określony interwał czasu. GND (RS232) TX RX REJESTRATOR USTAWIONY W TRYBIE CYKLICZNEGO WYSYŁANIA ZDEFINIOWANEJ RAMKI MIERNIK WAGOWY 4. Monitoring przejazdów przez wagę samochodową W tym trybie zapisuje fakt pojawienia się masy na wadze, której wartość jest większa od zdefiniowanego w konfiguracji progu (np. 400 kg). Rejestrator zapisuje maksymalną, stabilną wartość masy lub maksymalną niestabilną wartość w przypadku gdy od wjazdu do zjazdu z wagi nie wystąpiła wartość stabilna. Rejestrator może również wysterować przekaźnik na określoną ilość czasu po pojawieniu się masy większej niż ustawiony próg. REJESTRATOR USTAWIONY W TRYBIE MONITOROWANIA WAGI SAMOCHODOWEJ WAGI SAMOCHODOWA

4 OPROGRAMOWANIE NARZĘDZIOWE Oprogramowanie komputerowe dostarczane jest w pakiecie razem z rejestratorem. Umożliwia ono konfigurację rejestratora oraz odczyt, eksport i prezentację zarejestrowanych danych. Oprogramowanie posiada graficzny edytor, za pomocą którego użytkownik określa, w którym miejscu przychodzącej ramki transmisyjnej znajdują się interesujące go dane - dzięki temu w prosty sposób można wyłuskiwać informacje będące jedynie częścią składową całej zarejestrowanej transmisji. Za sprawą oprogramowania możliwe jest: analizowanie danych zgromadzonych w pamięci urządzenia odczytywanie zarejestrowanych danych (wcześniej zgranych na klucz ) wyłuskiwanie danych z ramek transmisyjnych zarejestrowanych w pamięci sprawne konfigurowanie urządzenia eksportowanie danych do formatu csv, txt Wymiary 74 mm 84 mm 49 mm 14 mm

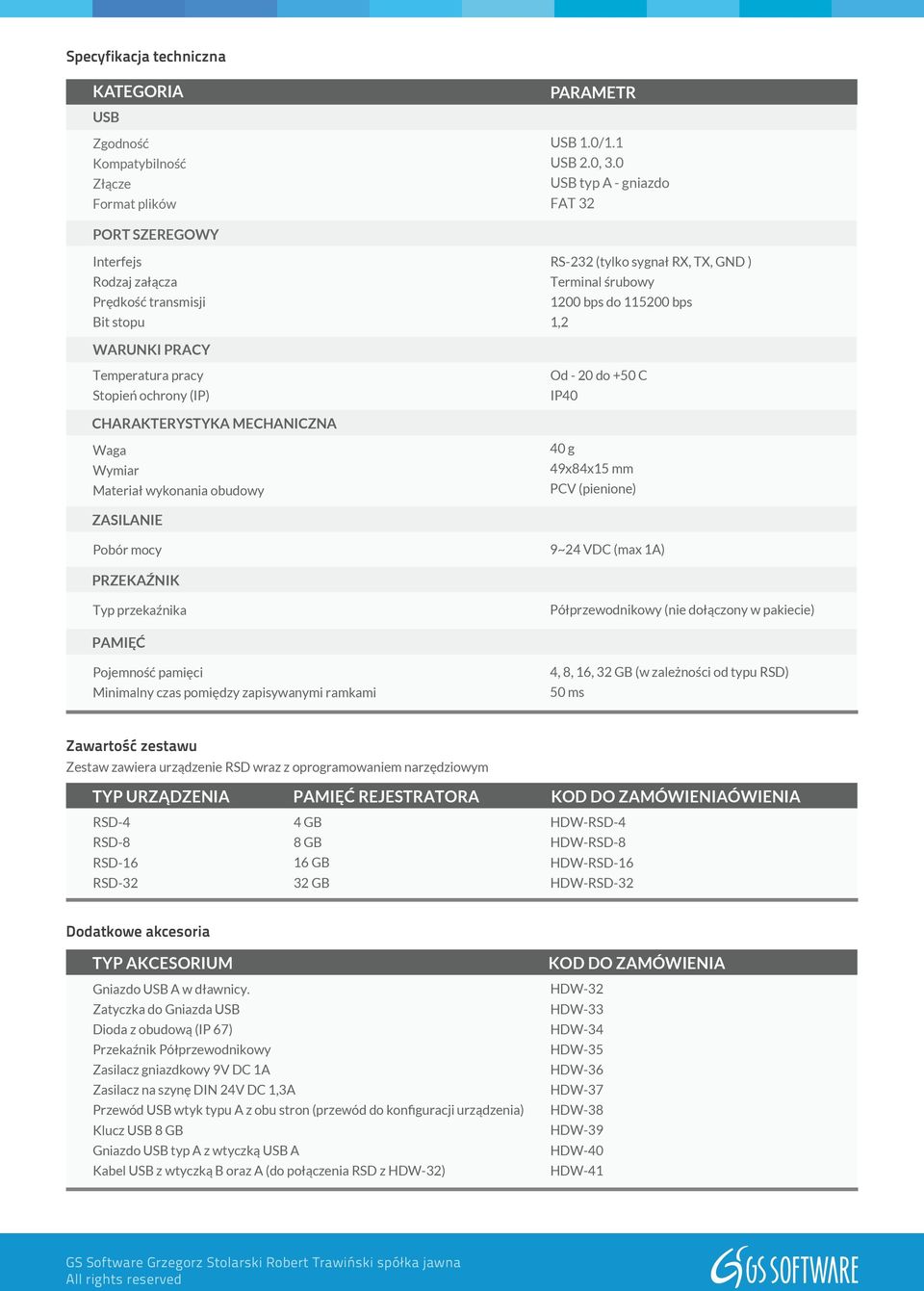

5 Specyfikacja techniczna KATEGORIA Zgodność Kompatybilność Złącze Format plików PARAMETR 1.0/ , 3.0 typ A - gniazdo FAT 32 PORT SZEREGOWY Interfejs Rodzaj załącza Prędkość transmisji Bit stopu RS-232 (tylko sygnał RX, TX, GND ) Terminal śrubowy 1200 bps do bps 1,2 WARUNKI PRACY Temperatura pracy Stopień ochrony (IP) Od - 20 do +50 C IP40 CHARAKTERYSTYKA MECHANICZNA Waga Wymiar Materiał wykonania obudowy 40 g 49x84x15 mm PCV (pienione) ZASILANIE Pobór mocy 9~24 VDC (max 1A) PRZEKAŹNIK Typ przekaźnika Półprzewodnikowy (nie dołączony w pakiecie) PAMIĘĆ Pojemność pamięci Minimalny czas pomiędzy zapisywanymi ramkami 4, 8, 16, 32 GB (w zależności od typu ) 50 ms Zawartość zestawu Zestaw zawiera urządzenie wraz z oprogramowaniem narzędziowym TYP URZĄDZENIA PAMIĘĆ REJESTRATORA KOD DO ZAMÓWIENIAÓWIENIA GB 8 GB 16 GB 32 GB HDW--4 HDW--8 HDW--16 HDW--32 Dodatkowe akcesoria TYP AKCESORIUM Gniazdo A w dławnicy. Zatyczka do Gniazda Dioda z obudową (IP 67) Przekaźnik Półprzewodnikowy Zasilacz gniazdkowy 9V DC 1A Zasilacz na szynę DIN 24V DC 1,3A Przewód wtyk typu A z obu stron (przewód do konfiguracji urządzenia) Klucz 8 GB Gniazdo typ A z wtyczką A Kabel z wtyczką B oraz A (do połączenia z HDW-32) KOD DO ZAMÓWIENIA HDW-32 HDW-33 HDW-34 HDW-35 HDW-36 HDW-37 HDW-38 HDW-39 HDW-40 HDW-41
