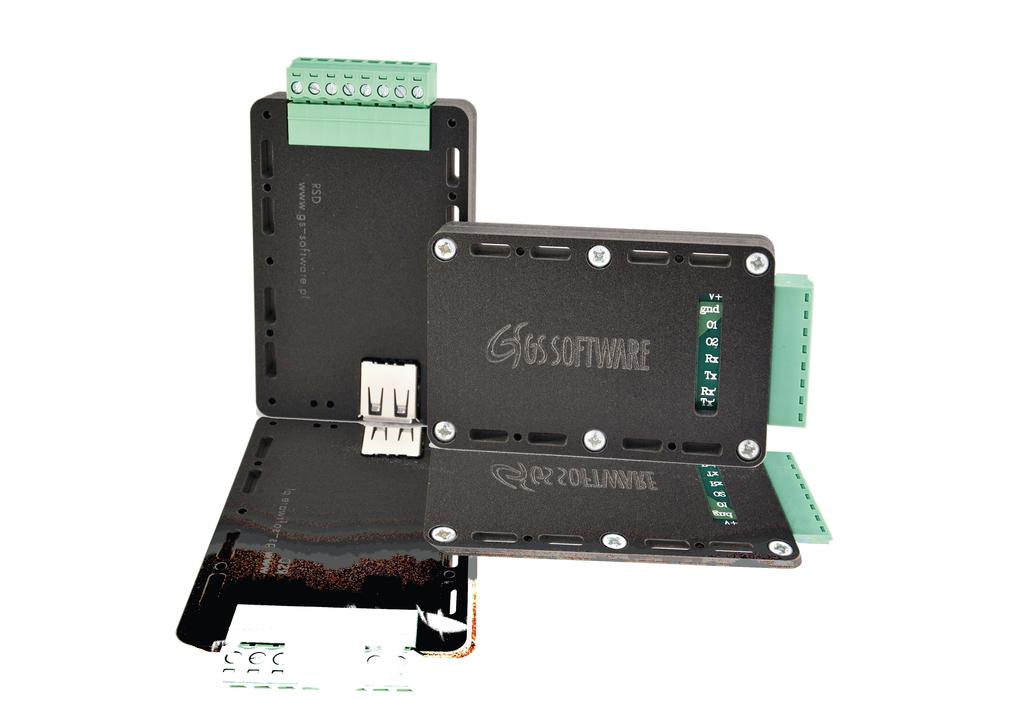

2 - UNIWERSALNY REJESTRATOR DANYCH Max. 35 GB pamięci! to nowoczesne i proste urządzenie elektroniczne służące do rejestracji dowolnych danych pochodzących z portu szeregowego RS 232. Poprawny zapis ramki w pamięci urządzenia sygnalizowany jest poprzez zaświecenie diody lub wysterowanie wyjścia cyfrowego na czas określony w konfiguracji. Zapisane dane można zgrać na klucz a wyniki wyświetlić w oprogramowaniu dołączonym w pakiecie razem z rejestratorem. Oprogramowanie umożliwia wyłuskiwanie danych z ramek transmisyjnych zapisywanych w pamięci (przykładowo: ramka zapisywanej transmisji posiada 32 bajty niemniej istotne dane znajdują się tylko na kilku bajtach). Schemat pracy RS ZAPIS WSZYSTKICH DANYCH PRZYCHODZĄCYCH NA PORT RS232 Rejestrator zapisuje wszystkie dane przychodzące na port RS232 Dowolne urządzenie przemysłowe Sterowanie DIODĄ Sterowanie PRZEKAŹ- NIKIEM KLUCZ Oprogramowanie jest integralną częścią, umożliwia odczyt danych i konfigurację urządzenia 2. ZAPIS DANYCH PO PRZYJŚCIU SYGNAŁU NA WEJŚCIE CYFROWE Rejestrator zapisuje jedną ramkę danych po podaniu stanu wysokiego (np. po naciśnięciu przycisku) na wejście cyfrowe rejestratora RS 232 Dowolne urządzenie przemysłowe Po naciśnięciu przycisku zapisze pierwszą, kompletną ramkę, jaką odbierze Cechy rejestratora zapis wszystkich danych przychodzących na port RS232 zapis ramki danych po aktywacji wejścia cyfrowego w zapis ramki danych co określony interwał czasowy możliwość wysyłania ramek (zapytań) na port RS232 co określony interwał czasowy lub po aktywacji wejścia cyfrowego specjalny tryb służący do monitoringu przejazdów przez wagę samochodową możliwość sterowania zewnętrzną diodą lub wyjściem cyfrowym

3 TRYBY PRACY URZĄDZENIA 1. Zapis wszytkich danych przychodzących na port szeregowy RS232 Przykłady zastosowania: zapis stanu (np. alarmowego) wysyłanego przez centralę alarmową zapis danych cyklicznie wysyłanych przez centralką (np. raz na minutę) GND (RS232) TX REJESTRATOR USTAWIONY W TRYB ZAPISU CIĄGŁEGO CENTRALKA POŻAROWA 2. Aktywacja wejścia cyfrowego po którym nastąpi zapis jednej ramki W tym trybie dane na port RS232 powinny przychodzić cyklicznie, niemniej nie będą one zapisywane do momentu aktywacji wejścia cyfrowego w. Po ustawieniu wejścia cyfrowego w stan wysoki rejestrator zapisze pierwszą odebraną ramkę, która spełni warunki ustawione w konfiguracji (np. co do długości ramki, co do znaków końca ramki, itp) i przejdzie do oczekiwania na kolejną aktywację wejścia. GND (RS232) TX REJESTRATOR 1 2 PRZYCISK DOWOLNE URZĄDZENIE POSIADAJĄCE PORT RS Wysyłanie zapytań przez urządzenie W tym trybie ma możliwość wysyłania zdefiniowanej w konfiguracji ramki z zapytaniem co określony interwał czasu. Ramka odbierana przez zostaje zapisana w pamięci rejestratora. GND (RS232) TX RX REJESTRATOR USTAWIONY W TRYBIE CYKLICZNEGO WYSYŁANIA ZDEFINIOWANEJ RAMKI DOWOLNE URZĄDZENIE POSIADAJĄCE PORT RS232 Urządzenie -4 świetnie sprawdza się jako rejestrator danych w centralach alarmowych (zamiast drukarki).

4 OPROGRAMOWANIE NARZĘDZIOWE Oprogramowanie komputerowe dostarczane jest w pakiecie razem z rejestratorem. Umożliwia ono konfigurację rejestratora oraz odczyt, eksport i prezentację zarejestrowanych danych. Oprogramowanie posiada graficzny edytor, za pomocą którego użytkownik określa, w którym miejscu przychodzącej ramki transmisyjnej znajdują się interesujące go dane - dzięki temu w prosty sposób można wyłuskiwać informacje będące jedynie częścią składową całej zarejestrowanej transmisji. Za sprawą oprogramowania możliwe jest: analizowanie danych zgromadzonych w pamięci urządzenia odczytywanie zarejestrowanych danych (wcześniej zgranych na klucz ) wyłuskiwanie danych z ramek transmisyjnych zarejestrowanych w pamięci sprawne konfigurowanie urządzenia eksportowanie danych do formatu csv, txt Wymiary 74 mm 84 mm 49 mm 14 mm

5 Specyfikacja techniczna KATEGORIA Zgodność Kompatybilność Złącze Format plików PARAMETR 1.0/ , 3.0 typ A - gniazdo FAT 32 PORT SZEREGOWY Interfejs Rodzaj załącza Prędkość transmisji Bit stopu RS-232 (tylko sygnał RX, TX, GND ) Terminal śrubowy 1200 bps do bps 1,2 WARUNKI PRACY Temperatura pracy Stopień ochrony (IP) Od - 20 do +50 C IP40 CHARAKTERYSTYKA MECHANICZNA Waga Wymiar Materiał wykonania obudowy 40 g 49x84x15 mm PCV (pienione) ZASILANIE Pobór mocy 9~24 VDC (max 1A) PRZEKAŹNIK Typ przekaźnika Półprzewodnikowy (nie dołączony w pakiecie) PAMIĘĆ Pojemność pamięci Minimalny czas pomiędzy zapisywanymi ramkami 4, 8, 16, 32 GB (w zależności od typu ) 50 ms Zawartość zestawu Zestaw zawiera urządzenie wraz z oprogramowaniem narzędziowym TYP URZĄDZENIA PAMIĘĆ REJESTRATORA KOD DO ZAMÓWIENIAÓWIENIA GB 8 GB 16 GB 32 GB HDW--4 HDW--8 HDW--16 HDW--32 Dodatkowe akcesoria TYP AKCESORIUM Gniazdo A w dławnicy. Zatyczka do Gniazda Dioda z obudową (IP 67) Przekaźnik Półprzewodnikowy Zasilacz gniazdkowy 9V DC 1A Zasilacz na szynę DIN 24V DC 1,3A Przewód wtyk typu A z obu stron (przewód do konfiguracji urządzenia) Klucz 8 GB Gniazdo typ A z wtyczką A Kabel z wtyczką B oraz A (do połączenia z HDW-32) KOD DO ZAMÓWIENIA HDW-32 HDW-33 HDW-34 HDW-35 HDW-36 HDW-37 HDW-38 HDW-39 HDW-40 HDW-41
