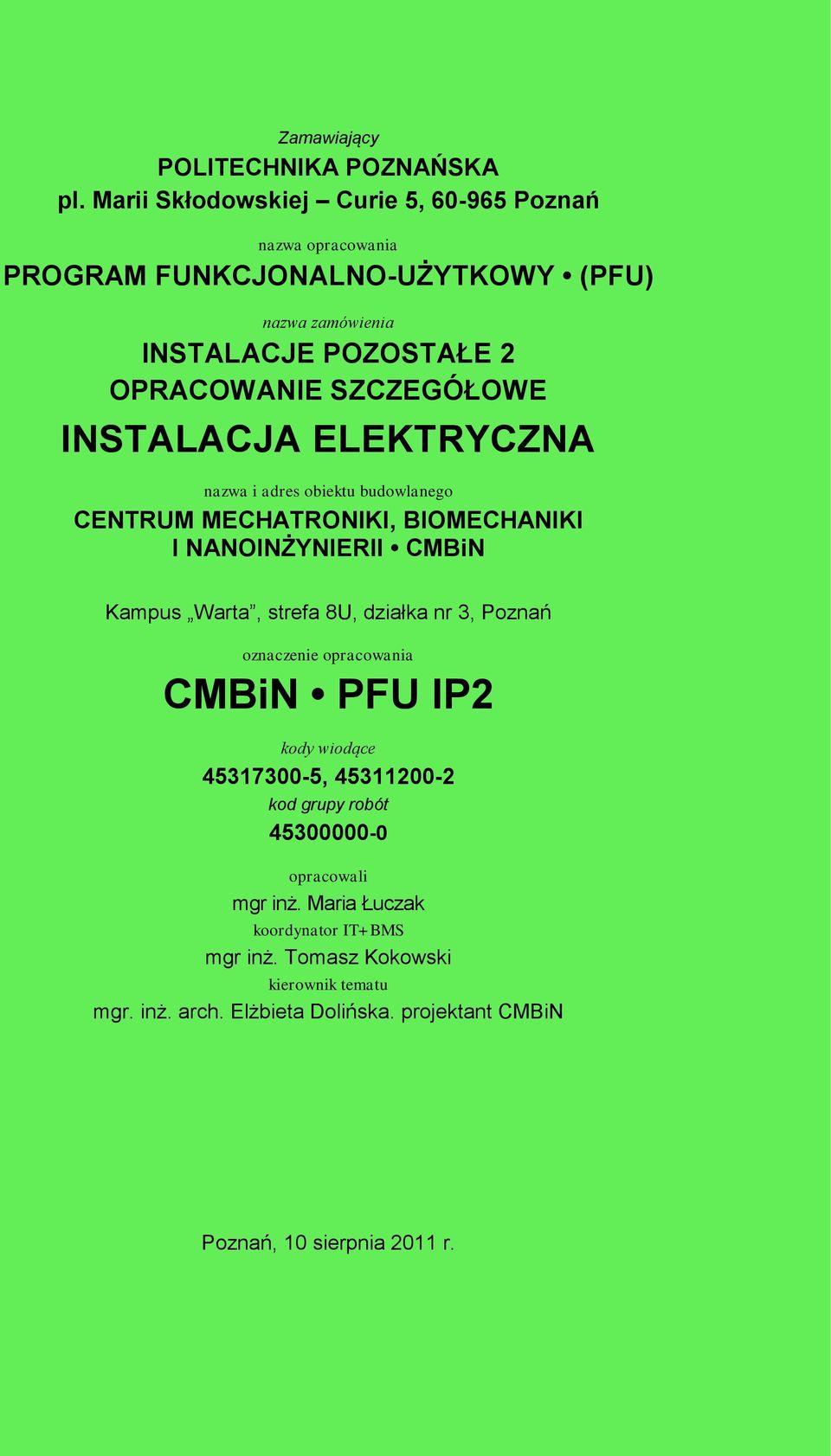

1 Zamawiający POLITECHNIKA POZNAŃSKA pl. Marii Skłodowskiej Curie 5, Poznań nazwa opracowania PROGRAM FUNKCJONALNO-UŻYTKOWY (PFU) nazwa zamówienia INSTALACJE POZOSTAŁE 2 OPRACOWANIE SZCZEGÓŁOWE INSTALACJA ELEKTRYCZNA nazwa i adres obiektu budowlanego CENTRUM MECHATRONIKI, BIOMECHANIKI I NANOINŻYNIERII CMBiN Kampus Warta, strefa 8U, działka nr 3, Poznań oznaczenie opracowania CMBiN PFU IP2 kody wiodące , kod grupy robót opracowali mgr inż. Maria Łuczak koordynator IT+BMS mgr inż. Tomasz Kokowski kierownik tematu mgr. inż. arch. Elżbieta Dolińska. projektant CMBiN Poznań, 10 sierpnia 2011 r.

2 Zawartość opracowania Część opisowa 1. WSTĘP Przedmiot zamówienia Przedmiot opracowania Podstawa opracowania WYMAGANIA FUNKCJONALNE DLA PRZEDMIOTU ZAMÓWIENIA Ogólne wymagania funkcjonalne Opis stanu istniejącego WYMAGANIA DOTYCZĄCE PROJEKTOWANIA WYMAGANIA DOTYCZĄCE REALIZACJI INSTALACJI ELEKTRYCZNYCH.. 5 Zasilanie aparatów i urządzeń technologicznych w laboratoriach Regulacja, pomiary, odbiory Wytyczne dot. użytkowania / eksploatacji Uwagi końcowe Wstęp 1.1. Przedmiot zamówienia Przedmiotem zamówienia jest zaprojektowanie i wybudowanie wybranych elementów instalacji elektrycznych, jako kolejna faza robót budowlanych budowy Centrum Mechatroniki, Biomechaniki i Nanoinżynierii Politechniki Poznańskiej (CMBiN). Przetarg na realizację zakresu podstawowego - roboty budowlano-instalacyjne, został rozstrzygnięty w kwietniu 2010r. Wykonawcą tego zamówienia publicznego jest firma Budimex S.A Przedmiot opracowania Przedmiotem opracowania jest szczegółowy Program Funkcjonalno-Użytkowy (PFU) wybranych elementów instalacji elektrycznej budynku CMBiN. Niniejsze opracowanie uwzględnia wymagania eksploatacyjno ruchowe i funkcjonalne stawiane instalacjom elektrycznym CMBiN oraz powiązania z istniejącymi instalacjami 1.3. Podstawa opracowania Podstawę opracowania stanowią niżej wymienione dokumentacje, opracowania: Program Funkcjonalno-Użytkowy z postępowania przetargowego na wykonanie instalacji wewnątrzbudynkowych niskoprądowych, Materiały z postępowania przetargowego na zakres podstawowy - roboty budowlano-instalacyjne: Projekt budowlany i Program funkcjonalno użytkowy (PFU), Program Funkcjonalno-Użytkowy z postępowania przetargowego na wykonanie instalacji wewnątrzbudynkowych niskoprądowych,

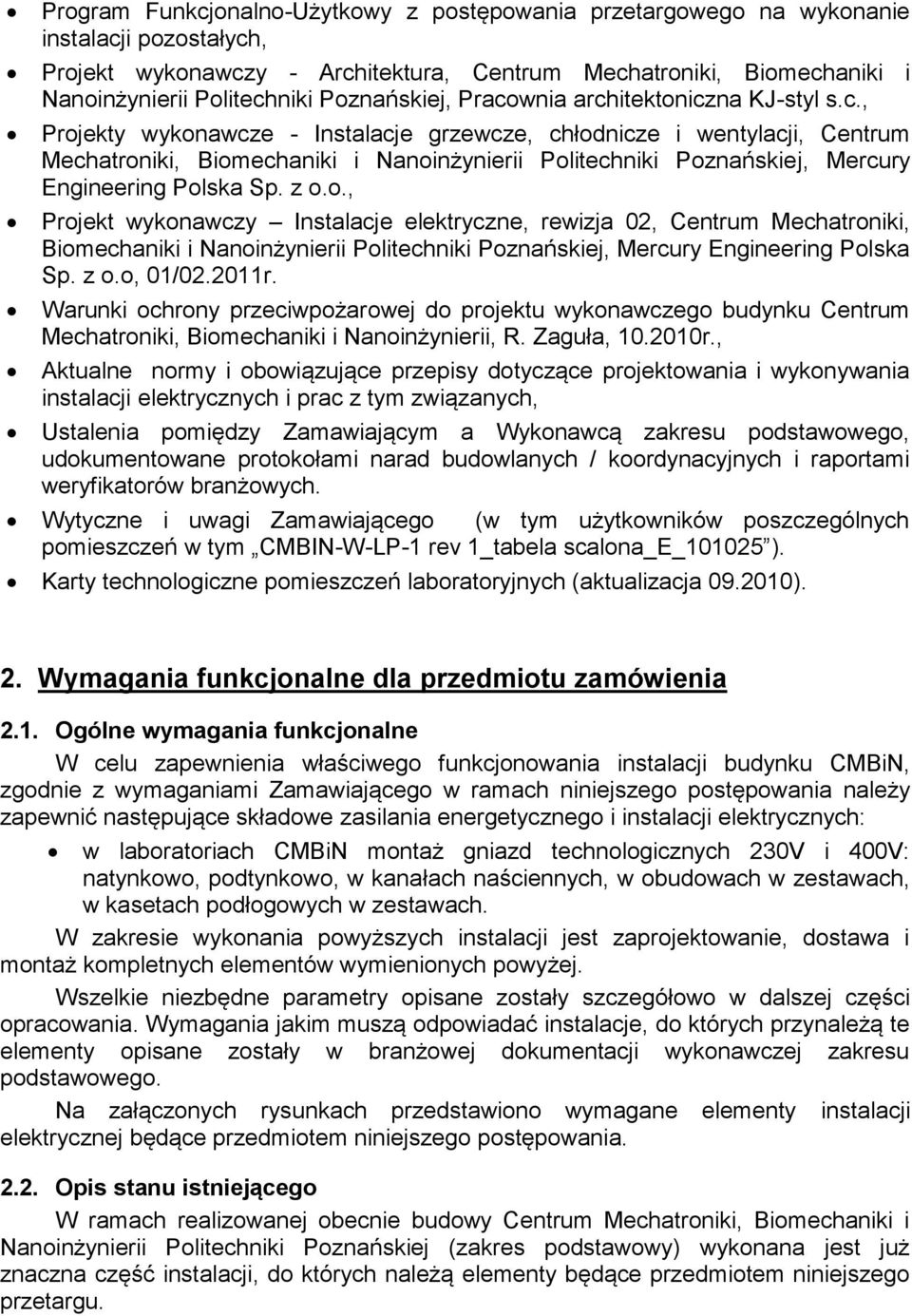

3 Program Funkcjonalno-Użytkowy z postępowania przetargowego na wykonanie instalacji pozostałych, Projekt wykonawczy - Architektura, Centrum Mechatroniki, Biomechaniki i Nanoinżynierii Politechniki Poznańskiej, Pracownia architektoniczna KJ-styl s.c., Projekty wykonawcze - Instalacje grzewcze, chłodnicze i wentylacji, Centrum Mechatroniki, Biomechaniki i Nanoinżynierii Politechniki Poznańskiej, Mercury Engineering Polska Sp. z o.o., Projekt wykonawczy Instalacje elektryczne, rewizja 02, Centrum Mechatroniki, Biomechaniki i Nanoinżynierii Politechniki Poznańskiej, Mercury Engineering Polska Sp. z o.o, 01/ r. Warunki ochrony przeciwpożarowej do projektu wykonawczego budynku Centrum Mechatroniki, Biomechaniki i Nanoinżynierii, R. Zaguła, r., Aktualne normy i obowiązujące przepisy dotyczące projektowania i wykonywania instalacji elektrycznych i prac z tym związanych, Ustalenia pomiędzy Zamawiającym a Wykonawcą zakresu podstawowego, udokumentowane protokołami narad budowlanych / koordynacyjnych i raportami weryfikatorów branżowych. Wytyczne i uwagi Zamawiającego (w tym użytkowników poszczególnych pomieszczeń w tym CMBIN-W-LP-1 rev 1_tabela scalona_e_ ). Karty technologiczne pomieszczeń laboratoryjnych (aktualizacja ). 2. Wymagania funkcjonalne dla przedmiotu zamówienia 2.1. Ogólne wymagania funkcjonalne W celu zapewnienia właściwego funkcjonowania instalacji budynku CMBiN, zgodnie z wymaganiami Zamawiającego w ramach niniejszego postępowania należy zapewnić następujące składowe zasilania energetycznego i instalacji elektrycznych: w laboratoriach CMBiN montaż gniazd technologicznych 230V i 400V: natynkowo, podtynkowo, w kanałach naściennych, w obudowach w zestawach, w kasetach podłogowych w zestawach. W zakresie wykonania powyższych instalacji jest zaprojektowanie, dostawa i montaż kompletnych elementów wymienionych powyżej. Wszelkie niezbędne parametry opisane zostały szczegółowo w dalszej części opracowania. Wymagania jakim muszą odpowiadać instalacje, do których przynależą te elementy opisane zostały w branżowej dokumentacji wykonawczej zakresu podstawowego. Na załączonych rysunkach przedstawiono wymagane elementy instalacji elektrycznej będące przedmiotem niniejszego postępowania Opis stanu istniejącego W ramach realizowanej obecnie budowy Centrum Mechatroniki, Biomechaniki i Nanoinżynierii Politechniki Poznańskiej (zakres podstawowy) wykonana jest już znaczna część instalacji, do których należą elementy będące przedmiotem niniejszego przetargu.

4 Oferent przed złożeniem oferty zobowiązany jest do przeprowadzenia wizji lokalnej na budowie w celu potwierdzenia zakresu robót, ustalenia punktów styku (zaawansowanie robót Wykonawcy zakresu podstawowego), ustalenia koniecznych rozbiórek i odtworzeń w celu ułożenia instalacji (część tras zamkniętych, roboty wykończeniowe są w toku) oraz ewentualnych kolizji. Ponadto oferent ma możliwość wglądu w aktualną dokumentację wykonawczą obiektu w biurze budowy przy ul. Berdychowo 1 w Poznaniu. 3. Wymagania dotyczące projektowania Część projektowa obejmuje wykonanie kompletnej dokumentacji wykonawczej instalacji elektrycznej zawierającej elementy podane w punkcie 2.1 dla Centrum Mechatroniki, Biomechaniki i Nanoinżynierii Politechniki Poznańskiej zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. z 2004 r. nr 202 poz z późn. zm.), Projekt wykonawczy należy opracować na podstawie niniejszego Programu Funkcjonalno-Użytkowego oraz innych dokumentacji Wykonawczych udostępnionych przez Zamawiającego. Projekt wykonawczy musi zawierać: Szczegółowy opis techniczny, Obliczenia w tym: dobór zabezpieczenia SN w polu 15; dla instalacji gniazd bilans mocy, obliczenia zwarciowe dla doboru aparatury, obliczenia spadków napięć w obwodach, obliczenia doboru przewodów i kabli, obliczenia skuteczności ochrony przeciwporażeniowej, Dobór wszystkich elementów instalacji, Karty doborowe, katalogowe, DTR, elementów instalacji Atesty, certyfikaty, aprobaty, Zestawienia materiałów, Uzgodnienia i akceptację Zamawiającego, Uzgodnienia formalno-prawne, Część rysunkową (schematy, rzuty, przekroje), Szczegółowe Specyfikacje Techniczne wykonania i odbioru robót budowlanych Wraz ze zgłoszeniem gotowości odbioru Wykonawca przedłoży Zamawiającemu wszelkie dokumenty pozwalające na ocenę prawidłowości wykonania przedmiotu odbioru, w tym: Dokumentacja projektowa powykonawcza (komplet zaktualizowanego do warunków rzeczywistych projektu, zawierający DTR urządzeń, karty gwarancyjne itp.), Instrukcja obsługi i eksploatacji instalacji + potwierdzenie przeszkolenia personelu Zamawiającego, Laminowane schematy instalacji, Ponadto dokumentacja musi zawierać protokół uzgodnień z wszystkimi branżami i być zgodny z normami i obowiązującymi polskimi przepisami, według których ma być wykonana instalacja.

5 Dokumentacja podlega pełnej weryfikacji Zamawiającego i przed przystąpieniem do etapu realizacji musi uzyskać jego akceptację. Zamawiającemu należy przekazać 5 egzemplarzy dokumentacji projektowej w formie papierowej i elektronicznej. 4. Wymagania dotyczące realizacji instalacji elektrycznych Część realizacyjna obejmuje wykonanie robót budowlanych związanych z wykonaniem instalacji elektrycznej zawierającej elementy podane w punkcie 2.1 Centrum Mechatroniki, Biomechaniki i Nanoinżynierii Politechniki Poznańskiej wg sporządzonej przez Wykonawcę, a zatwierdzonej przez Zamawiającego dokumentacji wykonawczej. Wszystkie zastosowane elementy instalacji muszą posiadać dopuszczenie do stosowania w budownictwie na terenie Polski. Zasilanie aparatów i urządzeń technologicznych w laboratoriach Dla zasilania aparatów i urządzeń technologicznych w pomieszczeniach laboratoryjnych wykonać instalację gniazd 230V i 400V. Gniazda montować: natynkowo, podtynkowo, w kanałach naściennych, w obudowach w zestawach, w kasetach podłogowych w zestawach. Dla urządzenia z zabezpieczeniem 100A i 80A wykonać oddzielne wypusty z RGNN wykonanej w zakresie podstawowym. Instalację gniazd zasilić z tablic laboratoryjnych TL przygotowanych przez wykonawcę zakresu IWT+IP (instalacje wentylacji technologicznej + instalacje pozostałe). Przewidzieć montaż i zasilanie: gniazda ogólnego lub serwisowego 230V, 10/16A 138 szt. gniazda ogólnego 400V/32A 46 szt. gniazda LAN 15 szt. gniazda dla komputerów 230V, 10/16A 18 szt. obudowy zestawu gniazd 1x400V/16A+4x230V/16A 44 szt. obudowy zestawu gniazd 1x400V/32A+2x230V/16A 2 szt. obudowy zestawu gniazd 1x400V/16A+2x230V/16A 14 szt. obudowy zestawu gniazd 1x400V/16A+1x230V/16A 3 szt. obudowy zestawu gniazd 4x230V/16A 8 szt. obudowy zestawu gniazd 2x230V/16A 16 szt. obudowy zestawu gniazd 1xLAN +2xkomp +4x230V/16A 9 szt. obudowy zestawu gniazd 1xLAN + 6x230V/16A 6 szt. kasety podłogowej 24 modułowej (puszka podłogowa) 4 szt. kasety podłogowej 12 modułowej (puszka podłogowa) 4 szt. kasety podłogowej 8 modułowej (puszka podłogowa) 10 szt.

6 kasety podłogowej 4 modułowej (puszka podłogowa) 6 szt. kasety podłogowej 2 modułowej (puszka podłogowa) 3 szt. kasety podłogowej 1 modułowej (puszka podłogowa) 6 szt. wypustu 100A/400V z RGNN 1 szt. Wypustu 80A/400V z RGNN 1 szt wypustu 50A/400V z TL szt. Wypustu 40A/400V z TL1.2.1 i TL szt Wypustu 16A/400V z TL szt wyłącznika instalacyjnego 16A/1 369 szt. wyłącznika instalacyjnego 32A/3 54 szt. rozłącznika 10/32A 2 szt. rozłącznika wielkości 00 2 szt. wyłącznika różn-prąd. 40A/3+n/30mA 434 szt. Przewodów zasilających wypusty i gniazda 1 kpl. Rur winidurowych w betonie, kanałów instalacyjnych do prowadzenia przewodów 1 kpl. Wszystkie zasilania wykonywane z rozdzielnic i tablic z zakresów: podstawowego, IWN, IWT+IPnależy uzgodnić z wykonawcą tych zakresów. Przewidzieć konieczność rozbiórek i odtworzenia wykończonych nawierzchni (ściany, podłogi, sufity) w celu ułożenia przewodów i montażu osprzętu. Aby zapobiec niebezpieczeństwu porażenia prądem należy wszystkie urządzenia podłączyć do prawidłowo wykonanej instalacji uziemiającej. System ochrony przeciwporażeniowej powinien obejmować: w przypadku urządzeń należy wykonać odpowiednią instalację uziemiającą zgodnie z dokumentacją techniczną urządzeń, wykonanie połączeń wyrównawczych, wykonanie dostatecznie szybkiego wyłączenia zasilania ochronę przed dotykiem bezpośrednim realizowaną przez izolowanie części czynnych (izolacja podstawowa) oraz stosowanie obudów i osłon o stopniu ochrony co najmniej IP2X dla urządzeń we wnętrzach i IP54 na zewnątrz budynku. Zastosować w obwodach zabezpieczenia przetężeniowe lub dodatkowo wyłączniki ochronne różnicowo prądowe o znamionowym prądzie różnicowym 30mA, uzupełniające ochronę przed dotykiem bezpośrednim. Ochrona przed dotykiem pośrednim realizować za pomocą samoczynnego wyłączenia zasilania. W projekcie wykonawczym dobrać przekroje połączeń wyrównawczych zgodnie z normą Przewody ochronne powinny posiadać oznaczenia barwne zgodne z normą. Dokonać sprawdzenia skuteczności ochrony przeciwporażeniowej i pomiarów rezystancji izolacji Regulacja, pomiary, odbiory Wszystkie urządzenia i instalacje podlegają badaniom odbiorowym wg:

7 PN-HD :2008 Instalacje elektryczne niskiego napięcia. Sprawdzanie. Po zakończeniu wszystkich prac montażowych dokonać przeglądu, regulacji i pomiarów wszystkich urządzeń i instalacji. Z przeprowadzonych prac wykonać protokół zgodnie z PN-HD Wytyczne dot. użytkowania / eksploatacji Warunkiem poprawnej i bezawaryjnej pracy instalacji jest eksploatacja zgodna z instrukcją obsługi. Instrukcja obsługi instalacji jest elementem dokumentacji projektowej powykonawczej. Instalacja powinna być przekazana pod nadzór fachowych służb eksploatacyjnych, które powinny sprawdzać prawidłowość działania instalacji i wykonywać niezbędne prace konserwacyjne. Podczas eksploatacji należy przestrzegać wymogów zawartych w dokumentacji techniczno-ruchowej, dostarczonej przez producentów poszczególnych urządzeń Uwagi końcowe Całość robót należy wykonać zgodnie z prawem budowlanym, aktualnymi "Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych oraz obowiązującymi przepisami techniczno-budowlanymi, bhp i p-poż., Przed przystąpieniem do realizacji należy sprawdzić wszystkie elementy i istotne wymiary na budowie, Obowiązujące przepisy i normy Norma PN-IEC Instalacje elektryczne w obiektach budowlanych Norma N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa z 9 października 2003r.
