SYSTEM ZARZĄDZANIA BUDYNKIEM - BMS

Transkrypt

1 Zamawiający POLITECHNIKA POZNAŃSKA pl. Marii Skłodowskiej Curie 5, Poznań nazwa opracowania PROGRAM FUNKCJONALNO-UŻYTKOWY (PFU) nazwa zamówienia INSTALACJE WEWNĄTRZBUDYNKOWE NISKOPRĄDOWE OPRACOWANIE SZCZEGÓŁOWE SYSTEM ZARZĄDZANIA BUDYNKIEM - BMS nazwa i adres obiektu budowlanego CENTRUM MECHATRONIKI BIOMECHANIKI I NANOINŻYNIERII CMBiN Kampus Warta, strefa 8U, działka nr 3, Poznań oznaczenie opracowania CMBiN PFU IWN 9 kody wiodące , kod grupy robót opracowali mgr inż. Grzegorz Ignaciuk koordynator IT+BMS mgr inż. Tomasz Kokowski kierownik tematu mgr. inż. arch. Elżbieta Dolińska. projektant CMBiN Poznań, 9 września 2010 r.

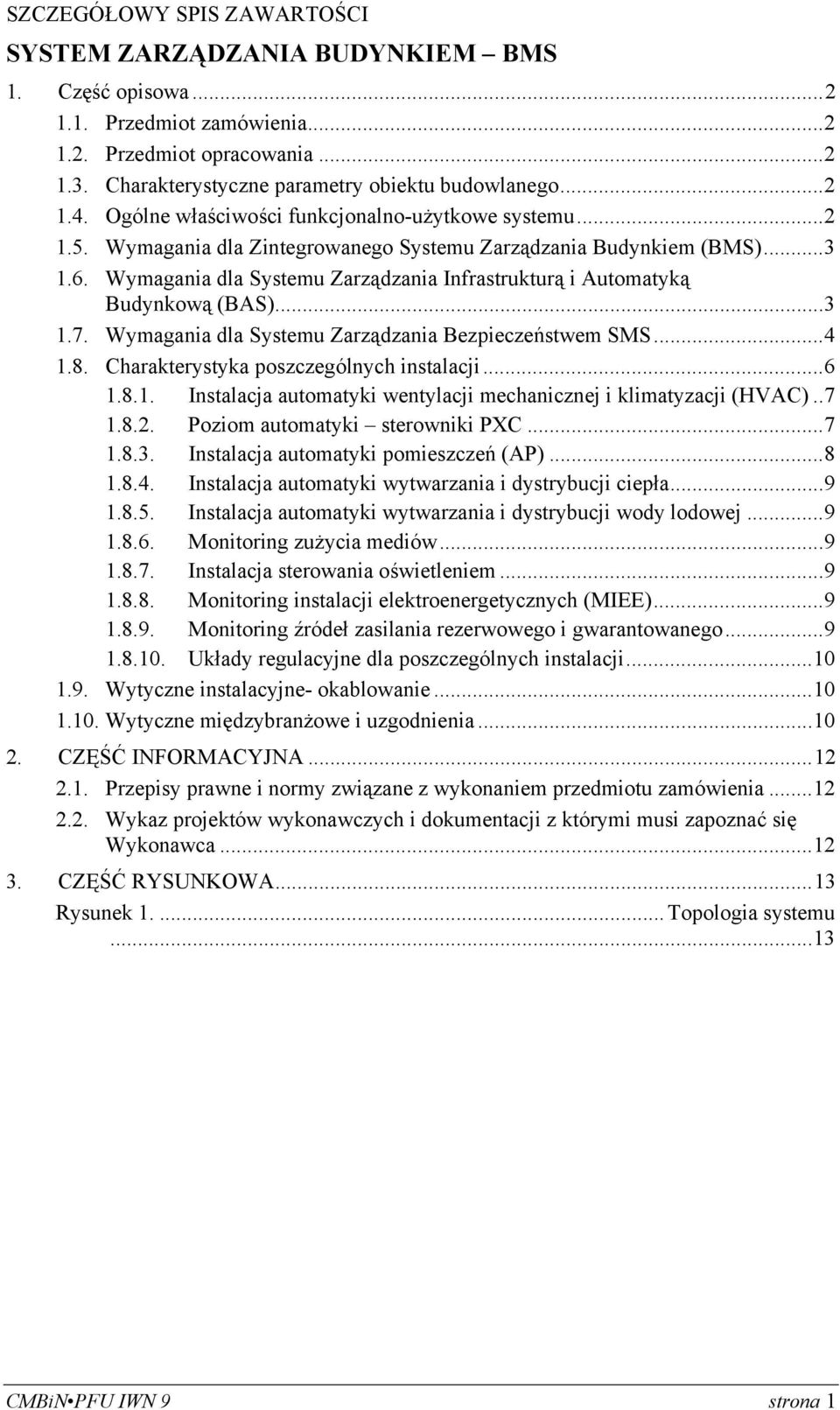

2 SZCZEGÓŁOWY SPIS ZAWARTOŚCI SYSTEM ZARZĄDZANIA BUDYNKIEM BMS 1. Część opisowa Przedmiot zamówienia Przedmiot opracowania Charakterystyczne parametry obiektu budowlanego Ogólne właściwości funkcjonalno-użytkowe systemu Wymagania dla Zintegrowanego Systemu Zarządzania Budynkiem (BMS) Wymagania dla Systemu Zarządzania Infrastrukturą i Automatyką Budynkową (BAS) Wymagania dla Systemu Zarządzania Bezpieczeństwem SMS Charakterystyka poszczególnych instalacji Instalacja automatyki wentylacji mechanicznej i klimatyzacji (HVAC) Poziom automatyki sterowniki PXC Instalacja automatyki pomieszczeń (AP) Instalacja automatyki wytwarzania i dystrybucji ciepła Instalacja automatyki wytwarzania i dystrybucji wody lodowej Monitoring zużycia mediów Instalacja sterowania oświetleniem Monitoring instalacji elektroenergetycznych (MIEE) Monitoring źródeł zasilania rezerwowego i gwarantowanego Układy regulacyjne dla poszczególnych instalacji Wytyczne instalacyjne- okablowanie Wytyczne międzybranżowe i uzgodnienia CZĘŚĆ INFORMACYJNA Przepisy prawne i normy związane z wykonaniem przedmiotu zamówienia Wykaz projektów wykonawczych i dokumentacji z którymi musi zapoznać się Wykonawca CZĘŚĆ RYSUNKOWA Rysunek Topologia systemu CMBiN PFU IWN 9 strona 1

3 1. Część opisowa 1.1.Przedmiot zamówienia Przedmiotem zamówienia jest zaprojektowanie i wybudowanie instalacji wewnątrzbudynkowych niskoprądowych jako druga faza robót budowlanych budowy CMBiN. Przetarg na roboty budowlane został rozstrzygnięty w kwietniu 2010r. 1.2.Przedmiot opracowania Przedmiotem opracowania jest szczegółowy Program Funkcjonalno-Użytkowy (PFU) Zintegrowanego Systemu Zarządzania Budynkiem BMS składającego się z dwóch modułów, Systemu zarządzania infrastrukturą i automatyką budynkową zwaną dalej BAS (Building Automation Systems) oraz Systemu Zarządzania Bezpieczeństwem zwanym dalej SMS (Security Manegement Systems) w budynku Centrum Mechatroniki, Biomechaniki i Nanoinżynierii Politechniki Poznańskiej (CMBiN). Niniejsze opracowanie uwzględnia ogólne wymagania eksploatacyjno ruchowe oraz funkcjonalne stawiane przed Zintegrowanym Systemem Zarządzania Budynkiem BMS dla CMBiN oraz z powiązaniami z istniejącymi instancjami systemu BAS/BMS i SMS/MM8000 w kampusie Warta Politechniki Poznańskiej. 1.3.Charakterystyczne parametry obiektu budowlanego Patrz opracowanie: PROGRAM FUNKCJONALNO-UŻYTKOWY. INSTALACJE WEWNĄTRZBUDYNKOWE NISKOPRĄDOWE. CZĘŚĆ OGÓLNA (CMBiN PFU IWN 0). 1.4.Ogólne właściwości funkcjonalno-użytkowe systemu W ramach Zintegrowanego Systemu Zarządzania Budynkiem (BMS), należy zaprojektować i wykonać dwukierunkową integrację wraz z powiązaniami funkcjonalnymi dla następujących instalacji: 1. Instalacja sygnalizacji i wykrywania pożaru (SAP) wraz z klapami p.poż 2. Instalacja kontroli dostępu (KD). 3. Instalacja sygnalizacji włamania i napadu (SSWiN). 4. System monitoringu wizyjnego (CCTV). 5. Instalacja automatyki wentylacji mechanicznej i klimatyzacji (HVAC). 6. Instalacja klimatyzacji precyzyjnej dla serwerowni. 7. Instalacja oddymiania i wentylacji pożarowej. 8. Instalacja automatyki pomieszczeń (AP). 9. Instalacja automatyki wytwarzania i dystrybucji ciepła. 10. Instalacja automatyki wytwarzania i dystrybucji wody lodowej. 11. Instalacja sterowania oświetleniem. 12. Komponent ICT dla sal dydaktycznych. 13. Monitoring zużycia mediów. 14. Monitoring urządzeń trafostacji i RG NN wraz z analizatorami sieciowymi. 15. Monitoring analizatorów sieciowych umieszczonych w szafach automatyki CMBiN PFU IWN 9 strona 2

4 16. Monitoring źródeł zasilania rezerwowego UPS. 17. Monitoring agregatu prądotwórczego. 18. Monitoring pozostałych instalacji wynikający na etapie projektu wykonawczego. Wytyczne do projektowania oraz wymagania funkcjonalne. W celu podtrzymania statusu pracy urządzeń, należy przewidzieć wykonanie instalacji zasilania bezprzerwowego dla sterowników i przekaźników znajdujących się w szafach automatyki wentylacji i klimatyzacji i technologii wody. (wszystkie sterowniki PXC). Zasilanie należy poprowadzić z przygotowanej rozdzielnicy RNG 1.5.Wymagania dla Zintegrowanego Systemu Zarządzania Budynkiem (BMS) W ramach BMS należy zrealizować następujące funkcje i powiązania funkcjonalne: - wizualizacja systemów wraz z dwukierunkową komunikacją - dwukierunkową wymianę danych pomiędzy BAS i SMS w trybie BaCnet Klient wymiana danych i stanów przejść z systemu KD na potrzeby ster owania oświetleniem w wybranych pomieszczeniach integracja i wymiana danych z komponentami ICT na potrzeby sterowania scenami świetlnymi, żaluzjami itp. w salach wykładowo-dydaktycznych w trybie KNX (EIB), DALI lub LONWorks wymiana zdarzeń i stanów alarmowych pomiędzy poszczególnymi systemami bezpieczeństwa wraz z aktywacją monitoringu CCTV dla zagrożonej strefy. możliwość konfiguracji i implementacja wybranych alarmów pochodzących z BAS w stacji roboczej SMS/MM8000 i odwrotnie dostarczyć i wykonać wewnętrzną sieć transmisji danych wraz z punktem dystrybucyjnym dla wszystkich podsystemów zapewnić połączenie sieciowe z infrastrukturą uczelnianą. System BMS należy tak zaprojektować, aby w przypadku np. jego uszkodzenia lub wyłączenia na poziomie Stacji Zarządzających(serwerów) BAS lub SMS, musi zachować określoną funkcjonalność na poziomie interakcji pomiędzy poszczególnymi systemami itp.. Między innymi musi zostać zachowane: funkcjonowanie wymiany danych, pomiędzy KD i automatyką na potrzeby sterowania oświetleniem w salach wykładowych funkcjonowanie wymiany danych, pomiędzy KD a automatyką na potrzeby sterowania wentylacją w salach wykładowych logika i sterowanie systemem DSO od systemu sygnalizacji pożaru logika i sterownie klapami ppoż., drzwiami pożarowymi wraz z oddymianiem wizualizacja stanów grup klap. ppoż. oraz drzwi pożarowych na panelu informacyjnym centrali pożarowej pełna autonomiczna funkcjonalność w ramach poszczególnych systemów 1.6.Wymagania dla Systemu Zarządzania Infrastrukturą i Automatyką Budynkową (BAS) Na potrzeby Centrum Mechatroniki, Biomechaniki i Nanoinżynierii Politechniki Poznańskiej należy odpowiednio rozbudować istniejący system BAS Desigo Insight Terminal Serwer znajdujący się w budynku BTiCW Politechniki Poznańskiej w tym celu należy: rozbudować istniejącą licencję o odpowiednią liczbę punktów obsługi danych (DP) CMBiN PFU IWN 9 strona 3

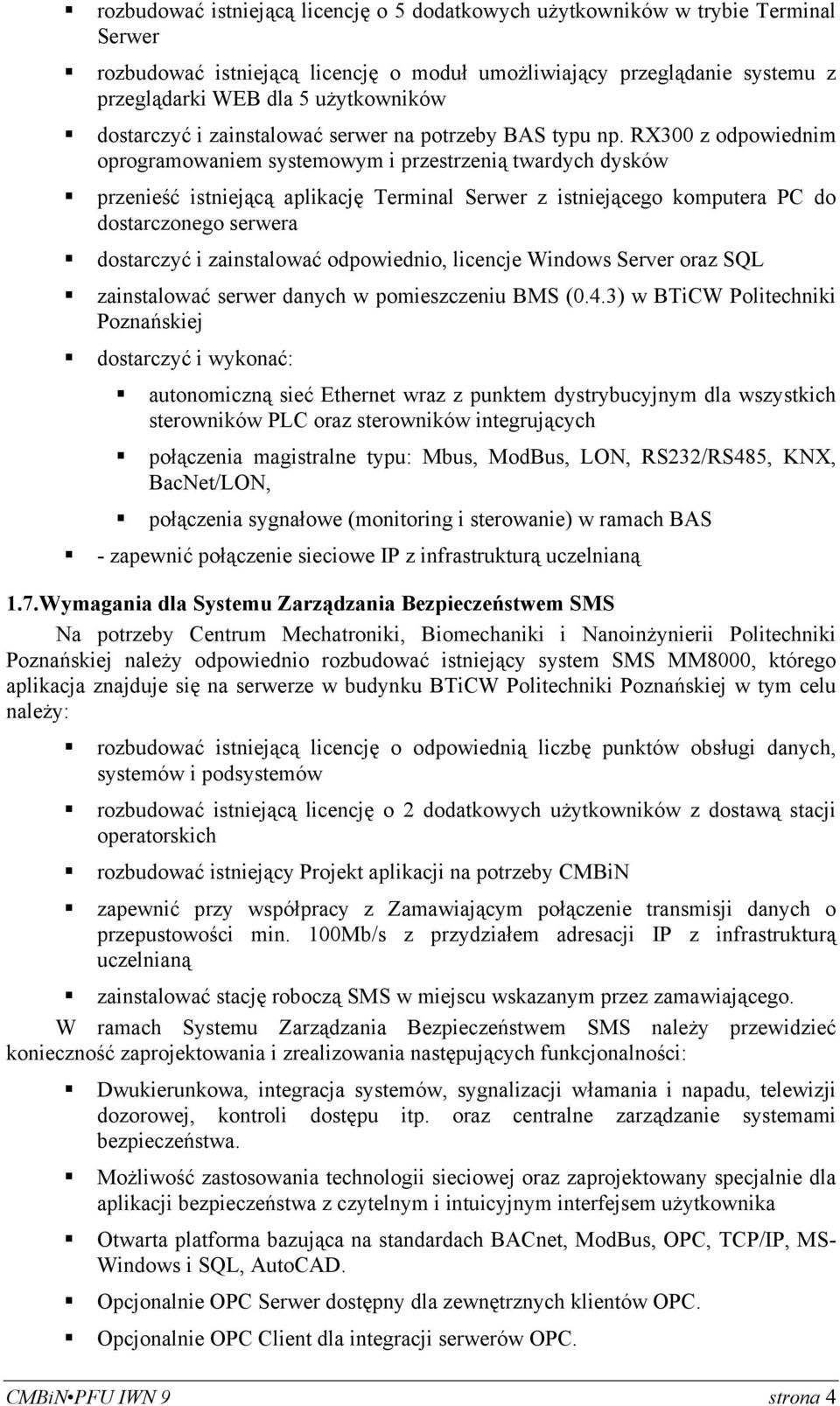

5 rozbudować istniejącą licencję o 5 dodatkowych użytkowników w trybie Terminal Serwer rozbudować istniejącą licencję o moduł umożliwiający przeglądanie systemu z przeglądarki WEB dla 5 użytkowników dostarczyć i zainstalować serwer na potrzeby BAS typu np. RX300 z odpowiednim oprogramowaniem systemowym i przestrzenią twardych dysków przenieść istniejącą aplikację Terminal Serwer z istniejącego komputera PC do dostarczonego serwera dostarczyć i zainstalować odpowiednio, licencje Windows Server oraz SQL zainstalować serwer danych w pomieszczeniu BMS (0.4.3) w BTiCW Politechniki Poznańskiej dostarczyć i wykonać: autonomiczną sieć Ethernet wraz z punktem dystrybucyjnym dla wszystkich sterowników PLC oraz sterowników integrujących połączenia magistralne typu: Mbus, ModBus, LON, RS232/RS485, KNX, BacNet/LON, połączenia sygnałowe (monitoring i sterowanie) w ramach BAS - zapewnić połączenie sieciowe IP z infrastrukturą uczelnianą 1.7.Wymagania dla Systemu Zarządzania Bezpieczeństwem SMS Na potrzeby Centrum Mechatroniki, Biomechaniki i Nanoinżynierii Politechniki Poznańskiej należy odpowiednio rozbudować istniejący system SMS MM8000, którego aplikacja znajduje się na serwerze w budynku BTiCW Politechniki Poznańskiej w tym celu należy: rozbudować istniejącą licencję o odpowiednią liczbę punktów obsługi danych, systemów i podsystemów rozbudować istniejącą licencję o 2 dodatkowych użytkowników z dostawą stacji operatorskich rozbudować istniejący Projekt aplikacji na potrzeby CMBiN zapewnić przy współpracy z Zamawiającym połączenie transmisji danych o przepustowości min. 100Mb/s z przydziałem adresacji IP z infrastrukturą uczelnianą zainstalować stację roboczą SMS w miejscu wskazanym przez zamawiającego. W ramach Systemu Zarządzania Bezpieczeństwem SMS należy przewidzieć konieczność zaprojektowania i zrealizowania następujących funkcjonalności: Dwukierunkowa, integracja systemów, sygnalizacji włamania i napadu, telewizji dozorowej, kontroli dostępu itp. oraz centralne zarządzanie systemami bezpieczeństwa. Możliwość zastosowania technologii sieciowej oraz zaprojektowany specjalnie dla aplikacji bezpieczeństwa z czytelnym i intuicyjnym interfejsem użytkownika Otwarta platforma bazująca na standardach BACnet, ModBus, OPC, TCP/IP, MS- Windows i SQL, AutoCAD. Opcjonalnie OPC Serwer dostępny dla zewnętrznych klientów OPC. Opcjonalnie OPC Client dla integracji serwerów OPC. CMBiN PFU IWN 9 strona 4

6 Opcjonalna redundancja serwera Elastyczna architektura pozwalająca na budowę systemów składających się z pojedynczej stacji roboczej lub konfiguracji klient serwer; Skalowalna konfiguracja umożliwiająca rozszerzenie funkcjonalności każdego systemu aż do uzyskania wyrafinowanego systemu zarządzania bezpieczeństwem. Otwarta komunikacja z systemami lokalnymi przy użyciu standardowych protokołów z uwzględnieniem OPC, (jako OPC serwer). Komunikacja realizowana z wykorzystaniem połączeń lokalnych i sieciowych. Zarządzanie uprawnieniami i personalizacja stanowiska pracy na poziomie stacji roboczej oraz profilu użytkownika. Specjalizowany interfejs ułatwiający szybką obsługę alarmów w sytuacjach kryzysowych. Prezentacja graficzna pozwalająca na sprawne i bezzwłoczne podejmowanie decyzji i zarządzanie bezpieczeństwem. Ekran obsługi zdarzeń zawierający listę zdarzeń, takich jak pojawiające się alarmy, wymagające obsługi przez operatora. Zdarzenia uporządkowane według kategorii ważności i wyświetlane w kolorze wskazującym charakter, status obsługi. Przeglądarka obiektów umożliwiająca nawigację w obszarze wszystkich poziomów instalacji, zarządzanie wszystkimi skonfigurowanymi elementami. Nawigacja powinna odbywać się po hierarchicznej strukturze odzwierciedlającej instalację, i opcjonalnie mapach graficznych. A także pozwalać w prosty sposób odnaleźć i edytować poszczególne elementy. Udostępnienie informacji dotyczących zdarzeń pojawiających się w czasie pracy systemu w tym opisu, kiedy i jakie procedury obsługi zdarzeń zostały zastosowane przez operatora oraz dane identyfikacyjne operatora. Możliwość generowanie raportów przez użytkownika, ułatwiających dalsze przetwarzanie i analizę danych dotyczących pracy systemu. Harmonogramy (programy czasowe) umożliwiające automatyzację pracy systemu wykorzystującą zegar i kalendarz systemowy. Funkcja powinna pozwalać na zdefiniowanie wielu scenariuszy określających dokładnie, jakie zadania system powinien realizować w danym przedziale czasu. Należy zintegrować dla celów sterowania oświetleniem oraz wentylacją w wybranych pomieszczeniach serwer MM8000 ze sterownikami automatyki PXC na poziomie wymiany danych BacNet Client Możliwość wymiany danych z rozbudowanym systemem BAS Desigo Insight Integracja CCTV pozwalająca na sprawną weryfikację alarmów oraz nadzór zdalny live oraz dostęp do archiwum nagrań. Integracja istniejącego systemu kontroli dostępu Sipass, pozwalająca operatorom na zdalne sterownie przejściami kontroli dostępu, zarządzanie dostępem w różnych obszarach obiektu. Integracja powinna zapewniać najwyższy poziom bezpieczeństwa oraz prostą obsługę za pomocą klawiatury i myszki. Ochrona systemu za pomocą haseł zintegrowana z Windows. Zaawansowane grafiki z obsługą formatu AutoCAD wraz z obsługą warstw. CMBiN PFU IWN 9 strona 5

7 Możliwość instalacji stacji dwumonitorowej oraz połączenie trybu tekstowego i interfejsu graficznego. Swobodnie programowalne sekwencje makro. Definiowanie interakcji w systemie. Opcjonalnie powiadamianie o alarmach SMS, dialer, , oraz pager. Możliwość zdalnej konfiguracji Możliwość redundantnego połączenia z systemami bezpieczeństwa Możliwość komunikacji BacNet Klient Integracja systemu CCTV Sony w trybie API wraz z obsługą alarmów Projektowany system SMS MM8000 w przypadku np. jego uszkodzenia lub wyłączenia na poziomie Stacji Zarządzającej PC(serwera), musi zachować określoną funkcjonalność na poziomie poszczególnych systemów (np. połączenie w sieć IP za pomocą komunikujących się wzajemnie bram ) tj.: funkcjonowanie wymiany danych pomiędzy KD i automatyką na potrzeby sterowania oświetleniem zachowanie logiki i sterowanie systemem DSO od systemu sygnalizacji pożaru zachowanie logiki i sterownie klapami p.poż wraz z oddymianiem wizualizacja stanów klap. p.poż oraz drzwi pożarowych na panelu informacyjnym centrali pożarowej pełna autonomiczna funkcjonalność w ramach poszczególnych systemów bezpieczeństwa. Stację Operatorską SMS- MM8000 należy zaprojektować w pomieszczeniu stałego nadzoru CMBiNPP z możliwością obsługi na dwóch monitorach PC co najmniej 24. Przewiduje się integrację z wykonaniem wizualizacji dla następujących systemów: 1. Instalacja sygnalizacji i wykrywania pożaru (SAP) wraz z klapami p.p 2. Instalacja kontroli dostępu (KD). 3. Instalacja sygnalizacji włamania i napadu (SSWiN). 4. System monitoringu wizyjnego (CCTV). 5. Dźwiękowy System Ostrzegawczy (DSO) w ramach systemu SAP. 6. Wizualizacja i monitoring stanów alarmowych z systemu BAS Desigo 1.8.Charakterystyka poszczególnych instalacji W ramach rozbudowy systemu BAS Desigo Insight Terminal Server na potrzeby CMBiNPP, należy zaprojektować i wykonać w pełni funkcjonalny monitoring i sterowanie dla następujących instalacji: - Instalacja automatyki wentylacji mechanicznej i klimatyzacji (HVAC). - Instalacja automatyki pomieszczeń (AP). - Instalacja automatyki wytwarzania i dystrybucji ciepła. - Instalacja automatyki wytwarzania i dystrybucji wody lodowej. - Monitoring detekcji poziomu, CO w garażu. - Monitoring zużycia mediów. CMBiN PFU IWN 9 strona 6

8 - Instalacja sterowania oświetleniem. - Monitoring urządzeń trafostacji z rozdzielnicą RG NN - Monitoring źródeł zasilania rezerwowego UPS. - Monitoring pozostałych instalacji wynikający na etapie projektu wykonawczego Instalacja automatyki wentylacji mechanicznej i klimatyzacji (HVAC) W poszczególnych maszynowniach należy zaprojektować szafy instalacji AKPiA nadzorujące pracę central wentylacyjnych oraz wentylatorów wyciągowych. Jako nadzorujące urządzenia automatyki należy zaprojektować sterowniki PLC z możliwością komunikacji sieciowej (Ethernet). Ze względu na rozbudowę systemu, urządzenia automatyki muszą współpracować i wchodzić w skład jednolitego Systemu Sterowania Budynkiem BMS. Komunikacja cyfrowa pomiędzy stacją Desigo Insight a sterownikami odbywać się będzie poprzez komunikację Ethernet oraz łącza światłowodowe i przełączniki. Poszczególne schematy central wentylacyjnych, wody lodowej, układów regulacji oraz automatyki pomieszczeń będą wykonane zgodnie ze schematami technologicznymi uwzględniając sugestie Inwestora. W poszczególnych maszynowniach przewiduje się urządzenia systemowe w postaci sterowników swobodnie programowalnych PLC umożliwiających realizację specjalistycznych algorytmów sterowania. Wszystkie sterowniki w obrębie budynku komunikować się poprzez specjalnie do tego wykonaną sieć Ethernet. Zgodnie z powyższym podziałem zakłada się odpowiednią ilość punktów zbiorczych automatyki obiektu (segmentów). Każdy punkt zbiorczy zostanie podłączony do sieci komputerowej Ethernet/IP za pomocą routerów a następnie poprzez łącza światłowodowe zostaną połączone z stacji Desigo Insight. Odczyt stanów oraz aktualnych pomiarów będzie realizowany poprzez nowoczesne moduły TX oraz komunikację między modułową Poziom automatyki sterowniki PXC Rozbudowę automatyki należy zaprojektować w oparciu o sterowniki mikroprocesorowe PXC. Projektowane sterowniki muszą spełniają rolę: lokalnych autonomicznych stacji procesowych, pełnozakresowych regulatorów PID, układów transmisji danych z innymi sterownikami i z jednostką centralną, (BACnet/LON i BACnet/Ethernet) sterowniki umożliwiają odczyty na strefowym wyświetlaczu ciekłokrystalicznym PXM20: wartości wielkości mierzonych, np: temperatury, wartości wielkości zadanych (nastaw), np: temperatura zadana, oraz ich zmiany, stanu wysterować (zawór otwarty/zamknięty), nastaw ograniczeń wartości wielkości mierzonych. charakterystyki i trendy układu automatyki Transmisja pomiędzy poszczególnymi regulatorami realizowana jest za pomocą okablowania spełniającego wymogi magistrali BACnet, Ethernet lub LON (Belden8471). Sterowniki serii PXC są swobodnie programowalnymi urządzeniami zrealizowanymi na bazie cyfrowych układów scalonych firmy Motorola, realizującymi : funkcje sterujące w/g programu narzędziowego, funkcje kontrolno-pomiarowe, CMBiN PFU IWN 9 strona 7

9 pozwala nawiązać komunikację z danymi systemowymi za pomocą: lokalnie dołączonego do sterownika notebook a, wyświetlacza PXM20, z poziomu operatora systemu ze stacji operatorskiej lub dowolnego terminala, zdalnie przy użyciu notebook a podłączonego do modemu telefonicznego lub stałego łącza komputerowego. Sterowniki PXC współpracują z zewnętrznymi modułami wejść/wyjść, zlokalizowanymi na listwie systemowej w szafie sterowniczej. Pomiędzy listwą a sterownikiem komunikacja odbywa się po magistrali P-bus. Zastosowano następujące moduły I/O : - wejścia analogowe AI - moduł TXM1.8U - wejścia analogowe AI (0..10V) - moduł TXM1.8U - wyjścia analogowe AO - moduł TXM1.8U - wejścia cyfrowe DI - moduł TXM1.16D - wyjścia cyfrowe DO - moduł TXM1.6R System automatyki oparty jest na koncepcji systemu rozproszonego. Takie rozwiązanie gwarantuje zwiększoną redundancję (niezawodność). System charakteryzuje się unifikacją sprzętową i budową modułową, co wyraża się minimalizacją różnorodności typów urządzeń systemowych i co w konsekwencji znakomicie ułatwia ich szybką, sprawną obsługę serwisową jak również ogranicza rezerwy części zamiennych. Awaria automatyki na poziomie jednostki centralnej, np.: uszkodzenie serwera lub brak transmisji nie wpływa na pracę urządzeń w pozostałych poziomach, a tym samym nie oddziałuje na obwody regulacji. W przypadku takiego uszkodzenia tracimy jedynie możliwość centralnego dostępu do informacji o systemie z poziomu terminala lub komputerów sieciowych. Koncentratory wraz z urządzeniami obiektowymi w dalszym ciągu zachowują pełną możliwość kontroli pracy poszczególnych obwodów regulacji (praca online). Dostęp do informacji o parametrach systemu (obiektu) ma być możliwy w tym przypadku za pomocą: Panela Operatorskiego PXM20E zamontowanego bezpośrednio w szafie SP szafie pomieszczenia BMS lub po podłączeniu się do magistrali LON w dowolnym miejscu jednym panelem możemy obsłużyć do 16 sterowników PXC, notebook a podłączonego do magistrali LON, W przypadku kolejnego uszkodzenia np. sterownika instalacje na obiekcie w stanie awaryjnym muszą pracować w trybie off line tzn. bez udziału urządzeń z pozostałych poziomów (koncentratorów i centralnego). Sterowanie realizowane jest wówczas manualnie przez operatora z wykorzystaniem panelu operatorskiego Instalacja automatyki pomieszczeń (AP) W ramach automatyki pomieszczeń należy zaprojektować sterowanie komfortem w pomieszczeniach oraz załączanie oświetlenia. Za sterownie komfortem będą odpowiedzialne kilmakonwektory pomieszczeniowe oraz regulatory strefowe RXC21 połączone z zadajnikami pomieszczeniowymi typu QAX34.1. Wszystkie regulatory strefowe posiadają komunikację po sieci LonWorks i poprzez interfejsy sieciowe PXC00.E będą podłączane do systemu BAS. Interfejsy sieciowe PXC00.E umieszczone są w szafach automatyki: Na grafikach w systemu będą odczytywane aktualne pomiary oraz stany pracy klimakonwektora (stopień otwarcia zaworu oraz wydajność wentylatora, temperatura w pomieszczeniu). Ponadto poprzez stację BAS możliwa będzie ingerencja w nastawy poszczególnych regulatorów strefowych oraz parametryzacja ich pracy. CMBiN PFU IWN 9 strona 8

10 Instalacja automatyki wytwarzania i dystrybucji ciepła Na obrazach synoptycznych Stacji Desigo Insight należy przedstawić przedstawione aktualne pomiary oraz statusy pracy urządzeń (stopień otwarcia siłowników, praca awaria pomp obiegowych). Zgodnie z wymaganiami i inwestora Instalacja automatyki wytwarzania i dystrybucji wody lodowej Przewiduje się integrację agregatów wody lodowej poprzez transmisję danych (LonWorks lub ModBUS) w zakresie dostawy Agregatu wody lodowej będzie dostawa modułów komunikacyjnych umożliwiających integrację urządzenia z systemem BAS. Na obrazach synoptycznych Stacji Desigo Insight będą należy przedstawić aktualne pomiary oraz statusy pracy urządzeń (stopień otwarcia siłowników, praca awaria pomp obiegowych, itp.) zgodnie z wymaganiami inwestora Monitoring zużycia mediów Dla celów rejestracji i analizy zużycia energii cieplnej, chłodniczej, elektrycznej i wody należy przewidzieć montaż urządzeń rozliczeniowych i rejestrujących, które przez sterowniki PXC00-E.D z modułami komunikacyjnymi PXX-L11 lub PXX-L12 (dla transmisji LonWorks) lub moduł TXI1-OPEN dla pozostałych magistrali będą odczytywane w Systemie Desigo Insight. W systemie odczytu urządzeń rozliczeniowych M-Bus zgodnie z normą EN wszystkie urządzenia pomiarowe współpracują z poziomem zarządzania wg modelu Slave- Master. Integracja z systemem zarządzania odbywa się poprzez typowy dla systemu interfejs komunikacyjny WZC-P60 pełniący funkcje konwertera standardu elektrycznego i zasilacza urządzeń magistrali. Poszczególne urządzenia rozliczeniowe będą wyposażane w moduły komunikacyjne M-Bus umożliwiające odczyt wartości licznikowych. W przypadku wodomierzy z nadajnikami impulsowymi stosowane będą odpowiednie moduły AEW310.2, których zadaniem jest zbieranie impulsów z wejść impulsowych i udostępnianie zliczonych wartości poprzez sieć komunikacyjną M-Bus. Aktualne pomiary oraz stany zliczonych wartości będą wyświetlane na obrazach graficznych komputerowej stacji BAS Desigo Insight Instalacja sterowania oświetleniem W zakresie BAS należy przewidzieć wykonanie wizualizacji systemu sterowania oświetleniem z możliwością sterowania poszczególnymi pomieszczeniami oraz strefami, system musi umożliwiać tworzenie odpowiednich scen świetlnych w układzie sterowania ręcznego oraz katalogu czasowego. Należy również zrealizować załączanie oświetlenia w strefach objętych stanem alarmowym Monitoring instalacji elektroenergetycznych (MIEE) Należy zaprojektować w rozdzielnicy w maszynowni obwody i wejścia sterowników umożliwiające odczyt sygnałów cyfrowych oraz pomiarów temperatur w pomieszczeniach technicznych (trafostacja). Monitoring RGNN w zakresie zliczania zużycia energii (Mbus) oraz komunikacja z analizatorami sieciowymi (ModBus) Przekroczenia temperatur i stany awaryjne muszą być wyświetlane na ekranie stacji komuterowej Desigo Insight. W każdej z rozdzielnic w maszynowniach należy zaprojektować liczniki energii elektrycznej (analizatory sieciowe z modułami komunikacyjnymi M-Bus których stany również będą wyświetlane na ekranie stacji Desigo Insight Monitoring źródeł zasilania rezerwowego i gwarantowanego Instalację tworzą urządzenia zlokalizowane na poziomie piwnicy. Są to: agregat prądotwórczy wraz z wyposażeniem, CMBiN PFU IWN 9 strona 9

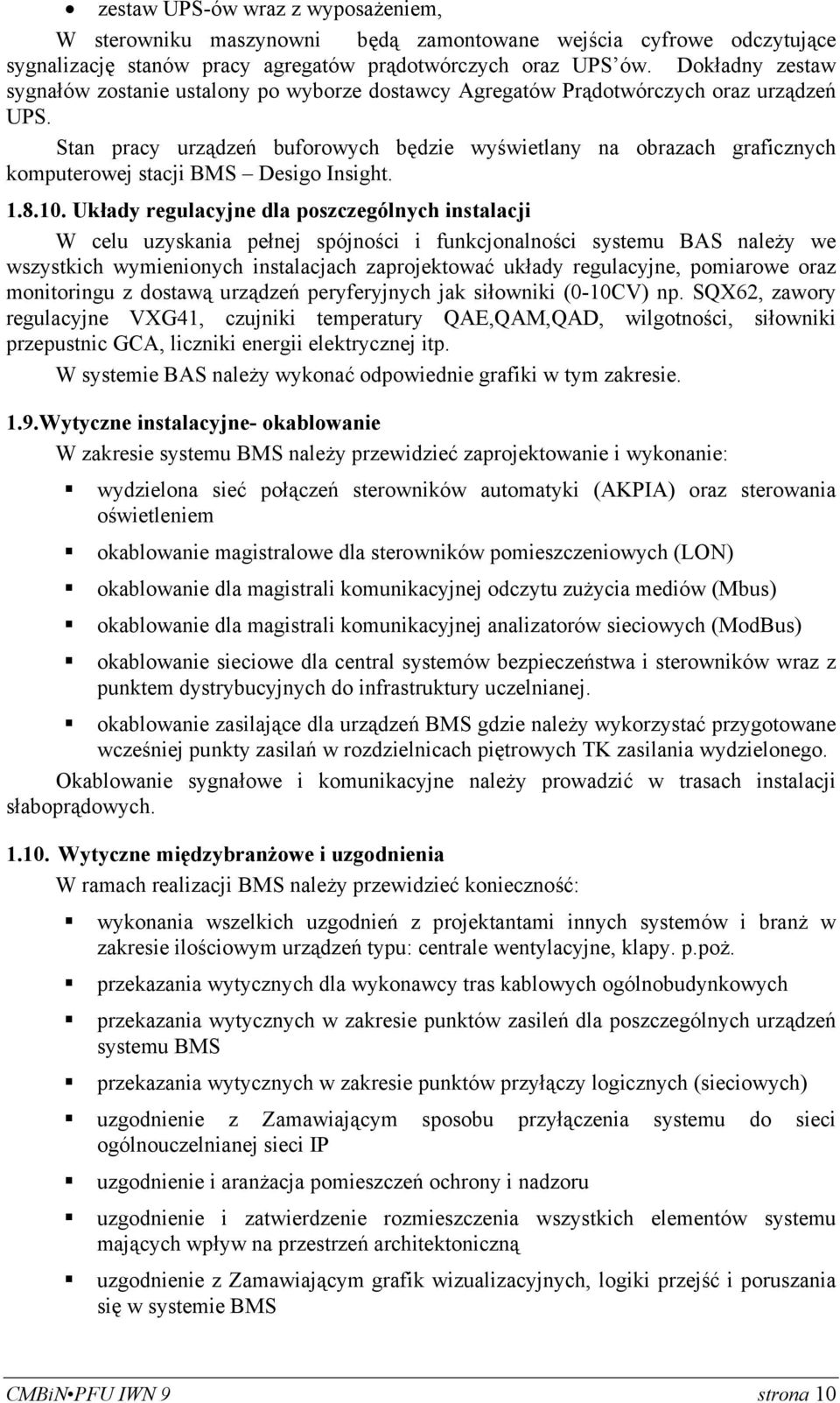

11 zestaw UPS-ów wraz z wyposażeniem, W sterowniku maszynowni będą zamontowane wejścia cyfrowe odczytujące sygnalizację stanów pracy agregatów prądotwórczych oraz UPS ów. Dokładny zestaw sygnałów zostanie ustalony po wyborze dostawcy Agregatów Prądotwórczych oraz urządzeń UPS. Stan pracy urządzeń buforowych będzie wyświetlany na obrazach graficznych komputerowej stacji BMS Desigo Insight Układy regulacyjne dla poszczególnych instalacji W celu uzyskania pełnej spójności i funkcjonalności systemu BAS należy we wszystkich wymienionych instalacjach zaprojektować układy regulacyjne, pomiarowe oraz monitoringu z dostawą urządzeń peryferyjnych jak siłowniki (0-10CV) np. SQX62, zawory regulacyjne VXG41, czujniki temperatury QAE,QAM,QAD, wilgotności, siłowniki przepustnic GCA, liczniki energii elektrycznej itp. W systemie BAS należy wykonać odpowiednie grafiki w tym zakresie. 1.9.Wytyczne instalacyjne- okablowanie W zakresie systemu BMS należy przewidzieć zaprojektowanie i wykonanie: wydzielona sieć połączeń sterowników automatyki (AKPIA) oraz sterowania oświetleniem okablowanie magistralowe dla sterowników pomieszczeniowych (LON) okablowanie dla magistrali komunikacyjnej odczytu zużycia mediów (Mbus) okablowanie dla magistrali komunikacyjnej analizatorów sieciowych (ModBus) okablowanie sieciowe dla central systemów bezpieczeństwa i sterowników wraz z punktem dystrybucyjnych do infrastruktury uczelnianej. okablowanie zasilające dla urządzeń BMS gdzie należy wykorzystać przygotowane wcześniej punkty zasilań w rozdzielnicach piętrowych TK zasilania wydzielonego. Okablowanie sygnałowe i komunikacyjne należy prowadzić w trasach instalacji słaboprądowych Wytyczne międzybranżowe i uzgodnienia W ramach realizacji BMS należy przewidzieć konieczność: wykonania wszelkich uzgodnień z projektantami innych systemów i branż w zakresie ilościowym urządzeń typu: centrale wentylacyjne, klapy. p.poż. przekazania wytycznych dla wykonawcy tras kablowych ogólnobudynkowych przekazania wytycznych w zakresie punktów zasileń dla poszczególnych urządzeń systemu BMS przekazania wytycznych w zakresie punktów przyłączy logicznych (sieciowych) uzgodnienie z Zamawiającym sposobu przyłączenia systemu do sieci ogólnouczelnianej sieci IP uzgodnienie i aranżacja pomieszczeń ochrony i nadzoru uzgodnienie i zatwierdzenie rozmieszczenia wszystkich elementów systemu mających wpływ na przestrzeń architektoniczną uzgodnienie z Zamawiającym grafik wizualizacyjnych, logiki przejść i poruszania się w systemie BMS CMBiN PFU IWN 9 strona 10

12 uzgodnienie z Zamawiającym algorytmów i scenariuszy, jakie musi realizować BMS w sytuacjach awaryjnych i zagrożenia życia. CMBiN PFU IWN 9 strona 11

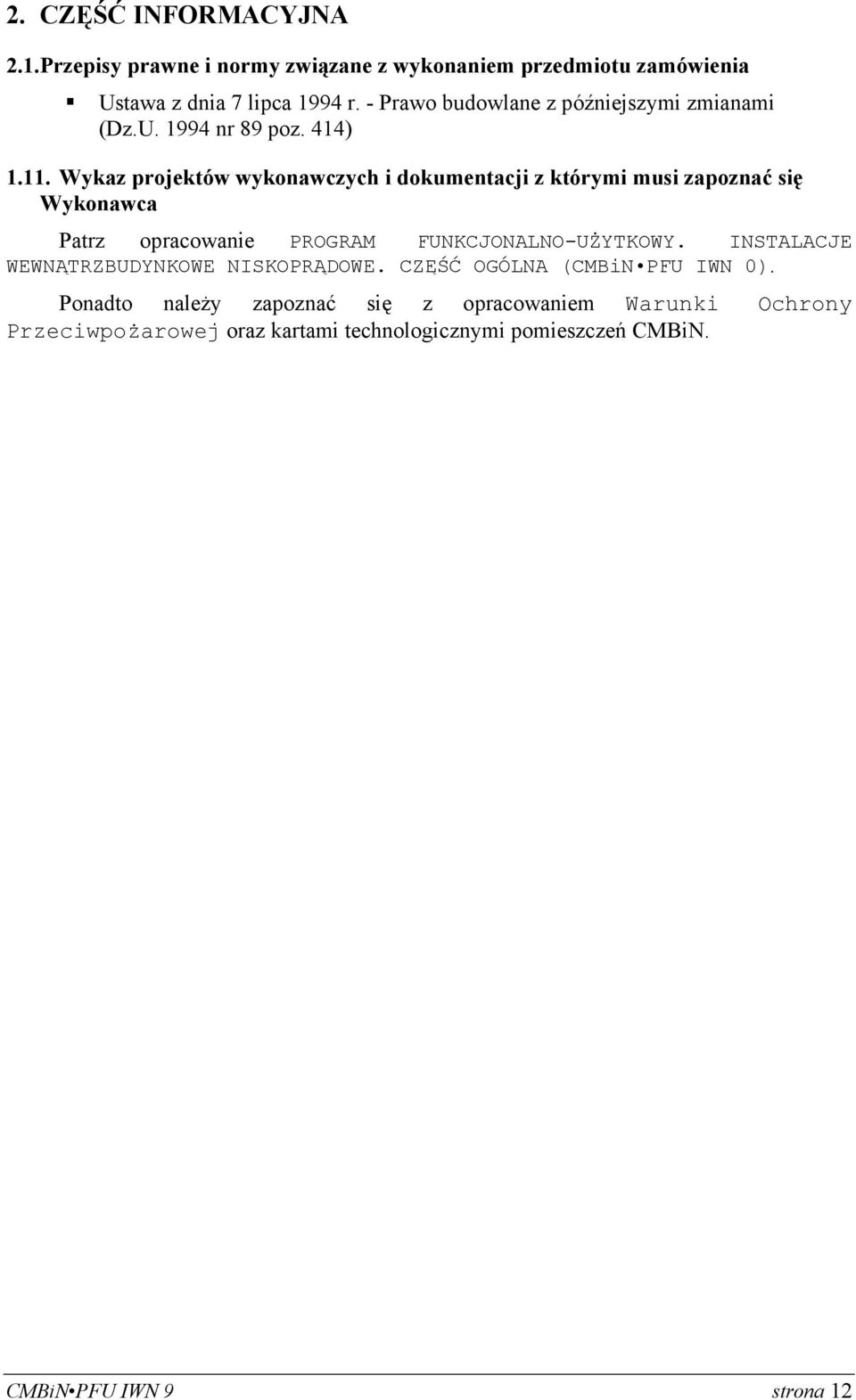

13 2. CZĘŚĆ INFORMACYJNA 2.1.Przepisy prawne i normy związane z wykonaniem przedmiotu zamówienia Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane z późniejszymi zmianami (Dz.U nr 89 poz. 414) Wykaz projektów wykonawczych i dokumentacji z którymi musi zapoznać się Wykonawca Patrz opracowanie PROGRAM FUNKCJONALNO-UŻYTKOWY. INSTALACJE WEWNĄTRZBUDYNKOWE NISKOPRĄDOWE. CZĘŚĆ OGÓLNA (CMBiN PFU IWN 0). Ponadto należy zapoznać się z opracowaniem Warunki Ochrony Przeciwpożarowej oraz kartami technologicznymi pomieszczeń CMBiN. CMBiN PFU IWN 9 strona 12

14 3. CZĘŚĆ RYSUNKOWA Rysunek 1. Topologia systemu CMBiN PFU IWN 9 strona 13
