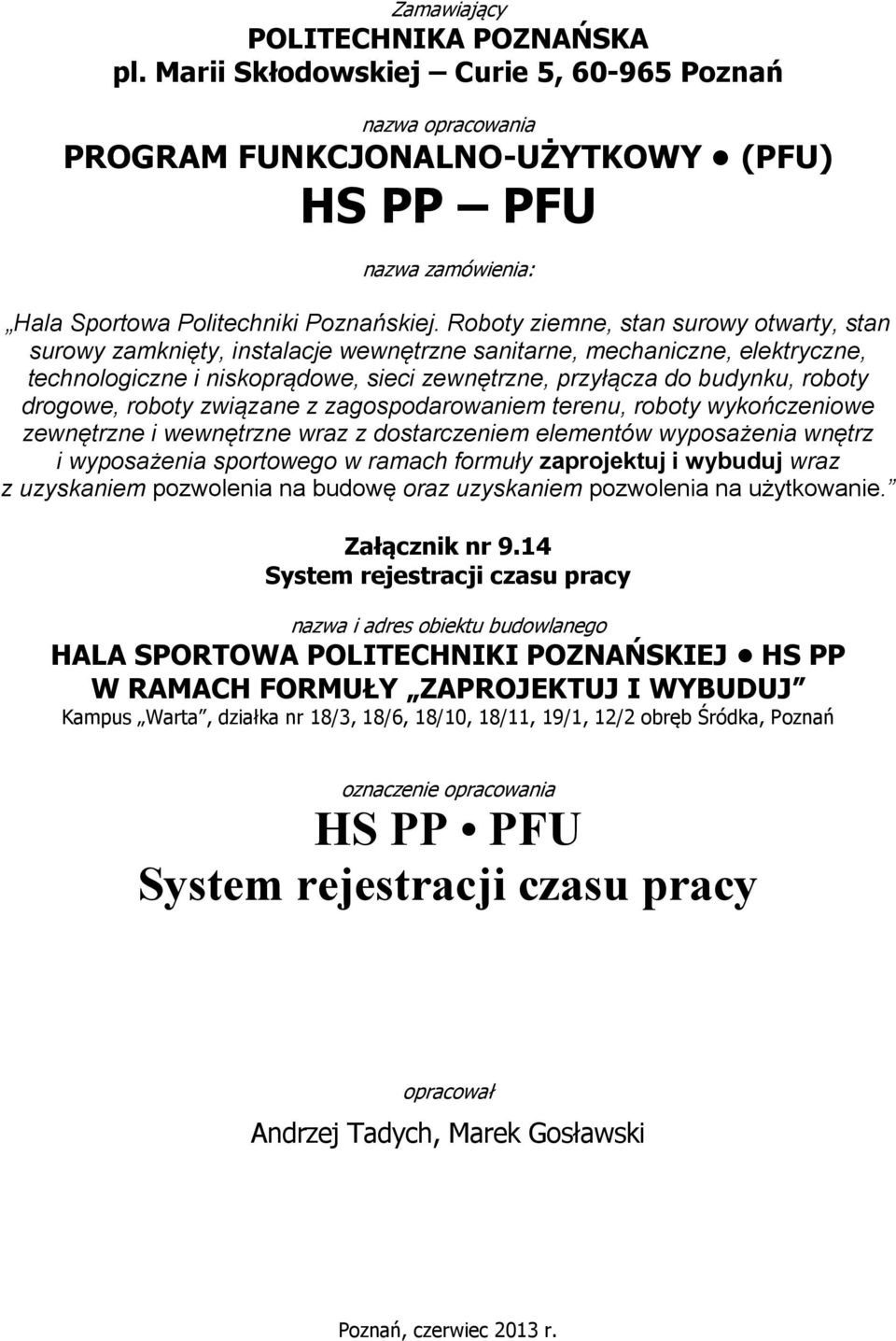

1 Zamawiający POLITECHNIKA POZNAŃSKA pl. Marii Skłodowskiej Curie 5, Poznań nazwa opracowania PROGRAM FUNKCJONALNO-UŻYTKOWY (PFU) HS PP PFU nazwa zamówienia: Hala Sportowa Politechniki Poznańskiej. Roboty ziemne, stan surowy otwarty, stan surowy zamknięty, instalacje wewnętrzne sanitarne, mechaniczne, elektryczne, technologiczne i niskoprądowe, sieci zewnętrzne, przyłącza do budynku, roboty drogowe, roboty związane z zagospodarowaniem terenu, roboty wykończeniowe zewnętrzne i wewnętrzne wraz z dostarczeniem elementów wyposażenia wnętrz i wyposażenia sportowego w ramach formuły zaprojektuj i wybuduj wraz z uzyskaniem pozwolenia na budowę oraz uzyskaniem pozwolenia na użytkowanie. Załącznik nr 9.14 System rejestracji czasu pracy nazwa i adres obiektu budowlanego HALA SPORTOWA POLITECHNIKI POZNAŃSKIEJ HS PP W RAMACH FORMUŁY ZAPROJEKTUJ I WYBUDUJ Kampus Warta, działka nr 18/3, 18/6, 18/10, 18/11, 19/1, 12/2 obręb Śródka, Poznań oznaczenie opracowania HS PP PFU System rejestracji czasu pracy opracował Andrzej Tadych, Marek Gosławski Poznań, czerwiec 2013 r.

2 Spis treści Kody CPV: Przedmiot zamówienia Podstawa opracowania Część opisowa Przedmiot opracowania Charakterystyczne parametry obiektu budowlanego Ogólne właściwości funkcjonalno-użytkowe Zadania systemu Funkcje systemu Wymagania dotyczące rejestratorów czasu pracy Wymagania dotyczące kart rejestracji czasu pracy Wymagania dotyczące rozbudowy lub integracji z istniejącym systemem Wymagania dotyczące zasilania Wymagania dotyczące połączenia urządzeń Topologia systemu RCP Pozostałe wymagania Projekty Instrukcje, licencje Szkolenia Część informacyjna System rejestracji czasu pracy strona 2/14

3 Kody CPV: Główny przedmiot zamówienia: Roboty budowlane Dodatkowe przedmioty zamówienia: Oświetlenie sufitowe Oświetlenie ścienne Alarmy przeciwpożarowe Systemy przeciwpożarowe Kamery telewizyjne o obwodzie zamkniętym Systemy nadzoru o obwodzie zamkniętym Systemy i urządzenia nadzoru i bezpieczeństwa Urządzenia kontroli czasu pracy Sprzęt do sportów uprawianych na boiskach Standardowe wyposażenie sali gimnastycznej do siatkówki Urządzenia pomiarowe i sterujące System kontroli dostępu Konstrukcje i materiały budowlane; wyroby pomocnicze dla budownictwa Materiały konstrukcyjne i elementy podobne Materiały konstrukcyjne Materiały budowlane Cegły Cement Ceramika Zaprawa (murarska) Różne konstrukcje budowlane Dach Konstrukcje dachowe Beton Gotowa mieszanka betonu Produkty betonowe Wyroby konstrukcyjne Przygotowanie terenu pod budowę System rejestracji czasu pracy strona 3/14

4 Roboty w zakresie burzenia i rozbiórki obiektów budowlanych :roboty ziemne Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne Roboty w zakresie usuwania gruzu Roboty w zakresie stabilizacji gruntu Roboty w zakresie odwadniania gruntu Badanie gruntu Roboty w zakresie kształtowania terenu Roboty na placu budowy Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej Roboty budowlane w zakresie budynków Roboty budowlane w zakresie budowy wypoczynkowych, sportowych, kulturalnych, hotelowych i restauracyjnych obiektów budowlanych Roboty budowlane w zakresie budowy obiektów sportowych Roboty budowlane związane z salami gimnastycznymi Roboty budowlane związane z halami sportowymi Roboty budowlane w zakresie budowy obiektów budowlanych związanych ze szkolnictwem wyższym Roboty budowlane w zakresie politechnik Roboty budowlane w zakresie konstrukcji Montaż konstrukcji metalowych Instalowanie konstrukcji metalowych Roboty konstrukcyjne Roboty konstrukcyjne z wykorzystaniem stali Roboty budowlane w zakresie parkingów Konstrukcje z betonu zbrojonego Montaż i wznoszenie gotowych konstrukcji Roboty budowlane w zakresie budowy rurociągów Roboty budowlane w zakresie budowy wodociągów i rurociągów do odprowadzania ścieków Roboty w zakresie dróg Roboty budowlane w zakresie dróg dojazdowych Roboty w zakresie wykonywania pokryć i konstrukcji dachowych i inne podobne roboty specjalistyczne System rejestracji czasu pracy strona 4/14

5 Wykonywanie pokryć i konstrukcji dachowych oraz podobne roboty Wykonywanie konstrukcji dachowych Wykonywanie pokryć dachowych specjalne roboty budowlane inne, niż dachowe Roboty przy wznoszeniu rusztowań Fundamentowanie Wbijanie pali Betonowanie Zbrojenie Betonowanie konstrukcji Wznoszenie konstrukcji budynków Roboty przy wbijaniu pali Roboty murarskie i murowe Roboty kamieniarskie Cięcie kamienia Ściany nośne Kamieniarskie roboty wykończeniowe Roboty instalacyjne w budynkach Roboty instalacyjne Roboty instalacyjne elektryczne Roboty w zakresie okablowania oraz instalacji elektrycznych Roboty w zakresie instalacji elektrycznych Instalowanie przeciwpożarowych systemów alarmowych Instalowanie przeciwwłamaniowych systemów alarmowych Ochrona odgromowa Instalowanie infrastruktury okablowania Instalowanie okablowania komputerowego Instalacyjne roboty elektrotechniczne Instalacje zasilania elektrycznego Instalacje niskiego napięcia Instalowanie systemów oświetleniowych i sygnalizacyjnych Instalowanie urządzeń oświetlenia zewnętrznego Inne instalacje elektryczne Roboty izolacyjne Roboty w zakresie okładziny tynkowej System rejestracji czasu pracy strona 5/14

6 Roboty instalacyjne wodno-kanalizacyjne i sanitarne Instalowanie urządzeń grzewczych, wentylacyjnych i klimatyzacyjnych Instalowanie centralnego ogrzewania Instalowanie urządzeń wentylacyjnych i klimatyzacyjnych Instalowanie wentylacji Roboty instalacyjne wodne i kanalizacyjne Instalowanie sprzętu gaśniczego Roboty wykończeniowe w zakresie obiektów budowlanych Roboty w zakresie zakładania stolarki budowlanej i roboty ciesielskie Instalowanie drzwi i okien i podobnych elementów Instalowanie drzwi i okien Instalowanie drzwi Instalowanie stolarki metalowej z wyjątkiem drzwi i okien Instalowanie sufitów podwieszanych Instalowanie sufitów podwieszanych Roboty ciesielskie Instalowanie stolarki niemetalowej Instalowanie zabudowanych mebli Instalowanie kuchni na wymiar Instalowanie wyrobów metalowych Pokrywanie podłóg i ścian Kładzenie płytek Kładzenie terakoty Instalowanie wind i ruchomych schodów Instalowanie wind Instalowanie urządzeń sygnalizacyjnych Kładzenie i wykładanie podłóg, ścian i tapetowanie ścian Kładzenie i wykładanie podłóg Kładzenie podłóg Kładzenie nawierzchni Kładzenie parkietu Roboty w zakresie podłóg drewnianych Wykładanie i tapetowanie ścian Wykładanie ścian Roboty malarskie i szklarskie System rejestracji czasu pracy strona 6/14

7 Roboty szklarskie Nakładanie powierzchni kryjących Roboty malarskie Malowanie budowli i zakładanie okładzin ochronnych Malowanie budowli Roboty elewacyjne Roboty budowlane wykończeniowe, pozostałe Dekorowanie Zakładanie paneli Pakiety oprogramowania do zarządzania urządzeniami Usługi instalowania sprzętu przeciwpożarowego Usługi architektoniczne, budowlane, inżynieryjne i kontrolne Usługi profesjonalne w zakresie architektury i inżynierii Usługi projektowe Usługi projektowania architektonicznego Nadzór nad robotami budowlanymi Usługi inżynieryjne w zakresie projektowania Usługi inżynieryjne w zakresie projektowania Usługi projektowania fundamentów Usługi projektowania konstrukcji nośnych Geotechniczne usługi inżynieryjne Usługi projektowania wnętrz Usługi projektowania mebli Roboty budowlane w zakresie kantyn System rejestracji czasu pracy strona 7/14

8 1 Przedmiot zamówienia Przedmiotem zamówienia jest realizacja zadania pn. Hala Sportowa Politechniki Poznańskiej. Roboty ziemne, stan surowy otwarty, stan surowy zamknięty, instalacje wewnętrzne sanitarne, mechaniczne, technologiczne i niskoprądowe, sieci zewnętrzne, przyłącza do budynku, roboty drogowe, roboty związane z zagospodarowaniem terenu, roboty wykończeniowe wraz z dostarczeniem elementów wyposażenia sportowego w ramach formuły zaprojektuj i wybuduj wraz z uzyskaniem pozwolenia na budowę oraz uzyskaniem pozwolenia na użytkowanie. Niniejsze PFU opisuje część ogólnego zadania składającego się z: a) wykonania Projektu Wykonawczego z zakresu systemu rozliczania czasu pracy: 4 egzemplarze wersji papierowej oraz 4 egzemplarze wersji elektronicznej b) wykonania wszystkich prac (dostawa i montaż urządzeń, wykonanie połączeń, konfiguracja urządzeń, uruchomienie systemu, itp.) zgodnie z zaakceptowanym przez Zamawiającego Projektem Wykonawczym, c) opracowania Specyfikacji Wykonania i Odbioru Robót, d) wykonania Dokumentacji Powykonawczej dla systemu rozliczania czasu pracy z naniesionymi zmianami do Projektu Wykonawczego: 4 egzemplarze wersji papierowej oraz 4 egzemplarze wersji elektronicznej. Projekty, jak i realizacja Inwestycji na wszystkich etapach podlegają weryfikacji przez Zamawiającego zgodnie z opisem w SIWZ. Wszystkie dokumenty przetargowe należy czytać i traktować jako całość opisującą szczegółowo całe zadanie. 1.1 Podstawa opracowania Podstawą opracowania niniejszego PFU było wykorzystanie następujących dokumentacji oraz opracowań: koncepcji architektonicznej obiektu, ustalenia z Zamawiającym, ustalenia międzybranżowe oraz z docelowym użytkownikiem obiektu, programy funkcjonalno-użytkowe (PFU) pozostałych branż, wytyczne ochrony przeciwpożarowej, obowiązujące normy i przepisy. System rejestracji czasu pracy strona 8/14

9 2 Część opisowa 2.1 Przedmiot opracowania Przedmiotem opracowania jest szczegółowy Program Funkcjonalno-Użytkowy (PFU) instalacji rejestracji czasu pracy w budynku Hali Sportowej Politechniki Poznańskiej. Niniejsze opracowanie uwzględnia ogólne wymagania eksploatacyjno ruchowe oraz funkcjonalne stawiane przed projektowanym systemem rejestracji czasu pracy w Hali Sportowej oraz z powiązaniami z instalacjami w innych budynkach w obrębie kampusu Warta Politechniki Poznańskiej. 2.2 Charakterystyczne parametry obiektu budowlanego Patrz opracowanie: SIWZ pkt 3 oraz branżowe PFU Architektura i zagospodarowanie terenu. 2.3 Ogólne właściwości funkcjonalno-użytkowe W budynku Hali Sportowej przewidziany jest system rejestracji czasu pracy. System należy zaprojektować i wykonać jako rozbudowa systemu eksploatowanego przez Politechnikę Poznańską w innych obiektach lub uwzględnić integrację z systemem eksploatowanym przez Politechnikę Poznańską. System Rejestracji Czasu Pracy składa się z: kart lub innego nośnika identyfikacji pracownika, urządzeń rejestrujących wejścia/wyjścia pracowników, aplikacji przetwarzającej zebrane dane Zadania systemu System Rejestracji Czasu pracy ma za zadanie: rejestrować zdarzenia dotyczące czasu pracy (informacja o obecności, rozpoczęcie lub zakończenie pracy, wejścia i wyjścia prywatne i służbowe itp.), System rejestracji czasu pracy strona 9/14

10 rozliczać czas pracy na podstawie uzyskanych rejestracji Funkcje systemu System Rejestracji Czasu Pracy: umożliwia odwzorowanie struktury organizacyjnej, umożliwia zarządzanie grupami i okresami rozliczeniowymi, kalendarzami i planami pracy, umożliwia zarządzanie pracownikami, pobiera dane o rejestracji z urządzeń i zapisuje je w bazie danych, analizuje poprawność sekwencji rejestracji, raportuje niepoprawne sekwencje, umożliwia przeglądanie rejestracji, umożliwia modyfikację parametrów harmonogramu w kontekście wybranych użytkowników oraz dni, umożliwia określanie wyjątków w rejestracji czasu pracy np. urlopów, delegacji itp. rozlicza czas pracy, wymienia informacje z innymi systemami w określony sposób i w określonym formacie, umożliwia raportowanie, przedstawia w sposób graficzny występujące zdarzenia Wymagania dotyczące rejestratorów czasu pracy Rejestrator Czasu Pracy: jest przystosowany do odczytu kart zbliżeniowych, rejestruje oraz przechowuje w pamięci wewnętrznej wszystkie zdarzenia dotyczące wejść i wyjść (numer karty, datę, godzinę oraz tryb rejestracji), umożliwia rejestrację minimum zdarzeń, przechowuje w pamięci rejestratora wszystkie uprawnienia kart wraz z ewentualnymi ograniczeniami, może sterować urządzeniami wykonawczymi (elektrozamek, kołowrót itp.) oraz może współpracować z dodatkowym, zewnętrznym czytnikiem, komunikuje się z komputerem za pośrednictwem typowych interfejsów (RS232, RS422, RS485 lub LAN), System rejestracji czasu pracy strona 10/14

11 posiada podświetlany wyświetlacz informujący o dacie i trybie rejestracji, umożliwiający jednocześnie prezentowanie komunikatów tekstowych, bilansu czasu pracy, aktualnej informacji o urlopach, bieżącej godziny i dnia tygodnia, posiada klawiaturę umożliwiającą wybranie trybu rejestracji oraz indywidualnego kodu użytkownika, sygnalizuje w sposób wizualny i akustyczny rejestrację, posiada własny zegar synchronizowany rzez aplikację Wymagania dotyczące kart rejestracji czasu pracy Identyfikatorem elektronicznym pracownika w systemie jest wieloaplikacyjna karta elektroniczna z interfejsem bezkontaktowym pracującym z częstotliwością 13,56 MHz.. Identyfikacja użytkownika opiera się o unikalny numer seryjny karty odczytywany interfejsem bezkontaktowym. 2.4 Wymagania dotyczące rozbudowy lub integracji z istniejącym systemem Dla instalacji w Hali sportowej należy dostarczyć 1 szt. rejestratora czasu pracy. Rejestrator powinien być zlokalizowany przy wejściu głównym do budynku lub do części biurowej obiektu. Lokalizację należy uzgodnić z Zamawiającym. Rozbudowę lub integrację systemu należy wykonać w sposób nie powodujący utraty gwarancji użytkowanych systemów. W przypadku rozbudowy posiadaną przez Politechnikę Poznańska licencję należy rozszerzyć o wymagane elementy. System należy zaktualizować do najnowszej dostępnej wersji. Konfigurację systemu należy uzupełnić o obsługę zamontowanych elementów. Za systemy zintegrowane uważa się takie, w których można wykonywać wszystkie oferowane funkcje obu systemów z pojedynczej aplikacji, przy niepogorszonej wydajności. W przypadku integracji należy zapewnić możliwość korzystania z dotychczasowych kart pracowniczych Politechniki Poznańskiej Wymagania dotyczące zasilania System rejestracji czasu pracy strona 11/14

12 System umożliwia pracę w przypadku braku zasilania podstawowego budynku w czasie 8 godzin. Wszystkie elementy systemu powinny posiadać autonomiczne źródła podtrzymania zasilania (elementy wykonawcze, serwery systemowe) lub być podłączone do źródła zasilania gwarantującego zasilanie przez określony czas (stacje robocze, monitory, aktywne urządzenia sieciowe zapewniające transmisję danych). Dla urządzeń systemu należy uwzględnić odpowiednie zabezpieczenie w tablicy z której zasilane są rejestratory i inne urządzenia. Wykonawca jest obowiązany do wykonania systemu zasilania na potrzeby systemu rejestracji czasu pracy Wymagania dotyczące połączenia urządzeń Transmisja danych odbywa się z wykorzystaniem lokalnej sieci komputerowej. Okablowanie sieci prowadzone jest wg zasad określonych w opracowaniu szczegółowym Sieci teleinformatyczne. Okablowanie strukturalne. Transmisja danych wychodząca na zewnątrz budynku odbywa się przez sieć szkieletową Politechniki Poznańskiej. Urządzenia sieciowe umożliwiają podłączenie infrastruktury transmisji danych systemu kontroli dostępu do sieci szkieletowej Politechniki Poznańskiej oraz integrację w systemie zarządzania uczelnianą infrastrukturą sieciową Topologia systemu RCP System rejestracji czasu pracy strona 12/14

13 2.5 Pozostałe wymagania Projekty Projekty wykonawcze zawierają: część opisową zawierającą opis systemu i instalacji, ogólny opis wykonania prac, zalecenia dla wykonawców innych branż, część rysunkową w tym m.in.: niezbędne rzuty, schematy, aksonometrie, profile, rozwinięcia, opracowania warsztatowe, zestawienie materiałów Instrukcje, licencje Do wszystkich urządzeń występujących w systemie zostanie dostarczona instrukcja w języku polskim. Dla specjalistycznych instrukcji technicznych dopuszczalne jest dostarczenie instrukcji w języku angielskim. Dla oprogramowania zainstalowanego w ramach systemu zostanie dostarczona treść licencji, niezbędne klucze oraz instrukcje w języku polskim. Dla specjalistycznych instrukcji technicznych dopuszczalne jest dostarczenie instrukcji w języku angielskim. Instrukcje, klucze, licencje itp. zostaną dostarczone w wersji drukowanej i elektronicznej Szkolenia Wykonawca dokona szkolenia z zakresu BHP, p.poż. i technologii dla wszystkich użytkowników obiektu za pisemnym potwierdzeniem odbycia szkolenia. 3 Część informacyjna Obowiązujące przepisy i normy: Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane z późniejszymi zmianami (Dz.U nr 89 poz. 414), PN-EN 50173, Technika informatyczna -- Systemy okablowania strukturalnego, wprowadzająca europejską normę EN lub równoważna, System rejestracji czasu pracy strona 13/14

14 PN-EN 50174, Technika informatyczna -- Instalacja okablowania wprowadzająca europejska normę EN 50174, lub równoważna, PN-EN 50346, Technika informatyczna -- Instalacja okablowania -- Badanie zainstalowanego okablowania, wprowadzająca europejską normę EN lub równoważna. System rejestracji czasu pracy strona 14/14
