Transkrypt
1 Zakład Wielobranżowy TELVID Łódź ul. Franciszkańska 125 tel.: Faza: Temat: Obiekt: Projektant / Wykonawca: Projekt wykonawczy Projekt Systemu Sygnalizacji Pożaru Kajetany k. Warszawy ul. Mokra 17, Nadarzyn Z.W. TELVID ul. Franciszkańska 125, Łódź Projektował mgr inż. Andrzej Łyźniak Upr.: 167/93/WŁ Wykonał mgr inż. Krzysztof Pietrzak Lic.: Sprawdził: mgr inż. Stanisław Wojciechowski UPR: 406/88/WŁ WRZESIEŃ 2010

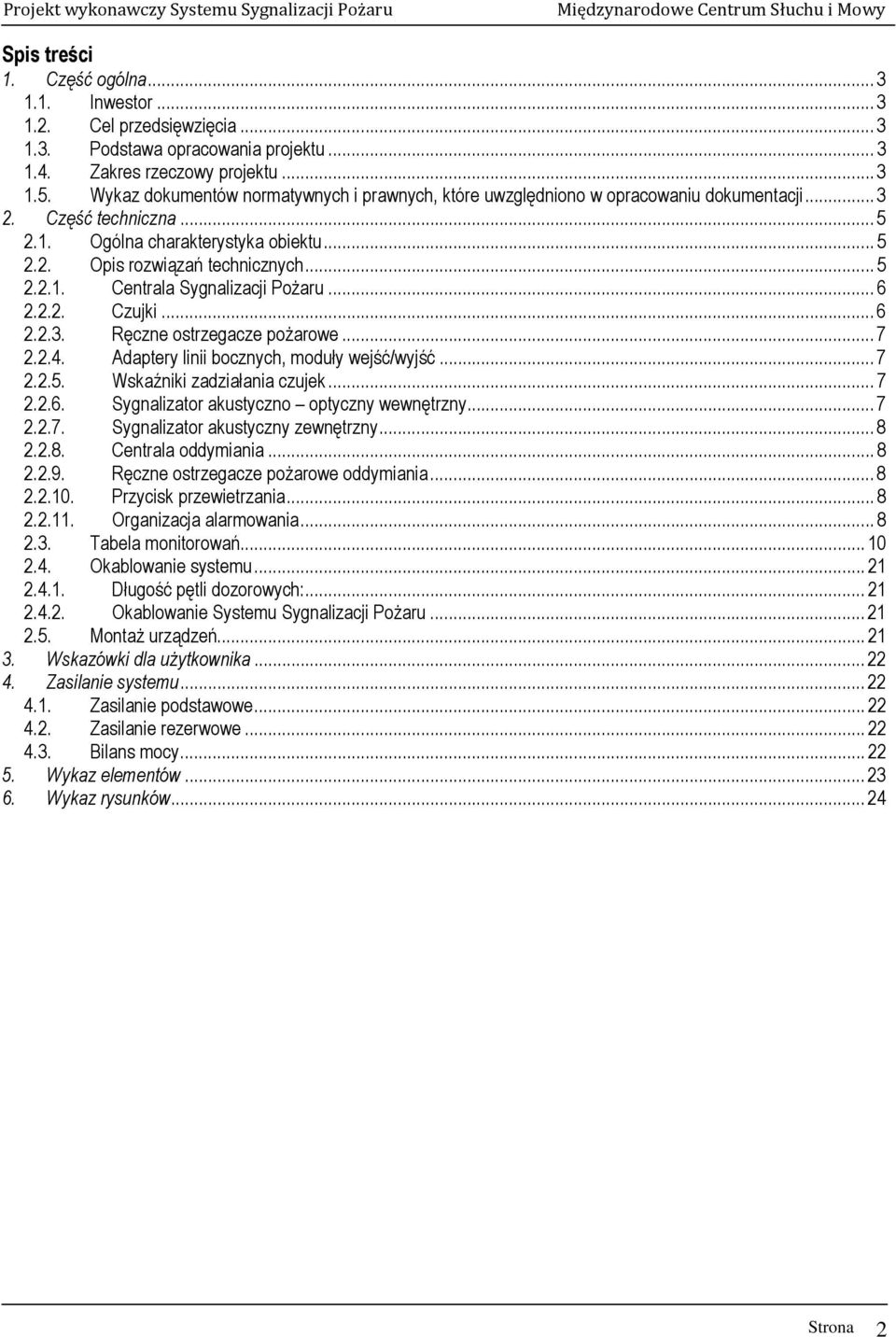

2 Projekt wykonawczy Systemu Sygnalizacji Pożaru Spis treści 1. Część ogólna Inwestor Cel przedsięwzięcia Podstawa opracowania projektu Zakres rzeczowy projektu Wykaz dokumentów normatywnych i prawnych, które uwzględniono w opracowaniu dokumentacji Część techniczna Ogólna charakterystyka obiektu Opis rozwiązań technicznych Centrala Sygnalizacji Pożaru Czujki Ręczne ostrzegacze pożarowe Adaptery linii bocznych, moduły wejść/wyjść Wskaźniki zadziałania czujek Sygnalizator akustyczno optyczny wewnętrzny Sygnalizator akustyczny zewnętrzny Centrala oddymiania Ręczne ostrzegacze pożarowe oddymiania Przycisk przewietrzania Organizacja alarmowania Tabela monitorowań Okablowanie systemu Długość pętli dozorowych: Okablowanie Systemu Sygnalizacji Pożaru Montaż urządzeń Wskazówki dla użytkownika Zasilanie systemu Zasilanie podstawowe Zasilanie rezerwowe Bilans mocy Wykaz elementów Wykaz rysunków Strona 2
3 Projekt wykonawczy Systemu Sygnalizacji Pożaru 1. Część ogólna 1.1. Inwestor ul. Mokra 17, Kajetany k. Warszawy Nadarzyn Cel przedsięwzięcia Celem przedsięwzięcia jest opracowanie projektu wykonawczego Systemu Sygnalizacji Pożaru dla nowoprojektowanego budynku Międzynarodowego Centrum Słuchu i Mowy mieszczącego się w Kajetanach przy ul. Mokrej Podstawa opracowania projektu Podstawę opracowania projektu stanowią: podkłady budowlane, karty katalogowe i instrukcje urządzeń zastosowanych w projekcie, umowa na wykonanie dokumentacji, projekt budowlany Zakres rzeczowy projektu Zakres rzeczowy projektu obejmuje: ogólną charakterystykę obiektu, propozycję rozwiązań, organizację systemu w obiekcie, wytyczne instalacji urządzeń, rozmieszczenie urządzeń na planach instalacji Wykaz dokumentów normatywnych i prawnych, które uwzględniono w opracowaniu dokumentacji Ustawa z 7 lipca 1994 r. Prawo budowlane Dz.U r. Nr 106, poz PN-EN 54-1:1998 Systemy sygnalizacji pożarowej - Część 1: Wprowadzenie PN-EN 54-2:2002 Systemy sygnalizacji pożarowej - Część 2: Centrale sygnalizacji pożarowej PN-EN 54-3:2003 Systemy sygnalizacji pożarowej - Część 3: Pożarowe urządzenia alarmowe - Sygnalizatory akustyczne PN-EN 54-4:2001/A1:2003 Systemy sygnalizacji pożarowej - Część 4: Zasilacze Zmiana A1 harmonizująca normę z dyrektywą budowlaną PN-EN 54-5:2003 Systemy sygnalizacji pożarowej - Część 5: Czujki ciepła - Czujki punktowe PN-EN 54-7:2004 Systemy sygnalizacji pożarowej - Część 7: Czujki dymu - Czujki punktowe działające z wykorzystaniem światła rozproszonego, światła przechodzącego lub jonizacji PN-EN 54-11: 2004 Systemy sygnalizacji pożarowej - Część 11: Ręczne ostrzegacze pożarowe PN-EN 54-12:2004(U) Systemy sygnalizacji pożarowej - Część 12: Czujki dymu - Czujki liniowe wykorzystujące przechodzącą wiązkę światła Strona 3
4 Projekt wykonawczy Systemu Sygnalizacji Pożaru PN-E :2002 Systemy sygnalizacji pożarowej - Część 14: Projektowanie, zakładanie, odbiór, eksploatacja i konserwacja instalacji PN-ISO :1996 Ochrona przeciwpożarowa - Wykrywanie pożaru i alarmowanie Terminologia. Strona 4

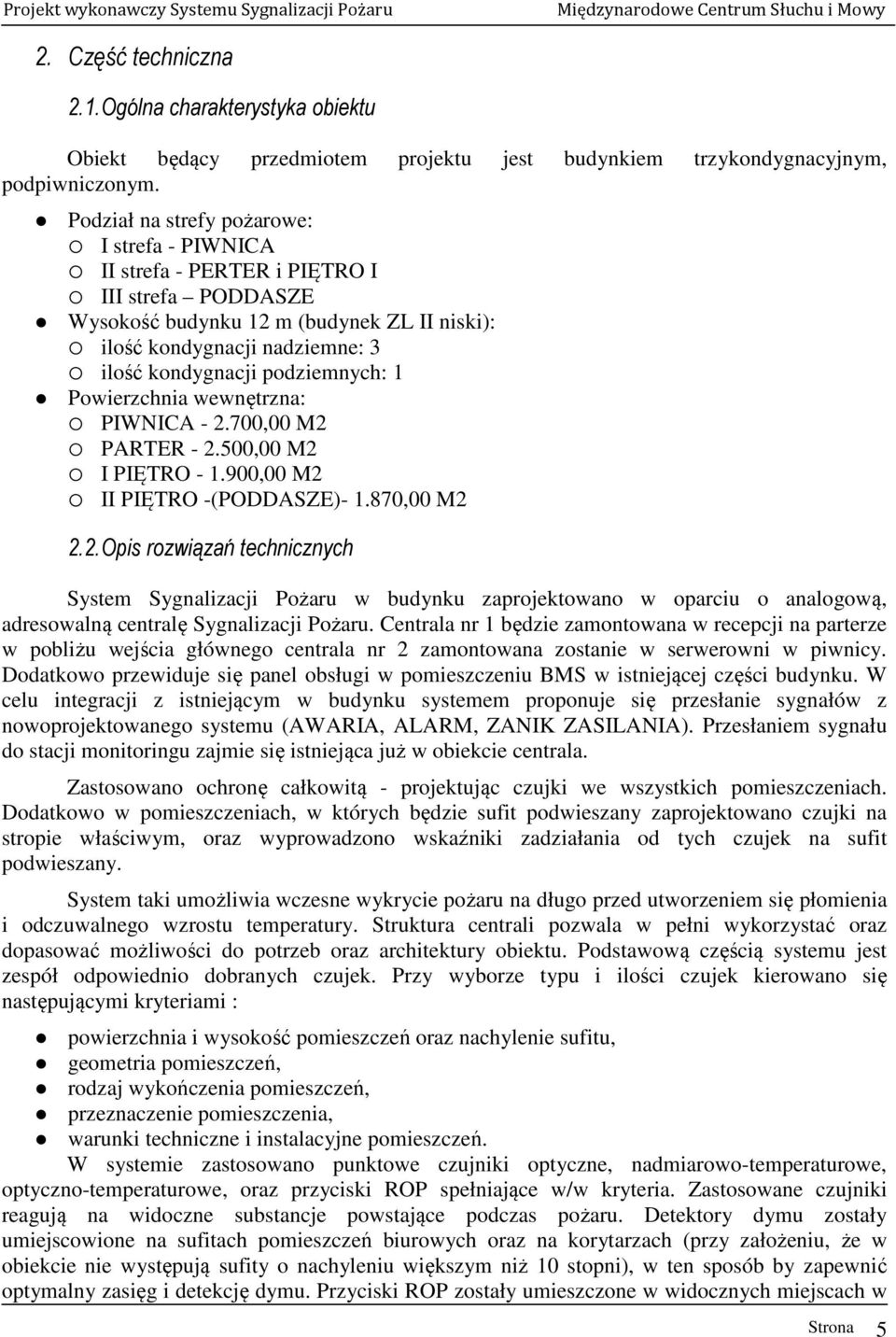

5 Projekt wykonawczy Systemu Sygnalizacji Pożaru 2. Część techniczna 2.1. Ogólna charakterystyka obiektu Obiekt będący przedmiotem projektu jest budynkiem trzykondygnacyjnym, podpiwniczonym. Podział na strefy pożarowe: I strefa - PIWNICA II strefa - PERTER i PIĘTRO I III strefa PODDASZE Wysokość budynku 12 m (budynek ZL II niski): ilość kondygnacji nadziemne: 3 ilość kondygnacji podziemnych: 1 Powierzchnia wewnętrzna: PIWNICA ,00 M2 PARTER ,00 M2 I PIĘTRO ,00 M2 II PIĘTRO -(PODDASZE) ,00 M Opis rozwiązań technicznych System Sygnalizacji Pożaru w budynku zaprojektowano w oparciu o analogową, adresowalną centralę Sygnalizacji Pożaru. Centrala nr 1 będzie zamontowana w recepcji na parterze w pobliżu wejścia głównego centrala nr 2 zamontowana zostanie w serwerowni w piwnicy. Dodatkowo przewiduje się panel obsługi w pomieszczeniu BMS w istniejącej części budynku. W celu integracji z istniejącym w budynku systemem proponuje się przesłanie sygnałów z nowoprojektowanego systemu (AWARIA, ALARM, ZANIK ZASILANIA). Przesłaniem sygnału do stacji monitoringu zajmie się istniejąca już w obiekcie centrala. Zastosowano ochronę całkowitą - projektując czujki we wszystkich pomieszczeniach. Dodatkowo w pomieszczeniach, w których będzie sufit podwieszany zaprojektowano czujki na stropie właściwym, oraz wyprowadzono wskaźniki zadziałania od tych czujek na sufit podwieszany. System taki umożliwia wczesne wykrycie pożaru na długo przed utworzeniem się płomienia i odczuwalnego wzrostu temperatury. Struktura centrali pozwala w pełni wykorzystać oraz dopasować możliwości do potrzeb oraz architektury obiektu. Podstawową częścią systemu jest zespół odpowiednio dobranych czujek. Przy wyborze typu i ilości czujek kierowano się następującymi kryteriami : powierzchnia i wysokość pomieszczeń oraz nachylenie sufitu, geometria pomieszczeń, rodzaj wykończenia pomieszczeń, przeznaczenie pomieszczenia, warunki techniczne i instalacyjne pomieszczeń. W systemie zastosowano punktowe czujniki optyczne, nadmiarowo-temperaturowe, optyczno-temperaturowe, oraz przyciski ROP spełniające w/w kryteria. Zastosowane czujniki reagują na widoczne substancje powstające podczas pożaru. Detektory dymu zostały umiejscowione na sufitach pomieszczeń biurowych oraz na korytarzach (przy założeniu, że w obiekcie nie występują sufity o nachyleniu większym niż 10 stopni), w ten sposób by zapewnić optymalny zasięg i detekcję dymu. Przyciski ROP zostały umieszczone w widocznych miejscach w Strona 5
6 Projekt wykonawczy Systemu Sygnalizacji Pożaru ciągach komunikacyjnych przy wszystkich wyjściach z budynku oraz przy klatkach schodowych, aby pozwolić wystarczająco wcześnie zawiadomić o pożarze. Centrala poprzez odpowiednio dobrane i rozmieszczone moduły monitorujące i sterujące będzie nadzorować system wentylacji, oraz sterować: zamykaniem klap w kanałach wentylacyjnych na granicach stref pożarowych, otwarciem klap dymowych w klatkach schodowych, zjechaniem dźwigów na parter i ich otwarciem, zatrzymaniem wentylatorów systemu wentylacji klimatyzacji Centrala Sygnalizacji Pożaru Centrale sygnalizacji pożaru zastosowane w projekcie spełniają najwyższe wymogi bezpieczeństwa w zakresie kompleksowego wykrywania zagrożeń i zapewnienia niezawodnych standardów technologicznych. Urządzenia zbudowane są na bazie sprawdzonych rozwiązań technicznych umieszczonych w modułowej obudowie. Niewielkich rozmiarów obudowa, wykonana z tworzywa ABS wzmocnionego włóknem szklanym, posiada klasę palności V0 i spełnia wszystkie wymagania w zakresie kompatybilności elektromagnetycznej. Centralka, oparta jest na wydajnej technologii pętli dozorowej. Odporna na zwarcia i przerwy w obwodzie pętla dozorowa zapewnia maksymalną niezawodność działania oraz niskie koszty instalacji. Poprzez pętlę centralka współpracuje z wszystkimi typami jedno i wielosensorowych czujek analogowych a dzięki adapterom także z czujkami konwencjonalnymi. Każda z zastosowanych central posiada możliwość programowania bezpośrednio z komputera za pomocą portu USB. Centrale zapewniają także możliwość czasowego wyłączania czujek za pomocą harmonogramów zapisanych w centrali (np. palarnie wyłączane z dozoru jedynie w godzinach 9-17 przy czym z czujek wielosensorowych człon termiczny może pozostać aktywny) Czujki Czujki Systemu Sygnalizacji Pożaru charakteryzują się wczesną sygnalizacją alarmu dzięki zastosowaniu opatentowanej technologii wielosensorowej oraz wyposażeniu każdej czujki w mikroprocesor zapewniający rozproszenie inteligencji systemu. Inteligentne czujki pożarowe zapewniają odpowiednie zabezpieczenie dla średnich i dużych budynków o bardzo wysokiej koncentracji wartościowego mienia, oferując maksymalną niezawodność eksploatacyjną nawet w przypadku zwarcia lub przerwy w obwodzie. Na jednej pętli dozorowej umieścić można maksymalnie 127 czujek inteligentnych, podzielonych na maksymalnie 127 oddzielnych grup dozorowych. Adresowanie poszczególnych czujek na pętli przez centralkę sygnalizacji pożaru może być realizowane przy tym automatycznie (programowo). W razie pożaru następuje natychmiastowa identyfikacja czujki, która zgłosiła alarm, oraz grupy dozorowej, do której należy. Alarm ten może być przekazywany automatycznie do służb interwencyjnych, np. straży pożarnej. Strona 6
7 Projekt wykonawczy Systemu Sygnalizacji Pożaru Ręczne ostrzegacze pożarowe System zostanie wyposażony również w czujki ręczne zwane Ręcznymi Ostrzegaczami Pożarowymi (ROP). Moduły elektroniki ręcznych ostrzegaczy pożarowych stosowane są powszechnie w pętlowych analogowych systemach sygnalizacji pożaru jako jeden z elementów pętli dozorowej. Moduły te wyposażone są we własny zintegrowany mikroprocesor i zapewniają nawet w wykonaniu podstawowym takie cechy jak zatrzask alarmu, własny wskaźnik zadziałania i softwarową adresację. Poza tym każdy moduł elektroniki analogowego przycisku posiada wejście dla podłączenia standardowej linii bocznej, gdzie można podłączyć standardowe, nieadresowalne przyciski. W obiekcie proponuje się zainstalowanie ROP z wbudowanymi izolatorami zwarć Adaptery linii bocznych, moduły wejść/wyjść Sterowniki/adaptery są to moduły rozszerzające, które funkcjonują jako elementy wielofunkcyjnej pętli dozorowej. Dowolnie programowalne wejścia i wyjścia modułów zapewniają możliwość uruchamiania i monitorowania urządzeń zewnętrznych lub podłączenia czujek standardowych albo specjalnych (np. iskrobezpiecznych, liniowych). Sterowniki/adaptery instalować można wewnątrz centralek sygnalizacji pożaru, lub w zewnętrznych, plastikowych obudowach klasy IP 50, przeznaczonych do montażu natynkowego lub podtynkowego. Odległość modułu od monitorowanego obiektu może wynosić do 250m. W obiekcie proponuje się zainstalować adaptery i sterowniki liniowe w obudowie. Zastosowany adapter posiada cztery wejścia do podłączenia czterech nieadresowalnych linii dozorowych oraz dwa wyjścia przekaźnikowe. Dla linii dozorowych można zaprogramować zależność dwugrupową (dwuliniową). Każdy z dwóch przekaźników można zaprogramować jako monitorowany lub nie monitorowany Wskaźniki zadziałania czujek Wskaźnik zadziałania sygnalizuje stan alarmowy czujki umieszczonej nad sufitem podwieszanym, lub innym nie dostępnym miejscu. Wskaźniki umieszczone zostaną w pobliżu miejsca umieszczenia czujki. Wskaźniki mogą zostać wyzwolone w dowolnym momencie od dowolnego zdarzenia systemowego. W projektowanym systemie nie występuje ograniczenie ilości jednocześnie wysterowanych wskaźników na pętli Sygnalizator akustyczno optyczny wewnętrzny Sygnalizator optyczno-akustyczny to konwencjonalny sygnalizator łączący w jednym urządzeniu sygnalizację dźwiękową oraz optyczną. Sygnalizator cechuje wysoka szczelność IP54 oraz możliwość regulacji poziomu dźwięku przy pomocy potencjometru. Dodatkowo urządzenie ma możliwość rozdzielenia sterowania lampą błyskową i syreną oraz niezależnego uruchomienia. Jest to wersja o nominalnym napięciu zasilania 24 VDC (18-30 VDC) o poziomie dźwięku 98 db przy poborze prądu 66 ma. Dodatkowo wersja ta wyposażona jest w przełącznik do wyboru jednego z 32 tonów. Strona 7

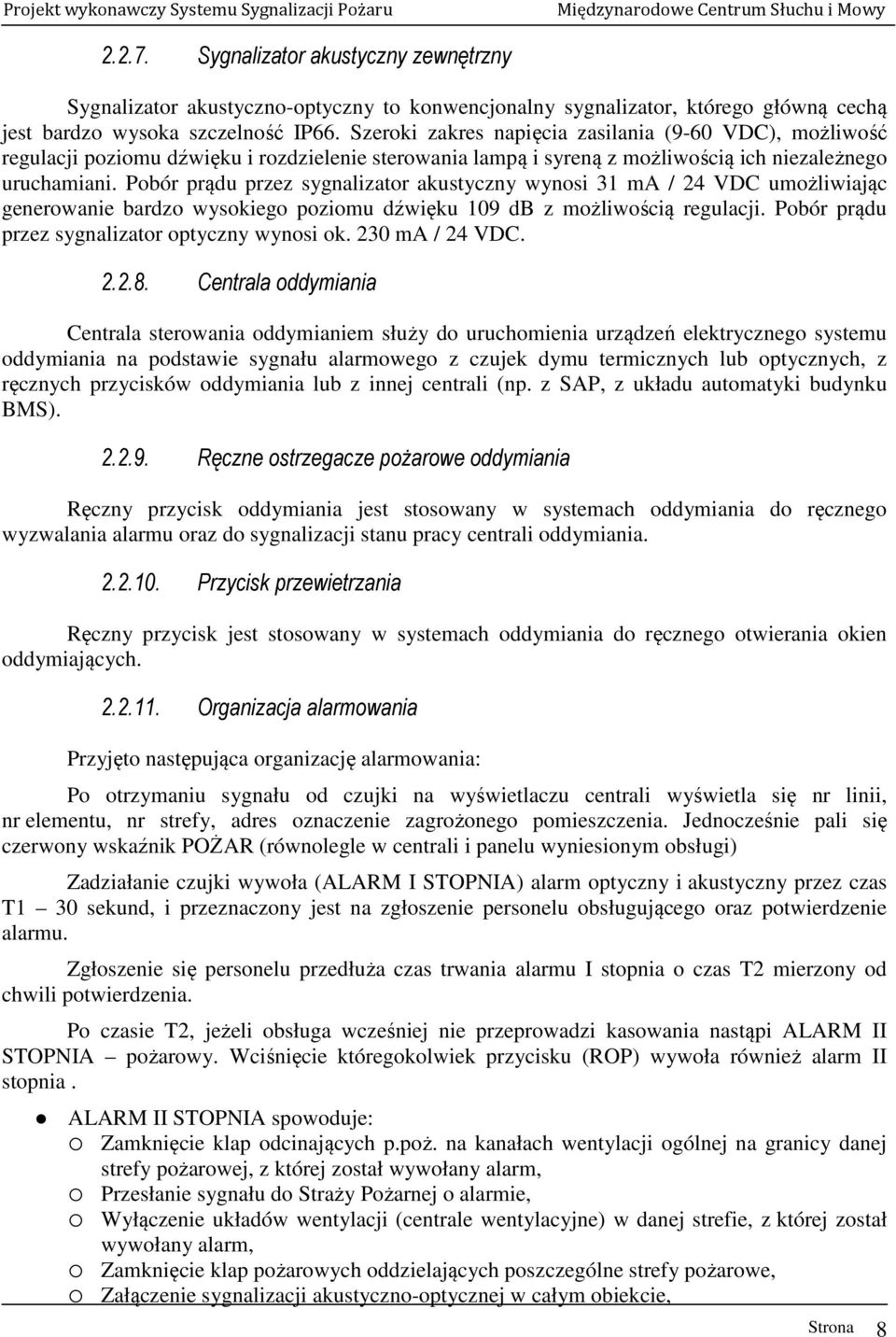

8 Projekt wykonawczy Systemu Sygnalizacji Pożaru Sygnalizator akustyczny zewnętrzny Sygnalizator akustyczno-optyczny to konwencjonalny sygnalizator, którego główną cechą jest bardzo wysoka szczelność IP66. Szeroki zakres napięcia zasilania (9-60 VDC), możliwość regulacji poziomu dźwięku i rozdzielenie sterowania lampą i syreną z możliwością ich niezależnego uruchamiani. Pobór prądu przez sygnalizator akustyczny wynosi 31 ma / 24 VDC umożliwiając generowanie bardzo wysokiego poziomu dźwięku 109 db z możliwością regulacji. Pobór prądu przez sygnalizator optyczny wynosi ok. 230 ma / 24 VDC Centrala oddymiania Centrala sterowania oddymianiem służy do uruchomienia urządzeń elektrycznego systemu oddymiania na podstawie sygnału alarmowego z czujek dymu termicznych lub optycznych, z ręcznych przycisków oddymiania lub z innej centrali (np. z SAP, z układu automatyki budynku BMS) Ręczne ostrzegacze pożarowe oddymiania Ręczny przycisk oddymiania jest stosowany w systemach oddymiania do ręcznego wyzwalania alarmu oraz do sygnalizacji stanu pracy centrali oddymiania Przycisk przewietrzania Ręczny przycisk jest stosowany w systemach oddymiania do ręcznego otwierania okien oddymiających Organizacja alarmowania Przyjęto następująca organizację alarmowania: Po otrzymaniu sygnału od czujki na wyświetlaczu centrali wyświetla się nr linii, nr elementu, nr strefy, adres oznaczenie zagrożonego pomieszczenia. Jednocześnie pali się czerwony wskaźnik POŻAR (równolegle w centrali i panelu wyniesionym obsługi) Zadziałanie czujki wywoła (ALARM I STOPNIA) alarm optyczny i akustyczny przez czas T1 30 sekund, i przeznaczony jest na zgłoszenie personelu obsługującego oraz potwierdzenie alarmu. Zgłoszenie się personelu przedłuża czas trwania alarmu I stopnia o czas T2 mierzony od chwili potwierdzenia. Po czasie T2, jeżeli obsługa wcześniej nie przeprowadzi kasowania nastąpi ALARM II STOPNIA pożarowy. Wciśnięcie któregokolwiek przycisku (ROP) wywoła również alarm II stopnia. ALARM II STOPNIA spowoduje: Zamknięcie klap odcinających p.poż. na kanałach wentylacji ogólnej na granicy danej strefy pożarowej, z której został wywołany alarm, Przesłanie sygnału do Straży Pożarnej o alarmie, Wyłączenie układów wentylacji (centrale wentylacyjne) w danej strefie, z której został wywołany alarm, Zamknięcie klap pożarowych oddzielających poszczególne strefy pożarowe, Załączenie sygnalizacji akustyczno-optycznej w całym obiekcie, Strona 8
9 Projekt wykonawczy Systemu Sygnalizacji Pożaru Zjechanie dźwigów na parter ora otwarcie ich drzwi, otwarcie klap oddymiających. Wykrycie dymu przez czujkę optyczną (alarm I stopnia) powoduje rozpoczęcie odliczania czasu zwłoki (30 sekund), w tym czasie należy zweryfikować powstały alarm przez pracownika ochrony. Po zadeklarowanym czasie zwłoki, w przypadku braku skasowania alarmu I stopnia, centrala sygnalizacji pożaru wszczyna procedury dla alarmu pożarowego II stopnia. Alarm I stopnia poprzedzony jest zawsze Alarmem ograniczonym. Alarm ten sygnalizowany jest na centrali sygnalizacji pożarowej i może być wygenerowany poprzez zadziałanie czujki pożarowej. Czas alarmu ograniczonego (30 sekund) przeznaczony jest na zgłoszenie się do centrali pracownika ochrony obiektu który powinien skasować ten alarm, a tym samym potwierdzić przyjęcie sygnału alarmowego. Jeżeli w tym czasie nie nastąpi potwierdzenie, centrala zaczyna realizować procedury alarmu II-go stopnia. Strona 9
10 Projekt wykonawczy Systemu Sygnalizacji Pożaru 2.3. Tabela monitorowań Nr Symbol Monitorowania Sterowania Alarm I st Alarm II st elementu -1/1/18 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/1/19 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/1/20 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/1/21 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/1/22 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/1/23 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/1/24 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/1/25 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/1/52 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/1/53 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/1/54 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/1/55 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte Strona 10
11 Projekt wykonawczy Systemu Sygnalizacji Pożaru -1/1/58 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/1/59 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/1/60 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/1/61 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/1/62 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/1/63 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/1/65 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/1/66 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/1/67 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/2/05 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/2/06 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/2/25 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/2/26 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/2/63 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/2/64 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte Strona 11
12 Projekt wykonawczy Systemu Sygnalizacji Pożaru -1/2/65 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/2/66 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/2/79 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/2/80 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/2/81 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/2/82 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/2/83 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/2/84 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/2/93 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/2/98 BA-REL4 ST1: -1/01 - odblokowanie drzwi ST2: -1/02 - odblokowanie drzwi ST3: -1/03 - odblokowanie drzwi ST4: - odblokowanie drzwi -1/2/99 BA-REL4 ST1: -1/04 - odblokowanie drzwi ST2: -1/05 - odblokowanie drzwi ST3: -1/06 - odblokowanie drzwi ST4: - odblokowanie drzwi -1/2/100 BA-REL4 ST1: -1/07 - odblokowanie drzwi ST2: -1/08 - odblokowanie drzwi Strona 12
13 Projekt wykonawczy Systemu Sygnalizacji Pożaru ST3: Drzw.ew. pom.-1/35 - odblokowanie drzwi ST4: - odblokowanie drzwi -1/2/101 BA-REL4 ST1: -1/09 - odblokowanie drzwi ST2: -1/10 - odblokowanie drzwi ST2: -1/11 - odblokowanie drzwi ST2: -1/12 - odblokowanie drzwi -1/2/102 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/03 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/04 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/05 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/06 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/07 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/08 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/09 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/10 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/11 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/12 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/13 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte Strona 13
14 Projekt wykonawczy Systemu Sygnalizacji Pożaru -1/3/14 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/15 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/16 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/17 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/18 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/19 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/20 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/21 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/26 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/28 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/30 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/31 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/32 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/33 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte Strona 14
15 Projekt wykonawczy Systemu Sygnalizacji Pożaru -1/3/34 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/35 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/36 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/42 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/3/85 BA-OI3 M1: Awaria zasilacza ZSP-12 ST1: M2: Brak 230VAC ZSP-12-1/3/86 BA-OI3 M1: Awaria zasilacza ZSP-11 ST1: M2: Brak 230VAC ZSP-11-1/3/89 BA-OI3 M1: Awaria zasilacza ZSP-01 ST1: M2: Brak 230VAC ZSP-01-1/3/90 BA-OI3 M1: Awaria zasilacza ZSP-02 ST1: M2: Brak 230VAC ZSP-02-1/3/91 BA-OI3 M1: Awaria zasilacza ZSP-03 ST1: M2: Brak 230VAC ZSP-03-1/3/92 BA-OI3 M1: Awaria zasilacza ZSP-04 ST1: M2: Brak 230VAC ZSP-04-1/3/93 BA-OI3 M1: Awaria zasilacza ZSP-05 ST1: M2: Brak 230VAC ZSP-05-1/3/94 BA-OI3 M1: Awaria zasilacza ZSP-06 ST1: M2: Brak 230VAC ZSP-06-1/4/01 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/4/02 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/4/03 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte Strona 15
16 Projekt wykonawczy Systemu Sygnalizacji Pożaru -1/4/04 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/4/05 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/4/06 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/4/07 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/4/08 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/4/09 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/4/10 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/4/11 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/4/12 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/4/13 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/4/14 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/4/15 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/4/16 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/4/17 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte Strona 16
17 Projekt wykonawczy Systemu Sygnalizacji Pożaru -1/4/18 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/4/19 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/4/20 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/4/48 BA-OI3 M1: Awaria zasilacza ZSP-07 ST1: M2: Brak 230VAC ZSP-07-1/4/49 BA-OI3 M1: Awaria zasilacza ZSP-08 ST1: M2: Brak 230VAC ZSP-08-1/4/50 BA-OI3 M1: Awaria zasilacza ZSP-09 ST1: M2: Brak 230VAC ZSP-09-1/4/51 BA-OI3 M1: Awaria zasilacza ZSP-10 ST1: M2: Brak 230VAC ZSP-10-1/4/58 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/4/59 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte -1/4/60 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte 0/1/40 BA-OI3 M1: ST1: Drzwi Ewak. pom.0/03 - odblokowanie drzwi M2: 0/1/51 BA-OI3 M1: ST1: Cz. liniowa M2: 0/1/54 BA-OI3 M1: ST1: Cz. liniowa M2: 0/1/61 BA-OI3 M1: ST1: Cz. liniowa M2: 0/2/02 BA-REL4 ST1: 0/01 - odblokowanie drzwi Strona 17
18 Projekt wykonawczy Systemu Sygnalizacji Pożaru ST2: 0/02 - odblokowanie drzwi ST3: 0/03 - odblokowanie drzwi ST4: - odblokowanie drzwi 0/2/03 BA-REL4 ST1: 0/04 - odblokowanie drzwi ST2: 0/05 - odblokowanie drzwi ST3: - odblokowanie drzwi ST4: - odblokowanie drzwi 0/2/50 BA-OI3 M1: ST1: Okno Kl. Sch. - otworzenie okna M2: 1/1/02 BA-REL4 ST1: 1/01 - odblokowanie drzwi ST2: 1/02 - odblokowanie drzwi ST3: 1/03 - odblokowanie drzwi ST4: - odblokowanie drzwi 1/1/03 BA-REL4 ST1: 1/04 - odblokowanie drzwi ST2: 1/05 - odblokowanie drzwi ST3: 1/06 - odblokowanie drzwi ST4: - odblokowanie drzwi 1/1/04 BA-REL4 ST1: 1/07 - odblokowanie drzwi ST2: 1/08 - odblokowanie drzwi ST3: 1/09 - odblokowanie drzwi ST4: 1/10 - odblokowanie drzwi 1/2/01 BA-OI3 M1: ST1: Drz. przes. pom. 1/44 - odblokowanie drzwi M2: 1/2/20 BA-OI3 M1: ST1: Drz. przes. pom. 1/20 - odblokowanie drzwi M2: 1/2/23 BA-OI3 M1: ST1: Drz. przes. pom. 1/19 - odblokowanie drzwi M2: 1/2/28 BA-OI3 M1: ST1: Drz. przes. pom. 1/18 - odblokowanie drzwi M2: Strona 18
19 Projekt wykonawczy Systemu Sygnalizacji Pożaru 1/2/31 BA-OI3 M1: ST1: Drz. przes. pom. 1/12 - odblokowanie drzwi M2: 1/2/41 BA-OI3 M1: ST1: Winda D1 - zjazd windy na parter M2: 1/3/32 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte 1/3/33 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte 1/3/65 BA-OI3 M1: Awaria zasilacza ZSP-13 ST1: M2: Brak 230VAC ZSP-13 2/1/31 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte 2/1/29 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte 2/1/30 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte 2/2/32 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte 2/2/33 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte 2/2/34 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte 2/2/52 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte 2/2/66 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte 2/2/58 BA-OI3 M1: Centrala oddymiania ST1: Centrala oddymiania - otwarcie klapy dymowej M2: Centrala oddymiania 2/2/84 BA-OI3 M1: Centrala oddymiania ST1: Centrala oddymiania - otwarcie klapy dymowej Strona 19
20 Projekt wykonawczy Systemu Sygnalizacji Pożaru M2: Centrala oddymiania 2/1/09 BA-OI3 M1: Centrala oddymiania ST1: Centrala oddymiania - otwarcie klapy dymowej M2: Centrala oddymiania 2/1/49 BA-OI3 M1: Centrala oddymiania ST1: Centrala oddymiania - otwarcie klapy dymowej M2: Centrala oddymiania 2/1/04 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte 2/1/05 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte 2/1/02 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte 2/1/01 BA-OI3 M1: Klapa P.poż otwarta ST1: Klapa P.poż - zamknięte 2/1/82 BA-OI3 M1: Awaria zasilacza ZSP-11 ST1: Zjazd windy D2 - zjazd windy na parter M2: Brak 230VAC ZSP-11 2/2/41 BA-OI3 M1: Awaria zasilacza ZSP-11 ST1: M2: Brak 230VAC ZSP-11 2/2/42 BA-REL4 ST1: WINDA D2 - zjazd windy na parter ST2: 2/01 - odblokowanie drzwi ST3: 2/02 - odblokowanie drzwi ST4: Strona 20
21 Projekt wykonawczy Systemu Sygnalizacji Pożaru 2.4. Okablowanie systemu Długość pętli dozorowych: Maksymalna długość pętli linii dozorowej centrali BMZ Integral wynosi 2000m przy zastosowaniu przewodów o średnicy 1,0mm. Długość ta ulega zmniejszeniu przy instalowaniu większej ilości elementów peryferyjnych na pętli. Wartości te zostały sprawdzone dostarczonym przez producenta programem LOOP LENGTH CALCULATOR. W zaprojektowanym układzie linii przewodowych maksymalna długość linii dozorowej nie przekracza obliczonych wartości i została skoordynowana z zaprojektowaną ilością elementów na linii Okablowanie Systemu Sygnalizacji Pożaru Do połączenia poszczególnych elementów należy użyć: pętle dozorowe - przewód uniepalniony YnTKSYekw 1x2x1 zgodnie z rysunkami. linie sygnałowe od urządzeń monitorowanych do modułów - przewód YnTKSY 1x2x0,8, linie od modułów sterujących (z wykorzystaniem styków NC) do urządzeń sterowanych, przewodem HDGs 2x1 zasilanie - HDGs 3x2,5 pętla central przewód HTKSH2x2x1PH90 ROP y oddymiania YnTKSYekw 4x2x0,8 Szczegółowy plan rozmieszczenia elementów został podany na planach instalacji. Pętle dozorowe należy prowadzić w rurkach elektroinstalacyjnych, ułożonych na uchwytach pod stropem, oraz w części korytarzy na korytkach kablowych. Przewody sterujące (przewodem HDGs) należy mocować do stropu przy pomocy atestowanych uchwytów metalowych w odstępach nie przekraczających 30cm Montaż urządzeń Przewody zasilające należy prowadzić w korytach elektrycznych z wydzielonego obwodu rozdzielni napięcia. Wszystkie przepusty w ścianach i stropach prowadzić w rurach osłonowych typu RB lub RL. Przepusty przez ściany i stropy traktowane jako granice stref ogniowych należy uszczelnić masą ogniotrwałą. W miejscach prowadzenia instalacji poza korytami teletechnicznymi należy przewody osłaniać rurami elektroinstalacyjnymi o średnicy dobranej do ilości oraz wielkości przewodów. Wszystkie kable ułożone podtynkowo należy poprowadzić w rurze osłonowej RL lub RB. Ostateczne przebieg tras kablowych należy skonsultować z służbami elektrycznymi by uniknąć wszelkich kolizji z pozostałymi instalacjami. Przy pracach instalacyjnych należy zwrócić szczególną uwagę na odległość rur z przewodami systemu sygnalizacji pożaru od pozostałych instalacji, odległość ta nie może być mniejsza niż 15cm. Montaż poszczególnych elementów systemu należy wykonywać zgodnie ze wskazówkami architekta. Czujniki należy montować symetrycznie względem powierzchni dozorowanej. W przypadku gdy takie umiejscowienie koliduje z innymi urządzeniami (np. oprawy oświetleniowe, sztukateria itp.) dopuszcza się przesunięcie czujnika w miejsce odległe o 0.5m od tych elementów. Montaż oraz podłączenie modułów monitorujących oraz sterujących do urządzeń należy uzgodnić z odpowiednimi służbami. Przyciski ROP należy montować według wytycznych producenta zachowując wysokość montażu 1,2 1,6 m. Wszystkie metalowe obudowy bezwzględnie uziemić. Miejsce podłączenie kabla uziemiającego należy skonsultować z inwestorem. Szczegółowy plan rozmieszczenia elementów został podany na planach instalacji. Strona 21
22 Projekt wykonawczy Systemu Sygnalizacji Pożaru Podłączenie systemu do urządzenia monitoringu należy uzgodnić z odpowiednimi służbami na etapie wykonawczym. W stosunku do elementów i czynności instalacyjnych nie objętych powyższymi wytycznymi należy stosować odpowiadające przepisy oraz wiedzę inżynieryjno-techniczną. 3. Wskazówki dla użytkownika Zaleca się powołanie odpowiednich służb do konserwowania systemu gdyż system winien być konserwowany nie rzadziej niż raz na kwartał. Zabrania się osobom niekompetentnym w jakikolwiek sposób ingerowania w sprzęt w/w systemów. Nie dostosowanie się do w/w wskazówek może powodować powstawanie problemów eksploatacyjnych systemu oraz może powodować utratę gwarancji. 4. Zasilanie systemu 4.1. Zasilanie podstawowe Podstawowym źródłem zasilania jest sieć energetyczna 230V/50Hz. Energia zasilania systemu pobierana jest z rozdzielni niskiego napięcia w budynku z jednej wydzielonej fazy doprowadzonej do central systemu z przed wyłącznika P.POŻ Zasilanie rezerwowe Centrala Sygnalizacji Pożaru oraz wszystkie inne urządzenia systemu na terenie całego obiektu zasilane są w przypadku zaniku napięcia przez zasilacz buforowany na napięcie 24V. Zasilacz został dobrany w ten sposób, aby zapewnić bezprzerwową pracę systemu przez 72 godziny po zaniku napięcia. Niezbędny czas podtrzymania zasilania systemu sygnalizacji pożaru TB = 72 h. Czas alarmowania wynosi według wytycznych TA =0,5 godziny Bilans mocy Załączono wydruk z programu konfiguracyjnego. Strona 22
23 Projekt wykonawczy Systemu Sygnalizacji Pożaru 5. Wykaz elementów L.p Nazwa elementu Ilość j.m. 1. B5-Centrala z drzwiami pełnymi + zasilacz B5-PSU 1 szt. 2. B5-Centrala z wyc. i drukarką + zasilacz B5-PSU 1 szt. 3. B3 Wewnętrzne pole obsługi PL 1 szt. 4. B3-DAI2 Karta linii pętlowych 6 szt. 5. B3-USI4 Uniwersalna karta interfejsów 2 szt. 6. B3-LPI Karta do łączenia central w sieć 2 szt. 7. B5-BAF Karta sterująca 2 szt. 8. Karta pamięci SD 2GB 2 szt. 9. Maskownica wolnych slotów BMZ Integral 3 szt. 10. Akumulator 12 V 40 Ah 2 szt. 11. CUBUS MTD 533 czujka temperatury 1 szt. 12. CUBUS MTD 533 wielokryteryjna czujka nowej generacji (TF1- szt. 745 TF9) 13. Gniazdo USB szt. 14. Liniowa czujka dymu SPC-E (bez uchwytów) 3 szt. 15. Przegub do montażu naściennego dla SPC-E 3 szt. 16. DKM Przycisk pożarowy MCP545-1 czerwony 29 szt. 17. DKM Szybka do przycisku Schrack 29 szt. 18. B3/B4/B5 Moduł wejścia / wyjścia BA-OI3 134 szt. 19. Obudowa modułu IP szt. 20. B3/B4/B5 Przekaźnikowy moduł sterujący BA-REL4 10 szt. 21. Obudowa modułu IP66 dla BA-REL4 10 szt. 22. Nypel wielostopniowy M szt. 23. LPL Wskaźnik zadziałania BA-UPI 348 szt. 24. Obudowa wskaźnika zadziałania 348 szt. 25. Puszka instalacyjna 108x30 PIP-1A 52 szt. 26. Sygnalizator akustyczny YO4 45 szt. 27. Sygnalizator akustyczny V4 7 szt. 28. System wizualizacji SecoLOG licencja do 2000 punktów 1 szt. 29. Zestaw komputerowy PC dla systemu wizualizacji (komplet) 1 szt. 30. Centrala mcr A z akumulatorami 3 szt. 31. Centrala pogodowa z czujnikiem wiatru i deszczu z konsolą do szt. 3 mocowania na dachu/maszcie MCR P Przycisk oddymiania z sygnalizacją mcr RPO-1 16 szt. 33. Przycisk przewietrzania LT 8 szt. 34. Pętle dozorowe przewód YnTKSY ekw 1x2x mb. 35. Linie monitorujące przewód YnTKSY 1x2x0, mb. 36. Przewód wykonawczy HDGs 2x mb. 37. Sieciowanie central przewód HTKSHekw 2x2x1 PH mb. 38. Przewód sygnałowy YnTKSY 4x2x0,8 200 mb. 39. Przewód wykonawczy - HDGs 2x1,5 50 mb. 40. Zasilanie central przewód HDGs 3x2,5 250 mb. Strona 23
24 Projekt wykonawczy Systemu Sygnalizacji Pożaru 6. Wykaz rysunków Lp Nr rysunku Tytuł rysunku 1 IN.S - 01/SAP Plan instalacji Systemu Alarmu Pożaru piwnica 2 IN.S - 02/SAP Plan instalacji Systemu Alarmu Pożaru parter 3 IN.S - 03/SAP Plan instalacji Systemu Alarmu Pożaru pierwsze piętro 4 IN.S - 04/SAP Plan instalacji Systemu Alarmu Pożaru drugie piętro 5 IN.S - 05/SAP Schemat Blokowy Systemu Alarmu Pożaru Strona 24
