1 PROJEKT WYKONAWCZY SYSTEMU SYGNALIZACJI WŁAMANIA I NAPADU

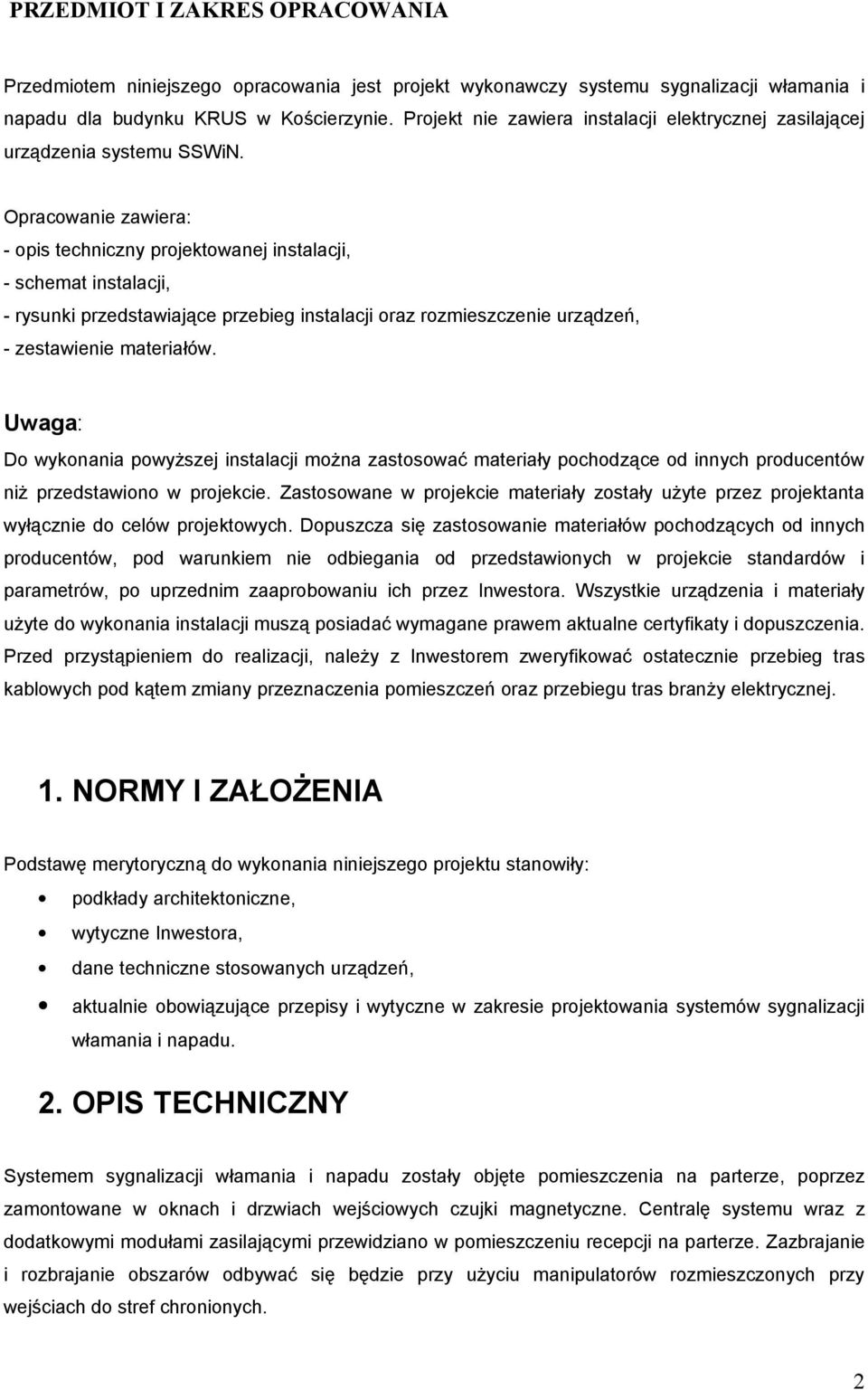

2 PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem niniejszego opracowania jest projekt wykonawczy systemu sygnalizacji włamania i napadu dla budynku KRUS w Kościerzynie. Projekt nie zawiera instalacji elektrycznej zasilającej urządzenia systemu SSWiN. Opracowanie zawiera: - opis techniczny projektowanej instalacji, - schemat instalacji, - rysunki przedstawiające przebieg instalacji oraz rozmieszczenie urządzeń, - zestawienie materiałów. Uwaga: Do wykonania powyższej instalacji można zastosować materiały pochodzące od innych producentów niż przedstawiono w projekcie. Zastosowane w projekcie materiały zostały użyte przez projektanta wyłącznie do celów projektowych. Dopuszcza się zastosowanie materiałów pochodzących od innych producentów, pod warunkiem nie odbiegania od przedstawionych w projekcie standardów i parametrów, po uprzednim zaaprobowaniu ich przez Inwestora. Wszystkie urządzenia i materiały użyte do wykonania instalacji muszą posiadać wymagane prawem aktualne certyfikaty i dopuszczenia. Przed przystąpieniem do realizacji, należy z Inwestorem zweryfikować ostatecznie przebieg tras kablowych pod kątem zmiany przeznaczenia pomieszczeń oraz przebiegu tras branży elektrycznej. 1. NORMY I ZAŁOŻENIA Podstawę merytoryczną do wykonania niniejszego projektu stanowiły: podkłady architektoniczne, wytyczne Inwestora, dane techniczne stosowanych urządzeń, aktualnie obowiązujące przepisy i wytyczne w zakresie projektowania systemów sygnalizacji włamania i napadu. 2. OPIS TECHNICZNY Systemem sygnalizacji włamania i napadu zostały objęte pomieszczenia na parterze, poprzez zamontowane w oknach i drzwiach wejściowych czujki magnetyczne. Centralę systemu wraz z dodatkowymi modułami zasilającymi przewidziano w pomieszczeniu recepcji na parterze. Zazbrajanie i rozbrajanie obszarów odbywać się będzie przy użyciu manipulatorów rozmieszczonych przy wejściach do stref chronionych. 2

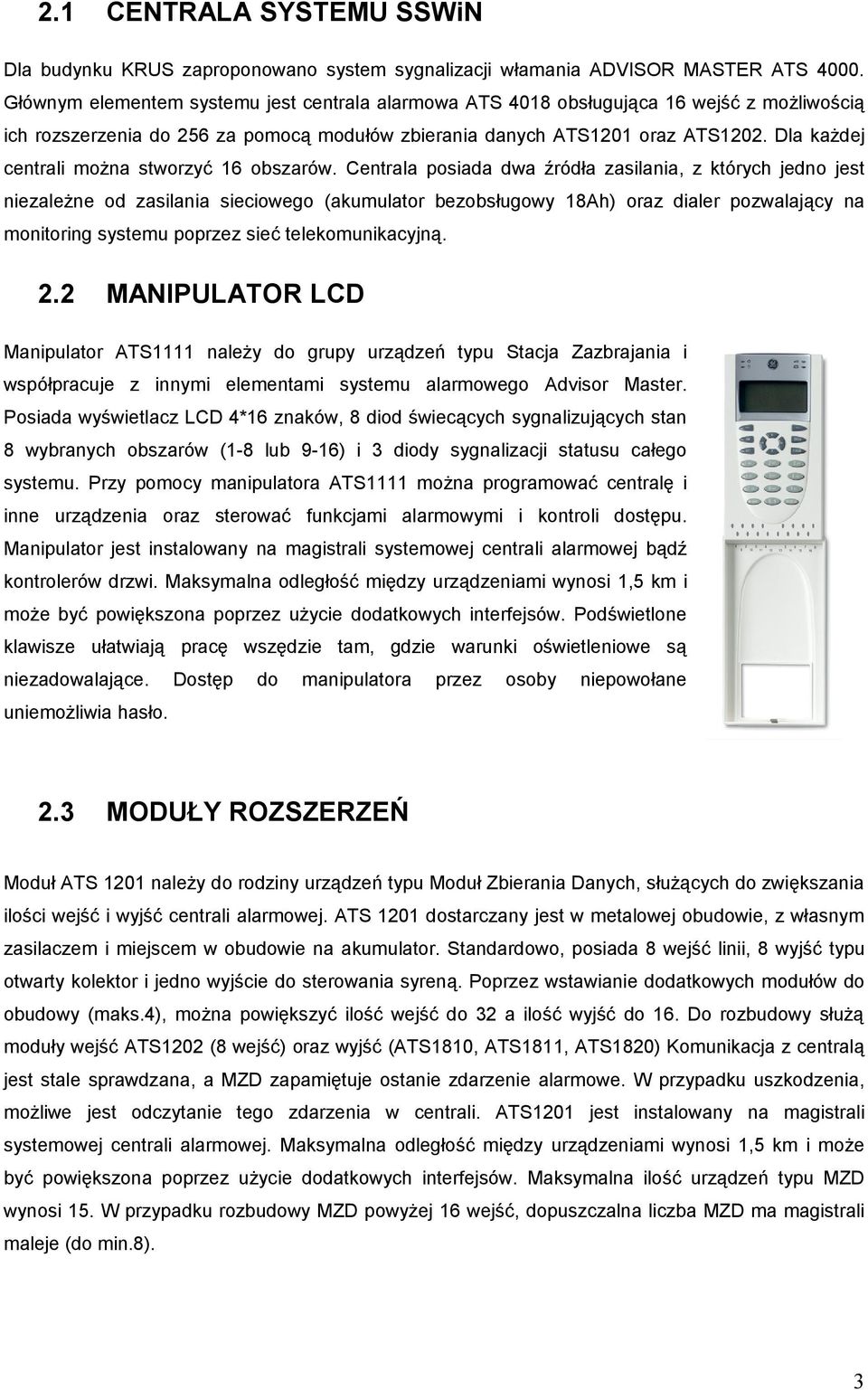

3 2.1 CENTRALA SYSTEMU SSWiN Dla budynku KRUS zaproponowano system sygnalizacji włamania ADVISOR MASTER ATS Głównym elementem systemu jest centrala alarmowa ATS 4018 obsługująca 16 wejść z możliwością ich rozszerzenia do 256 za pomocą modułów zbierania danych ATS1201 oraz ATS1202. Dla każdej centrali można stworzyć 16 obszarów. Centrala posiada dwa źródła zasilania, z których jedno jest niezależne od zasilania sieciowego (akumulator bezobsługowy 18Ah) oraz dialer pozwalający na monitoring systemu poprzez sieć telekomunikacyjną. 2.2 MANIPULATOR LCD Manipulator ATS1111 należy do grupy urządzeń typu Stacja Zazbrajania i współpracuje z innymi elementami systemu alarmowego Advisor Master. Posiada wyświetlacz LCD 4*16 znaków, 8 diod świecących sygnalizujących stan 8 wybranych obszarów (1-8 lub 9-16) i 3 diody sygnalizacji statusu całego systemu. Przy pomocy manipulatora ATS1111 można programować centralę i inne urządzenia oraz sterować funkcjami alarmowymi i kontroli dostępu. Manipulator jest instalowany na magistrali systemowej centrali alarmowej bądź kontrolerów drzwi. Maksymalna odległość między urządzeniami wynosi 1,5 km i może być powiększona poprzez użycie dodatkowych interfejsów. Podświetlone klawisze ułatwiają pracę wszędzie tam, gdzie warunki oświetleniowe są niezadowalające. Dostęp do manipulatora przez osoby niepowołane uniemożliwia hasło. 2.3 MODUŁY ROZSZERZEŃ Moduł ATS 1201 należy do rodziny urządzeń typu Moduł Zbierania Danych, służących do zwiększania ilości wejść i wyjść centrali alarmowej. ATS 1201 dostarczany jest w metalowej obudowie, z własnym zasilaczem i miejscem w obudowie na akumulator. Standardowo, posiada 8 wejść linii, 8 wyjść typu otwarty kolektor i jedno wyjście do sterowania syreną. Poprzez wstawianie dodatkowych modułów do obudowy (maks.4), można powiększyć ilość wejść do 32 a ilość wyjść do 16. Do rozbudowy służą moduły wejść ATS1202 (8 wejść) oraz wyjść (ATS1810, ATS1811, ATS1820) Komunikacja z centralą jest stale sprawdzana, a MZD zapamiętuje ostanie zdarzenie alarmowe. W przypadku uszkodzenia, możliwe jest odczytanie tego zdarzenia w centrali. ATS1201 jest instalowany na magistrali systemowej centrali alarmowej. Maksymalna odległość między urządzeniami wynosi 1,5 km i może być powiększona poprzez użycie dodatkowych interfejsów. Maksymalna ilość urządzeń typu MZD wynosi 15. W przypadku rozbudowy MZD powyżej 16 wejść, dopuszczalna liczba MZD ma magistrali maleje (do min.8). 3

4 2.4 CZUJKI MAGNETYCZNE Jako czujki otwarcia drzwi zastosowano czujki magnetyczne wpuszczane DC106 o standardowej szczelinie 12mm. Dzięki osłonie poliuretanowej czujnik zabezpieczony jest przed uszkodzeniem i przesunięciem w stosunku do magnesu. Podczas otwierania chronionego obiektu zwiększa się odległość między obiema częściami czujki i następuje rozwarcie obwodu monitorującego obiekt. Jako czujki w oknach przewiduje się montaż czujek powierzchniowych typu DC WYTYCZNE INSTALACYJNE Instalacje systemu prowadzić według tras zamieszczonych na planach instalacyjnych, W ciągach komunikacyjnych z sufitami podwieszanymi instalacje prowadzone będą w przestrzeni międzystropowej w korytach metalowych oraz w rurach sztywnych PVC. W pozostałych pomieszczeniach, w których zaprojektowane są sufity podwieszane, instalacje prowadzone będą w przestrzeni międzystropowej w rurach sztywnych PVC. W pomieszczeniach bez sufitów podwieszanych instalacje prowadzone będą w listwach natynkowych. Należy zachować maksymalne dopuszczalne długości magistral systemowych podane w standardzie lub przez producenta urządzeń. Czujki magnetyczne montować według wytycznych producenta, Poszczególne linie wykonać następującymi przewodami: - Skrętka ekranowana 4-żyły Belden 8723 magistrala systemowa, - YTKSY 2x2x0,8 - linie dozorowe. 2.6 ODBIÓR TECHNICZNY Po uruchomieniu systemu i skonfigurowaniu centrali należy wykonać: 1. Próbę ciągłości przewodów ochronnych (wg PN-IEC :2000) 2. Pomiar rezystancji izolacji instalacji elektrycznej (wg PN-IEC :2000) 3. Sprawdzenie stanu ochrony zrealizowanej za pomocą samoczynnego wyłączenia zasilania (wg PN- IEC :2000). Wykonać pełne badania instalacji ochrony od włamania tj. pobudzić w ramach testu wszystkie czujki systemu obserwując jednocześnie prawidłowość odwzorowania alarmów na centrali. 4

5 Wykonane badania i próby winny zostać potwierdzone protokołami z badań i prób dołączonymi do dokumentacji odbiorowej. 2.7 WYTYCZNE DLA INNYCH BRANŻ Branża elektryczna: Dla zasilania urządzeń systemu sygnalizacji włamania i kontroli dostępu należy prze-widzieć oddzielne obwody L+N+PE, 230V, 50 Hz z tablic rozdzielczych i z zabezpieczeniami według poniższej tabeli. 3. ZESTAWIENIE MATERIAŁÓW Lp Wyszczególnienie Kod J.m. Ilość 1. Centrala włamaniowa z zasilaczem i obudową ATS4018 szt Interfejs komp., drukarek ATS1801 szt Przewód połączeniowy do interfejsu ATS1801 (5m) ATS1632 szt Dodatkowa pamięć 4MB ATS1831 szt Akumulator BS131N szt Manipulator LCD ATS1111 szt Przewód do programowania centrali z portu RS232 ATS1630 szt Moduł 8 wejść i 8 wyjść ATS1201 szt Moduł 8 wejść do ekspandera ATS1201 ATS1202 szt Akumulator BS131N szt Czujka magnetyczna DC103 szt Czujka magnetyczna DC106 szt. 7 Przycisk napadowy ręczny, pojedynczy, kasowany 13. kluczykiem HB191 szt Sygnalizator akustyczno - optyczny, zewnętrzny z czerwonym kloszem (w komplecie akumulator) AS506 szt Sygnalizator akustyczny wewnetrzny, sabotaż na oderwanie i otwarcie AS210N szt Kabel YTKSY 2x2x0,8 mb Kabel magistralowy skrętka ekranowana 4-żyły Belden mb Rura winidurowa twarda PCV RS20 + uchwyty mb Listwa natynkowa 50x20 mb Listwa 20x10 mb Materiały instalacyjne (drobne) kpl WYKAZ RYSUNKÓW Lp. Nazwa rysunku Numer rysunku 1. Plan instalacji SSWiN parter OS

6 6. KOSZTORYS INWESTORSKI 6
