1 PROJEKT BUDOWLANY WENTYLACJI MECHANICZNEJ I KLIMATYZACJI BLOKU A1 W GMACHU MINISTERSTWA FINANSÓW PRZY ULICY ŚWIĘTOKRZYSKIEJ 12 W WARSZAWIE TOM II INSTALACJA EKTRYCZNE Nazwa i adres inwestycji/obiektu budowlanego: GMACH MINISTERSTWA FINANSÓW UL. ŚWIĘTOKRZYSKA WARSZAWA Inwestor: Branża: Tytuł opracowania: MINISTERSTWO FINANSÓW BIURO ADMINISTRACYJNE WYDZIAŁ INWESTYCJI I REMONTÓW UL. ŚWIĘTOKRZYSKA WARSZAWA TOM II.1 EKTRYCZNA PROJEKT BUDOWLANY DOSTOSOWANIA INSTALACJI EKTRYCZNEJ DLA INSTALACJI WENTYLACJI I KLIMATYZACJI W BLOKU A1 Faza opracowania: PROJEKT BUDOWLANY Projektował: mgr inż. Wojciech Królak upr. bud. nr MAZ/0424/POOE/11 Opracował: mgr inż. Marek Łęcki Sprawdził: inż. Jan Gremblicki upr. bud. nr St-559/77 Warszawa, r.

2 3. SPIS ZAWARTOŚCI DOKUMENTACJI 1. Strona tytułowa 2. Uprawnienia projektanta i sprawdzającego 3. Spis zawartości dokumentacji 4. Spis rysunków 5. Założenia i zakres opracowania 6. Opis techniczny 7. Obliczenia oświetleniowe 8. Rysunki wg spisu

3 4. SPIS RYSUNKÓW L.p. Numer 1. MF-A MF-A MF-A MF-A MF-A MF-A1- PDD- 7. MF-A1- SCH1-8. MF-A1- SCH2-9. MF-A MF-A MF-A MF-A MF-A1-04- Tytuł rysunku Rzut parteru A1. Rzut 1 piętra A1. Rzut 2 piętra A1. Rzut 3 piętra A1. Rzut 4 piętra A1. Rzut poddasza A1. Plan instalacji zasilania zewnętrznych jednostek klimatyzacyjnych i central wentylacyjnych A1 Schematy strukturalne zasilania wewnętrznych jednostek klimatyzacyjnych z siłowych rozdzielnic piętrowych A1 Schemat strukturalny zasilania urządzeń na poddaszu z rozdzielnicy R5101 Rzut parteru A1. Plan przystosowania instalacji do sufitów podwieszonych Rzut 1 piętra A1. Plan przystosowania instalacji do sufitów podwieszonych Rzut 2 piętra A1. Plan przystosowania instalacji do sufitów podwieszonych Rzut 3 piętra A1. Plan przystosowania instalacji do sufitów podwieszonych Rzut 4 piętra A1. Plan przystosowania instalacji do sufitów podwieszonych

4 5.1 Zakres opracowania 5. ZAŁOŻENIA I ZAKRES OPRACOWANIA Niniejsze opracowanie dotyczy wykonania instalacji elektrycznych zasilających dla systemów klimatyzacyjnych i wentylacyjnych projektowanych przez branżę sanitarną w skrzydle A1 budynku Ministerstwa Finansów mieszczącego się w Warszawie przy ul. Świętokrzyskiej 12. Zasilanie dotyczy jednostek klimatyzacyjnych zewnętrznych zamontowanych na poddaszu oraz jednostek wewnętrznych instalowanych w pomieszczeniach biurowych. Wykonanie systemu wentylacyjnego w skrzydle A1 jest powiązane z montażem sufitów podwieszanych we fragmentach korytarzy tego skrzydła. W związku z powyższym zachodzi konieczność przebudowy instalacji oświetlenia ogólnego, awaryjnego ewakuacyjnego oraz instalacji sygnalizacji alarmowania pożarowego Podstawa opracowania Projekt wykonano na podstawie: o wytycznych branży sanitarnej o wizji lokalnej na obiekcie o ustaleń roboczych ze służbami technicznymi budynku o Dokumentacji powykonawczej instalacji sygnalizacji pożarowej w budynku Ministerstwa Finansów ( wrzesień 2000 r.) o obowiązujących przepisów

5 6. OPIS TECHNICZNY 6.1. Zasilanie urządzeń wentylacji i klimatyzacji Jednostki klimatyzacyjne zewnętrzne i centrale wentylacyjne Urządzenia klimatyzacyjne i centrale wentylacyjne w skrzydle A1 będą zasilane z rozdzielnicy siłowej R5101 zlokalizowanej na poddaszu technicznym. Rozdzielnica ta stanowi przedmiot odrębnego opracowania. W niniejszym projekcie dokonano doboru zabezpieczeń i przekrojów wewnętrznych linii zasilających do poszczególnych jednostek klimatyzacyjnych i central wentylacyjnych zgodnie z poniższą tabelą. Dobór w.l.z. i zabezpieczeń dla jednostek zewnętrznych w skrzydle A1 Oznaczenie projektowe jedn. klimatyzacyjnej Pn [kw] In [A] Zabezpieczenie char.c Ibn [A] Typ kabla zasilającego S4-1 10,2 16,0 25 YKXS 4x4 S4-2 10,2 16,0 25 YKXS 4x4 S4-3 14,2 22,0 32 YKXS 4x6 S5-1 14,2 22,0 32 YKXS 4x6 S5-2 10,2 16,0 25 YKXS 4x4 S5-3 10,2 16,0 25 YKXS 4x4 S6-1 7,5 11,8 20 YKXS 4x4 S6-2 5,5 8,8 16 YKXS 4x2,5 S7-1 14,2 22,0 32 YKXS 4x6 S7-2 10,2 16,0 25 YKXS 4x4 szafa zasilająco sterująca centrali wentylacyjnej Łączna moc zainstalowana Pi = 121,6 kw Moc szczytowa Ps=0,9*Pi= 109,4 kw 15,0 25,3 32 YKXS 5x6 Projektowane linie zasilające należy ułożyć na trasach wykonanych z koryt kablowych ocynkowanych o minimalnej grubości blachy 1mm, wyposażonych w pokrywy. Dokładny przebieg tras koryt ze względu na duże zagęszczenie instalacji na poddaszu powinien być określony w trakcie realizacji robót i naniesiony na dokumentację powykonawczą. Zasilanie central wentylacyjnych obejmuje doprowadzenie kabla do szafy zasilająco-sterującej przewidzianej w projekcie branży sanitarnej. Instalacja automatyki centrali i zasilania wentylatorów wyprowadzona z szafy zasilająco-sterującej nie wchodzi w zakres niniejszego projektu. Wszystkie jednostki zewnętrzne klimatyzatorów i wentylatory centrali muszą być wyposażone w wyłączniki serwisowe o odpowiednim stopniu IP.

6 Instalacja zasilająca dla jednostek wewnętrznych klimatyzatorów Jednostki wewnętrzne klimatyzatorów, zlokalizowane w pokojach biurowych na poszczególnych kondygnacjach, należy zasilić obwodami przedstawionymi na odpowiednich planach instalacji. Obwody będą wyprowadzone z pól rezerwowych istniejących rozdzielnic siłowych piętrowych. Rozdzielnice te zlokalizowane są w wydzielonych pomieszczeniach elektrycznych na poszczególnych piętrach. Zabezpieczenia obwodów pokazano na schematach przedstawiających fragmenty rozdzielnic piętrowych Połączenia wyrównawcze Obudowy urządzeń klimatyzacyjnych i central wentylacyjnych wraz z systemem kanałów oraz korytka kablowe połączyć wyrównawczo przewodem Cu 6mm2 i podłączyć do lokalnych szyn wyrównawczych projektowanych łącznie z rozdzielnicą R Przebudowa instalacji oświetlenia Na sufitach podwieszonych w korytarzach skrzydła A1zaprojektowano oprawy świetlówkowe 3x18W i 4x18W wyposażone w raster paraboliczny oraz zapłon elektroniczny. Stopień ochrony obudowy IP20. Oprawy przystosowane są do zabudowy w suficie podwieszonym modułowym 60x60cm. Doboru ilości opraw dokonano w oparciu o wymagania normy PN-EN ( Światło i oświetlenie. Oświetlenie miejsc pracy. Miejsca pracy we wnętrzach.), Zgodnie z zapisem tej normy dla stref komunikacyjnych średnie natężenie oświetlenia nie może być mniejsze niż 100lx. Część projektowanych opraw będzie pełniła funkcję oświetlenia awaryjnego ewakuacyjnego. Obwody oświetleniowe należy wyprowadzić z istniejących oświetleniowych rozdzielnic piętrowych zlokalizowanych w pomieszczeniach elektrycznych na każdej kondygnacji. Przewiduje się wykorzystanie istniejących obwodów oświetleniowych do zasilania projektowanych opraw. Warunkiem wykorzystania tych obwodów jest ich wykonanie przewodami 4-żyłowymi. Czwarta żyła powinna być prowadzona poza przekaźnikami bistabilnymi zamontowanymi w rozdzielnicy oświetleniowej. Fazę sztywną należy podłączyć do konwertera oprawy awaryjnej. Jeśli istniejące obwody nie spełniają wymagania wykonania przewodem 4- żyłowym, należy ułożyć nowe obwody przewodem typu YDY4x1,5 mm2 i wpiąć je w istniejące pola odpływowe przewidziane dla oświetlenia korytarzy w rozdzielnicach piętrowych. Do sterowania opraw w korytarzach wykorzystać osprzęt i obwody istniejące.

7 Oświetlenie awaryjne Część opraw oświetlenia ogólnego w korytarzach wyposażona będzie moduły awaryjne 1-godzinne. Liczbę opraw awaryjnych dla każdego korytarza dobrano zgodnie z wymaganiami normy PN- EN Obliczenia w załączeniu. Istniejące podświetlane znaki ewakuacyjne zależy przenieść poniżej nowego sufitu podwieszonego Przebudowa Systemu Sygnalizacji Pożaru W budynku zainstalowany jest system sygnalizacji pożaru produkcji NOTIFIER. Rozbudowę pętli dozorowych należy wykonać stosując czujki i wskaźniki zadziałania dymu tego samego producenta. Czujki funkcjonujące obecnie na stropie właściwym pozostają w swoich lokalizacjach. Dla tych czujek projektuje się wskaźniki zadziałania montowane bezpośrednio poniżej na stropie podwieszonym. Zastosowanie sufitów podwieszonych w korytarzach skrzydła A1 stwarza konieczność zaprojektowania dodatkowych czujek dymu zamontowanych na suficie podwieszonym. Projektuje się czujki jonizacyjne dymu lokalizację pokazano na planach. Projektowane czujki należy włączyć w istniejące pętle dozorowe. Stwierdzono, że na żadnej z rozbudowywanych pętli dozorowych liczba urządzeń adresowalnych nie przekracza wartości 127, a ilość czujek nie jest większa niż 99. Bilans ilości czujek na poszczególnych pętlach dozorowych obejmujących korytarze przedstawiono w tabeli poniżej. Skrzydło A1 Numer pętli Liczba elementów adresowalnych przed rozbudową Liczba elementów adresowalnych po rozbudowie Liczba czujek przed rozbudową Liczba czujek po rozbudowie L1/ L3/ L3/ L3/ W związku ze wzrostem liczby elementów adresowalnych na liniach dozorowych istniejącej strefowej centrali sygnalizacji pożarowej obsługującej korytarze w skrzydle A1, Inwestor powinien rozważyć konieczność wymiany tej centrali na centralę o większej pojemności. Sygnalizatory optyczno-akustyczne istniejące w obrębie korytarzy, które po wykonaniu sufitów podwieszonych znajdą się powyżej poziomu podwieszenia, należy przesunąć pod sufit podwieszony.

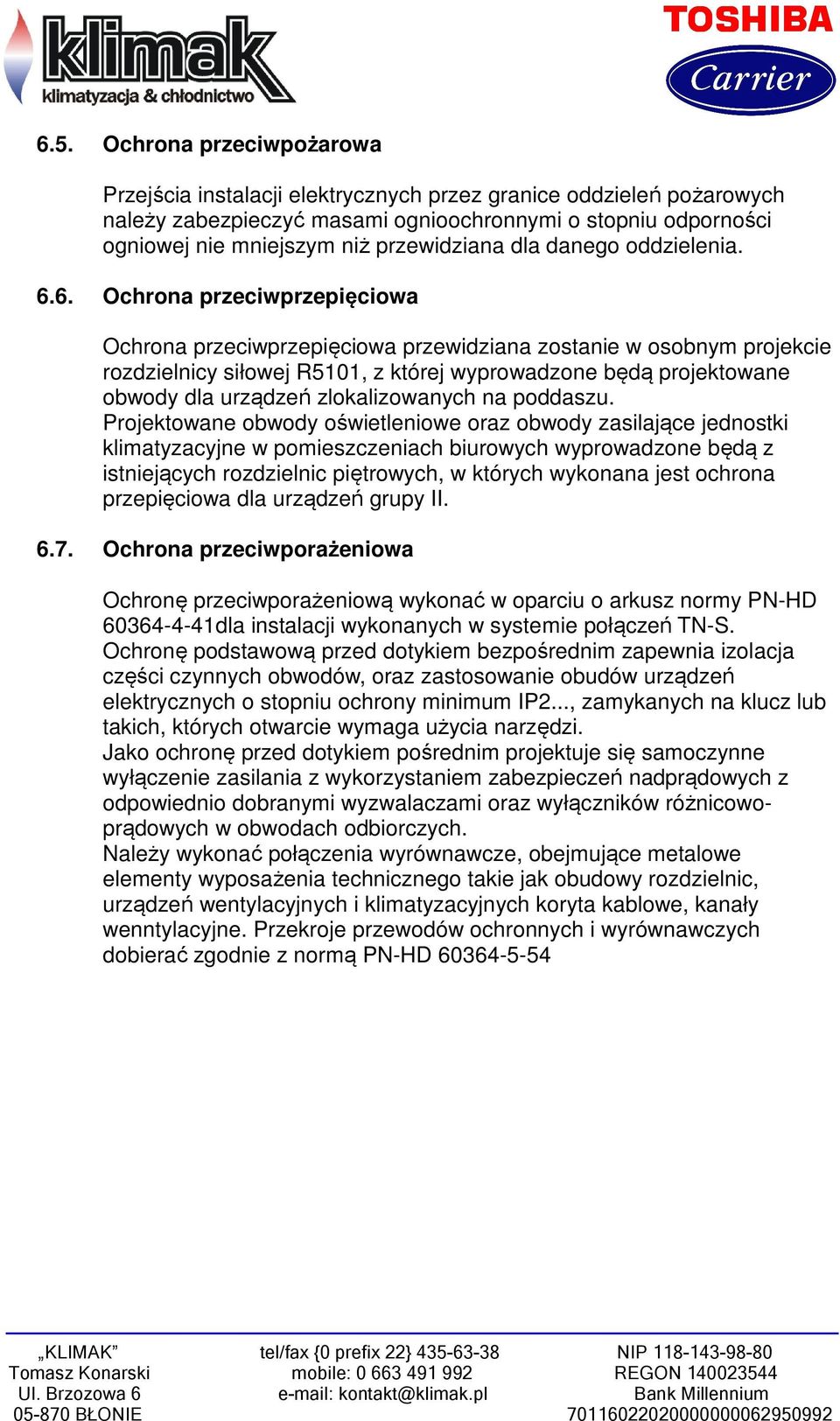

8 6.5. Ochrona przeciwpożarowa Przejścia instalacji elektrycznych przez granice oddzieleń pożarowych należy zabezpieczyć masami ognioochronnymi o stopniu odporności ogniowej nie mniejszym niż przewidziana dla danego oddzielenia Ochrona przeciwprzepięciowa Ochrona przeciwprzepięciowa przewidziana zostanie w osobnym projekcie rozdzielnicy siłowej R5101, z której wyprowadzone będą projektowane obwody dla urządzeń zlokalizowanych na poddaszu. Projektowane obwody oświetleniowe oraz obwody zasilające jednostki klimatyzacyjne w pomieszczeniach biurowych wyprowadzone będą z istniejących rozdzielnic piętrowych, w których wykonana jest ochrona przepięciowa dla urządzeń grupy II Ochrona przeciwporażeniowa Ochronę przeciwporażeniową wykonać w oparciu o arkusz normy PN-HD dla instalacji wykonanych w systemie połączeń TN-S. Ochronę podstawową przed dotykiem bezpośrednim zapewnia izolacja części czynnych obwodów, oraz zastosowanie obudów urządzeń elektrycznych o stopniu ochrony minimum IP2..., zamykanych na klucz lub takich, których otwarcie wymaga użycia narzędzi. Jako ochronę przed dotykiem pośrednim projektuje się samoczynne wyłączenie zasilania z wykorzystaniem zabezpieczeń nadprądowych z odpowiednio dobranymi wyzwalaczami oraz wyłączników różnicowoprądowych w obwodach odbiorczych. Należy wykonać połączenia wyrównawcze, obejmujące metalowe elementy wyposażenia technicznego takie jak obudowy rozdzielnic, urządzeń wentylacyjnych i klimatyzacyjnych koryta kablowe, kanały wenntylacyjne. Przekroje przewodów ochronnych i wyrównawczych dobierać zgodnie z normą PN-HD
