PROJEKT WYKONAWCZY INSTALACJA SYGNALIZACJI POŻARU SPECJALISTYCZNY PSYCHIATRYCZNY SPZOZ W SUWAŁKACH W SUWAŁKACH UL. SZPITALNA SUWAŁKI

Transkrypt

1 PROJEKT WYKONAWCZY TEMAT: INSTALACJA SYGNALIZACJI POŻARU W SPECJALISTYCZNYM PSYCHIATRYCZNYM SPZOZ W SUWAŁKACH OBIEKT: SPECJALISTYCZNY PSYCHIATRYCZNY SPZOZ W SUWAŁKACH INWESTOR: SPECJALISTYCZNY PSYCHIATRYCZNY SPZOZ UL. SZPITALNA SUWAŁKI PROJEKTANT: mgr inż. Adam Sadowski CNBOP-PIB: KNP 12/124/2011 OPRACOWAŁ: mgr inż. Paweł Kmiecik SUWAŁKI PAŹDZIERNIK 2013r.

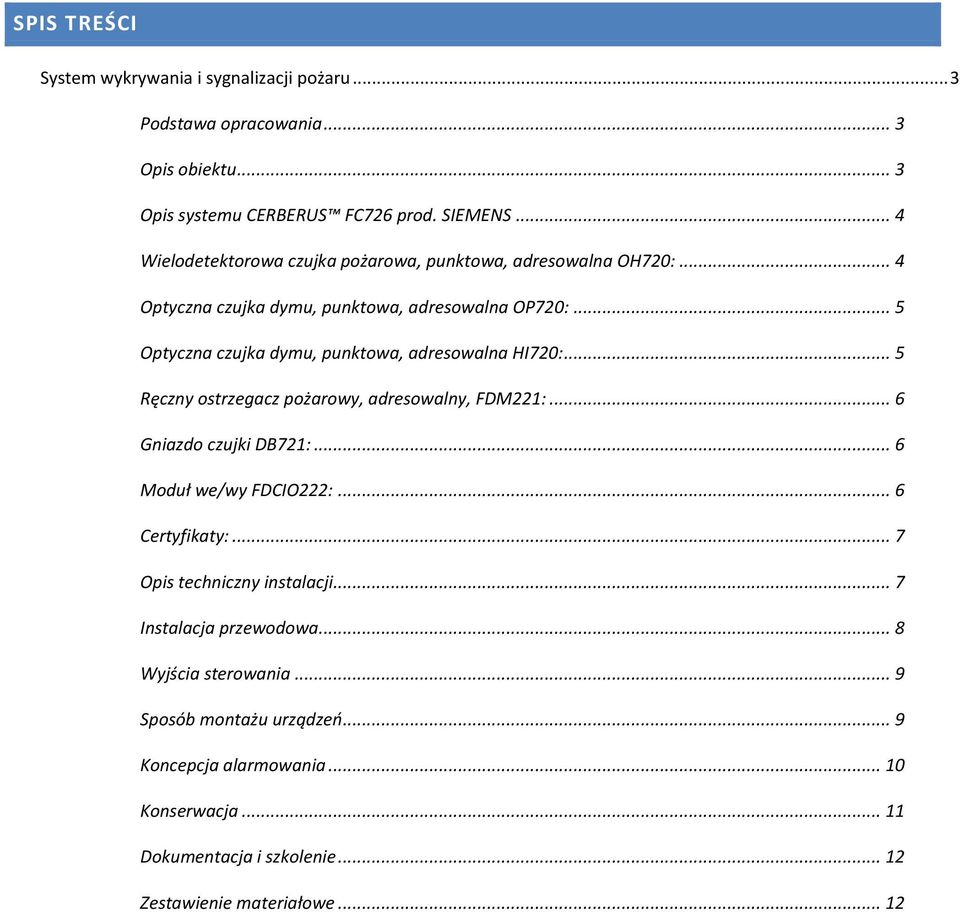

2 SPIS TREŚCI System wykrywania i sygnalizacji pożaru... 3 Podstawa opracowania... 3 Opis obiektu... 3 Opis systemu CERBERUS FC726 prod. SIEMENS... 4 Wielodetektorowa czujka pożarowa, punktowa, adresowalna OH720:... 4 Optyczna czujka dymu, punktowa, adresowalna OP720:... 5 Optyczna czujka dymu, punktowa, adresowalna HI720:... 5 Ręczny ostrzegacz pożarowy, adresowalny, FDM221:... 6 Gniazdo czujki DB721:... 6 Moduł we/wy FDCIO222:... 6 Certyfikaty:... 7 Opis techniczny instalacji... 7 Instalacja przewodowa... 8 Wyjścia sterowania... 9 Sposób montażu urządzeń... 9 Koncepcja alarmowania Konserwacja Dokumentacja i szkolenie Zestawienie materiałowe... 12

3 SYSTEM WYKRYWANIA I SYGNALIZACJI POŻARU Przedmiotem opracowania jest projekt wykonawczy systemu wykrywania i sygnalizacji alarmu pożaru w budynku Szpitala Psychiatrycznego w Suwałkach. PODSTAWA OPRACOWANIA 1. Inwentaryzacja do celów projektowych. 2. Opinia nr 19/2013 rzeczoznawcy ds. zabezpieczeń przeciwpożarowych mł. bryg. inż. Antoniego Wasilewskiego. 3. Uzgodnienia z inwestorem dotyczące systemu SAP. 4. Ustawa z dnia 07 lipca 1994r. Prawo Budowlane [Dz.U nr 89 poz. 414] 5. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów [Dz. U nr 109 poz. 719]. 6. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie [Dz. U nr 75 poz. 690]. 7. Specyfikacja techniczna PKN-CEN/TS Systemy sygnalizacji pożarowej. Część 14 Wytyczne planowania, projektowania, instalowania, odbioru, eksploatacji i konserwacji. 8. Wytyczne Centrum Naukowo - Badawczego Ochrony Przeciwpożarowej i ITB. 9. Instrukcje, dokumentacje techniczno-ruchowe zastosowanych urządzeń. OPIS OBIEKTU Przedmiotem opracowania jest projekt instalacji wykrywania i sygnalizacji alarmu pożaru w budynku Szpitala Psychiatrycznego w Suwałkach. W związku z koniecznością dostosowania budynku do obowiązujących przepisów, w całym budynku projektuje się system wykrywania i sygnalizacji pożaru. Zakres niniejszego opracowania obejmuje: kompletne rozwiązanie systemu sygnalizacji pożaru, rozmieszczenie urządzeń i elementów wykonawczych, organizację pracy systemu przeciwpożarowego. Budynek Szpitala został podzielony na trzy strefy pożarowe zgodnie z opinią [2]. Budynek posiada dwie kondygnacje nadziemne, piwnicę oraz przestrzeń instalacyjną pod częścią Szpitala. Podział na strefy przebiega w miejscu, gdzie znajduje się śluza. Wyjścia z budynku znajdują się na poziomie parteru oraz na poziomie półpiętra pomiędzy poziomem piwnicy, a parteru. W budynku Szpitala znajdują się klatki schodowe, które stanowią drogi ewakuacyjne i zgodnie z opinią [2], klatki te powinny być oddymiane od poziomu parteru oraz podłączone do systemu sygnalizacji pożarowej. Projekt oddymiania klatek schodowych powinien zostać opracowany zgodnie z wytycznymi zawartymi w opinii [2] oraz uzgodniony pod względem pożarowym zgodnie z obowiązującymi przepisami. str. 3

4 Proponowany w opinii [2] podział budynku Szpitala na strefy pożarowe mniejsze od 5000m 2 (części zaliczonej do kategorii ZL II) oraz mniejsze od m2 dla części zaliczonej do PM: 1. Strefa pożarowa nr 1 /ZL II/ o powierzchni 3086,86 m 2 zawierająca: pawilon nr 3 o pow. 1878,70 m2 część łącznika nr 2 o pow. 1208,16 m2. 2. Strefa pożarowa nr 2 /ZL II/ o powierzchni 4530,20 m2 zawierająca: pawilon nr 4 o powierzchni 1813,00 m2, pawilon nr 5 o powierzchni 1813,00 m2 część łącznika nr 2 o powierzchni 389,9 m2, łącznik nr 6 o powierzchni 251,20 m2, izba przyjęć o powierzchni 263,10 m2, 3. Strefa pożarowa nr 3 /PM/ o powierzchni 583,7 m2 zawierająca: przestrzeń instalacyjną usytuowaną poniżej poziomu kondygnacji piwnicznej. Jest to strefa o gęstości obciążenia ogniowego do 500 MJ/m2. W szpitalu występują takie pomieszczenia jak: sale chorych, gabinety lekarskie, gabinety zabiegowe, sale terapeutyczne, jadalnie, kuchnie, bar, windy, pomieszczenia socjalne, sanitariaty, łazienki, magazyny, serwerownie, kaplica, palarnie. W budynku nie występują sufity podwieszane. W przypadku powstania w przyszłości wentylacji mechanicznej należy zaprojektować podłączenie klap pożarowych, które znajdą się w kanałach wentylacyjnych przechodzących między poszczególnymi strefami pożarowymi do systemu SAP. Cały budynek Szpitala zalicza się do kategorii zagrożenia ludzi ZL II łącznie z kondygnacją podziemną, w której to usytuowany jest szereg pomieszczeń przeznaczonych do przebywania osób w tym pacjentów szpitala. Przestrzeń instalacyjna znajdująca się pod częścią piwnicy została zaliczona do pomieszczeń magazynowych kategoria PM. OPIS SYSTEMU CERBERUS FC726 PROD. SIEMENS Centrala sygnalizacji pożarowej FC726 serii FS720 prod. Siemens jest modułową centralą mikroprocesorową o pojemności do 1512 adresów. Centrala może pracować samodzielnie jak i w wersji sieciowej. Posiada możliwość podłączenia wielu stacji, takich jak centrale i konsole obsługowe w jednej sieci. Jest kompatybilna z urządzeniami serii Cerberus PRO. Czujki posiadają możliwość zmiany parametrów w funkcji czasu i zmian otoczenia. W projektowanym systemie zastosowano następujące elementy dozorowe: WIELODETEKTOROWA CZUJKA POŻAROWA, PUNKTOWA, ADRESOWALNA OH720: Parametry czujki OH720: napięcie robocze V DC, wykrywanie dymu i ciepła pobór prądu w stanie spoczynku μA, zewnętrzny wskaźnik zadziałania 2 szt. str. 4

5 temperatura pracy - -25C+50C, wilgotność względna - 95% wzgl., protokół komunikacyjny C-NET, kolektywny lub konwencjonalny, kolor biały (RAL9010), kategoria ochronna IP40/IP44 (z elementem uszczelniającym RS720), normy EN54-5; EN54-7, EN54-17:2005, CEA-4021 izolator zwarć - tak. OPTYCZNA CZUJKA DYMU, PUNKTOWA, ADRESOWALNA OP720: Parametry czujki OP720: napięcie robocze V DC, wykrywanie dymu, pobór prądu w stanie spoczynku 220μA, zewnętrzny wskaźnik zadziałania 2 szt. temperatura pracy - -10C+50C, wilgotność względna - 95% wzgl., protokół komunikacyjny C-NET, kolor biały (RAL9010), kategoria ochronna IP40/IP42 (z elementem uszczelniającym RS720), normy EN54-7; EN54-17, CEA-4021 izolator zwarć - tak. OPTYCZNA CZUJKA DYMU, PUNKTOWA, ADRESOWALNA HI720: Parametry czujki OP720: napięcie robocze V DC, wykrywanie dymu, pobór prądu w stanie spoczynku 200μA, zewnętrzny wskaźnik zadziałania 2 szt. temperatura pracy - -10C+50C, wilgotność względna - 95% wzgl., protokół komunikacyjny C-NET, kolor biały (RAL9010), kategoria ochronna IP40/IP42 (z elementem uszczelniającym RS720), normy EN54-5; EN54-17, izolator zwarć - tak. str. 5

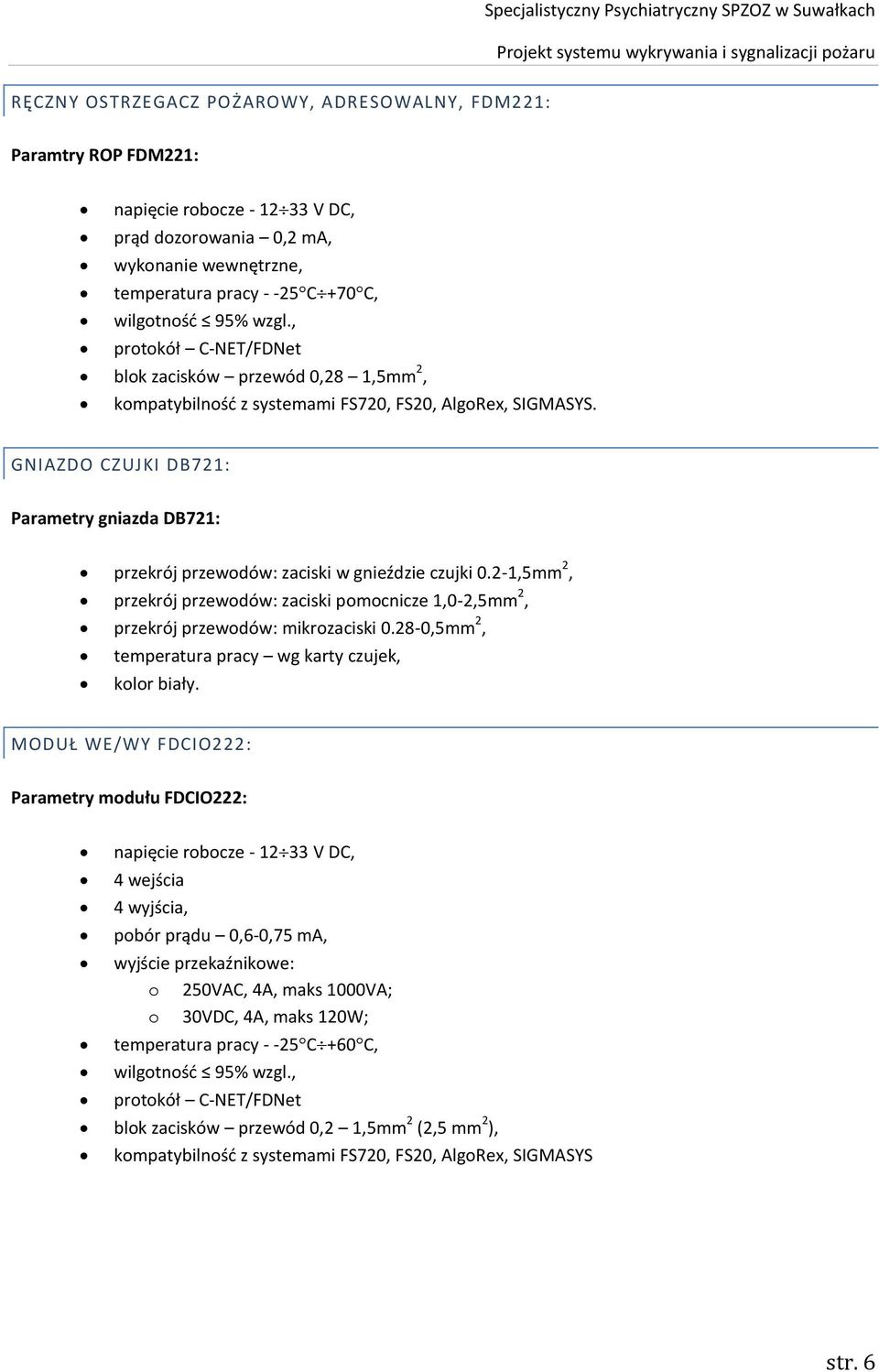

6 RĘCZNY OSTRZEGACZ POŻAROWY, ADRESOWALNY, FDM221: Paramtry ROP FDM221: napięcie robocze V DC, prąd dozorowania 0,2 ma, wykonanie wewnętrzne, temperatura pracy - -25C+70C, wilgotność 95% wzgl., protokół C-NET/FDNet blok zacisków przewód 0,28 1,5mm 2, kompatybilność z systemami FS720, FS20, AlgoRex, SIGMASYS. GNIAZDO CZUJKI DB721: Parametry gniazda DB721: przekrój przewodów: zaciski w gnieździe czujki 0.2-1,5mm 2, przekrój przewodów: zaciski pomocnicze 1,0-2,5mm 2, przekrój przewodów: mikrozaciski ,5mm 2, temperatura pracy wg karty czujek, kolor biały. MODUŁ WE/WY FDCIO222: Parametry modułu FDCIO222: napięcie robocze V DC, 4 wejścia 4 wyjścia, pobór prądu 0,6-0,75 ma, wyjście przekaźnikowe: o 250VAC, 4A, maks 1000VA; o 30VDC, 4A, maks 120W; temperatura pracy - -25C+60C, wilgotność 95% wzgl., protokół C-NET/FDNet blok zacisków przewód 0,2 1,5mm 2 (2,5 mm 2 ), kompatybilność z systemami FS720, FS20, AlgoRex, SIGMASYS str. 6

7 CERTYFIKATY: Typ urządzenia Certyfikat zgodności /świadectwo dopuszczenia /aprobata techniczna (CNBOP, CPD) Opis, uwagi FC726 G Centrala pożarowa adresowalna OP720 G Czujka dymu optyczna OH720 G Wielodetektorowa czujka pożarowa HI720 G /G Czujka temperaturowa FDM /2010 Ręczny ostrzegacz pożarowy FDCIO /2007 Moduł we/wy Pozostałe elementy systemu wykrywania i sygnalizacji pożaru YnTKSY 1x2x0.8 HTKSH PH / /2010 Kable stacyjne do instalacji p.poż.: OPIS TECHNICZNY INSTALACJI Instalacja wykrywania i sygnalizacji pożaru została zaprojektowana w oparciu o system adresowalny serii FS720 z centralą czteropętlową FC726 produkcji firmy Siemens, która znajduje się już w budynku Szpitala i zostanie rozbudowana o dodatkowy moduł liniowy pozwalający na rozszerzenie ilości adresów centrali pożarowej z 504 o kolejne 252 adresy. Centrala zlokalizowana jest w pomieszczeniu informacji przy wejściu głównym na ścianie. Ze względu na użytkowany w obiekcie system SIEMENS FC726 zaprojektowane zostały elementy systemu pracujące z centralą FC726. Projekt przewiduje objęcie ochroną pomieszczeń przewodowymi czujkami dymu. Podstawowym rodzajem czujki zastosowanej do nadzoru pomieszczeń budynku jest optycznorozproszeniowa czujka dymu umieszczona na suficie. W czujce wykorzystano zjawisko rozpraszania światła. Komora próbkowania optoelektronicznego chroni przed zakłóceniami spowodowanymi przez oświetlenie zewnętrzne i umożliwia wykrywanie cząstek dymu zarówno ciemnych jak i jasnych. Czujka wykrywa pożary płomieniowe dymotwórcze oraz pożary tlące. Dla pomieszczeń o wysokości < 6m graniczna wartość promienia działania czujki dymu, wynikająca z normy to 7,5 m. Ręczne ostrzegacze pożarowe należy umieścić zgodnie z rysunkami technicznymi na drogach ewakuacyjnych budynku, tak aby droga dojścia do ostrzegacza nie przekraczała 40m. Wysokość montażu przycisków to 1,2m-1,6 m. Schemat rozłożony całego systemu wykrywania i sygnalizacji pożaru przedstawiono na rysunku. Linie dozorowe, rozmieszczenie czujek i przycisków przedstawiono na rzutach poszczególnych kondygnacji budynku. Czujki montowane są w gniazdach DB721. str. 7

8 W systemie w pomieszczeniach serwerowni, rozdzielniach elektrycznych będą zastosowane czujki typu OH720, które są w stanie wcześniej wykryć pożary pracując w warunkach zwiększonych zakłóceń, dzięki czemu są bardziej odporne na fałszywe alarmy. Pomieszczenia kuchenne oraz palarnie zostały objęte ochroną z wykorzystaniem czujek temperaturowych HI720. Są to czujki dedykowane do pomieszczeń o zwiększonej wilgotności, zapyleniu i w tryb alarmu przechodzą po osiągnięciu zaprogramowanego progu przyrostu temperatury. Sygnalizacja alarmu będzie realizowana za pomocą sygnału dźwiękowego w centrali, a następnie będzie uruchamiany dźwiękowy system ostrzegawczy, który jest przedmiotem odrębnego opracowania. Uruchomienie DSO powinno się odbywać automatycznie bez konieczności udziału personelu. Oddymianie klatek schodowych w budynku Szpitala nie jest objęte niniejszym opracowaniem i wymaga sporządzenia oddzielnego projektu oddymiania uzgodnionego z rzeczoznawcą ds. ppoż. zgodnie z obowiązującymi przepisami oraz opinią [2]. Systemy oddymiania, które są zgodne z aktualnymi przepisami należy podłączyć do systemu SAP, jako nadrzędnego względem wszystkich pozostałych systemów bezpieczeństwa. Należy to wykonać poprzez moduły kontrolno-sterujące zaprojektowane na wszystkich klatkach schodowych. Przy lokalizacji czujek zwracać uwagę na zalecenia normy co do odległości od kratek wentylacyjnych oraz powierzchni dozorowania w polach stropowych wydzielonych przez biegnące belki stropowe i kanały wentylacyjne. Odczyt miejsca sygnalizacji zagrożenia następuje z poziomu centralki pożarowej (dzięki systemowi adresowalnemu). Opisy tekstowe przyporządkowane elementom adresowalnym umożliwiają dokładną identyfikację miejsca zagrożenia. Zastosowane elementy oraz przewody posiadają certyfikaty CNBOP/CPD. Centrala posiada możliwość podłączenia do Stacji Monitorowania Alarmów z wykorzystaniem wyjść przekaźnikowych na płycie głównej centrali, których stan zmienia się w przypadku wystąpienia alarmu pożarowego lub uszkodzenia. Centrala aktualnie jest podłączona do w ten sposób i sygnały alarmowe są przekazywane do PSP w Suwałkach poprzez urządzenia SMA. INSTALACJA PRZEWODOWA Instalację przewodową należy wykonać przewodem do instalacji pożarowych typu YnTKSY 1x2x0,8mm (linie dozorowe) oraz przewodem HTKSH PH90 1x2x1,4mm (linie sterujące). Zarówno pętle dozorowe jak i linie kontrolno-sterujące prowadzić w listwach elektroinstalacyjnych. Przewody HTKSH PH90 należy mocować na uchwytach ognioodpornych mocowanych trwale do elementów konstrukcyjnych lub na metalowych korytach o odpowiedniej odporności ogniowej. W przestrzeni instalacyjnej zostaną ułożone koryta metalowe ognioodporne, które należy wykorzystać do prowadzenia przewodów w obszarze przestrzeni instalacyjnej. Wszystkie projektowane czujki, moduły we/wy i ROP należy podłączyć do centrali na pięciu pętlach dozorowych zgodnie ze schematem rozłożonym. Trasy przewodów należy prowadzić w miarę możliwości zgodnie z rysunkami. str. 8

9 Centrala wyposażona jest w akumulatory, które zapewnią pracę na wypadek awarii zasilania. Centralka jest podłączona do sieci 230V przewodem YDY 3x1,5mm 2 z oddzielnego punktu z niezależnym zabezpieczeniem opisanym w rozdzielni głównej. W budynku przez całą dobę będzie znajdował się personel, dlatego też pojemność baterii akumulatorów zasilania rezerwowego powinna umożliwić utrzymanie instalacji w stanie pracy przez co najmniej 30h, po czym pojemność ta musi być wystarczająca do zapewnienia alarmowania jeszcze przez co najmniej 30 min. Zasilacz centrali jest wyposażony w baterie akumulatorowe do zasilania rezerwowego. Do baterii akumulatorów nie wolno podłączać żadnych innych odbiorników niezwiązanych z systemem sygnalizacji pożarowej. Wymaganą pojemność akumulatorów centrali określono zgodnie ze wzorem: Q = (I 1 x 24+I 2 x 0,5) x 1,25 gdzie: I 1 prąd rozładowania akumulatora w przypadku braku zasilania podstawowego, I 2 prąd pobierany przez centralę sygnalizującą alarm pożarowy, 1.25 współczynnik uwzględniający zmniejszanie się pojemności baterii wskutek starzenia się, Wyliczenie wymaganej pojemności wsparte kalkulatorem producenta przeznaczonym do obliczeń bilansu prądowego pozwala określić parametry zasilania centrali. wymagana pojemność Q=39,9 Ah proponowany typ akumulatorów 45 Ah, wymagana moc zasilacza 150 W. Aktualnie w centrali znajdują się 2 akumulatory 26Ah, które należy zamienić na akumulatory 45Ah. WYJŚCIA STEROWANIA Alarm II stopnia z centrali włącza strefowo urządzenia oddymiania oraz steruje automatyką wind (zjazd wind na bezpieczny poziom). Dodatkowo moduły kontrolno-sterujące zainstalowane na linii dozorowej służą do przekazywania sygnałów alarmowych do ewentualnych central trzymaczy drzwiowych umieszczonych na przejściach między strefami pożarowymi. SPOSÓB MONTAŻU URZĄDZEŃ Centrala sygnalizacji pożarowej Centrala pożarowa jest zamontowana zgodnie z wymaganiami producenta. Wyświetlacz centrali znajduje się na wysokości około 1,5-1,7m od poziomu podłogi. Linie dozorowe do łączówek instalacyjnych CSP należy przyłączyć zgodnie z instrukcją instalacji systemu. Czujki str. 9

10 Gniazda czujek należy instalować bezpośrednio n/t zabezpieczanych pomieszczeń. Przewody między czujkami oraz między przyciskami nie mogą być przedłużane muszą to być przewody ciągłe, jednoodcinkowe. W innych przypadkach łączenia i rozgałęzienia należy wykonać przez zastosowanie listew zaciskowych lub przełącznic teletechnicznych. Przyciski pożarowe Przycisk pożarowy należy instalować na wysokości 1,6m od podłogi, w odległości (o ile to możliwe), co najmniej 0,5m od innego osprzętu elektrycznego. Należy zwrócić uwagę, aby nie były zasłaniane przez składowane materiały i urządzenia. Uwagi montażowe W przypadku stwierdzenia możliwości narażenia czujek na uszkodzenia mechaniczne należy je zabezpieczyć przez zainstalowanie odpowiednich osłon. Wszelkie prace należy wykonywać zgodnie z obowiązującymi normami, specyfikacjami i przepisami dotyczącymi robót instalacyjnych oraz przepisami BHP. Wykonawca instalacji powinien posiadać autoryzację producenta instalowanych urządzeń. Użytkownik zapewni czytelną numerację pomieszczeń w celu ostatecznego skonfigurowania systemu i opisu stref dozorowych. W trakcie przekazywania instalacji należy sprawdzić poprawność wykonania i działania systemu łącznie z przetestowaniem wszystkich czujek systemu, przeszkolić obsługę i wyposażyć użytkownika w niezbędne dokumenty i instrukcje. Ostateczna organizacja alarmowania powinna zostać szczegółowo ustalona z użytkownikiem na etapie programowania centralki. KONCEPCJA ALARMOWANIA Dozorowanie W czasie dozorowania, przy prawidłowo zmontowanym i sprawnym technicznie układzie, centrala sygnalizacji pożarowej wskazuje poprawną pracę (gotowość operacyjną) automatycznego urządzenia sygnalizacji pożarowej świeceniem zielonej LED w module kontrolnym. Żadne inne wskaźniki i sygnalizatory nie powinny działać. Alarmowanie Ze względu na możliwość eliminacji fałszywych alarmów, przewiduje się alarmowanie dwustopniowe. Alarmowanie dwustopniowe zapobiega niepotrzebnemu wzywaniu straży pożarnej. Zadziałanie czujki automatycznej w obiekcie spowoduje: sygnalizacje optyczną w centrali pożarowej, str. 10

11 wyświetlenie na wyświetlaczu informacji o numerze strefy, numerze linii dozorowej, numerze czujki, nazwie i numerze zagrożonego pomieszczenia; można więc dokładnie zidentyfikować miejsce zagrożenia pożarem, sygnalizacja trwa przez okres 60s przeznaczony na zgłoszenie się operatora centrali i potwierdzenie przyciskiem POTWIERDZENIE alarmu I stopnia (alarm wewnętrzny w pomieszczeniu centrali), niezgłoszenie się personelu w tym czasie powoduje włączenie się alarmu II stopnia; alarm II stopnia to alarm zewnętrzny, który powoduje uruchomienie systemów przeciwpożarowych itp., zgłoszenie się personelu przedłuża czas trwania alarmu I stopnia o okres do 10 min.; czas ten jest przeznaczony na dokonanie rozpoznania zagrożenia pożarowego, jeśli operator nie przeprowadził kasowania przez wciśnięcie przycisku KASOWANIE, po tym okresie czasu nastąpi włączenie alarmu II stopnia, uruchomienie ręcznego ostrzegawcza pożarowego powoduje natychmiastowy alarm II stopnia. Stany alarmowe wymagają od obsługi rozpoznania sytuacji i/lub podjęcia interwencji gaśniczej. W przypadku alarmu fałszywego, instalację należy doprowadzić do stanu dozorowania przez skasowanie alarmu centrali. Sygnalizacja uszkodzeń i manipulacji Centrala wykrywa i sygnalizuje: przerwę i/lub zwarcie w linii dozorowej, awarię zasilania głównego, uszkodzenie (wyładowanie) baterii i akumulatorów. Uszkodzenia te sygnalizowane są optycznie świeceniem odpowiedniej lampki lub LED (żółtej) w module sygnałowym i akustycznie dźwiękiem przerywanym o stałej, wysokiej częstotliwości. Sygnalizacja optyczna i akustyczna zanika samoczynnie po usunięciu uszkodzenia. W przypadku wystąpienia jednoczesnego alarmu pożarowego i uszkodzeniowego, pierwszeństwo ma alarm pożarowy. Wszystkie zdarzenia zostają przez centralę zapamiętane. KONSERWACJA Brak właściwej konserwacji systemu automatycznej sygnalizacji pożarowej prowadzi do wadliwej jego pracy, a nawet do całkowitej utraty jego funkcji i przedwczesnego wycofania z eksploatacji. Poniżej podano podstawowe warunki eksploatacji, które powinny służyć za wskazówki przy opracowaniu szczegółowej instrukcji eksploatacji systemu. Obsługa codzienna Sprawdzić poprawność wskazań centrali sygnalizacji pożarowej. Nie powinna świecić się żadna lampka sygnalizacyjna poza lampką sygnalizującą fakt zasilania. Obsługa kwartalna Sprawdzić poprawność pracy centrali sygnalizacji pożarowej za pomocą jej układu badaniowego. Sprawdzić działanie przycisków. str. 11

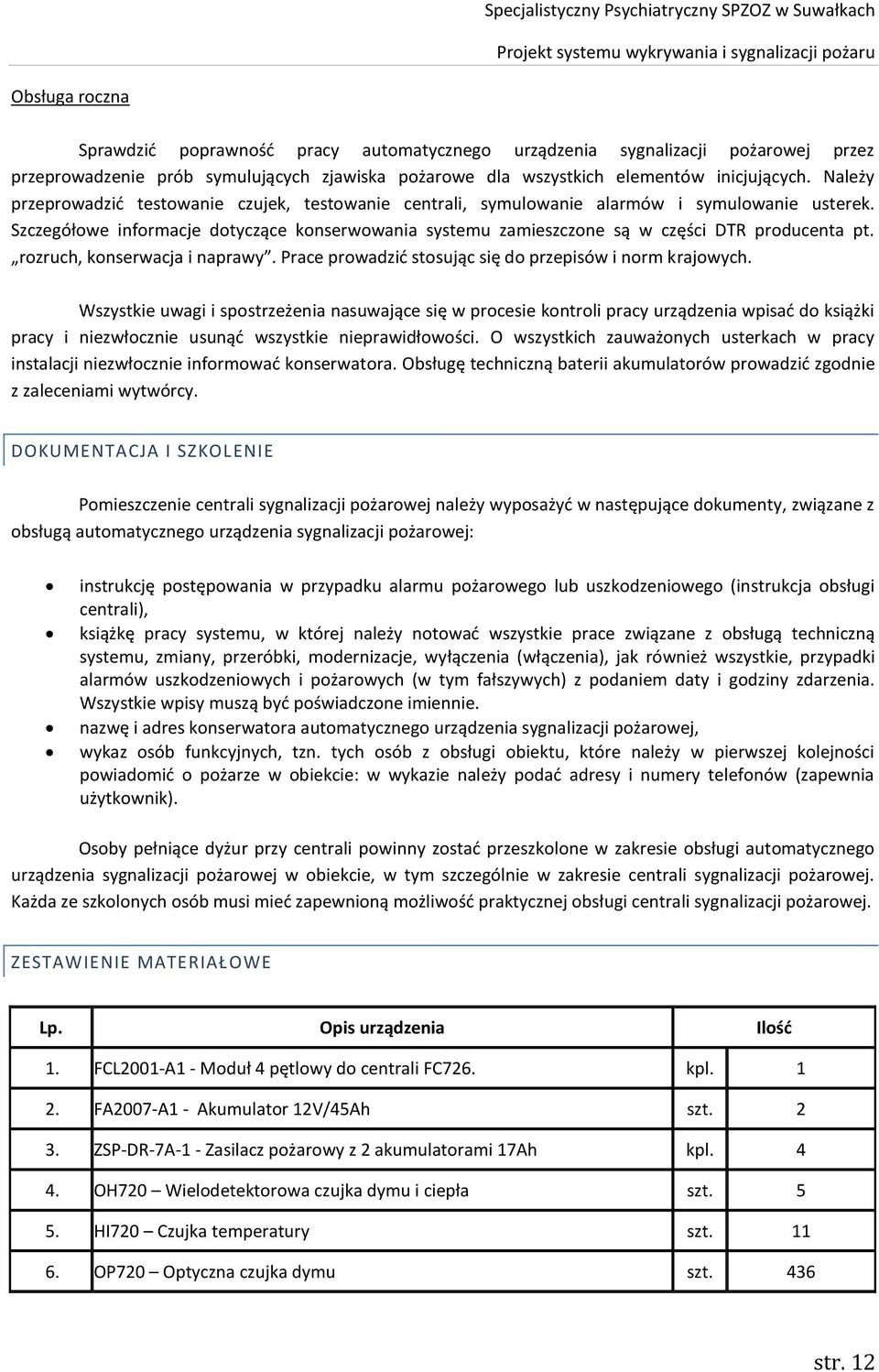

12 Obsługa roczna Sprawdzić poprawność pracy automatycznego urządzenia sygnalizacji pożarowej przez przeprowadzenie prób symulujących zjawiska pożarowe dla wszystkich elementów inicjujących. Należy przeprowadzić testowanie czujek, testowanie centrali, symulowanie alarmów i symulowanie usterek. Szczegółowe informacje dotyczące konserwowania systemu zamieszczone są w części DTR producenta pt. rozruch, konserwacja i naprawy. Prace prowadzić stosując się do przepisów i norm krajowych. Wszystkie uwagi i spostrzeżenia nasuwające się w procesie kontroli pracy urządzenia wpisać do książki pracy i niezwłocznie usunąć wszystkie nieprawidłowości. O wszystkich zauważonych usterkach w pracy instalacji niezwłocznie informować konserwatora. Obsługę techniczną baterii akumulatorów prowadzić zgodnie z zaleceniami wytwórcy. DOKUMENTACJA I SZKOLENIE Pomieszczenie centrali sygnalizacji pożarowej należy wyposażyć w następujące dokumenty, związane z obsługą automatycznego urządzenia sygnalizacji pożarowej: instrukcję postępowania w przypadku alarmu pożarowego lub uszkodzeniowego (instrukcja obsługi centrali), książkę pracy systemu, w której należy notować wszystkie prace związane z obsługą techniczną systemu, zmiany, przeróbki, modernizacje, wyłączenia (włączenia), jak również wszystkie, przypadki alarmów uszkodzeniowych i pożarowych (w tym fałszywych) z podaniem daty i godziny zdarzenia. Wszystkie wpisy muszą być poświadczone imiennie. nazwę i adres konserwatora automatycznego urządzenia sygnalizacji pożarowej, wykaz osób funkcyjnych, tzn. tych osób z obsługi obiektu, które należy w pierwszej kolejności powiadomić o pożarze w obiekcie: w wykazie należy podać adresy i numery telefonów (zapewnia użytkownik). Osoby pełniące dyżur przy centrali powinny zostać przeszkolone w zakresie obsługi automatycznego urządzenia sygnalizacji pożarowej w obiekcie, w tym szczególnie w zakresie centrali sygnalizacji pożarowej. Każda ze szkolonych osób musi mieć zapewnioną możliwość praktycznej obsługi centrali sygnalizacji pożarowej. ZESTAWIENIE MATERIAŁOWE Lp. Opis urządzenia Ilość 1. FCL2001-A1 - Moduł 4 pętlowy do centrali FC726. kpl FA2007-A1 - Akumulator 12V/45Ah szt ZSP-DR-7A-1 - Zasilacz pożarowy z 2 akumulatorami 17Ah kpl OH720 Wielodetektorowa czujka dymu i ciepła szt HI720 Czujka temperatury szt OP720 Optyczna czujka dymu szt. 436 str. 12

13 7. DB721 - Gniazdo czujki adresowalnej szt FDME221 - Ręczny ostrzegacz pożarowy IP44 z obudową FDMH291 szt FDCIO222 Moduł we/wy w obudowie szt FCA2001-A1 - Moduł RS232 szt FTO2001-A1 Drukarka RS232 szt Przewód YnTKSY 1x2x0,8mm mb wg przedmiarów 13. Przewód HTKSH PH90 1x2x1mm mb wg przedmiarów str. 13
