OOH740-A9-Ex Czujka pożarowa wielodetektorowa

Transkrypt

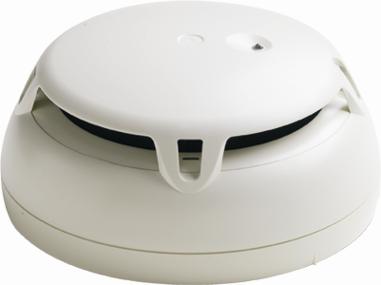

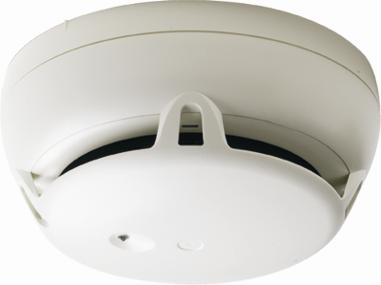

1 OOH740-A9-Ex Czujka pożarowa wielodetektorowa ASAtechnology TM Do stref zagrożonych wybuchem Cerberus PRO Kolektywna Przetwarzanie sygnału za pomocą ASAtechnology Obsługa protokołów kolektywnych i C-NET - Ex Detekcja sterowana zdarzeniami Wczesna i niezawodna detekcja w przypadku pożaru Duża odporność na zjawiska zakłócające Redundantny system czujników Przeznaczone do stosowania przy przepływie powietrza do 20 m/s Możliwość przeprogramowania czujek w przypadku zmiany przeznaczenia w przyszłości Komunikacja poprzez C-NET - Ex (indywidualna adresacja) Automatyczna adresacja podczas uruchomienia

2 Właściwości Ochrona środowiska naturalnego Ekologiczny proces technologiczny Materiały do ponownego użycia Możliwość łatwego rozdzielenia elementów elektronicznych oraz tworzyw sztucznych Cechy Odporność na czynniki środowiskowe oraz zakłócenia, takie jak pył, włókna, owady, wilgotność, skrajne temperatury, zakłócenia elektromagnetyczne, opary korozyjne, wibracje, udary, aerozole syntetyczne oraz nietypowe zjawiska zwodnicze Niewrażliwość na uderzenia, ochrona przed sabotażem Przetwarzanie sygnałów oparte na technologii ASAtechnology (Advanced Signal Analysis) Detekcja sterowana harmonogramami czasowymi i procesami Sprawdzona odporność na silne zakłócenia elektroniczne Zabezpieczone układy elektroniczne, wysoka jakość elementów Zaawansowane monitorowanie pracy czujników oraz układu elektronicznego Redundantny, wysokiej klasy system czujników Wbudowany wskaźnik zadziałania (AI), kąt widzenia 360 OOH740-A9-Ex neuronowa czujka pożarowa, ASA Działanie W czujce wykorzystano zjawisko optycznego rozpraszania światła w przód i wstecz, w oparciu o dwa niezależne czujniki optyczne Komora próbkowania chroni przed zakłóceniami ze strony oświetlenia zewnętrznego, a jednocześnie zapewnia optymalne wykrywanie cząstek jasnego i ciemnego dymu Dwa dodatkowe czujniki ciepła zwiększają odporność czujki na zjawiska zakłócające Możliwość konfiguracji pracy jako czujki: wielodetektorowej, optycznej lub ciepła z poziomu oprogramowania Możliwość wyboru zestawu parametrów ASA w zależności od środowiska pracy Obsługa protokołów: kolektywnego (Cerberus, Siemens)/SynoLINE300 i C-NET-Ex Przeznaczenie Wczesne wykrywanie pożarów płomieniowych spowodowanych spalaniem cieczy i ciał stałych, jak również pożarów tlących Wczesne i niezawodne wykrywanie pożarów w obecności zjawisk zakłócających Czujka adresowalna lub kolektywna Efektywność na obiekcie Wymiana czujek za pomocą FDUD291 bez kasowania ustawień Wymiana czujek w pomieszczeniach o wysokości do 8 m bez drabiny za pomocą urządzenia FDUD291 2

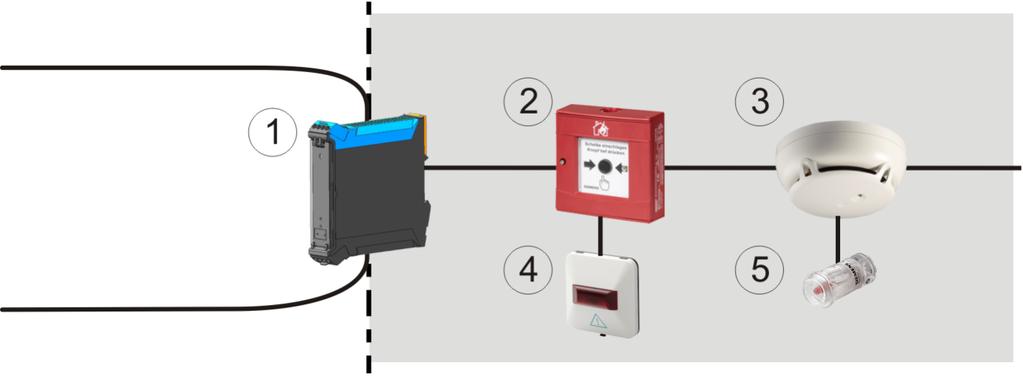

3 Instalacja Łatwa, oszczędna i niezawodna instalacja Gniazdo standardowe z dystansami, do doprowadzenia okablowania linii dozorowych prowadzonych natynkowo i podtynkowo Gniazdo płaskie do instalacji prowadzonych podtynkowo Duże otwory montażowe, pozwalające wykorzystać otwory montażowe po poprzedniej instalacji Duży otwór do wprowadzania kabli ułatwiający instalację Montaż czujki w gnieździe ręcznie lub za pomocą zmieniacza czujek Czujka pożarowa OOH740-A9-Ex została zaprojektowana dla kategorii ochrony jako iskrobezpieczna Ex zgodnie ze standardami IEC i IEC Instalacja w strefach zagrożonych wybuchem Przy projektowaniu instalacji w obszarach zagrożonych wybuchem, należy wziąć pod uwagę wytyczne i przepisy krajowe. Tryb adresowalny (C-NET/C-NET-Ex) Adapter linii Ex FDCL221-Ex zapewnia izolację elektryczną pomiędzy strefą zagrożoną wybuchem a strefą bezpieczną. Strefa bezpieczna Strefa zagrożona wybuchem C-NET C-NET-Ex C-NET 1 Adapter linii (Ex)FDCL221-Ex 2 ROP FDM223-Ex 3 Czujka wielodetektorowa OOH740-A9-Ex 4 Wskaźnik zadziałania FDAI92-Ex 5 Wskaźnik zadziałania FDAI93-Ex 3

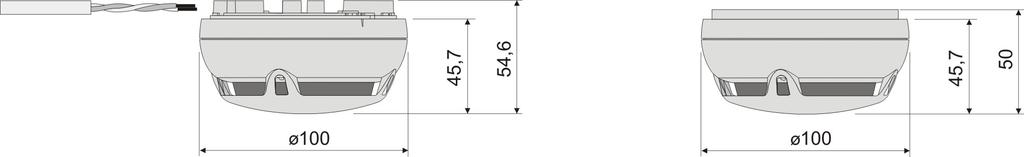

4 Tryb kolektywny Ex Do instalacji Ex na linii kolektywnej stosuje się moduły DC1192/FDCIO223 z barierą iskrobezpieczną SB3, zapewniającą izolację elektryczną pomiędzy strefą zagrożoną wybuchem z strefą bezpieczną. Strefa bezpieczna Strefa zagrożona wybuchem Moduł wej./wyj. DC1192 Transponder FDCIO223 Moduł strefowy FDCI723 Uziemienie Wskaźnik zadziałania FDAI92-Ex / FDAI93-Ex Element końca linii EOL22(Ex) w ostatniej czujce Czujka ciepła DT1101A/02A-Ex Czujka wielodetektorowa OOH740-A9-Ex Czujka dymu DO1101A-Ex Bariera iskrobezpieczna SB3 Wymiary czujki z gniazdem Przy montażu powierzchniowym możliwość podejścia kablem do Ø6 mm z gniazdami typu FDB221, FDB201, lub FDB202 z gniazdem FDB222 do montażu z okablowaniem prowadzonym wtynkowo 4

5 Dane techniczne Wymiary (Ø x H) 100 x 45.7 mm Temperatura pracy C Temperatura składowania C Wilgotność Protokoły komunikacyjne Kolor Kategoria ochrony zgodna z EN Kompatybilność kolektywna Kompatybilność adresowalna C-NET 95 % wzgl. (dozwolona krótkotrwała kondensacja) C-NET lub kolektywny Ex ~RAL 9010, biały IP43 IP44 z uszczelką FDBZ295 FC10, XC10, FC330A, FC700A FS720 Charakterystyka Ui 28 V Ii 100 ma Pi 700 mw Li pomijalna Ci < 0.2 nf Pobór prądu (spoczynek) µa Zewnętrzny wskaźnik zadziałania (WZ) Uo 14.2 V Io 480 ma Po 195 mw Lo < 100 µh Co < 38 nf Tylko w przypadku podłączenia pasywnego zewnętrznego wskaźnika zadziałania dla pomijalnie małych indukcyjności i pojemności Klasyfikacja Ex Oznaczenie IECEx Ex ia IIC T4 Ga, Ta = -35 C +70 C 94/9/EC (Dyrektywa ATEX) Certyfikaty Ex Zgodnie z EC IECEx Certyfikaty EN 54 VdS II 1 G Ex ia IIC T4 Ga, Ta = -35 C +70 C BVS 12 ATEX E 087 X BVS X G

6 Dane do zamówień Typ Nr zamówieniowy Opis Waga OOH740-A9-Ex S54329-F8-A1 Czujka wielodetektorowa kg Akcesoria FDBZ295 S54319-F10-A1 Uszczelka kg Szczegółowe informacje na temat produktu można odnaleźć w dokumentach: - Przegląd urządzeń i wyposażenia nr A6V , - Lista kompatybilności nr A6V Projektowanie, montaż, uruchomienie i serwis systemów sygnalizacji pożaru w strefach zagrożonych wybuchem nr A6V Bariera iskrobezpieczna SB3, instrukcja montażu nr Adapter linii Ex FDCL221-Ex, nr A6V DTR czujki OOH740-A9-Ex, nr A6V Siemens Sp. z o.o. ul. Żupnicza Warszawa Tel.: Copyright Siemens Switzerland Ltd Dane i konstrukcja moga ulec zmianie bez powiadomienia Dostawa w zalezności od dostępności. Nr dokumentu A6V _e_pl Edycja Sekcja 8/8
