Przykład zastosowania poleceń 3DWYRÓWNAJ i RÓŻNICA
|
|
- Teodor Janik
- 5 lat temu
- Przeglądów:
Transkrypt
1 Przykład zastosowania poleceń 3DWYRÓWNAJ i RÓŻNICA Polecenie 3DWYRÓWNAJ umożliwia precyzyjne przemieszczanie bryły 3D w przestrzeni projektowej Przykład poniżej pokazuje jak z pomocą poleceń - 3DWYRÓWNAJ - RÓŻNICA wykonać otwór Przykład zastosowania poleceń 3DWYRÓWNAJ i RÓŻNICA 1

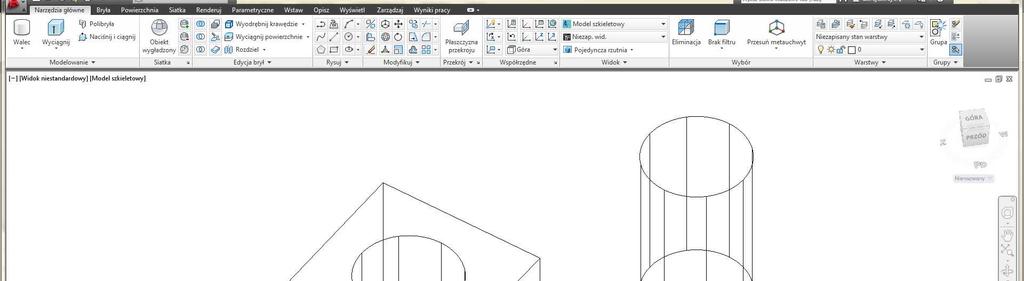

2 Mamy dwie bryły 3D: sześcian 100x100x100 oraz walec o średnicy 60 i wysokości 100 Przykład zastosowania poleceń 3DWYRÓWNAJ i RÓŻNICA 2

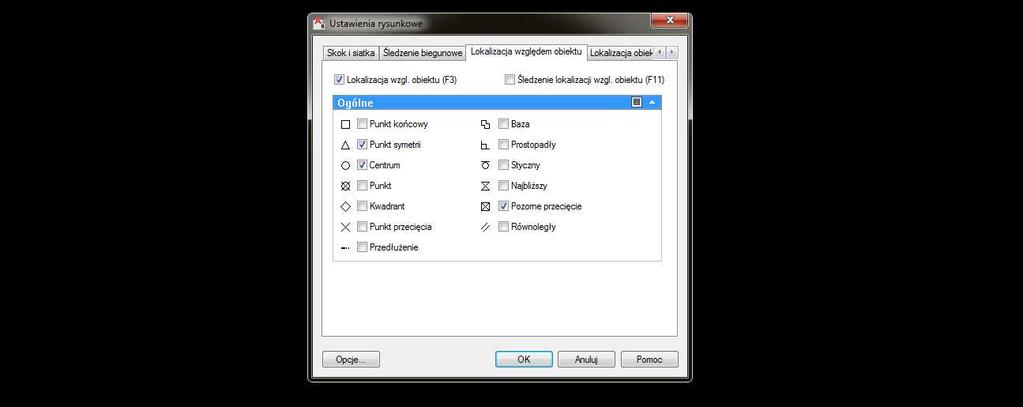

3 Precyzyjne przemieszczanie brył wymaga korzystania z punktów charakterystycznych W tym przykładzie wybieramy punkty charakterystyczne: Punkt symetrii i Centrum Przykład zastosowania poleceń 3DWYRÓWNAJ i RÓŻNICA 3
4 Rysujemy przekątną na dolnej powierzchni sześcianu - w celu lokalizacji środka ściany Przykład zastosowania poleceń 3DWYRÓWNAJ i RÓŻNICA 4
5 Polecenie 3DWYRÓWNAJ Dopasowuje położenie obiektów w odniesieniu do innych obiektów w przestrzeni 2D i 3D. Należy określić jeden, dwa lub trzy punkty dla obiektu źródłowego. Następnie należy określić jeden, dwa lub trzy punkty dla obiektu docelowego. UWAGA Liczba punktów zależy od charakteru bryły: dla kuli wystarczy 1 punkt, dla walca (bryły osiowo-symetrycznej) 1 lub 2 punkty, a dla brył złożonych niezbędne jest użycie 3 punktów Lista monitów Wyświetlane są następujące monity. Wybierz obiekty: Wybierz obiekty, które mają zostać dopasowane, i naciśnij klawisz Enter Określ płaszczyznę źródłową i orientację Wybrany obiekt zostanie przesunięty i obrócony tak, aby punkty bazowe oraz osie X i Y źródła i miejsca docelowego zostały dopasowane w obszarze 3D. Polecenie 3DWYRÓWNAJ działa w powiązaniu z dynamicznym układem LUW, dzięki czemu można dynamicznie przeciągać zaznaczone obiekty i dopasowywać je do powierzchni obiektu bryłowego. Określ punkt bazowy lub [Kopiuj]: Określ punkt lub wprowadź k, aby utworzyć kopię Przykład zastosowania poleceń 3DWYRÓWNAJ i RÓŻNICA 5
6 Punkt bazowy obiektu źródłowego zostanie przeniesiony do punktu bazowego obiektu docelowego. Określ drugi punkt lub [Dalej] <D>: Określ punkt na osi X obiektu lub naciśnij klawisz Enter, aby przejść do określania punktów docelowych Drugi punkt określa nowy kierunek osi X na płaszczyźnie równoległej do płaszczyzny XY bieżącego układu LUW. Jeśli zamiast określenia drugiego punktu zostanie naciśnięty klawisz Enter, osie Xi Y będą równoległe do osi X i Y bieżącego układu LUW. Określ trzeci punkt lub [Dalej] <D>: Określ punkt na dodatniej części płaszczyzny XY obiektu lub naciśnij klawisz Enter, aby przejść do określania punktów docelowych Trzeci punkt w pełni określa orientację osi X i Y obiektu źródłowego, który zostanie dopasowany do płaszczyzny docelowej. Określ płaszczyznę docelową i orientację Określ pierwszy punkt docelowy: Określ punkt Ten punkt definiuje miejsce docelowe punktu bazowego obiektu źródłowego. Określ drugi punkt docelowy lub [Koniec] <K>: Określ punkt na osi X miejsca docelowego lub naciśnij klawisz Enter Drugi punkt określa nowy kierunek osi X miejsca docelowego na płaszczyźnie równoległej do płaszczyzny XY bieżącego układu LUW. Jeśli zamiast określenia drugiego punktu zostanie naciśnięty klawisz Enter, osie Xi Y miejsca docelowego będą równoległe do osi X i Y bieżącego układu LUW. Określ trzeci punkt docelowy lub [Koniec] <K>: Określ punkt w dodatniej części płaszczyzny XY miejsca docelowego lub naciśnij klawisz Enter Trzeci punkt w pełni określa orientację osi X i Y płaszczyzny docelowej. Uwaga: Jeśli miejscem docelowym jest płaszczyzna na istniejącej bryle, płaszczyznę docelową można zdefiniować za pomocą jednego punktu, włączając dynamiczny układ LUW. Przykład zastosowania poleceń 3DWYRÓWNAJ i RÓŻNICA 6
7 Przykład zastosowania poleceń 3DWYRÓWNAJ i RÓŻNICA 7
8 Znalezienie środka podstawy walca - punktu bazowego obiektu przenoszonego Przykład zastosowania poleceń 3DWYRÓWNAJ i RÓŻNICA 8
9 Określenie punktu bazowego w miejscu docelowym (środek przekątnej sześcianu) Przykład zastosowania poleceń 3DWYRÓWNAJ i RÓŻNICA 9
10 Określenie drugiego punktu docelowego (kierunek osi X LUW dla walca) Przykład zastosowania poleceń 3DWYRÓWNAJ i RÓŻNICA 10
11 Określenie TRZECIEGO punktu docelowego (kierunek osi Y LUW dla walca) Przykład zastosowania poleceń 3DWYRÓWNAJ i RÓŻNICA 11
12 Walec został dopasowany (wyrównany 3D) prostopadle do ściany sześcianu Przykład zastosowania poleceń 3DWYRÓWNAJ i RÓŻNICA 12
13 Zastosowanie polecenia RÓŻNICA (brył) do wykonania otworu w sześcianie Przykład zastosowania poleceń 3DWYRÓWNAJ i RÓŻNICA 13
14 Wybrana zostaje bryła (tutaj SZEŚCIAN), od której jest odejmowana druga bryła. Przykład zastosowania poleceń 3DWYRÓWNAJ i RÓŻNICA 14
15 Wybrana jest bryła ODEJMOWANA (w tym przypadku WALEC) Przykład zastosowania poleceń 3DWYRÓWNAJ i RÓŻNICA 15

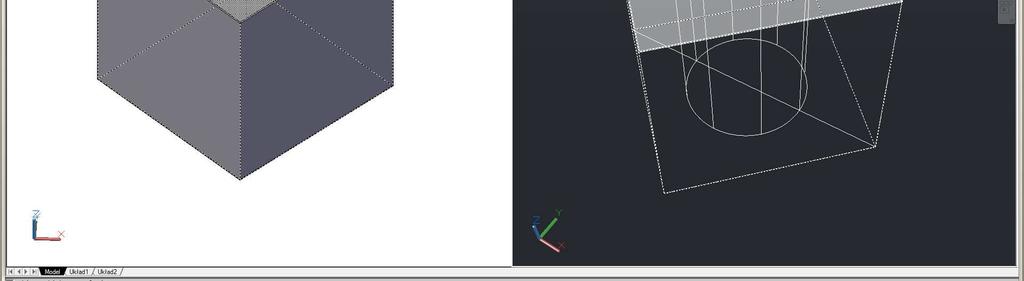

16 Otwór został wykonany. Przykład zastosowania poleceń 3DWYRÓWNAJ i RÓŻNICA 16
