Ćwiczenie nr 3 Edycja modeli bryłowych

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Ćwiczenie nr 3 Edycja modeli bryłowych"

Transkrypt

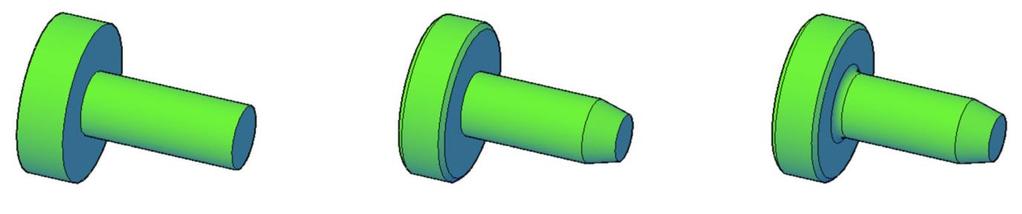

1 Ćwiczenie nr 3 Edycja modeli bryłowych 1. Fazowanie oraz zaokrąglanie. Wykonaj element pokazany na rys. 1a. Wymiary elementu: średnice 100 i 40. Długość wałków 30 i 100 odpowiednio. Następnie wykonaj fazowanie na krawędziach większego wałka o wymiarach 3x3. Na dłuższym wałku wykonaj fazowanie 20x5 (rys. 1b). Kolejno wykonaj zaokrąglenie R5 zgodnie z rys. 1c. a) b) c) Rys. 1. Kolejne etapy wykonania zadania. 2. Edycja powierzchniowa. Przywołaj (metodą kopiuj-wklej) bryłowy model nakrętki z poprzedniego ćwiczenia. Wykonaj kopie nakrętki tak aby mieć trzy bryły (do części a, b i c). Do zadania użyj polecenia z karty: a) W pierwszej bryle wyciągnij górną i dolną powierzchnię (rys. 2a) na odległość 0,1 (z klawiatury polecenie edbryła Powierzchnia Wyciągnij lub ikona ) b) W drugiej bryle (rys. 2b) przesuń górną i dolną powierzchnię w kierunku normalnym do płaszczyzny o tę samą wartość czyli 0,1 (edbryła Powierzchnia przesuń lub edbryła Powierzchnia odsuń, ikony lub ) c) W trzeciej bryle uzyskaj na dolnej powierzchni efekt jak w ćwiczeniu a), na górnej powierzchni jak w ćwiczeniu b). następnie wyciągnij górną powierzchnię o 1 do góry. Poleceniem edbryła Powierzchnia pochyl, ikona zwęź cylindryczną powierzchnię 0 wyciągniętej części o kąt 10 (rys. 2c). Wskazując w punkty określające wektor przesunięcia weź pod uwagę orientację LUW i zastosuj względny sposób podawania punktów Rys. 2. a) Wyciągnięcie górnej i dolnej powierzchni, b) Odsunięcie górnej i dolnej powierzchni, c) Wyciągnięcie i pochylenie górnej powierzchni.

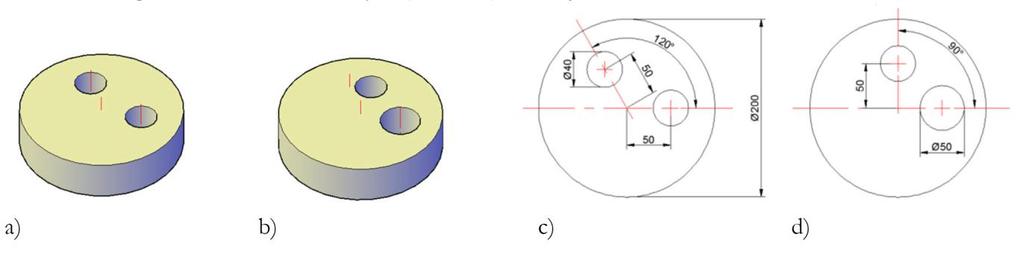

2 3. Edycja uchwytowa elementów. Ustaw zmienną solidhist na wartość 1. Wykonaj element bryłowy tak jak na rys 3a (wysokość 50). Wykorzystując edycję uchwytową (trzymając klawisz CTRL kliknij w element do zmiany) zmień średnicę otworu na 25 jednostek. Przesuń środek drugiego z otworów zgodnie ze szkicem. Uzyskaj widok jak na rys. 3b. Rys. 3. Element przed a), c) i po edycji b), d). 4. Edycja powierzchni. W kołnierzu z poprzedniego ćwiczenia usuń co drugi otwór oraz pokoloruj cylindryczne powierzchnie otworów oraz sfazuj kołnierz fazami 5x5. Rys. 4. Kołnierz po edycji. 5. Edycja powierzchni i płat. Przywołaj (metodą kopiuj-wklej) bryłowy model kołnierza z poprzedniego ćwiczenia. Ustaw LUW na czołowej powierzchni szyjki kołnierza. Narysuj łuk o promieniu 200 styczny do osi kołnierza i zawierający się w jednej z jej płaszczyzn (rys. 5a) (najpierw ustaw LUW osią OY wzdłuż osi kołnierza i punkcie początkowym w centrum czołowej powierzchni szyjki kołnierza). Wyciągnij (polecenie edbryła Powierzchnia Wyciągnij) czołową powierzchnię szyjki kołnierza wzdłuż łuku (opcja ścieżka). Otrzymasz w ten sposób kolano 900 (rys. 5b). Ustaw LUW opcją luw Nowy obiekt w centrum łuku i obróć go tak, aby oś OX była skierowana w środek łuku luw Nowy Z (rys. 5c). Wykonaj polecenie płat i przetnij bryłę płaszczyzną ZX z zachowaniem obu części (opcję Zachowaj obie strony) rys. 5c. Ustaw teraz LUW w centrum przekroju kolana (skorzystaj z polecenia luw Nowy Powierzchnia). A następnie obróć obciętą część kolana o 1800 aby uzyskać efekt jak na rys. 5d. Rys. 5. Wyciągnięcie powierzchni czołowej szyjki kołnierza wzdłuż łuku w celu utworzenia kolana a następnie przecięcie kolana i jego obrót o 1800.

3 6. Utwórz bryłę zgodnie z podanym rysunkiem (rys. 6a). Następnie przez modyfikację powierzchni bryły uzyskaj element jak na rys. 6b. Wykonaj fazę górnej krawędzi bryły na wysokość 10 pod kątem 600. Rys. 6. Element przed i po edycji. 7. Celem będzie wykonanie rysunku pokazanego na ostatniej stronie. Rysując proszę się posłużyć podanymi tam wymiarami. Pamiętajmy o utworzeniu warstw, definiowaniu i zapamiętywaniu LUW'ów oraz niektórych widoków. W pierwszym etapie należy utworzyć model bryłowy elementu. Tworzenie modelu może odbywać się różnymi metodami poznanymi w poprzednich ćwiczeniach: np. przez wyciągnięcie bryły z regionu, odjęcie niepotrzebnych wybranych fragmentów - kostek, walców (polecenie różnica), zastosowanie poleceń zaokrągl i fazuj. Przykładowy przebieg rysowania poniżej. Krok 1. Narysuj boczny (1) widok obiektu (jak na rysunku obok). Zamień obrys na region. Czynność można powtórzyć dla drugiego rzutu (2). Drugi rzut może być również rozbudowany o wycięcia na otwory w elemencie. Krok 2. Poleceniem wyciągnij wyciśnij pierwszy region na głębokość 45 jednostek (szerokość obiektu). Ewentualny drugi region wyciągnij na 46 jednostek (wysokość obiektu).

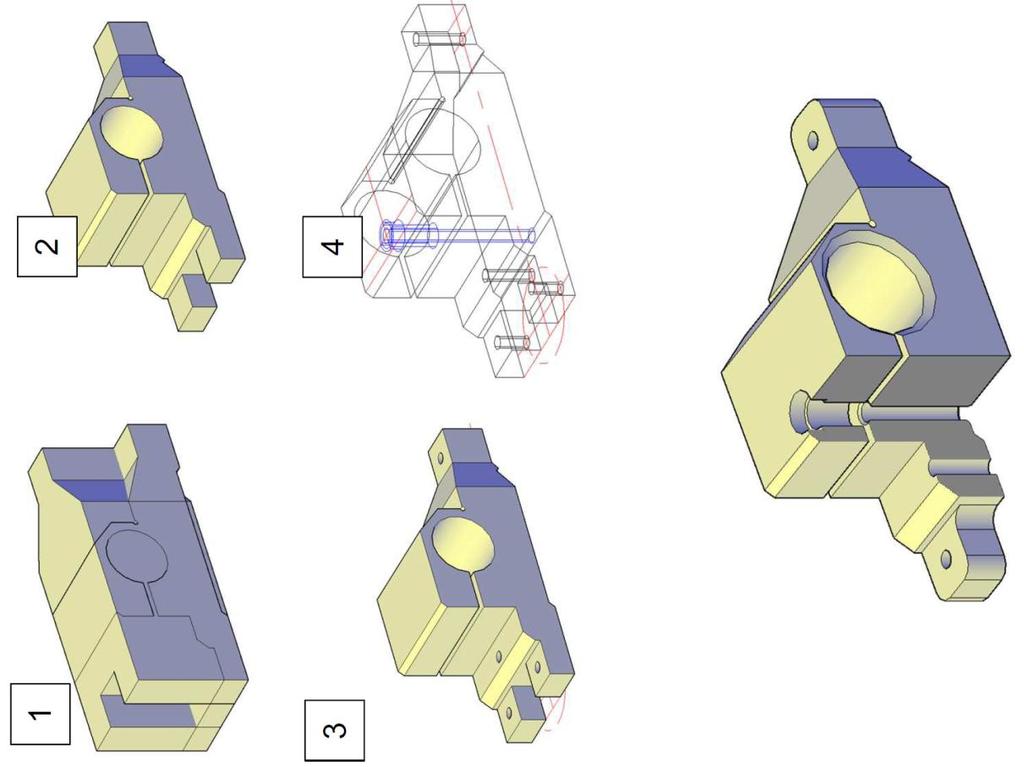

4 Krok 3. Dowolną metodą uzyskaj bryłę wynikową. W przypadku użycia dwóch zarysów można użyć polecenia dopasowania (3Dwyrównaj) (1). Następnie poleceniem iloczyn uzyskujemy bryłę wynikową (2). W przypadku użycia jednego zarysu niepotrzebne elementy wycinamy poleceniem różnica wcześniej wykonując odpowiednie bryły (2). Jeżeli wcześniej tego nie zrobiono uzupełnij bryłę o otwory montażowe 4,3 (3). Wykonaj otwór przelotowy (4) wykorzystując trzy walce o średnicach 4,8, 8 i 10. Zarys gwintu M6 można wykonać dodatkowym walcem na innej warstwie. Pozostaje jako osobna bryła. Krok 4. Wykonaj konieczne zaokrąglenia i fazowania. Na rysunku pokazano element z wyciętym fragmentem w celu pokazania fazy 0,6 x 0,6 na końcach odcinka gwintowanego.

5
