Ćwiczenie 1 - Modelowanie bryłowe z wykorzystaniem obiektów podstawowych i podstawowych technik modyfikacyjnych

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Ćwiczenie 1 - Modelowanie bryłowe z wykorzystaniem obiektów podstawowych i podstawowych technik modyfikacyjnych"

Transkrypt

1 AutoCAD PL Ćwiczenie nr 6 1 Celem ćwiczenia jest doskonalenie technik modelowania i modyfikacji obiektów 3D o różnej geometrii modele bryłowe. Ćwiczenie 1 - Modelowanie bryłowe z wykorzystaniem obiektów podstawowych i podstawowych technik modyfikacyjnych 1.1. Po uruchomieniu programu przełączamy interfejs na Modelowanie 3D. Następnie rysujemy prostopadłościan ( ) o wymiarach (5, 2, 2.5). Ustawiamy widok izometryczny standardowy (domyślny) Utwórz LUW-a na powierzchni bocznej prostopadłościanu korzystając z opcji 3 punkty znajdującej się w zakładce Współrzędne. Uruchom polecenie LUW i zapisz utworzony LUW zapisz pod dowolną nazwą np. Luw1.

2 AutoCAD PL Ćwiczenie nr Ustaw widok z góry w odniesieniu do założonego LUW-a.

3 AutoCAD PL Ćwiczenie nr Utwórz dwa walce współosiowe o promieniach R1=1 mm i R2=1.5 mm umieszczone w środku górnej krawędzi i wysokości H=4 mm (-4mm).

4 AutoCAD PL Ćwiczenie nr Ustaw widok izometryczny północno-wschodni (NE) 1.6. Utworzone walce przesuń o 1mm względem osi Z 0, 0, 1).

5 AutoCAD PL Ćwiczenie nr Odejmij walec o mniejszym promieniu od pozostałych brył korzystając z polecenia Różnica ( ). W pierwszej kolejności zaznaczamy obiekty od których będziemy odejmowali czyli prostopadłościan oraz większy walec i dopiero wówczas akceptujemy wybór Korzystając z polecenia Płat ( ) należy podziel walce na dwie równe części. Płaszczyznę rozcięcia definiuje powierzchnia prostopadłościanu (wybierz opcję 3 punkty i wskazujemy punkty oznaczone jako (1), (2) oraz (3). Następnie wybieramy opcje pozostawiania tylko jednej strony rozcinanej bryły jednocześnie wskazując którą stronę chcesz pozostawić (punkt (4)).

6 AutoCAD PL Ćwiczenie nr Utwórz na bocznej powierzchni prostopadłościanu nowy LUW wykorzystując metodę 3 punktów i zapisz go np. pod nazwą LUW2.

7 AutoCAD PL Ćwiczenie nr Utwórz walec którego środek umieszczony jest w punkcie (1, 1, 0) o promieniu 0.5 mm i wysokości 5mm Odejmij walec od pozostałej bryły korzystając z polecenia Odejmij ( ). W przypadku wyświetlania szkieletowego efekt polecenia jest niezauważalny. Jest on lepiej widoczny przy wyświetlaniu z pochłanianiem światła jak pokazano poniżej W ostatnim kroku dokonaj zaokrąglenia krawędzi styku dużego walca z prostopadłościanem. Promień zaokrąglenia wynosi R=0.25 mm. Należy dokonać zaokrąglenia z obu stron bryły. W tym celu należy po zaokrągleniu jednej strony zmienić wyświetlanie na np. południowy-zachód i dokonać zaokrąglenia z drugiej strony. Widok modelu w wyświetlaniu z pochłanianiem światła pokazano poniżej.

8 AutoCAD PL Ćwiczenie nr 6 8 Ćwiczenie 2 - Modelowanie bryłowe z wykorzystaniem obiektów podstawowych i podstawowych technik modyfikacyjnych i edycyjnych 2.1 Utwórz prostopadłościan ( ) o wymiarach (3.63, 1.5, 2) którego początek znajduje się w punkcie (0, 0, 0) a następnie ustaw widok izometryczny domyślny (południowo- zachodni). 2.2 Utwórz następny prostopadłościan o wymiarach (0.75, 1.5, 0.5) o początku w punkcie (0, 0, 1.5).

9 AutoCAD PL Ćwiczenie nr Odejmij ( ) mniejszy prostopadłościan od większego. 2.4 Poleceniem powłoka ( ) usuń wnętrze powstałej bryły. Po uruchomieniu polecenia wskaż bryłę. i wskazaniu bryły należy następnie wskazać krawędzie które definiują powierzchnie do całkowitego usunięcia.

10 AutoCAD PL Ćwiczenie nr 6 10

11 AutoCAD PL Ćwiczenie nr Po wskazaniu bryły należy następnie wskazać krawędzie które definiują powierzchnie do całkowitego usunięcia. 2.6 W ostatnim kroku definiujemy grubość powłoki. Wynosi ona 0.25 mm. Dodatnia wartość oznacza utworzenie ścianki wewnątrz bryły, natomiast ujemna na zewnątrz.

12 AutoCAD PL Ćwiczenie nr Definiujemy LUW-a na powierzchni bocznej bryły (płaszczyzna ZX układu głównego) i zapisujemy go pod dowolną nazwą.

13 AutoCAD PL Ćwiczenie nr Utwórz walec ( ) którego środek podstawy ma współrzędne (1, 1.5, 0). Promień podstawy wynosi R= mm natomiast wysokość H=1.5 mm.

14 AutoCAD PL Ćwiczenie nr Odejmij ( ) utworzony walec od pozostałej bryły Aby dokonać pochylenia ścianek należy wcześniej dokonać rozcięcia bryły w punktach pochylenia. Wcześniej wskazane jest zdefiniowanie obiektu który utworzy płaszczyznę rozcinania. Możemy skorzystać z polecenia 3wplinia (polilinia 3D) definiując parametry wierzchołków jako (0, 1.63, 0), 2, 0, 0) oraz 0, 0, 1.5).

15 AutoCAD PL Ćwiczenie nr Uruchom polecenie płat ( ). Wskaż bryłę do rozcięcia. Przy definiowaniu płaszczyzny cięcia wybierz opcję Obiekt i wskaż utworzoną wcześniej polilinię 3D. Zachowaj obie strony rozkroju.

16 AutoCAD PL Ćwiczenie nr Aby pochylić powierzchnie skorzystać należy z zawężania powierzchni ( ). Kolejność pochylania powierzchni jest dowolna. Po uruchomieniu polecenia należy wskazać powierzchnie które będziemy pochylać. Jeżeli zaznaczymy więcej powierzchni niż wcześniej zamierzaliśmy, nadmiarowe powierzchnie usuwamy korzystając z opcji Usuń.

17 AutoCAD PL Ćwiczenie nr W kroku następnym wskazujemy punkt bazowy dla osi zwężenia (1) i odpowiednio (2) leżący na krawędzi bryły.

18 AutoCAD PL Ćwiczenie nr W ostatnim kroku należy zdefiniować kąt zwężenia (30 ).

19 AutoCAD PL Ćwiczenie nr Ustaw widok izometryczny południowo-wschodni i uruchom ponownie polecenie zawężania powierzchni ( ) Pochyl powierzchnie o kąt 30.

20 AutoCAD PL Ćwiczenie nr W ostatnim kroku usuwamy pomocniczą linię i sumujemy ze sobą obie części brył ( ).

21 AutoCAD PL Ćwiczenie nr 6 21 Ćwiczenie 3 Modelowanie bryłowe z wykorzystaniem obiektów podstawowych 3D lub profili 2D i technik edycyjnych. Pokazany poniżej model kubka możemy zbudować dwoma diametralnie różnymi technikami. Dla porównania zostaną one pokazane obydwie. Różnice dotyczą sposobu tworzeniu zasadniczej bryły kubka. Pierwsza technika oparta jest na wykorzystaniu podstawowych obiektów 3D i ich modyfikacji (dodawanie, odejmowanie, zaokrąglanie i fazowanie). Druga technika bazuje na zastosowaniu profilu 2D i tworzeniu bryły poprzez zastosowanie obrotu wokół wybranej osi. Samo ucho również można utworzyć na dwa różne sposoby. Pierwszym z nich jest zastosowanie profilu 2D reprezentującego przekrój ucha i wyciągnięciu go po ścieżce. Drugim utworzeniu profilu ucha i wyciągnięciu na określoną wysokość. Należy porównać otrzymane modele różnymi technikami i wyciągnąć wnioski.

22 AutoCAD PL Ćwiczenie nr 6 22 A - Technika modelowania bryłowego oparta o obiekty podstawowe 3D 3.1. Utwórz walec ( ) o średnicy 70 mm i wysokości 100 mm którego środek dolnej podstawy leży w punkcie (0, 0, 0). Ustaw widok izometryczny SW Odchyl powierzchnię boczną walca o 5 (-5 ) na zewnątrz.

23 AutoCAD PL Ćwiczenie nr Utwórz szkielet korpusu kubka usuwając wnętrze walca ( ) od góry pozostawiając ściankę o grubości 5 mm. Po uruchomieniu polecenia i wskazaniu bryły należy usunąć górną powierzchnię walca ze zbioru zaznaczonych powierzchni.

24 AutoCAD PL Ćwiczenie nr Utwórz drugi walec o średnicy D=70mm i wysokości H=15mm którego środek dolnej podstawy leży w punkcie (0, 0, 0).

25 AutoCAD PL Ćwiczenie nr Dodaj do siebie oba walce ( ).

26 AutoCAD PL Ćwiczenie nr Utwórz nową warstwę, uczyń ją niewidoczną ( ) i przenieś na nią utworzoną bryłę Utwórz kolejny walec ( ) o średnicy D=60 mm i wysokości H=10mm Utworzony walec będzie kształtował podstawkę kubka. Zaokrąglij ( ) górną powierzchnię walca promieniem R=20 mm.

27 AutoCAD PL Ćwiczenie nr Włącz warstwę na której znajduje się główna bryła i odejmij ( ) od niej zmodyfikowany walec W kroku następnym będziemy fazowali i zaokrąglali poszczególne krawędzie. Górną wewnętrzną krawędź bryły sfazuj ( ) symetrycznie fazami o długości 4 mm. Po uruchomieniu polecenia wskaż górną wewnętrzną krawędź bryły. Powinna zaznaczyć się górna powierzchnia bryły. Następnie potwierdź długości faz (4 mm) i wskaż wewnętrzną krawędź jako przeznaczoną do sfazowania.

28 AutoCAD PL Ćwiczenie nr 6 28

29 AutoCAD PL Ćwiczenie nr 6 29

30 AutoCAD PL Ćwiczenie nr Zaokrąglij wewnętrzną krawędź bryły promieniem R=40 mm.

31 AutoCAD PL Ćwiczenie nr 6 31

32 AutoCAD PL Ćwiczenie nr W kroku następnym ponownie zaokrągl ( ) górną wewnętrzną krawędź promieniem R=4 mm.

33 AutoCAD PL Ćwiczenie nr 6 33

34 AutoCAD PL Ćwiczenie nr Zajmijmy się teraz dolną częścią podstawy kubka. Zaokrąglamy krawędzie dolnej podstawy promieniem R=2 mm.

35 AutoCAD PL Ćwiczenie nr W ostatnim kroku obróbki głównego korpusu zaokrąglamy dolną wewnętrzna krawędź promieniem R=3mm.

36 AutoCAD PL Ćwiczenie nr Główny korpus kupka jest już gotowy. W następnych krokach zajmiemy się tworzeniem ucha kubka. Ustawiamy widok z przodu ( ) i dorysowujemy linię pomocniczą tak jak pokazano na rysunku poniżej wykorzystując punkty charakterystyczne typu kwadrant ( ).

37 AutoCAD PL Ćwiczenie nr Przesuń utworzony odcinek o 2.5 mm w prawo.

38 AutoCAD PL Ćwiczenie nr Narysuj ścieżkę polilinią ( ) po której zostanie wyciągnięty przekrój ucha kubka. Kształt ścieżki jest dowolny, ale pierwszy i ostatni segment polilini powinien być prostopadły od wcześniej utworzonego odcinka Poleceniem edplin przekształć utworzoną polilinię w splajn. Utworzy to gładką ścieżkę wyciągnięcia.

39 AutoCAD PL Ćwiczenie nr Załóż nowego LUW-a którego początek będzie znajdował się górnym końcu nowo utworzonego odcinka a jego dolny koniec wskazuje kierunek osi X.

40 AutoCAD PL Ćwiczenie nr Nowo utworzony LUW obróć o 90 dookoła osi X ( ). Zapisz go pod dowolną nazwą.

41 AutoCAD PL Ćwiczenie nr Ustaw widok z góry względem nowego LUW-a.

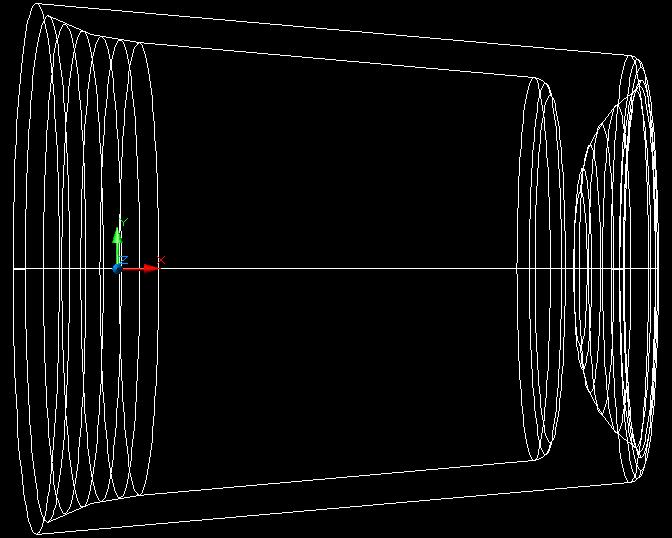

42 AutoCAD PL Ćwiczenie nr Narysuj profil przekroju ucha kubka. Możesz skorzystać z polecenia elipsa której środek umieszczony dokładnie w początku nowego LUW-a a długości półosi wynoszą odpowiednio 7mm (X) i 10 mm (Y). Dla zdefiniowania bardziej skomplikowanych kształtów należy skorzystać z polecenia polilinia (narysować należy tylko 1/4 profilu i następnie skorzystać z polecenia lustro).

43 AutoCAD PL Ćwiczenie nr Ustaw widok izometryczny SE i korzystając z polecenia wyciągnij ( ) utwórz ucho kubka korzystając z opcji wyciągania po ścieżce

44 AutoCAD PL Ćwiczenie nr Dodaj do siebie ( ) obie bryły Dokonaj zaokrąglenie ( ) górnej krawędzi ucha promieniem R=1mm. Promień zaokrąglenia nie może być zbyt duży ponieważ ucho jest umieszczone zbyt blisko górnej krawędzi kubka.

45 AutoCAD PL Ćwiczenie nr W przed ostatnim kroku zaokrąglimy ( ) dolną krawędź styku ucha z kubkiem promieniem R=10 mm.

46 AutoCAD PL Ćwiczenie nr Widok końcowy modelu po zwiększeniu wartości zmiennej facetres na 10.

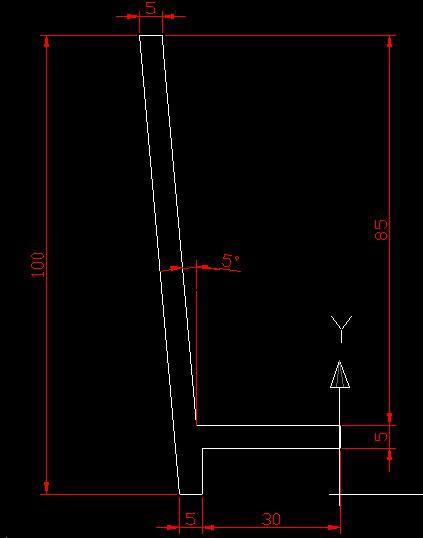

47 AutoCAD PL Ćwiczenie nr 6 47 B - Technika modelowania bryłowego oparta profilach 2D Narysuj profil o wymiarach pokazany na rysunku poniżej

48 AutoCAD PL Ćwiczenie nr Zetnij górną część fazami symetrycznymi 4mm.

49 AutoCAD PL Ćwiczenie nr Pozostałe naroża profilu zaokrąglij promieniami tak jak pokazano na rysunku poniżej. Po zaokrągleniu naroży należy połączyć wszystkie elementy profilu w jeden obiekt poleceniem edplin. W przeciwnym przypadku nie będzie można utworzyć bryły.

50 AutoCAD PL Ćwiczenie nr Poleceniem przekręć ( ) o kąt 360 utwórz główny korpus kubka. Oś obrotu w tym przypadku stanowi oś Y globalnego układu współrzędnych. Dla innego umieszczenia obiektu oś obrotu musi przechodzić przez skrajny prawy odcinek zamkniętej polilini W kroku następnym zdefiniujemy profil ucha. Ustaw widok z przodu. Narysuj linię pomocniczą równoległą do bocznych ścianek kubka (1). Następnie narysuj linię która będzie definiowała linię biegnącą przez środek ucha.

51 AutoCAD PL Ćwiczenie nr Poleceniem odsuń przesuń środkową krzywą o 7mm do góry (1) i dołu (2).

52 AutoCAD PL Ćwiczenie nr Wydłuż i utnij odsunięte krzywe tak aby stykały się z linią pomocniczą.

53 AutoCAD PL Ćwiczenie nr Połącz obiekty tworzące profil ucha poleceniem edplin ( ) lub obwiednia Zamknięty profil ucha przesuwamy o wektor (0,0,-10) a następnie wyciągamy ( ) na wysokość 20 mm w kierunku osi Z. Utworzoną bryłę dodajemy do utworzonego wcześniej korpusu kubka. Dokonaj niezbędnych zaokrągleń na połączeniu ucha z korpusem kubka. Wartości promieni zaokrągleń nie mogą być zbyt duże. Widok końcowy modelu pokazano poniżej.

54 AutoCAD PL Ćwiczenie nr 6 54
