1 Wspomaganie obliczeń matematycznych dr inż. Michał Michna

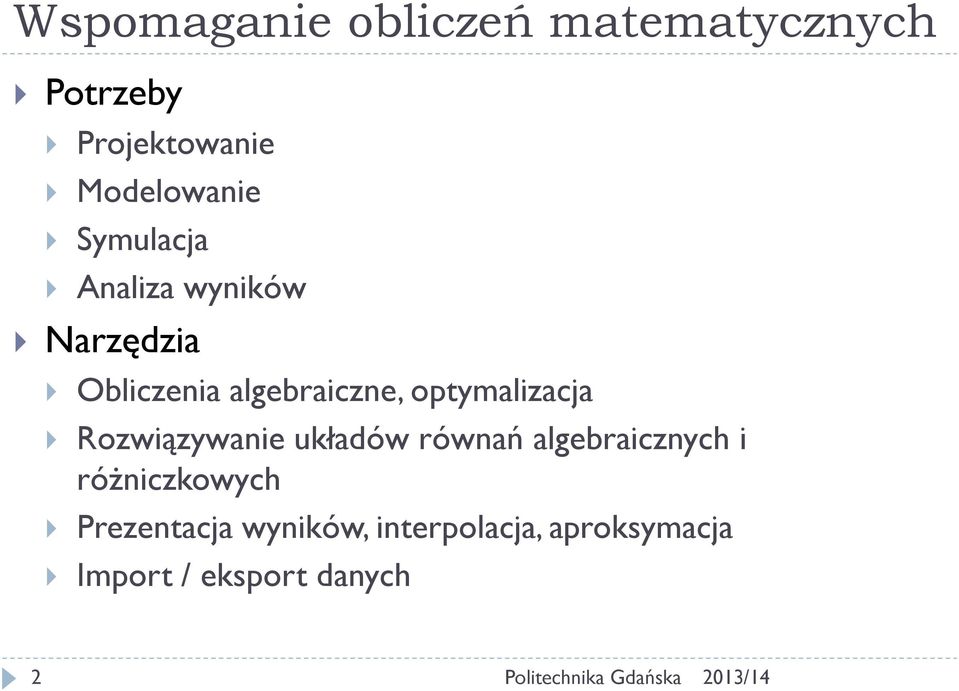

2 Wspomaganie obliczeń matematycznych Potrzeby Projektowanie Modelowanie Symulacja Analiza wyników Narzędzia Obliczenia algebraiczne, optymalizacja Rozwiązywanie układów równań algebraicznych i różniczkowych Prezentacja wyników, interpolacja, aproksymacja Import / eksport danych 2

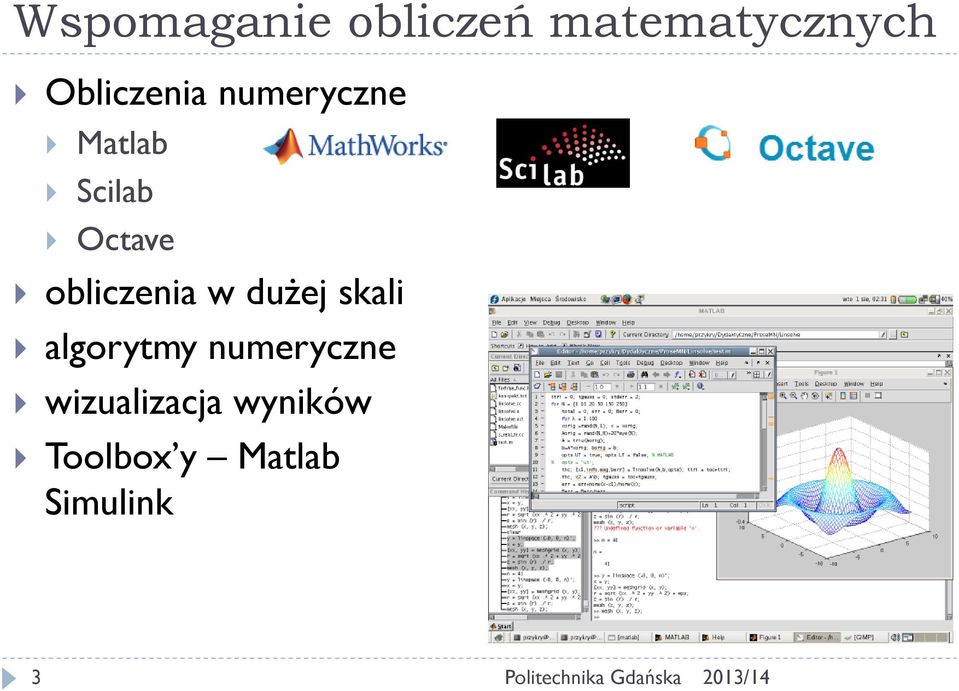

3 Wspomaganie obliczeń matematycznych Obliczenia numeryczne Matlab Scilab Octave obliczenia w dużej skali algorytmy numeryczne wizualizacja wyników Toolbox y Matlab Simulink 3

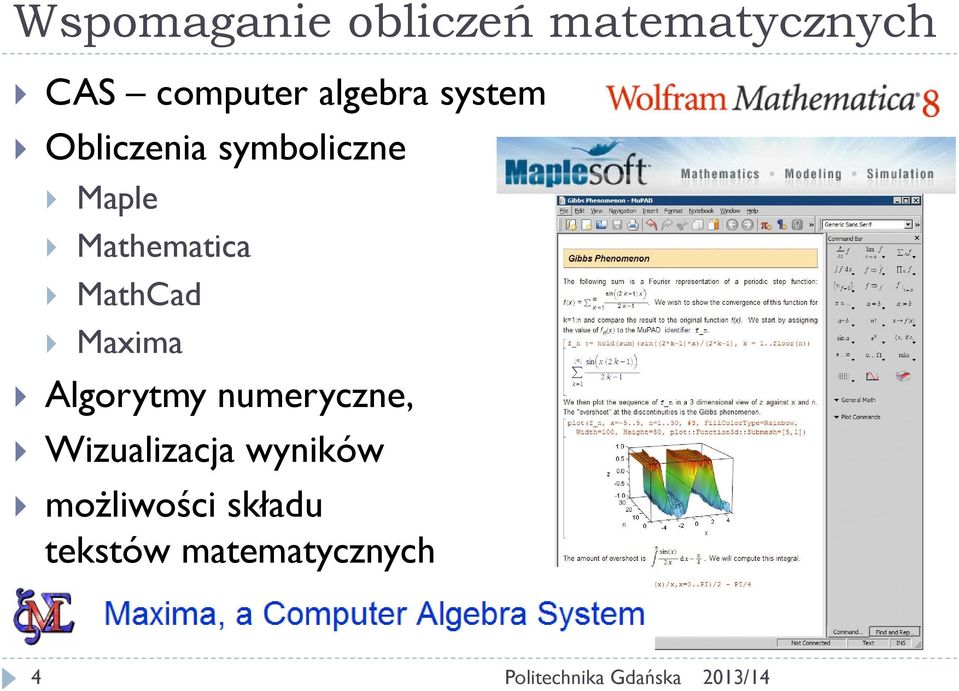

4 Wspomaganie obliczeń matematycznych CAS computer algebra system Obliczenia symboliczne Maple Mathematica MathCad Maxima Algorytmy numeryczne, Wizualizacja wyników możliwości składu tekstów matematycznych 4

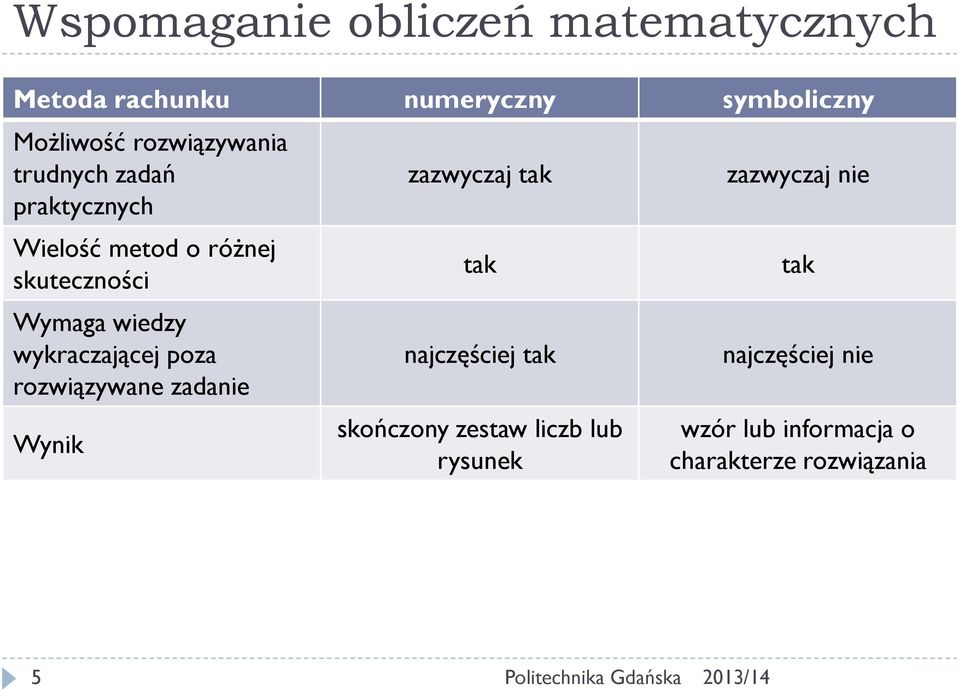

5 Wspomaganie obliczeń matematycznych Metoda rachunku numeryczny symboliczny Możliwość rozwiązywania trudnych zadań praktycznych Wielość metod o różnej skuteczności Wymaga wiedzy wykraczającej poza rozwiązywane zadanie Wynik zazwyczaj tak tak najczęściej tak skończony zestaw liczb lub rysunek zazwyczaj nie tak najczęściej nie wzór lub informacja o charakterze rozwiązania 5

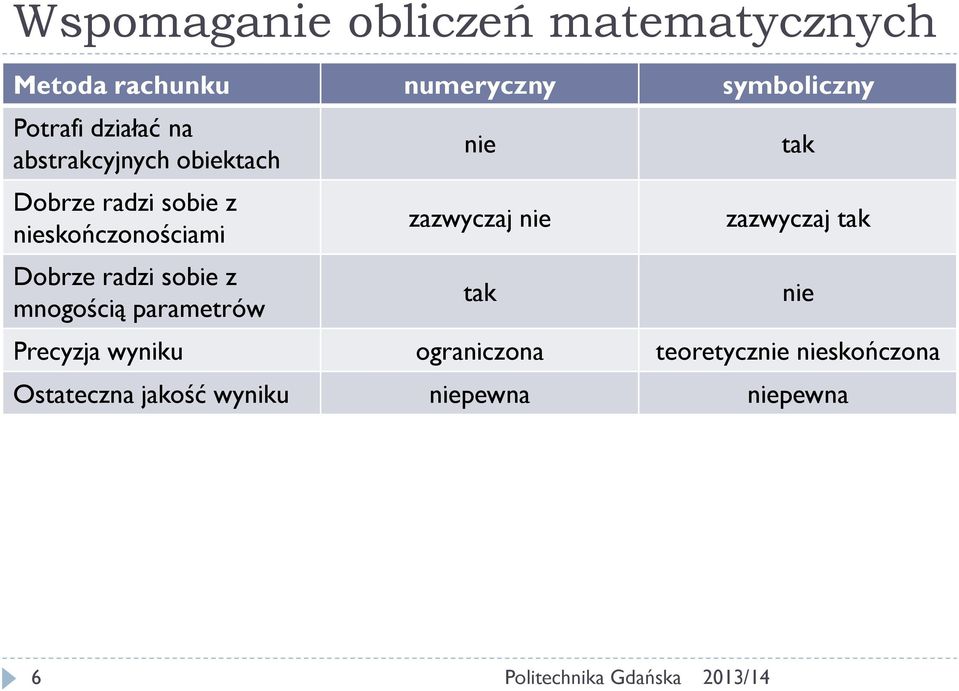

6 Wspomaganie obliczeń matematycznych Metoda rachunku numeryczny symboliczny Potrafi działać na abstrakcyjnych obiektach Dobrze radzi sobie z nieskończonościami Dobrze radzi sobie z mnogością parametrów nie zazwyczaj nie tak tak zazwyczaj tak Precyzja wyniku ograniczona teoretycznie nieskończona Ostateczna jakość wyniku niepewna niepewna nie 6

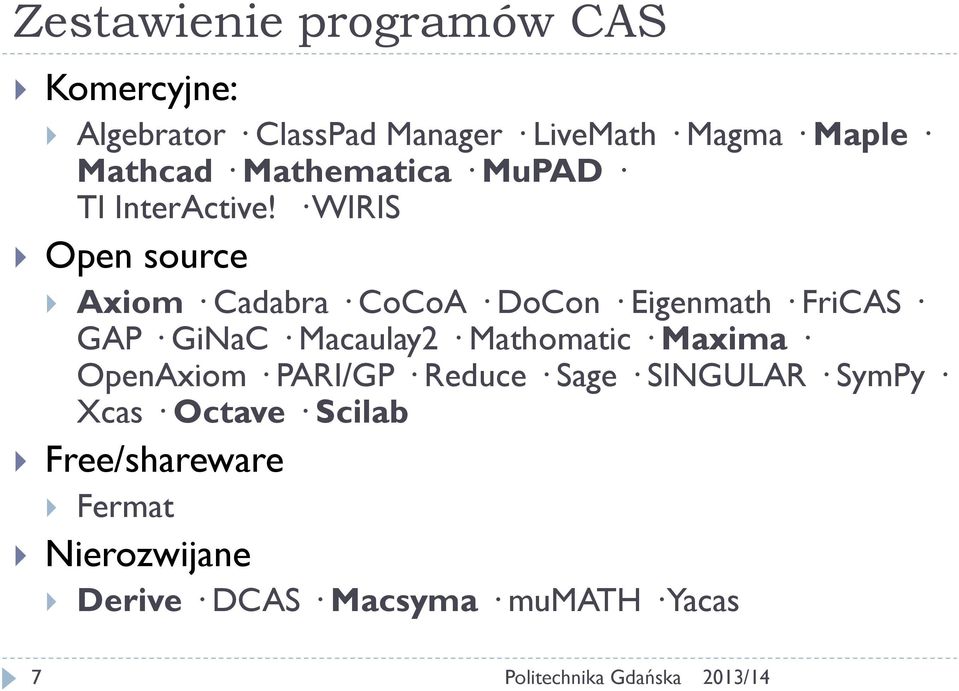

7 Zestawienie programów CAS Komercyjne: Algebrator ClassPad Manager LiveMath Magma Maple Mathcad Mathematica MuPAD TI InterActive! WIRIS Open source Axiom Cadabra CoCoA DoCon Eigenmath FriCAS GAP GiNaC Macaulay2 Mathomatic Maxima OpenAxiom PARI/GP Reduce Sage SINGULAR SymPy Xcas Octave Scilab Free/shareware Fermat Nierozwijane Derive DCAS Macsyma mumath Yacas 7

8 Wspomaganie obliczeń matematycznych Środowiska zintegrowane/hybrydowe Matlab Simulink Symbolic Math Toolbox (MuPAD) 8

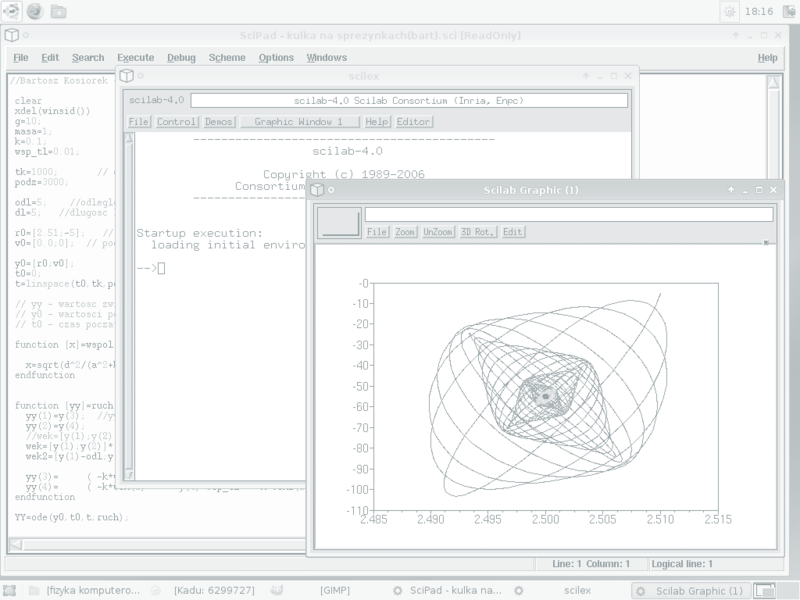

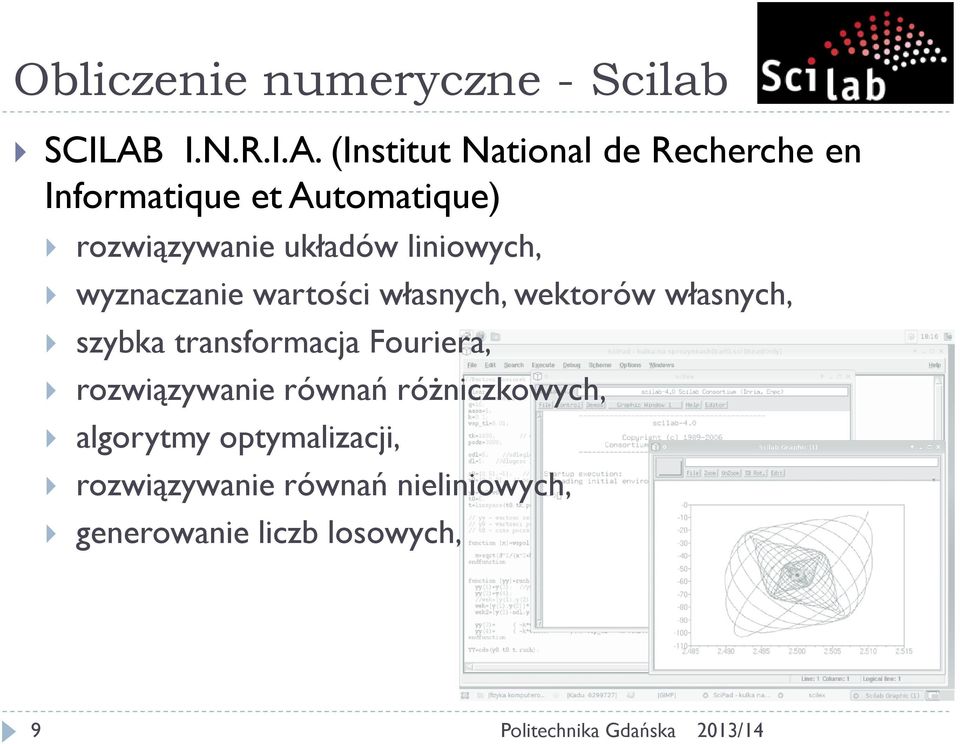

9 Obliczenie numeryczne - Scilab SCILAB I.N.R.I.A. (Institut National de Recherche en Informatique et Automatique) rozwiązywanie układów liniowych, wyznaczanie wartości własnych, wektorów własnych, szybka transformacja Fouriera, rozwiązywanie równań różniczkowych, algorytmy optymalizacji, rozwiązywanie równań nieliniowych, generowanie liczb losowych, 9

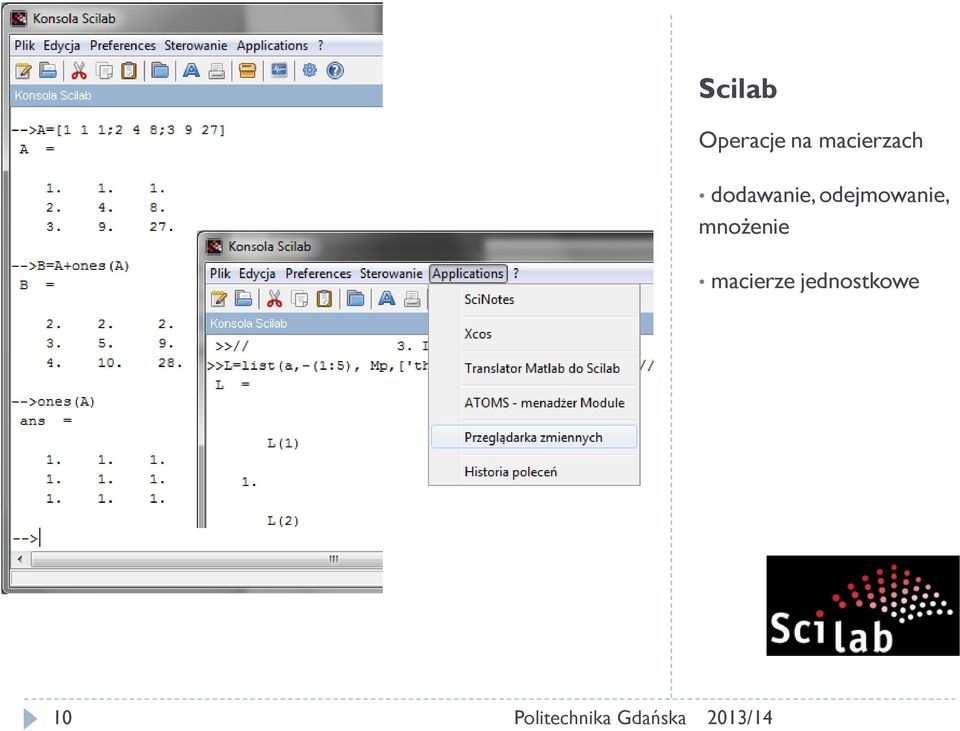

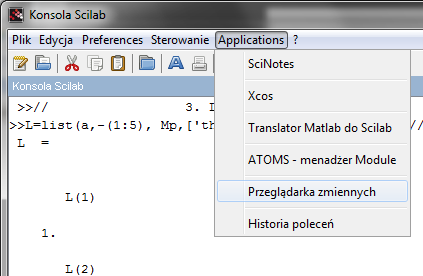

10 Scilab Operacje na macierzach dodawanie, odejmowanie, mnożenie macierze jednostkowe 10

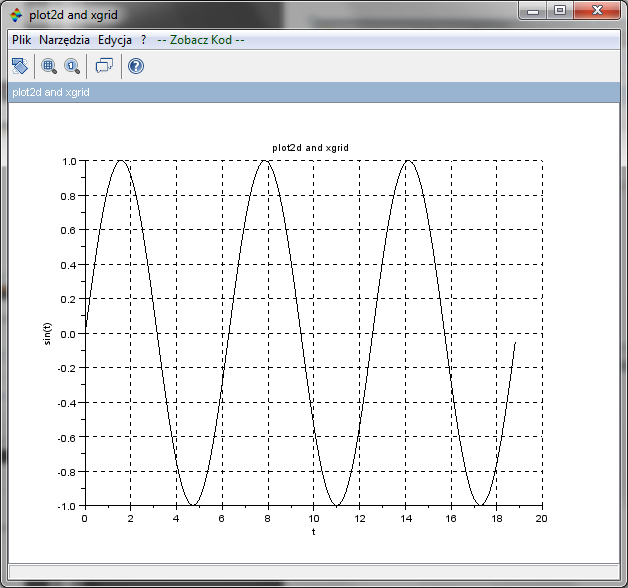

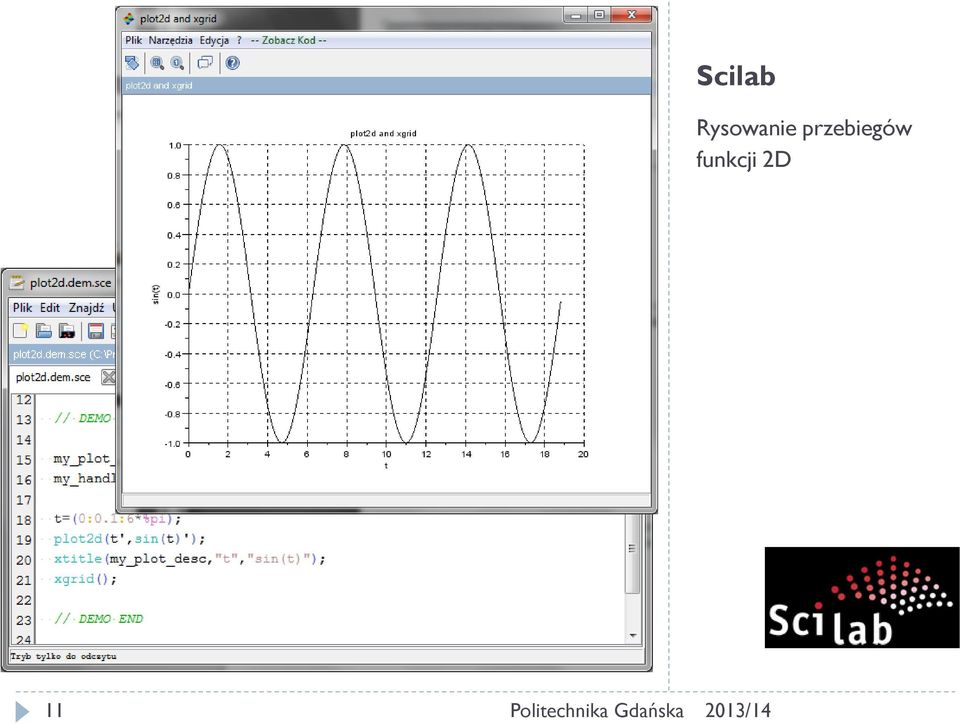

11 Scilab Rysowanie przebiegów funkcji 2D 11

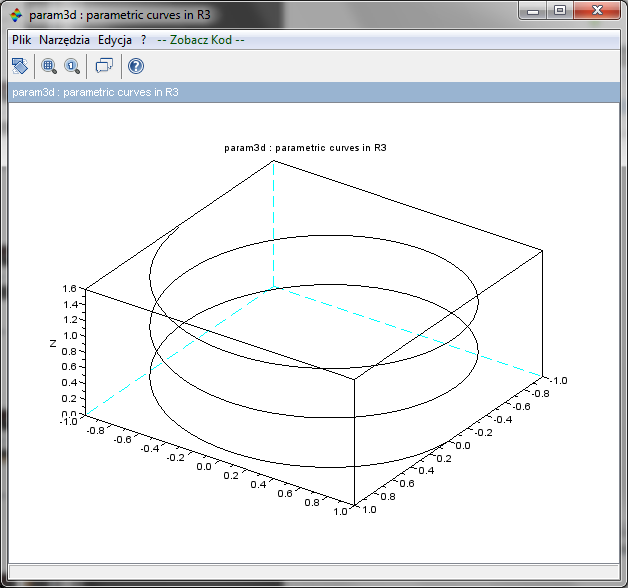

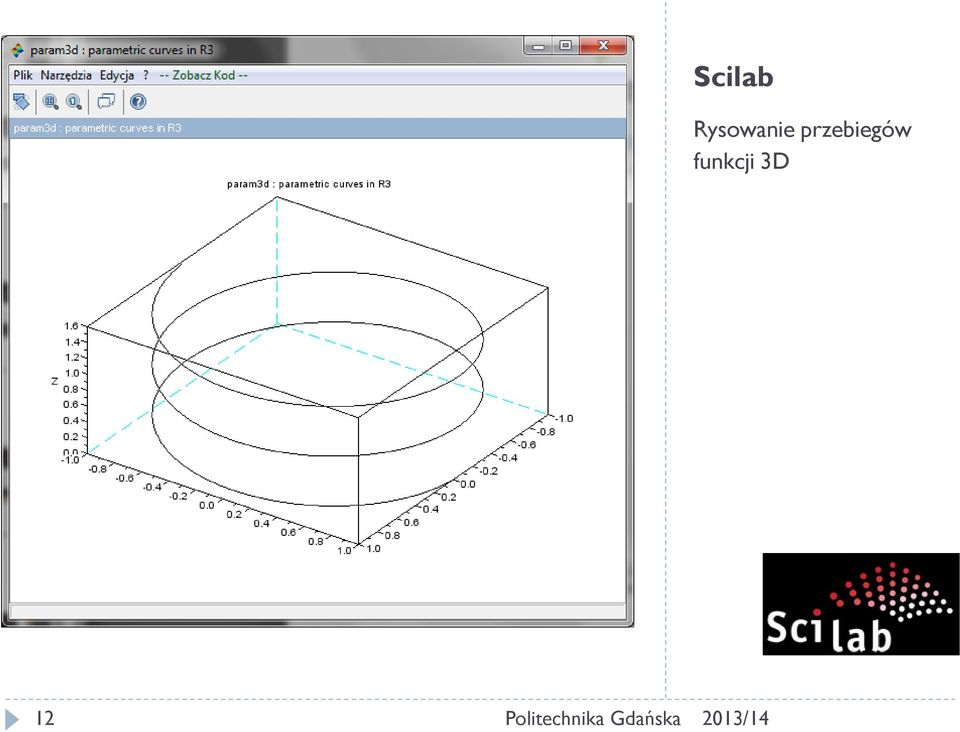

12 Scilab Rysowanie przebiegów funkcji 3D 12

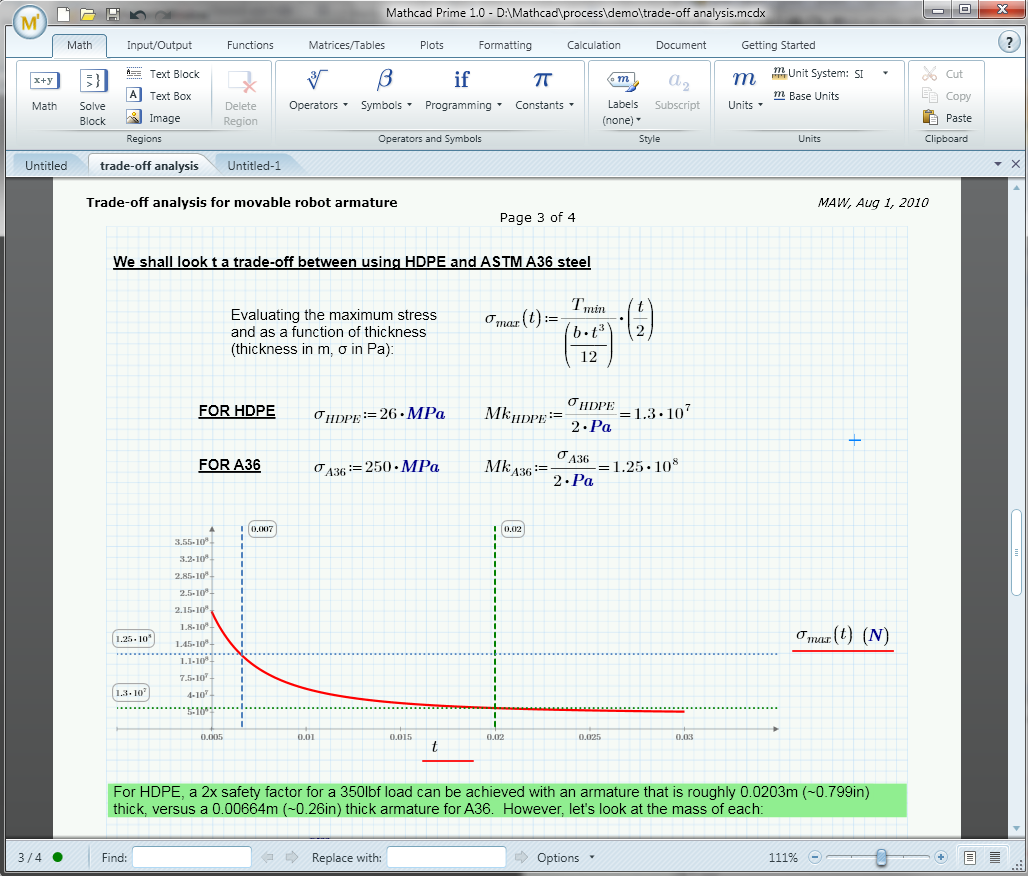

13 Mathcad środowisko pracy Mathcad 15.0, Mathcad Prime 3.0 Parametric Technology Corporation's 13

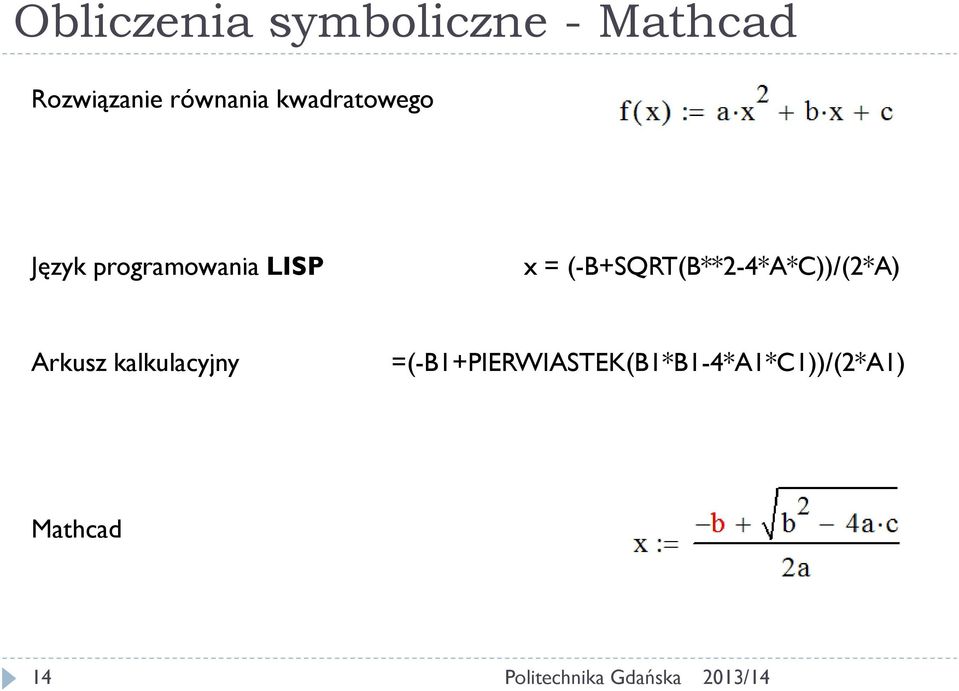

14 Obliczenia symboliczne - Mathcad Rozwiązanie równania kwadratowego Język programowania LISP x = (-B+SQRT(B**2-4*A*C))/(2*A) Arkusz kalkulacyjny =(-B1+PIERWIASTEK(B1*B1-4*A1*C1))/(2*A1) Mathcad 14

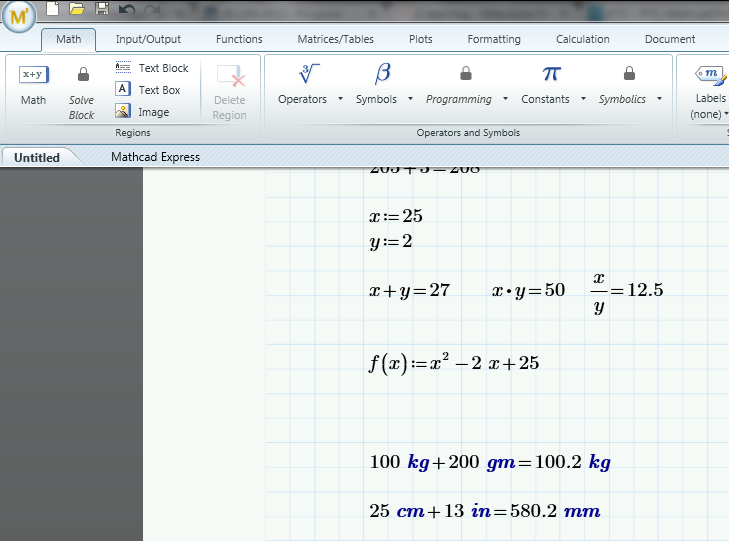

15 PTC Mathcad Prime 3.0 Środowisko obliczeń Document-centric Zaawansowane odkrywanie matematyki Biblioteki numeryczne Dynamiczna kontrola jednostek Reverse compatibility Edytor równań WYSIWYG Design of Experiments (DoE) 15

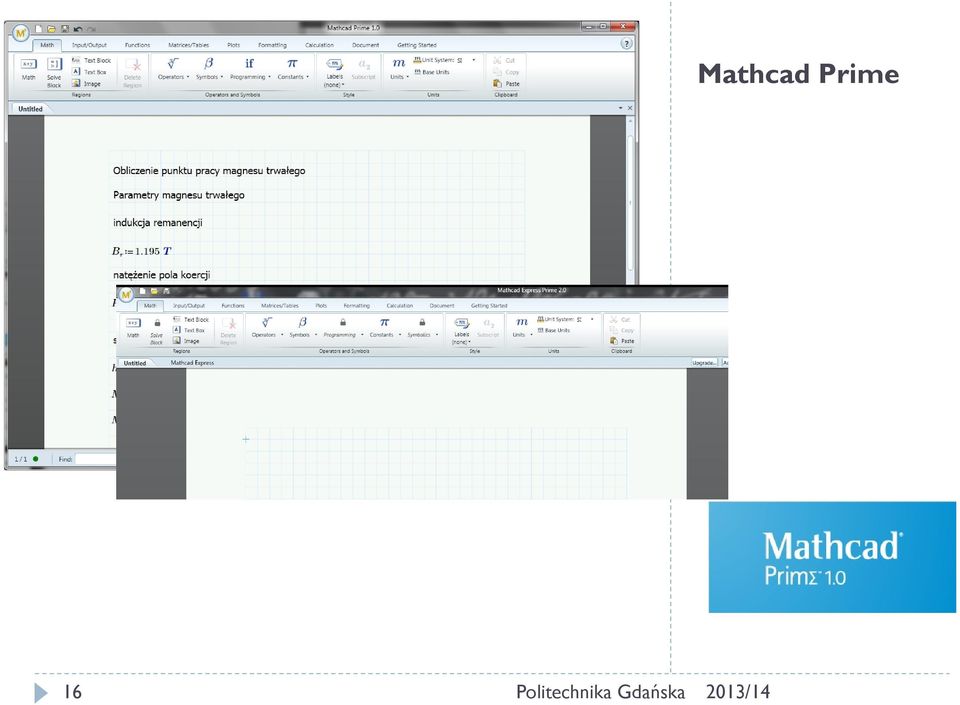

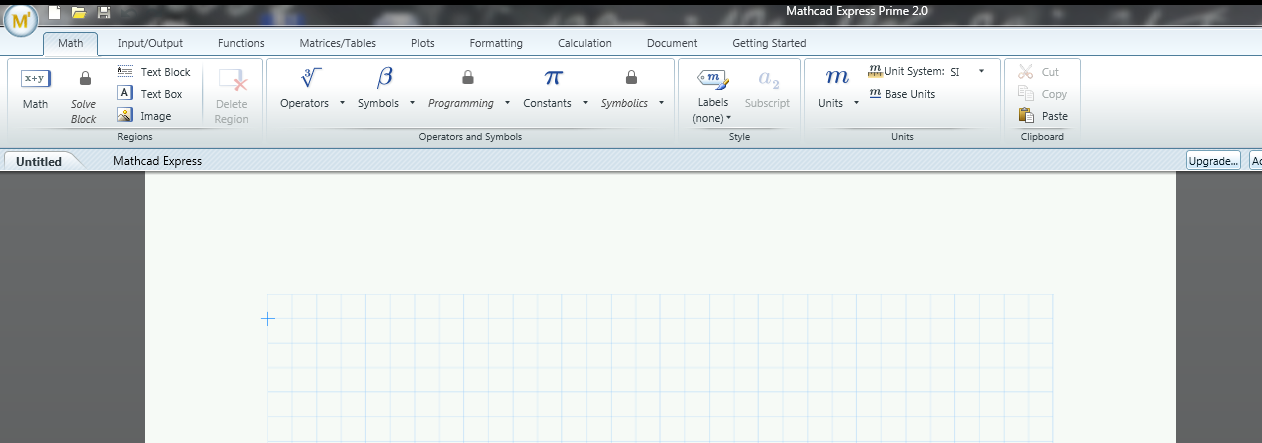

16 Mathcad Prime 16

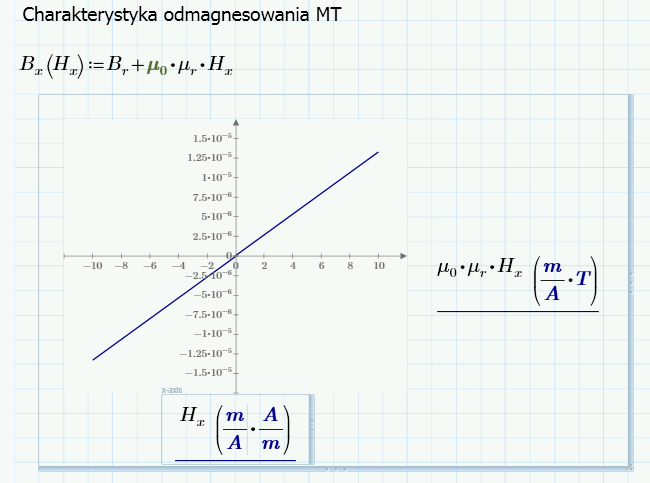

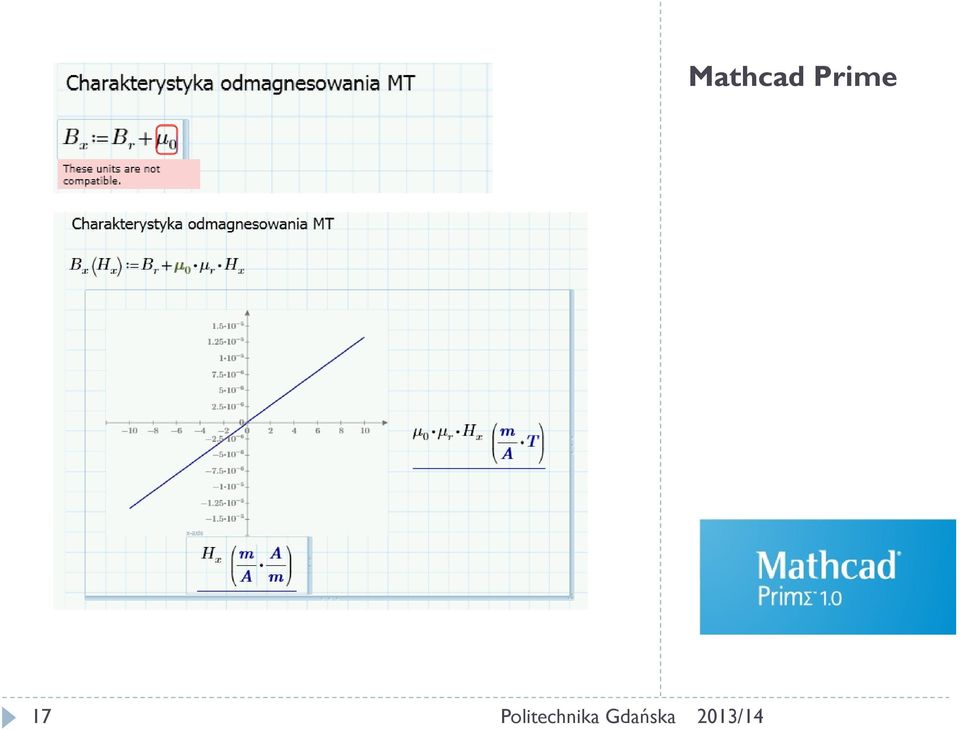

17 Mathcad Prime 17

18 Mathcad Prime jednostki 18

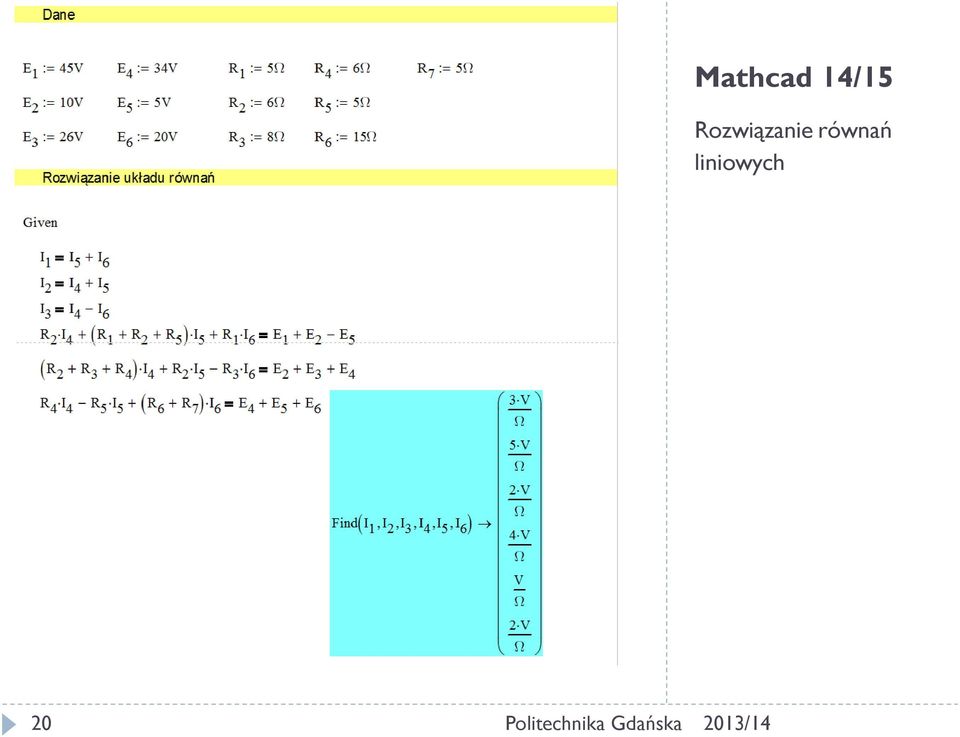

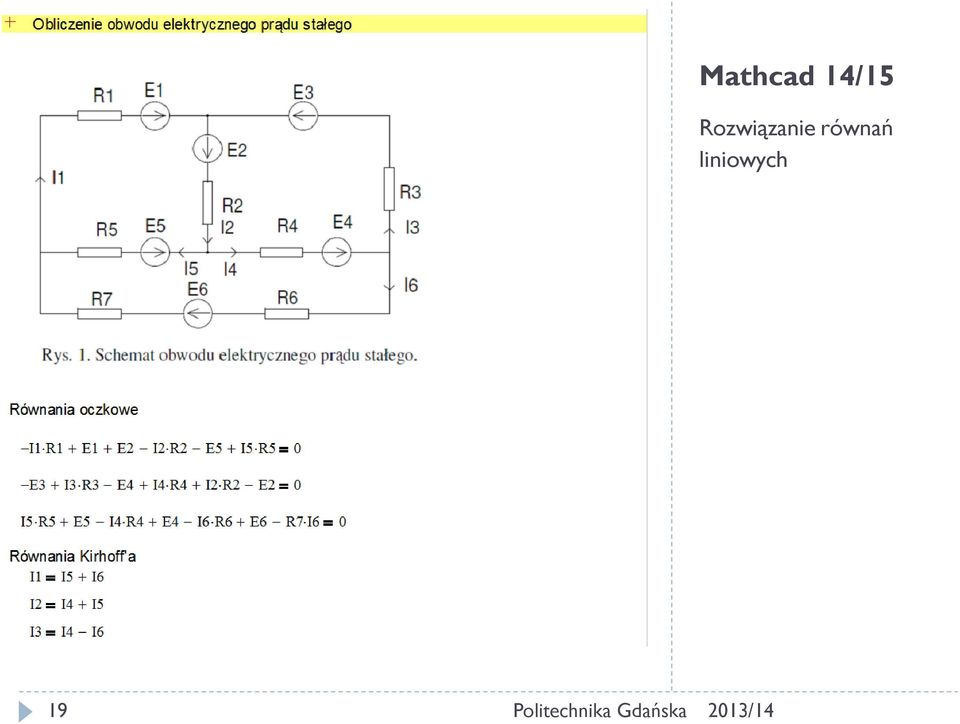

19 Mathcad 14/15 Rozwiązanie równań liniowych 19

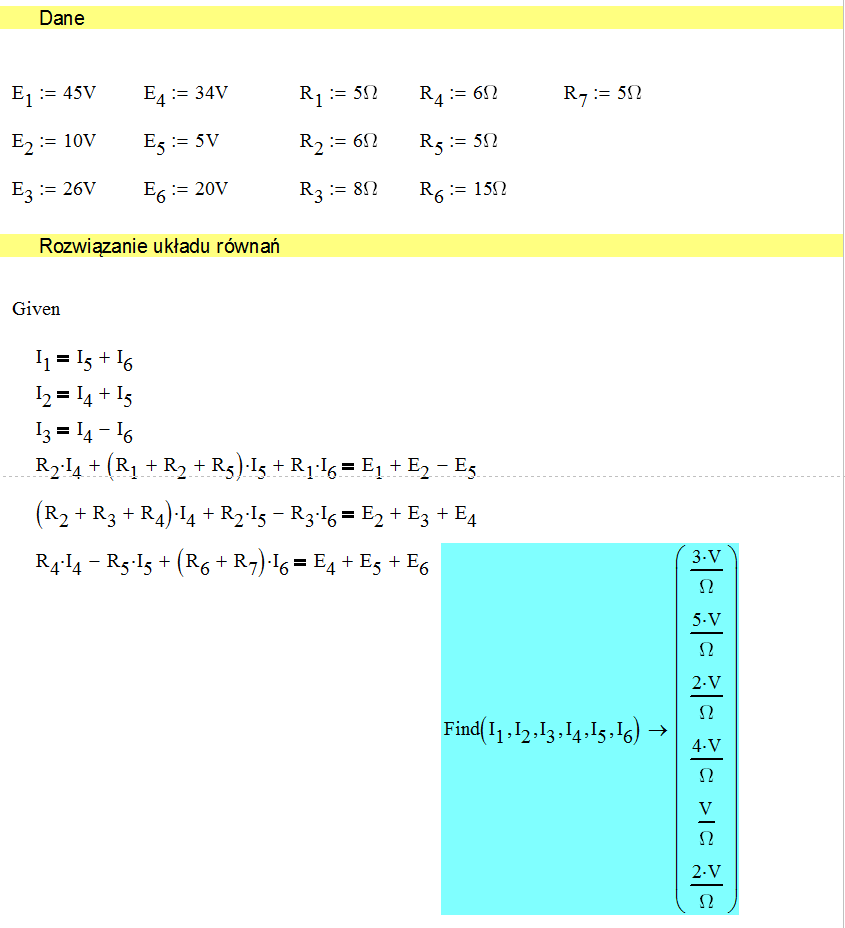

20 Mathcad 14/15 Rozwiązanie równań liniowych 20

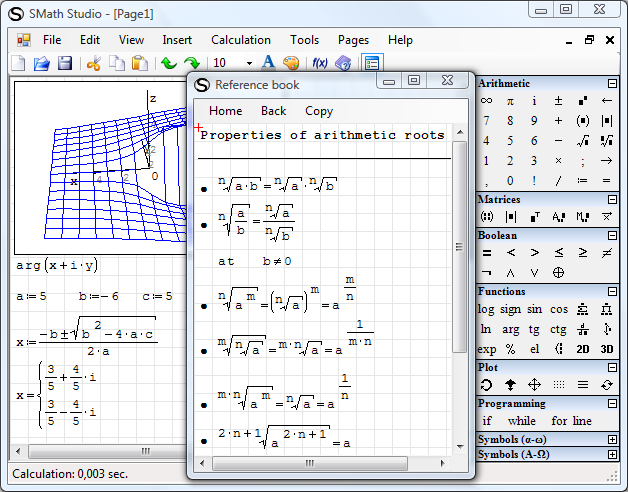

21 SMathStudio pol 21

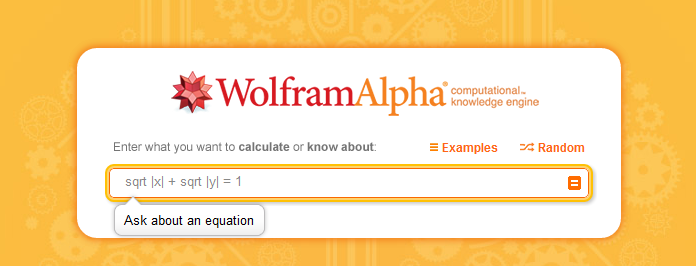

22 Obliczenia symboliczne - WolframAlpha 22

23 WolframAlpha Rozwiązywanie równań liniowych 23

24 WolframAlpha Rozwiązywanie równań różniczkowych 24

25 WolframAlpha Regresja liniowa 25

26 WolframAlpha Regresja ekspotencjalna 26

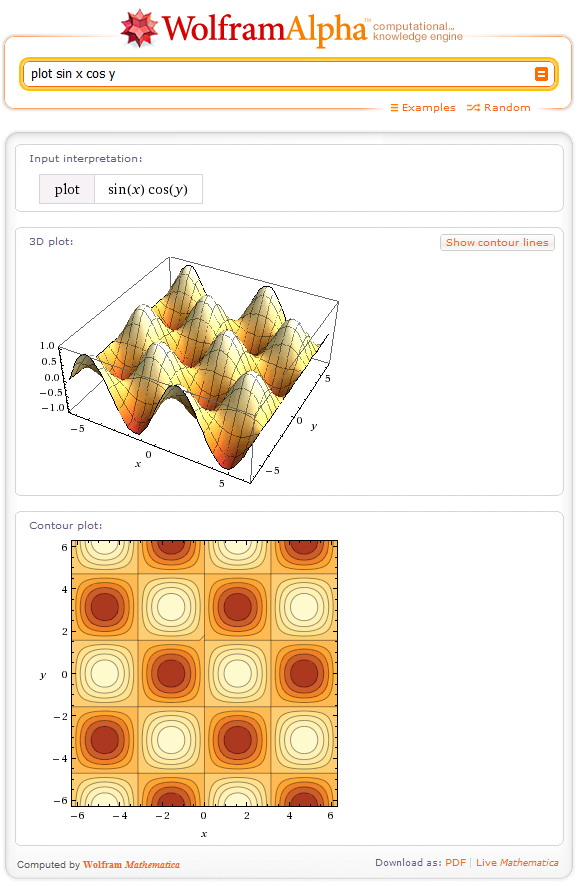

27 WolframAlpha Wykresy funkcji 2D 3D 27

28 28 Wolfram Mathematica

29 29 Wolfram Mathematica

30 WolframAlpha Informacje geograficzne 30

31 WolframAlpha Obwody elektryczne prądu stałego 31

32 WolframAlpha Mathematics Statistics & Data Analysis Physics Chemistry Materials Engineering Astronomy Earth Sciences Life Sciences Computational Sciences Units & Measures Dates & Times Weather Places & Geography People & History Culture & Media Music Words & Linguistics Sports & Games Colors Money & Finance Socioeconomic Data Health & Medicine Food & Nutrition Education Organizations Transportation Technological World Web & Computer Systems 32

33 Maxima Różniczkowanie i całkowanie symboliczne Rozwiązywanie równań i układów równań algebraicznych Rozwiązywanie wybranych typów równań różniczkowych Upraszczanie wyrażeń algebraicznych Tworzenie wykresów 2D i 3D (za pośrednictwem Gnuplota) Szeregi Fouriera Operacje na macierzach Obliczenia dowolnej precyzji Eksport wyników do TeX a Strukturalny język programowania (+Lisp) Wybrane operacje numeryczne Wybrane operacje statystyczne 33

34 Maxima 1968 MIT Departamentu Energii USA programu Macsyma 1988 GPL 34

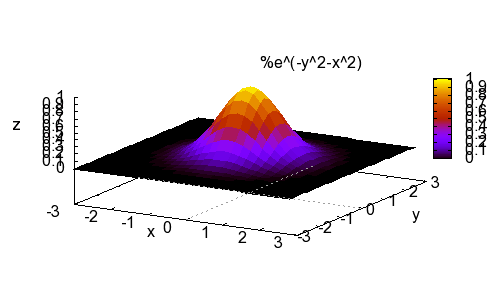

35 Maxima Rozwiązywanie równań 35

36 Maxima Wykresy 2D 36

37 Maxima Wykresy 3D 37

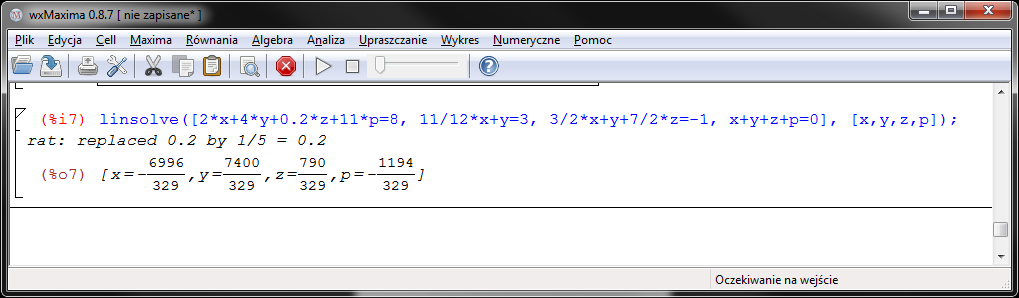

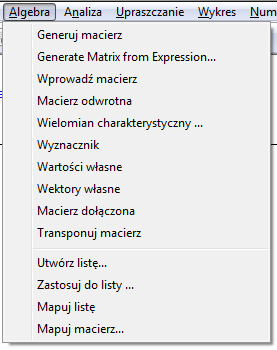

38 Maxima Rozwiązywanie równań liniowych 38

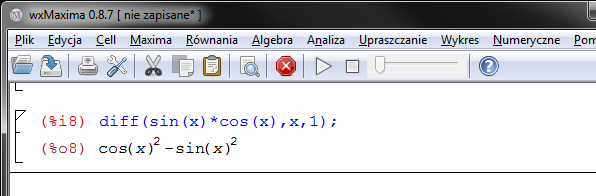

39 Maxima Pochodne 39

40 Maxima Funkcje 40

41 Maxima Funkcje 41

42 Maxima Web Maxima, a Computer Algebra System elearning.cerfacs.fr/miscellaneous /tools/maxima/index.php 42
