1 Schody strychowe nowej generacji Informator produktowy

2 2 przyznania God³a Najwy sza Jakoœæ Quality International 2013 firmie Dolle Sp. z o.o. w kategorii QI PRODUCT produkt najwy szej jakoœci Schody Click Fix Organizator: Patronat:

3 3 Podstawowe informacje techniczne

4 4

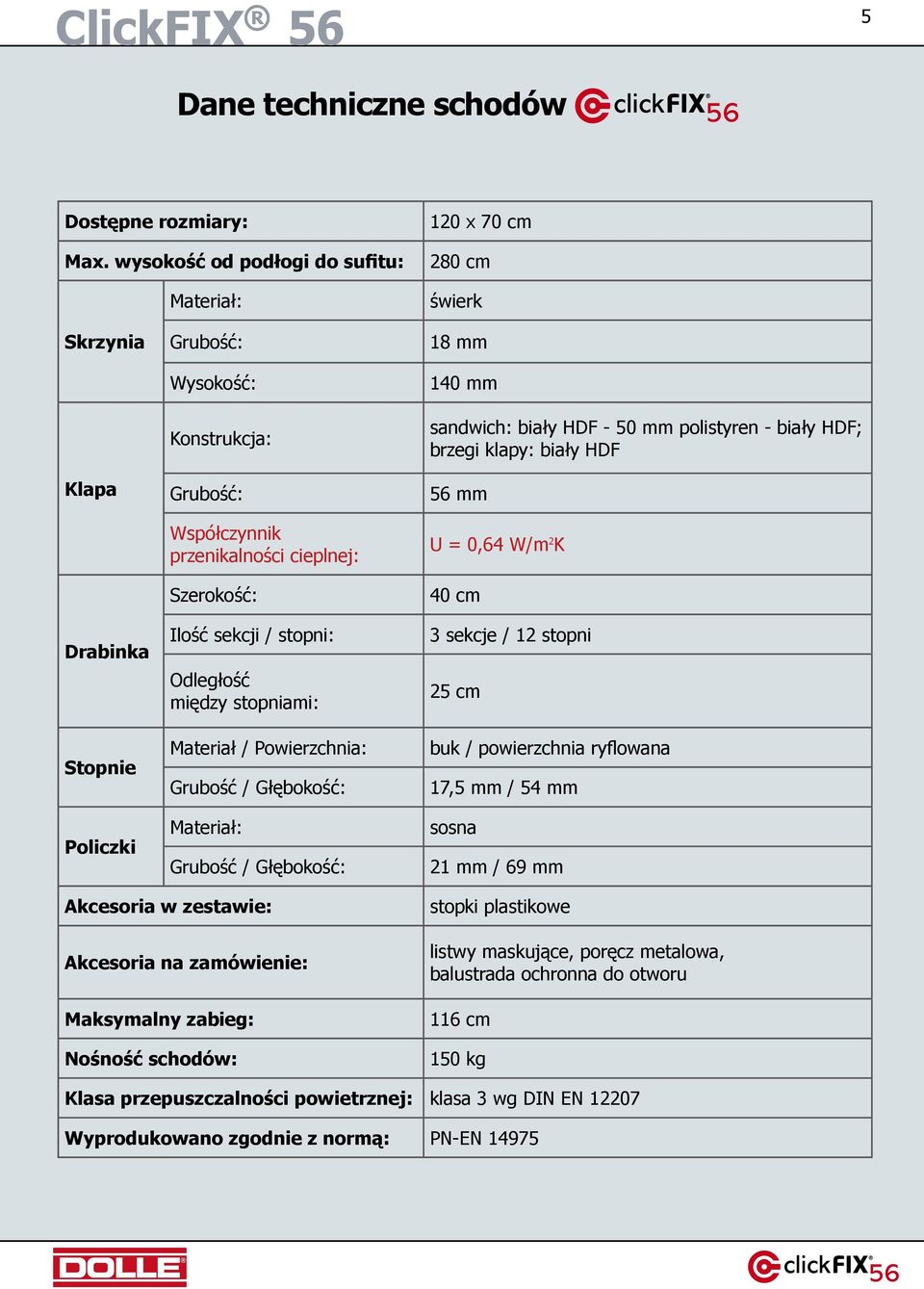

5 5 Dane techniczne schodów Dostępne rozmiary: Max. wysokość od podłogi do sufitu: Materiał: 120 x 70 cm 280 cm świerk Skrzynia Klapa Drabinka Stopnie Policzki Grubość: Wysokość: Konstrukcja: Grubość: Współczynnik przenikalności cieplnej: Szerokość: Ilość sekcji / stopni: Odległość między stopniami: Materiał / Powierzchnia: Grubość / Głębokość: Materiał: Grubość / Głębokość: 18 mm 140 mm sandwich: biały HDF - 50 mm polistyren - biały HDF; brzegi klapy: biały HDF 56 mm U = 0,64 W/m 2 K 40 cm 3 sekcje / 12 stopni 25 cm buk / powierzchnia ryflowana 17,5 mm / 54 mm sosna 21 mm / 69 mm Akcesoria w zestawie: Akcesoria na zamówienie: Maksymalny zabieg: Nośność schodów: stopki plastikowe listwy maskujące, poręcz metalowa, balustrada ochronna do otworu 116 cm 150 kg Klasa przepuszczalności powietrznej: klasa 3 wg DIN EN Wyprodukowano zgodnie z normą: PN-EN 14975

6 6 New click FIX mounting syste Width: 400 mm Improved insulation Distance New click ClickFIX FIX Reduced mounting weight system between treads: mm Improved insulation Tread dimensions Reduced weight Thickness: Depth: CasingMaterial: 17,5 mm 54 mm Beech Material: String dimensions untreated spruce Casing Thickness: 18 mm Height: Thickness: 140 mm 21 mm Depth: 69 mm Material: untreated Trapdoor spruce Material: Pine Thickness: 18 mm Height: 140 mm56 mm Air Sandwich tightness construction 2 x 3 mm white HDF Trapdoor 50 mm Equivalent polystyrene to EN Class 3 56 mm Sandwich construction 2 complete loftladder tested. 2 x 3 mm white HDF EN mm polystyrene Ladder Tested and produced 2 o C complete loftladder tested. Width: according 400 to mm EN Distance Ladder between Accessories optional : Width: treads: 250 mm 400 mm Distance Tread dimensions Handrail for extra comfo between and safety treads: 250 mmthickness: 17,5 mm Balustrade for extra safe Depth: 54 mm Tread dimensions the attic Material: Beech x x x x x x Thickness: 17,5 mmstring dimensions Depth: 54 mm Material: Beech Thickness: 21 mm Depth: 69 mm String dimensions Material: Pine Thickness: 21 mm Air tightness Depth: 69 mm Material: Pine Equivalent to EN Class 3 Air tightness EN Equivalent to EN Class 3 Tested and produced according to EN EN Tested and produced Accessories optional : according to EN Handrail for extra comfort Accessories optional and : safety Balustrade for extra safety in Handrail for extra comfort the attic and safety Balustrade for extra safety in the attic Pos.1 A B C H wys. od podłogi do sufitu max. zabieg promień otwarcia kąt otwarcia mm mm mm Nr art. D E F G x x x x wymiar otworu montażowego x x PL 120 x 70 cm 117,5 x 67,6 cm 14 cm 40,8 cm x x x wymiar skrzyni wysokość skrzyni wysokość schodów po zamknięciu

7 7 Znacząca redukcja strat ciepła dzięki niskiemu współczynnikowi przenikalności cieplnej dla całych schodów U = 0,64 Co to oznacza?

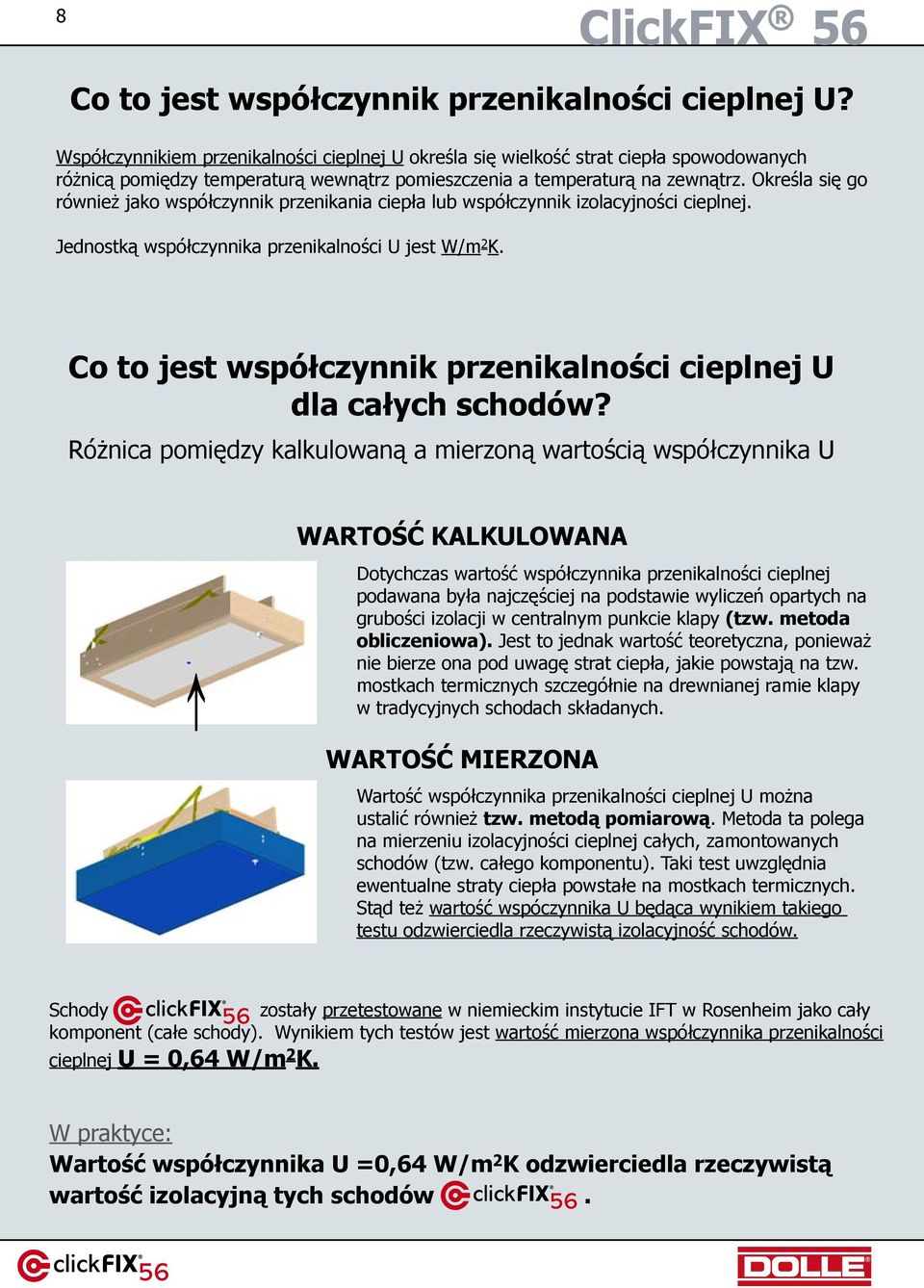

8 8 Co to jest współczynnik przenikalności cieplnej U? Współczynnikiem przenikalności cieplnej U określa się wielkość strat ciepła spowodowanych różnicą pomiędzy temperaturą wewnątrz pomieszczenia a temperaturą na zewnątrz. Określa się go również jako współczynnik przenikania ciepła lub współczynnik izolacyjności cieplnej. Jednostką współczynnika przenikalności U jest W/m 2 K. Co to jest współczynnik przenikalności cieplnej U dla całych schodów? Różnica pomiędzy kalkulowaną a mierzoną wartością współczynnika U WARTOŚĆ KALKULOWANA Dotychczas wartość współczynnika przenikalności cieplnej podawana była najczęściej na podstawie wyliczeń opartych na grubości izolacji w centralnym punkcie klapy (tzw. metoda obliczeniowa). Jest to jednak wartość teoretyczna, ponieważ nie bierze ona pod uwagę strat ciepła, jakie powstają na tzw. mostkach termicznych szczegółnie na drewnianej ramie klapy w tradycyjnych schodach składanych. WARTOŚĆ MIERZONA Wartość współczynnika przenikalności cieplnej U można ustalić również tzw. metodą pomiarową. Metoda ta polega na mierzeniu izolacyjności cieplnej całych, zamontowanych schodów (tzw. całego komponentu). Taki test uwzględnia ewentualne straty ciepła powstałe na mostkach termicznych. Stąd też wartość wspóczynnika U będąca wynikiem takiego testu odzwierciedla rzeczywistą izolacyjność schodów. Schody zostały przetestowane w niemieckim instytucie IFT w Rosenheim jako cały komponent (całe schody). Wynikiem tych testów jest wartość mierzona współczynnika przenikalności cieplnej U = 0,64 W/m 2 K. W praktyce: Wartość współczynnika U =0,64 W/m 2 K odzwierciedla rzeczywistą wartość izolacyjną tych schodów.

9 9 Znacząca redukcja strat ciepła w schodach Porównanie wartości współczynnika przenikalności cieplnej w tradycyjnych schodach strychowych oraz w schodach w technologii Tradycyjne schody składane Schody Clickfix 56 Grubość klapy 56 mm Straty ciepła na mostkach termicznych w klapie TAK NIE Obraz termograficzny klapy Wartość kalkulowana współczynnika U 0,62 0,62 Wartość mierzona współczynnika U 0,90 0,64 W praktyce: Redukcja strat ciepła w schodach w porównaniu do tradycyjnych schodów strychowych o klapie tej samej grubości wynosi ok. 70%

10 10 Jak osiągnięto tak niski współczynnik przenikalności cieplnej w schodach? Nowatorska konstrukcja klapy S I L V E R Ogromna poprawę współczynnika przenikalności cieplnej uzyskano dzięki zastosowaniu zupełnie nowej konstrukcji i technologii produkcji klapy. Porównanie klapy w tradycyjnych schodach składanych i w schodach Tradycyjna klapa Klapa S I L V E R Przekrój Konstrukcja Sandwich: Tradycyjna klapa z drewnianą ramą i wypełnieniem z polistyrenu + płyta HDF/MDF z obu stron Sandwich: Klapa Clickfix całkowicie wypełniona polistyrenem + płyta HDF z obu stron i na brzegach Obraz termograficzny W praktyce: Wyeliminowanie najsłabszego punktu klapy, czyli drewnianej ramy, pozwoliło na prawie całkowitą likwidację mostków termicznych, a w konsekwencji na znaczną poprawę izolacyjności schodów.

11 Nowatorskie zmiany konstrukcyjne, które pozwoliły na wykorzystanie klapy 11 W tradycyjnych schodach strychowych drabinka zawieszona jest na klapie i cały ciężar schodów oraz użytkownika opiera się właśnie na tym elemencie schodów. Taka konstrukcja wymagała jednak zastosowania drewnianej ramy w klapie, która była jednakże główną przyczyną powstawania mostków termicznych. W schodach zastosowano nowe rozwiazania: drabinka została podwieszona bezpośrednio na skrzyni, dzięki czemu całkowicie odciążono klapę i mogła ona w całości zostać wypełniona materiałem izolującym. Element łączący drabinkę i klapę pomaga jedynie w otwarciu schodów. W czasie użytkowania schodów klapa jest swodobnie opuszczona prawie pionowo w dół i nie pełni żadnej funkcji.

12 12

13 13 Prosty i szybki montaż w systemie

14 14

15 Rewolucyjny system montażu 3-stopniowy montaż 15 Montaż schodów w systemie polega na montowaniu klapy i drabinki na zatrzask (tzw. click). Dzięki temu rozwiązaniu, poprawny montaż tych elemetów zajmuje tylko kilka chwil, nie wymaga żadnych narzędzi i może być wykonany przez jedną osobę. + + = Tradycyjny montaż skrzyni Montaż klapy w systemie Montaż drabinki w systemie Niska waga schodów 1-osobowy montaż Waga całkowita schodów S więcej ni 11 kg. I L V E R to ok. 23 kg. Żaden z elementów schodów nie waży W praktyce: System montażu oraz niska waga schodów sprawiają, że montaż może być wykonany przez zaledwie jedną osobę. Ponadto, dzięki niskiej wadze, schody są łatwe również w transporcie i przenoszeniu. Pokazowy film montazowy:

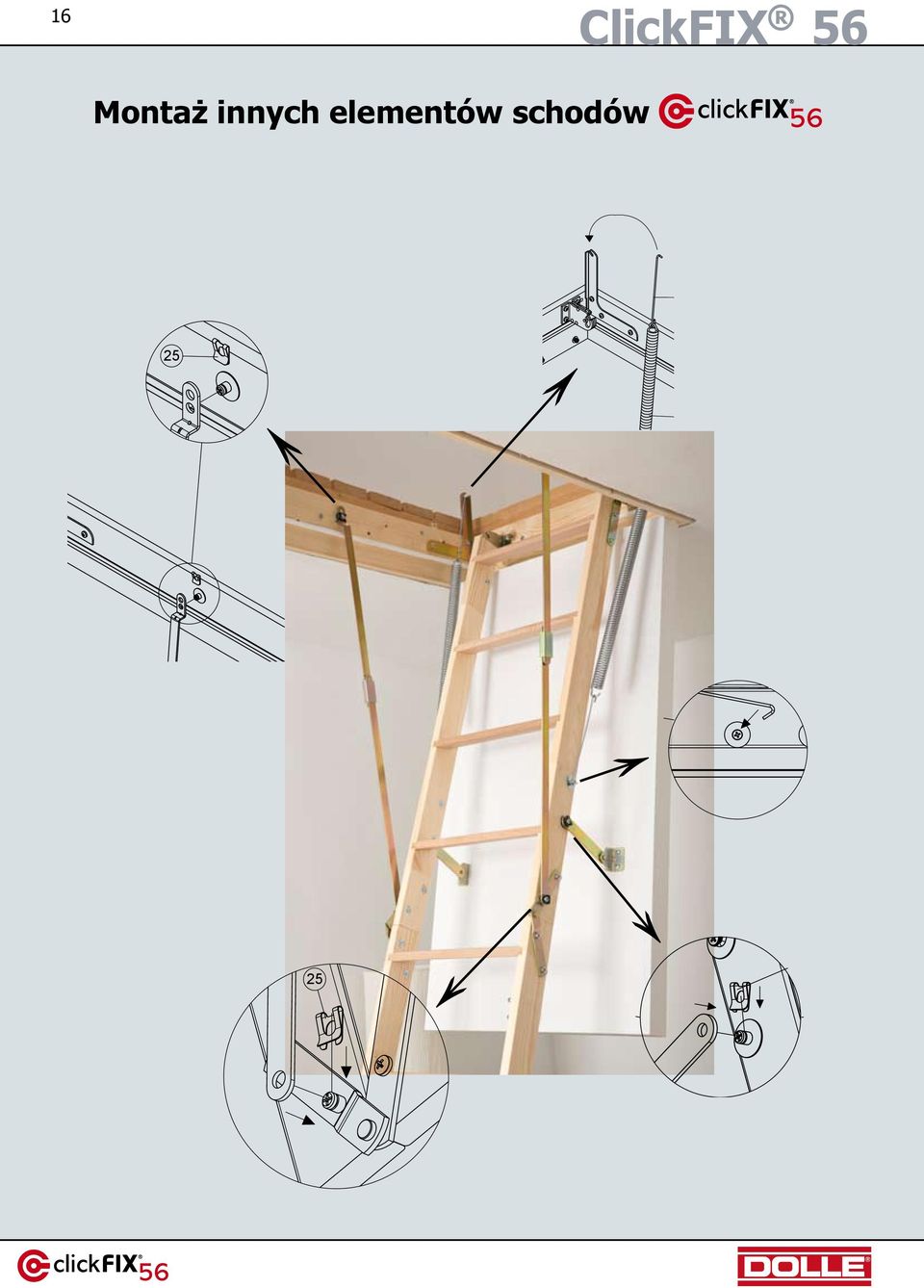

16 ClickFIX Montaż innych elementów schodów S I LVE R E 3RV E D 3RV D 3RV 3RV 5 S I LVE R 5

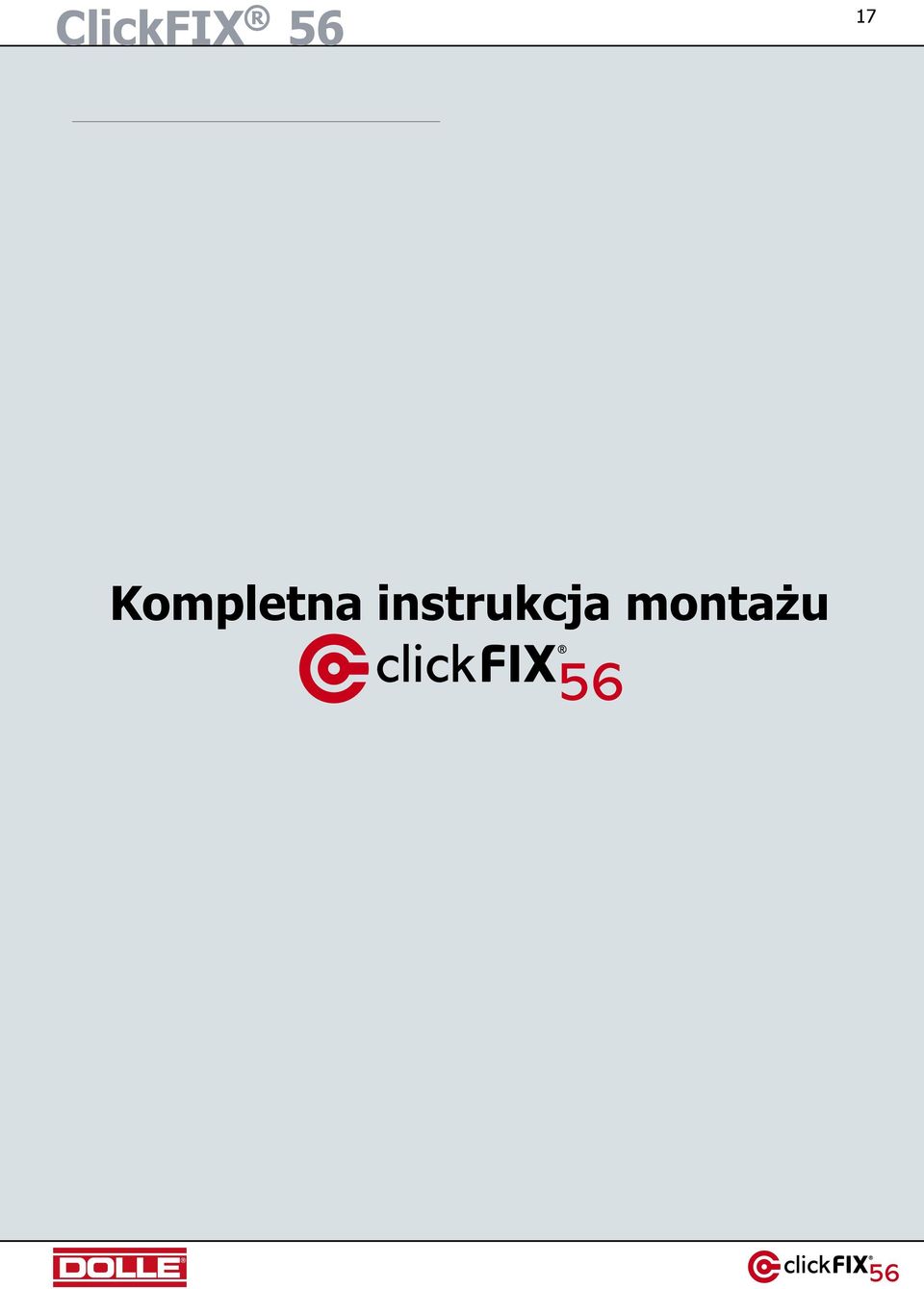

17 17 Kompletna instrukcja montażu

18 18

19 19

20 20

21 21

22 22

23 23

24 24

25 25 Części zamienne do schodów

26 26

27 27 Szczegółowa lista części zamiennych - wzór zamówienia - 1a 1c Nr elementu w instrukcji montażu Uszczelka, 4m Nazwa Śruby do montażu zawiasu w ramie, 6 szt. Zamawiana ilość 1e 1g 1h 2a 2b Zamek - element montowany na ramie ( łączący skrzynię z drabinką) + śruby Metalowe kątowniki do montażu sprężyn - komplet 2 szt. + śruby Śruby do montażu ramion na skrzyni Klapa z zawiasem i listwą zaciskową Listwa zaciskowa, dł. 610 mm 19,20,21,32,40 i 41 Zamek - kompetny zestaw ze śrubami 3a 3b Kompletna drabinka Element mocujących drabinkę do skrzyni, 1 szt. + śruby 3c-2 Zestaw specjalnych śrub do montażu klapy 3d 3e 3f Zawias do drabinki (sekcja środkowa-dolna), 1 szt. + śruby Zawias do drabinki (sekcja górnaśrodkowa), 1 szt. + śruby Dolna sekcja drabinki - z 4 stopniami 10 Metalowe ramię, 1 szt 25 Zestaw zaczepów, 6 szt. 14 Sprężyna nr 4, 1 szt. 15 i 42 Łącznik drabinki z klapą, 1 szt. + śruby 16 Haczyk - łącznik do sprężyny 18 Dystansownik do prawidłowego montażu klapy, 1 szt. 22 i 23 Stopki plastikowe, komplet 2 szt. + śruby 28, 29 i 30 Kompletny drążek, 1 szt.

28 28 Części zamienne - prezentacja - Spareparts List Click Fix 56 Silver 1 4 Position 1a Element 1a Position 1c Element 1c Position 1e Element 1e Position 1g Element 1g Position 1h Element 1h Position 2a Element 2a 1

29 Spareparts List Click Fix 56 Silver Position 2b Element 2b Position Element Position 3a Element 3a Position 3b Element 3b Position 3c Element - 2 3c - 2 Position 3d Element 3d 2

30 30 Spareparts List Click Fix 56 Silver 3 4 Position 3e Element 3e Position 3f Element 3f Position 10 Element 10 Position 25 Element 25 Position 14 Element 14 Position 15 Element

31 Spareparts List Click Fix 56 Silver Position 16 Element 16 Position 18 Element 18 Position 22 Element Position Element
