1 TECHNIKA I. Wyroby z PCW Gabaryty Wyroby Budomex Elegance i Budomex Elegance Plus Wyroby Budomex Prestige i Budomex Prestige Plus Wyroby Budomex Prestigethermo Wyroby Budomex Passiv Wyroby Budomex Reno Akcesoria i komponenty

2 I. Wyroby z PCW 1. Gabaryty 1.1. Minimalne gabaryty okien Budomex Elegance, Budomex Elegance Plus, Budomex Prestige, Budomex Prestige Plus, Budomex Prestigethermo, Budomex Passiv, Budomex Reno Typ okna Minimalna szerokość okna * Minimalna wysokość okna ** stałe szklenie 350 mm 350 mm okno uchylne 420 mm 420 mm okno rozwierne 420 mm 480 mm okno uchylno-rozwierne 420 mm 490 mm * przy minimalnej wysokości: 550 mm (otwieralne) 450 mm (stałe) ** przy minimalnej szerokości: 550 mm (otwieralne) 450 mm (stałe) Przykład: Wykonalne: 550 x 420 jeden bok ma 550 mm, czyli spełnia wymagania. Niewykonalne: 500 x 500 żaden z boków nie ma co najmniej 550 mm, a więc nie spełnia wymagań wykonalności. Dla okna rozwiernego: szer. 420 mm wys. 550 mm (wykonalne szerokość zgodna z tabelą) szer. 550 mm wys. 480 mm (wykonalne wysokość zgodna z tabelą) 1.2. Maksymalne gabaryty okien Budomex Elegance, Budomex Elegance Plus, Budomex Prestige, Budomex Prestige Plus, Budomex Prestigethermo, Budomex Passiv, Budomex Reno Maksymalne gabaryty skrzydła Budomex Elegance, Budomex Elegance Plus, Budomex Prestige, Budomex Prestige Plus, Budomex Prestigethermo, Budomex Passiv, Budomex Reno a) biały: ok. 2,10 m 2 (5 lat gwarancji) (przy max szerokości skrzydła 1100; przy max wysokości 2400) b) kolor: ok. 2,00 m 2 (5 lat gwarancji) (przy max szerokości skrzydła 1000; przy max wysokości 2200) c) kolor bez słupka poziomego (2 lata gwarancji): UR: 2300 mm wysokości R: 2400 mm wysokości Maksymalne gabaryty ościeżnicy w jednej konstrukcji Budomex Elegance, Budomex Prestige, Budomex Prestigethermo, Budomex Passiv, Budomex Reno: a) biały: 6 m 2 (max bok 3000 mm) 2

3 b) okleiny zewnętrzne: 4 m 2 (max bok 2800 mm) Maksymalny wymiar konstrukcji w jednej ramie dzielonej słupkiem stałym a) biały: max wysokość 2200 mm, max szerokość 2000 mm b) okleiny zewnętrzne: max wysokość 2000 mm, max szerokość 2000 mm Powyżej tych wymiarów należy podzielić konstrukcje na oddzielne ościeżnice i zastosować łącznik 2 mm (typ H) Maksymalny wymiar konstrukcji wieloelementowej łączonej łącznikiem 2 mm (typ H) a) biały: max wysokość 2400 mm, max szerokość 2200 mm b) okleiny zewnętrzne: max wysokość 2200 mm, max szerokość 2200 mm Powyżej tych wymiarów należy zastosować łącznik statyczny Maksymalny wymiar konstrukcji wieloelementowej łączonej łącznikiem statycznym kolor biały oraz okleiny zewnętrzne: max wysokość 3000 mm, max szerokość 2600 mm Powyżej tych wymiarów wyceniać w oparciu o zapytanie indywidualne w dziale sprzedaży po konsultacji z działem technicznym PCW Konstrukcje wieloelementowe łączone o wym. powyżej 9 m 2 wyceniać w oparciu o zapytanie indywidualne w dziale sprzedaży po konsultacji z działem technicznym PCW Stosunek boków skrzydła szerokość do jego wysokości nie może być większy niż 1.5 Po przekroczeniu tego stosunku boków skrzydło będzie opadało i niemożliwa jest jego regulacja. Np. przy wysokości okna 600 mm jego szerokość nie może przekraczać 900 mm 900 : 600 = 1.5 wykonalne z gwarancją ale 950 : 600 = 1.58 niewykonalne; tylko na specjalne zamówienie bez gwarancji na niezawodną pracę okucia. Są to wymagania narzucone przez wszystkich dostawców okuć obwiedniowych 1.3. Maksymalne/minimalne gabaryty i możliwości wykonawcze okien nie prostokątnych: (okna trójkątne) maksymalne gabaryty : a) stałe szklenie w ościeżnicy: żaden z kątów trójkąta nie może być większy niż 70 b) otwieralne: żaden z kątów trójkąta nie może być większy niż 60 (Budomex Elegance, Budomex Prestige, Budomex Reno) 55 (Budomex Prestigethermo, Budomex Passiv) 3

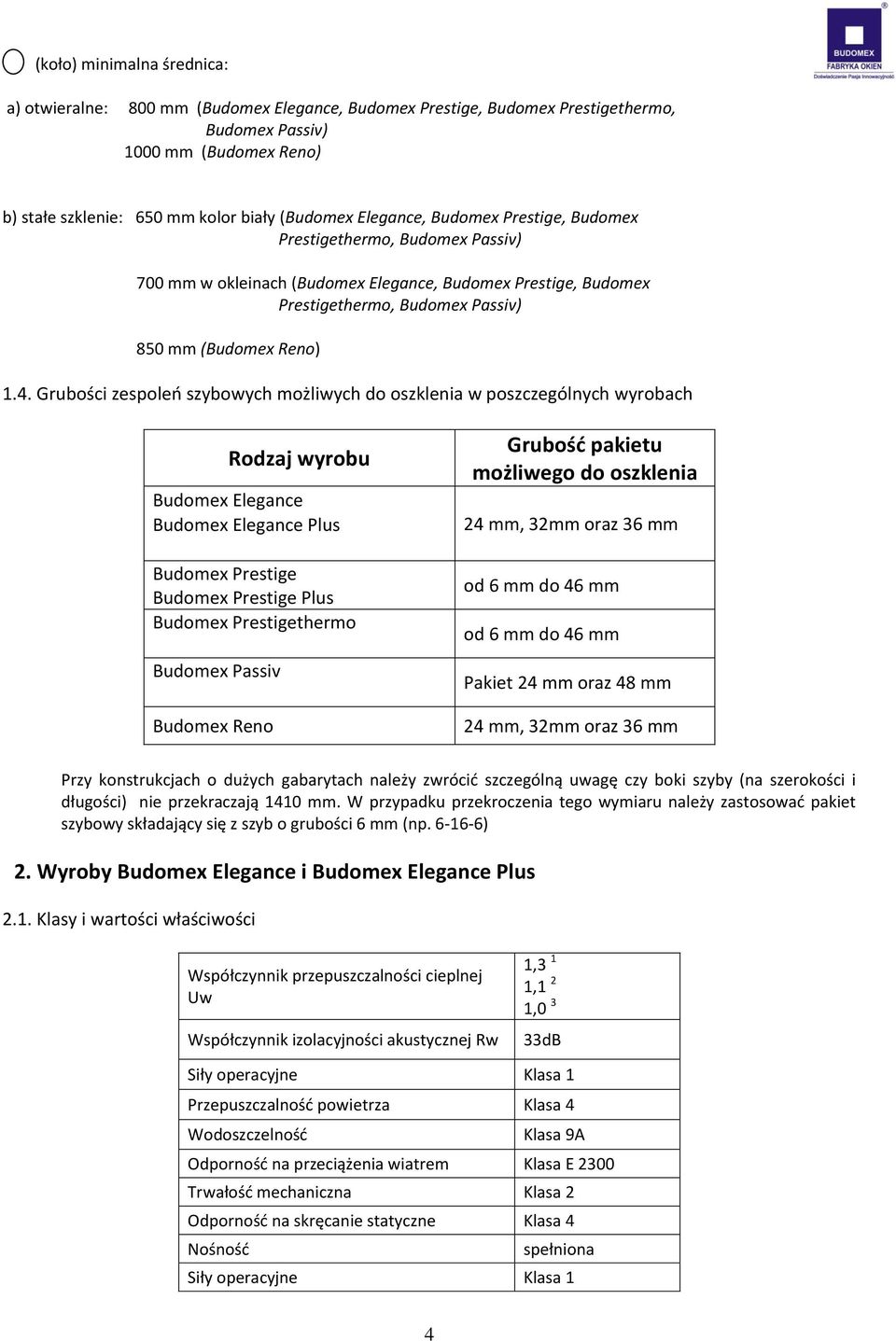

4 (koło) minimalna średnica: a) otwieralne: 800 mm (Budomex Elegance, Budomex Prestige, Budomex Prestigethermo, Budomex Passiv) 1000 mm (Budomex Reno) b) stałe szklenie: 650 mm kolor biały (Budomex Elegance, Budomex Prestige, Budomex Prestigethermo, Budomex Passiv) 700 mm w okleinach (Budomex Elegance, Budomex Prestige, Budomex Prestigethermo, Budomex Passiv) 850 mm (Budomex Reno) 1.4. Grubości zespoleń szybowych możliwych do oszklenia w poszczególnych wyrobach Rodzaj wyrobu Grubość pakietu możliwego do oszklenia Budomex Elegance Budomex Elegance Plus 24 mm, 32mm oraz 36 mm Budomex Prestige Budomex Prestige Plus Budomex Prestigethermo Budomex Passiv Budomex Reno od 6 mm do 46 mm od 6 mm do 46 mm Pakiet 24 mm oraz 48 mm 24 mm, 32mm oraz 36 mm Przy konstrukcjach o dużych gabarytach należy zwrócić szczególną uwagę czy boki szyby (na szerokości i długości) nie przekraczają 1410 mm. W przypadku przekroczenia tego wymiaru należy zastosować pakiet szybowy składający się z szyb o grubości 6 mm (np ) 2. Wyroby Budomex Elegance i Budomex Elegance Plus 2.1. Klasy i wartości właściwości Współczynnik przepuszczalności cieplnej Uw Współczynnik izolacyjności akustycznej Rw 1,3 1 1,1 2 1,0 3 33dB Siły operacyjne Klasa 1 Przepuszczalność powietrza Klasa 4 Wodoszczelność Klasa 9A Odporność na przeciążenia wiatrem Klasa E 2300 Trwałość mechaniczna Klasa 2 Odporność na skręcanie statyczne Klasa 4 Nośność spełniona Siły operacyjne Klasa 1 4

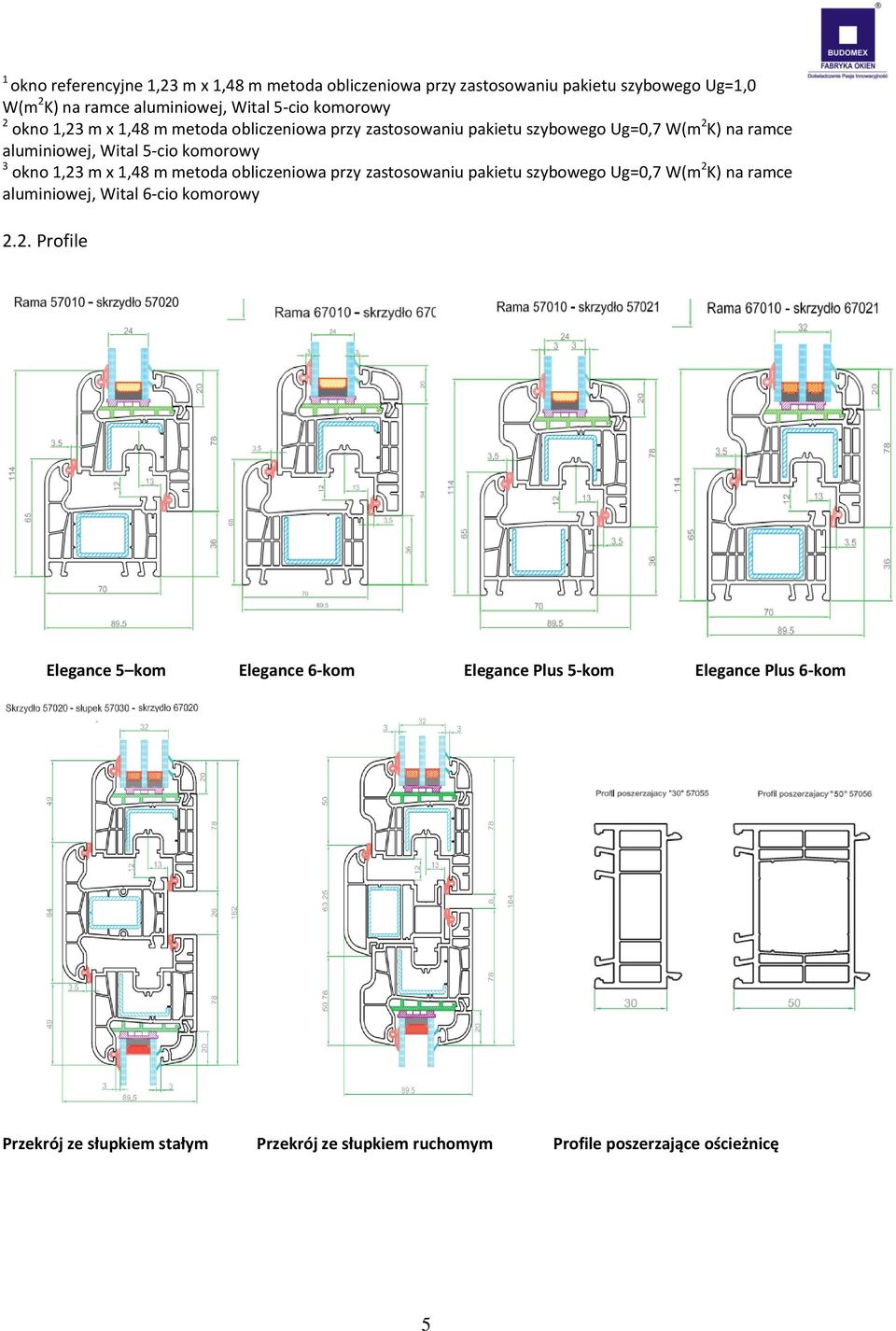

5 1 okno referencyjne 1,23 m x 1,48 m metoda obliczeniowa przy zastosowaniu pakietu szybowego Ug=1,0 W(m 2 K) na ramce aluminiowej, Wital 5-cio komorowy 2 okno 1,23 m x 1,48 m metoda obliczeniowa przy zastosowaniu pakietu szybowego Ug=0,7 W(m 2 K) na ramce aluminiowej, Wital 5-cio komorowy 3 okno 1,23 m x 1,48 m metoda obliczeniowa przy zastosowaniu pakietu szybowego Ug=0,7 W(m 2 K) na ramce aluminiowej, Wital 6-cio komorowy 2.2. Profile Elegance 5 kom Elegance 6-kom Elegance Plus 5-kom Elegance Plus 6-kom Przekrój ze słupkiem stałym Przekrój ze słupkiem ruchomym Profile poszerzające ościeżnicę 5

6 Łącznik ościeżnic 2 mm Łącznik narożny 90 stopni. 3. Wyroby Budomex Prestige i Budomex Prestige Plus 3.1. Klasy i wartości właściwości Współczynnik przepuszczalności cieplnej Uw Współczynnik izolacyjności akustycznej 1,4 1 0, db Przepuszczalność powietrza Klasa 4 Wodoszczelność Odporność na przeciążenia wiatrem Klasa 9A Klasa C5 1 okno referencyjne 1,23x1,48 m wymagane na pdst. EN ISO , metoda obliczeniowa przy zastosowaniu pakietu szybowego Ug= 1,1 W(m 2 K) z ciepła ramką swisspacer 2 okno referencyjne 1,23x1,48 m wymagane na pdst. EN ISO ,,etoda obliczeniowa przy zastosowaniu pakietu szybowego Ug= 0,5 W(m 2 K) z ciepła ramką swisspacer V 3.2. Profile Przekroje profili dla konstrukcji w kolorze obustronnie białym Rama 8001 skrzydło 8095 Rama 8001 skrzydło 8096 Budomex Prestige B-Klasa Budomex Prestige Plus B-klasa z szybą Ug =0,5 6

7 Rama 8003 skrzydło 8094 Rama 8003 skrzydło 8065 Budomex Prestige A-Klasa Budomex Prestige Plus A-klasa Przekroje profili dla konstrukcji w kolorze jednostronnym na zewnątrz, lub kolorze obustronnym Uwaga!!!! skrzydła w kolorze występują tylko w klasie A Rama 8003 skrzydło 8092 Rama 8003 skrzydło 8068 Budomex Prestige A-Klasa Budomex Prestige Plus A-klasa 7

8 Elementy dodatkowe systemu Prestige, Prestige Plus Profile poszerzające ościeżnicę 20 mm 36 mm 58 mm Łączniki ościeżnic Łącznik statyczny Łącznik narożny 90 stopni Łącznik 2 mm *Szerokość słupka stałego na zewnątrz 82 mm, od wewnątrz 42 mm 4. Wyroby Budomex Prestigethermo 4.1. Klasy i wartości właściwości Przenikalność cieplna Uw 0,9 W (m2 *K) 1 1,1 W (m2 *K) 2 Przepuszczalność energii g =37% = 50% 3 Zdolność akustyczna 35 db Obciążenia wiatrem Klasa C Wodoszczelność Klasa 4A Infiltracja powietrza Klasa 2 Przepuszczalność światła 70% Cykle otwierania tys. 1 okno referencyjne 1,23 m x 1,48 m metoda obliczeniowa przy zastosowaniu pakietu szybowego Ug=0,5 W(m 2 K) na ramce aluminiowej 8

9 2 okno referencyjne 1,23 m x 1,48 m metoda obliczeniowa przy zastosowaniu pakietu szybowego Ug=0,7 W(m 2 K) na ramce aluminiowej 3 okno referencyjne 1,23 m x 1,48 m metoda obliczeniowa przy zastosowaniu pakietu szybowego Ug=0,5 W(m 2 K) na ciepłej ramce; zgodnie z EN410 deklaracja Guardian 4.2. Profile Szerokość słupka stałego na zewnątrz 82 mm, od wewnątrz 42 mm Ościeżnica 5001, skrzydło 8095 Ościeżnica 5001, skrzydło 8096 Budomex Prestigethermo B-Klasa szyba U= 0,7 Budomex Prestigethermo Plus B-klasa szyba U= 0,5 Ościeżnica 5003, skrzydło 8092 Ościeżnica 5001, skrzydło 8068 Budomex Prestigethermo A-Klasa szyba U= 0,5 Budomex Prestigethermo Plus A-klasa szyba U= 0,7 9

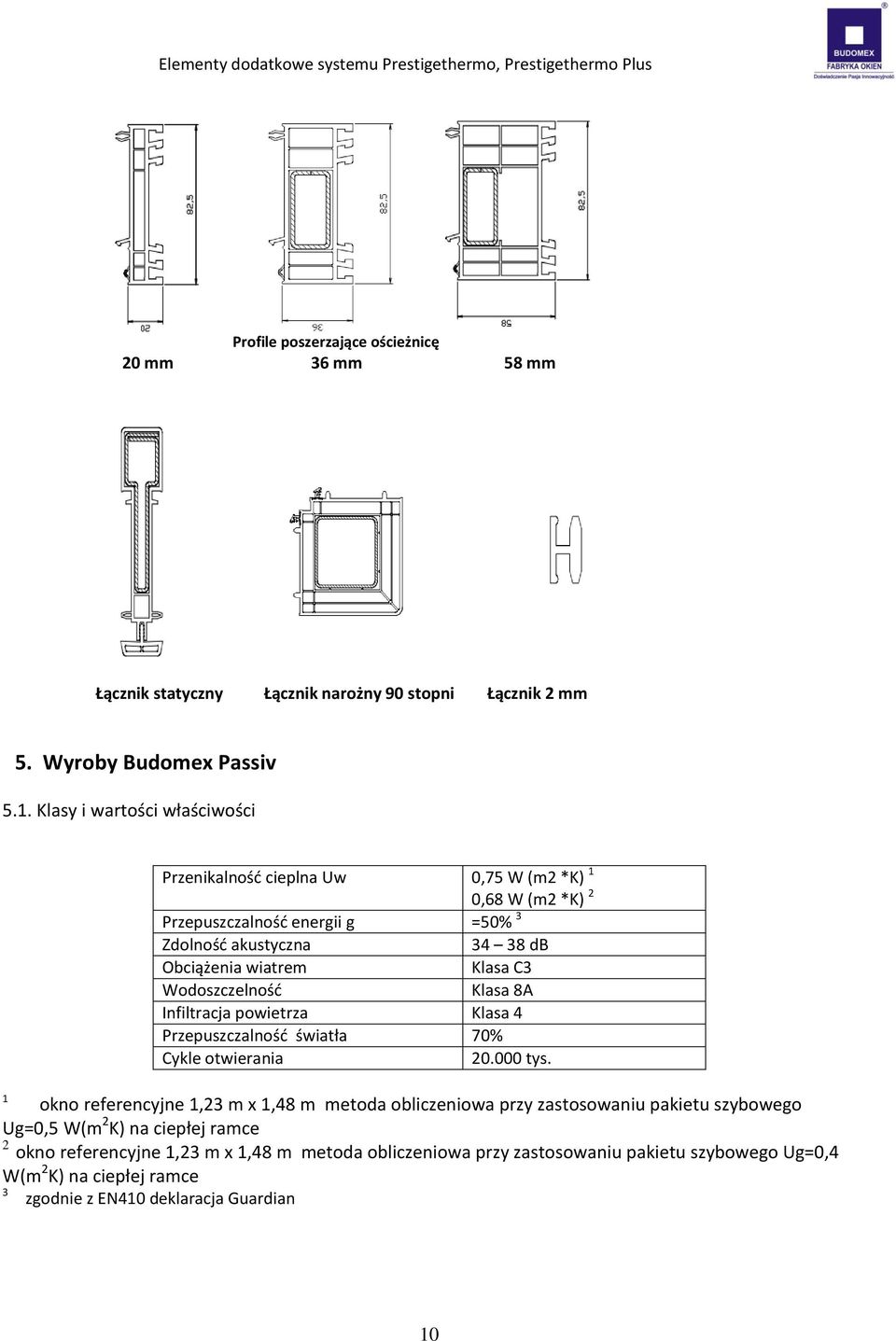

10 Elementy dodatkowe systemu Prestigethermo, Prestigethermo Plus Profile poszerzające ościeżnicę 20 mm 36 mm 58 mm Łącznik statyczny Łącznik narożny 90 stopni Łącznik 2 mm 5. Wyroby Budomex Passiv 5.1. Klasy i wartości właściwości Przenikalność cieplna Uw 0,75 W (m2 *K) 1 0,68 W (m2 *K) 2 Przepuszczalność energii g =50% 3 Zdolność akustyczna db Obciążenia wiatrem Klasa C3 Wodoszczelność Klasa 8A Infiltracja powietrza Klasa 4 Przepuszczalność światła 70% Cykle otwierania tys. 1 okno referencyjne 1,23 m x 1,48 m metoda obliczeniowa przy zastosowaniu pakietu szybowego Ug=0,5 W(m 2 K) na ciepłej ramce 2 okno referencyjne 1,23 m x 1,48 m metoda obliczeniowa przy zastosowaniu pakietu szybowego Ug=0,4 W(m 2 K) na ciepłej ramce 3 zgodnie z EN410 deklaracja Guardian 10

11 5.2. Profile Budomex Passiv szyba U= 1.1 Budomex Passiv szyba U= 0,5 Budomex Passiv słupek stały Budomex Passiv słupek ruchomy 11

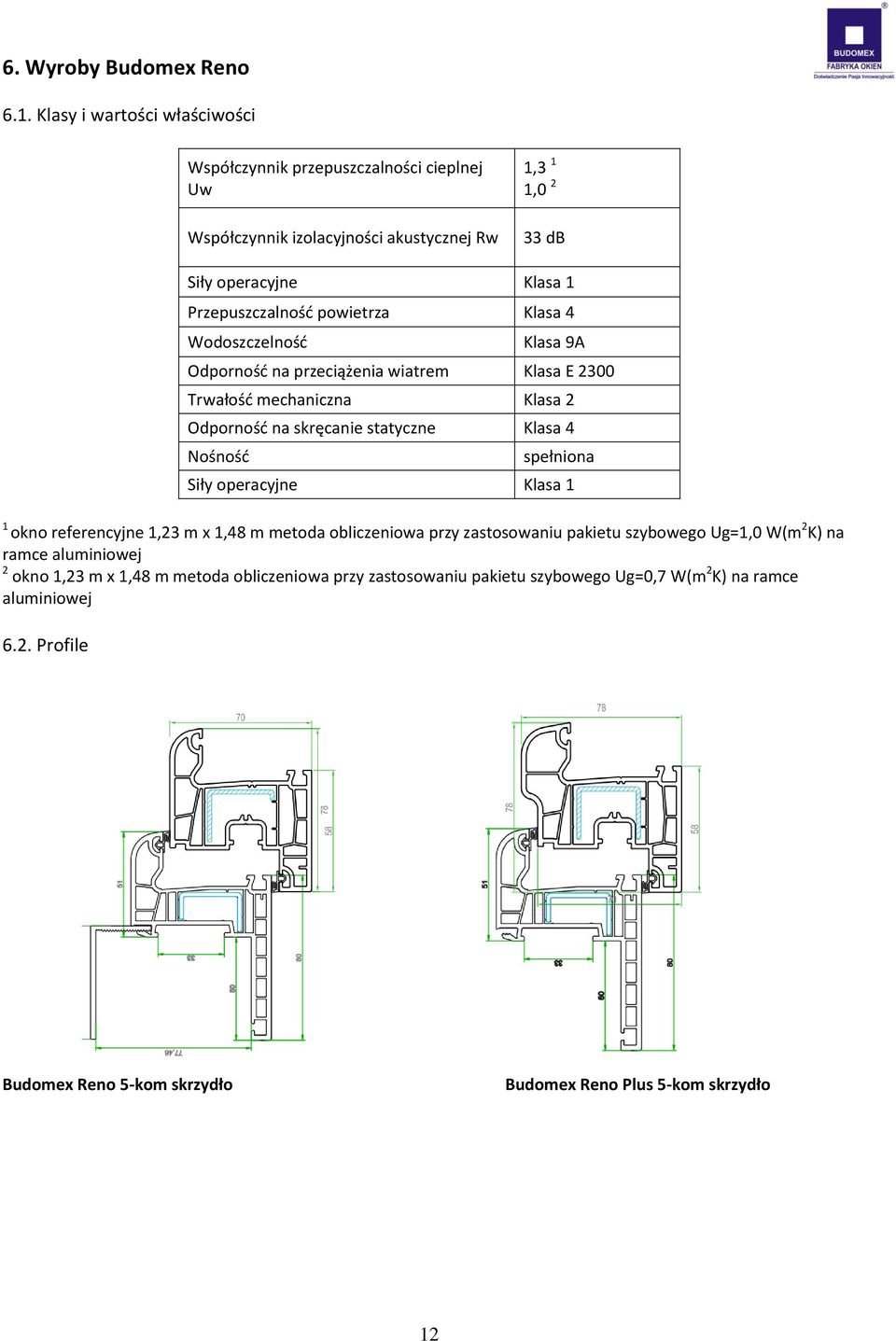

12 6. Wyroby Budomex Reno 6.1. Klasy i wartości właściwości Współczynnik przepuszczalności cieplnej Uw Współczynnik izolacyjności akustycznej Rw 1,3 1 1, db Siły operacyjne Klasa 1 Przepuszczalność powietrza Klasa 4 Wodoszczelność Klasa 9A Odporność na przeciążenia wiatrem Klasa E 2300 Trwałość mechaniczna Klasa 2 Odporność na skręcanie statyczne Klasa 4 Nośność spełniona Siły operacyjne Klasa 1 1 okno referencyjne 1,23 m x 1,48 m metoda obliczeniowa przy zastosowaniu pakietu szybowego Ug=1,0 W(m 2 K) na ramce aluminiowej 2 okno 1,23 m x 1,48 m metoda obliczeniowa przy zastosowaniu pakietu szybowego Ug=0,7 W(m 2 K) na ramce aluminiowej 6.2. Profile Budomex Reno 5-kom skrzydło Budomex Reno Plus 5-kom skrzydło 12

13 Budomex Reno 6-kom skrzydło Budomex Reno Plus 6-kom skrzydło Adapter Reno część zewnętrzna 7. Akcesoria i komponenty 13
