ZAMEK # 8600 M Z SYSTEMEM DO GABLOT Z DRZWIAMI PRZESUWNYMI

Transkrypt

1 ZAMEK # 8600 M Z YTEMEM DO GABLOT Z DRZWIAMI PRZEUWNYMI Chromowany Kolor aluminium Chromow. z kluczem master ,4 15 Zastosowanie Podwójne szklane drzwi przesuwne na aluminiowych szynach Akcesoria 1 zamek z cylindrem Ø 22 mm 1 śruba mocująca 2 klucze dwustronne Zasada działania Aby zamknąć - wcisnąć zamek Przekręcenie klucza otwiera zamek 16,5 22 pecyfikacja Obudowa: 28 x 24 x mm 400 kombinacji klucza lub klucz ujednolicony M4 Opcje Klucz master 5 AKCEORIA ZYNA DOLNA - Aluminium anodowane zyna dł. 2 m zyna dł. 3 m PROFIL GÓRNY E - Aluminium anodowane zyna dł. 2 m zyna dł. 3 m PFOFIL DO ZKŁA H - Aluminium anodowane zyna dł. 2 m zyna dł. 3 m Do szkła grubości 5-6 mm WÓZEK - Nylonowe kółka Niklowany Nośność 3 kg UZCZELKA Rolka 100 metrów ŚLIZGACZ GÓRNY Przezroczysty plastik ZAŚLEPKA Chromowana Kolor aluminium

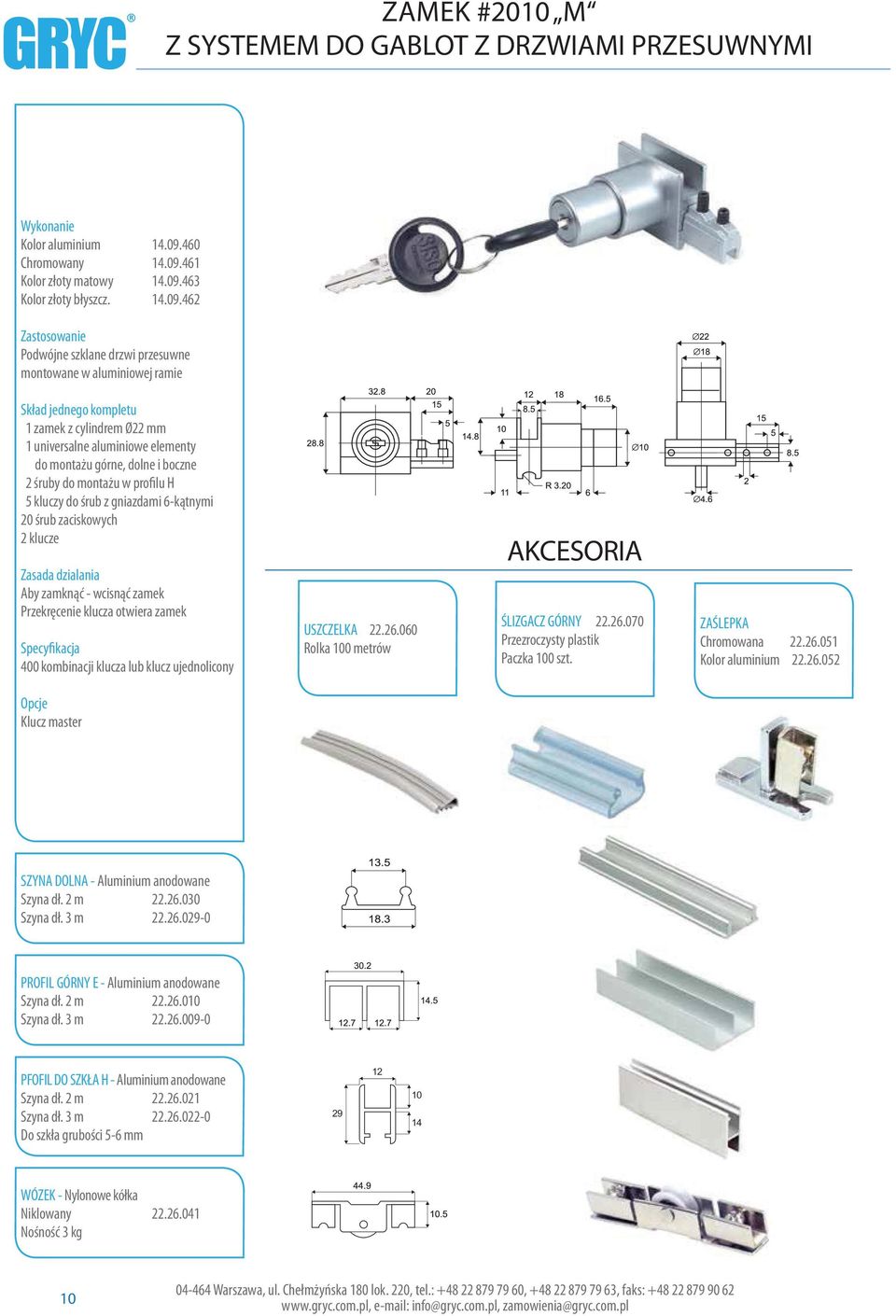

2 ZAMEK #2010 M Z YTEMEM DO GABLOT Z DRZWIAMI PRZEUWNYMI Kolor aluminium Chromowany Kolor złoty matowy Kolor złoty błyszcz Zastosowanie Podwójne szklane drzwi przesuwne montowane w aluminiowej ramie kład jednego kompletu 1 zamek z cylindrem Ø22 mm 1 universalne aluminiowe elementy do montażu górne, dolne i boczne 2 śruby do montażu w profilu H 5 kluczy do śrub z gniazdami 6-kątnymi 20 śrub zaciskowych 2 klucze Zasada dzialania Aby zamknąć - wcisnąć zamek Przekręcenie klucza otwiera zamek pecyfikacja 400 kombinacji klucza lub klucz ujednolicony UZCZELKA Rolka 100 metrów AKCEORIA ŚLIZGACZ GÓRNY Przezroczysty plastik Paczka 100 szt. ZAŚLEPKA Chromowana Kolor aluminium Opcje Klucz master ZYNA DOLNA - Aluminium anodowane zyna dł. 2 m zyna dł. 3 m PROFIL GÓRNY E - Aluminium anodowane zyna dł. 2 m zyna dł. 3 m PFOFIL DO ZKŁA H - Aluminium anodowane zyna dł. 2 m zyna dł. 3 m Do szkła grubości 5-6 mm 2 10 WÓZEK - Nylonowe kółka Niklowany Nośność 3 kg 10

3 YTEMY DO GABLOT ZKLANYCH INTRUKCJA MONTAŻU Z ZAMKAMI #8600 I #2010 L-1 #8600 H s- wysokość szkła L-3 L-2 H - światło gabloty L 2= L 4-2 mm L 3= L 5-1 mm L 4= 0,5 x L 1 L 5= 0,5 x L mm H = H - 27 mm L-5 Drzwi zewnętrzne z zamkiem 5 L-4 Drzwi wewnętrzne H - światło gabloty H - wysokość szkła L 1 - szerokość światła gabloty L 2 - szerokość szkła wewnętrznych drzwi gabloty L 3 - szerokość szkła zewnętrznych drzwi gabloty L 4 - długość profilu H wewnętrznych drzwi gabloty L - długość profilu H zewnętrznych drzwi gabloty Podane wzory i wartości są danymi orientacyjnymi. Należy je modyfikować we własnym zakresie w celu uzyskania indywidualnych parametrów montażu co oznacza iż nie ponosimy odpowiedzialności za błędne przycięcie szkła oraz profili #2010 L-1 H s- wysokość szkła L-3 L-2 H - światło gabloty L 2= L 4-2 mm L 3= L mm L 4= 0,5 x L 1 L 5= 0,5 x L 1 H = H - 30 mm L-5 Drzwi zewnętrzne z zamkiem H - światło gabloty H - wysokość szkła L 1 - szerokość światła gabloty L 2 - szerokość szkła wewnętrznych drzwi gabloty L 3 - szerokość szkła zewnętrznych drzwi gabloty L 4 - długość profilu H wewnętrznych drzwi gabloty L - długość profilu H zewnętrznych drzwi gabloty 5 L-4 Drzwi wewnętrzne Podane wzory i wartości są danymi orientacyjnymi. Należy je modyfikować we własnym zakresie w celu uzyskania indywidualnych parametrów montażu co oznacza iż nie ponosimy odpowiedzialności za błędne przycięcie szkła oraz profili 11

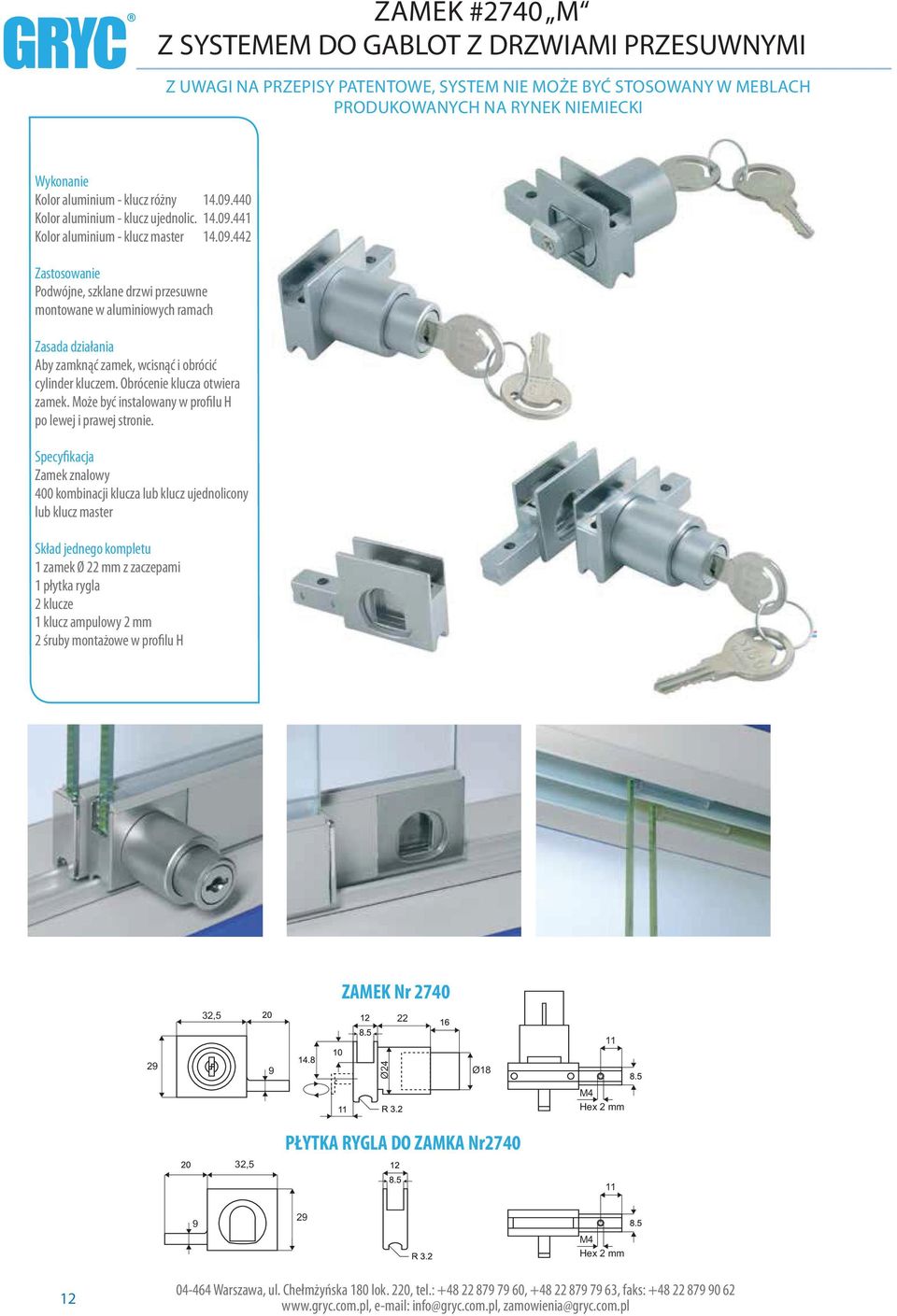

4 Ø24 ZAMEK #2740 M Z YTEMEM DO GABLOT Z DRZWIAMI PRZEUWNYMI Z UWAGI NA PRZEPIY PATENTOWE, YTEM NIE MOŻE BYĆ TOOWANY W MEBLACH PRODUKOWANYCH NA RYNEK NIEMIECKI Kolor aluminium - klucz różny Kolor aluminium - klucz ujednolic Kolor aluminium - klucz master Zastosowanie Podwójne, szklane drzwi przesuwne montowane w aluminiowych ramach Zasada działania Aby zamknąć zamek, wcisnąć i obrócić cylinder kluczem. Obrócenie klucza otwiera zamek. Może być instalowany w profilu H po lewej i prawej stronie. pecyfikacja Zamek znalowy 400 kombinacji klucza lub klucz ujednolicony lub klucz master kład jednego kompletu 1 zamek Ø 22 mm z zaczepami 1 płytka rygla 2 klucze 1 klucz ampulowy 2 mm 2 śruby montażowe w profilu H ZAMEK Nr , Ø18 M4 Hex 2 mm PŁYTKA RYGLA DO ZAMKA Nr , M4 Hex 2 mm

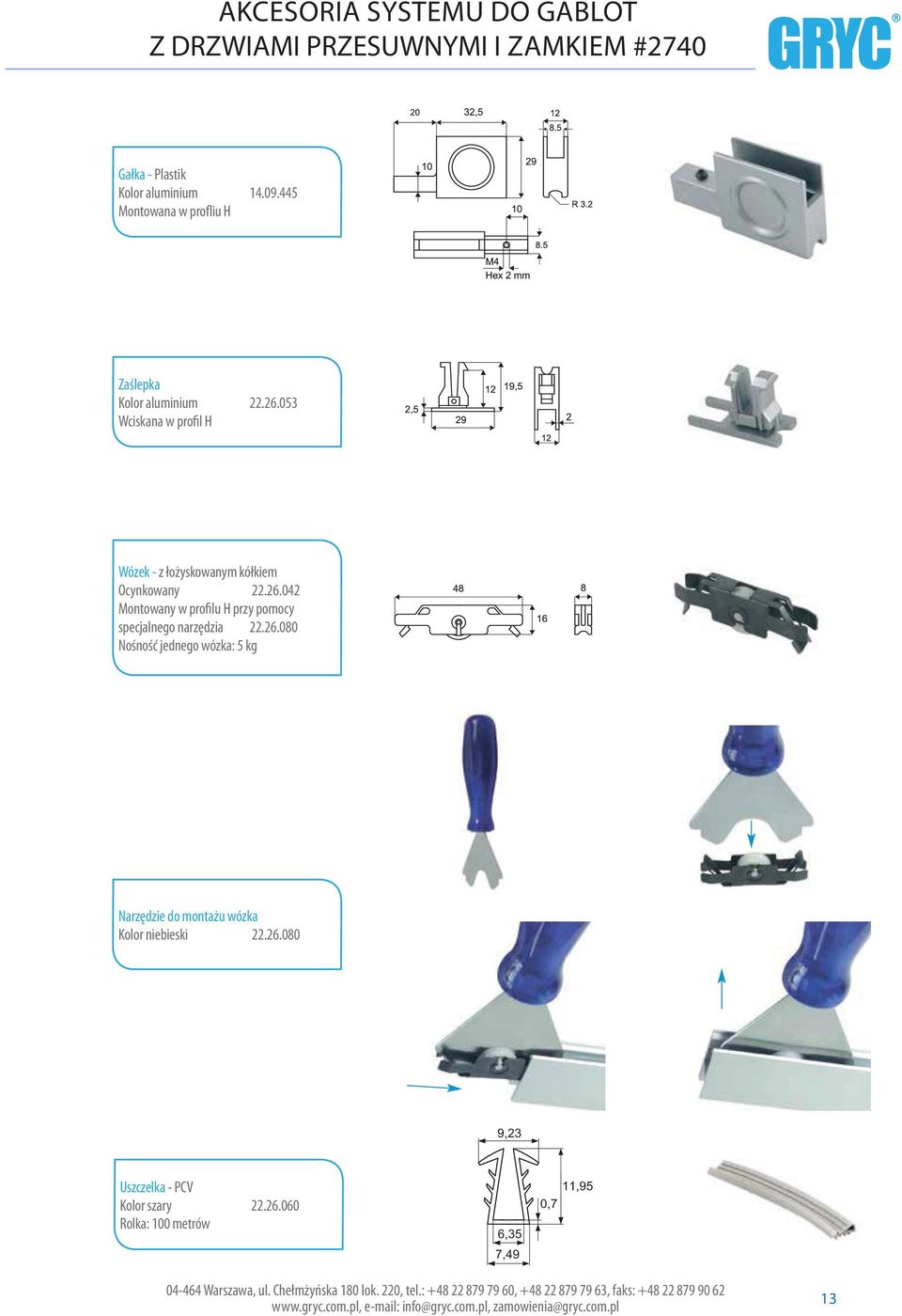

5 AKCEORIA YTEMU DO GABLOT Z DRZWIAMI PRZEUWNYMI I ZAMKIEM #2740 Gałka - Plastik Kolor aluminium Montowana w profliu H Zaślepka Kolor aluminium Wciskana w profil H Wózek - z łożyskowanym kółkiem Ocynkowany Montowany w profilu H przy pomocy specjalnego narzędzia Nośność jednego wózka: 5 kg Narzędzie do montażu wózka Kolor niebieski ,23 Uszczelka - PCV Kolor szary Rolka: 100 metrów 6,35 7,4 11,5 0,7 13

6 AKCEORIA YTEMU DO GABLOT Z DRZWIAMI PRZEUWNYMI I ZAMKIEM #2740 toper górny - Plastik Przezroczysty Montowany w górnym profilu E. Zabezpiecza przed wyjęciem szyby. 13,5 zyna dolna - Aluminium Anodowana Profil górny E z prowadnicami pokrytymi filcem - Aluminium Anodowany ,2,5 26,5 15 Profil H do szkła grubości 5-6 mm - Aluminium Anodowany Profil boczny i górny, maskujący - Aluminium Anodowany ,2 33,3 16 zyna dolna- Aluminium Anodowana ,5 27,3 13 Uszczelka boczna - PCV Przezroczysta

7 AKCEORIA YTEMU DO GABLOT Z DRZWIAMI PRZEUWNYMI I ZAMKIEM #2740 INTRUKCJA MONTAŻU ZAMKA #2740 Z ramą i wysokim dolnym prowadzeniem (jak na rys.) GW = ((W 2,50 mm) + 30 mm) x 0,5 W = szerokość wewnętrzna szafki GW = szerokość tafli szklanej H = wysokość wewnętrzna szafki GH = wysokość tafli szkła A B A Rama Nałożenie Z uszczelkami bocznymi Odjąć 10 mm od wyniku GW na uszczelki boczne GH = H 40 mm Profil+ wentylacja Bez ramy i z niskim dolnym prowadzeniem GW = (W + 30 mm) x 0,5 Nałożenie Z uszczelkami bocznymi Odjąć 10 mm od wyniku GW na uszczelki boczne GH = H 32 mm Profil+ wentylacja B T T T K E D F A Pr ofli górny E z filcem # G H G D C E E F E B tper górny # C Zaślepka # K D Uszczelk a # E W ózek # F z yna dolna # G Pr ofil H # H Zamek #2740 M z zaczepem ry glującym K Gałka # T M M z yna dolna # Pr ofil Górny i bocz ny maskujący # T Uszczelk a # PROWADNICE DO ZKLANYCH DRZWI PRZEUWNYCH Materiał Tworzywo Grubość szkła 4 mm Frezowanie lub 7 mm odpowiednio do wysokości listwy. Prowadnica E górna wpuszczana. zer. mm, h- mm Biała 1 mb Biała 2 mb Czarna 2,4 mb Prowadnica E dolna wpuszczana. zer. mm, h-7 mm Biała 1 mb Biała 2 mb Czarna 2,4 mb Inne kolory i długości dostępne na zamówienie 7 Profil górny Profil dolny 15
