Przegląd asortymentu / Porównanie techniczne Lift Advanced Przegląd Pozostałe okucia do klap Przegląd

Transkrypt

1 238

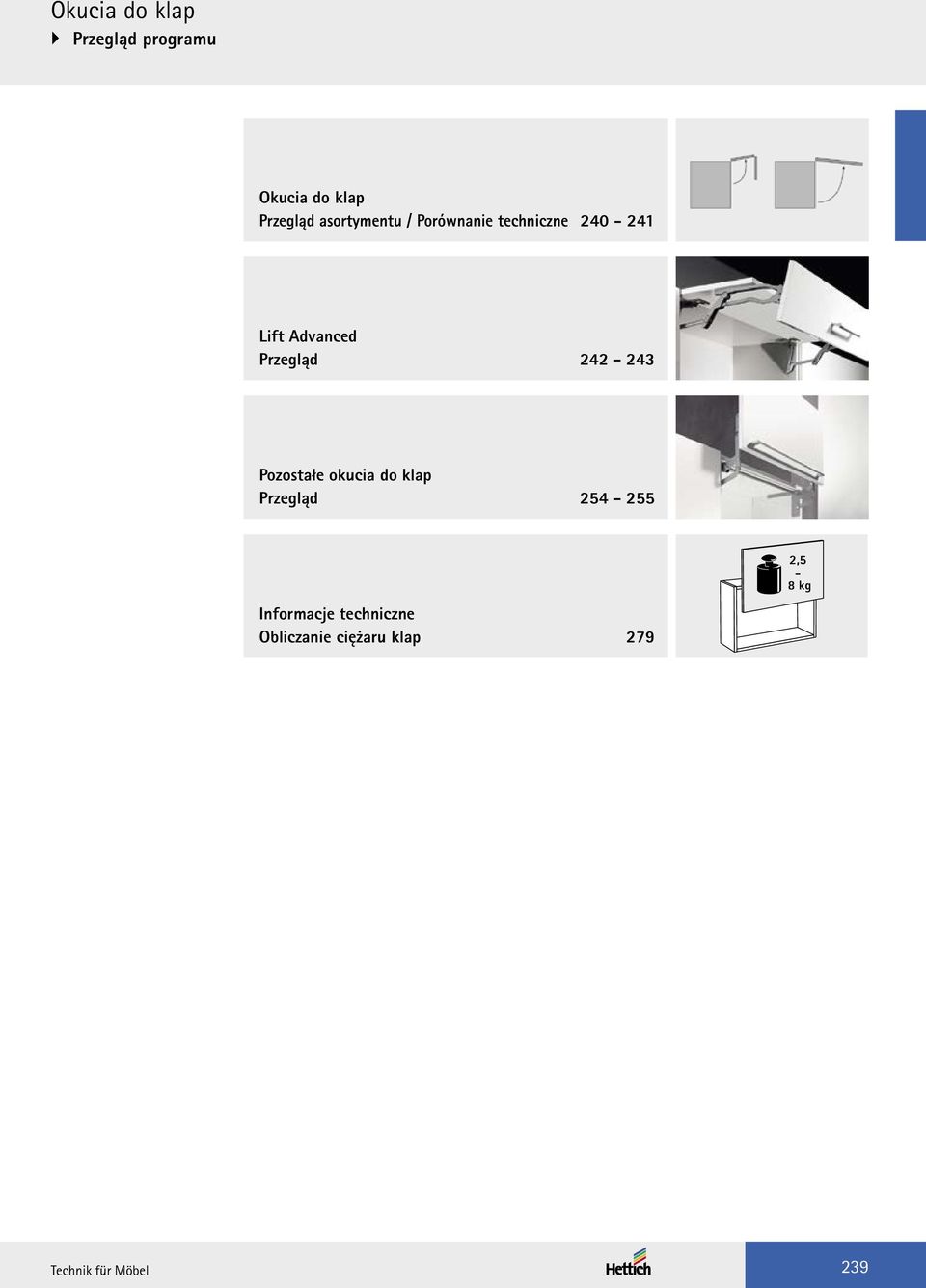

2 Okucia do klap Przegląd programu Okucia do klap Przegląd asortymentu / Porównanie techniczne Lift dvanced Przegląd Pozostałe okucia do klap Przegląd ,5 8 kg Informacje techniczne Obliczanie ciężaru klap 279 Technik für Möbel 239

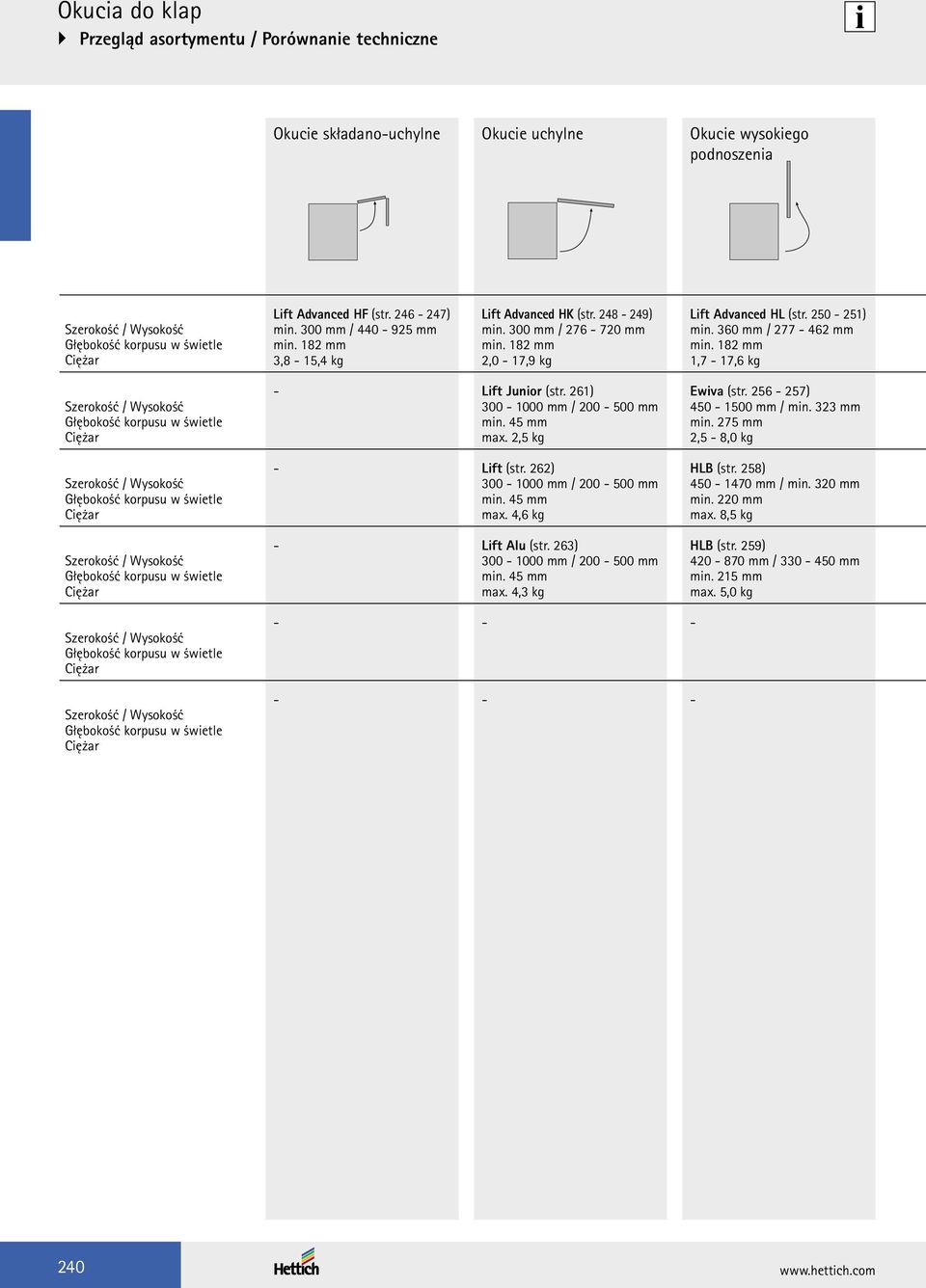

3 Okucia do klap Przegląd asortymentu / Porównanie techniczne Okucie składanouchylne Okucie uchylne Okucie wysokiego podnoszenia Szerokość / Wysokość Głębokość korpusu w świetle Ciężar Lift dvanced H (str ) min. 300 mm / mm min. 182 mm 3,8 15,4 kg Lift dvanced HK (str ) min. 300 mm / mm min. 182 mm 2,0 17,9 kg Lift dvanced HL (str ) min. 360 mm / mm min. 182 mm 1,7 17,6 kg Szerokość / Wysokość Głębokość korpusu w świetle Ciężar Lift Junior (str. 261) mm / mm min. 45 mm max. 2,5 kg Ewiva (str ) mm / min. 3 mm min. 275 mm 2,5 8,0 kg Szerokość / Wysokość Głębokość korpusu w świetle Ciężar Lift (str. 262) mm / mm min. 45 mm max. 4,6 kg HL (str. 258) mm / min. 0 mm min. 220 mm max. 8,5 kg Szerokość / Wysokość Głębokość korpusu w świetle Ciężar Lift lu (str. 263) mm / mm min. 45 mm max. 4,3 kg HL (str. 259) mm / mm min. 215 mm max. 5,0 kg Szerokość / Wysokość Głębokość korpusu w świetle Ciężar Szerokość / Wysokość Głębokość korpusu w świetle Ciężar 240

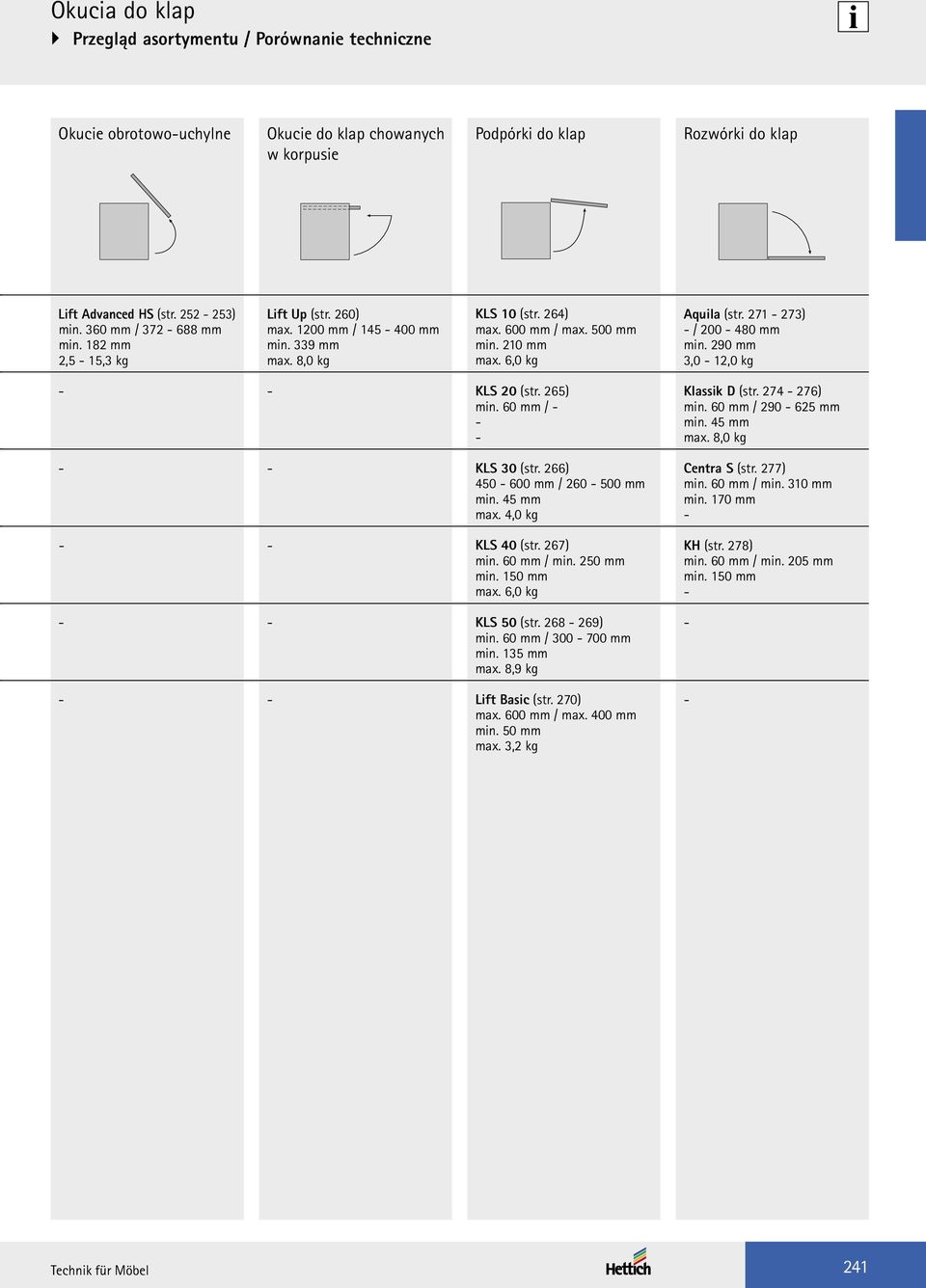

4 Okucia do klap Przegląd asortymentu / Porównanie techniczne Okucie obrotowouchylne Okucie do klap chowanych w korpusie Podpórki do klap Rozwórki do klap Lift dvanced HS (str ) min. 360 mm / mm min. 182 mm 2,5 15,3 kg Lift Up (str. 260) max mm / mm min. 339 mm max. 8,0 kg KLS 10 (str. 264) max. 600 mm / max. 500 mm min. 210 mm max. 6,0 kg quila (str ) / mm min. 290 mm 3,0 12,0 kg KLS 20 (str. 265) min. 60 mm / Klassik D (str ) min. 60 mm / mm min. 45 mm max. 8,0 kg KLS 30 (str. 266) mm / mm min. 45 mm max. 4,0 kg Centra S (str. 277) min. 60 mm / min. 310 mm min. 170 mm KLS 40 (str. 267) min. 60 mm / min. 250 mm min. 150 mm max. 6,0 kg KH (str. 278) min. 60 mm / min. 205 mm min. 150 mm KLS 50 (str ) min. 60 mm / mm min. 135 mm max. 8,9 kg Lift asic (str. 270) max. 600 mm / max. 400 mm min. 50 mm max. 3,2 kg Technik für Möbel 241

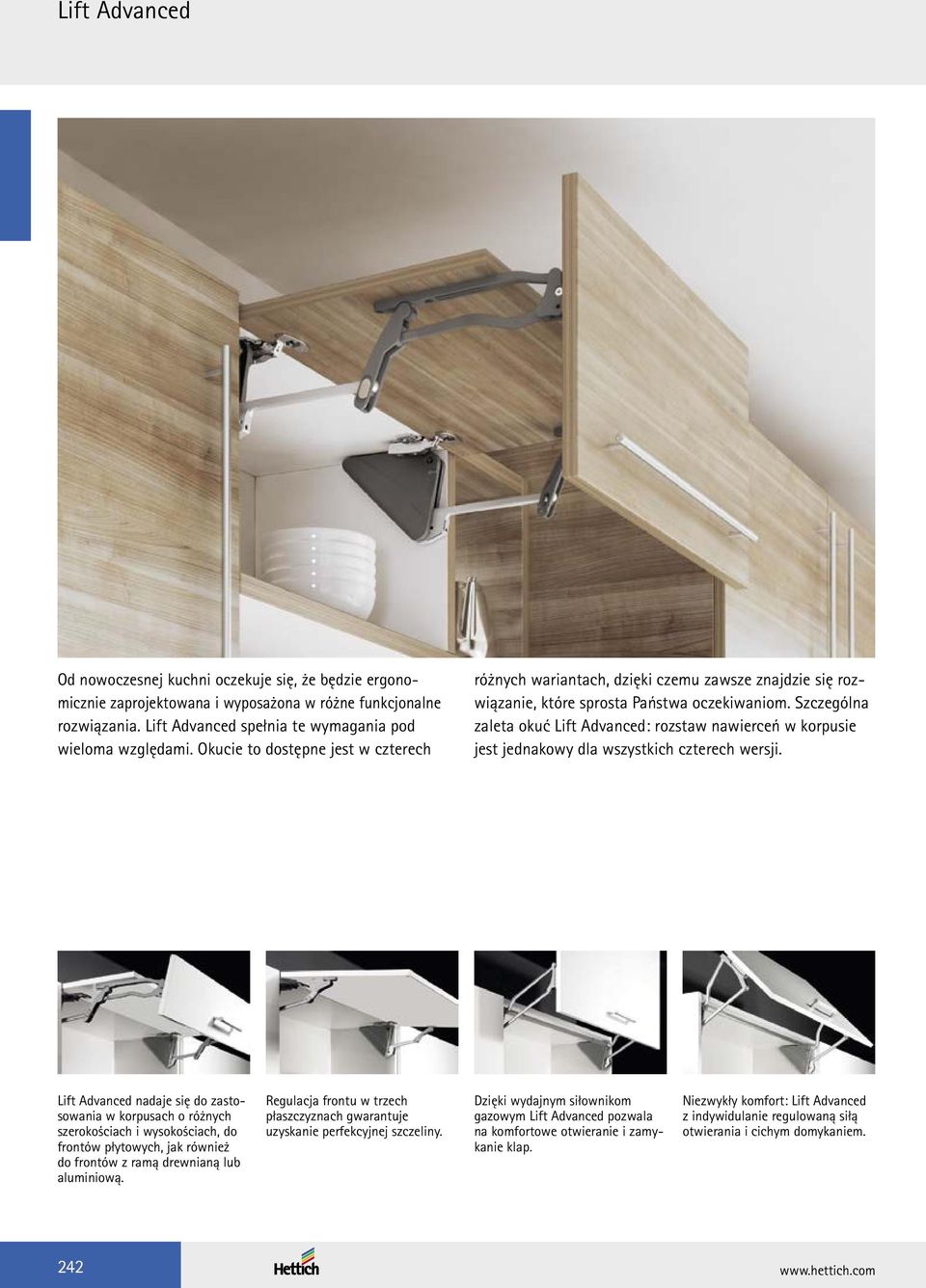

5 Lift dvanced Od nowoczesnej kuchni oczekuje się, że będzie ergonomicznie zaprojektowana i wyposażona w różne funkcjonalne rozwiązania. Lift dvanced spełnia te wymagania pod wieloma względami. Okucie to dostępne jest w czterech różnych wariantach, dzięki czemu zawsze znajdzie się rozwiązanie, które sprosta Państwa oczekiwaniom. Szczególna zaleta okuć Lift dvanced: rozstaw nawierceń w korpusie jest jednakowy dla wszystkich czterech wersji. Lift dvanced nadaje się do zastosowania w korpusach o różnych szerokościach i wysokościach, do frontów płytowych, jak również do frontów z ramą drewnianą lub aluminiową. Regulacja frontu w trzech płaszczyznach gwarantuje uzyskanie perfekcyjnej szczeliny. Dzięki wydajnym siłownikom gazowym Lift dvanced pozwala na komfortowe otwieranie i zamykanie klap. Niezwykły komfort: Lift dvanced z indywidulanie regulowaną siłą otwierania i cichym domykaniem

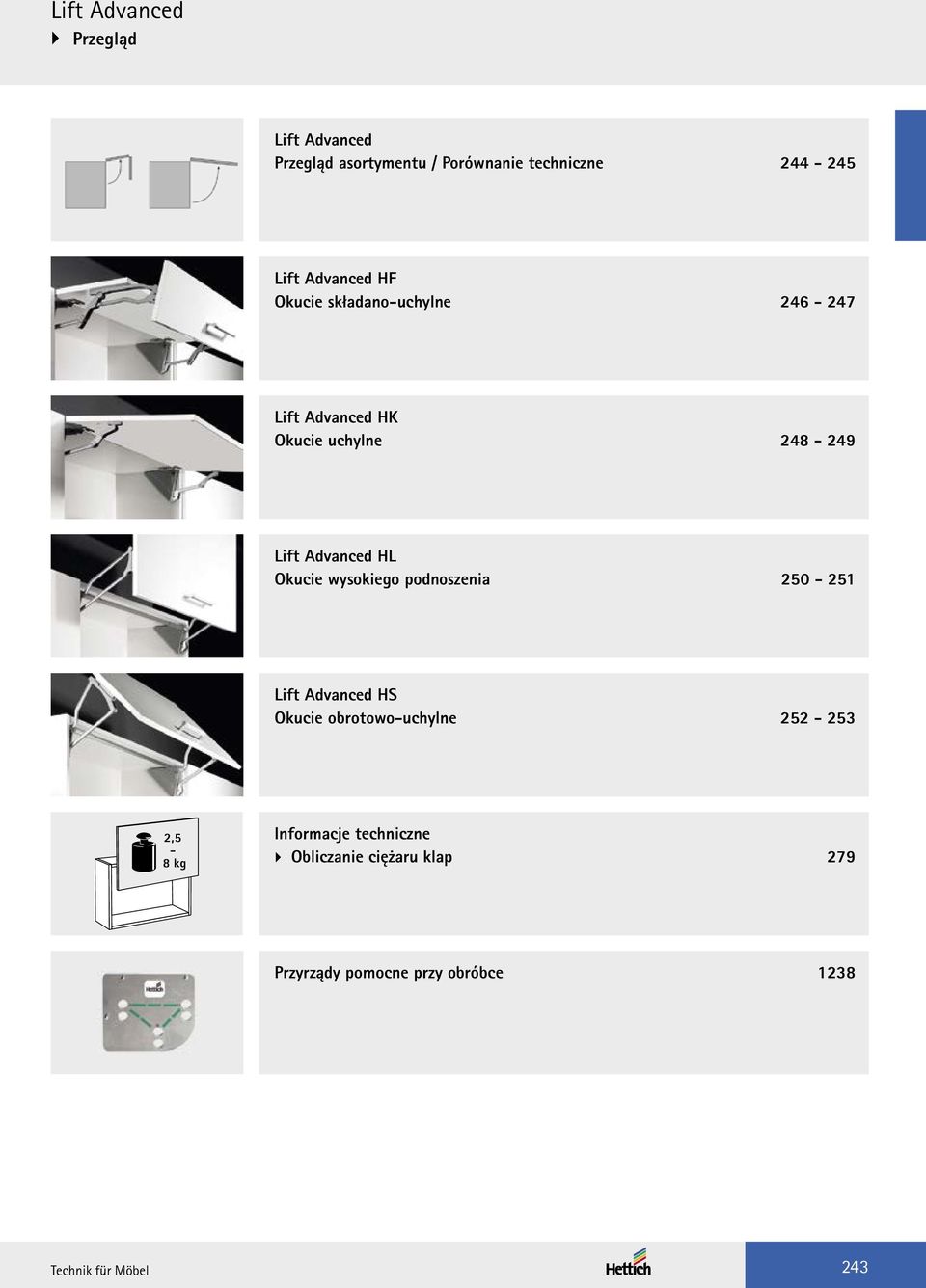

6 Lift dvanced Przegląd Lift dvanced Przegląd asortymentu / Porównanie techniczne Lift dvanced H Okucie składanouchylne Lift dvanced HK Okucie uchylne Lift dvanced HL Okucie wysokiego podnoszenia Lift dvanced HS Okucie obrotowouchylne ,5 8 kg Informacje techniczne Obliczanie ciężaru klap 279 Przyrządy pomocne przy obróbce 1238 Technik für Möbel 243

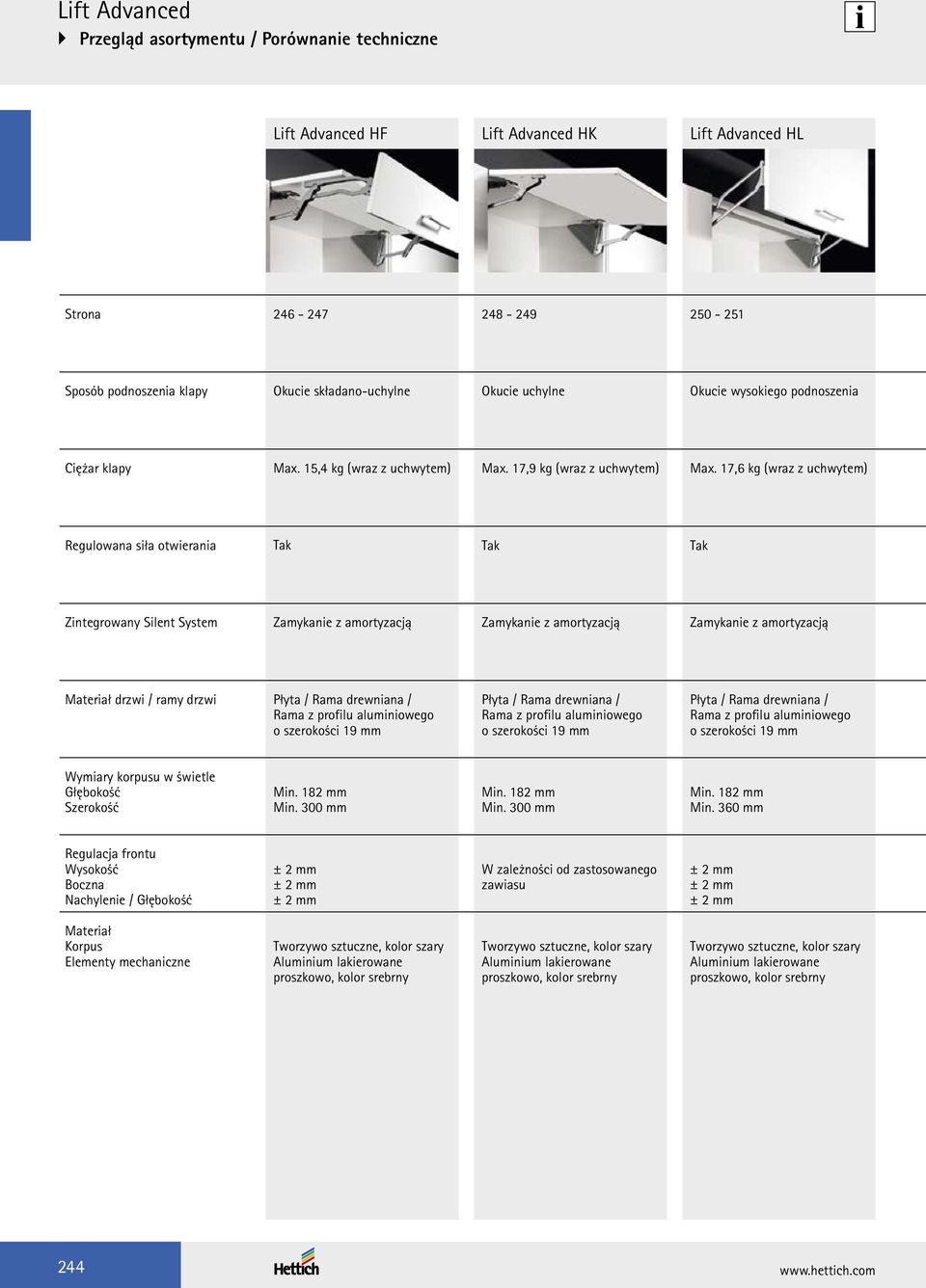

7 Lift dvanced Przegląd asortymentu / Porównanie techniczne Lift dvanced H Lift dvanced HK Lift dvanced HL Strona Sposób podnoszenia klapy Okucie składanouchylne Okucie uchylne Okucie wysokiego podnoszenia Ciężar klapy Max. 15,4 kg (wraz z uchwytem) Max. 17,9 kg (wraz z uchwytem) Max. 17,6 kg (wraz z uchwytem) Regulowana siła otwierania Tak Tak Tak Zintegrowany Silent System Zamykanie z amortyzacją Zamykanie z amortyzacją Zamykanie z amortyzacją Materiał drzwi / ramy drzwi Płyta / Rama drewniana / Rama z profilu aluminiowego o szerokości 19 mm Płyta / Rama drewniana / Rama z profilu aluminiowego o szerokości 19 mm Płyta / Rama drewniana / Rama z profilu aluminiowego o szerokości 19 mm Wymiary korpusu w świetle Głębokość Szerokość Min. 182 mm Min. 300 mm Min. 182 mm Min. 300 mm Min. 182 mm Min. 360 mm Regulacja frontu Wysokość oczna Nachylenie / Głębokość ± 2 mm ± 2 mm ± 2 mm W zależności od zastosowanego zawiasu ± 2 mm ± 2 mm ± 2 mm Materiał Korpus Elementy mechaniczne Tworzywo sztuczne, kolor szary luminium lakierowane proszkowo, kolor srebrny Tworzywo sztuczne, kolor szary luminium lakierowane proszkowo, kolor srebrny Tworzywo sztuczne, kolor szary luminium lakierowane proszkowo, kolor srebrny 244

8 Lift dvanced Przegląd asortymentu / Porównanie techniczne Lift dvanced HS Okucie obrotowouchylne Max. 15,3 kg (wraz z uchwytem) Tak Zamykanie z amortyzacją Płyta / Rama drewniana / Rama z profilu aluminiowego o szerokości 19 mm Min. 182 mm Min. 360 mm ± 2 mm ± 2 mm ± 2 mm Tworzywo sztuczne, kolor szary luminium lakierowane proszkowo, kolor srebrny Technik für Möbel 245

9 Lift dvanced Okucie składanouchylne Lift dvanced H CD Do frontów płytowych lub frontów z ramą drewnianą lub ramą z profili aluminiowych o szerokości 19 mm Regulowana siła otwierania Zintegrowany Silent System wyhamowany ruch w kierunku zamykania Ciężar klapy wraz z z uchwytem 3,8 15,4 kg (siłowniki gazowe należy zamawiać oddzielnie, patrz poniżej) Niesymetryczny podział klap możliwy jest przy wysokości korpusu w świetle od 490 mm Zaleca się stosowanie zawiasów do szybkiego montażu o kącie otwarcia min. 110 np. Sensys 8645i lub Intermat 9943, patrz strona Regulacja frontu w trzech płaszczyznach: wysokość ± 2 mm, boczna ± 2 mm, nachylenie / głębokość ± 2 mm Poprzeczka lub zawias środkowy nie jest konieczny luminium lakierowane proszkowo, kolor srebrny / tworzywo sztuczne, kolor szary Szablon do nawierceń korpusu, patrz strona 1238 Lift dvanced H Komplet składa się z: 1 kpl. okucia do klap, prawe i lewe 1 kpl. zaślepek, prawa i lewa Materiałów do mocowania rt. nr j.op kpl kpl kpl kpl kpl. Siłownik gazowy do indywidualnego dopasowania do ciężarów klap Prosty montaż i demontaż Wskazówka: jeśli wg. tabeli możliwe będzie zastosowanie dwóch siłowników gazowych należy wybrać ten mocniejszy Komplet składa się z: 2 szt. siłowników gazowych Siła działania siłowników gazowych N 4,4 5,8 kg 4,0 6,0 kg kpl. 5,1 6,6 kg 4,5 6,7 kg 3,8 5,8 kg 4,0 5,2 kg kpl. 6,0 8,0 kg 5,3 7,6 kg 4,6 7,0 kg 4,6 5,9 kg 4,0 5,5 kg kpl. 6,8 9,2 kg 6,2 8,6 kg 5,9 8,0 kg 5,3 6,7 kg 4,9 6,5 kg kpl. 7,8 10,2 kg 7,0 9,3 kg 6,9 8,9 kg 5,9 7,4 kg 5,5 7,0 kg kpl. 8,9 11,2 kg 8,0 10,3 kg 8,0 9,9 kg 6,7 8,3 kg 6,0 7,7 kg kpl. 10,5 12,6 kg 9,1 11,4 kg 8,8 10,8 kg 7,8 9,3 kg 6,9 8,7 kg kpl. 12,2 14,2 kg 10,5 12,6 kg 10,1 12,0 kg 8,5 10,4 kg 7,9 9,8 kg kpl. 13,2 15,0 kg 11,7 13,6 kg 11,1 12,9 kg 9,4 11,2 kg 8,7 10,5 kg kpl. 13,8 15,4 kg 12,3 14,1 kg 11,6 13,5 kg 10,0 11,8 kg 9,3 11,0 kg kpl. 13,3 14,6 kg 12,6 14,4 kg 10,8 12,7 kg 10,1 11,7 kg kpl. 13,4 15,2 kg 11,8 13,6 kg 10,7 12,6 kg kpl. rt. nr j.op

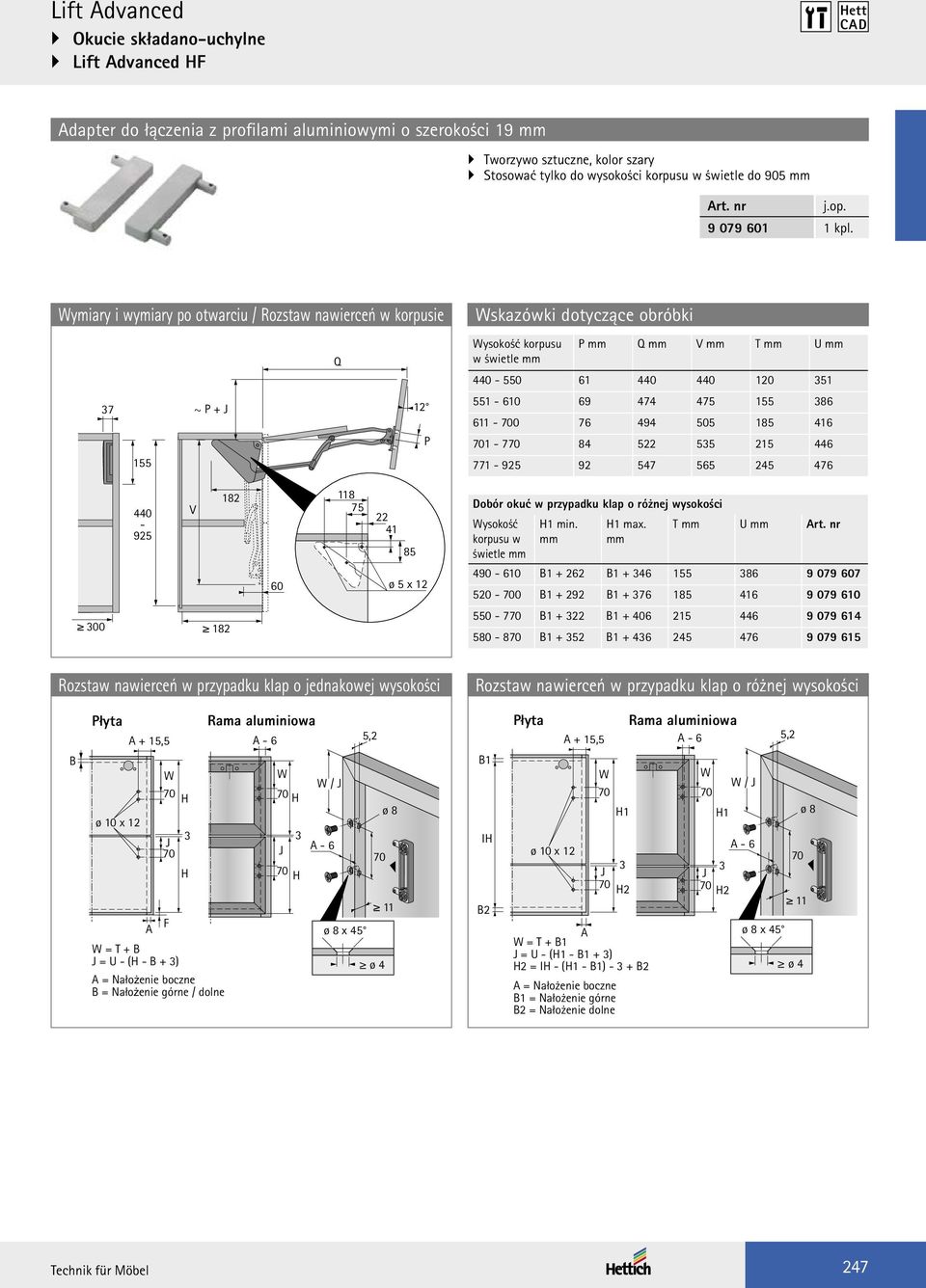

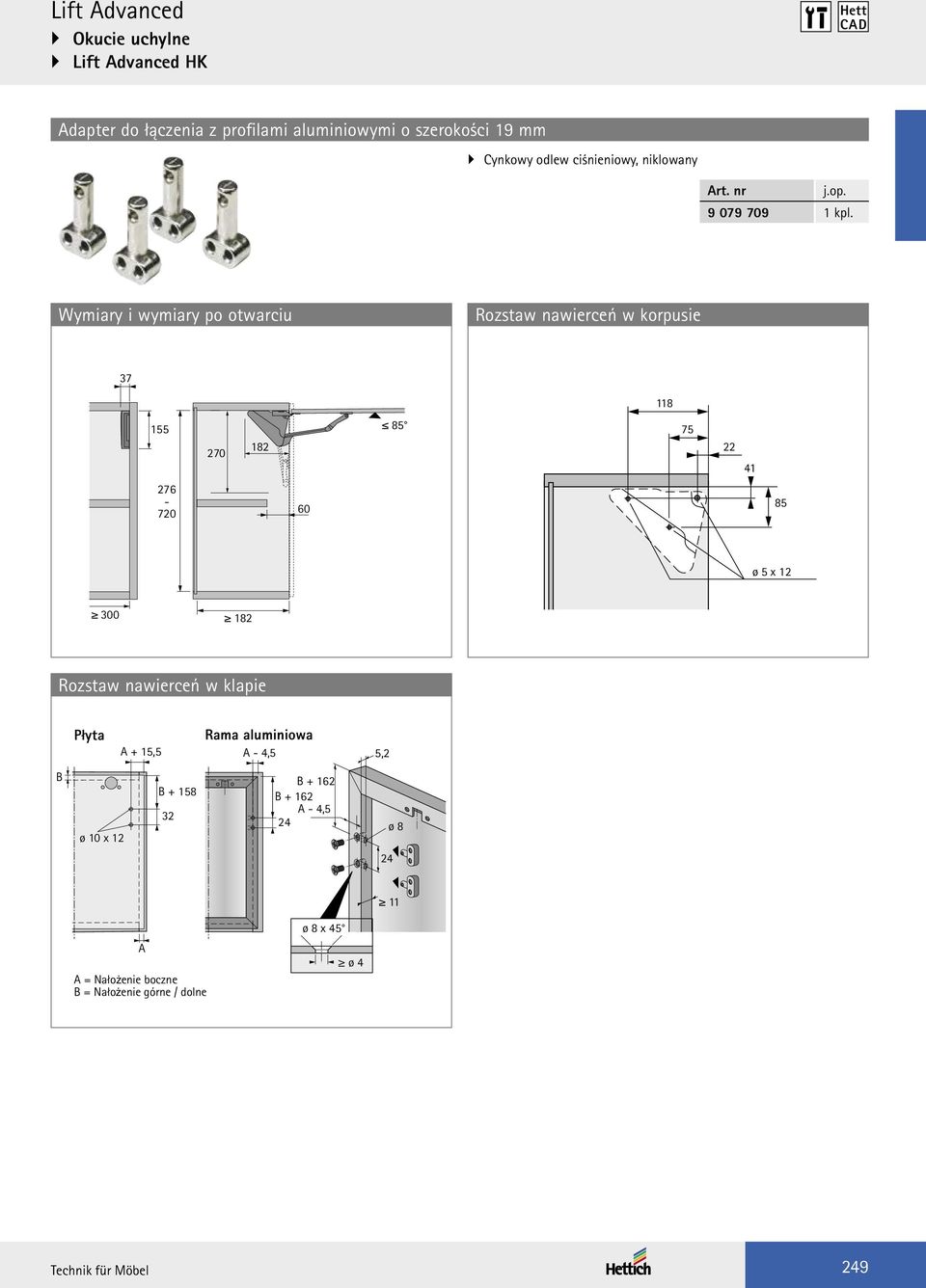

10 Lift dvanced Okucie składanouchylne Lift dvanced H CD dapter do łączenia z profilami aluminiowymi o szerokości 19 mm Tworzywo sztuczne, kolor szary Stosować tylko do wysokości korpusu w świetle do 905 mm rt. nr j.op kpl. Wymiary i wymiary po otwarciu / Rozstaw nawierceń w korpusie Q 37 ~ P + J 12 P 155 Wskazówki dotyczące obróbki P mm Q mm V mm T mm U mm V ø 5 x 12 Dobór okuć w przypadku klap o różnej wysokości Wysokość H1 min. H1 max. T mm U mm rt. nr korpusu w świetle mm mm mm Rozstaw nawierceń w przypadku klap o jednakowej wysokości Rozstaw nawierceń w przypadku klap o różnej wysokości Płyta ø 10 x ,5 W 70 H 3 J 70 H W = T + J = U (H + 3) = Nałożenie boczne = Nałożenie górne / dolne Rama aluminiowa 6 W 70 H J 3 70 H W / J 6 ø 8 x 45 5,2 70 ø 8 11 ø 4 1 IH 2 Płyta ø 10 x ,5 W 70 H1 3 J 70 H2 W = T + 1 J = U (H ) H2 = IH (H1 1) = Nałożenie boczne 1 = Nałożenie górne 2 = Nałożenie dolne Rama aluminiowa 6 W W / J 70 H1 3 J 70 H2 6 ø 8 x 45 5, ø 4 ø 8 Technik für Möbel 247

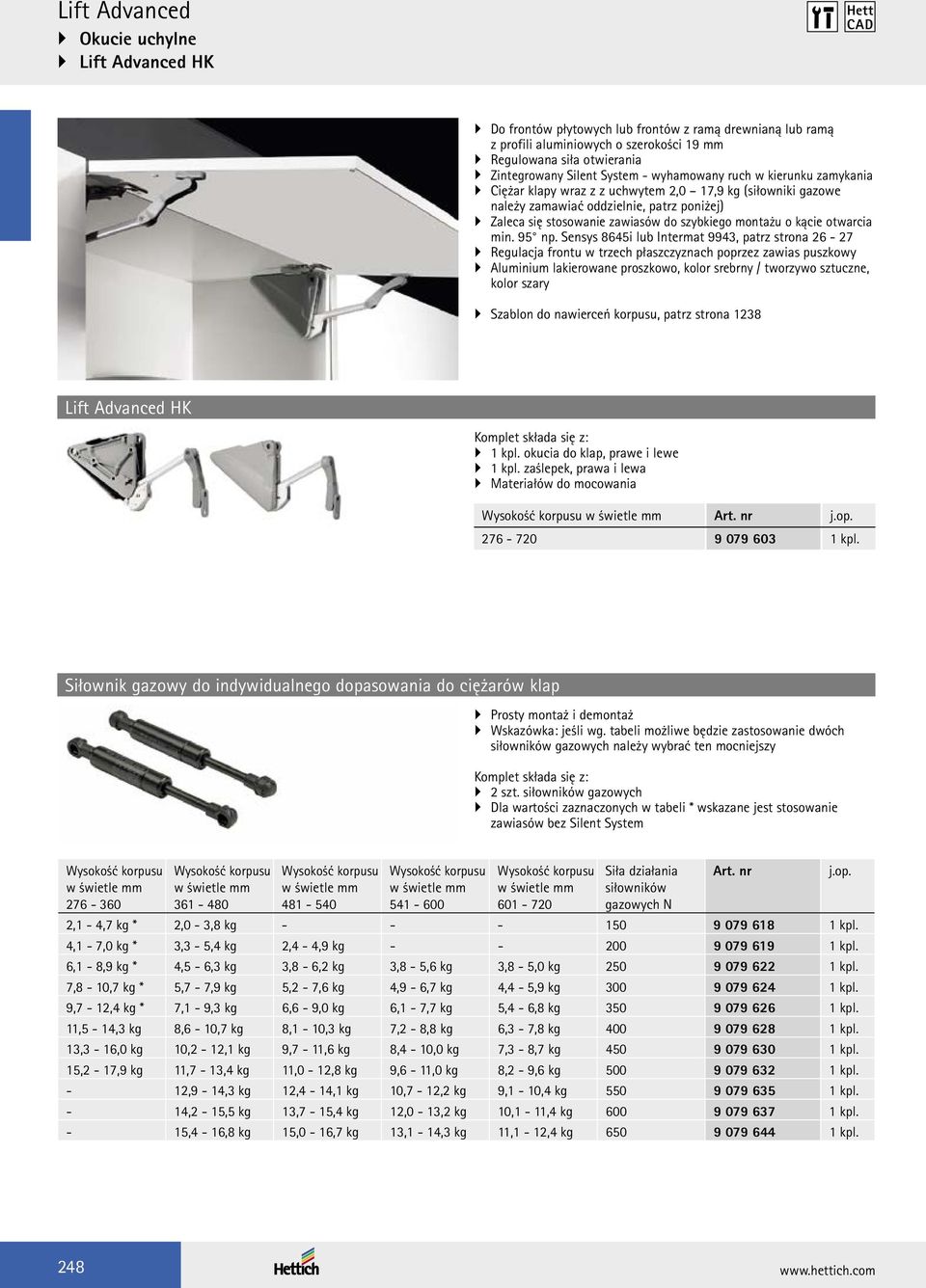

11 Lift dvanced Okucie uchylne Lift dvanced HK CD Do frontów płytowych lub frontów z ramą drewnianą lub ramą z profili aluminiowych o szerokości 19 mm Regulowana siła otwierania Zintegrowany Silent System wyhamowany ruch w kierunku zamykania Ciężar klapy wraz z z uchwytem 2,0 17,9 kg (siłowniki gazowe należy zamawiać oddzielnie, patrz poniżej) Zaleca się stosowanie zawiasów do szybkiego montażu o kącie otwarcia min. 95 np. Sensys 8645i lub Intermat 9943, patrz strona Regulacja frontu w trzech płaszczyznach poprzez zawias puszkowy luminium lakierowane proszkowo, kolor srebrny / tworzywo sztuczne, kolor szary Szablon do nawierceń korpusu, patrz strona 1238 Lift dvanced HK Komplet składa się z: 1 kpl. okucia do klap, prawe i lewe 1 kpl. zaślepek, prawa i lewa Materiałów do mocowania rt. nr j.op kpl. Siłownik gazowy do indywidualnego dopasowania do ciężarów klap Prosty montaż i demontaż Wskazówka: jeśli wg. tabeli możliwe będzie zastosowanie dwóch siłowników gazowych należy wybrać ten mocniejszy Komplet składa się z: 2 szt. siłowników gazowych Dla wartości zaznaczonych w tabeli * wskazane jest stosowanie zawiasów bez Silent System Siła działania siłowników gazowych N 2,1 4,7 kg * 2,0 3,8 kg kpl. 4,1 7,0 kg * 3,3 5,4 kg 2,4 4,9 kg kpl. 6,1 8,9 kg * 4,5 6,3 kg 3,8 6,2 kg 3,8 5,6 kg 3,8 5,0 kg kpl. 7,8 10,7 kg * 5,7 7,9 kg 5,2 7,6 kg 4,9 6,7 kg 4,4 5,9 kg kpl. 9,7 12,4 kg * 7,1 9,3 kg 6,6 9,0 kg 6,1 7,7 kg 5,4 6,8 kg kpl. 11,5 14,3 kg 8,6 10,7 kg 8,1 10,3 kg 7,2 8,8 kg 6,3 7,8 kg kpl. 13,3 16,0 kg 10,2 12,1 kg 9,7 11,6 kg 8,4 10,0 kg 7,3 8,7 kg kpl. 15,2 17,9 kg 11,7 13,4 kg 11,0 12,8 kg 9,6 11,0 kg 8,2 9,6 kg kpl. 12,9 14,3 kg 12,4 14,1 kg 10,7 12,2 kg 9,1 10,4 kg kpl. 14,2 15,5 kg 13,7 15,4 kg 12,0 13,2 kg 10,1 11,4 kg kpl. 15,4 16,8 kg 15,0 16,7 kg 13,1 14,3 kg 11,1 12,4 kg kpl. rt. nr j.op

12 Lift dvanced Okucie uchylne Lift dvanced HK CD dapter do łączenia z profilami aluminiowymi o szerokości 19 mm Cynkowy odlew ciśnieniowy, niklowany rt. nr j.op kpl. Wymiary i wymiary po otwarciu Rozstaw nawierceń w korpusie ø 5 x Rozstaw nawierceń w klapie Płyta + 15,5 Rama aluminiowa 4,5 5,2 ø 10 x ,5 24 ø = Nałożenie boczne = Nałożenie górne / dolne ø 8 x 45 ø 4 Technik für Möbel 249

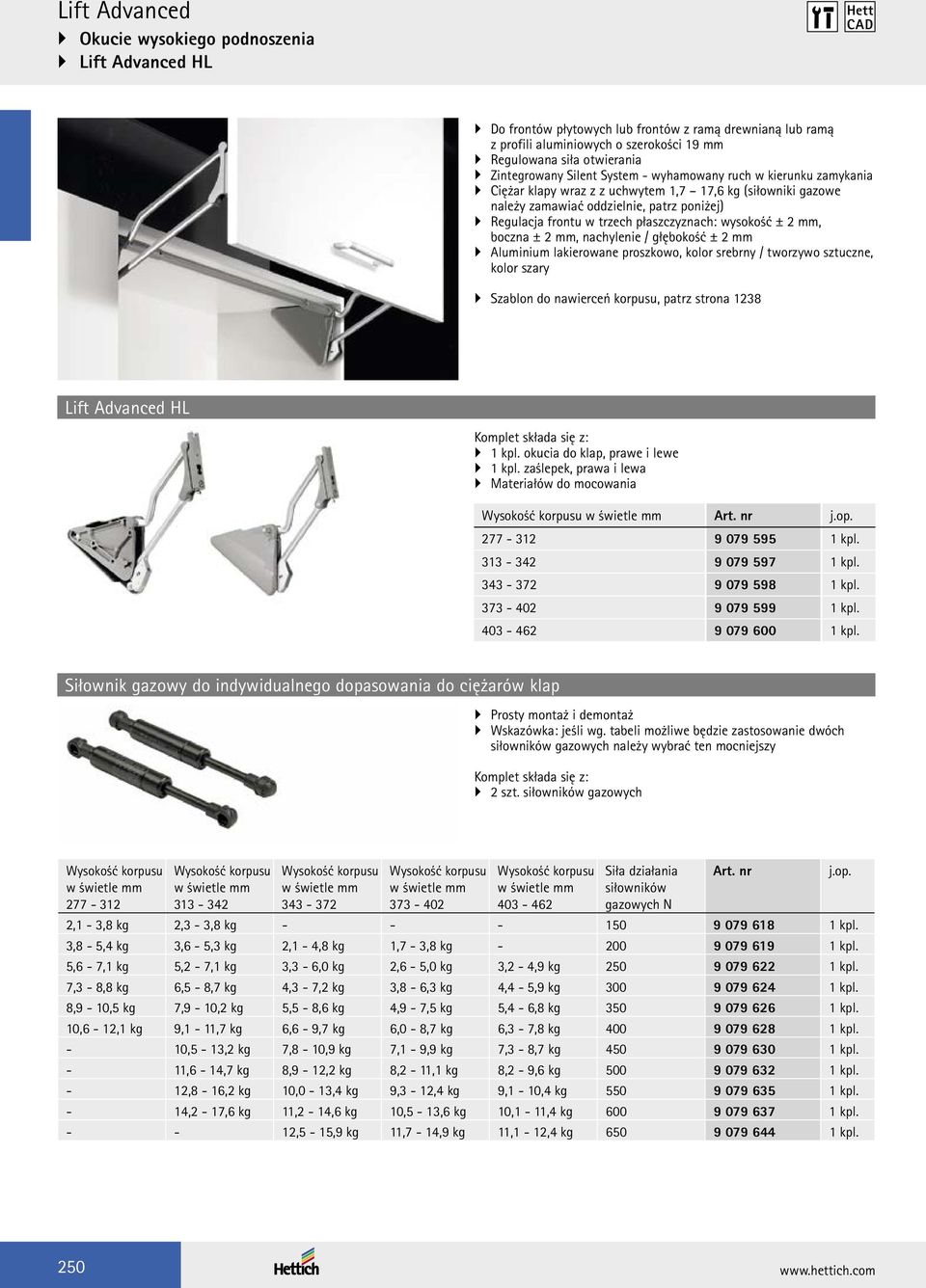

13 Lift dvanced Okucie wysokiego podnoszenia Lift dvanced HL CD Do frontów płytowych lub frontów z ramą drewnianą lub ramą z profili aluminiowych o szerokości 19 mm Regulowana siła otwierania Zintegrowany Silent System wyhamowany ruch w kierunku zamykania Ciężar klapy wraz z z uchwytem 1,7 17,6 kg (siłowniki gazowe należy zamawiać oddzielnie, patrz poniżej) Regulacja frontu w trzech płaszczyznach: wysokość ± 2 mm, boczna ± 2 mm, nachylenie / głębokość ± 2 mm luminium lakierowane proszkowo, kolor srebrny / tworzywo sztuczne, kolor szary Szablon do nawierceń korpusu, patrz strona 1238 Lift dvanced HL Komplet składa się z: 1 kpl. okucia do klap, prawe i lewe 1 kpl. zaślepek, prawa i lewa Materiałów do mocowania rt. nr j.op kpl kpl kpl kpl kpl. Siłownik gazowy do indywidualnego dopasowania do ciężarów klap Prosty montaż i demontaż Wskazówka: jeśli wg. tabeli możliwe będzie zastosowanie dwóch siłowników gazowych należy wybrać ten mocniejszy Komplet składa się z: 2 szt. siłowników gazowych Siła działania siłowników gazowych N 2,1 3,8 kg 2,3 3,8 kg kpl. 3,8 5,4 kg 3,6 5,3 kg 2,1 4,8 kg 1,7 3,8 kg kpl. 5,6 7,1 kg 5,2 7,1 kg 3,3 6,0 kg 2,6 5,0 kg 3,2 4,9 kg kpl. 7,3 8,8 kg 6,5 8,7 kg 4,3 7,2 kg 3,8 6,3 kg 4,4 5,9 kg kpl. 8,9 10,5 kg 7,9 10,2 kg 5,5 8,6 kg 4,9 7,5 kg 5,4 6,8 kg kpl. 10,6 12,1 kg 9,1 11,7 kg 6,6 9,7 kg 6,0 8,7 kg 6,3 7,8 kg kpl. 10,5 13,2 kg 7,8 10,9 kg 7,1 9,9 kg 7,3 8,7 kg kpl. 11,6 14,7 kg 8,9 12,2 kg 8,2 11,1 kg 8,2 9,6 kg kpl. 12,8 16,2 kg 10,0 13,4 kg 9,3 12,4 kg 9,1 10,4 kg kpl. 14,2 17,6 kg 11,2 14,6 kg 10,5 13,6 kg 10,1 11,4 kg kpl. 12,5 15,9 kg 11,7 14,9 kg 11,1 12,4 kg kpl. rt. nr j.op

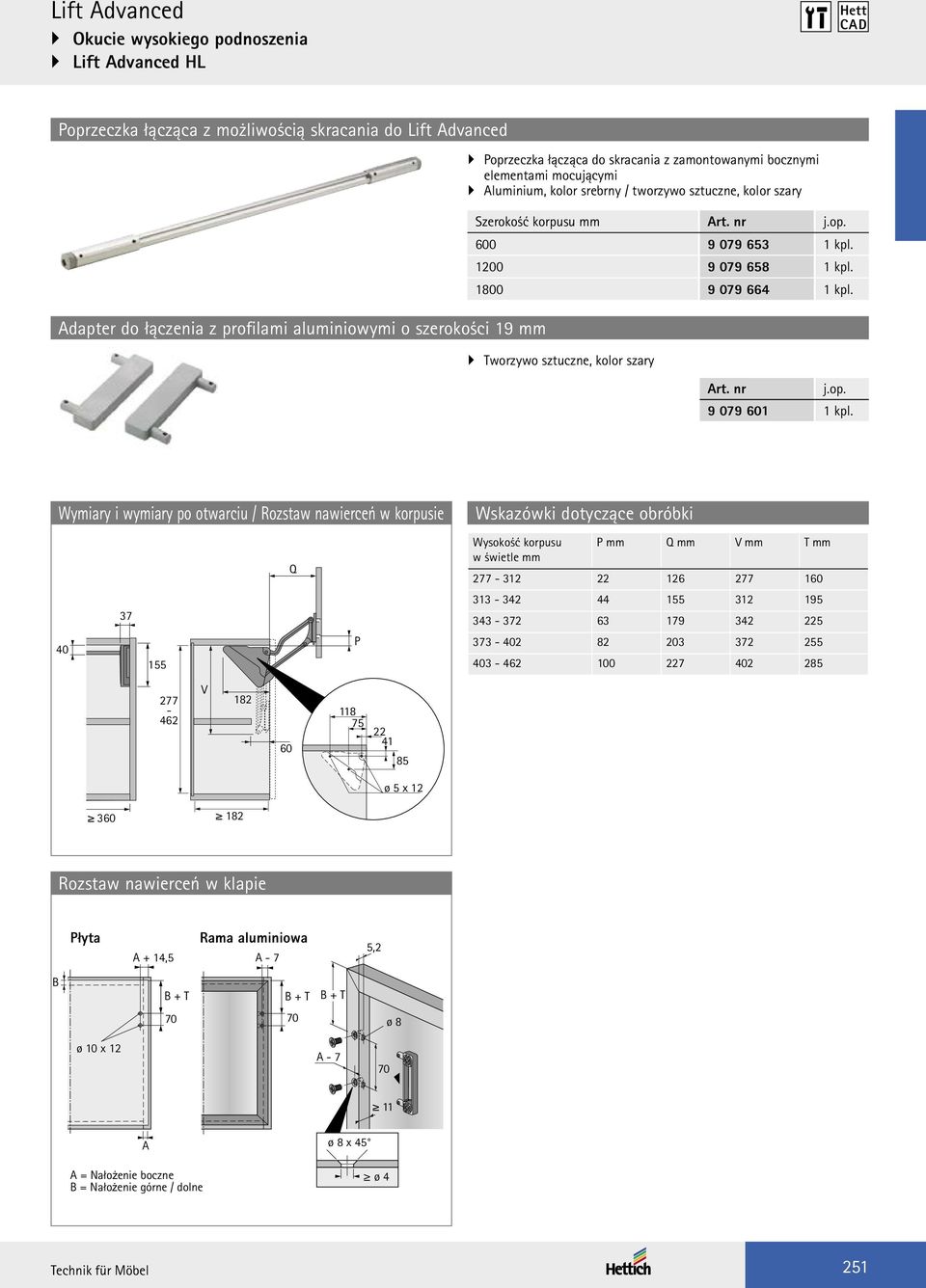

14 Lift dvanced Okucie wysokiego podnoszenia Lift dvanced HL CD Poprzeczka łącząca z możliwością skracania do Lift dvanced dapter do łączenia z profilami aluminiowymi o szerokości 19 mm Poprzeczka łącząca do skracania z zamontowanymi bocznymi elementami mocującymi luminium, kolor srebrny / tworzywo sztuczne, kolor szary Szerokość korpusu mm rt. nr j.op kpl kpl kpl. Tworzywo sztuczne, kolor szary rt. nr j.op kpl. Wymiary i wymiary po otwarciu / Rozstaw nawierceń w korpusie Q 37 P Wskazówki dotyczące obróbki P mm Q mm V mm T mm V ø 5 x Rozstaw nawierceń w klapie Płyta + 14,5 Rama aluminiowa 7 5,2 + T + T + T ø 8 ø 10 x = Nałożenie boczne = Nałożenie górne / dolne ø 8 x 45 ø 4 Technik für Möbel 251

15 Lift dvanced Okucie obrotowouchylne Lift dvanced HS CD Do frontów płytowych lub frontów z ramą drewnianą lub ramą z profili aluminiowych o szerokości 19 mm Regulowana siła otwierania Zintegrowany Silent System wyhamowany ruch w kierunku zamykania Ciężar klapy wraz z z uchwytem 2,5 15,3 kg (siłowniki gazowe należy zamawiać oddzielnie, patrz poniżej) Regulacja frontu w trzech płaszczyznach: wysokość ± 2 mm, boczna ± 2 mm, nachylenie / głębokość ± 2 mm luminium lakierowane proszkowo, kolor srebrny / tworzywo sztuczne, kolor szary Szablon do nawierceń korpusu, patrz strona 1238 Lift dvanced HS Komplet składa się z: 1 kpl. okucia do klap, prawe i lewe 1 kpl. zaślepek, prawa i lewa Materiałów do mocowania rt. nr j.op kpl. Siłownik gazowy do indywidualnego dopasowania do ciężarów klap Prosty montaż i demontaż Wskazówka: jeśli wg. tabeli możliwe będzie zastosowanie dwóch siłowników gazowych należy wybrać ten mocniejszy Komplet składa się z: 2 szt. siłowników gazowych Siła działania siłowników gazowych N 3,0 4,4 kg 3,2 4,3 kg 2,5 3,9 kg kpl. 4,0 5,4 kg 4,2 5,4 kg 3,4 5,2 kg 3,2 4,8 kg kpl. 5,3 6,7 kg 5,2 6,5 kg 4,4 6,4 kg 4,0 6,1 kg kpl. 6,3 7,9 kg 6,3 7,4 kg 5,4 7,4 kg 4,9 7,1 kg kpl. 7,7 9,1 kg 7,3 8,6 kg 6,5 8,4 kg 5,8 8,2 kg kpl. 8,8 10,3 kg 8,4 9,9 kg 7,5 9,5 kg 6,8 9,1 kg kpl. 10,0 11,5 kg 9,4 10,9 kg 8,6 10,5 kg 7,7 10,0 kg kpl. 11,0 12,6 kg 10,5 12,1 kg 9,6 11,6 kg 8,6 11,6 kg kpl. 12,1 13,8 kg 11,6 13,2 kg 10,7 12,6 kg 9,6 12,6 kg kpl. 13,3 14,9 kg 12,6 14,2 kg 11,7 13,7 kg 10,5 13,5 kg kpl. 13,6 15,3 kg 12,8 14,7 kg 11,4 14,3 kg kpl. rt. nr j.op

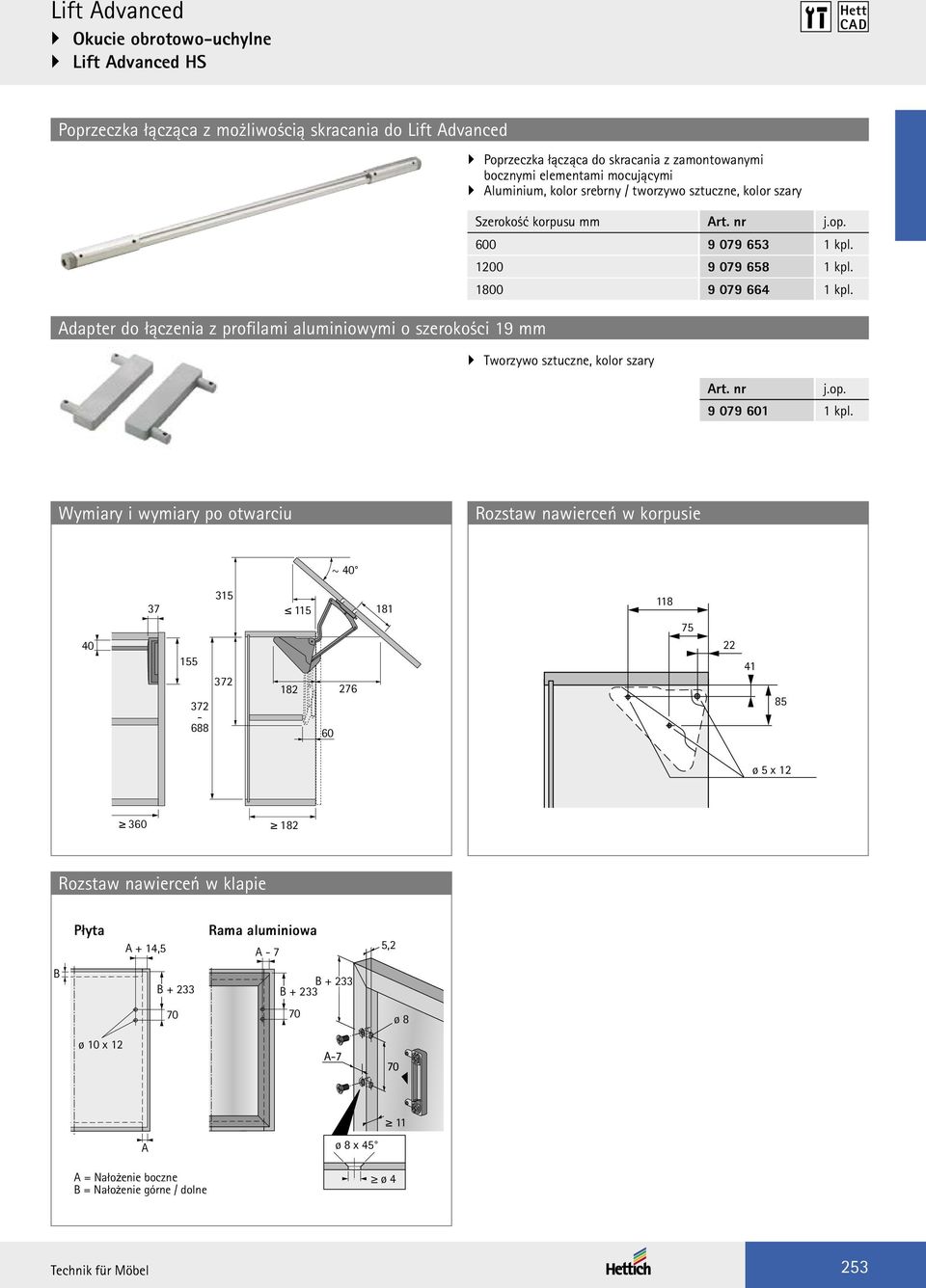

16 Lift dvanced Okucie obrotowouchylne Lift dvanced HS CD Poprzeczka łącząca z możliwością skracania do Lift dvanced dapter do łączenia z profilami aluminiowymi o szerokości 19 mm Poprzeczka łącząca do skracania z zamontowanymi bocznymi elementami mocującymi luminium, kolor srebrny / tworzywo sztuczne, kolor szary Szerokość korpusu mm rt. nr j.op kpl kpl kpl. Tworzywo sztuczne, kolor szary rt. nr j.op kpl. Wymiary i wymiary po otwarciu Rozstaw nawierceń w korpusie ~ ø 5 x Rozstaw nawierceń w klapie Płyta + 14,5 Rama aluminiowa 7 5, ø 8 ø 10 x ø 8 x 45 = Nałożenie boczne = Nałożenie górne / dolne ø 4 Technik für Möbel 253

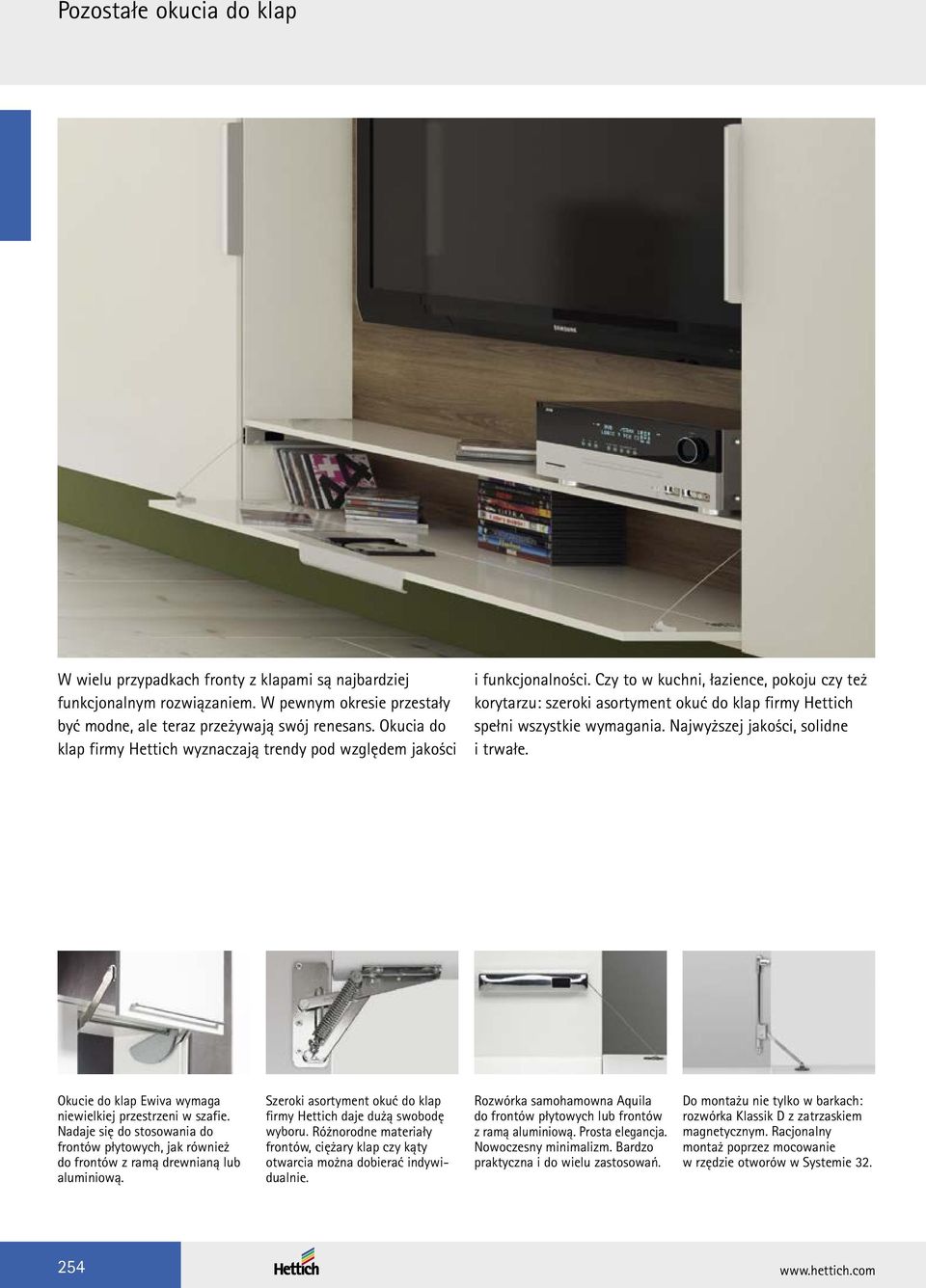

17 W wielu przypadkach fronty z klapami są najbardziej funkcjonalnym rozwiązaniem. W pewnym okresie przestały być modne, ale teraz przeżywają swój renesans. Okucia do klap firmy ich wyznaczają trendy pod względem jakości i funkcjonalności. Czy to w kuchni, łazience, pokoju czy też korytarzu: szeroki asortyment okuć do klap firmy ich spełni wszystkie wymagania. Najwyższej jakości, solidne i trwałe. Okucie do klap Ewiva wymaga niewielkiej przestrzeni w szafie. Nadaje się do stosowania do frontów płytowych, jak również do frontów z ramą drewnianą lub aluminiową. Szeroki asortyment okuć do klap firmy ich daje dużą swobodę wyboru. Różnorodne materiały frontów, ciężary klap czy kąty otwarcia można dobierać indywidualnie. Rozwórka samohamowna quila do frontów płytowych lub frontów z ramą aluminiową. Prosta elegancja. Nowoczesny minimalizm. ardzo praktyczna i do wielu zastosowań. Do montażu nie tylko w barkach: rozwórka Klassik D z zatrzaskiem magnetycznym. Racjonalny montaż poprzez mocowanie w rzędzie otworów w Systemie

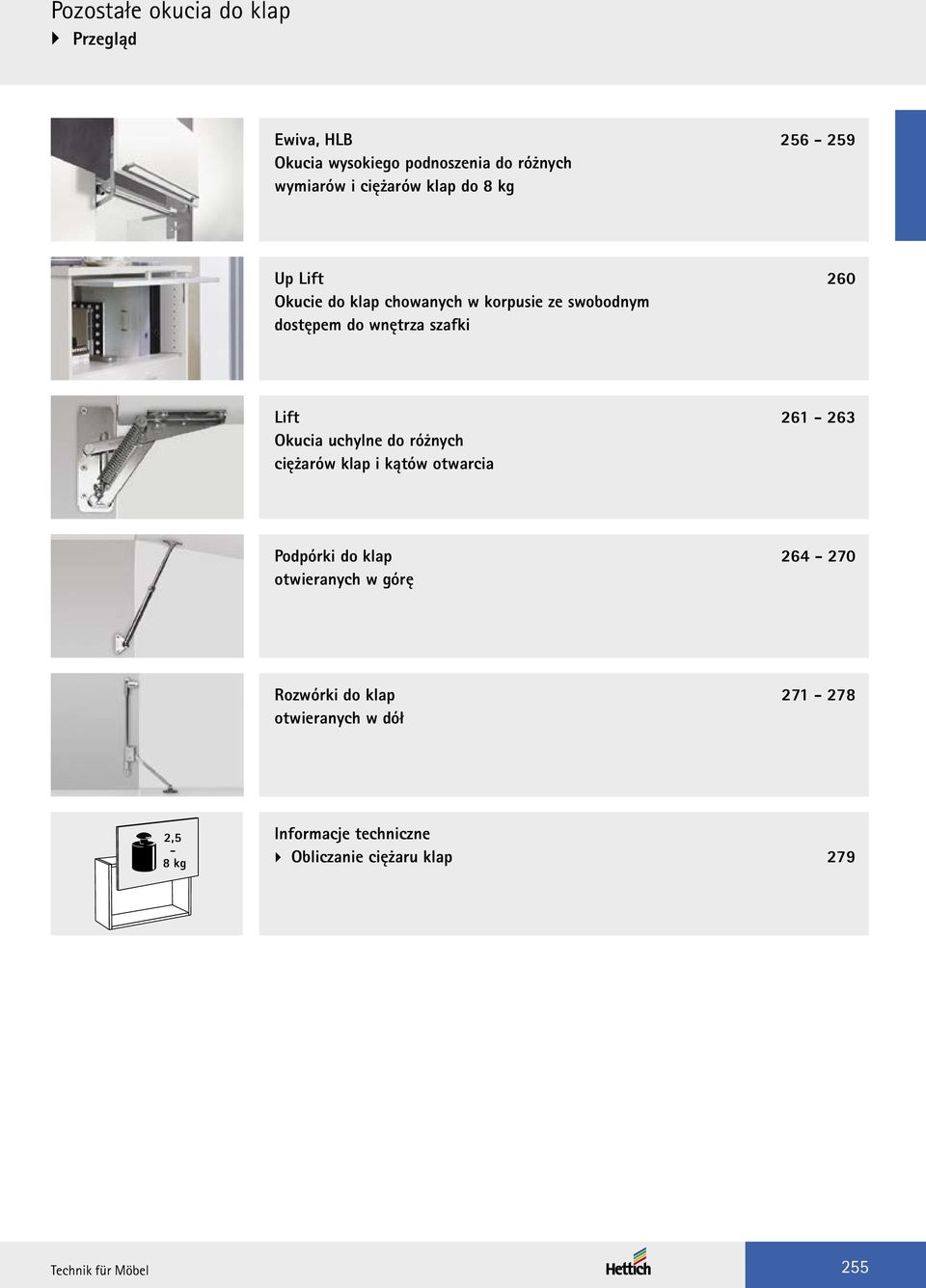

18 Przegląd Ewiva, HL Okucia wysokiego podnoszenia do różnych wymiarów i ciężarów klap do 8 kg Up Lift 260 Okucie do klap chowanych w korpusie ze swobodnym dostępem do wnętrza szafki Lift Okucia uchylne do różnych ciężarów klap i kątów otwarcia Podpórki do klap otwieranych w górę Rozwórki do klap otwieranych w dół 2,5 8 kg Informacje techniczne Obliczanie ciężaru klap 279 Technik für Möbel 255

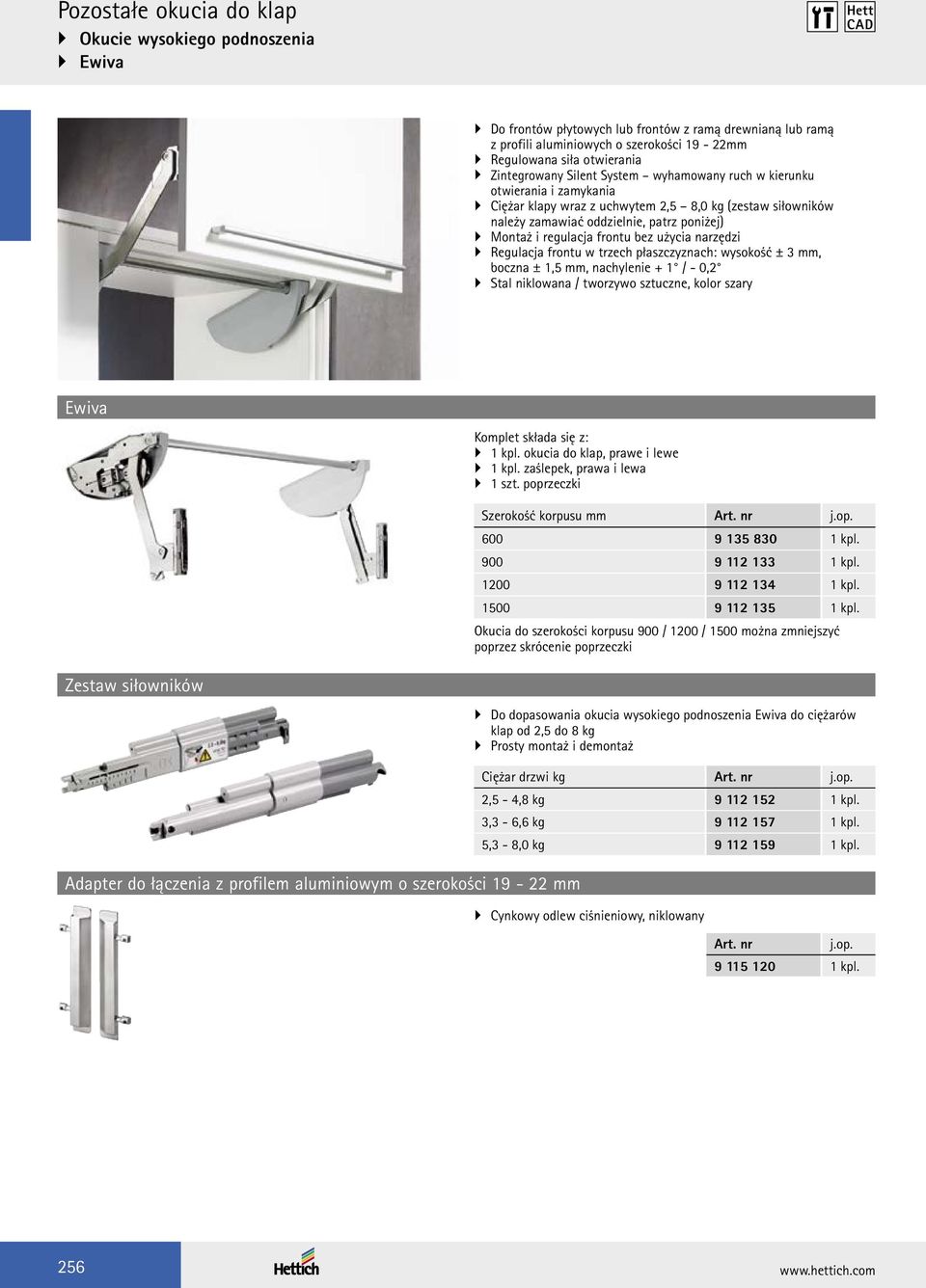

19 Okucie wysokiego podnoszenia Ewiva CD Do frontów płytowych lub frontów z ramą drewnianą lub ramą z profili aluminiowych o szerokości 19 22mm Regulowana siła otwierania Zintegrowany Silent System wyhamowany ruch w kierunku otwierania i zamykania Ciężar klapy wraz z uchwytem 2,5 8,0 kg (zestaw siłowników należy zamawiać oddzielnie, patrz poniżej) Montaż i regulacja frontu bez użycia narzędzi Regulacja frontu w trzech płaszczyznach: wysokość ± 3 mm, boczna ± 1,5 mm, nachylenie + 1 / 0,2 Stal niklowana / tworzywo sztuczne, kolor szary Ewiva Komplet składa się z: 1 kpl. okucia do klap, prawe i lewe 1 kpl. zaślepek, prawa i lewa 1 szt. poprzeczki Szerokość korpusu mm rt. nr j.op kpl kpl kpl kpl. Okucia do szerokości korpusu 900 / 1200 / 1500 można zmniejszyć poprzez skrócenie poprzeczki Zestaw siłowników dapter do łączenia z profilem aluminiowym o szerokości mm Do dopasowania okucia wysokiego podnoszenia Ewiva do ciężarów klap od 2,5 do 8 kg Prosty montaż i demontaż Ciężar drzwi kg rt. nr j.op. 2,5 4,8 kg kpl. 3,3 6,6 kg kpl. 5,3 8,0 kg kpl. Cynkowy odlew ciśnieniowy, niklowany rt. nr j.op kpl

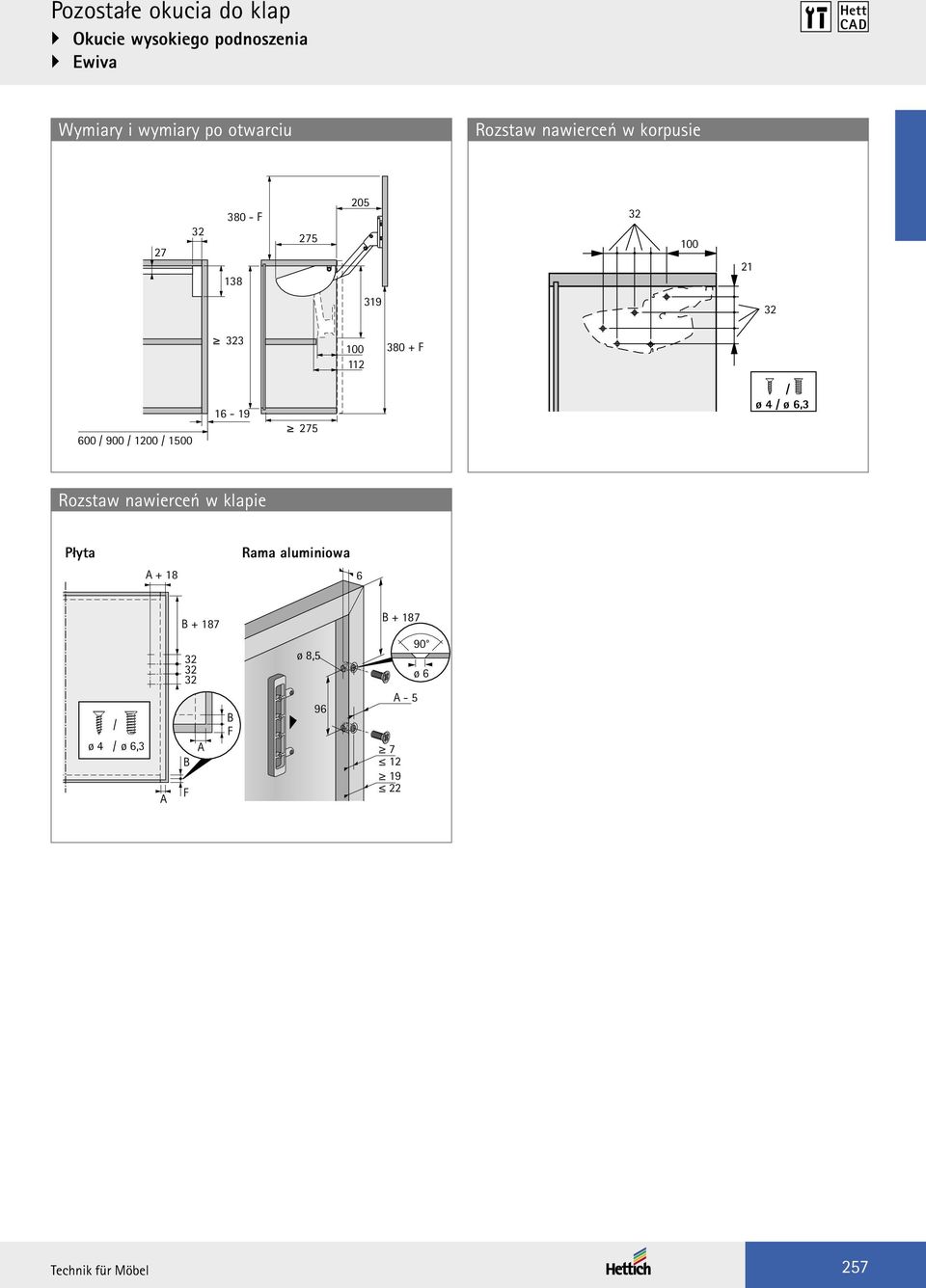

20 Okucie wysokiego podnoszenia Ewiva CD Wymiary i wymiary po otwarciu Rozstaw nawierceń w korpusie / 900 / 1200 / / ø 4 / ø 6,3 Rozstaw nawierceń w klapie Płyta Rama aluminiowa / ø 4 / ø 6,3 ø 8, ø 6 Technik für Möbel 257

21 Okucie wysokiego podnoszenia HL CD Do frontów płytowych lub frontów z ramą drewnianą Szerokość do indywidualnego dopasowania za pomocą poprzeczki z możliwością skracania Obustronnie wyposażone w siłowniki gazowe Regulacja frontu w trzech płaszczyznach: wysokość ± 3 mm, boczna ± 1,5 mm, regulacja nachylenia 0,5 / + 1 Stal lakierowana proszkowo, kolor srebrny HL Szerokość korpusu Max. ciężar klapy kg rt. nr j.op szt szt , szt. Wymiary i wymiary po otwarciu Rozstaw nawierceń w korpusie ø 6, Rozstaw nawierceń w klapie + 15, ø 3,

22 Okucie wysokiego podnoszenia HL CD Do frontów płytowych lub frontów z ramą drewnianą Wyposażone w 1 lub 2 siłowniki gazowe Przy okuciu wyposażonym w 2 siłowniki gazowe szerokość jest indywidualnie dopasowywana za pomocą regulowanej poprzeczki Regulacja frontu w dwóch płaszczyznach: wysokość ± 3 mm, boczna ± 3 mm Stal lakierowana proszkowo HL Dla boku korpusu Szerokość korpusu IIość siłowników Max. ciężar klapy kg rt. nr j.op. mm gazowych kolor biały kolor srebrny , szt , szt , szt szt szt. Wymiary i wymiary po otwarciu Rozstaw nawierceń w korpusie ~ / ø 4 / ø 6, Rozstaw nawierceń w klapie / ø 4 / ø 6,3 Technik für Möbel 259

23 Okucie do klap chowanych w korpusie Lift Up CD Do frontów płytowych lub frontów z ramą drewnianą Ciężar klapy wraz z uchwytem 8 kg Wpuszczana klapa jest łatwa w montażu i po otwarciu prawie całkowicie chowa się w szafce. Regulacja wysokości ± 1,25 mm Wymiary klapy: wysokość mm, szerokość max mm Tworzywo sztuczne, kolor szary Lift Up Do grubości klapy mm rt. nr j.op. 15 / kpl. 18 / kpl. Wymiary i wymiary po otwarciu Rozstaw nawierceń w korpusie 130 X , PUR 7,5 40 7, R 3, Rozstaw nawierceń w klapie 15 / / 19 5, ø ø 3,5 12, , ,

24 Okucie uchylne Lift Junior CD Do frontów płytowych lub frontów z ramą drewnianą Wymiary klapy: wysokość mm / szerokość mm Stal niklowana Lift Junior Kąt otwarcia Siła działania sprężyny N Max. ciężar klapy kg rt. nr j.op kpl , kpl. Wymiary i wymiary po otwarciu 33 Rozstaw nawierceń w korpusie / ø 4 / ø 6,3 17 Rozstaw nawierceń w klapie Zakres zastosowania 16 ø , Y X N 90 N X Y Odnosi się do płyty wiórowej o grubości 19 mm, 700 kg / m3 Technik für Möbel 261

25 Okucie uchylne Lift CD Do frontów płytowych lub frontów z ramą drewnianą Racjonalny montaż poprzez mocowanie w rzędzie otworów w Systemie Wymiary klapy: wysokość mm / szerokość mm Stal niklowana Lift Kąt otwarcia Siła działania sprężyny N Max. ciężar klapy kg rt. nr j.op , kpl , kpl , kpl. Wymiary i wymiary po otwarciu 35 Rozstaw nawierceń w korpusie / / ø 4 / ø 6,3 Rozstaw nawierceń w klapie Zakres zastosowania 16 mm ø , Y X N / N / N / 90 X Y Odnosi się do płyty wiórowej o grubości 19 mm, 700 kg / m

26 Okucie uchylne Lift lu CD Do frontów z ramą z profilu aluminiowego o szerokości 19 mm Wymiary klapy: wysokość mm / szerokość mm Stal niklowana Lift lu Kąt otwarcia Siła działania sprężyny N Max. ciężar klapy kg rt. nr j.op , kpl. Wymiary i wymiary po otwarciu Rozstaw nawierceń w korpusie / ø 4 / ø 6,3 Rozstaw nawierceń w klapie Zakres zastosowania 12, , , ø 3,5 DIN Y X Odnosi się do płyty wiórowej o grubości 19 mm, 700 kg / m3 X Y Technik für Möbel 263

27 Podpórki do klap KLS 10 CD Do frontów płytowych lub frontów z ramą drewnianą Ciężar klapy wraz z uchwytem max. 6 kg W pozycji otwartej klapa jest zablokowana, poprzez lekkie podniesie klapy w górę blokada zostaje zwolniona Wymiary klapy: wysokość max. 500 mm, szerokość max. 600 mm Do zastosowania z prawej strony Górna część klapy musi zostać przymocowana zawiasami puszkowymi, patrz strona Stal niklowana / tworzywo sztuczne, kolor biały KLS 10 rt. nr j.op szt. Wymiary i wymiary po otwarciu Rozstaw nawierceń w korpusie 15 ~ M Oznaczenie M musi być skierowane do przodu 37 ø 3,5 Rozstaw nawierceń w klapie , ø

28 Podpórki do klap KLS 20 CD Do frontów płytowych lub frontów z ramą drewnianą W pozycji otwartej klapa jest zablokowana, poprzez lekkie podniesie klapy w górę blokada zostaje zwolniona Do stosowania z prawej lub lewej strony Górna część klapy musi zostać przymocowana zawiasami puszkowymi, patrz strona Stal niklowana KLS 20 Długość L mm rt. nr j.op szt szt. Wymiary i wymiary po otwarciu Rozstaw nawierceń w korpusie ~ 85 X E L X Y D ø 3 25 Rozstaw nawierceń w klapie Wymiary montażowe + 24 Długość L mm Wymiar mm Wymiar C mm Wymiar D mm Wymiar E mm Wymiar X mm Wymiar Y mm + C ø 3 Technik für Möbel 265

29 Podpórki do klap KLS 30 CD Do frontów płytowych lub frontów z ramą drewnianą Ciężar klapy wraz z uchwytem max. 4 kg (przy zastosowaniu 2 okuć) Regulowana siła otwierania Wymiary klapy: wysokość max. 500 mm, szerokość max. 600 mm Do stosowania jednostronnie lub dwustronnie Do stosowania z prawej lub lewej strony Górna część klapy musi zostać przymocowana zawiasami puszkowymi, patrz strona Stal niklowana KLS 30 rt. nr j.op szt. Wymiary i wymiary po otwarciu Rozstaw nawierceń w korpusie ~ ø 3,5 Rozstaw nawierceń w klapie Zakres zastosowania ø 3, Szerokość mm Wysokość mm Ilość zastosowanych okuć zależy od wymiarów klapy bazując na płycie wiórowej o grubości 19 mm, 700 kg / m³ 266

30 Podpórki do klap KLS 40 CD Do frontów płytowych lub frontów z ramą drewnianą Ciężar klapy wraz z uchwytem max. 6 kg Górna część klapy musi zostać przymocowana zawiasami puszkowymi, patrz strona Stal niklowana / tworzywo sztuczne, kolor biały KLS 40 Montaż (strona) rt. nr j.op. lewa szt. prawa szt. Wymiary i wymiary po otwarciu Rozstaw nawierceń w korpusie ~ ø 8 x 10,5 Rozstaw nawierceń w klapie ø 3 Technik für Möbel 267

31 Podpórki do klap KLS 50 CD Do frontów płytowych lub frontów z ramą drewnianą Ciężar klapy wraz z uchwytem max. 8,9 kg (przy zastosowaniu 2 okuć) Wymiary klapy: wysokość max. 700 mm Do stosowania jednostronnie lub dwustronnie Do stosowania z prawej lub lewej strony Górna część klapy musi zostać przymocowana zawiasami puszkowymi, patrz strona Stal niklowana KLS 50 rt. nr j.op szt. Wymiary i wymiary po otwarciu Rozstaw nawierceń w korpusie / 90 / 105 X + 42 X 135 / ø 4 / ø 6,3 37 Rozstaw nawierceń w klapie Y / ø 4 / ø 6,

32 Podpórki do klap KLS 50 CD Zakres zastosowania Kąt Wymiar X Wymiar Y Ciężar kg Wysokość klapy mm otwarcia mm mm , , , , , , , , , , , , , , , , , , , ,9 2 Technik für Möbel 269

33 Podpórki do klap Lift asic CD Do frontów płytowych lub frontów z ramą drewnianą Ciężar klapy wraz z uchwytem max. 3,2 kg (przy zastosowaniu 2 okuć) Wymiary klapy: wysokość max. 400 mm, szerokość max. 600 mm Do stosowania jednostronnie lub dwustronnie Do stosowania z prawej lub lewej strony Górna część klapy musi zostać przymocowana zawiasami puszkowymi, patrz strona Stal, kolor srebrny / tworzywo sztuczne, kolor szary Lift asic rt. nr j.op szt. Wymiary i wymiary po otwarciu Rozstaw nawierceń w korpusie 25 ~ ø 3,5 14 Rozstaw nawierceń w klapie Zakres zastosowania Max. wysokość mm Max. szerokość mm Ilość Ilość zastosowanych okuć zależy od wymiarów klapy bazując na płycie wiórowej o grubości 19 mm, 700 kg / m³ ø 3,

34 Rozwórki do klap quila CD Do frontów płytowych lub frontów z ramą drewnianą lub frontów z ramą z profili aluminiowych o szerokości 19 mm Regulowana siła otwierania i kąt otwarcia Ciężar klapy wraz z uchwytem 12 kg Do wpuszczenia w bok korpusu i klapę (w zestawie), opcjonalny zestaw do montażu przykręcanego, patrz poniżej Wymiary klapy: wysokość mm Dolna część klapy musi zostać przymocowana zawiasami puszkowymi lub zawiasami do klap, patrz strona albo luminium polerowane / tworzywo sztuczne, kolor czarny / tworzywo sztuczne, kolor biały quila Komplet składa się z: 1 kpl. okucia do klap, prawe i lewe 1 kpl. wpuszczanych mocowań do frontów z płyty Materiałów do mocowania Wybór okucia zależy od wysokości klapy, ciężaru klapy, zastosowanych zawiasów, patrz tabela strona 272 Siła N Wysokość klapy mm rt. nr j.op. polerowana na kolor czarny kolor biały wysoki połysk kpl kpl kpl kpl kpl. Zestaw akcesoriów do montażu przykręcanego Komplet składa się z: 4 szt. adapterów 1 kpl. mocowań frontu dapter do łączenia z profilami aluminiowymi o szerokości 19 mm Wymiary montażowe, patrz strona 273 Do zastosowania z zestawem akcesoriów do montażu przykręcanego, patrz wyżej Rozstaw nawierceń w klapie, patrz strona 273 rt. nr j.op kpl. rt. nr j.op kpl. Technik für Möbel 271

35 Rozwórki do klap quila CD Wybór okucia przy zastosowaniu zawiasów do klap Wysokość klapy mm Wysokość klapy mm Wysokość klapy mm Wysokość klapy mm Wysokość klapy mm Wysokość klapy mm Wysokość klapy mm 6,0 8,0 kg 4,5 6,0 kg 4,5 5,5 kg 4,0 5,5 kg 4,0 5,0 kg 4,0 5,0 kg 3,0 5,0 kg 60 8,0 10,5 kg 6,0 10,0 kg 5,5 7,0 kg 5,5 7,5 kg 5,0 6,5 kg 5,0 6,5 kg 5,0 6,5 kg ,5 12,0 kg 9,0 12,0 kg 7,0 8,5 kg 7,0 9,0 kg 6,5 8,0 kg 6,5 8,0 kg 6,5 8,0 kg 140 8,0 9,5 kg 8,0 10,0 kg 7,5 9,0 kg 8,0 9,0 kg 7,0 8,5 kg 160 9,5 11,5 kg 10,0 11,0 kg 9,0 10,5 kg 8,5 9,5 kg 8,0 9,5 kg 200 Siła N Wybór okucia przy zastosowaniu zawiasów puszkowych Wysokość klapy mm Wysokość klapy mm Wysokość klapy mm Wysokość klapy mm Wysokość klapy mm Wysokość klapy mm Wysokość klapy mm 7,0 9,0 kg 5,0 6,5 kg 4,0 5,5 kg 4,5 6,0 kg 3,5 5,0 kg 4,0 5,0 kg 3,5 5,0 kg 60 9,0 12,0 kg 6,5 8,0 kg 5,5 7,0 kg 6,0 7,5 kg 5,0 6,5 kg 5,0 6,5 kg 5,0 6,5 kg 100 8,0 12,0 kg 7,0 8,5 kg 7,5 8,5 kg 6,5 8,0 kg 6,5 8,0 kg 6,5 8,0 kg 140 8,5 9,5 kg 8,5 9,5 kg 8,0 9,5 kg 8,0 9,5 kg 7,5 9,0 kg 160 9,5 10,5 kg 9,5 10,5 kg 9,5 10,5 kg 9,0 10,5 kg 9,0 10,5 kg 200 Siła N Wymiary i wymiary po otwarciu Y ,5 20,5 Rozstaw nawierceń w korpusie Wysokość klapy mm Y mm , R 5 Y ø 10 x 9 Y

36 Rozwórki do klap quila CD Rozstaw nawierceń (wpuszczane mocowanie frontu) 13 X X X ø Z Wysokość klapy mm X mm Okucie, montaż wpuszczany Z mm Okucie, montaż przykręcany Z mm Rozstaw nawierceń (przykręcane mocowanie frontu) 11 5,2 Z ø 5 x ø 4 x ø 8 X X + X ø 8 x 45 Z 7 Z 5,2 ø 4 Materiał klapy Wysokość klapy mm X mm Okucie, montaż wpuszczany Z mm Okucie, montaż przykręcany Z mm Płyta Płyta Płyta luminium luminium min = 12,5 mm min = 3,5 mm max = 20 mm max = 12 mm luminium Technik für Möbel 273

37 Rozwórki do klap Rozwórka samohamowana Klassik D z zatrzaskiem magnetycznym CD Do frontów płytowych lub frontów z ramą drewnianą Ciężar klapy wraz z uchwytem max. 4 kg na jedno okucie Racjonalny montaż poprzez mocowanie w rzędzie otworów w Systemie Wysokiej jakości, bezobsługowy system hamujący z precyzyjną regulacją Regulowana wkładka magnetyczna 4 mm, wraz z metalową płytką Do stosowania jednostronnie lub dwustronnie Dolna część klapy musi zostać przymocowana zawiasami do klap Markant 11, patrz strona 236 Stal niklowana / cynkowy odlew ciśnieniowy, niklowany Rozwórka samohamowana Klassik D z zatrzaskiem magnetycznym rtykuł rt. nr j.op. lewa prawa Klassik D / szt Klassik D / szt Klassik D / szt Klassik D / szt Klassik D / szt. Wymiary i wymiary po otwarciu Rozstaw nawierceń w korpusie 20 ø 5 x 8 X ,5 ø 3, X 5 ø 3,5 ø 5 x Y 37 Rozstaw nawierceń w klapie Wymiary montażowe 10 Wymiar C mm Wymiar X mm Wymiar Y mm X + Y 10, ø 3 16 C + Przy otwartej klapie korpus mechanizmu hamującego musi spoczywać na dolnej podporze. 2,

38 Rozwórki do klap Klassik D z podporą LS 80 D CD Do frontów płytowych lub frontów z ramą drewnianą Ciężar klapy wraz z uchwytem max. 4 kg na jedno okucie Racjonalny montaż poprzez mocowanie w rzędzie otworów w Systemie Wysokiej jakości, bezobsługowy system hamujący z precyzyjną regulacją Wersja lewa (po przestawieniu stopki do zastosowania również z prawej strony) Do stosowania jednostronnie lub dwustronnie Dolna część klapy musi zostać przymocowana zawiasami do klap Markant 11, patrz strona 236 Stal niklowana / cynkowy odlew ciśnieniowy, niklowany Klassik D z podporą LS 80 D rtykuł rt. nr j.op Klassik D / szt Klassik D / szt Klassik D / szt Klassik D / szt Klassik D / szt. Wymiary i wymiary po otwarciu Rozstaw nawierceń w korpusie 20 ø 5 x 8 X + 20 ø 3,5 2, X 5 ø 3,5 ø 5 x Y 37 Rozstaw nawierceń w klapie Wymiary montażowe Wymiar C mm Wymiar X mm Wymiar Y mm ø 3 16 C + Przy otwartej klapie korpus mechanizmu hamującego musi spoczywać na dolnej podporze. 2, Technik für Möbel 275

39 Rozwórki do klap Klassik D z podporą L 258 D CD Do frontów płytowych lub frontów z ramą drewnianą Ciężar klapy wraz z uchwytem max. 4 kg na jedno okucie Wysokiej jakości, bezobsługowy system hamujący z precyzyjną regulacją Wersja lewa (po przestawieniu stopki do zastosowania również z prawej strony) Do stosowania jednostronnie lub dwustronnie Dolna część klapy musi zostać przymocowana zawiasami do klap Markant 11, patrz strona 236 Stal niklowana / cynkowy odlew ciśnieniowy, niklowany Klassik D z podporą L 258 D rtykuł rt. nr j.op Klassik D / szt Klassik D / szt Klassik D / szt Klassik D / szt Klassik D / szt Klassik D / szt. Wymiary i wymiary po otwarciu Rozstaw nawierceń w korpusie 20 ø 3,5 X X 15, Y 25 Rozstaw nawierceń w klapie Wymiary montażowe Wymiar C mm Wymiar X mm Wymiar Y mm ø 3 16 C + Przy otwartej klapie korpus mechanizmu hamującego musi spoczywać na dolnej podporze. 2,

40 Rozwórki do klap Centra S 250 CD Do frontów płytowych lub frontów z ramą drewnianą Siła hamowania regulowana za pomocą śruby zaciskowej Wersja prawa Dolna część klapy musi zostać przymocowana zawiasami do klap, patrz strona Stal niklowana / tworzywo sztuczne Centra S 250 Wykończenie powierzchni rt. nr j.op. Kolor biały szt. Kolor brązowy szt. Wymiary i wymiary po otwarciu Rozstaw nawierceń w korpusie ~ Rozstaw nawierceń w klapie Wymiary montażowe Wymiar C zależy od rodzaju zastosowanego zawiasu. Należy przeprowadzić montaż próbny! ø 3 2, C + 14 Technik für Möbel 277

41 Rozwórki do klap KH CD Do frontów płytowych lub frontów z ramą drewnianą Do stosowania jednostronnie lub dwustronnie Do stosowania z prawej lub lewej strony Dolna część klapy musi zostać przymocowana zawiasami do klap, patrz strona Stal niklowana KH Długość L mm rt. nr j.op szt szt. Wymiary i wymiary po otwarciu Rozstaw nawierceń w korpusie L ø 3 37 X X D ~ 45 Rozstaw nawierceń w klapie Wymiary montażowe Długość L mm Wymiar D mm Wymiar X mm Wymiar C zależy od rodzaju zastosowanego zawiasu. Należy przeprowadzić montaż próbny! ø C

42 Okucia do klap Informacje techniczne Obliczanie ciężaru klap Tabele ciężaru dla materiałów standardowych Ciężar klapy w kg (płyta wiórowa: grubość 19 mm, gęstość = 700 kg / m³) Płyta Szerokość klapy mm wiórowa Wysokość klapy mm 300 1,2 1,6 2,0 2,4 2,8 3,2 3,6 4,0 4,4 4,8 5,2 5,6 6, ,4 1,9 2,3 2,8 3,3 3,7 4,2 4,7 5,1 5,6 6,1 6,5 7, ,6 2,2 2,7 3,2 3,7 4,3 4,8 5,3 5,9 6,4 6,9 7,5 8, ,8 2,4 3,0 3,6 4,2 4,8 5,4 6,0 6,6 7,2 7,8 8,4 9, ,0 2,7 3,3 4,0 4,7 5,3 6,0 6,7 7,3 8,0 6,7 9,3 10, ,2 3,0 3,7 4,4 5,1 5,9 6,6 7,3 8,1 8,8 9,5 10,2 11, ,4 3,2 4,0 4,8 5,6 6,4 7,2 8,0 8,8 9,6 10,4 11,2 12, ,6 3,5 4,3 5,2 6,1 6,9 7,8 8,7 9,5 10,4 11,2 12,1 13, ,8 3,7 4,7 5,6 6,5 7,5 8,4 9,3 10,2 11,2 12,1 13,0 14, ,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 13,0 14,0 15, ,2 4,3 5,3 6,4 7,5 8,5 9,6 10,6 11,7 12,8 13,8 14,9 16, ,4 4,5 5,7 6,8 7,9 9,0 10,2 11,3 12,4 13,6 14,7 15,8 17, ,6 4,8 6,0 7,2 8,4 9,6 10,8 12,0 13,2 14,4 15,6 16,8 18, ,8 5,0 6,3 7,6 8,8 10,1 11,4 12,6 13,9 15,2 16,4 17,7 19,0 Ciężar klapy w kg (MD: grubość 19 mm, gęstość = 900 kg / m³) MD Szerokość klapy mm Wysokość klapy mm 300 1,5 2,1 2,6 3,1 3,6 4,1 4,6 5,1 5,6 6,2 6,7 7,2 7, ,8 2,4 3,0 3,6 4,2 4,8 5,4 6,0 6,6 7,2 7,8 8,4 9, ,0 2,7 3,4 4,1 4,8 5,5 6,2 6,8 7,5 8,2 8,9 9,6 10, ,3 3,1 3,9 4,6 5,4 6,2 6,9 7,7 8,5 9,2 10,0 10,8 11, ,6 3,4 4,3 5,1 6,0 6,8 7,7 8,6 9,4 10,3 11,1 11,9 12, ,8 3,8 4,7 5,6 6,6 7,5 8,5 9,4 10,4 11,3 12,2 13,2 14, ,1 4,1 5,1 6,2 7,2 8,2 9,2 10,3 11,3 12,3 13,3 14,4 15, ,3 4,5 5,6 6,7 7,8 8,9 10,0 11,1 12,2 13,3 14,5 15,6 16, ,6 4,8 6,0 7,2 8,4 9,6 10,8 12,0 13,2 14,4 15,6 16,8 18, ,9 5,1 6,4 7,7 9,0 10,3 11,5 12,8 14,1 15,4 16,7 18,0 19, ,1 5,5 6,8 8,2 9,6 10,9 12,3 13,7 15,1 16,4 17,8 19,2 20, ,4 5,8 7,3 7,7 10,2 11,6 13,1 14,5 16,0 17,4 18,9 20,4 21, ,6 6,2 7,7 9,2 10,8 12,3 13,9 15,4 16,9 18,5 20,1 21,6 23, ,9 6,5 8,1 9,8 11,4 13,0 14,7 16,3 17,9 19,5 21,1 22,7 24,4 Dostosowanie do materiałów o różnej grubości Wartości z tabel powyżej odnoszą się do materiału o grubości 19 mm. W celu dopasowania do materiałów o innej grubości należy pomnożyć wartość podaną w tabeli przez odpowiedni współczynnik. Grubość materiału Współczynnik mm 15 0, , , , , , , , ,53 Wzór do przeliczania Ciężar klapy = Ciężar klapy o grubości 19 mm zgodnie z tabelą powyżej x odpowiedni współczynnik Przykład Klapa z płyty MD Wys. x szer. x gł. = 400 mm x 1000 mm x 16 mm Ciężar z tabeli dla tej wielkości klapy, ale dla grubości materiału 19 mm = 6,8 kg Przeliczenie na materiał o grubości 16 mm za pomocą współczynnika 0,84 zgodnie z tabelą po lewej stronie Ciężar drzwi = 6,8 kg x 0,84 = 5,7 kg Technik für Möbel 279
