1 oddymiające oddymiające to elementy systemu oddymiania montowane na dachu obiektu. Ich głównym zadaniem jest odprowadzenie dymu, toksycznych gazów i ciepła powstałych wskutek pożaru. Ma to na celu utrzymanie dróg ewakuacyjnych w jak najmniejszym zadymieniu tak, aby umożliwić sprawną ewakuację i akcję ratowniczą, a także ograniczyć oddziaływanie wysokiej temperatury na konstrukcję budynku. Na co dzień klapy służą do doświetlania i wentylacji stref, w których się znajdują. FIRE i FIRE-2 posiadają certyfikat stałości właściwości użytkowych wydany przez Zakład Certyfikacji Instytutu Techniki Budowlanej, a zastosowane napędy zębatkowe ZA i DXD - Świadectwo Dopuszczenia wydane przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej (CNBOP). Parametry Podstawowe parametry, jakie charakteryzują klapy oddymiające wynikają z obowiązku ich klasyfikacji, zgodnie z normą zharmonizowaną PN-EN :2005, według której klapy są poddawane badaniom techniczno-użytkowym do celów oddymiania. Klasyfikacja dla klap: - Niezawodność działania Re - Odporność na: - obciążenie wiatrem WL10 - niską temperaturę T - wysoką temperaturę B300 - obciążenie śniegiem SL5 Zmiany techniczne zastrzeżone D+H Mechatronic AG, Ammersbek

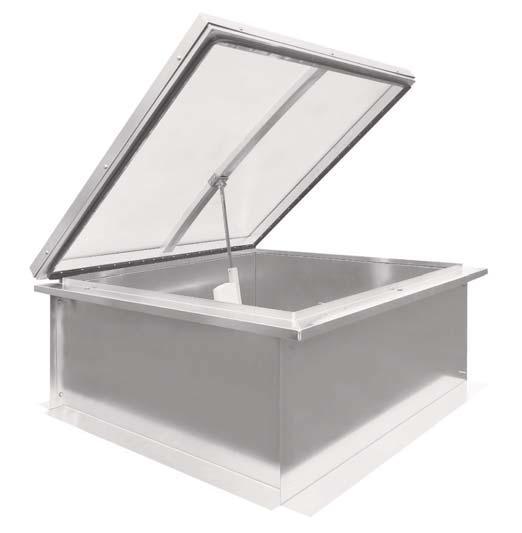

2 1 oddymiające FIRE i FIRE-2» Podstawa prosta z blachy stalowej o wysokości 0 mm wyprofilowana w kształt litery "C" umożliwia zakotwiczenie podstawy (dolna półka podstawy) do dachu oraz wykonanie jej ocieplenia (dolna i górna półka podstawy)» Kopułka klapy wykonana jest z profili aluminiowych i wypełniona poliwęglanem komorowym o grubości 16 mm (U = 1,8 [W/m² K]) 25 mm (U = 1,5 [W/m² K]).*» Owiewka wykonana z blachy aluminiowej o wysokości 2 mm» Dysza kierująca wykonana z blachy stalowej ocynkowanej o wysokości 3 mm 2 * Opcjonalne wypełnienie o dużo niższym współczynniku przenikania ciepła (poliwęglan + laminat + poliwęglan) mm 3K + GRP 1,1 mm + 10 mm 3K: U= 1,0546 [W/m² K]) mm 3K + GRP 1,1 mm + 10 mm 3K: U= 0,9073 [W/m² K]) Klapa jednoskrzydłowa FIRE Klapa dwuskrzydłowa FIRE

3 Parametry klap dwuskrzydłowych FIRE-2 Lp. Wymiary nominalne otworu [cm] Długość A Szerokość B Wysokość H Powierzchnia geometryczna [m²] Powierzchnia czynna [m²] z owiewkami z owiewkami i dyszą Waga klapy z owiewkami [kg] * Typ napędu, pobór prądu ,25 1,31 1,51 1, ,40 1,37 1,61 1, ,56 1,46 1,72 1, ,55 1,43 1,71 1, ,72 1, 1,82 2, ,89 1,62 1,94 2, ,70 1,49 1,81 2, ,88 1,56 1,93 2, ,06 1,65 2,05 2, ,24 1,78 2,17 2, ,85 1,54 1,91 2, ,04 1,61 2,04 2, ,23 1,71 2,16 2, ,42 1,85 2,29 2, ,61 1,99 2,42 2, ,00 1,20 1,32 1, ,20 1,28 1,47 1, ,40 1,34 1,61 1, ,60 1,43 1,71 1, , 1,51 1,88 2, ,00 1,59 2,01 2, ,20 1,66 2,14 2, ,40 1,77 2,28 2, ,60 1,87 2,41 2, , 2,01 2,55 2, ,00 2,16 2,69 3, ,10 1,24 1,39 1, ,31 1,32 1,55 1, ,52 1,41 1,69 1, ,73 1,47 1, ,94 1,56 1,97 2, ,15 1,64 2,11 2, ,36 1,71 2,25 2, ,57 1,82 2,39 2, ,78 1,93 2,53 2, ,99 2,08 2,67 3, ,20 2,23 2,81 3, ,20 1,30 1,47 1, ,42 1,38 1,62 1, ,64 1,45 1,77 1, ,86 1,54 1,92 2, ,08 1,60 2,06 2, ,30 1,68 2,21 2, ,52 1, 2,36 2, ,74 1,87 2,51 2, ,96 1,98 2,65 3, ,18 2,13 2, 3, ,40 2,24 2,95 3, ,30 1,36 1,54 1, ,53 1,42 1,70 1, ,76 1,52 1,85 2, ,99 1,59 2,00 2, ,22 1,67 2,16 2, ,45 1,76 2,31 2, ,68 1,84 2,47 2, ,91 1,92 2,62 2, ,14 2,03 2,77 3, ,37 2,19 2,93 3, ,60 2,30 3,08 3, ,40 1,39 1,61 1, ,64 1,48 1,77 1, ,88 1,56 1,93 2, ,12 1,65 2,09 2, ,36 1,71 2,25 2, ,60 1, 2,41 2, ,84 1,88 2,57 2, ,08 2,00 2,73 3, ,32 2,07 2,89 3, ,56 2,23 3,06 3, , 2,35 3,22 3, , 1,45 1,68 1, ,75 1,54 1,84 2, ,00 1,62 2,01 2, ,25 1,69 2,18 2, , 1,79 2,35 2, ,75 1,88 2,51 2, ,00 1,96 2,68 3, ,25 2,04 2,85 3, , 2,16 3,02 3, x ZA 155/600-HS; 5 A 2 x ZA 155/600-K-BSY+HS; 210 VA 2 x ZA 155/0-HS; 5 A 2 x ZA 155/0-K-BSY+HS; 210 VA 2 x DXD 300/0-BSY+-HS; 10 A 2 x DXD 300/0-K-BSY+HS; 3 VA 2 x ZA 155/0-HS; 5 A 2 x ZA 155/0-K-BSY+HS; 210 VA 2 x DXD 300/0-BSY+-HS; 10 A 2 x DXD 300/0-K-BSY+HS; 3 VA 2 x ZA 155/0-HS; 5 A 2 x ZA 155/0-K-BSY+HS; 210 VA * ciężar klapy netto = ciężar klapy brutto (klapy pakowane są w folię bąbelkową); w przypadku klap z dyszami kierującymi należy uwzględnić ciężar dysz. 82 Zmiany techniczne zastrzeżone D+H Mechatronic AG, Ammersbek

4 1 Lp. Wymiary nominalne otworu [cm] Długość A Szerokość B Wysokość H Powierzchnia geometryczna [m²] Powierzchnia czynna [m²] z owiewkami z owiewkami i dyszą Waga klapy z owiewkami [kg] * Typ napędu, pobór prądu ,75 5,00 2,28 2,40 3,18 3,35 3,66 3, x DXD 300/0-HS; 10 A 2 x DXD 300/0-K-BSY+HS; 3 VA ,60 1,51 1,74 1, ,86 1,60 1,92 2, ,12 1,69 2,09 2, ,38 1,76 2,27 2, ,64 1,86 2,44 2, ,90 1,95 2,61 2, ,16 2,04 2,79 3, ,42 2,12 2,96 3, ,68 2,20 3,14 3, x ZA 155/1000-HS; 5 A 2 x ZA 155/1000-K-BSY+HS; 210 VA ,94 5,20 2,32 2,44 3,31 3,48 3, 4, x DXD 300/1000-HS; 10 A 2 x DXD 300/1000-K-BSY+HS; 3 VA ,70 1,54 1,81 2, ,97 1,63 1,99 2, ,24 1,72 2,17 2, ,51 1,83 2,35 2, ,78 1,93 2,53 2, ,05 1,99 2,71 3, ,32 2,07 2,89 3, ,59 2,16 3,08 3, x ZA 155/1000-HS; 5 A 2 x ZA 155/1000-K-BSY+HS; 210 VA ,86 2,28 3,26 3, x DXD 300/1000-HS; 10 A ,13 2,36 3,44 3, ,40 2,54 3,62 4, x DXD 300/1000-K-BSY+HS; 3 VA , 1,60 1,88 2, ,08 1,69 2,06 2, ,36 1,78 2,25 2, ,64 1,89 2,44 2, ,92 1,96 2,63 2, ,20 2,06 2,81 3, ,48 2,15 3,00 3, ,76 2,24 3,19 3, x ZA 155/1000-HS; 5 A 2 x ZA 155/1000-K-BSY+HS; 210 VA ,04 2,32 3,38 3, x DXD 300/1000-HS; 10 A ,32 2,45 3,56 4, ,60 2,58 3,75 4, x DXD 300/1000-K-BSY+HS; 3 VA ,90 1,65 1,94 2, ,19 1,76 2,14 2, ,48 1,84 2,33 2, ,77 1,92 2,53 2, ,06 2,03 2,72 3, ,35 2,13 2,92 3, ,64 2,23 3,11 3, ,93 2,32 3,30 3, ,22 2,40 3, 4, ,51 2,48 3,69 4, , 2,61 3,89 4, ,00 1,71 2,01 2, ,30 1,82 2,21 2, ,60 1,91 2,41 2, ,90 1,99 2,61 2, ,20 2,10 2,81 3, , 2,21 3,02 3, , 2,30 3,22 3, ,10 2,40 3,42 3, ,40 2,48 3,62 4, ,70 2,57 3,82 4, ,00 2,64 4,02 4, x ZA 155/1000-HS; 5 A 2 x ZA 155/1000-K-BSY+HS; 210 VA 2 x DXD 300/1000-HS; 10 A 2 x DXD 300/1000-K-BSY+HS; 3 VA 2 x ZA 155/1000-HS; 5 A 2 x ZA 155/1000-K-BSY+HS; 210 VA 2 x DXD 300/1000-HS; 10 A 2 x DXD 300/1000-K-BSY+HS; 3 VA * ciężar klapy netto = ciężar klapy brutto (klapy pakowane są w folię bąbelkową); w przypadku klap z dyszami kierującymi należy uwzględnić ciężar dysz. 8 83

5 Parametry klap jednoskrzydłowych FIRE Lp. Wymiary nominalne otworu [cm] Długość A Szerokość B Wysokość H Powierzchnia geometryczna [m²] Powierzchnia czynna [m²] z owiewkami z owiewkami i dyszą Waga klapy [kg] * Typ napędu, pobór prądu ,00 0,47 0,77 0, ,10 0,51 0,85 0, ,20 0,55 0,91 0, ,30 0,59 0,98 1,07 58 ZA 155/0-HS; 2,5 A ,40 0,63 1,05 1, , 0,66 1,13 1,25 63 ZA 155/0-K-BSY+HS; 105 VA ,60 0,69 1,18 1, ,70 0,73 1,26 1, , 0,76 1,33 1, ,90 0,78 1,41 1, ,00 0,82 1,46 1,66 76 DXD 300/0-BSY+HS; 5 A ZA 155/0-HS; 2,5 A ZA 155/0-K-BSY+HS; 105 VA DXD 300/0-K-BSY+HS; 175 VA ,10 2,20 0,84 0,88 1,53 1,61 1,74 1, DXD 300/0-BSY+HS; 5A DXD 300/0-K-BSY+HS; 175 VA ,21 0,58 0,92 0, ,32 0,62 0,99 1, ,43 0,67 1,07 1,19 60 ZA 155/0-HS; 2,5 A ,54 0,71 1,14 1, ,65 0,76 1,22 1,37 65 ZA 155/0-K-BSY+HS; 105 VA ,76 0,79 1,30 1, ,87 0,84 1,37 1, ,98 0,87 1,45 1, ,09 0,92 1,53 1,73 75 DXD 300/0-BSY+HS; 5 A ZA 155/0-HS; 2,5 A ZA 155/0-K-BSY+HS; 105 VA DXD 300/0-K-BSY+HS; 175 VA ,20 0,95 1,61 1,83 77 DXD 300/0-BSY+HS; 5 A ,31 0,97 1,66 1, ,42 1,02 1,74 2,01 83 DXD 300/0-K-BSY+HS; 175 VA ,32 0,65 0,99 1,08 58 ZA 155/0-HS; 2,5 A ZA 155/0-K-BSY+HS; 105 VA ,44 0,71 1,08 1, ,56 0,75 1,15 1,29 63 ZA 155/1000-HS; 2,5 A ,68 0,81 1,24 1, , 0,85 1,31 1,49 68 ZA 155/1000-K-BSY+HS; 105 VA ,92 0,90 1,40 1, ,04 0,94 1,49 1, ,16 0,99 1,56 1,79 76 ZA 155/1000-HS; 2,5 A ZA 155/1000-K-BSY+HS; 105 VA DXD 300/1000-K-BSY+HS; 175 VA ,28 1,03 1,64 1, ,40 1,08 1,73 1, ,52 1,11 1,81 2,09 83 DXD 300/1000-K-BSY+HS; 175 VA ,64 1,16 1,90 2, ,56 0,77 1,16 1, ,69 0,85 1,25 1,40 65 ZA 155/1000-HS; 2,5 A ,82 0,89 1,33 1, ,95 0,96 1,42 1,62 70 ZA 155/1000-K-BSY+HS; 105 VA ,08 1,00 1,52 1, ,21 1,06 1,59 1,83 75 ZA 155/1000-HS; 2,5 A ZA 155/1000-K-BSY+HS; 105 VA DXD 300/1000-K-BSY+HS; 175 VA ,34 1,10 1,68 1, ,47 1,16 1,78 2, ,60 1,20 1,87 2, ,73 1,26 1,94 2,27 85 DXD 300/1000-K-BSY+HS; 175 VA ,86 1,29 2,03 2, ,96 2,10 1,00 1,5 1,43 1,51 1,63 1, ZA 155/1000-HS; 2,5 A ZA 155/1000-K-BSY+HS; 105 VA ,24 1,12 1,61 1, ,38 1,17 1,71 1, ,52 1,23 1,81 2, ,66 1,28 1,89 2, , 1,34 1,99 2, ,25 1,15 1,62 1, ,40 1,22 1,73 1, ,55 1,28 1,81 2, ,70 1,35 1,92 2, ,85 1,43 2,02 2, ,56 1,33 1,82 2, ,72 1,39 1,93 2, ,88 1,47 2,04 2,39 89 * ciężar klapy netto = ciężar klapy brutto (klapy pakowane są w folię bąbelkową); w przypadku klap z owiewkami należy dodać 4 kg. ZA 155/1000-HS; 2,5 A ZA 155/1000-K-BSY+HS; 105 VA DXD 300/1000-K-BSY+HS; 175 VA DXD 300/1000-K-BSY+HS; 175 VA DXD 300/1000-K-BSY+HS; 175 VA

6 1 jednoskrzydłowe FIRE 2 3 B 4 A B A k B k B k h n H A k Legenda A długość klapy B szerokość klapy H wysokość klapy h n długość napędu poza obrysem klapy (pozycja zamknięta) A k długość klapy (ze skrzydłem) B k szerokość klapy (ze skrzydłem) 85 8

7 jednoskrzydłowe FIRE z deflektorami wiatrowymi (owiewkami) A B k h n H h ow A A k B k h ow B A k 86 Legenda A długość klapy B szerokość klapy H wysokość klapy h n długość napędu poza obrysem klapy (pozycja zamknięta) A k długość klapy (ze skrzydłem) B k szerokość klapy (ze skrzydłem) h ow wysokość deflektora wiatrowego (owiewki) Zmiany techniczne zastrzeżone D+H Mechatronic AG, Ammersbek

8 1 Klapa jednoskrzydłowa FIRE z deflektorami wiatrowymi (owiewkami) i dyszą kierującą 2 h d h ow 125 B 125 A h ow 3 h d 125 B A 125 B B 6 7 A Legenda A długość klapy B szerokość klapy h ow wysokość deflektora wiatrowego (owiewki) h d wysokość dyszy kierującej 87 8

9 Klapa dwuskrzydłowa FIRE-2 88 Zmiany techniczne zastrzeżone D+H Mechatronic AG, Ammersbek

10 1 Klapa dwuskrzydłowa FIRE-2 z deflektorami wiatrowymi (owiewkami)

11 Klapa dwuskrzydłowa FIRE-2 z deflektorami wiatrowymi (owiewkami) i dyszą kierującą 90 Zmiany techniczne zastrzeżone D+H Mechatronic AG, Ammersbek

12 1 Warianty montażu klap FIRE i FIRE-2 Montaż na przygotowanym cokole Montaż na stropie żelbetowym 2 podstawa izolacja termiczna podstawy izolacja termiczna nakładki okap membrana papa podstawa izolacja termiczna podstawy membrana papa 3 izolacja termiczna dachu izolacja termiczna dachu 4 strop żelbetowy strop żelbetowy 5 Mocowania kopułki do podstawy klapy wkręt samowiertny 5.5x38 z/p. (torx) silikon (tuba silikonu w zestawie) 6 ramka klapy zawias wkręt samowiertny 5.5x38 z/p. (torx) uszczelka 7 ramka spinająca 8 91

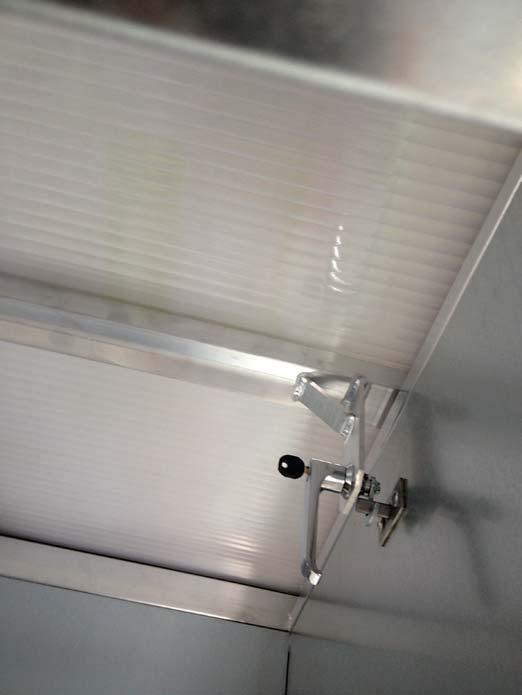

13 Wyłazy dachowe Głównym zadaniem wyłazów dachowych jest umożliwienie łatwego i wygodnego wyjścia na dach w celu przeprowadzenia prac kominiarskich, instalacyjnych konserwacyjnych. Na co dzień mogą dodatkowo doświetlać strefę obiektu, w której się znajdują. Wyłaz dachowy otwierany jest za pomocą dwóch sprężyn gazowych, przymocowanych na przeciwległych bokach. Możliwe jest otwarcie wyłazu na kąt 90. Pokrywa wyłazu dachowego wykonana jest z mlecznego poliwęglanu pięciokomorowego o grubości 16 mm i współczynniku U = 1,8 [W/m² K]. Opcjonalnie dostępny jest poliwęglan przeźroczysty o grubości 25 mm i współczynniku U = 1,5 [W/m² K].» Podstawa wyłazu wykonana jest ze stali ocynkowanej o grubości 1,5 mm.» Podstawa prosta jest przystosowana do izolacji z wełny mineralnej styropianu.» W standardzie dostępne są dwa warianty wysokości podstaw: 35 oraz cm. Opcjonalnie wysokość podstawy może wynieść od 60 do cm. Dostępne wymiary wyłazów: od do cm (w typoszeregu co 5 cm) 92 Wyłaz dachowy Każdy wyłaz posiada klamkę z zamkiem patentowym, z dwoma kluczami w komplecie. Zmiany techniczne zastrzeżone D+H Mechatronic AG, Ammersbek
