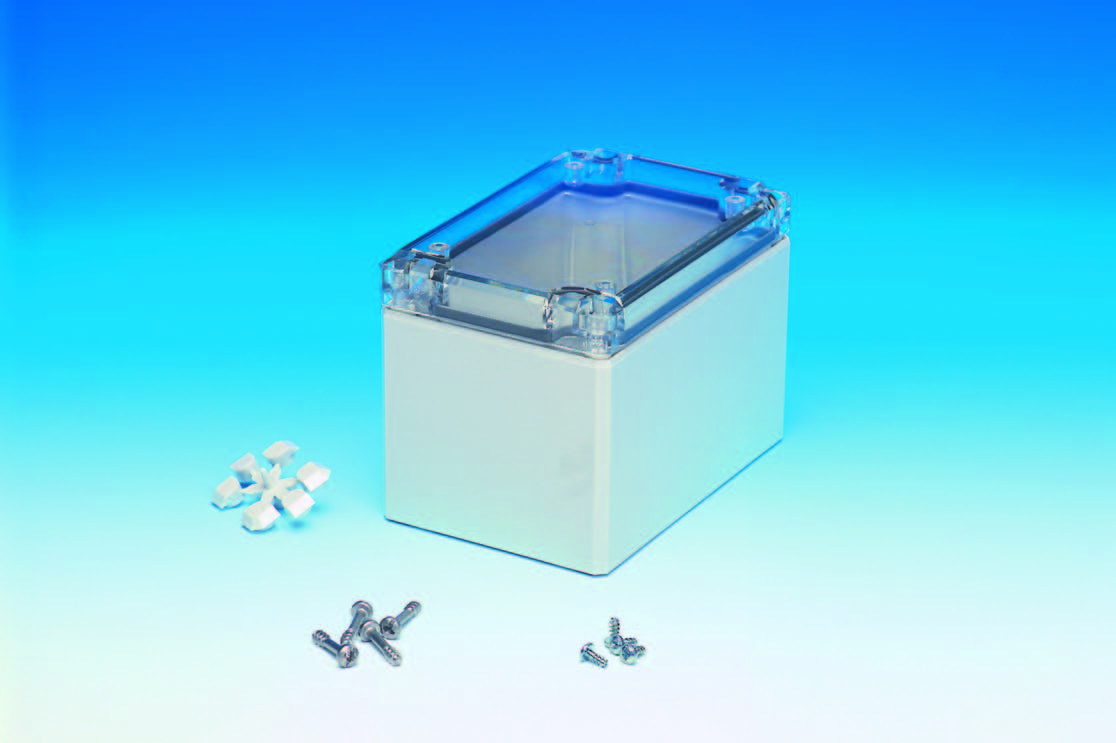

1 Obudowy OEM z tworzyw IP 66/67 to seria małych obudów dla OEM produkowanych z wysokiej jakości tworzyw: poliwęglanu oraz ABSu. Standardowym kolorem jest szary RAL Dostępne pokrywy: szara oraz przezroczysta. Obudowy posiadają gładkie boki oraz śruby ze stali nierdzewnej (lekko magnetycznej) z zaślepkami. produkowane są w 11 rozmiarach, począwszy od rozmiaru 'pudełka zapałek' (53 x 55 mm) do wielkości arkusza A4 (230 x 300 mm) większość rozmiarów dostępna w dwóch alternatywnych głębokościach. Seria została zaprojektowana dla wymagających aplikacji OEM np. do zabezpieczania wrażliwych urządzeń elektronicznych, elektrycznych i pneumatycznych lub zastosowania jako obudowy zacisków. Obudowy oznaczane są również jako zgodne ze standardem UL. Większość dostępna jest w dwóch alternatywnych głębokościach. Produkowane są tworzyw termoplastycznych: poliwęglanu i ABSu. Pokrywy dostępne w kolorze szarym bądź przezroczyste. Pokrywa przezroczysta produkowana jest tylko z poliwęglanu. Kompletna obudowa zawiera podstawę, pokrywę, śruby pokrywy i montażowe oraz zaślepki narożne. 14

2 Unikalną cech obudów są punkty montażowe w pokrywie dla np. obwodów drukowanych, wyświetlaczy itp. Poliuretanowa uszczelka zintegrowana jest z pokrywą. Obudowy OEM z tworzyw Specyfikacja techniczna Poliwęglan ABS Stopień ochrony EN IP 66/67 IP 66/67 Odporność na udar mechaniczny IK 08/IK 08 IK 07/IK 06 EN (+35 C / -25 C) posiadają specjalne sloty umożliwiające łatwy montaż obwodów drukowanych. Dopuszczalne temperatury pracy -50 C C -40 C C Palność UL 94 V-2 HB Kolor standardowy szary RAL 7035 szary RAL 7035 Pokrywa przezroczysta poliwęglan poliwęglan Uszczelka pokrywy PUR (poliuretan) PUR (poliuretan) Śruby pokrywy stal nierdzewna stal nierdzewna DIN X6Cr17 DIN X6Cr17 Certyfikaty FI, GL, UL, cul, GOST FI, GL, GOST 15

3 Obudowy OEM z tworzyw Szerokość Wysokość Głęb. Głęb. Poliwęglan Poliwęglan ABS ABS wew.* szara pokrywa przezroczysta szara pokrywa przezroczysta mm mm mm mm pokrywa pokrywa** DPCP050504G DPCP050504T DABP050504G DABP050504T DPCP050704G DPCP050704T DABP050704G DABP050704T DPCP080806G DPCP080806T DABP080806G DABP080806T DPCP080809G DPCP80809T DABP080809G DABP080809T DPCP081206G DPCP081206T DABP081206G DABP081206T DPCP081209G DPCP081209T DABP081209G DABP081209T DPCP081606G DPCP081606T DABP081606G DABP081606T DPCP081609G DPCP081609T DABP081609G DABP081609T DPCP121206G DPCP121206T DABP121206G DABP121206T DPCP121209G DPCP121209T DABP121209G DABP121209T DPCP121609G DPCP121609T DABP121609G DABP121609T DPCP122009G DPCP122009T DABP122009G DABP122009T DPCP152008G DPCP152008T DABP152008G DABP152008T DPCP162409G DPCP162409T DABP162409G DABP162409T DPCP162412G DPCP162412T DABP162412G DABP162412T DPCP233009G DPCP233009T DABP233009G DABP233009T DPCP233011G DPCP233011T DABP233011G DABP233011T * Mierzona od punktów montażowych do wewnętrznej powierzchni pokrywy ** Pokrywa przezroczysta produkowana jest zawsze z poliwęglanu 16

4 Płyta montażowa Płyta montażowa* Listwa DIN Listwa DIN grubość 1.5 mm perforacja 3 mm DIN 15 DIN 35 stal ocynkowana stal pasywowana DR DR DMP0808 DLP0808 DR DR DMP0812 DLP0812 DR DR DMP0816 DLP0816 DR DR DMP1212 DLP1212 DR DR DMP1216 DLP1216 DR DR Komponenty instalowane są w obudowach na listwach DIN 15, DIN 35 lub na płycie montażowej. DMP1220 DLP1220 DR DMP1520 DLP1520 DR DMP1624 DLP1624 DR DMP2330 DLP2330 DR Płyty montażowe w dwóch wersjach: pełnej oraz perforowanej * Płyta montażowa perforowana o grubości 2 mm 17

5 Obudowy OEM Akcesoria Symbol Opis Wymiary mm Kod EAN 13 DSHI1 Zawias, 2 szt., poliwęglan 27 x 28 x DFL1 Uchwyt do wieszania obudowy, 4 szt., poliwęglan 33 x 21 x DCP1 Zaślepka narożna, komplet, poliwęglan DLS1 Śruba pokrywy, krótka 3 x DLSA1.04 Komplet: 4 śruby pokrywy DLS1 i 4 śruby montażowe DMS1 3 x DLSA1.06 Komplet: 6 śrub pokrywy DLS1 i 6 śrub montażowych DMS1 3 x DLS2 Śruba pokrywy, długa, dla obudów o głębokości powyżej 100 mm (D P oraz D P233011) 3 x DLS3 Śruba pokrywy TORX TX20 3 x DMS1 Śruba montażowa 3 x Dostępne są specjalne śruby z główką TORX TX20, wymagające specjalnych narzędzi. Dostępne dla z wyjątkiem modeli o głębokości pow. 100 mm (D P oraz D P233011). Główka śruby TORX TX20 Uchwyty do wieszania dostępne są w kompletach po 4 szt. Symbol dla zamawiania: DFL1. może być wyposażona w zawiasy. Komplet (2 szt.) posiada symbol DSHI1. Śruby pokrywy można zakryć znadującymi się w komplecie zaślepkami narożnymi DCP1. 18

6 Stopień ochrony obudów wynosi IP 66/67. Przykładowa aplikacja jako część systemu podgrzewającego wodę na basenie. Obudowa jako część systemu detekcji niebezpiecznych oparów gazu. Usługi dodatkowe oferowane przez Ensto obejmują m.in. wycinanie otworów i wyposażanie obudów w dławnice kablowe różnych typów. 19
