2 MS więcej niŝ OKNA M&S Pomorska Fabryka Okien od lat jest w czołówce firm okiennych wprowadzających do oferty coraz nowocześniejsze produkty i rozwiązania. Dziś prezentujemy Państwu naszą ofertę pod nową marką: MS to nawiązanie do nazw firm wchodzących w skład nowej marki: M&S Pomorska Fabryka Okien Sp. z o.o. oraz M&S Okna i Drzwi Sp. z o.o. Więcej oznacza podwyŝszony standard, wysoką jakość oraz pełen pakiet rozwiązań i technologii. OKNA to podkreślenie głównego kierunku naszych działań.

3 Grupa MS Siedziba, Okna PCV M&S Pomorska Fabryka Okien Sp. z o.o.

4 Grupa MS Okna Drewniane M&S Okna i Drzwi Sp. z o.o.

5 Grupa MS Centrum Marmuru i Granitu

6 Grupa MS Podstawowe informacje MS zatrudnia blisko 500 osób Dysponujemy terenami produkcyjnymi o powierzchni 70 tys. m 2 Jesteśmy obecni na rynku od 1991 roku Od początku naszej działalności wyprodukowaliśmy ponad milion okien! Od lipca 2002 roku posiadamy Certyfikat Systemu Jakości ISO 9001:2001

7 Sieć sprzedaŝy System sprzedaŝy MS oparty jest na współpracy z profesjonalistami z branŝy okiennej. Gwarantuje to wysoki standard i kompleksową obsługę Klientów. Sieć dystrybucji obejmuje 250 Salonów SprzedaŜy na terenie Polski i chcemy ją silnie rozbudować w najbliŝszych latach. Rozwijamy takŝe naszą sprzedaŝ na innych rynkach...

8 JAKOŚĆ ENERGETYCZNA OKNA

9 Okna mają istotny wpływ na jakość energetyczną budynku Jakość cieplna okien, zgodnie z normą EN , opisywana jest przez trzy podstawowe cechy: - izolacyjność cieplną U [W/m 2 K] wg EN ISO całkowitą przepuszczalność energii słonecznej g [%] wg EN przepuszczalność powietrza klasy od 0 do 4 wg EN Wszystkie te cechy uwzględniane są w bilansie energetycznym budynku którego policzenie jest koniczne dla uzyskania certyfikatu jakości energetycznej

10 Straty ciepła w naszych domach Dachy, stropy 10-25% Ściany 20-30% OKNA w domach z wielkiej płyty OKNA 15-25% NAWET 30-45% OKNA to jeden z elementów, przez które ucieka najwięcej ciepła!

11 Współczynniki charakteryzujące izolacyjność okna k S k O U g U -- Ψ g k R U f

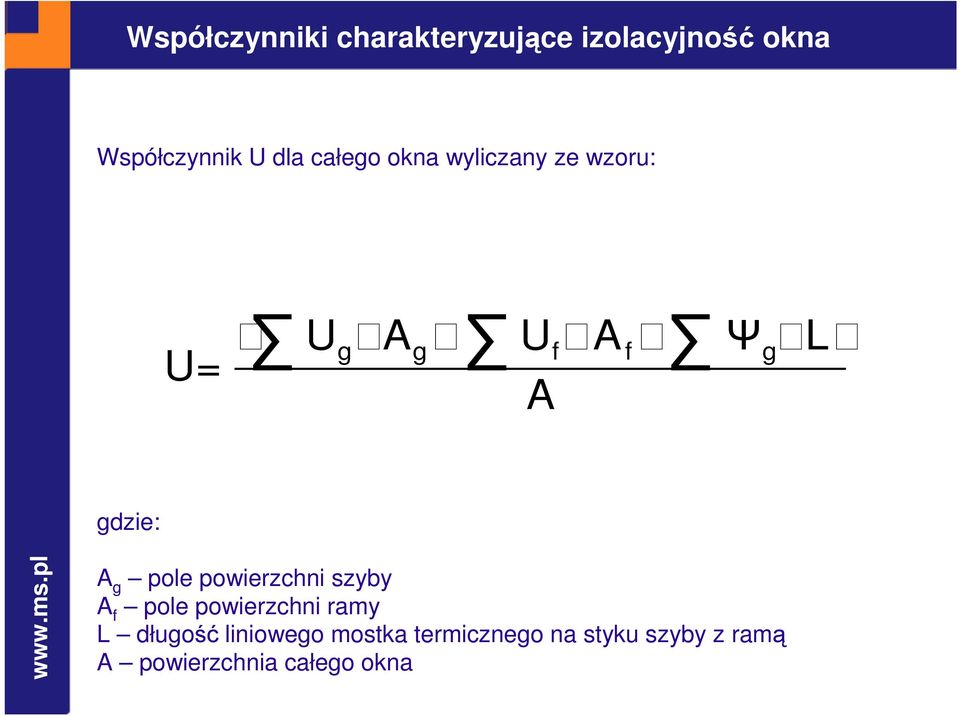

12 Współczynniki charakteryzujące izolacyjność okna Współczynnik U dla całego okna wyliczany ze wzoru: U= U g A g U f A f Ψ g L A gdzie: A g pole powierzchni szyby A f pole powierzchni ramy L długość liniowego mostka termicznego na styku szyby z ramą A powierzchnia całego okna

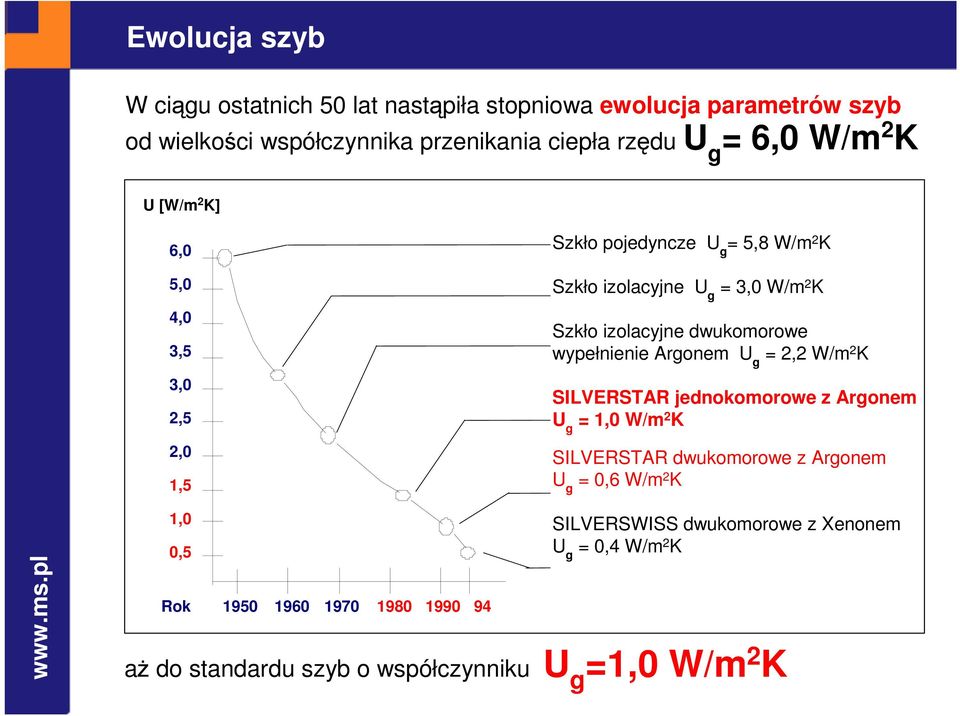

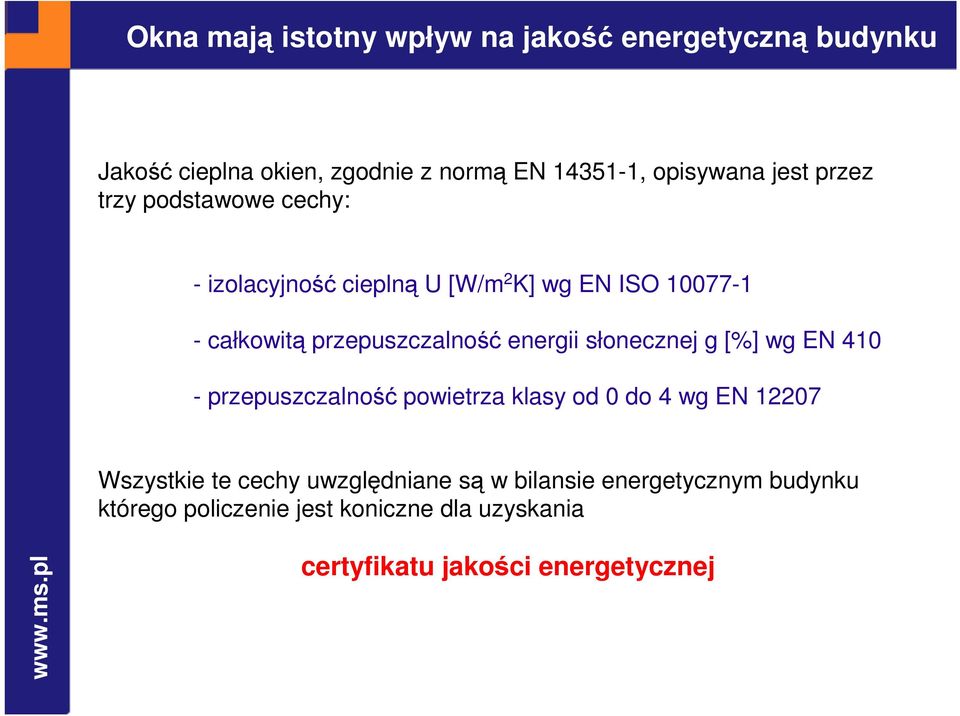

13 Ewolucja szyb W ciągu ostatnich 50 lat nastąpiła stopniowa ewolucja parametrów szyb od wielkości współczynnika przenikania ciepła rzędu U g = 6,0 W/m 2 K U [W/m 2 K] 6,0 5,0 4,0 3,5 3,0 2,5 2,0 1,5 Szkło pojedyncze U g = 5,8 W/m 2 K Szkło izolacyjne U g = 3,0 W/m 2 K Szkło izolacyjne dwukomorowe wypełnienie Argonem U g = 2,2 W/m 2 K SILVERSTAR jednokomorowe z Argonem U g = 1,0 W/m 2 K SILVERSTAR dwukomorowe z Argonem U g = 0,6 W/m 2 K 1,0 0,5 Rok SILVERSWISS dwukomorowe z Xenonem U g = 0,4 W/m 2 K aŝ do standardu szyb o współczynniku U g =1,0 W/m 2 K

14 Co to jest współczynnik Ψ Liniowy współczynnik przenikania ciepła mostka cieplnego na styku szyby z ramą L=1m T z = 19 T w = 20 T z = T w 1K Współczynnik Ψ dla niektórych rodzajów ramek: aluminium 0,08 W/mK stal 0,06 W/mK polimery konstrukcyjne 0,04 W/mK

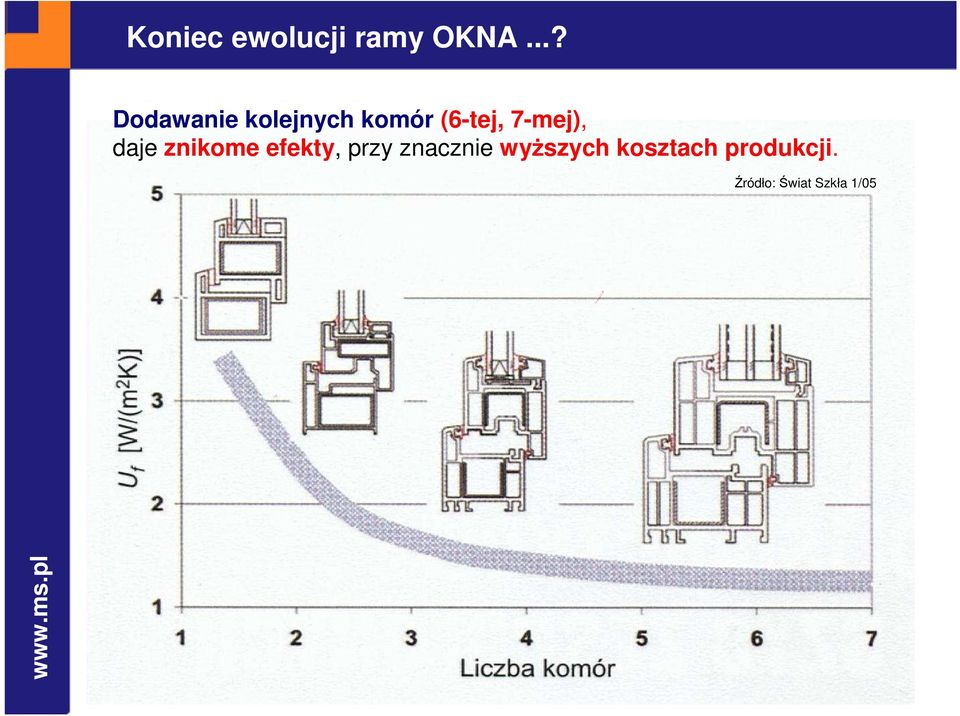

15 Koniec ewolucji ramy OKNA...? Dodawanie kolejnych komór (6-tej, 7-mej), daje znikome efekty, przy znacznie wyŝszych kosztach produkcji. Źródło: Świat Szkła 1/05

16 NOWA TECHNOLOGIA Rewolucyjny materiał XXI wieku Zastosowaliśmy materiał, który dzięki nadzwyczajnym właściwościom znalazł zastosowanie w wielu nowoczesnych produktach naraŝonych na ekstremalne warunki Po dwóch latach badań, testów i doświadczeń nasze starania zaowocowały przełomem technologicznym...

17 NOWA TECHNOLOGIA Budowa Wzmocnienia W oknach PCV Nasz powszechnie Termiczne pomysł stosowane MS zostały sąoficjalnie zgłoszone w Urzędzie Patentowym wzmocnienia stalowe zastąpienie RP wmocnień jako rozwiązanie stalowych technologiczne podlegające ochronie prawnej. Wzmocniami Termicznymi MS Nowe wzmocnienia zbudowane są z kompozytu poliestrowo-szklanego. Wypełnienie konstrukcji stanowi dodatkowo pianka poliuretanowa. 73 mm mm

18 NOWA TECHNOLOGIA Rewolucja w parametrach Wysoka izolacyjność cieplna... Wzmocnienia Termiczne MS Opór cieplny nowych wzmocnień jest o 1500 do 2000 razy wyŝszy niŝ dla standardowych wzmocnień stalowych

19 NOWOŚĆ! Porównanie parametrów róŝnych OKIEN PCV OKNA OKNA PCV PCV szeroki profil 3-komorowy 5-komorowy wzmocnienia wzmocnienia stalowe stalowe U U R = 1,95 W/m 2 R = 1,58 W/m 2 K K OKNA PCV NOWOŚĆ! OKNA termo PCV szeroki profil 5-komorowy Wzmocnienia wzmocnienia Termiczne stalowems U 1,58 2 R = 1,1 W/m 2 K 73 mm mm 73 mm 73 mm

20 Rewolucyjna technologia ciepłych OKIEN Nowe OKNA termo PCV charakteryzują się najniŝszym wpółczynnikiem przenikania ciepła dla tej klasy profili. Co waŝne, OKNA produkowane na bazie nowej technologii moŝna kupić w podobnej cenie jak dostępne na rynku standardowe okna 5-cio lub 6-cio komorowe (1,5-1,6 W/m 2 K).

21 NOWOŚĆ! Czy technologia ciepłych OKIEN się opłaca? Ramy okienne w zaleŝności od materiału z jakiego są zbudowane, uzyskują następujące wartości współczynnika przenikania ciepła: Okna aluminowe 1,8-2,5 W/m 2 K Okna drewniane 1,3-1,6 W/m 2 K Standardowe okna PCV 1,5-2,0 W/m 2 K NOWOŚĆ! OKNA termo PCV 1,1 W/m 2 K

22 Przykładowe wyliczenie U A f1 L 1 L 2 Dane geometryczne: szerokość okna 1,5 m wysokość okna 1,5 m A g1 A f2 A g2 A g1 + A g1 = 1,36 m 2 (60%) A f1 = 0,65 m 2 (30%) A f2 = 0,24 m 2 (10%) L 1 = 4,68 m L 2 = 2,15 m U g1 = U g2 = 1,1 W/m 2 K U f1 = 1,6 W/m 2 K U f2 = 1,65 W/m 2 K Ψ g1 = Ψ g2 = 0,08 W/mK U g1 = U g2 = 0,6 W/m 2 K U f1 = 1,1 W/m 2 K U f2 = 1,35 W/m 2 K Ψ g1 = Ψ g2 = 0,04 W/mK U = 1,55 W/m 2 K U = 0,95 W/m 2 K

23 Przykładowe wyliczenie U A f Dane geometryczne: L A g szerokość okna 1,5 m wysokość okna 1,5 m A g = 1,60 m 2 (70%) A f = 0,65 m 2 (30%) L = 4,68 m U g = 1,1 W/m 2 K U f = 1,6 W/m 2 K Ψ g = 0,08 W/mK U g = 0,6 W/m 2 K U f = 1,1 W/m 2 K Ψ g = 0,04 W/mK U = 1,42 W/m 2 K U = 0,83 W/m 2 K

24 Przykład z Ŝycia

25 Co to jest wspłczynnik g? Współczynnik całkowitej przepuszczalności energii g wg EN 410 ST Qi

26 Okno takŝe grzeje!!! Odbicie Przepuszczalność energii słonecznej Energia promieniowania słonecznego Odbicie Przepuszczalność ciepła Promieniowanie wtórne Energia cieplna Promieniowanie wtórne

27 Przepuszczalność powietrza klasyfikacja wg EN Klasyfikacja oparta jest na porównaniu przepuszczalności powietrza badanej próbki w odniesieniu do powierzchni całkowitej i przepuszczalności w odniesieniu do długości szczeliny otworu. Wartość całkowitej przepuszczalności powietrza przez badaną próbkę jest mierzona zgodnie z normą EN Przepuszczalnością odniesienia jest przepuszczalność określona przy ciśnieniu równym 100 Pa, dla innych wartości ciśnienia uŝywa się równania: Q= Q 100 P 100 2/3 Klasa 0 Przepuszczalność powietrza Przepuszczalność powietrza Maksymalne ciśnienie przy 100 Pa m 3 /h*m 2 przy 100 Pa m 3 /h*m próbne Nie bada się , , , ,75 600

28 Bilans energetyczny dla okna ZałoŜenia do bilansu energetycznego: 1. Porównujemy pojedyncze okna O34 (1,5 m x 1,5 m dwuskrzydłowe) róŝniące się izolacyjnością, przepuszczalnością energii słonecznej oraz przepuszczalnością powietrza. 2. Okno zamontowane w Warszawie na południowej elewacji. 3. Koszt 1 GJ energii ok. 50 zł 4. Zakładana inflacja 4% rocznie 5. Zakładany wzrost kosztów energii 4% rocznie

29 Bilans energetyczny dla okna BILANS ENERGETYCZNY OKNA [GJ] 1,5 1 0,5 0-0,5-1 -1,5-2 -2,5-3 -3,5 0,9-0,1-0,72 Uw = 0,8 0,9-0,2-0,9 Uw = 1,0 1,1-0,2-1,17 Uw = 1,3 1,1-0,4-1,35 Uw = 1,5 1,2-1,2-2,25 Uw = 2,5 Zysk z nasłonecznienia Straty na izolacyjności Straty na przewiewach

30 Bilans energetyczny dla okna BILANS ENERGETYCZNY OKNA [GJ] 0,25 0,00-0,25-0,50-0,75-1,00-1,25-1,50-1,75-2,00-2,25 0,08 Uw = 0,8 Uw = 1,0-0,20-0,27 Uw = 1,3-0,65 Uw = 1,5 Uw = 2,5-2,25

31 Bilans energetyczny dla okna 2 500,00 zł Koszty okien i ogrzewania 2 000,00 zł Koszty w zł 1 500,00 zł 1 000,00 zł 500,00 zł Lata Uw = 2,5 Uw = 1,5 Uw = 1,3 Uw = 1,0

32 NOWOŚĆ! Oszczędne rozwiązanie dla Twojego domu

33 NOWOŚĆ! OKNA termo PCV Właśnie dlatego wyróŝniamy się pozytywnie spośród innych firm z branŝy.

34 NOWOŚĆ! Rewolucyjna technologia ciepłych OKIEN Dziękujemy Państwu za uwagę... Zapraszamy do współpracy oraz zapoznania się z naszą ofertą
