1 PRZEDSIĘBIORSTWO PROJEKTOWO-HANDLOWO-USŁUGOWE " J U W A " Jerzy Brynkiewicz, Waldemar Filipkowski BIAŁYSTOK ul. E.Orzeszkowej 32 tel.(085) , fax (085) PROJEKT WYKONAWCZY Instalacja kolektorów słonecznych w Domu Pielgrzyma w Gietrzwałdzie OBIEKT: Budynek Domu Pielgrzyma INWESTOR: Biuro Administracyjno Usługowo - Handlowe Zakonu Kanoników Regularnych Laterańskich Gietrzwałd, ul. Klasztorna 1 PROJEKTANT Imię i nazwisko Data Podpis mgr inż. Beata Gutowska upr. w zakr. sieci i inst. sanit nr PDL /0048/POOS/12 WSPÓŁPRACA SPRAWDZAJĄCY WŁAŚCICIELE mgr inż. Waldemar Filipkowski upr. w zakr. sieci i inst. sanit. nr Bł/119/83 i Bł/185/90 mgr inż. Jerzy Brynkiewicz mgr inż. Waldemar Filipkowski

2 Spis treści I. Opis techniczny II. Obliczenia III. Zestawienie urządzeń IV. Rysunki A.1 Plan sytuacyjny skala 1: Schemat technologiczny instalacji solarnej 2. Instalacja solarna rzut kotłowni skala 1:25 3. Rzut dachu lokalizacja kolektorów słonecznych skala 1:50

3 I. OPIS TECHNICZNY do projektu wykonawczego instalacji kolektorów słonecznych w Domu Pielgrzyma w Gietrzwałdzie. 1. Podstawa opracowania zlecenie inwestora umowa zawarta między inwestorem a jednostką projektową audyt energetyczny budynku Domu Pielgrzyma w Gietrzwałdzie inwentaryzacja obiektu obowiązujące normy i wytyczne. 2. Zakres opracowania. Projekt zawiera rozwiązania w zakresie montażu instalacji kolektorów słonecznych na dachu budynku Domu Pielgrzyma w Gietrzwałdzie. Instalacja kolektorów słonecznych wykorzystywać będzie energię słoneczną do wytwarzania ciepłej wody użytkowej w budynku i pracować będzie w oparciu o 12 szt. kolektorów płaskich Vitosol 100F o łącznej powierzchni 30,12 m 2 brutto. 3. Charakterystyka budynku. Obiekt jest budynkiem wolnostojącym częściowo podpiwniczonym, o trzech kondygnacjach naziemnych i z poddaszem użytkowym. Całość wykonana jest w technologii tradycyjnej z cegły ceramicznej. W piwnicy budynku znajduje się kotłownia gazowa pracująca w oparciu o dwa kotły firmy Viessmann typu Paromat Simplex o mocy 105 kw każdy. 4. Opis istniejącej instalacji ciepłej wody użytkowej. Budynek wyposażony jest w instalację ciepłej wody użytkowej i cyrkulacji. Przygotowanie ciepłej wody użytkowej odbywało się dotychczas się w kotłowni gazowej zlokalizowanej w piwnicy budynku, pracującej w oparciu o dwa kotły firmy Viessmann typu Paromat Simplex o mocy 105 kw każdy i podgrzewacz pojemnościowy o pojemności 500l. 5. Opis projektowanej instalacji solarnej. Projektowana instalacja solarna wspomagać będzie wytwarzanie energii cieplnej do produkcji ciepłej wody użytkowej na potrzeby budynku Domu Pielgrzyma a także budynku Handlowego. Podstawowym źródłem ciepła będzie tak jak dotychczas istniejąca kotłownia gazowa. Zasilenie instalacji ciepłej wody użytkowej i cyrkulacji budynku Handlowego odbywać się będzie poprzez projektowaną sieć cieplną (projektowana sieć cieplna zasilająca budynek Handlowy wg odrębnego opracowania). Instalacja solarna składać się będzie się z następujących części:

4 3 baterie słoneczne złożone z 4 szt. płaskich kolektorów cieczowych Vitosol 100-F każda, o łącznej powierzchni brutto 30,12 m 2, umieszczone na dachu budynku Domu Pielgrzyma (część dachu nad pomieszczeniem kotłowni); instalacja doprowadzająca czynnik solarny z kolektorów do pomieszczenia kotłowni w zlokalizowanej w piwnicy budynku; solarny węzeł cieplny wraz z niezbędnym osprzętem hydraulicznym i sterownikiem, zasobnikiem ciepłej wody użytkowej o pojemności 1000l, umieszczony w pomieszczeniu kotłowni w piwnicy budynku. Źródłem ciepła są kolektory płaskie Vitosol 100-F w ilości 12 sztuk zestawionych w 3 baterie o łącznej powierzchni brutto 30,12 m 2. Kolektory będą usytuowane na konstrukcjach wg wytycznych producenta, na dachu pochyłym, w miejscu pokazanym w części graficznej opracowania. Przy każdej baterii kolektorów przewidziano zawory odcinające każdą baterię oraz zawory odpowietrzające. Nośnikiem energii w obiegu solarnym będzie glikol propylenowy o stężeniu 40% zawierający dodatki stabilizujące i inhibitory korozji. Ciepło z kolektorów zostanie przekazanie wodzie użytkowej poprzez wężownicę w zasobniku ciepłej wody użytkowej Vitocell 100-V firmy Viessmann o pojemności 1000l, który połączony będzie w sposób szeregowy z istniejącym w kotłowni zasobnikiem ciepłej wody użytkowej o pojemności 500l. W zależności od temperatury osiągniętej w zasobniku, woda użytkowa będzie wymagała lub nie dogrzewania poprzez pracujące w kotłowni kotły gazowe. Instalacja będzie zabezpieczona przed wzrostem ciśnienia przez zawory bezpieczeństwa, a przyrost objętości wody oraz płynu solarnego będzie przejmowany przez naczynie wzbiorcze przeponowe firmy Reflex. Rurę wyrzutową zaworu bezpieczeństwa płynu solarnego należy wprowadzić do zbiornika płynu uzupełniającego. Do napełniania instalacji solarnej i uzupełniania ubytków płynu przewidziano pompę ręczną skrzydełkową. Ciepłą wodę użytkową zmagazynowaną w zasobniku należy przynajmniej raz w tygodniu przegrzać do temperatury ok. 70 C, aby nie dopuścić do rozwoju bakterii Legionelli. Pracą urządzeń w przyjętym schemacie sterować będzie regulator solarny. 6. Urządzenia technologiczne. Rozmieszczenie urządzeń przedstawiono w części rysunkowej niniejszego opracowania. Kolektory Zastosowano kolektory płaskie typu Vitosol 100-F typu SV1A. - ilość kolektorów - 12 sztuk (3 baterie po 4 sztuki)

5 - powierzchnia brutto - 2,51 m 2 - powierzchnia absorbera - 2,32 m 2 - powierzchnia czynna absorbera - 2,33 m 2 - wymiary x 2380 x 72 - ciężar - 41,5 kg - pojemność cieczy - 1,48 dm 3 - maksymalne ciśnienie pracy - 6 bar - maksymalna temperatura postojowa C Kolektory mocować na dachu przy użyciu podpór montażowych i uchwytów, zgodnie z wytycznymi producenta. Kolektory należy łączyć w baterie tylko przy użyciu systemowych rur łączących o średnicy 15mm. W najwyższych punktach zamontować należy odpowietrzniki solarne z zaworem odcinającym. Pompa obiegu solarnego Zaprojektowano pompę WILO typ STRATOS 25/1-8 CAN PN10 - moc znamionowa pompy W - prędkość obrotowa obr/min - napięcie znamionowe - 1~230V, 50Hz - maksymalny pobór prądu - 1,2A - stopień ochrony - IP X4D - ciężar - 4,5 kg Zbiornik ciepłej wody użytkowej Dobrano zbiornik ciepłej wody użytkowej Vitocell 100-V o pojemności 1000l. - masa kg - średnica z izolacją mm - średnica zbiornika mm - wysokość mm Naczynie wzbiorcze obiegu solarnego Dobrano naczynie wzbiorcze REFLEX S80 o pojemności 80l. Naczynie wzbiorcze wody użytkowej Dobrano naczynie wzbiorcze REFIX DT100 o pojemności 100l z Flowjet 1 1/4. Istniejące urządzenia w kotłowni

6 Istniejący w kotłowni zasobnik ciepłej wody użytkowej o pojemności 500l należy połączyć szeregowo z projektowanym zasobnikiem wg schematu technologicznego zawartego w części graficznej opracowania. Istniejącą pompę cyrkulacyjną pracującą na potrzeby instalacji ciepłej wody użytkowej w Domu Pielgrzyma należy przenieść i połączyć z instalacją wg schematu technologicznego zawartego w części graficznej opracowania. 7. Rurociągi i armatura. W zaprojektowanej instalacji występują rurociągi obiegu glikolowego, obiegu zasilającego zbiornik ciepłej wody użytkowej, zimnej i ciepłej wody oraz cyrkulacji. Rurociągi obiegu glikolowego instalacji solarnej wykonać z rur miedzianych łączonych poprzez lutowanie kapilarne. Połączenia gwintowane stosuje się w miejscach montażu armatury i urządzeń. Jako szczeliwo zastosować materiały odporne na temperaturę 220 C oraz na działanie roztworu wodnego glikolu propylowego o stężeniu 40% a także posiadające dopuszczenia do stosowania w budownictwie. Rurociągi wody zimnej, ciepłej wody użytkowej i cyrkulacji wykonać z rur stalowych instalacyjnych ze szwem PN-80/H ocynkowanych wg ZN , łączonych kształtkami gwintowanymi dopuszczonych do kontaktu z wodą użytkową. Mocowanie przewodów wykonać za pomocą typowych obejm mocujących stalowych ocynkowanych. Przewody mocować do ścian i stropu pomieszczenia. Wszelkie obejmy mocujące za wyjątkiem punktów stałych muszą posiadać wkładki gumowe umożliwiające przemieszczanie się rurociągu podczas występowania naprężeń. Przejścia rurociągów przez przegrody budowlane wykonać w tulejach ochronnych wystających za przegrodę 20mm. Jako armaturę odcinającą na rurociągach obiegu glikolowego należy zastosować zawory kulowe przystosowane do pracy z glikolem. Na rurociągach wody użytkowej zastosować zawory kulowe gwintowane z atestem PZH do stosowania w instalacjach wody pitnej. W obiegu solarnym zawór spustowy połączyć za pomocą węża elastycznego ze zbiornikiem uzupełniającym. Wyloty z zaworów bezpieczeństwa wyprowadzić nad zbiornik uzupełniający. Aparaturę kontrolno-pomiarową stanowić będą: - manometry centryczne, - termometry techniczne, - czujniki temperatury. Rurociągi obiegu glikolowego z kolektorów słonecznych sprowadzić należy istniejącym szachtem wentylacyjnym (w miejscu pokazanym w części rysunkowej opracowania) do piwnicy budynku, do pomieszczenia kotłowni.

7 Rurociągi ciepłej wody i cyrkulacji w kotłowni należy połączyć z istniejącą instalacją ciepłej wody użytkowej i cyrkulacji. 8. Zabezpieczenie antykorozyjne. Rury stalowe ocynkowane nie wymagają zabezpieczenia antykorozyjnego. 9. Izolacje termiczne. Izolacje rurociągów obiegu glikolowego wykonać przez nałożenie otuliny np. FLEXOROCK (normalna temperatura pracy 120 C, maksymalna 170 C, temperatura stagnacji 192 C) o grubościach podanych w poniższej tabeli: Wyszczególnienie Grubość izolacji [mm] Dn 22 mm 60 Dn 18 mm 60 Dn 15mm 60 Rurociągi układane napowietrznie owinąć dodatkowo płaszczem z blachy ocynkowanej. Rurociągi w kotłowni zaizolować należy otulinami termoizolacyjnymi ROCKWOOL z płaszczem ochronnym o grubościach podanych w poniższej tabeli. DN zasilanie powrót Montaż izolacji cieplnej rozpoczynać należy po uprzednim przeprowadzeniu wymaganych prób szczelności, wykonaniu zabezpieczenia antykorozyjnego powierzchni przeznaczonych do zaizolowania oraz po potwierdzeniu prawidłowości wykonania powyższych robót z protokołem odbioru. - Powierzchnia rurociągu lub urządzenia powinna być czysta i sucha. Nie dopuszcza się wykonywania izolacji cieplnych na powierzchniach zanieczyszczonych ziemią, cementem, smarami itp. oraz na powierzchniach z niecałkowicie wyschniętą lub uszkodzoną powłoką antykorozyjną. - Materiały przeznaczane do wykonania izolacji cieplnej powinny być suche, czyste i nie uszkodzone, a sposób składowania materiałów na stanowisku pracy powinien wykluczać możliwość ich zawilgocenia lub uszkodzenia.

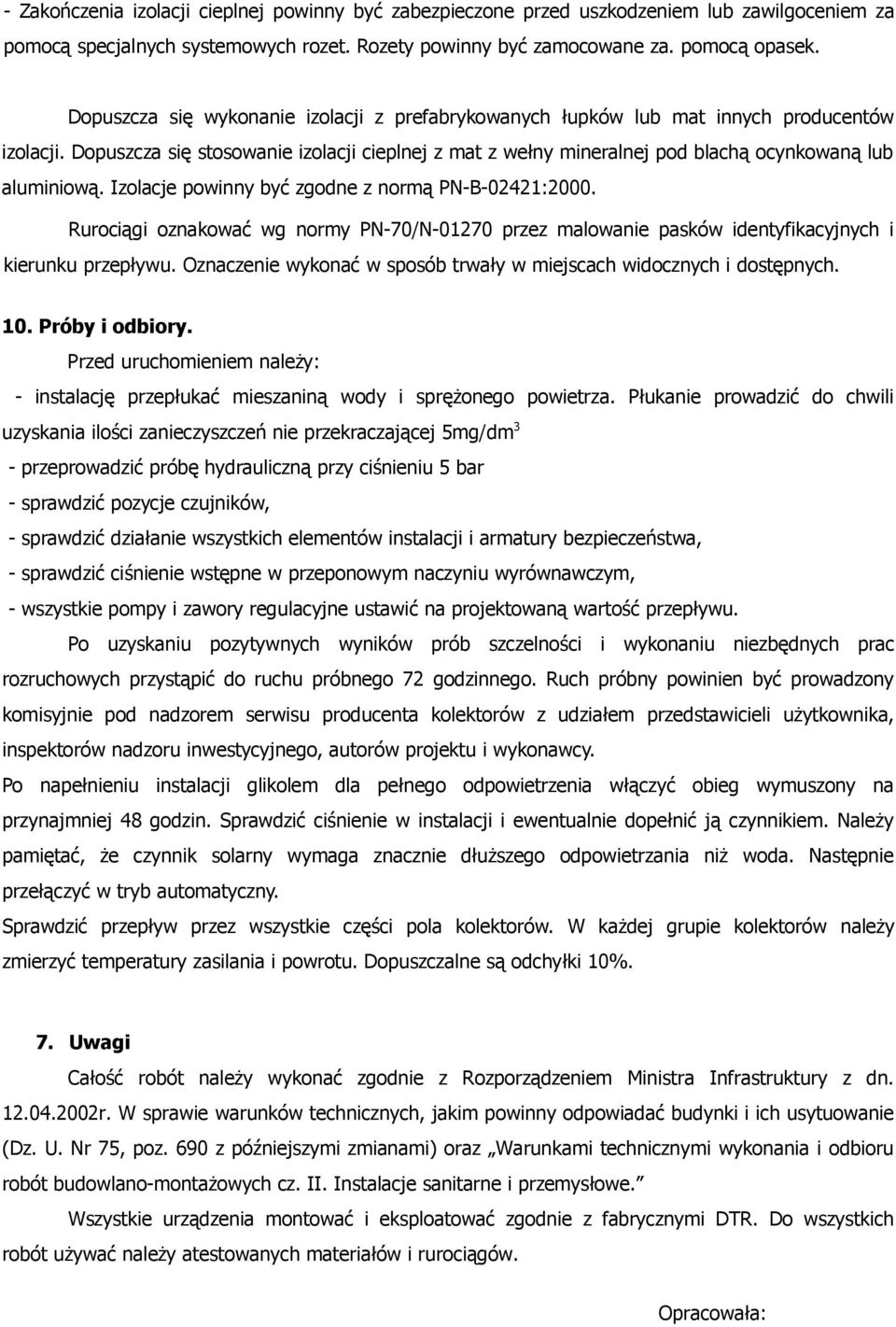

8 - Zakończenia izolacji cieplnej powinny być zabezpieczone przed uszkodzeniem lub zawilgoceniem za pomocą specjalnych systemowych rozet. Rozety powinny być zamocowane za. pomocą opasek. Dopuszcza się wykonanie izolacji z prefabrykowanych łupków lub mat innych producentów izolacji. Dopuszcza się stosowanie izolacji cieplnej z mat z wełny mineralnej pod blachą ocynkowaną lub aluminiową. Izolacje powinny być zgodne z normą PN-B-02421:2000. Rurociągi oznakować wg normy PN-70/N przez malowanie pasków identyfikacyjnych i kierunku przepływu. Oznaczenie wykonać w sposób trwały w miejscach widocznych i dostępnych. 10. Próby i odbiory. Przed uruchomieniem należy: - instalację przepłukać mieszaniną wody i sprężonego powietrza. Płukanie prowadzić do chwili uzyskania ilości zanieczyszczeń nie przekraczającej 5mg/dm 3 - przeprowadzić próbę hydrauliczną przy ciśnieniu 5 bar - sprawdzić pozycje czujników, - sprawdzić działanie wszystkich elementów instalacji i armatury bezpieczeństwa, - sprawdzić ciśnienie wstępne w przeponowym naczyniu wyrównawczym, - wszystkie pompy i zawory regulacyjne ustawić na projektowaną wartość przepływu. Po uzyskaniu pozytywnych wyników prób szczelności i wykonaniu niezbędnych prac rozruchowych przystąpić do ruchu próbnego 72 godzinnego. Ruch próbny powinien być prowadzony komisyjnie pod nadzorem serwisu producenta kolektorów z udziałem przedstawicieli użytkownika, inspektorów nadzoru inwestycyjnego, autorów projektu i wykonawcy. Po napełnieniu instalacji glikolem dla pełnego odpowietrzenia włączyć obieg wymuszony na przynajmniej 48 godzin. Sprawdzić ciśnienie w instalacji i ewentualnie dopełnić ją czynnikiem. Należy pamiętać, że czynnik solarny wymaga znacznie dłuższego odpowietrzania niż woda. Następnie przełączyć w tryb automatyczny. Sprawdzić przepływ przez wszystkie części pola kolektorów. W każdej grupie kolektorów należy zmierzyć temperatury zasilania i powrotu. Dopuszczalne są odchyłki 10%. 7. Uwagi Całość robót należy wykonać zgodnie z Rozporządzeniem Ministra Infrastruktury z dn r. W sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późniejszymi zmianami) oraz Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych cz. II. Instalacje sanitarne i przemysłowe. Wszystkie urządzenia montować i eksploatować zgodnie z fabrycznymi DTR. Do wszystkich robót używać należy atestowanych materiałów i rurociągów. Opracowała:

9 II. OBLICZENIA 1. Wstępny dobór powierzchni i ilości kolektorów Zaprojektowano 3 baterie kolektorów po 4 szt. Każda 12 szt. Powierzchnia absorbera jednego kolektora 2,32 m 2 Łączna powierzchnia absorbera 27,8 m 2 Szerokość kolektora 1056 mm Wysokość kolektora 2380 mm Głębokość kolektora 72 mm Zawartość płynu w kolektorze 1,48 dm 3 Dopuszczalne ciśnienie robocze 6 bar 2 Obieg solarny Jednostkowy przepływ płynu solarnego (wg wytycznych producenta) 25 dm 3 /m 2 h Przepływ płynu solarnego dla 1-go pola 4 kolektorów 15x dm 3 /h Przepływ płynu solarnego dla 2 pól kolektorów (8szt.) 22x1,0 464 dm 3 /h Przepływ płynu solarnego dla 2 pól kolektorów (12szt.) 22x1,0 696 dm 3 /h Wymagany przepływ wody po stronie bufora 598 dm 3 /h Ciepło właściwe glikolu (40%) 3,6 kj/kgxk Ciepło właściwe wody 4,19 kj/kgxk 2.1 Regulator przepływu solarnego RP1 Przepływ 0,7 m 3 /h Współczynnik wypływu Kvs = 5 m 3 /h Strata ciśnienia na zaworze H = 194 mm H 2 O Dobrano regulator przepływu TACO SETTER typ AV-23 SETTER BYPASS SD SOLAR wielkość DN20 o zakresie przepływu 8-20 l/min Temperatura maksymalna pracy 185 o C Ciśnienie pracy 8 Bar 2.2 Naczynie wzbiorcze obiegu solarnego NW1 Pojemność kolektorów VK= 17,76 dm 3 Pojemność przewodów Pojemność wężownicy zasobnika cwu VP= Vw= 28,8 dm 3 26,8 dm 3 Pojemność całkowita instalacji solarnej VA= 73,4 dm 3 Pojemność naczynia wzbiorczego: Vn=[(Vk+0,15*Vi+3)*(0,9pc+1)]/(0,9pc-0,7-0,1*hs)= 76,0 dm 3 gdzie: Vk pojemność łączna kolektorów 17,8 dm 3 Vi pojemność całkowita instalacji wraz z kolektorami 73,4 dm 3 Pc ciśnienie otwarcia zaworu bezpieczeństwa 5 bar Hs wysokość statyczna 15 m od dna naczynia przeponowego do najwyższego punktu instalacji solarnej Dobrano naczynie wzbiorcze REFLEX S 100 o pojemności 80l 2.3. Pompa obiegu solarnego PS Przepływ Opory przepływu 0,70 m 3 /h 2,31 mh 2 0 Kolektory 0,80 mh 2 0 Zasobnik cwu 0,1 mh 2 0 Regulator przepływu 0,19 mh 2 0 Rurociągi 1,22 mh 2 0 Dobrano pompę WILO typ Stratos 25/1-8 CAN PN10 Moc znamionowa Prędkość obrotowa Napięcie znamionowe Max pobór prądu 100 W /min 1~ 230 V 1,2 A

10 Stopień ochrony 3. Obieg cwu 3.1. Zasobnik ciepłej wody użytkowej Dobrano zasobnik ciepłej wody użytkowej o pojemności 1000l IP X4D Pojemność zbiornika 1000 dm 3 Średnica zbiornika 1055 mm Wysokość zbiornika 2070 mm Ciężar zbiornika 350 kg Pojemność wężownicy obiegu solarnego 26,8 dm Zbiornik ciepłej wody użytkowej istniejący Zasobnik ciepłej wody użytkowej o pojemności 500l istniejący Pojemność zbiornika 500 dm 3 Pojemność wężownicy obiegu grzewczego 34,2 dm Naczynie wzbiorcze NW2 Pojemność zasobników ciepłej wody użytkowej Pojemność rurociągów dm 3 Pojemność instalacji 10 dm 3 V= dm 3 Pojemność użytkowa naczynia wzbiorczego Vu=V ρ1 υ= ρ1 gęstość wody instalacyjnej υ przyrost objętości wody Pojemność całkowita naczynia Vn=Vu*(pmax+1)/(pmax-p)= pmax maksymalne ciśnienie w naczyniu p ciśnienie wstępne 59 dm3 999,7 kg/m3 0, dm3 6 bar 1 bar Dobrano naczynie wzbiorcze REFIX DT5 100 o pojemności 100l z Flowjet 11/4 4. Zawory bezpieczeństwa 4.1 Zawór bezpieczeństwa instalacji solarnej Zb1 p1 ciśnienie przed zaworem 0,5 MPa p2 ciśnienie za zaworem 0 MPa r ciepło parowania przy p kj/kg N maksymalna moc trwała instalacji solarnej 19,49 kw r1 gęstość cieczy 988 kg/m 3 Wymagana przepustowość zaworu m=3600*n/r= 34,0 kg/h Przyjęto zawór SYR 1915 DN3/4 a - współczynnik wypływu dla pary ac - współczynnik wypływu dla cieczy 0,55 0,20 K1 współczynnik zależny od właściwości czynnika 0,523 K2 wsp. zależny od ciśnienia przed i za zaworem 0,57 A powierzchnia kanału przepływowego A=Ap+Aw= 36,0 mm 2 Ap powierzchnia kanału przepływowego do odprowadzenia pary Ap = m/[10*k1*k2*α*(p1+0,1)]= 34,5 mm 2 Aw powierzchnia kanału przepływowego do odprowadzenia wody Średnica gniazda Aw = m/[5,03*αc*pierw((p1-p)ρ1)]= 1,5 mm 2 6,8 mm 2 Dobrano zawór bezpieczeństwa SYR typu 2115 DN 1/2 do=12mm 4.2. Zawór bezpieczeństwa zasobnika cwu Dal zasobników o łącznej pojemności 1500l dobrano membranowy zawór bezpieczeństwa SYR typ 2115 DN 1'' do=20mm ciśnienie otwarcia zaworu przepustowość zaworu 4 bar 9,5 m3/h

11 III. ZESTAWIENIE PODSTAWOWYCH URZĄDZEŃ INSTALACJA SOLARNA Oznaczenie Wyszczególnienie j.m Ilość Producent Vitosol 100 F Kolektor słoneczny Vitosol 100 F SV1A 'kpl. 12 Viessmann Zestaw montażowy na dach pochyły kpl. 12 Viessmann Zestaw AS: 2x kompensator rozszerzalności + 4x uszczelka Zestaw TE: tuleja zanurzeniowa + uszczelka + instarukcja montażu Vitosolic 100 Regulator solarny Vitosolic 100 kpl. kpl. kpl Viessmann Viessmann Viessmann ZB Zbiornik ciepłej wody użytkowej o pojemności 1000l, Vitocell V100 Viessmann Ps Pompa obiegu solarnego WILO typ TOP-E 25/1-7 WILO P1 Ręczna pompka skrzydełkowa o średnicy 25mm typ S2/2 LFP Regulator przepływu Taco-Setter typ AV-23 SETTER BYPASS HT, SOLAR RP1 DN20, na ciśnienie 8bar i przy +130 C, Kvs=2,2m3/h, zakres prze pływu 2-12 Valmark l/min NW1 Naczynie wzbiorcze przeponowe do instalacji solarnej REFLEX typ S80 o pojemności całkowitej 80dm 3 Reflex NW2 Naczynie wzbiorcze przeponowe do wody użytkowej REFLEX typ REFIX DT5 100 o pojemności 100l z Flowjet 11/4 Reflex ZG Zbiornik o pojemności ok.50dm 3 dla przejęcia glikolu zrzucanego z zaworów bezpieczeństwa Separator powietrza do instalacji solarnych typu SPIROVENT SOLAR, wielkość Sps 22mm, przyłącze łączka zaciskowa 22mm, na ciśnienie 10 bar i temperaturę SPIROTECH-HUSTY 180 C Zb1 Zawór bezpieczeństwa membranowy SYR typu 2115 DN 1/2 do=12mm, ciśnienie otwarcia 5bar, temperatura 140 C HUSTY SYR Zb2 Zawór bezpieczeństwa membranowy SYR typ 2115 DN 1'' do=20mm, ciśnienie otwarcia 4bar HUSTY SYR F1 Filtr siatkowy gwintowany Dn20, wielkość oczek 0,25mm Z1 Zawór odcinający kulowy gwintowany DN20 T max 250 o C, PN10 bar do pracy z glikolem propylenowym szt. 5 Z2 Zawór odcinający kulowy gwintowany DN15 T max 250 o C, PN10 bar do pracy z glikolem propylenowym szt. 6 Zz1 Zawór zwrotny DN20 T max 250 o C, PN10 bar do pracy z glikolem propylenowym Zw Zawór odcinający kulowy gwintowany ze złączką do węża DN15, T max 250 o C, PN10 bar do pracy z glikolem propylenowym TI Termometr techniczny o C PI Manometr techniczny o C szt. 3 O Automatyczny odpowietrznik solarny z trójnikiem i kurkiem odcinającym 15mm szt. 3 Z3 Zawór odcinający kulowy gwintowany DN50 do wody użytkowej szt. 3 Z4 Zawór odcinający kulowy gwintowany DN32 do wody użytkowej Rura stalowa ocynkowana Dn 50 mb. 10 PN/H Rura stalowa ocynkowana Dn 32 mb. 2 PN/H Rura miedziana instalacyjna do kapilarnych połączeń lutowanych 22x1.0 mb. 57 EN 1057 Rura miedziana instalacyjna do kapilarnych połączeń lutowanych 15x1.0 mb. 7 EN 1057
