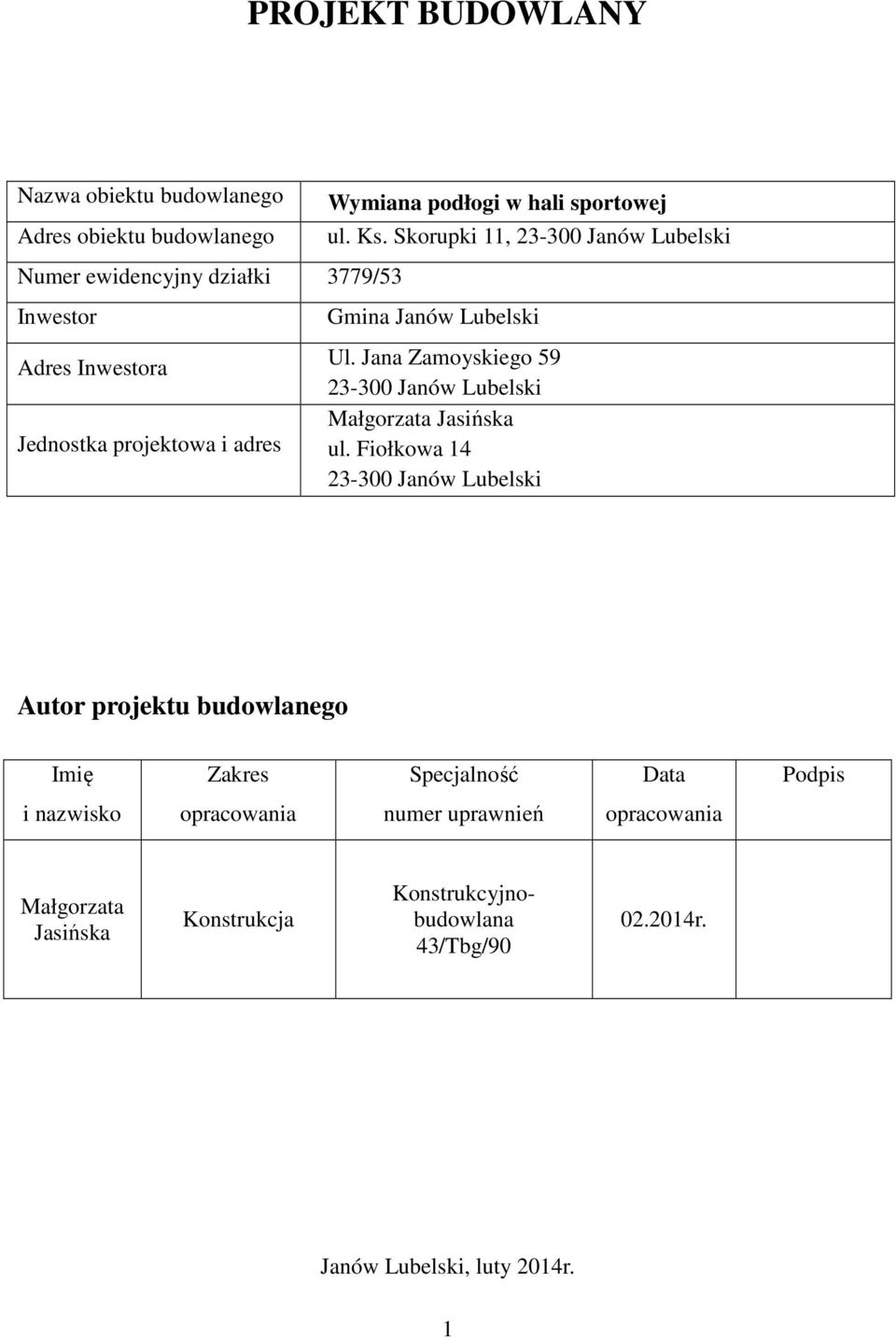

1 PROJEKT BUDOWLANY Nazwa obiektu budowlanego Adres obiektu budowlanego Numer ewidencyjny działki 3779/53 Inwestor Adres Inwestora Jednostka projektowa i adres Wymiana podłogi w hali sportowej ul. Ks. Skorupki 11, Janów Lubelski Gmina Janów Lubelski Ul. Jana Zamoyskiego Janów Lubelski Małgorzata Jasińska ul. Fiołkowa Janów Lubelski Autor projektu budowlanego Imię Zakres Specjalność Data Podpis i nazwisko opracowania numer uprawnień opracowania Małgorzata Jasińska Konstrukcja Konstrukcyjnobudowlana 43/Tbg/ r. Janów Lubelski, luty 2014r. 1

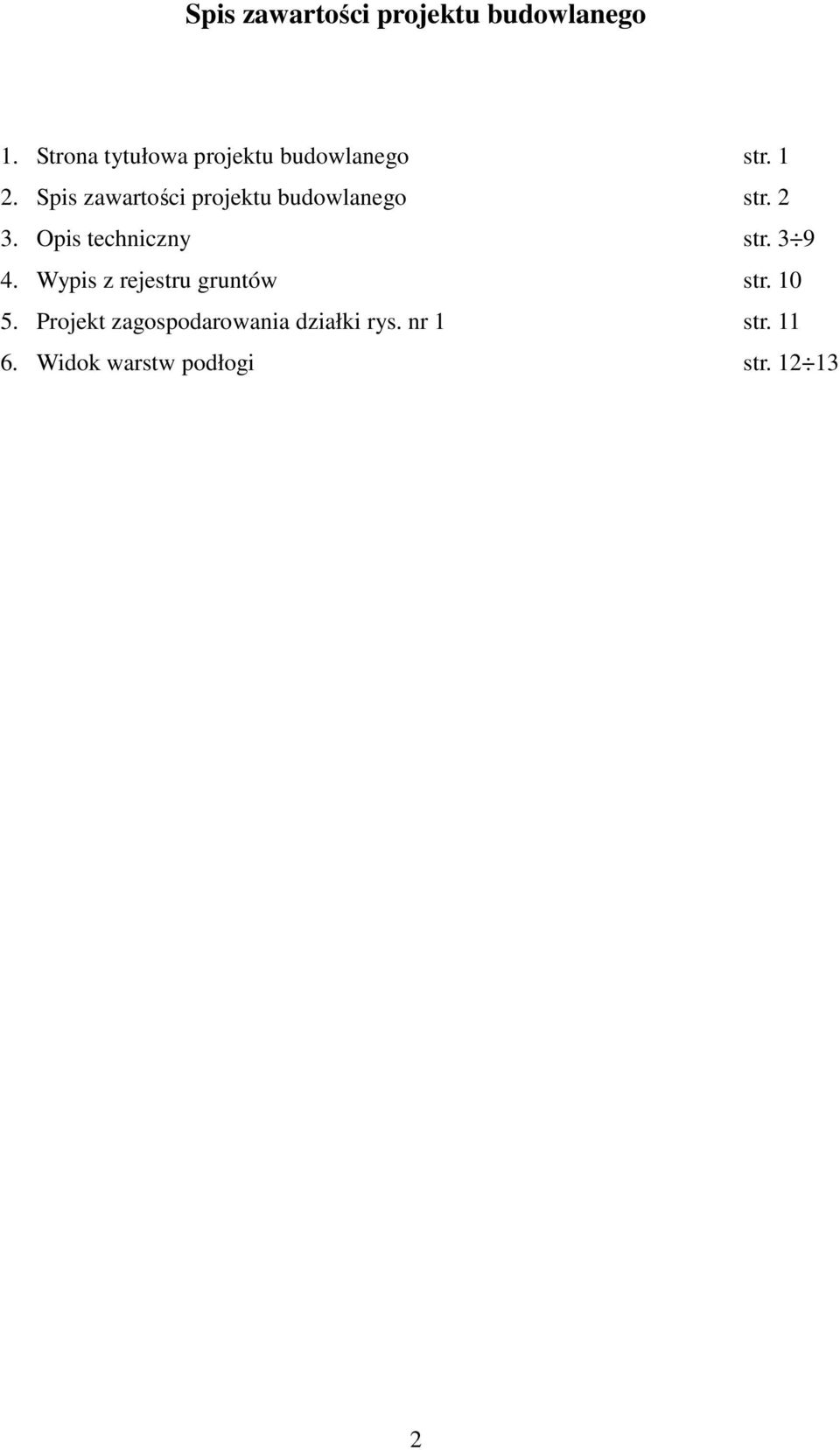

2 Spis zawartości projektu budowlanego 1. Strona tytułowa projektu budowlanego str Spis zawartości projektu budowlanego str Opis techniczny str Wypis z rejestru gruntów str Projekt zagospodarowania działki rys. nr 1 str Widok warstw podłogi str

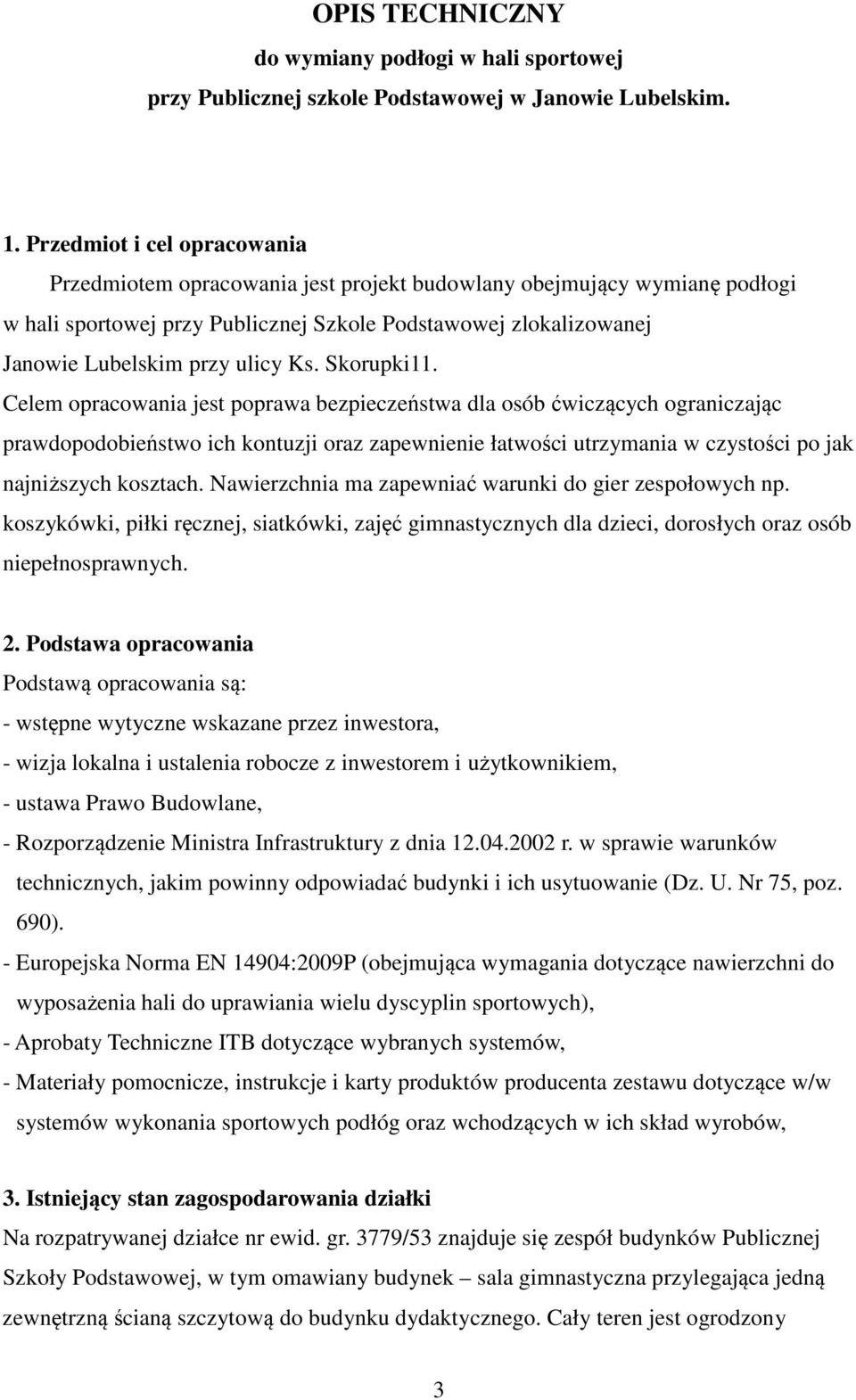

3 OPIS TECHNICZNY do wymiany podłogi w hali sportowej przy Publicznej szkole Podstawowej w Janowie Lubelskim. 1. Przedmiot i cel opracowania Przedmiotem opracowania jest projekt budowlany obejmujący wymianę podłogi w hali sportowej przy Publicznej Szkole Podstawowej zlokalizowanej Janowie Lubelskim przy ulicy Ks. Skorupki11. Celem opracowania jest poprawa bezpieczeństwa dla osób ćwiczących ograniczając prawdopodobieństwo ich kontuzji oraz zapewnienie łatwości utrzymania w czystości po jak najniższych kosztach. Nawierzchnia ma zapewniać warunki do gier zespołowych np. koszykówki, piłki ręcznej, siatkówki, zajęć gimnastycznych dla dzieci, dorosłych oraz osób niepełnosprawnych. 2. Podstawa opracowania Podstawą opracowania są: - wstępne wytyczne wskazane przez inwestora, - wizja lokalna i ustalenia robocze z inwestorem i użytkownikiem, - ustawa Prawo Budowlane, - Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690). - Europejska Norma EN 14904:2009P (obejmująca wymagania dotyczące nawierzchni do wyposażenia hali do uprawiania wielu dyscyplin sportowych), - Aprobaty Techniczne ITB dotyczące wybranych systemów, - Materiały pomocnicze, instrukcje i karty produktów producenta zestawu dotyczące w/w systemów wykonania sportowych podłóg oraz wchodzących w ich skład wyrobów, 3. Istniejący stan zagospodarowania działki Na rozpatrywanej działce nr ewid. gr. 3779/53 znajduje się zespół budynków Publicznej Szkoły Podstawowej, w tym omawiany budynek sala gimnastyczna przylegająca jedną zewnętrzną ścianą szczytową do budynku dydaktycznego. Cały teren jest ogrodzony 3

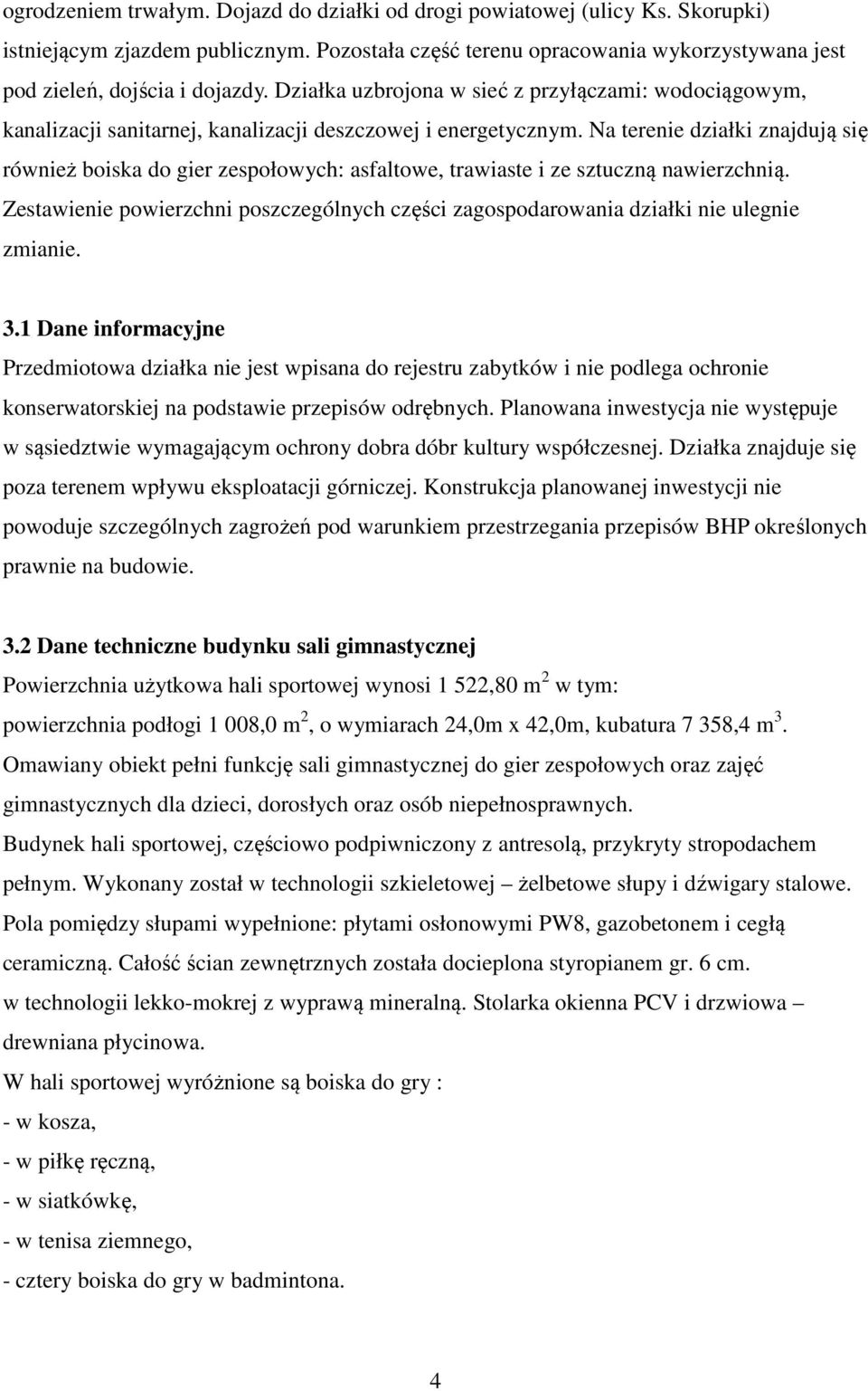

4 ogrodzeniem trwałym. Dojazd do działki od drogi powiatowej (ulicy Ks. Skorupki) istniejącym zjazdem publicznym. Pozostała część terenu opracowania wykorzystywana jest pod zieleń, dojścia i dojazdy. Działka uzbrojona w sieć z przyłączami: wodociągowym, kanalizacji sanitarnej, kanalizacji deszczowej i energetycznym. Na terenie działki znajdują się również boiska do gier zespołowych: asfaltowe, trawiaste i ze sztuczną nawierzchnią. Zestawienie powierzchni poszczególnych części zagospodarowania działki nie ulegnie zmianie. 3.1 Dane informacyjne Przedmiotowa działka nie jest wpisana do rejestru zabytków i nie podlega ochronie konserwatorskiej na podstawie przepisów odrębnych. Planowana inwestycja nie występuje w sąsiedztwie wymagającym ochrony dobra dóbr kultury współczesnej. Działka znajduje się poza terenem wpływu eksploatacji górniczej. Konstrukcja planowanej inwestycji nie powoduje szczególnych zagrożeń pod warunkiem przestrzegania przepisów BHP określonych prawnie na budowie. 3.2 Dane techniczne budynku sali gimnastycznej Powierzchnia użytkowa hali sportowej wynosi 1 522,80 m 2 w tym: powierzchnia podłogi 1 008,0 m 2, o wymiarach 24,0m x 42,0m, kubatura 7 358,4 m 3. Omawiany obiekt pełni funkcję sali gimnastycznej do gier zespołowych oraz zajęć gimnastycznych dla dzieci, dorosłych oraz osób niepełnosprawnych. Budynek hali sportowej, częściowo podpiwniczony z antresolą, przykryty stropodachem pełnym. Wykonany został w technologii szkieletowej żelbetowe słupy i dźwigary stalowe. Pola pomiędzy słupami wypełnione: płytami osłonowymi PW8, gazobetonem i cegłą ceramiczną. Całość ścian zewnętrznych została docieplona styropianem gr. 6 cm. w technologii lekko-mokrej z wyprawą mineralną. Stolarka okienna PCV i drzwiowa drewniana płycinowa. W hali sportowej wyróżnione są boiska do gry : - w kosza, - w piłkę ręczną, - w siatkówkę, - w tenisa ziemnego, - cztery boiska do gry w badmintona. 4

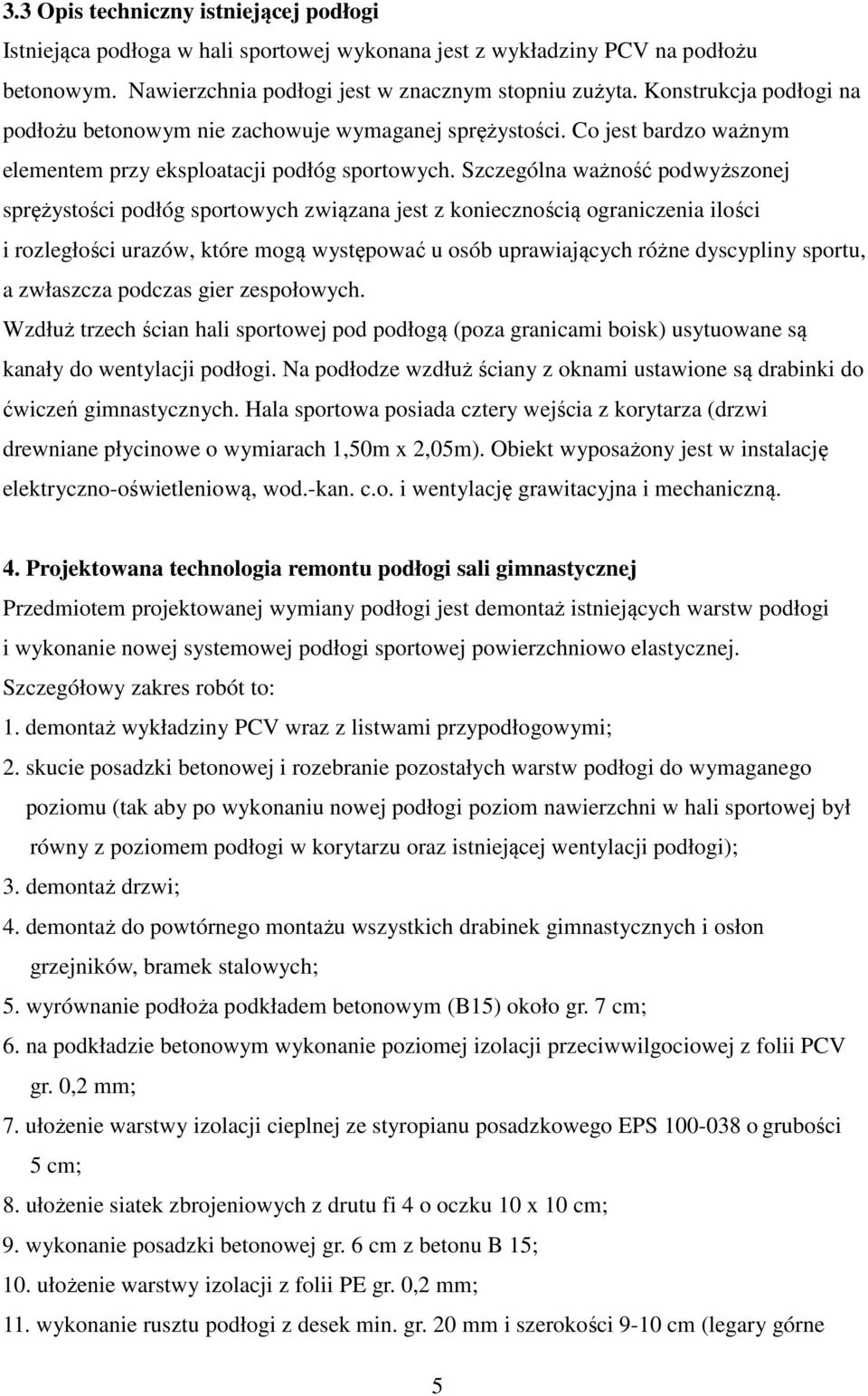

5 3.3 Opis techniczny istniejącej podłogi Istniejąca podłoga w hali sportowej wykonana jest z wykładziny PCV na podłożu betonowym. Nawierzchnia podłogi jest w znacznym stopniu zużyta. Konstrukcja podłogi na podłożu betonowym nie zachowuje wymaganej sprężystości. Co jest bardzo ważnym elementem przy eksploatacji podłóg sportowych. Szczególna ważność podwyższonej sprężystości podłóg sportowych związana jest z koniecznością ograniczenia ilości i rozległości urazów, które mogą występować u osób uprawiających różne dyscypliny sportu, a zwłaszcza podczas gier zespołowych. Wzdłuż trzech ścian hali sportowej pod podłogą (poza granicami boisk) usytuowane są kanały do wentylacji podłogi. Na podłodze wzdłuż ściany z oknami ustawione są drabinki do ćwiczeń gimnastycznych. Hala sportowa posiada cztery wejścia z korytarza (drzwi drewniane płycinowe o wymiarach 1,50m x 2,05m). Obiekt wyposażony jest w instalację elektryczno-oświetleniową, wod.-kan. c.o. i wentylację grawitacyjna i mechaniczną. 4. Projektowana technologia remontu podłogi sali gimnastycznej Przedmiotem projektowanej wymiany podłogi jest demontaż istniejących warstw podłogi i wykonanie nowej systemowej podłogi sportowej powierzchniowo elastycznej. Szczegółowy zakres robót to: 1. demontaż wykładziny PCV wraz z listwami przypodłogowymi; 2. skucie posadzki betonowej i rozebranie pozostałych warstw podłogi do wymaganego poziomu (tak aby po wykonaniu nowej podłogi poziom nawierzchni w hali sportowej był równy z poziomem podłogi w korytarzu oraz istniejącej wentylacji podłogi); 3. demontaż drzwi; 4. demontaż do powtórnego montażu wszystkich drabinek gimnastycznych i osłon grzejników, bramek stalowych; 5. wyrównanie podłoża podkładem betonowym (B15) około gr. 7 cm; 6. na podkładzie betonowym wykonanie poziomej izolacji przeciwwilgociowej z folii PCV gr. 0,2 mm; 7. ułożenie warstwy izolacji cieplnej ze styropianu posadzkowego EPS o grubości 5 cm; 8. ułożenie siatek zbrojeniowych z drutu fi 4 o oczku 10 x 10 cm; 9. wykonanie posadzki betonowej gr. 6 cm z betonu B 15; 10. ułożenie warstwy izolacji z folii PE gr. 0,2 mm; 11. wykonanie rusztu podłogi z desek min. gr. 20 mm i szerokości 9-10 cm (legary górne 5

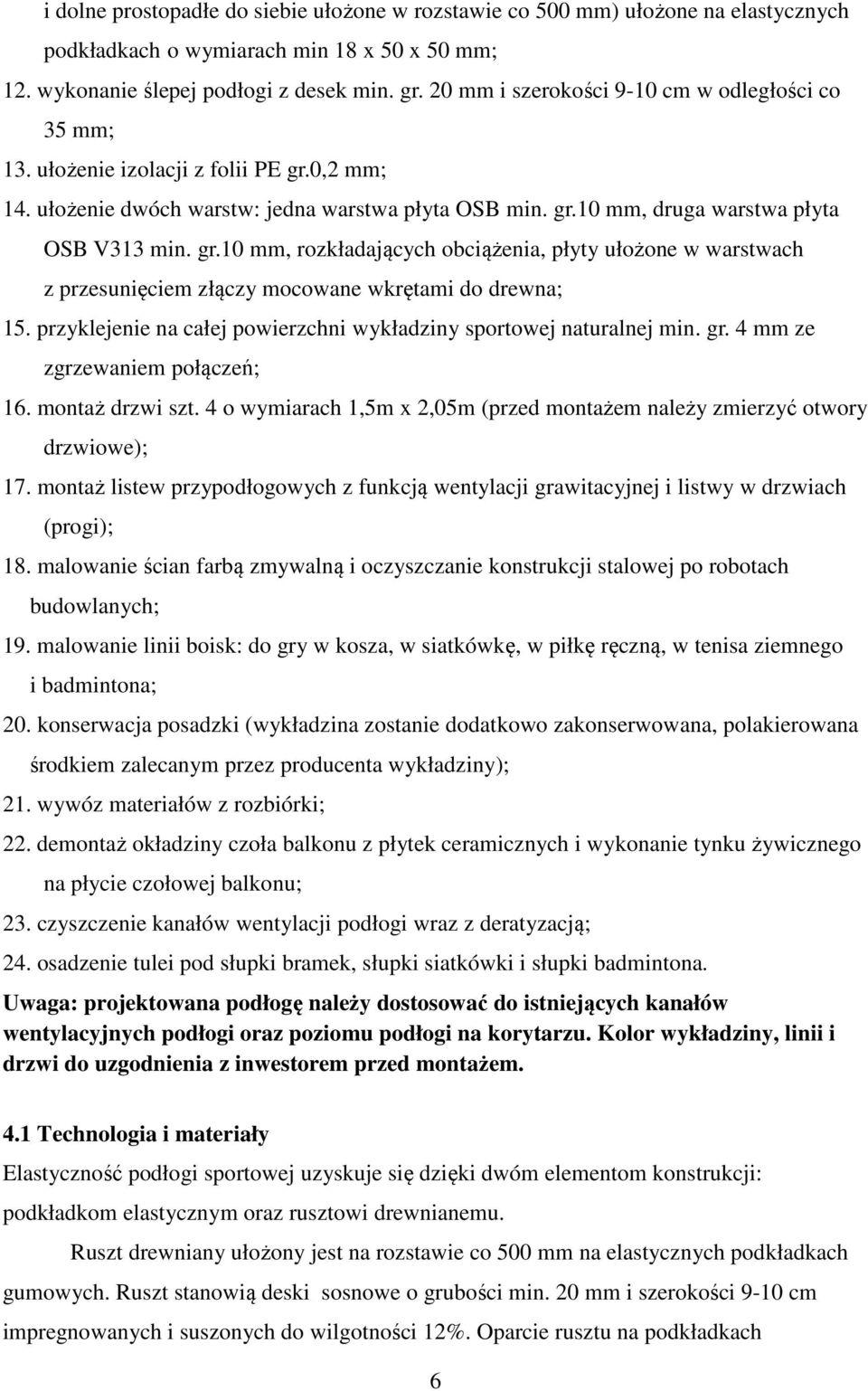

6 i dolne prostopadłe do siebie ułożone w rozstawie co 500 mm) ułożone na elastycznych podkładkach o wymiarach min 18 x 50 x 50 mm; 12. wykonanie ślepej podłogi z desek min. gr. 20 mm i szerokości 9-10 cm w odległości co 35 mm; 13. ułożenie izolacji z folii PE gr.0,2 mm; 14. ułożenie dwóch warstw: jedna warstwa płyta OSB min. gr.10 mm, druga warstwa płyta OSB V313 min. gr.10 mm, rozkładających obciążenia, płyty ułożone w warstwach z przesunięciem złączy mocowane wkrętami do drewna; 15. przyklejenie na całej powierzchni wykładziny sportowej naturalnej min. gr. 4 mm ze zgrzewaniem połączeń; 16. montaż drzwi szt. 4 o wymiarach 1,5m x 2,05m (przed montażem należy zmierzyć otwory drzwiowe); 17. montaż listew przypodłogowych z funkcją wentylacji grawitacyjnej i listwy w drzwiach (progi); 18. malowanie ścian farbą zmywalną i oczyszczanie konstrukcji stalowej po robotach budowlanych; 19. malowanie linii boisk: do gry w kosza, w siatkówkę, w piłkę ręczną, w tenisa ziemnego i badmintona; 20. konserwacja posadzki (wykładzina zostanie dodatkowo zakonserwowana, polakierowana środkiem zalecanym przez producenta wykładziny); 21. wywóz materiałów z rozbiórki; 22. demontaż okładziny czoła balkonu z płytek ceramicznych i wykonanie tynku żywicznego na płycie czołowej balkonu; 23. czyszczenie kanałów wentylacji podłogi wraz z deratyzacją; 24. osadzenie tulei pod słupki bramek, słupki siatkówki i słupki badmintona. Uwaga: projektowana podłogę należy dostosować do istniejących kanałów wentylacyjnych podłogi oraz poziomu podłogi na korytarzu. Kolor wykładziny, linii i drzwi do uzgodnienia z inwestorem przed montażem. 4.1 Technologia i materiały Elastyczność podłogi sportowej uzyskuje się dzięki dwóm elementom konstrukcji: podkładkom elastycznym oraz rusztowi drewnianemu. Ruszt drewniany ułożony jest na rozstawie co 500 mm na elastycznych podkładkach gumowych. Ruszt stanowią deski sosnowe o grubości min. 20 mm i szerokości 9-10 cm impregnowanych i suszonych do wilgotności 12%. Oparcie rusztu na podkładkach 6

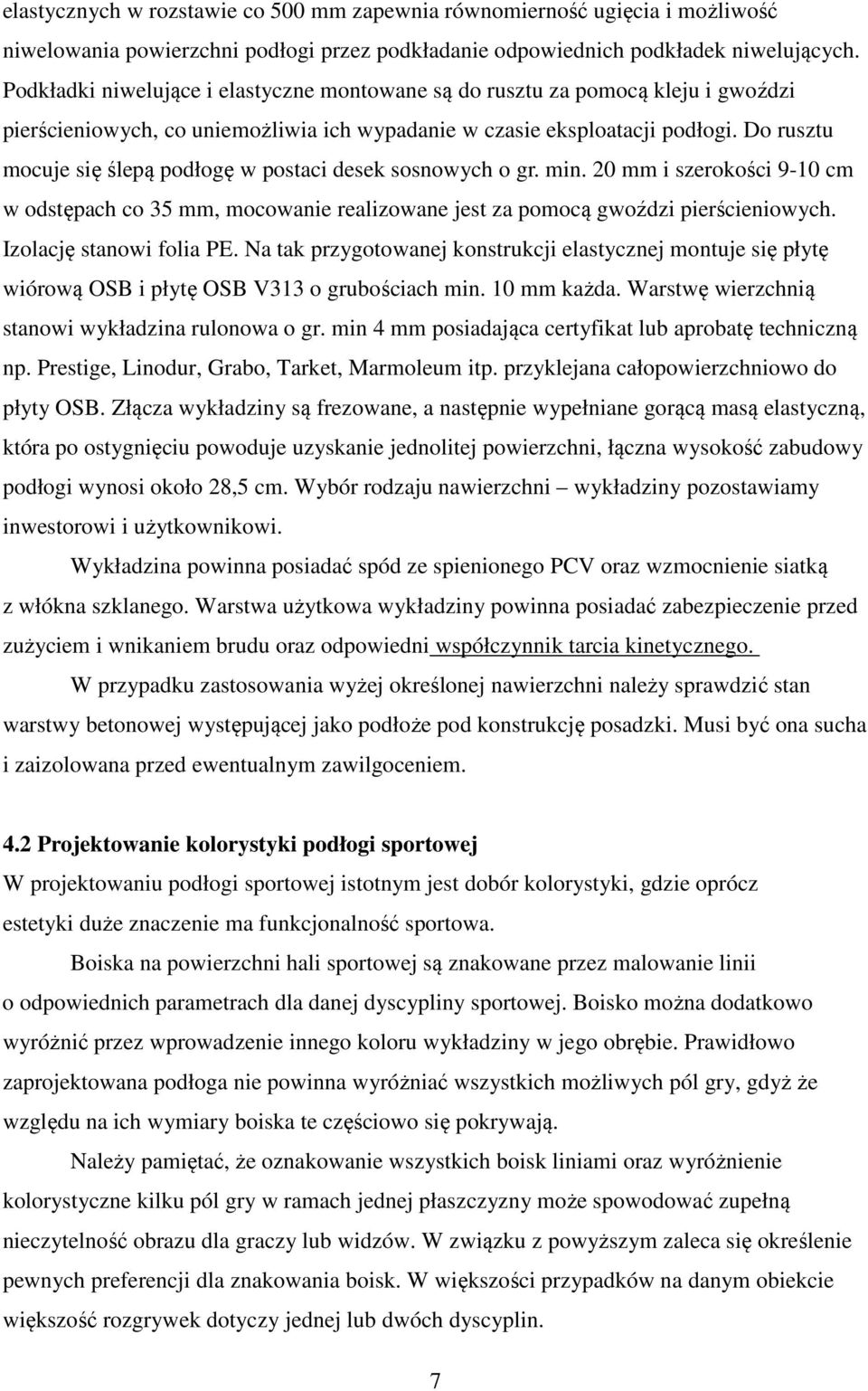

7 elastycznych w rozstawie co 500 mm zapewnia równomierność ugięcia i możliwość niwelowania powierzchni podłogi przez podkładanie odpowiednich podkładek niwelujących. Podkładki niwelujące i elastyczne montowane są do rusztu za pomocą kleju i gwoździ pierścieniowych, co uniemożliwia ich wypadanie w czasie eksploatacji podłogi. Do rusztu mocuje się ślepą podłogę w postaci desek sosnowych o gr. min. 20 mm i szerokości 9-10 cm w odstępach co 35 mm, mocowanie realizowane jest za pomocą gwoździ pierścieniowych. Izolację stanowi folia PE. Na tak przygotowanej konstrukcji elastycznej montuje się płytę wiórową OSB i płytę OSB V313 o grubościach min. 10 mm każda. Warstwę wierzchnią stanowi wykładzina rulonowa o gr. min 4 mm posiadająca certyfikat lub aprobatę techniczną np. Prestige, Linodur, Grabo, Tarket, Marmoleum itp. przyklejana całopowierzchniowo do płyty OSB. Złącza wykładziny są frezowane, a następnie wypełniane gorącą masą elastyczną, która po ostygnięciu powoduje uzyskanie jednolitej powierzchni, łączna wysokość zabudowy podłogi wynosi około 28,5 cm. Wybór rodzaju nawierzchni wykładziny pozostawiamy inwestorowi i użytkownikowi. Wykładzina powinna posiadać spód ze spienionego PCV oraz wzmocnienie siatką z włókna szklanego. Warstwa użytkowa wykładziny powinna posiadać zabezpieczenie przed zużyciem i wnikaniem brudu oraz odpowiedni współczynnik tarcia kinetycznego. W przypadku zastosowania wyżej określonej nawierzchni należy sprawdzić stan warstwy betonowej występującej jako podłoże pod konstrukcję posadzki. Musi być ona sucha i zaizolowana przed ewentualnym zawilgoceniem. 4.2 Projektowanie kolorystyki podłogi sportowej W projektowaniu podłogi sportowej istotnym jest dobór kolorystyki, gdzie oprócz estetyki duże znaczenie ma funkcjonalność sportowa. Boiska na powierzchni hali sportowej są znakowane przez malowanie linii o odpowiednich parametrach dla danej dyscypliny sportowej. Boisko można dodatkowo wyróżnić przez wprowadzenie innego koloru wykładziny w jego obrębie. Prawidłowo zaprojektowana podłoga nie powinna wyróżniać wszystkich możliwych pól gry, gdyż że względu na ich wymiary boiska te częściowo się pokrywają. Należy pamiętać, że oznakowanie wszystkich boisk liniami oraz wyróżnienie kolorystyczne kilku pól gry w ramach jednej płaszczyzny może spowodować zupełną nieczytelność obrazu dla graczy lub widzów. W związku z powyższym zaleca się określenie pewnych preferencji dla znakowania boisk. W większości przypadków na danym obiekcie większość rozgrywek dotyczy jednej lub dwóch dyscyplin. 7

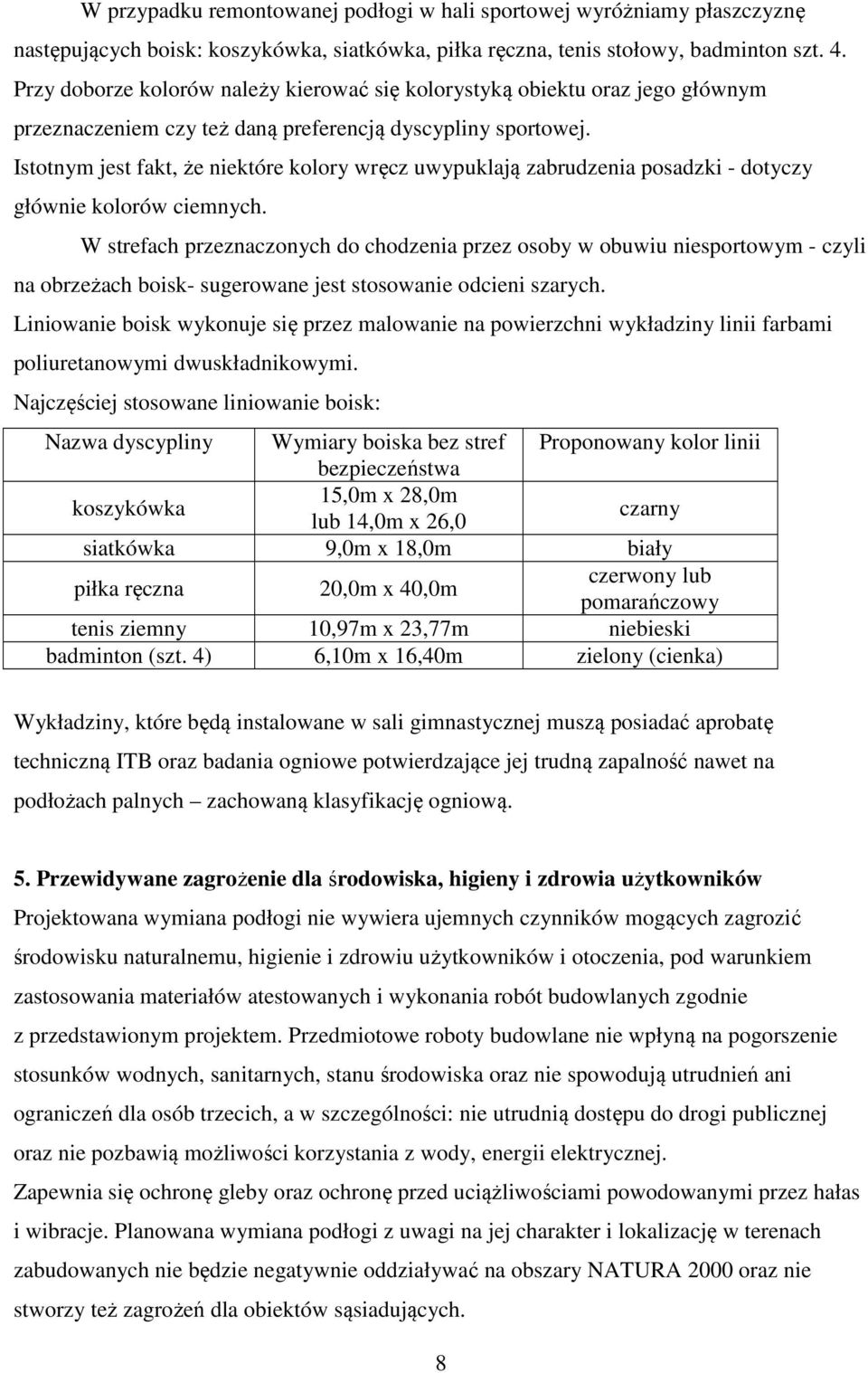

8 W przypadku remontowanej podłogi w hali sportowej wyróżniamy płaszczyznę następujących boisk: koszykówka, siatkówka, piłka ręczna, tenis stołowy, badminton szt. 4. Przy doborze kolorów należy kierować się kolorystyką obiektu oraz jego głównym przeznaczeniem czy też daną preferencją dyscypliny sportowej. Istotnym jest fakt, że niektóre kolory wręcz uwypuklają zabrudzenia posadzki - dotyczy głównie kolorów ciemnych. W strefach przeznaczonych do chodzenia przez osoby w obuwiu niesportowym - czyli na obrzeżach boisk- sugerowane jest stosowanie odcieni szarych. Liniowanie boisk wykonuje się przez malowanie na powierzchni wykładziny linii farbami poliuretanowymi dwuskładnikowymi. Najczęściej stosowane liniowanie boisk: Nazwa dyscypliny Wymiary boiska bez stref Proponowany kolor linii bezpieczeństwa koszykówka 15,0m x 28,0m lub 14,0m x 26,0 czarny siatkówka 9,0m x 18,0m biały piłka ręczna 20,0m x 40,0m czerwony lub pomarańczowy tenis ziemny 10,97m x 23,77m niebieski badminton (szt. 4) 6,10m x 16,40m zielony (cienka) Wykładziny, które będą instalowane w sali gimnastycznej muszą posiadać aprobatę techniczną ITB oraz badania ogniowe potwierdzające jej trudną zapalność nawet na podłożach palnych zachowaną klasyfikację ogniową. 5. Przewidywane zagrożenie dla środowiska, higieny i zdrowia użytkowników Projektowana wymiana podłogi nie wywiera ujemnych czynników mogących zagrozić środowisku naturalnemu, higienie i zdrowiu użytkowników i otoczenia, pod warunkiem zastosowania materiałów atestowanych i wykonania robót budowlanych zgodnie z przedstawionym projektem. Przedmiotowe roboty budowlane nie wpłyną na pogorszenie stosunków wodnych, sanitarnych, stanu środowiska oraz nie spowodują utrudnień ani ograniczeń dla osób trzecich, a w szczególności: nie utrudnią dostępu do drogi publicznej oraz nie pozbawią możliwości korzystania z wody, energii elektrycznej. Zapewnia się ochronę gleby oraz ochronę przed uciążliwościami powodowanymi przez hałas i wibracje. Planowana wymiana podłogi z uwagi na jej charakter i lokalizację w terenach zabudowanych nie będzie negatywnie oddziaływać na obszary NATURA 2000 oraz nie stworzy też zagrożeń dla obiektów sąsiadujących. 8

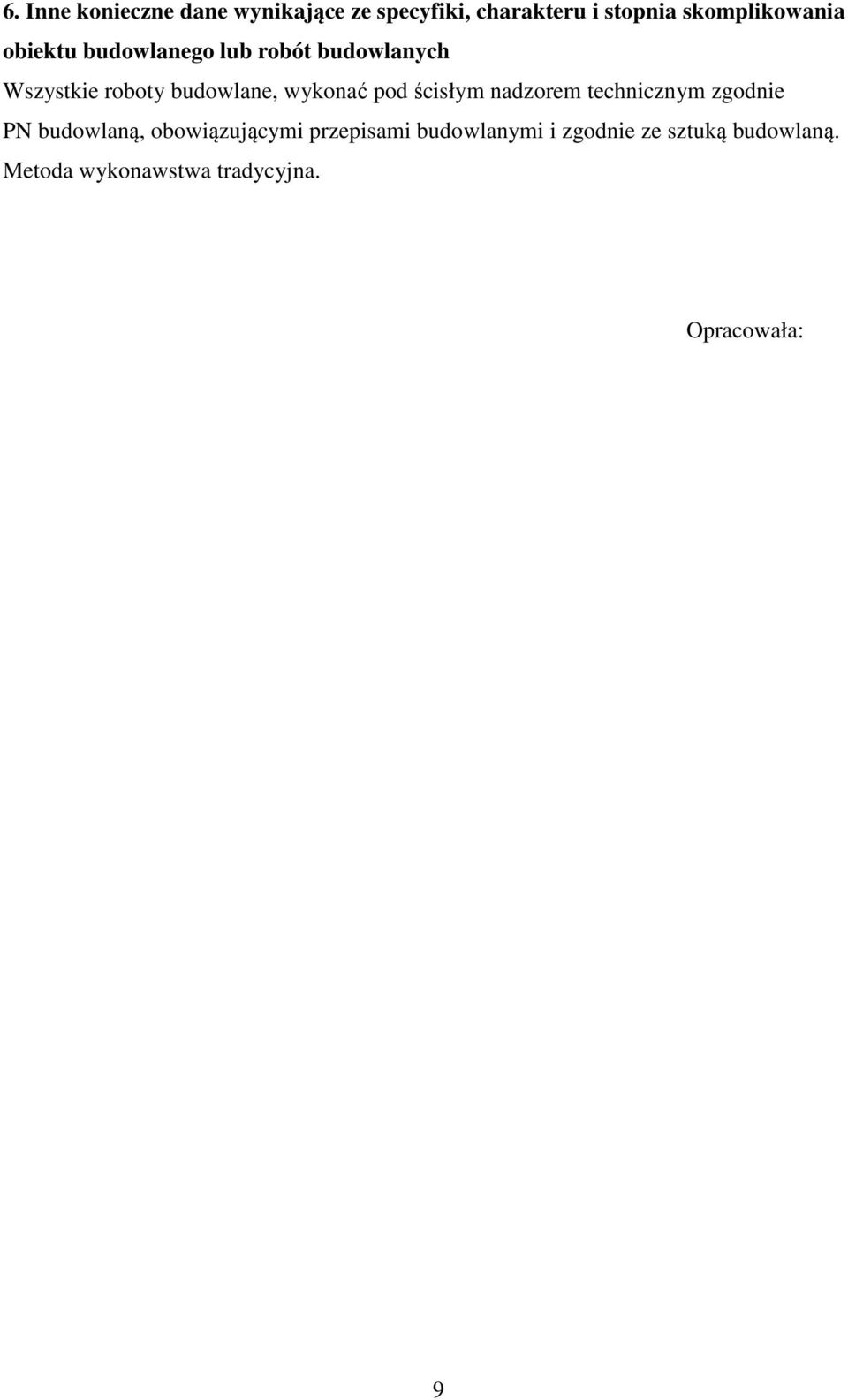

9 6. Inne konieczne dane wynikające ze specyfiki, charakteru i stopnia skomplikowania obiektu budowlanego lub robót budowlanych Wszystkie roboty budowlane, wykonać pod ścisłym nadzorem technicznym zgodnie PN budowlaną, obowiązującymi przepisami budowlanymi i zgodnie ze sztuką budowlaną. Metoda wykonawstwa tradycyjna. Opracowała: 9
