1 Taksometr fiskalny INNOVA TAXI Instrukcja serwisowa Warszawa, czerwiec 00 INNOVA S. A., ul. Łopuszaska /, 0- Warszawa, tel.: (0) -0-0 do, fax.: (0) -0- http:

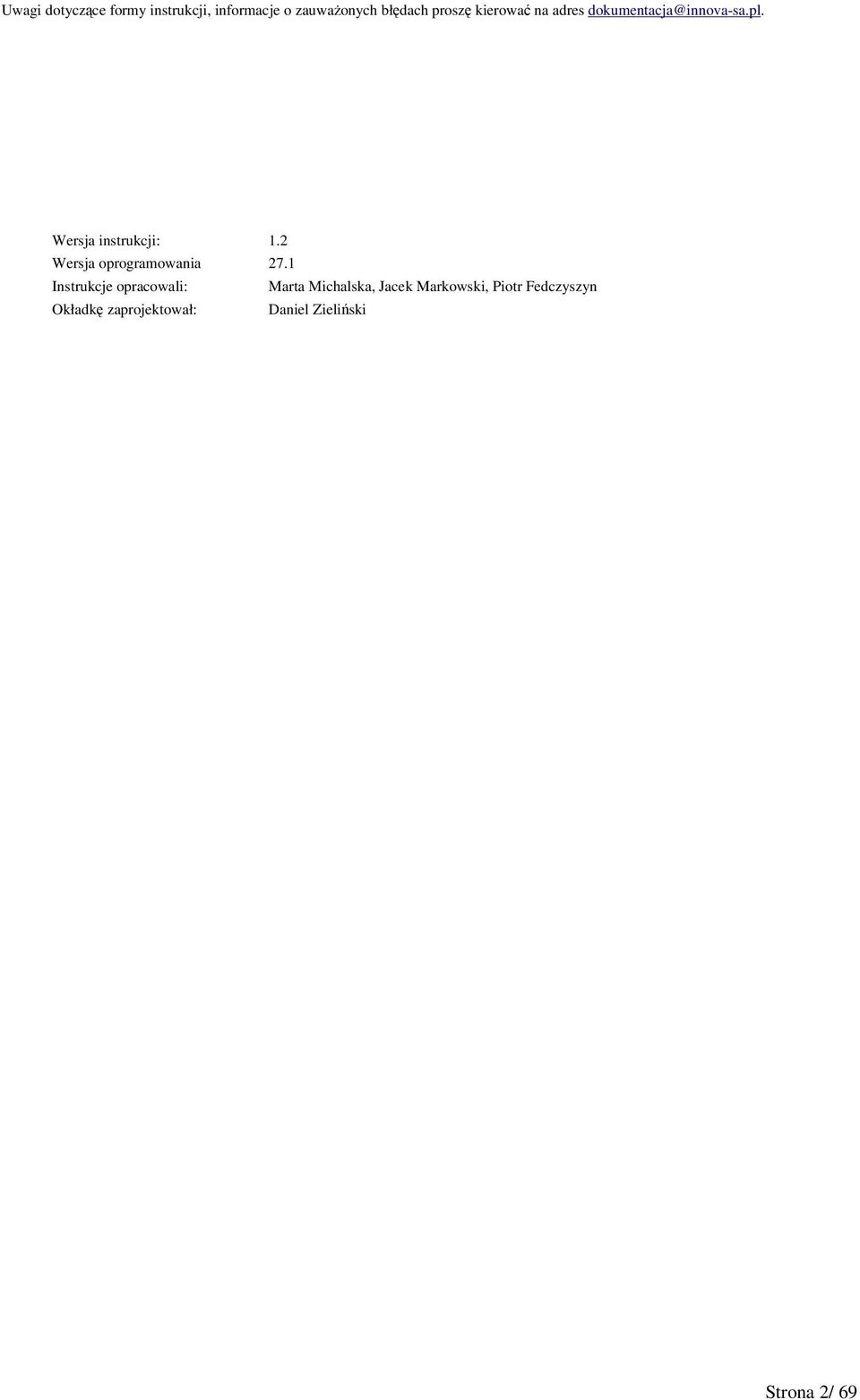

2 Uwagi dotyczce formy instrukcji, informacje o zauwaonych błdach prosz kierowa na adres dokumentacja@innova-sa.pl. Wersja instrukcji:. Wersja oprogramowania. Instrukcje opracowali: Marta Michalska, Jacek Markowski, Piotr Fedczyszyn Okładk zaprojektował: Daniel Zieliski Strona / 9

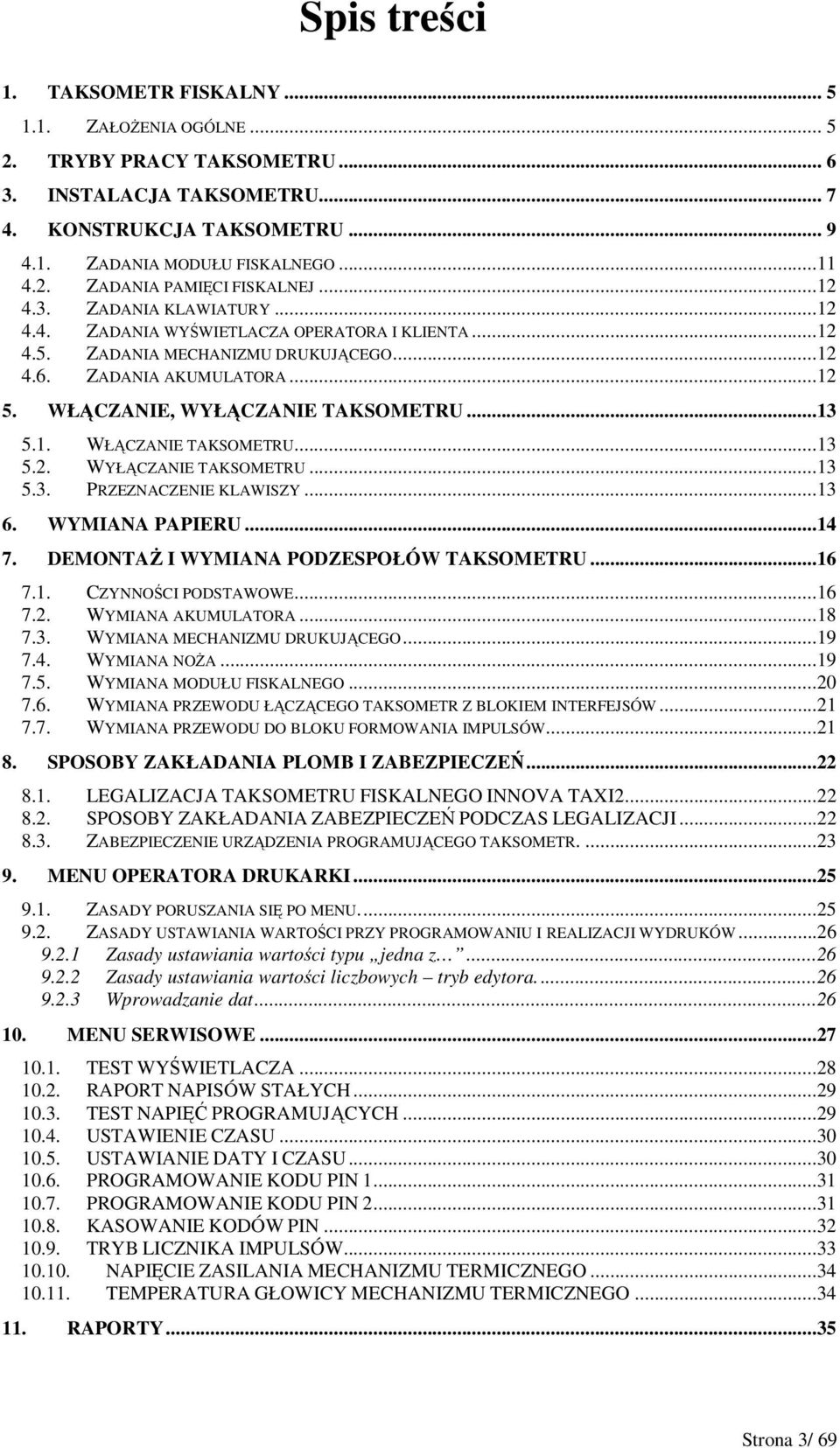

3 Spis treci. TAKSOMETR FISKALNY..... ZAŁOENIA OGÓLNE.... TRYBY PRACY TAKSOMETRU.... INSTALACJA TAKSOMETRU.... KONSTRUKCJA TAKSOMETRU ZADANIA MODUŁU FISKALNEGO..... ZADANIA PAMICI FISKALNEJ..... ZADANIA KLAWIATURY..... ZADANIA WYWIETLACZA OPERATORA I KLIENTA..... ZADANIA MECHANIZMU DRUKUJ CEGO..... ZADANIA AKUMULATORA.... WŁCZANIE, WYŁCZANIE TAKSOMETRU..... WŁ CZANIE TAKSOMETRU..... WYŁ CZANIE TAKSOMETRU..... PRZEZNACZENIE KLAWISZY.... WYMIANA PAPIERU.... DEMONTA I WYMIANA PODZESPOŁÓW TAKSOMETRU..... CZYNNOCI PODSTAWOWE..... WYMIANA AKUMULATORA..... WYMIANA MECHANIZMU DRUKUJ CEGO WYMIANA NOA WYMIANA MODUŁU FISKALNEGO WYMIANA PRZEWODU Ł CZ CEGO TAKSOMETR Z BLOKIEM INTERFEJSÓW..... WYMIANA PRZEWODU DO BLOKU FORMOWANIA IMPULSÓW.... SPOSOBY ZAKŁADANIA PLOMB I ZABEZPIECZE..... LEGALIZACJA TAKSOMETRU FISKALNEGO INNOVA TAXI..... SPOSOBY ZAKŁADANIA ZABEZPIECZE PODCZAS LEGALIZACJI..... ZABEZPIECZENIE URZ DZENIA PROGRAMUJ CEGO TAKSOMETR MENU OPERATORA DRUKARKI ZASADY PORUSZANIA SI PO MENU ZASADY USTAWIANIA WARTOCI PRZY PROGRAMOWANIU I REALIZACJI WYDRUKÓW Zasady ustawiania wartoci typu jedna z Zasady ustawiania wartoci liczbowych tryb edytora Wprowadzanie dat MENU SERWISOWE TEST WYWIETLACZA RAPORT NAPISÓW STAŁYCH TEST NAPI PROGRAMUJ CYCH USTAWIENIE CZASU USTAWIANIE DATY I CZASU PROGRAMOWANIE KODU PIN PROGRAMOWANIE KODU PIN KASOWANIE KODÓW PIN TRYB LICZNIKA IMPULSÓW NAPICIE ZASILANIA MECHANIZMU TERMICZNEGO TEMPERATURA GŁOWICY MECHANIZMU TERMICZNEGO.... RAPORTY... Strona / 9

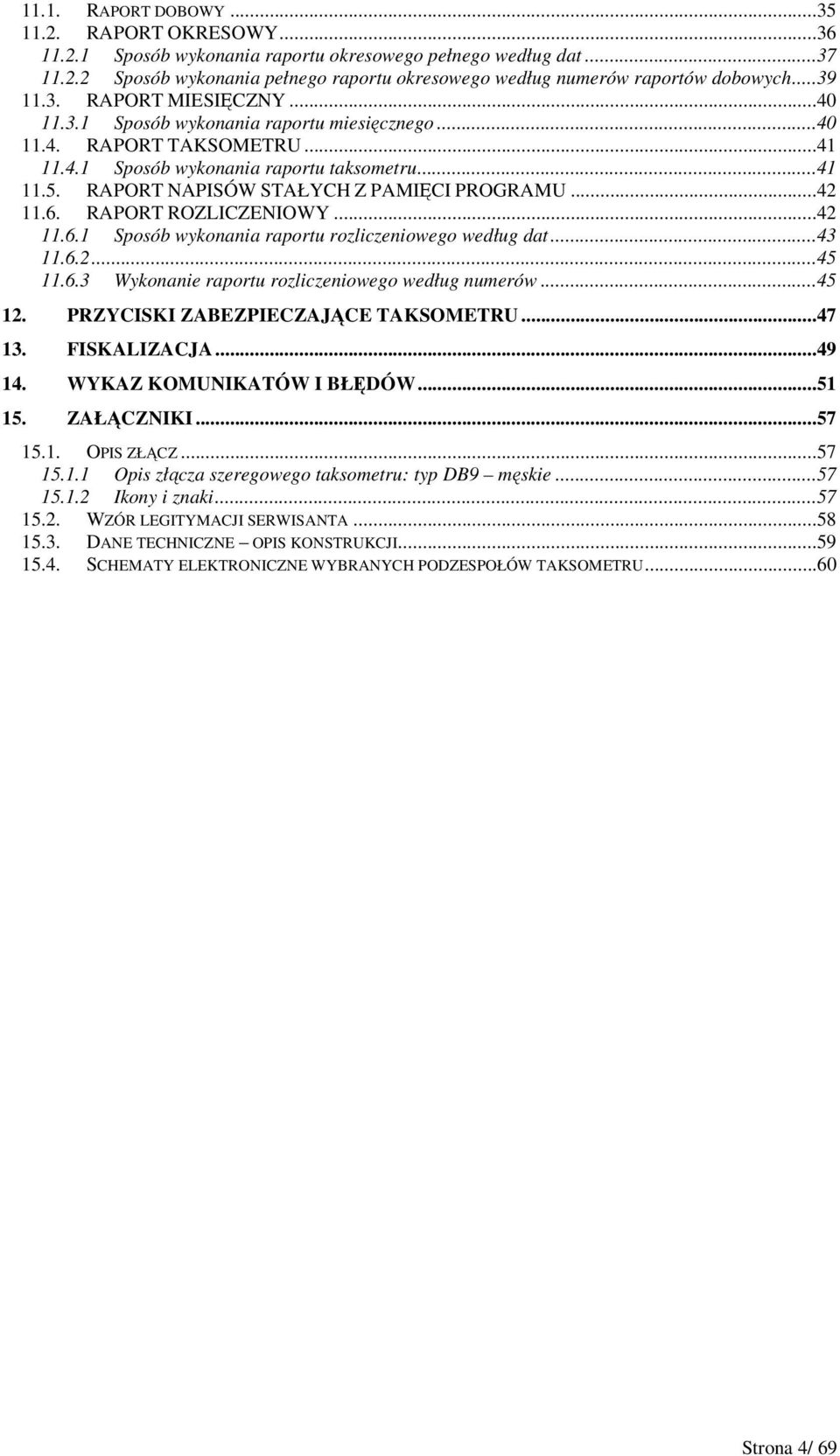

4 .. RAPORT DOBOWY..... RAPORT OKRESOWY..... Sposób wykonania raportu okresowego pełnego według dat..... Sposób wykonania pełnego raportu okresowego według numerów raportów dobowych RAPORT MIESICZNY Sposób wykonania raportu miesicznego RAPORT TAKSOMETRU..... Sposób wykonania raportu taksometru..... RAPORT NAPISÓW STAŁYCH Z PAMICI PROGRAMU..... RAPORT ROZLICZENIOWY..... Sposób wykonania raportu rozliczeniowego według dat Wykonanie raportu rozliczeniowego według numerów.... PRZYCISKI ZABEZPIECZAJCE TAKSOMETRU.... FISKALIZACJA...9. WYKAZ KOMUNIKATÓW I BŁDÓW.... ZAŁCZNIKI..... OPIS ZŁ CZ..... Opis złcza szeregowego taksometru: typ DB9 mskie..... Ikony i znaki..... WZÓR LEGITYMACJI SERWISANTA..... DANE TECHNICZNE OPIS KONSTRUKCJI SCHEMATY ELEKTRONICZNE WYBRANYCH PODZESPOŁÓW TAKSOMETRU...0 Strona / 9

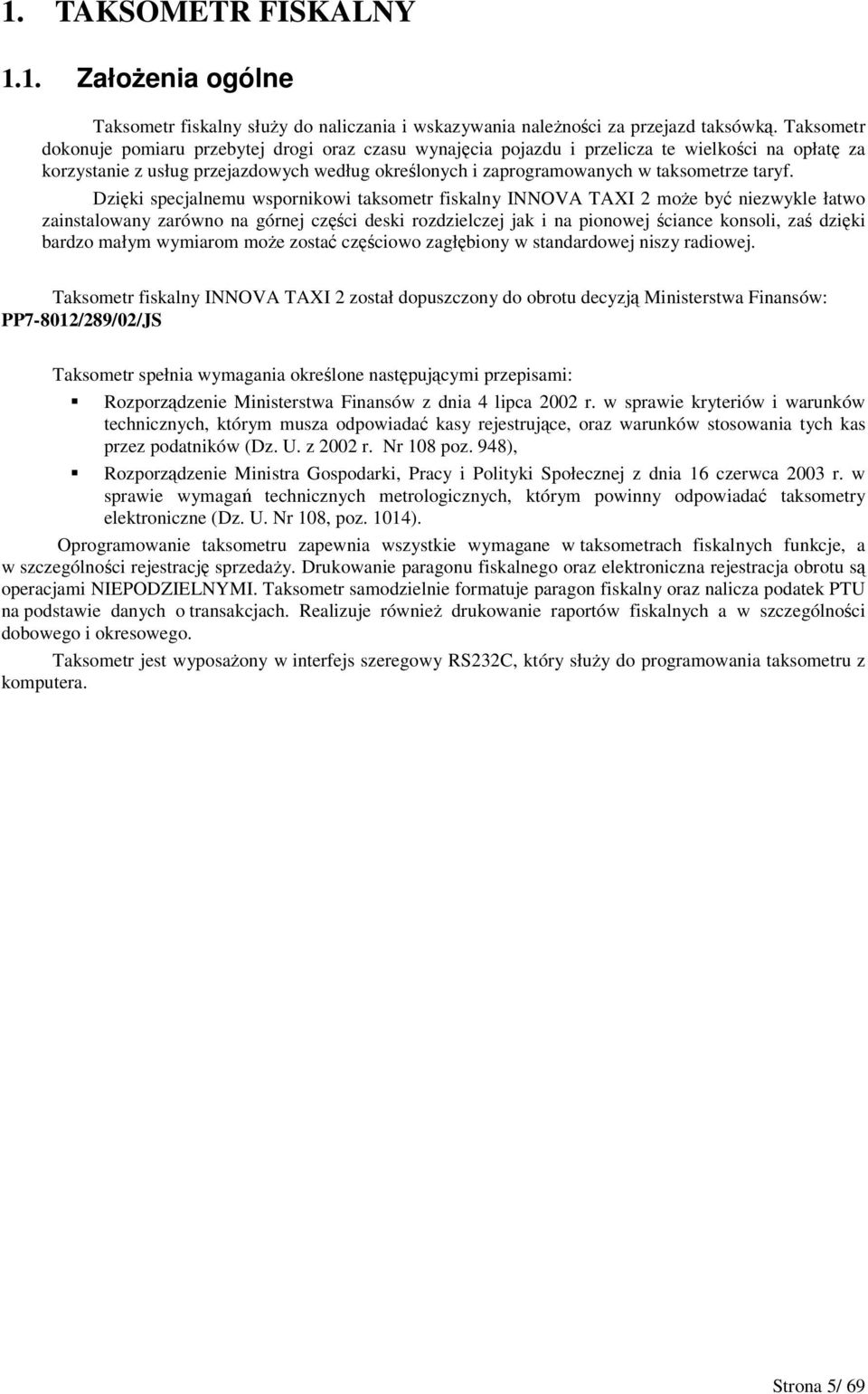

5 . TAKSOMETR FISKALNY.. Załoenia ogólne Taksometr fiskalny słuy do naliczania i wskazywania nalenoci za przejazd taksówk. Taksometr dokonuje pomiaru przebytej drogi oraz czasu wynajcia pojazdu i przelicza te wielkoci na opłat za korzystanie z usług przejazdowych według okrelonych i zaprogramowanych w taksometrze taryf. Dziki specjalnemu wspornikowi taksometr fiskalny INNOVA TAXI moe by niezwykle łatwo zainstalowany zarówno na górnej czci deski rozdzielczej jak i na pionowej ciance konsoli, za dziki bardzo małym wymiarom moe zosta czciowo zagłbiony w standardowej niszy radiowej. Taksometr fiskalny INNOVA TAXI został dopuszczony do obrotu decyzj Ministerstwa Finansów: PP-0/9/0/JS Taksometr spełnia wymagania okrelone nastpujcymi przepisami: Rozporzdzenie Ministerstwa Finansów z dnia lipca 00 r. w sprawie kryteriów i warunków technicznych, którym musza odpowiada kasy rejestrujce, oraz warunków stosowania tych kas przez podatników (Dz. U. z 00 r. Nr 0 poz. 9), Rozporzdzenie Ministra Gospodarki, Pracy i Polityki Społecznej z dnia czerwca 00 r. w sprawie wymaga technicznych metrologicznych, którym powinny odpowiada taksometry elektroniczne (Dz. U. Nr 0, poz. 0). Oprogramowanie taksometru zapewnia wszystkie wymagane w taksometrach fiskalnych funkcje, a w szczególnoci rejestracj sprzeday. Drukowanie paragonu fiskalnego oraz elektroniczna rejestracja obrotu s operacjami NIEPODZIELNYMI. Taksometr samodzielnie formatuje paragon fiskalny oraz nalicza podatek PTU na podstawie danych o transakcjach. Realizuje równie drukowanie raportów fiskalnych a w szczególnoci dobowego i okresowego. Taksometr jest wyposaony w interfejs szeregowy RSC, który słuy do programowania taksometru z komputera. Strona / 9

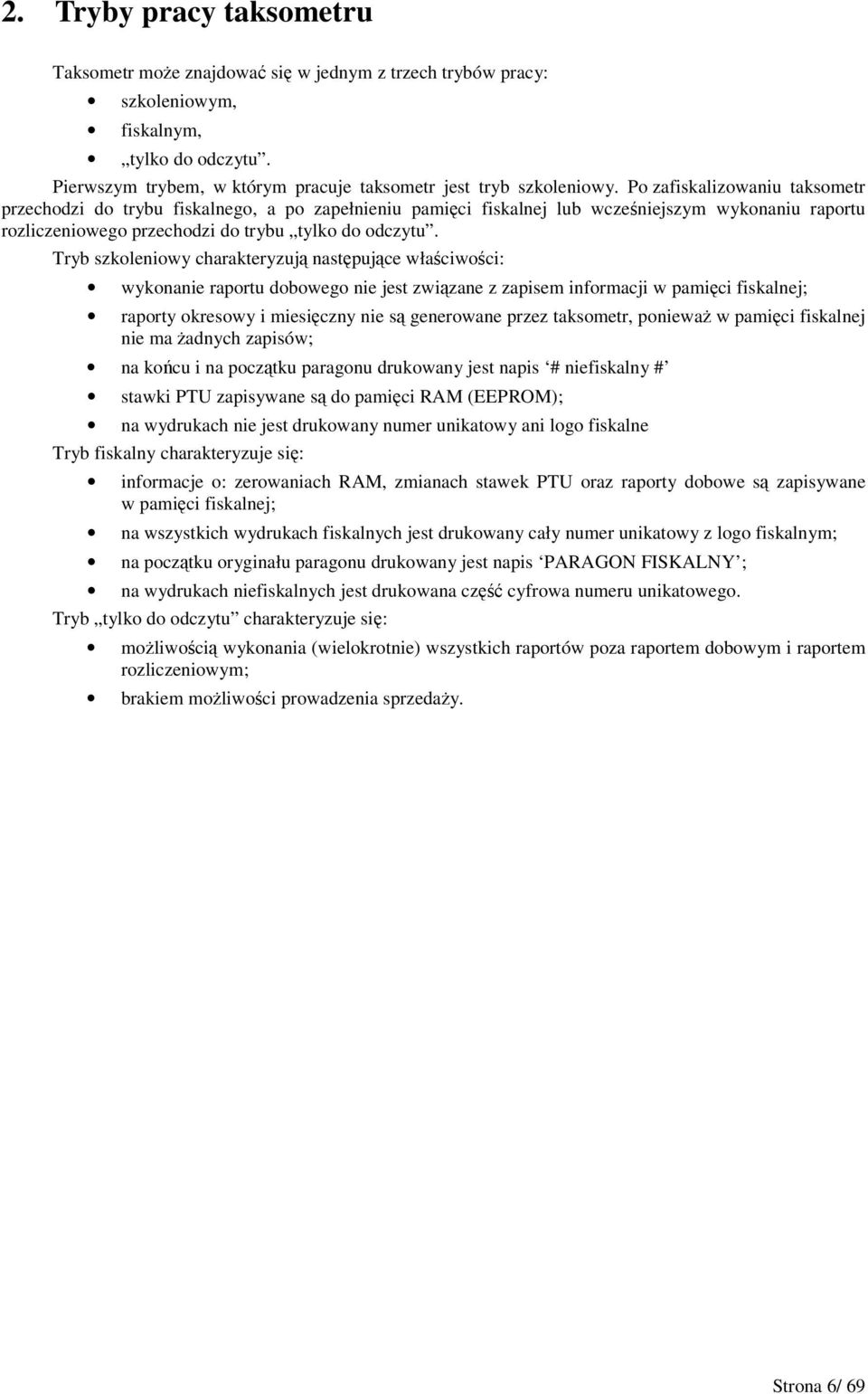

6 . Tryby pracy taksometru Taksometr moe znajdowa si w jednym z trzech trybów pracy: szkoleniowym, fiskalnym, tylko do odczytu. Pierwszym trybem, w którym pracuje taksometr jest tryb szkoleniowy. Po zafiskalizowaniu taksometr przechodzi do trybu fiskalnego, a po zapełnieniu pamici fiskalnej lub wczeniejszym wykonaniu raportu rozliczeniowego przechodzi do trybu tylko do odczytu. Tryb szkoleniowy charakteryzuj nastpujce właciwoci: wykonanie raportu dobowego nie jest zwizane z zapisem informacji w pamici fiskalnej; raporty okresowy i miesiczny nie s generowane przez taksometr, poniewa w pamici fiskalnej nie ma adnych zapisów; na kocu i na pocztku paragonu drukowany jest napis # niefiskalny # stawki PTU zapisywane s do pamici RAM (EEPROM); na wydrukach nie jest drukowany numer unikatowy ani logo fiskalne Tryb fiskalny charakteryzuje si: informacje o: zerowaniach RAM, zmianach stawek PTU oraz raporty dobowe s zapisywane w pamici fiskalnej; na wszystkich wydrukach fiskalnych jest drukowany cały numer unikatowy z logo fiskalnym; na pocztku oryginału paragonu drukowany jest napis PARAGON FISKALNY ; na wydrukach niefiskalnych jest drukowana cz cyfrowa numeru unikatowego. Tryb tylko do odczytu charakteryzuje si: moliwoci wykonania (wielokrotnie) wszystkich raportów poza raportem dobowym i raportem rozliczeniowym; brakiem moliwoci prowadzenia sprzeday. Strona / 9

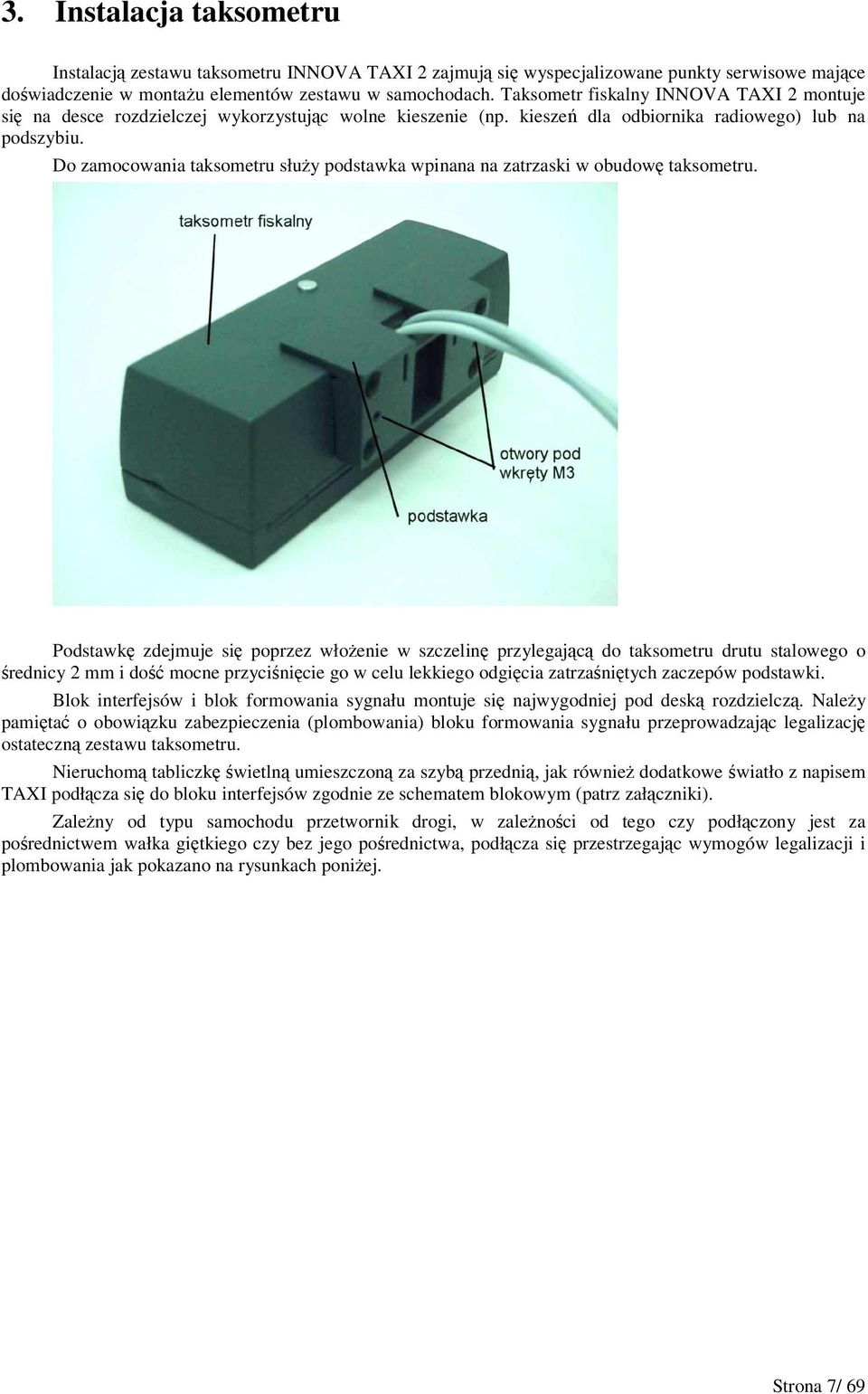

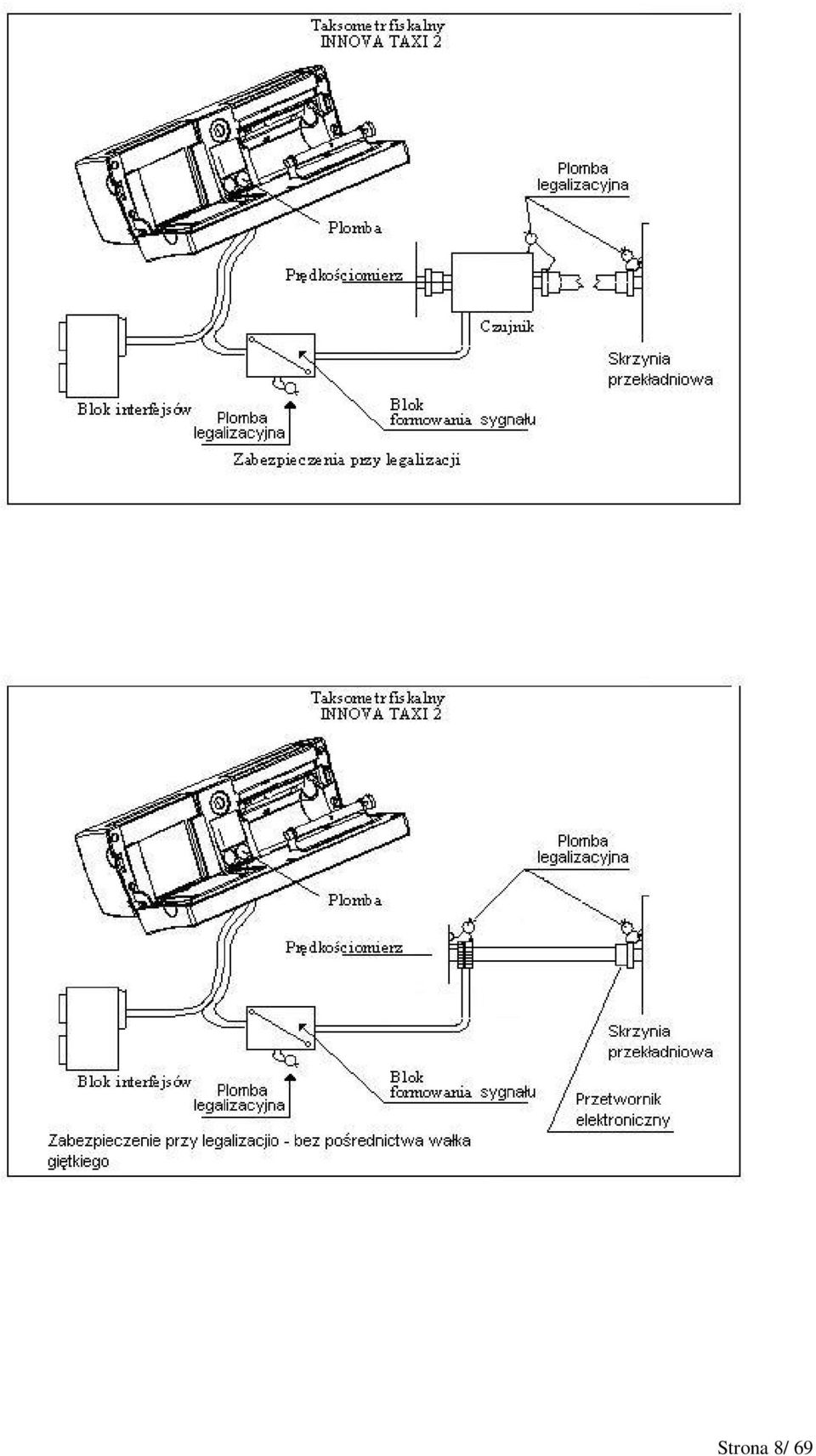

7 . Instalacja taksometru Instalacj zestawu taksometru INNOVA TAXI zajmuj si wyspecjalizowane punkty serwisowe majce dowiadczenie w montau elementów zestawu w samochodach. Taksometr fiskalny INNOVA TAXI montuje si na desce rozdzielczej wykorzystujc wolne kieszenie (np. kiesze dla odbiornika radiowego) lub na podszybiu. Do zamocowania taksometru słuy podstawka wpinana na zatrzaski w obudow taksometru. Podstawk zdejmuje si poprzez włoenie w szczelin przylegajc do taksometru drutu stalowego o rednicy mm i do mocne przycinicie go w celu lekkiego odgicia zatrzanitych zaczepów podstawki. Blok interfejsów i blok formowania sygnału montuje si najwygodniej pod desk rozdzielcz. Naley pamita o obowizku zabezpieczenia (plombowania) bloku formowania sygnału przeprowadzajc legalizacj ostateczn zestawu taksometru. Nieruchom tabliczk wietln umieszczon za szyb przedni, jak równie dodatkowe wiatło z napisem TAXI podłcza si do bloku interfejsów zgodnie ze schematem blokowym (patrz załczniki). Zaleny od typu samochodu przetwornik drogi, w zalenoci od tego czy podłczony jest za porednictwem wałka gitkiego czy bez jego porednictwa, podłcza si przestrzegajc wymogów legalizacji i plombowania jak pokazano na rysunkach poniej. Strona / 9

8 Strona / 9

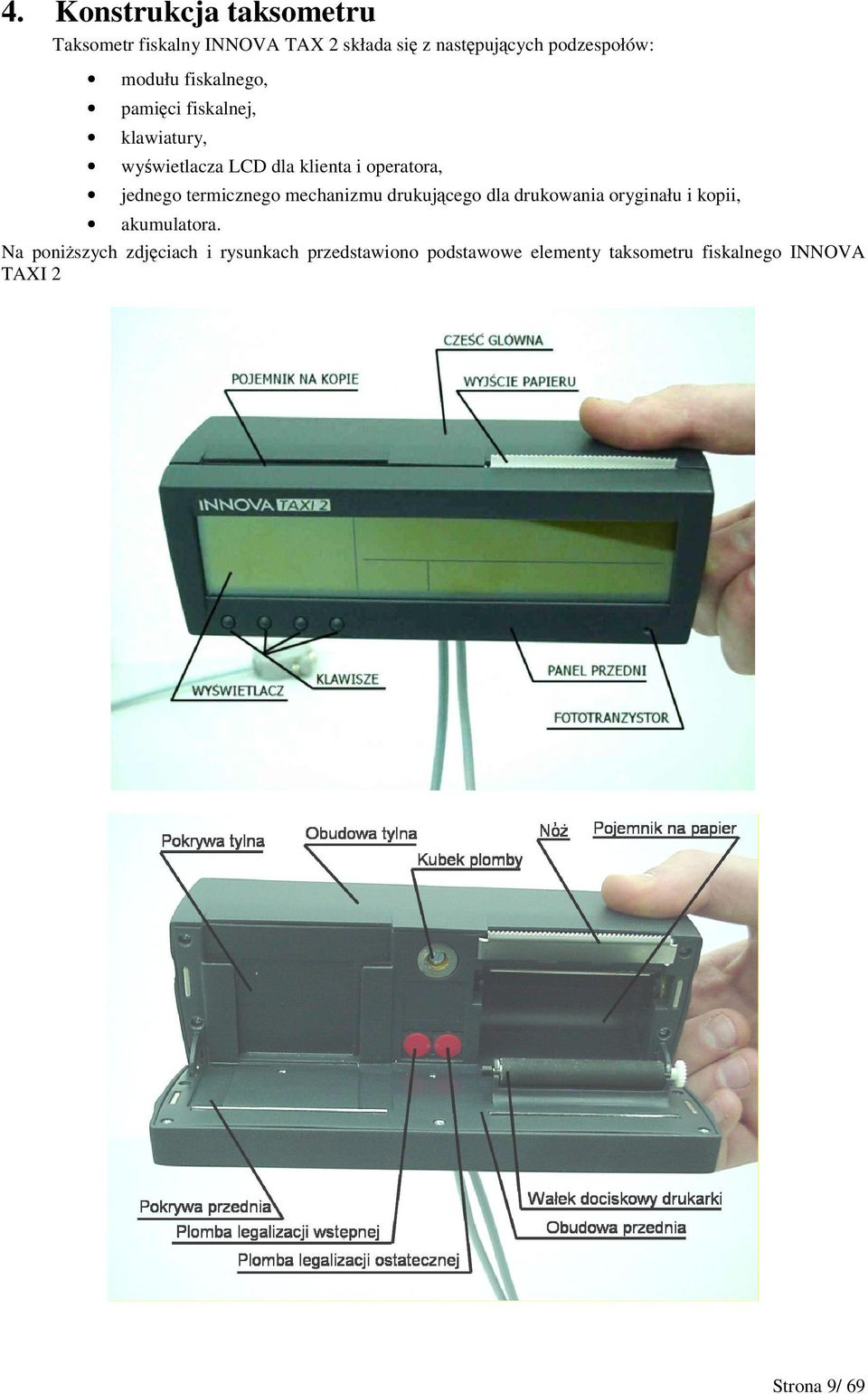

9 . Konstrukcja taksometru Taksometr fiskalny INNOVA TAX składa si z nastpujcych podzespołów: modułu fiskalnego, pamici fiskalnej, klawiatury, wywietlacza LCD dla klienta i operatora, jednego termicznego mechanizmu drukujcego dla drukowania oryginału i kopii, akumulatora. Na poniszych zdjciach i rysunkach przedstawiono podstawowe elementy taksometru fiskalnego INNOVA TAXI Strona 9/ 9

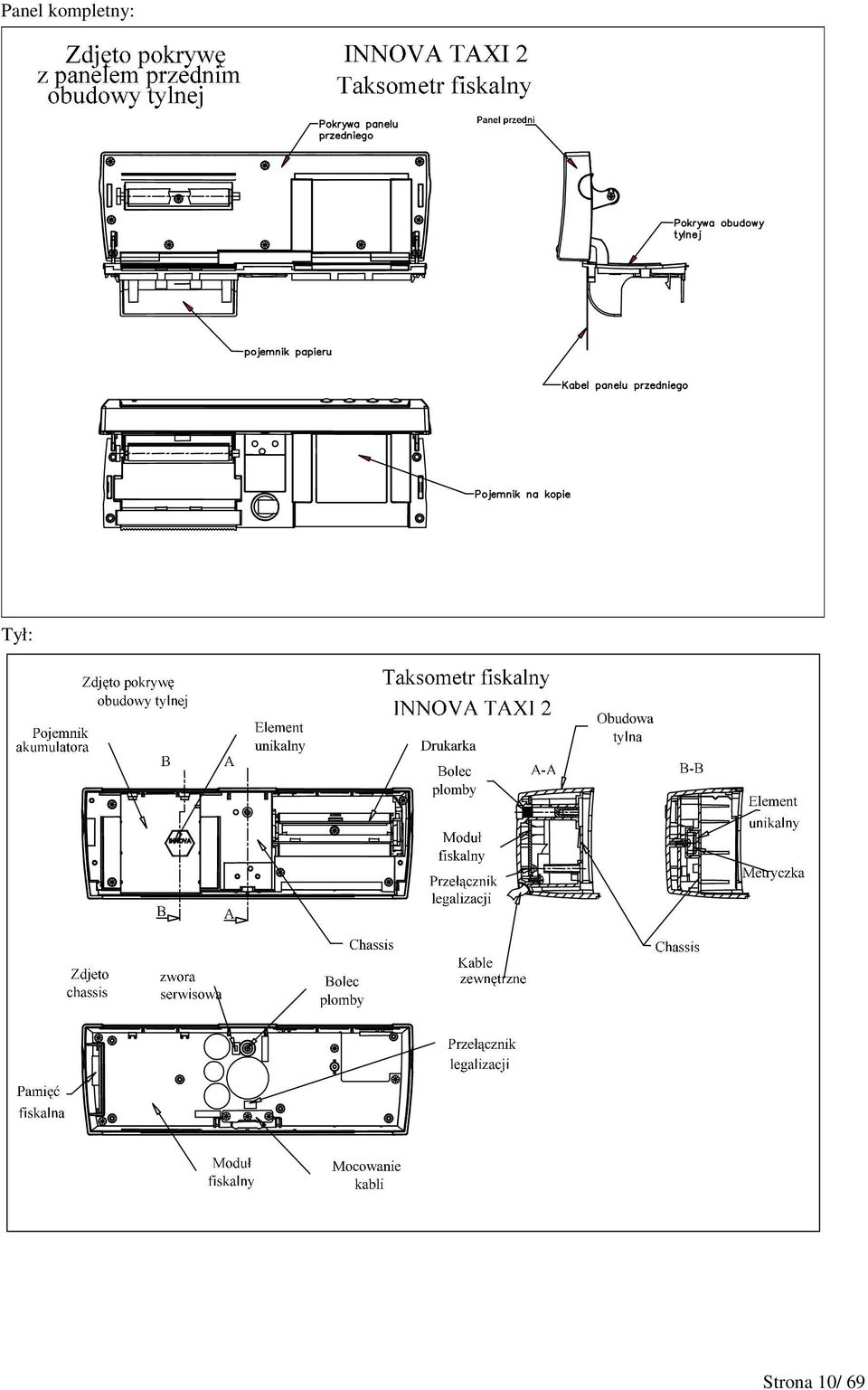

10 Panel kompletny: Tył: Strona 0/ 9

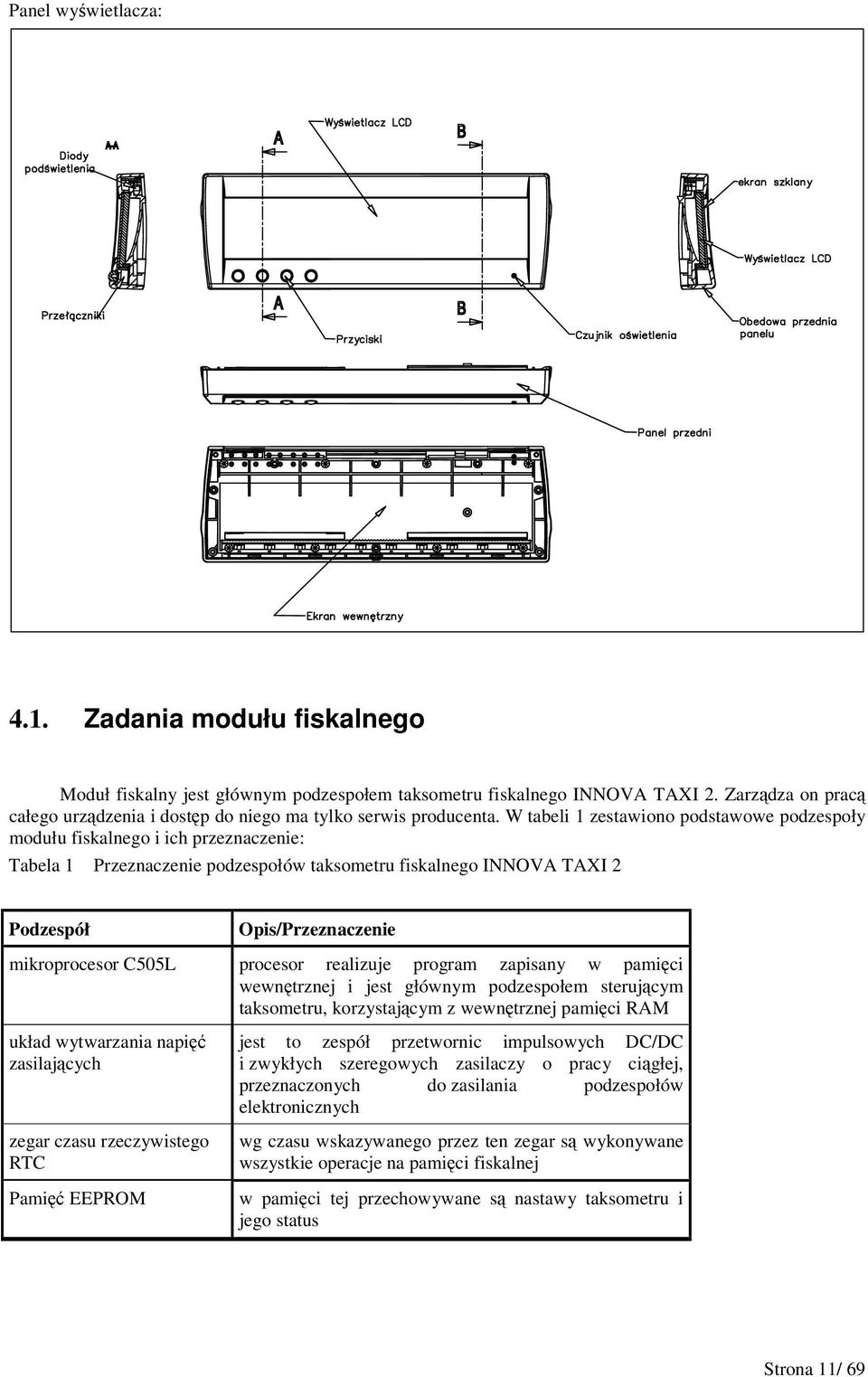

11 Panel wywietlacza:.. Zadania modułu fiskalnego Moduł fiskalny jest głównym podzespołem taksometru fiskalnego INNOVA TAXI. Zarzdza on prac całego urzdzenia i dostp do niego ma tylko serwis producenta. W tabeli zestawiono podstawowe podzespoły modułu fiskalnego i ich przeznaczenie: Tabela Przeznaczenie podzespołów taksometru fiskalnego INNOVA TAXI Podzespół Opis/Przeznaczenie mikroprocesor C0L procesor realizuje program zapisany w pamici wewntrznej i jest głównym podzespołem sterujcym taksometru, korzystajcym z wewntrznej pamici RAM układ wytwarzania napi zasilajcych zegar czasu rzeczywistego RTC Pami EEPROM jest to zespół przetwornic impulsowych DC/DC i zwykłych szeregowych zasilaczy o pracy cigłej, przeznaczonych do zasilania podzespołów elektronicznych wg czasu wskazywanego przez ten zegar s wykonywane wszystkie operacje na pamici fiskalnej w pamici tej przechowywane s nastawy taksometru i jego status Strona / 9

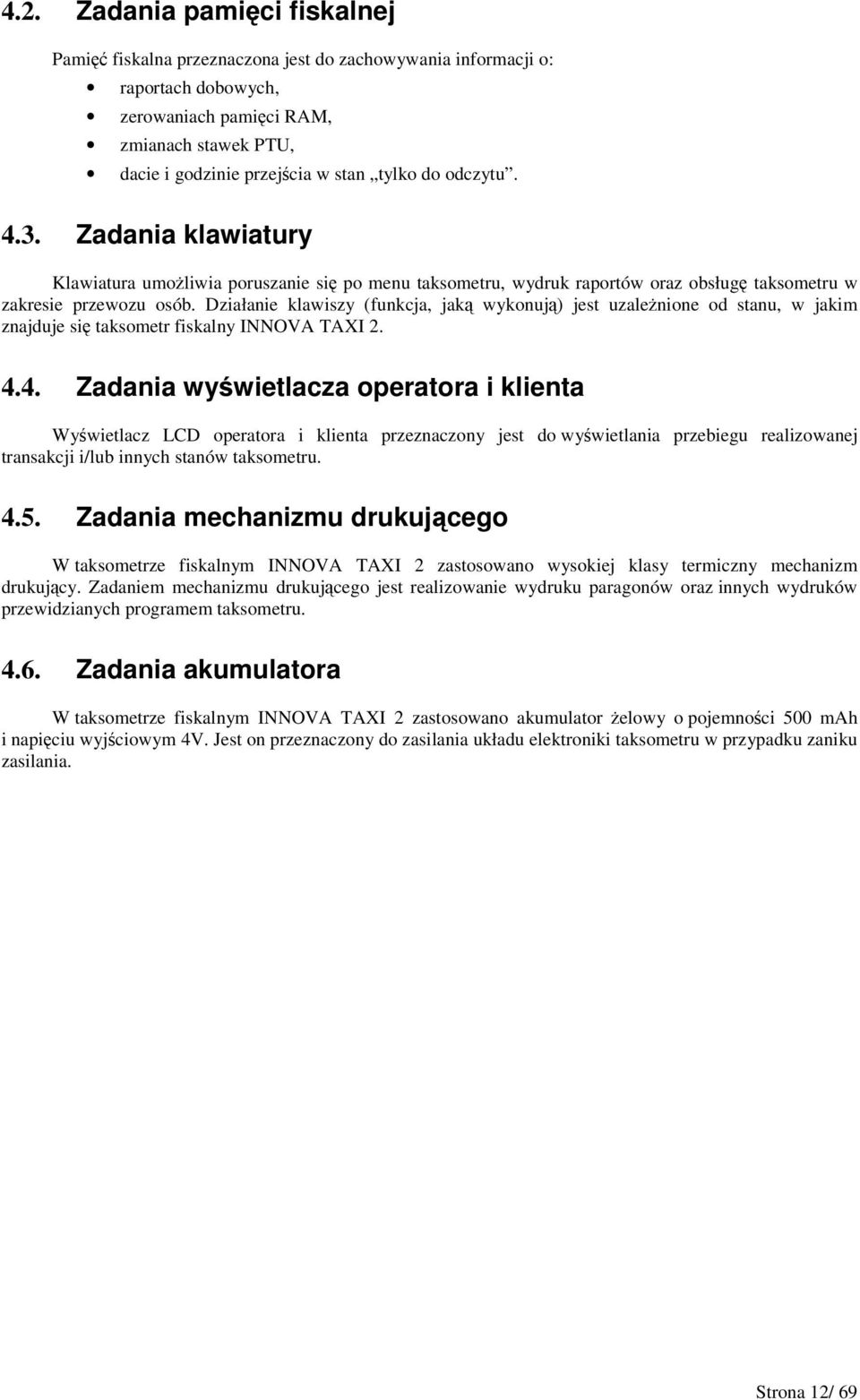

12 .. Zadania pamici fiskalnej Pami fiskalna przeznaczona jest do zachowywania informacji o: raportach dobowych, zerowaniach pamici RAM, zmianach stawek PTU, dacie i godzinie przejcia w stan tylko do odczytu... Zadania klawiatury Klawiatura umoliwia poruszanie si po menu taksometru, wydruk raportów oraz obsług taksometru w zakresie przewozu osób. Działanie klawiszy (funkcja, jak wykonuj) jest uzalenione od stanu, w jakim znajduje si taksometr fiskalny INNOVA TAXI... Zadania wywietlacza operatora i klienta Wywietlacz LCD operatora i klienta przeznaczony jest do wywietlania przebiegu realizowanej transakcji i/lub innych stanów taksometru... Zadania mechanizmu drukujcego W taksometrze fiskalnym INNOVA TAXI zastosowano wysokiej klasy termiczny mechanizm drukujcy. Zadaniem mechanizmu drukujcego jest realizowanie wydruku paragonów oraz innych wydruków przewidzianych programem taksometru... Zadania akumulatora W taksometrze fiskalnym INNOVA TAXI zastosowano akumulator elowy o pojemnoci 00 mah i napiciu wyjciowym V. Jest on przeznaczony do zasilania układu elektroniki taksometru w przypadku zaniku zasilania. Strona / 9

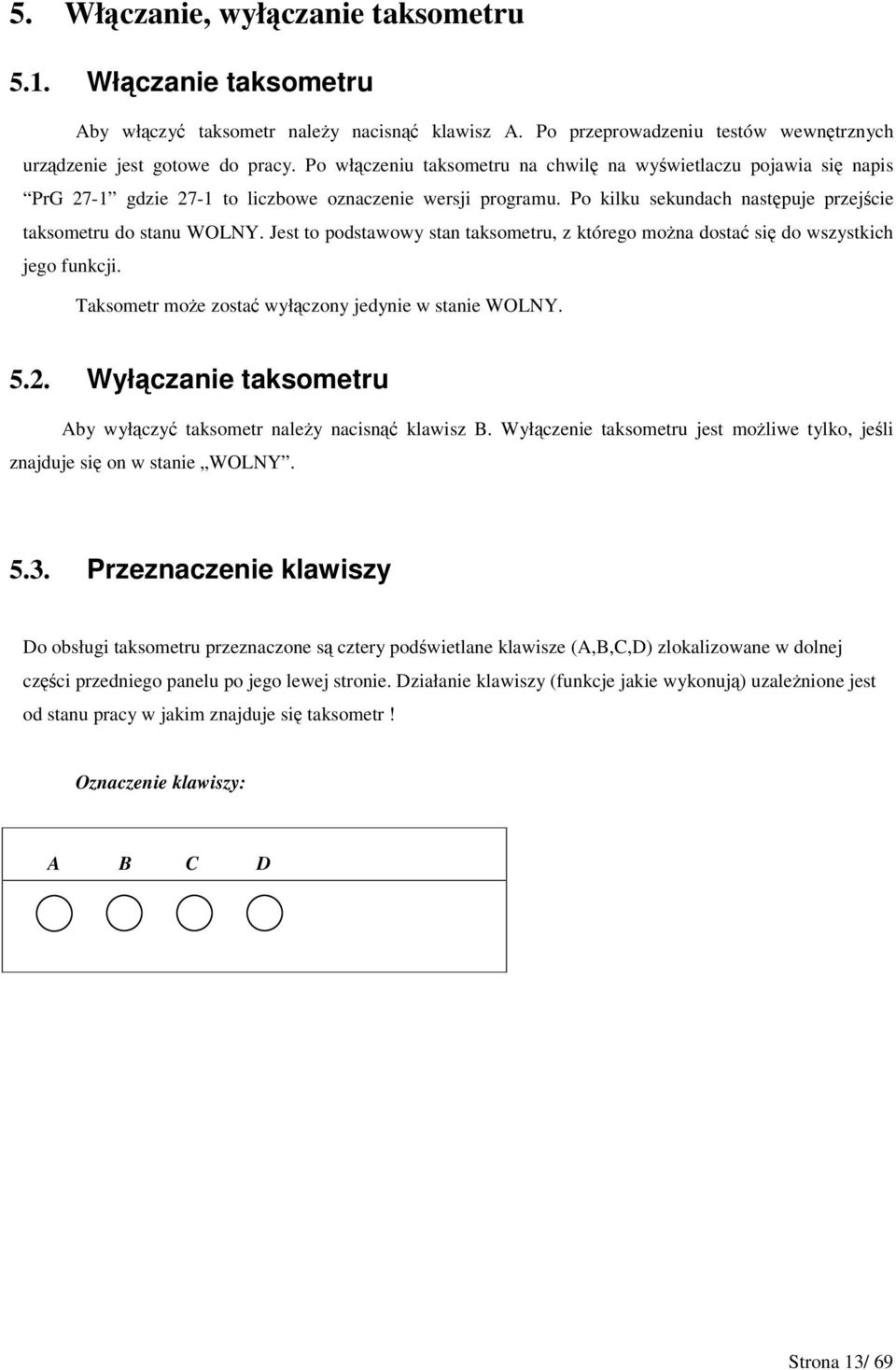

13 . Włczanie, wyłczanie taksometru.. Włczanie taksometru Aby włczy taksometr naley nacisn klawisz A. Po przeprowadzeniu testów wewntrznych urzdzenie jest gotowe do pracy. Po włczeniu taksometru na chwil na wywietlaczu pojawia si napis PrG - gdzie - to liczbowe oznaczenie wersji programu. Po kilku sekundach nastpuje przejcie taksometru do stanu WOLNY. Jest to podstawowy stan taksometru, z którego mona dosta si do wszystkich jego funkcji. Taksometr moe zosta wyłczony jedynie w stanie WOLNY... Wyłczanie taksometru Aby wyłczy taksometr naley nacisn klawisz B. Wyłczenie taksometru jest moliwe tylko, jeli znajduje si on w stanie WOLNY... Przeznaczenie klawiszy Do obsługi taksometru przeznaczone s cztery podwietlane klawisze (A,B,C,D) zlokalizowane w dolnej czci przedniego panelu po jego lewej stronie. Działanie klawiszy (funkcje jakie wykonuj) uzalenione jest od stanu pracy w jakim znajduje si taksometr! Oznaczenie klawiszy: A B C D Strona / 9

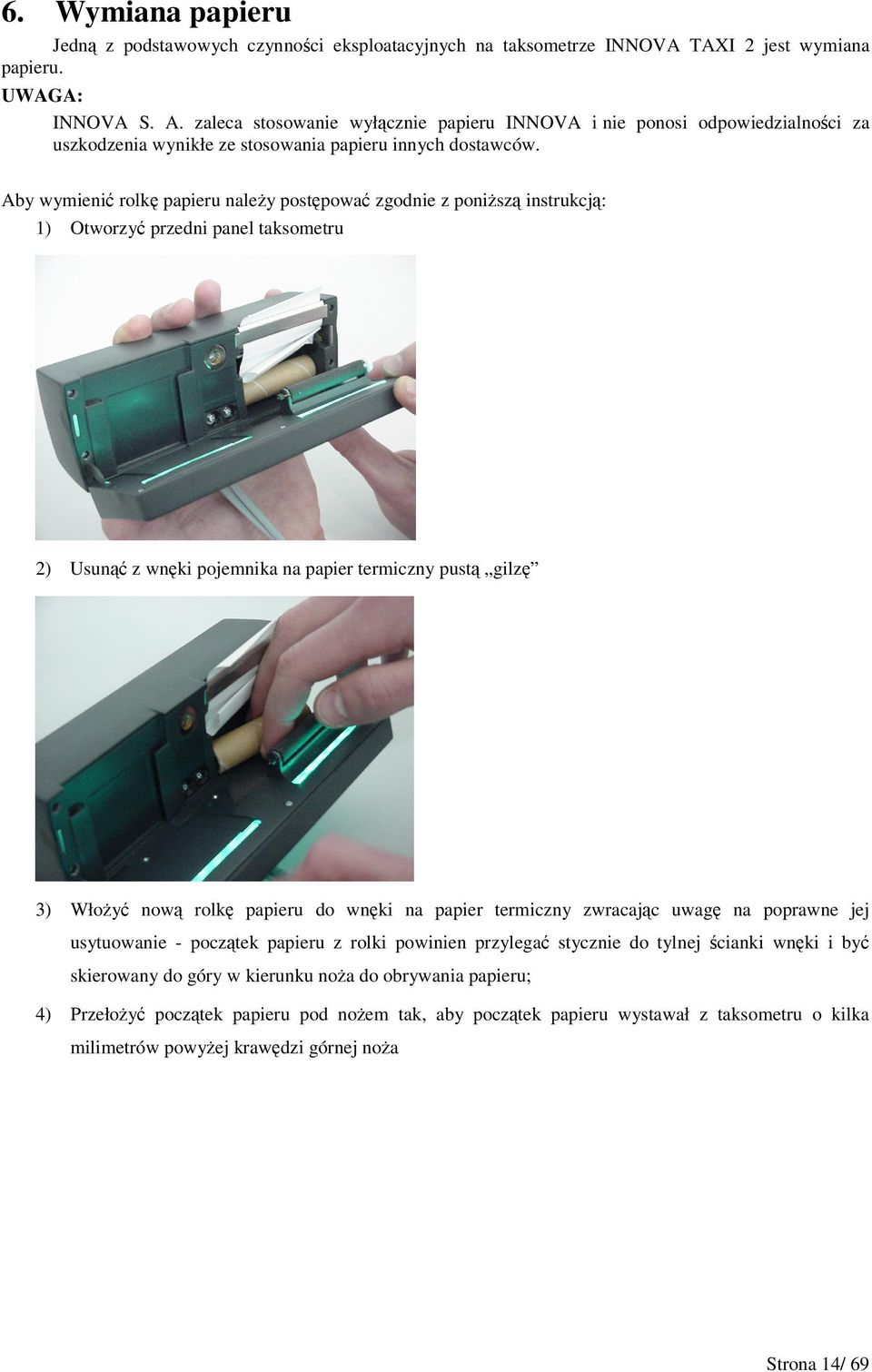

14 . Wymiana papieru Jedn z podstawowych czynnoci eksploatacyjnych na taksometrze INNOVA TAXI jest wymiana papieru. UWAGA: INNOVA S. A. zaleca stosowanie wyłcznie papieru INNOVA i nie ponosi odpowiedzialnoci za uszkodzenia wynikłe ze stosowania papieru innych dostawców. Aby wymieni rolk papieru naley postpowa zgodnie z ponisz instrukcj: ) Otworzy przedni panel taksometru ) Usun z wnki pojemnika na papier termiczny pust gilz ) Włoy now rolk papieru do wnki na papier termiczny zwracajc uwag na poprawne jej usytuowanie - pocztek papieru z rolki powinien przylega stycznie do tylnej cianki wnki i by skierowany do góry w kierunku noa do obrywania papieru; ) Przełoy pocztek papieru pod noem tak, aby pocztek papieru wystawał z taksometru o kilka milimetrów powyej krawdzi górnej noa Strona / 9

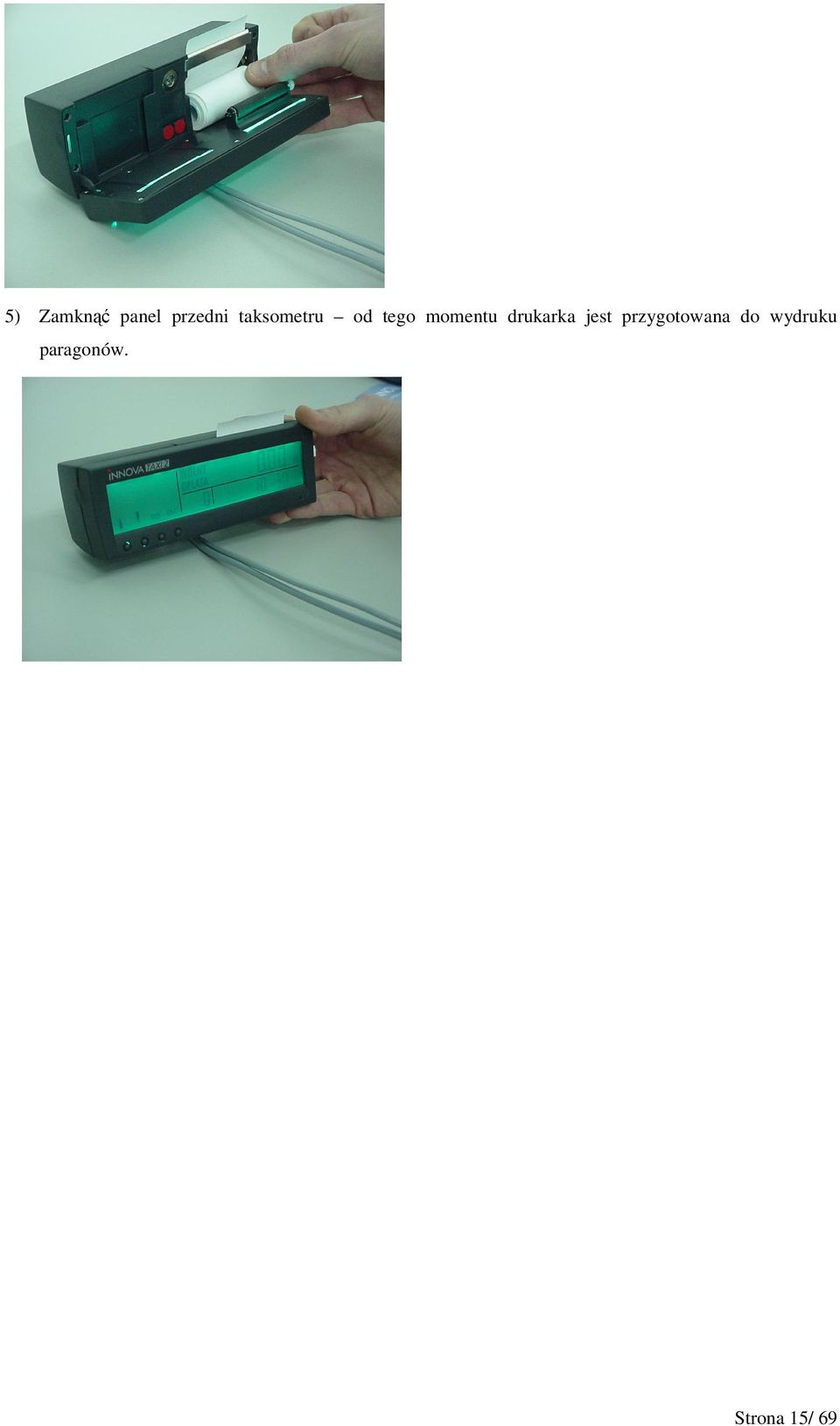

15 ) Zamkn panel przedni taksometru od tego momentu drukarka jest przygotowana do wydruku paragonów. Strona / 9

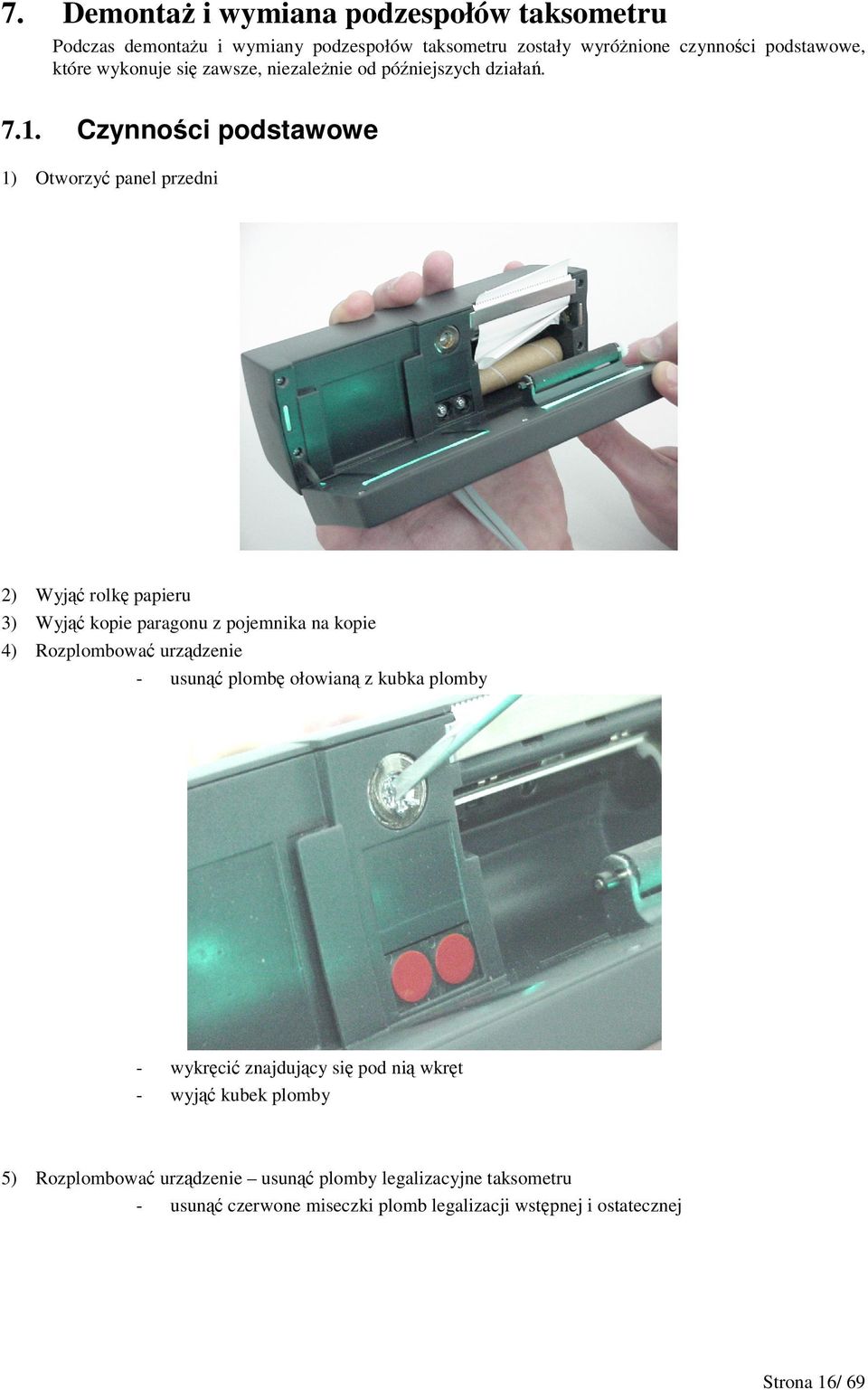

16 . Demonta i wymiana podzespołów taksometru Podczas demontau i wymiany podzespołów taksometru zostały wyrónione czynnoci podstawowe, które wykonuje si zawsze, niezalenie od póniejszych działa... Czynnoci podstawowe ) Otworzy panel przedni ) Wyj rolk papieru ) Wyj kopie paragonu z pojemnika na kopie ) Rozplombowa urzdzenie - usun plomb ołowian z kubka plomby - wykrci znajdujcy si pod ni wkrt - wyj kubek plomby ) Rozplombowa urzdzenie usun plomby legalizacyjne taksometru - usun czerwone miseczki plomb legalizacji wstpnej i ostatecznej Strona / 9

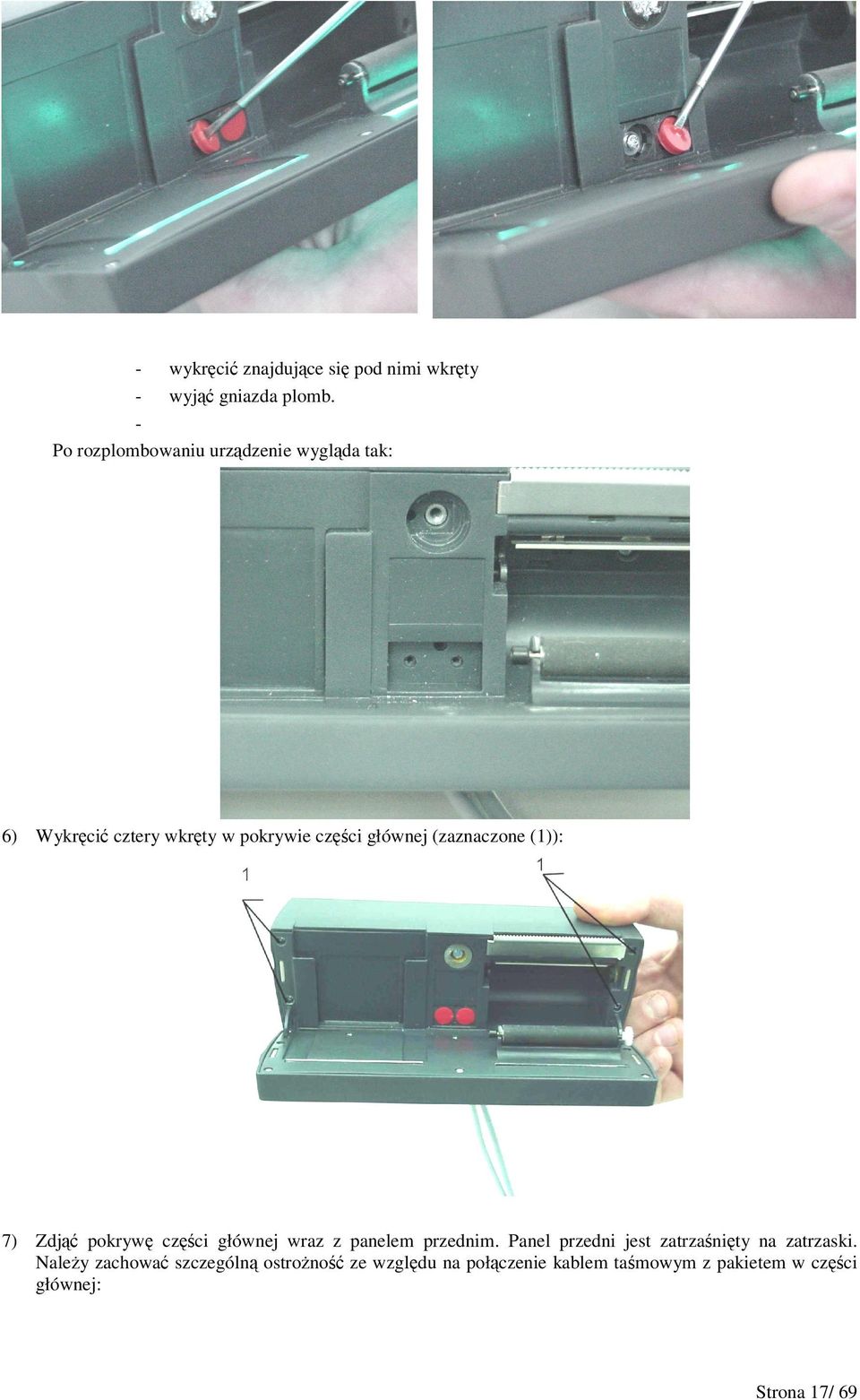

17 - wykrci znajdujce si pod nimi wkrty - wyj gniazda plomb. - Po rozplombowaniu urzdzenie wyglda tak: ) Wykrci cztery wkrty w pokrywie czci głównej (zaznaczone ()): ) Zdj pokryw czci głównej wraz z panelem przednim. Panel przedni jest zatrzanity na zatrzaski. Naley zachowa szczególn ostrono ze wzgldu na połczenie kablem tamowym z pakietem w czci głównej: Strona / 9

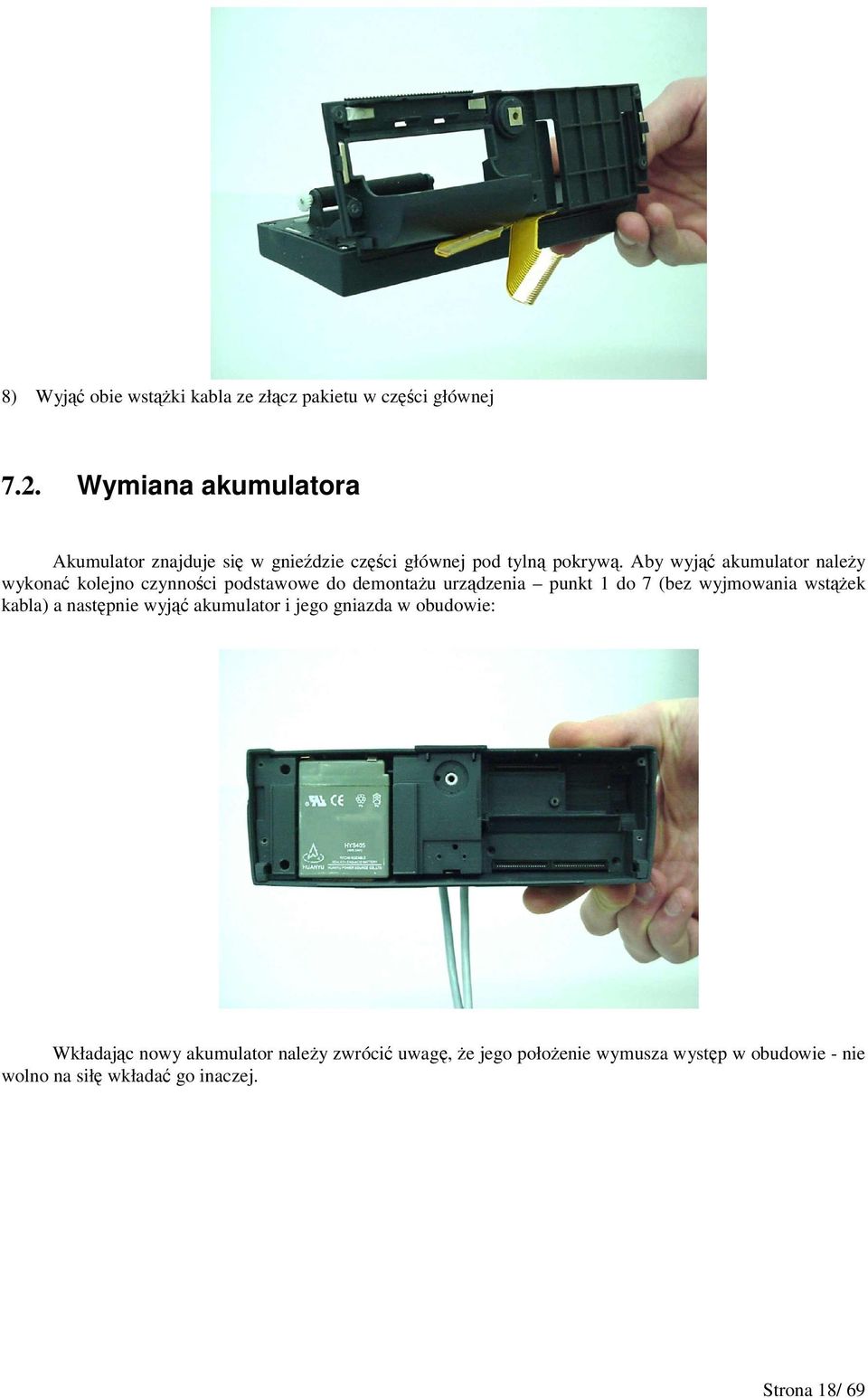

18 ) Wyj obie wstki kabla ze złcz pakietu w czci głównej.. Wymiana akumulatora Akumulator znajduje si w gniedzie czci głównej pod tyln pokryw. Aby wyj akumulator naley wykona kolejno czynnoci podstawowe do demontau urzdzenia punkt do (bez wyjmowania wstek kabla) a nastpnie wyj akumulator i jego gniazda w obudowie: Wkładajc nowy akumulator naley zwróci uwag, e jego połoenie wymusza wystp w obudowie - nie wolno na sił wkłada go inaczej. Strona / 9

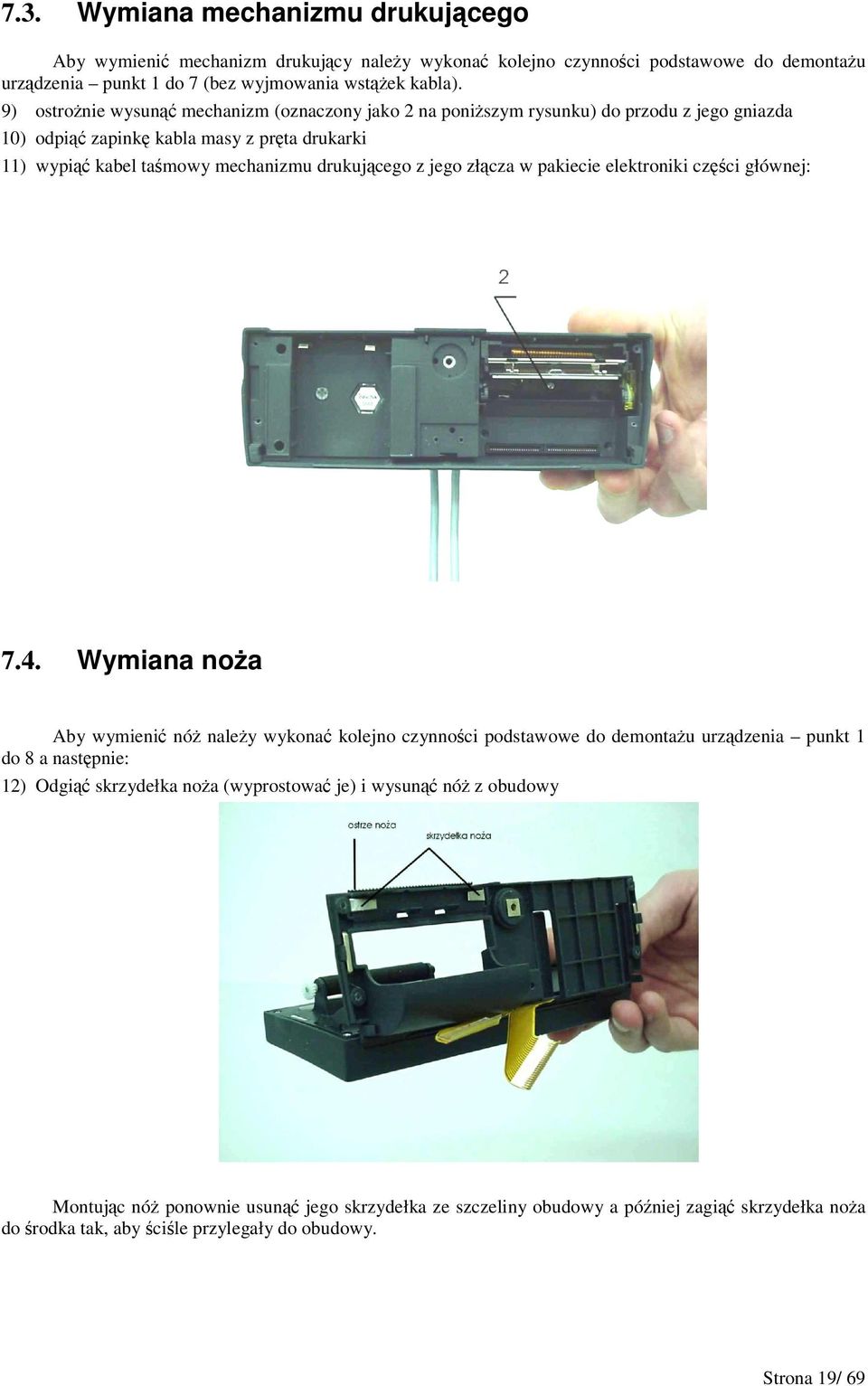

19 .. Wymiana mechanizmu drukujcego Aby wymieni mechanizm drukujcy naley wykona kolejno czynnoci podstawowe do demontau urzdzenia punkt do (bez wyjmowania wstek kabla). 9) ostronie wysun mechanizm (oznaczony jako na poniszym rysunku) do przodu z jego gniazda 0) odpi zapink kabla masy z prta drukarki ) wypi kabel tamowy mechanizmu drukujcego z jego złcza w pakiecie elektroniki czci głównej:.. Wymiana noa Aby wymieni nó naley wykona kolejno czynnoci podstawowe do demontau urzdzenia punkt do a nastpnie: ) Odgi skrzydełka noa (wyprostowa je) i wysun nó z obudowy Montujc nó ponownie usun jego skrzydełka ze szczeliny obudowy a póniej zagi skrzydełka noa do rodka tak, aby cile przylegały do obudowy. Strona 9/ 9

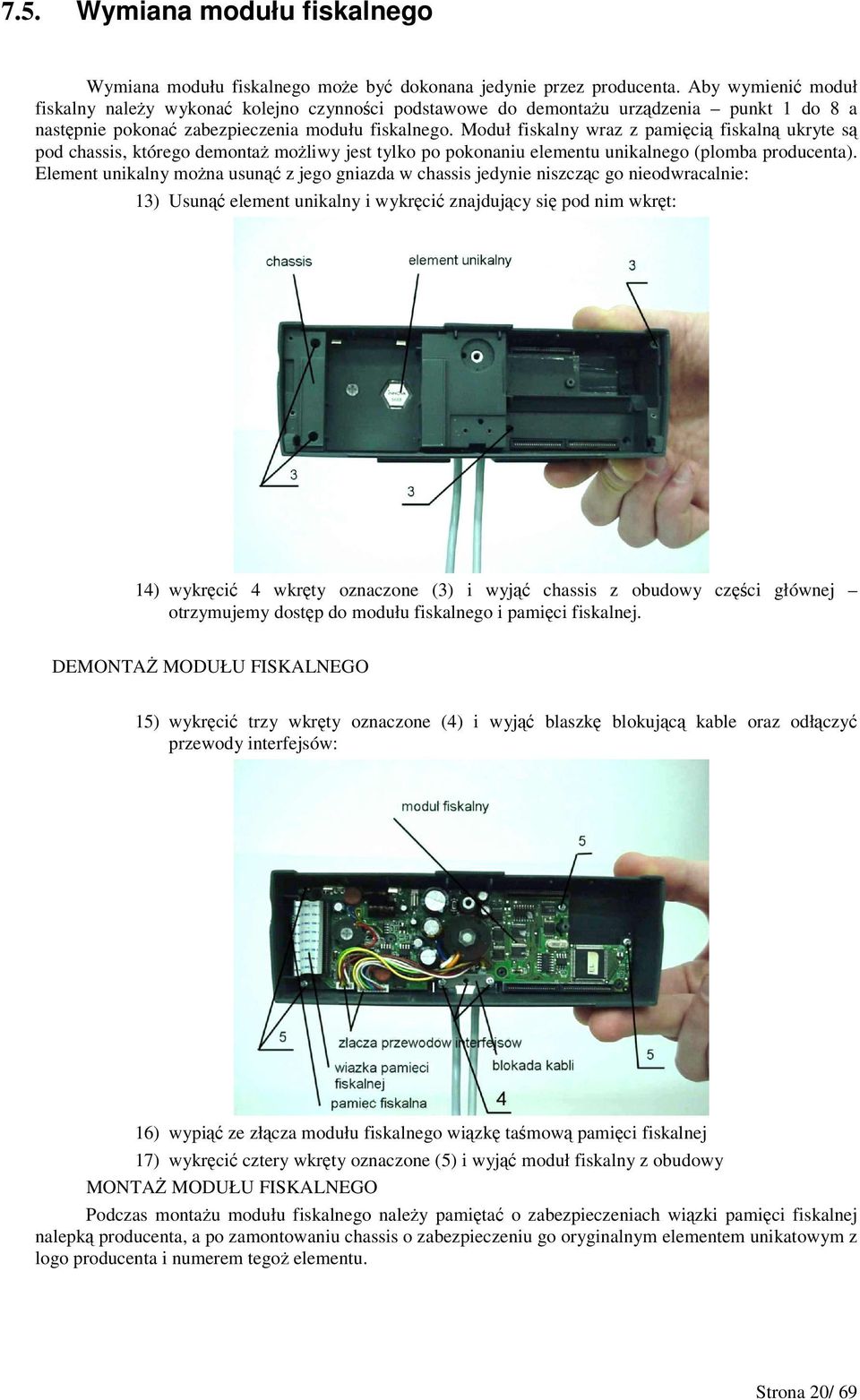

20 .. Wymiana modułu fiskalnego Wymiana modułu fiskalnego moe by dokonana jedynie przez producenta. Aby wymieni moduł fiskalny naley wykona kolejno czynnoci podstawowe do demontau urzdzenia punkt do a nastpnie pokona zabezpieczenia modułu fiskalnego. Moduł fiskalny wraz z pamici fiskaln ukryte s pod chassis, którego demonta moliwy jest tylko po pokonaniu elementu unikalnego (plomba producenta). Element unikalny mona usun z jego gniazda w chassis jedynie niszczc go nieodwracalnie: ) Usun element unikalny i wykrci znajdujcy si pod nim wkrt: ) wykrci wkrty oznaczone () i wyj chassis z obudowy czci głównej otrzymujemy dostp do modułu fiskalnego i pamici fiskalnej. DEMONTA MODUŁU FISKALNEGO ) wykrci trzy wkrty oznaczone () i wyj blaszk blokujc kable oraz odłczy przewody interfejsów: ) wypi ze złcza modułu fiskalnego wizk tamow pamici fiskalnej ) wykrci cztery wkrty oznaczone () i wyj moduł fiskalny z obudowy MONTA MODUŁU FISKALNEGO Podczas montau modułu fiskalnego naley pamita o zabezpieczeniach wizki pamici fiskalnej nalepk producenta, a po zamontowaniu chassis o zabezpieczeniu go oryginalnym elementem unikatowym z logo producenta i numerem tego elementu. Strona 0/ 9

21 .. Wymiana przewodu łczcego taksometr z blokiem interfejsów Po zdjciu chassis i zdemontowaniu blaszki blokujcej przewodu (patrz wymiana modułu fiskalnego) naley przewód interfejsów wypi ze złcza na płytce modułu fiskalnego... Wymiana przewodu do bloku formowania impulsów Po zdjciu chassis i zdemontowaniu blaszki blokujcej przewodu (patrz wymiana modułu fiskalnego) naley przewód do bloku formowania impulsów wypi ze złcza na płytce modułu fiskalnego. Strona / 9

22 . SPOSOBY ZAKŁADANIA PLOMB I ZABEZPIECZE.. LEGALIZACJA TAKSOMETRU FISKALNEGO INNOVA TAXI Dowodem legalizacji taksometru s dokumenty okrelone w Rozporzdzeniu Ministra Gospodarki, Pracy i Polityki Społecznej Dz. U. 0 Poz.0 Rozdział.. Kady uywany taksometr powinien posiada wane wiadectwo legalizacji. Okres wanoci wiadectwa legalizacji wynosi miesicy, liczc od pierwszego dnia miesica, w którym dokonana została legalizacja taksometru zainstalowanego w taksówce. W taksówkach, w których taksometr napdzany jest z układu czstotliwociowego prdkociomierza, podczas legalizacji do taksometru podłcza si przetwornik pozwalajcy sprawdzi taksometr. Przetwornik taki powinien znajdowa si na wyposaeniu taksówki i by dostpny przy kadej legalizacji. wiadectwo legalizacji traci wano w wyniku: ) stwierdzenia, e błdy taksometru przekraczaj błdy graniczne dopuszczalne. ) uszkodzenia którejkolwiek cechy zabezpieczajcej Celem przedłuenia wanoci wiadectwa legalizacji naley zwróci si do odpowiednich uprawnionych instytucji... SPOSOBY ZAKŁADANIA ZABEZPIECZE PODCZAS LEGALIZACJI Sposób zakładania zabezpiecze taksometru w samochodach z mechanicznym napdzaniem prdkociomierza za porednictwem wałka gitkiego Strona / 9

23 Sposób zakładania zabezpiecze taksometru w samochodach z elektronicznym napdem prdkociomierza bez porednictwem wałka gitkiego.. Zabezpieczenie urzdzenia programujcego taksometr. Miseczka plomby wcinita w gniazdo legalizacji ostatecznej zabezpiecza dostp do wkrta, wykrcenie którego pozwala wyj gniazdo plomby wykonane z tworzywa. Po wyjciu gniazda odsłania si otwór w tulei chassis, przez który uzyskuje si dostp do przełcznika programowania taksometru. Pokazano to na rysunku: Strona / 9

24 Strona / 9

25 9. Menu operatora drukarki 9.. Zasady poruszania si po menu. Do poruszania si po menu przeznaczone s przyciski klawiatury taksometru fiskalnego INNOVA TAXI. Ze wzgldu na ograniczon ilo klawiszy ich działanie zaley od stanu, w jakim znajduje si taksometr: Oznaczenie klawiszy: A B C D Włczenie taksometru klawisz A Klawisz A STAN WOLNY Przejcie do stanu TARYFA Klawisz B Wyłczenie taksometru przez dłusze przycinicie tylko w stanie WOLNY!!! Klawisz C Klawisz D Przejcie do podgldu zaprogramowanych parametrów Przejcie do stanu RAPORTY STAN TARYFA Klawisz A - zmiana taryfy na wysz - dłusze przycinicie - przejcie do stanu KASA Klawisz B Klawisz C Klawisz D Zmiana taryfy na nisz Ustawienie dopłaty Ustawienie rabatu lub ceny umownej STAN KASA Klawisz A Klawisz B Klawisz C Nieaktywny Anulacja paragonu W przypadku kursu z dopłat, podsumowanie dopłaty Klawisz D Zakoczenie paragonu i wydruk kopii, wyzerowanie wywietlacza (po 0 sekundach od wydruku kopii paragonu) STAN RAPORTY Klawisz A Klawisz B Klawisz C Klawisz D Wyjcie ze stanu RAPORTY Wywołanie wybranego raportu (wydruk) Poruszanie si w lewo po menu raportów (wybór raportu) Poruszanie si w prawo po menu raportów (wybór raportu) PRZEGLDANIE PARAMETRÓW Klawisz A Klawisz B Klawisz C Klawisz D Przewijanie zaprogramowanych parametrów w gór Przewijanie zaprogramowanych parametrów w dół Wyjcie ze stanu PRZEGL DANIE PARAMETRÓW Nieaktywny Strona / 9

26 9.. Zasady ustawiania wartoci przy programowaniu i realizacji wydruków 9.. Zasady ustawiania wartoci typu jedna z Dla przykładu przy przegldaniu parametrów taksometru mamy do czynienia z wartoci typu jedna z. W takim przypadku przyciski klawiatury słu do: A B C D Klawisz A - wybrania nastpnego elementu z listy, Klawisz B - wybrania poprzedniego elementu z listy, Klawisz C - powrót do głównego menu Klawisz D - zatwierdzenie wyboru 9.. Zasady ustawiania wartoci liczbowych tryb edytora. Klawisze słu do ustawiania wartoci liczbowych zgodnie ze strzałkami w lewej czci wywietlacza: A B C D Klawisz A - Zwikszenie cyfry Klawisz B - Zmniejszenie cyfry Klawisz C - Przesunicie kursora w lewo Klawisz D - Przesunicie kursora w prawo Korzystajc z edytora ustawiamy wszystkie dane programowalne, daty i numery dla raportu okresowego oraz wszystkie inne wartoci liczbowe. Podczas ustawiania odpowiedniej wartoci naley pamita, e aby została ona zapisana do pamici urzdzenia, naley przej przez wszystkie pola do ustawienia, tak aby zniknł migajcy kursor połoenia. UWAGA: Nacinicie klawisza D w momencie, kiedy kursor znajduje si w skrajnej prawej pozycji prowadzi do zapamitania nowej wartoci parametru. Nacinicie klawisza C, gdy kursor jest w skrajnej lewej pozycji powoduje zignorowanie danej i wyjcie z opcji programowania. 9.. Wprowadzanie dat Daty wprowadzane s podobnie jak wartoci liczbowe, według nastpujcego formatu: RRMM.DD. UWAGA! W taksometrze wprowadzono wygaszanie zer wiodcych w formacie daty, dlatego w przypadku np. roku 00 format daty pokazywany przez taksometr bdzie wygldał nastpujco RMM.DD. Strona / 9

27 0. Menu serwisowe W taksometrze fiskalnym INNOVA TAXI jest dostpne menu serwisowe. Z poziomu menu serwisowego jest moliwe wykonanie rónego rodzaju testów, wydruków oraz zaprogramowanie czasu i daty. Aby wej do menu serwisowego naley:. wyłczy urzdzenie,. włczy urzdzenie naciskajc jednoczenie klawisze A i D. W menu serwisowym jest dostpne funkcji serwisowych. Wejcie do trybu serwisowego jest realizowane poprzez włczenie zasilania taksometru z jednoczesnym naciniciem klawisza D (naley jednoczenie nacisn obydwa klawisze A i D). Poruszanie po menu serwisowym jest takie samo jak przy innych trybach pracy tzn. klawisze działaj według schematu: Klawisz A Klawisz B Klawisz C Klawisz D Przejcie do kolejnej funkcji Przejcie do poprzedniej funkcji Wyjcie z menu serwisowego (w dowolnym momencie) Wybranie funkcji Nie jest moliwe wejcie do menu serwisowego, jeeli pojazd porusza si z prdkoci wiksz ni km/h. Ponadto, jeli w trakcie pracy w menu serwisowym pojazd zacznie porusza si z prdkoci wiksz ni km/h to nastpi natychmiastowe wyjcie do głównego menu taksometru. Wyjcie z menu serwisowego przy prdkociach wikszych ni km/h nie nastpuje przy wyznaczaniu stałej taksometru k w trybie licznika impulsów. Dostpne funkcje to: Test wywietlacza Raport napisów stałych Test napi programujcych Ustawianie czasu Ustawianie daty i czasu Strona / 9

28 Programowanie kodu PIN Programowanie kodu PIN Kasowanie kodów PIN Tryb licznika impulsów Wywietlanie napicia zasilania mechanizmu drukujcego Wywietlanie temperatury głowicy mechanizmu termicznego W wikszoci funkcji serwisowych istnieje konieczno wprowadzenia danych przy pomocy edytora (co jest sygnalizowane przez migajcy kursor). Wprowadzanie danych nastpuje w taki sam sposób jak w przypadku wprowadzania cen umownych dla taryfy, gdzie: Klawisz A Klawisz B Klawisz C Klawisz D Zwikszenie cyfry Zmniejszenie cyfry Przesunicie kursora w lewo Przesunicie kursora w prawo 0.. TEST WYWIETLACZA Test wywietlacza pozwala na sprawdzenie czy wywietlacz taksometru działa prawidłowo. W trakcie trwania testu powinny włczy si wszystkie napisy dostpne na wywietlaczu: Działanie klawiszy podczas testu wywietlacza: Strona / 9

29 Klawisz A Regulacja kontrastu (+) Klawisz B Regulacja kontrastu (-) Klawisz C Klawisz D Wyjcie z testu wywietlacza z zapamitaniem ustawionego kontrastu Regulacja kontrastu przy standardowej postaci wywietlacza - gdy nie s włczone wszystkie segmenty wywietlacza (w polu dopłaty pojawia si napis LCD) gdzie: Klawisze A i B regulacja kontrastu (jw.) Klawisz C wyjcie z testu wywietlacza z zapamitaniem ustawionego poziomu kontrastu Klawisz D Nieaktywny. 0.. RAPORT NAPISÓW STAŁYCH Raport napisów stałych zawiera wszystkie teksty, które mog wystpi na wszystkich rodzajach wydruków realizowanych przez taksometr. Po wybraniu raportu napisów stałych na wywietlaczu pojawia si komunikat, a taksometr czeka na potwierdzenie wydruku: Klawisz A Klawisz B Klawisz C Klawisz D Nieaktywny Nieaktywny Wyjcie z raportu napisów stałych bez drukowania Wydruk raportu napisów stałych i powrót to menu serwisowego 0.. TEST NAPI PROGRAMUJCYCH Po wybraniu testu napi programujcych taksometr czeka na zwarcie przełcznika zabezpieczonego ołowian plomb wymagan przez przepisy Ministerstwa Finansów (na wywietlaczu pojawi si napis St-). Strona 9/ 9

30 Jeli przełcznik nie zostanie zwarty to po wciniciu dowolnego klawisza taksometr przejdzie do menu serwisowego. Zwarcie przełcznika powoduje załczenie napi programujcych (, V i, V) z komunikatem na wywietlaczu opłat: W stanie tym na wyjciu STOP(TEST ) pojawi si impulsy o czstotliwoci 00 Hz co umoliwia sprawdzenie dokładnoci bazy czasowej. Nacinicie dowolnego klawisza powoduje w tym momencie wyłczenie obu napi oraz powrót do menu serwisowego. 0.. USTAWIENIE CZASU Ustawienie czasu dla trybu niefiskalnego nie jest zwizane z adnymi ograniczeniami, mona ustawi dowolny czas w dowolnym momencie pracy taksometru. W trybie fiskalnym zegar mona zmieni tylko raz w cigu doby fiskalnej (pomidzy raportami dobowymi przy zerowych totalizerach) o ± godzin. Przy ustawianiu czasu klawisze działaj jak dla wszystkich funkcji edycyjnych: Klawisz A Klawisz B Klawisz C Klawisz D Zwikszenie cyfry Zmniejszenie cyfry Przesunicie kursora w lewo Przesunicie kursora w prawo Kadorazowo po zmianie czasu drukowany jest dokument niefiskalny potwierdzajcy zmian czasu. Dokumenty te naley przechowywa zgodnie z wymogami fiskalnymi. 0.. USTAWIANIE DATY I CZASU Ustawianie daty i czasu w trybie niefiskalnym nie jest zwizane z adnymi ograniczeniami. W trybie fiskalnym ustawienie daty i czasu moliwe jest tylko po wciniciu przełcznika zabezpieczonego ołowian plomb wymagan przez przepisy Ministerstwa Finansów. Kadorazowo po zmianie czasu drukowany jest dokument niefiskalny potwierdzajcy zmian czasu. Dokumenty te naley przechowywa zgodnie z wymogami fiskalnymi. Strona 0/ 9

31 0.. PROGRAMOWANIE KODU PIN Kod PIN słuy do zabezpieczenia taksometru przed osobami nieupowanionymi do jego korzystania. W fabrycznie nowym urzdzeniu kod PIN nie jest zdefiniowany. Po zaprogramowaniu kodu PIN kadorazowe włczenie taksometru bdzie wymagało podania kodu. W przypadku nie podania kodu lub wpisania nieprawidłowej wartoci urzdzenie nie zezwala na dalsz prac taksometru taksometr wyłcza si. Kod PIN składa si z cyfr. Wpisanie kodu o wartoci 0000 powoduje dezaktywacj kodu. Przy ustawianiu PINu klawisze działaj jak dla wszystkich funkcji edycyjnych: Klawisz A Klawisz B Klawisz C Klawisz D Zwikszenie cyfry Zmniejszenie cyfry Przesunicie kursora w lewo Przesunicie kursora w prawo schematu: Przy wprowadzeniu kodu naley najpierw poda stary PIN a potem wprowadzi nowy według - Wprowad stary PIN - Wprowad nowy kod PIN Jeeli kod PIN nie został wczeniej zaprogramowany lub został dezaktywowany, podczas programowania kodu PIN od razu pojawi si okno: 0.. PROGRAMOWANIE KODU PIN Kod PIN zabezpiecza funkcje serwisowe przed dostpem osób niepowołanych. Po zaprogramowaniu kodu PIN kadorazowe wejcie do programowania, które wymaga wcinicia przełcznika zabezpieczonego plomb legalizacji ostatecznej bdzie wymagało podania równie kodu PIN. Podanie błdnego kodu lub nie Strona / 9

32 wpisanie kodu PIN powoduje przerwanie programowania a w przypadku programowania przy pomocy interfejsu szeregowego RS zostanie wywietlony odpowiedni numer błdu. Kod PIN składa si z cyfr. Wpisanie kodu o wartoci 0000 powoduje dezaktywacj kodu. Przy ustawianiu PINu klawisze działaj jak dla wszystkich funkcji edycyjnych: Klawisz A Klawisz B Klawisz C Klawisz D Zwikszenie cyfry Zmniejszenie cyfry Przesunicie kursora w lewo Przesunicie kursora w prawo - Wprowad stary PIN - Wprowad nowy kod PIN Jeeli kod PIN nie został wczeniej zaprogramowany lub został dezaktywowany podczas programowania kodu PIN od razu pojawi si okno: 0.. KASOWANIE KODÓW PIN W przypadku, gdy uytkownik zapomniał kod PIN istnieje moliwo wykasowania obu kodów PIN z pamici taksometru. Operacja ta wymaga podania -cio cyfrowego kodu PUK programowanego w procesie produkcji wraz z numerem fabrycznym. Kod ten jest znany TYLKO producentowi i archiwizowany w bazie danych. Przy wprowadzaniu kodu PUK klawisze działaj jak dla wszystkich funkcji edycyjnych: Klawisz A Klawisz B Klawisz C Klawisz D Zwikszenie cyfry Zmniejszenie cyfry Przesunicie kursora w lewo Przesunicie kursora w prawo Strona / 9

33 Po wprowadzeniu poprawnego kodu PUK na wywietlaczu pojawi si komunikat: co oznacza, e oba kody PIN (PIN i PIN ) s nieaktywne. Aby aktywowa wprowadzanie kodu PIN przy włczaniu urzdzenia naley ponownie zaprogramowa kod PIN TRYB LICZNIKA IMPULSÓW W tym trybie taksometr przechodzi w stan zliczania impulsów z przetwornika drogi. Stan licznika impulsów mona te zapisa w pamici taksometru jako stał taksometru k. Tryb licznika impulsów jest dostpny tylko po wciniciu przełcznika zabezpieczonego plomb legalizacji ostatecznej i wpisaniu kodu PIN (o ile został on uaktywniony). Po wejciu do tej funkcji stary licznik jest zerowany. Działanie klawiszy: Klawisz A Klawisz B Klawisz C Klawisz D Kasowanie licznika Klawisz nieaktywny Powrót do menu serwisowego Wejcie do zapisu stałej taksometru k Potwierd wprowadzon stał taksometru k: Strona / 9

34 Działanie klawiszy: Klawisz A Klawisz B Klawisz C Klawisz D Klawisz nieaktywny Klawisz nieaktywny Powrót do licznika impulsów Zapisanie stałej taksometru k w pamici EPROM 0.0. NAPICIE ZASILANIA MECHANIZMU TERMICZNEGO Po wybraniu tej funkcji na wywietlaczu pokazywane jest napicie zasilania mechanizmu termicznego z dokładnoci do 0,V. Prawidłowe napicie powinno zawiera si w przedziałach: przy zasilaniu zewntrznym przy zasilaniu z wewntrznej baterii,, V,0, V Nacinicie dowolnego klawisza powoduje powrót do menu serwisowego. 0.. TEMPERATURA GŁOWICY MECHANIZMU TERMICZNEGO Po wybraniu tej funkcji na wywietlaczu pojawia si temperatura głowicy mechanizmu termicznego z dokładnoci do stopnia Celsjusza. Nacinicie dowolnego klawisza powoduje powrót do menu serwisowego. Strona / 9

35 . Raporty Wykonywanie raportów jest jedn z podstawowych funkcji wykonywanych przez taksometr. Mona wykona nastpujce raporty: raport dobowy, raport okresowy, raport miesiczny, raport taksometru, raport napisów stałych z programu taksometru raport rozliczeniowy. W dalszej czci tego rozdziału omówiono sposoby uzyskania tych raportów za pomoc klawiatury. Istnieje równie moliwo wykonania nastpujcych raportów za pomoc sekwencji sterujcych z komputera: raport dobowy, raport taksometru... Raport dobowy Raport dobowy jest najczciej wykonywanym raportem. Zgodnie z przepisami powinien by wykonywany, co najmniej raz na dob, najpóniej przed rozpoczciem nowego dnia pracy. Po fiskalizacji raport ten jest drukowany dwukrotnie: jako oryginał (z logo fiskalnym) i jako kopia. Sposób wykonania raportu dobowego W trybie pracy WOLNY nacinij klawisz D, aby wej do trybu pracy RAPORTY. B: Jako pierwszy na licie raportów wystpuje raport dobowy. Aby wybra raport dobowy nacinij klawisz Strona / 9

36 Na wywietlaczu pojawi si aktualna data w formacie: RRMM.DD. Jeeli data jest poprawna ( w tym przypadku kwietnia 00), aby rozpocz wydruk raportu dobowego, nacinij klawisz D. Jeeli data NIE jest poprawna, nacinij klawisz C i WEZWIJ SERWIS. W pokazywanej na wywietlaczu dacie jest nie s wywietlane wiodce zera w numerze roku. W trakcie drukowania raportu dobowego na wywietlaczu pojawiaj si migajce znaczki "-", które oznaczaj, e trwa zapis danych dla raportu dobowego w pamici taksometru a po fiskalizacji w pamici fiskalnej. Po wydrukowaniu oryginału raportu dobowego w urzdzeniu po fiskalizacji, naley nacisn dowolny klawisz dla rozpoczcia drukowania kopii raportu dobowego. Po wydruku kopii taksometr wychodzi z trybu raportów... RAPORT OKRESOWY Raport okresowy jest raportem rozliczajcym podatek naleny od towarów i usług za okrelony okres. Okres raportu moe by okrelony na dwa sposoby: za pomoc dat, za pomoc numerów raportów dobowych. Raport ten jest drukowany tylko w oryginale. Poniewa raport okresowy korzysta z danych o raportach dobowych zapisanych w pamici fiskalnej, moe on by wywołany jedynie w urzdzeniu zafiskalizowanym. Wywołanie raportu okresowego dla urzdzenia w trybie szkoleniowym powoduje pojawienie si błdu nr. UWAGA: Istnieje moliwo przerwania drukowania raportu okresowego przy pomocy klawisza C (np. jeeli wpisano omyłkowo za długi okres). Strona / 9

37 Aby wej do trybu pracy RAPORTY nacinij klawisz D. i D. Do przeszukiwania menu RAPORTY, w których znajduje si RAPORT OKRESOWY, słu klawisze C Aby rozpocz ustawianie zakresu czasu dla raportu okresowego nacinij klawisz B.. Sposób wykonania raportu okresowego pełnego według dat Aby wydrukowa raport okresowy według dat nacinij klawisz D Klawiszami A i B ustaw dat pocztkow. Daty pojawiaj si w formacie: RRMM.DD (w tym przypadku 0 lutego 00). W dolnej czci wywietlacza bd pokazywane odpowiadajce datom numery raportów dobowych Strona / 9

38 Aby zatwierdzi ustawion dat i przej do ustawiania daty kocowej nacinij klawisz D. Aby przerwa operacj nacinij klawisz C. Klawiszami A i B ustaw dat kocow. Daty pojawiaj si w formacie: RRMM.DD (w tym przypadku marca 00).W dolnej czci wywietlacza bd pokazywane odpowiadajce datom numery raportów dobowych Aby zatwierdzi ustawion dat nacinij klawisz D jeeli daty zostały ustawione prawidłowo rozpocznie si wydruk raportu okresowego. Klawisz C powoduje przerwanie drukowania raportu okresowego (wydruk anulowany). Strona / 9

39 .. Sposób wykonania pełnego raportu okresowego według numerów raportów dobowych Aby wydrukowa raport okresowy według numerów raportów dobowych nacinij klawisz C Klawiszami A i B ustaw numer pocztkowy. W górnej czci wywietlacza pojawi si data odpowiadajca wybranemu numerowi raportu dobowego. Daty pojawiaj si w formacie: RRMM.DD (w tym przypadku jest to luty 00). Aby zatwierdzi wybrany numer i przej do ustawiania numeru kocowego nacinij klawisz D. Aby przerwa operacj nacinij klawisz C. Klawiszami A i B ustaw numer kocowy. W górnej czci wywietlacza pojawi si data odpowiadajca wybranemu numerowi raportu dobowego. Strona 9/ 9

40 Aby zatwierdzi wybrany numer kocowy nacinij klawisz D. Jeeli numery zostały ustawione prawidłowo rozpocznie si wydruk raportu okresowego. Klawisz C powoduje przerwanie drukowania raportu okresowego (wydruk anulowany)... RAPORT MIESICZNY Raport miesiczny jest raportem okresowym rozliczajcym dany miesic. Wykonanie tego raportu jest moliwe tylko po zakoczeniu wybranego miesica. Wyjtkiem od tej reguły jest moliwo wykonania tego raportu dla biecego miesica po przejciu taksometru w stan tylko do odczytu... Sposób wykonania raportu miesicznego Aby wej do trybu pracy RAPORTY w trybie pracy WOLNY nacinij klawisz D. Do przeszukiwania menu RAPORTY, w których znajduje si RAPORT MIESICZNY, słu klawisze C i D. Aby wybra raport miesiczny nacinij klawisz B Strona 0/ 9

41 Na wywietlaczu pojawi si data w formacie RRMM.-- (w tym przypadku luty 00). Klawiszami A i B ustaw właciwy miesic Po ustawieniu właciwego miesica nacinij klawisz D aby rozpocz wydruk raportu. Klawisz C powoduje przerwanie drukowania raportu miesicznego (wydruk anulowany)... RAPORT TAKSOMETRU Raport ten zawiera podstawowe informacje o urzdzeniu takie jak: Typ i numer fabryczny urzdzenia; Ilo przejechanych kilometrów; Ilo kilometrów płatnych; Ilo kursów i jednostek taryfowych; Stan kasy; Sum dopłat; Konfiguracj urzdzenia; Nastawy taksometru... Sposób wykonania raportu taksometru W trybie pracy WOLNY nacinij klawisz D aby wej do trybu pracy RAPORTY. Strona / 9

42 C i D Do przeszukiwania menu RAPORTY, w których znajduje si RAPORT TAKSOMETRU, słu klawisze Aby wybra raport taksometru nacinij klawisz B... RAPORT NAPISÓW STAŁYCH Z PAMICI PROGRAMU Raport napisów stałych zawiera wszystkie teksty, które mog wystpi na wszystkich rodzajach wydruków realizowanych przez drukark. Raport ten jest drukowany tylko w oryginale i jest dostpny tylko z poziomu menu serwisowego (patrz rozdział Menu serwisowe )... RAPORT ROZLICZENIOWY Raport rozliczeniowy jest raportem zamykajcym prac urzdzenia. Po wykonaniu tego raportu taksometr przechodzi w tryb tylko do odczytu. Raport ten moe by wykonany na yczenie właciciela taksometru tylko przez serwis. Serwisant musi okaza legitymacj, której wzór zamieszczono w załczniku. Aby wej do trybu pracy RAPORTY,w trybie pracy WOLNY nacinij klawisz D. Strona / 9

43 Klawiszami C i D wybierz RAPORT ROZLICZENIOWY Aby rozpocz ustawianie zakresu czasu dla raportu rozliczeniowego nacinij klawisz B Aby wykona raport rozliczeniowy naley nacisn przełcznik zabezpieczony ołowian plomb wymagan przez przepisy Ministerstwa Finansów. Nacinicie dowolnego klawisza powoduje wyjcie z drukowania raportu rozliczeniowego bez przejcia urzdzenia w stan tylko do odczytu... Sposób wykonania raportu rozliczeniowego według dat Aby wydrukowa raport rozliczeniowy według dat nacinij klawisz D Klawiszami A i B ustaw dat pocztkow. Daty pojawiaj si w formacie: RRMM.DD (w tym przypadku 0 lutego 00). W dolnej czci Strona / 9

44 wywietlacza bd pokazywane numery raportów dobowych odpowiadajce wywietlanym datom. Aby zatwierdzi ustawion dat i przej do ustawiania daty kocowej nacinij klawisz D. Aby przerwa operacj nacinij klawisz C. Klawiszami A i B ustaw dat kocow. Daty pojawiaj si w formacie: RRMM.DD (w tym przypadku marca 00). W dolnej czci wywietlacza bd pokazywane numery raportów dobowych odpowiadajce wywietlanym datom.. Aby zatwierdzi ustawion dat nacinij klawisz D jeeli daty zostały ustawione prawidłowo rozpocznie si wydruk raportu rozliczeniowego. Klawisz C powoduje przerwanie drukowania raportu rozliczeniowego (wydruk anulowany). W przypadku błdnie wprowadzonych dat taksometr i tak przejdzie w stan tylko do odczytu przejcie to nastpuje w chwili nacinicia przełcznika zabezpieczonego ołowian plomb wymagan przez przepisy Ministerstwa Finansów. Aby wydrukowa raport rozliczeniowy po raz kolejny naley poprawnie ustawi daty. Strona / 9

45 .... Wykonanie raportu rozliczeniowego według numerów Klawiszami A i B ustaw numer pocztkowy. Daty pojawiaj si w formacie: RRMM.DD (w tym przypadku marca 00). W górnej czci wywietlacza bd pokazywane daty raportów dobowych odpowiadajce wywietlanym datom. Aby zatwierdzi wybrany numer i przej do ustawiania numeru kocowego nacinij klawisz D. Aby przerwa operacj nacinij klawisz C. Klawiszami A i B ustaw numer kocowy. W górnej czci wywietlacza bd pokazywane daty raportów dobowych odpowiadajce wywietlanym numerom. Aby zatwierdzi wybrany numer kocowy nacinij klawisz D jeeli numery zostały ustawione prawidłowo rozpocznie si wydruk raportu rozliczeniowego. Klawisz C powoduje przerwanie drukowania Strona / 9

46 raportu rozliczeniowego (wydruk anulowany). W przypadku błdnie wprowadzonych numerów taksometr i tak przejdzie w stan tylko do odczytu przejcie to nastpuje w chwili nacinicia przełcznika zabezpieczonego ołowian plomb wymagan przez przepisy Ministerstwa Finansów. Aby wydrukowa raport rozliczeniowy po raz kolejny naley poprawnie wprowadzi numery raportów dobowych. Strona / 9

47 . Przyciski zabezpieczajce taksometru Taksometr fiskalny TAXI- wyposaony jest w dwa przyciski zabezpieczajce, których zwarcie jest wymagane dla przeprowadzenia najbardziej krytycznych operacji serwisowych. Przyciski te oznaczane s jako ST oraz ST, gdzie ST jest stosowana przy operacjach o charakterze fiskalnym i jest to przełcznik zabezpieczony ołowian plomb wymagan przez przepisy Ministerstwa Finansów, a ST przy operacjach zwizanych z programowaniem rejestrów taksometru takich jak aktualny układ taryf, stała taksometru etc. i jest to przełcznik zabezpieczony plomb legalizacji ostatecznej. Konieczno zwarcia odpowiedniego przycisku sygnalizowana jest na wywietlaczu urzdzenia poprzez komunikaty ST lub ST. W przypadku nie przycinicia przycisku i przejcia, poprzez nacinicia dowolnego klawisza, do innych funkcji taksometru wywietlany jest komunikat o błdzie a dana funkcja nie jest wykonywana ani zapamitana. Poniej przedstawiono list funkcji wymagajcych uycia przycisku ST i ST wraz z wyspecyfikowaniem trybu pracy taksometru, w którym ta czynno jest konieczna: Funkcja Tryb Szkoleniowy Tryb Fiskalny Fiskalizacja kasy Programowanie daty i czasu, przy zmianie wikszej ni jedna godzina Programowanie rabatów i udostpnianie stosowania ceny umownej Programowanie parametrów taksometru ST ST Programowanie konfiguracji taksometru ST ST ST ST ST ST Strona / 9

48 Przycisk ST Przycisk ST Przyciski naley przyciska przy pomocy cienkiego drutu (np. wyprostowanego spinacza biurowego). Strona / 9

49 . Fiskalizacja Pproces fiskalizacji musi by przeprowadzony przez serwis. Serwisant musi legitymowa si legitymacj serwisanta, której wzór przedstawiono w załczniku.. Właciciel taksometru zobowizany jest sprawdzi legitymacj serwisanta. Serwisant oprócz legitymacji powinien posiada inny dokument potwierdzajcy jego tosamo. Przed fiskalizacj właciciel powinien: poda serwisantowi dane potrzebne do zaprogramowania nagłówka w taksometrze, tj. nazw firmy, adres firmy, miejsce instalacji taksometru (adres) i numer identyfikacji podatkowej NIP, uzgodni stawki PTU, jakie trzeba zaprogramowa w taksometrze uzgodni przyporzdkowanie stawek PTU dla poszczególnych składowych kursu uzgodni ilo i wielko rabatów ustali konfiguracj taksometru ( czy rabaty aktywne, czy aktywna cena umowna i dopłata) sprawdzi, czy data i czas wewntrznego zegara taksometru s zgodne ze stanem faktycznym, sprawdzi dane zawarte na wydruku kontrolnym drukowanym przed fiskalizacj. Serwisant powinien przeszkoli obsług w zakresie: wymiany papieru w taksometrze wykonywania raportów Fiskalizacja jest nieprzerywalnym procesem, który odbywa si w całoci pod nadzorem programu fiskalizacyjnego. Aby wykona fiskalizacj taksometru naley:. Otworzy panel przedni taksometru.. Usun plomb serwisow.. Podłczy taksometr przez port szeregowy do komputera. Strona 9/ 9

50 . Włczy komputer.. Włczy taksometr.. Na komputerze uruchomi program fiskalizacyjny.. Postpowa zgodnie z poleceniami programu.. Zaku now plomb serwisow. 9. Po zakoczonym procesie fiskalizacji zgłosi fakt do urzdu skarbowego. Po procesie fiskalizacji serwisant jest zobowizany wypełni dołczon do taksometru ksik serwisow i uzyska od właciciela podpis potwierdzajcy wpisane do niej dane. Od właciciela drukarki serwis da potwierdzenia prawidłowoci informacji zawartych na wydrukach drukowanych podczas procesu fiskalizacji przez taksometr. W cigu dni zarówno właciciel drukarki jak i serwis s zobowizani powiadomi urzd skarbowy właciciela o fakcie zainstalowania taksometru fiskalnego. Słu do tego specjalne druki dołczane przez producenta do kadego sprzedawanego taksometru. Strona 0/ 9

51 . Wykaz komunikatów i błdów Taksometr fiskalny TAXI sygnalizuje błdy za pomoc wywietlacza operatora. Błdy i ostrzeenia moemy podzieli ze wzgldu na ich ródło na: błdy wywołane analiz sekwencji podczas programowania, błdy wywołane zł prac podzespołów, ostrzeenia o stanie urzdzenia. Wszystkie błdy s sygnalizowane przez komunikat Err xx gdzie xx jest numerem błdu. Jeeli błd ma charakter ostrzeenia i nie wyklucza dalszego działania urzdzenia to na wywietlaczu dodatkowo miga trójkt ostrzegawczy. Jeeli dalsza praca urzdzenia nie jest moliwa na wywietlaczu migocze znak STOP. Komunikat o błdzie kasujemy dowolnym klawiszem. W przypadku błdów wykluczajcych działanie urzdzenia powoduje to wyłczenie zasilania i konieczno wezwania SERWISU!!! W pierwszej z poniszych tabel zestawiono wszystkie moliwe błdy generowane przez taksometr wraz z opisem sekwencji programujcej, której dotycz. W kolejnej tabeli zestawiono komunikaty wywietlane na wywietlaczu operatora, które mog by pomocne w diagnozowaniu stanu urzdzenia. Strona / 9

52 Zestawienie według numerów opisów błdów spowodowanych przesłan sekwencj programujc. Opis przyczyny błdu/ sekwencja, której dotyczy Nr błd Typ błdu Sposób usunicia błdu usuwany przez: S U Ap 0 nieznany rozkaz usuwalny Wysłanie poprawnego rozkazu x rozkaz LBLOGIN, brak inicjalizacji zegara usuwalny Zaprogramowanie zegara x x rozkaz LBLOGIN, błd bajta kontrolnego usuwalny Aplikacja uytkownika, ponowienie akcji x rozkaz LBLOGIN, błd napisu <kasjer> usuwalny Wysłanie rozkazu z poprawionym napisem x rozkaz LBLOGIN, błd napisu <numer> usuwalny Wysłanie rozkazu z poprawionym numerem x 9 rozkaz LBLOGOUT, brak inicjalizacji zegara usuwalny Zaprogramowanie zegara x x 0 rozkaz LBLOGOUT, błd bajta kontrolnego usuwalny Aplikacja uytkownika, ponowienie akcji x rozkaz LBLOGOUT, błd napisu <kasjer> usuwalny Wysłanie rozkazu z poprawionym napisem x rozkaz LBLOGOUT, błd napisu <numer> usuwalny Wysłanie rozkazu z poprawionym numerem x rozkaz LBSETHDR, brak inicjalizacji zegara usuwalny Zaprogramowanie zegara x x rozkaz LBSETHDR, błd bajta kontrolnego usuwalny Aplikacja uytkownika, ponowienie akcji x rozkaz LBSETHDR, błd parametru PS usuwalny Za duo parametrów, ponowienie akcji x rozkaz LBSETHDR, błd nagłówka usuwalny Niepoprawne dane, zbyt dua liczba znaków w przesłanym nagłówku, przesła poprawiony rozkaz rozkaz LBSETHDR, błd fiskalizacji usuwalny Niepoprawny format NIP, przesła poprawiony rozkaz x x x x 9 rozkaz LBSETHDR, niezerowe totalizery usuwalny Wykonanie raportu dobowego x x rozkaz LBSETCK, błd bajta kontrolnego usuwalny Aplikacja uytkownika, ponowienie akcji x rozkaz LBSETCK, błdna ilo parametrów usuwalny Wysłanie poprawnego rozkazu x rozkaz LBSETCK, błd danych usuwalny Błdny format danych, przesłanie poprawionego rozkazu x rozkaz LBSETCK, błd daty (data wczeniejsza od ostatniego zapisu w module fiskalnym) usuwalny Wysłanie poprawnego rozkazu x x x Strona / 9

53 Opis przyczyny błdu/ sekwencja, której dotyczy Nr błd Typ błdu Sposób usunicia błdu usuwany przez: S U Ap rozkaz LBSETCK, niezerowe totalizery usuwalny Wykonanie raportu dobowego x x rozkaz LBSETCK, brak zwartej zwory serwisowej usuwalny Zewrze zwor serwisow i ponownie przesła sekwencj lub wprowadzi dane x rozkaz LBSETPTU, brak inicjalizacji zegara usuwalny Zaprogramowanie zegara x x x 9 rozkaz LBSETPTU, błd bajta kontrolnego usuwalny Aplikacja uytkownika, ponowienie akcji x 0 rozkaz LBSETPTU, błdna ilo parametrów usuwalny Wysłanie poprawnego rozkazu x rozkaz LBSETPTU, niezerowe totalizery usuwalny Wykonanie raportu dobowego x x rozkaz LBSETPTU, błd danych usuwalny Aplikacja uytkownika, ponowienie akcji x rozkaz LBSETPTU, przekroczona ilo zmian PTU nieusuwalny Wysłano 0 zmian PTU, dalsze zmiany niemoliwe rozkaz LBTRPTU, brak inicjalizacji zegara usuwalny Zaprogramowanie zegara x x rozkaz LBTRPTU, błd bajta kontrolnego usuwalny Aplikacja uytkownika, ponowienie akcji X rozkaz LBTRPTU, błdna ilo parametrów usuwalny Aplikacja uytkownika, ponowienie akcji X rozkaz LBTRPTU, niezerowe totalizery usuwalny Wykonanie raportu dobowego X X 9 rozkaz LBTRPTU, błd parametru usuwalny Błdny format danych, przesłanie poprawionego rozkazu X rozkaz LBDAYREP, brak inicjalizacji zegara usuwalny Zaprogramowanie zegara X X rozkaz LBDAYREP, błd bajta kontrolnego usuwalny Aplikacja uytkownika, ponowienie akcji X rozkaz LBDAYREP, przesłana data nie jest zgodna z RTC rozkaz LBDAYREP, błd daty (wczeniejsza od ostatniego zapisu w module fiskalnym) usuwalny Wysłanie poprawionego rozkazu X X usuwalny Wysłanie poprawionego rozkazu X X rozkaz LBDAYREP, stan tylko do odczytu, nieusuwalny Taksometr jest w stanie tylko do odczytu mona wykonywa tylko raporty 9 rozkaz LBPRG, błd bajta kontrolnego usuwalny Aplikacja uytkownika, ponowienie akcji X Strona / 9

54 Opis przyczyny błdu/ sekwencja, której dotyczy Nr błd Typ błdu Sposób usunicia błdu usuwany przez: S U Ap rozkaz LBPRGLN, brak inicjalizacji zegara, usuwalny Zaprogramowanie zegara X X X rozkaz LBPRGLN, błd bajta kontrolnego usuwalny Aplikacja uytkownika, ponowienie akcji x rozkaz LBPRGLN, błd danych usuwalny Przesła poprawne dane x rozkaz LBPRGLN, niezerowe totalizery usuwalny Wykonanie raportu dobowego x x rozkaz LBTAXIREP, błd bajta kontrolnego usuwalny Aplikacja uytkownika, ponowienie akcji x rozkaz LBPRGTAXI, brak inicjalizacji zegara usuwalny Zaprogramowanie zegara x x x 9 rozkaz LBPRGTAXI, błd bajta kontrolnego usuwalny Aplikacja uytkownika, ponowienie akcji x 0 rozkaz LBPRGTAXI, błd parametrów usuwalny Błdny format danych, przesłanie poprawionego rozkazu x rozkaz LBPRGTAXI, brak zwory serwisowej usuwalny Wezwa serwis x rozkaz LBPRGRAB, brak inicjalizacji zegara usuwalny Zaprogramowanie zegara x x x rozkaz LBPRGRAB, błd bajta kontrolnego usuwalny Aplikacja uytkownika, ponowienie akcji x rozkaz LBPRGRAB, błd parametrów usuwalny Błdny format danych, przesłanie poprawionego rozkazu x rozkaz LBPRGRAB, brak zwory serwisowej usuwalny Wezwa serwis x rozkaz LBPRGCFG, brak inicjalizacji zegara usuwalny Zaprogramowanie zegara x x x 9 rozkaz LBPRGCFG, błd bajta kontrolnego usuwalny Aplikacja uytkownika, ponowienie akcji x 0 rozkaz LBPRGCFG, błd parametrów usuwalny Błdny format danych, przesłanie poprawionego rozkazu x rozkaz LBPRGCFG, brak zwory serwisowej usuwalny Wezwa serwis x otwarcie transakcji, brak stawek PTU usuwalny Zaprogramowa stawki PTU x x x otwarcie transakcji, tryb "tylko do odczytu" nieusuwalny Taksometr jest w stanie tylko do odczytu mona wykonywa tylko raporty otwarcie transakcji, nie zaprogramowany zegar usuwalny Zaprogramowanie zegara x x x otwarcie transakcji, błd bazy danych dla transakcji usuwalny Wezwa serwis x x Strona / 9

55 Opis przyczyny błdu/ sekwencja, której dotyczy Nr błd Typ błdu Sposób usunicia błdu usuwany przez: S U Ap otwarcie transakcji, błd danych programowania taksometru usuwalny Niezaprogramowane lub błdne dane taksometru, wezwa serwis x błd totalizerów, bdzie zerowanie RAM usuwalny Nacisn dowolny klawisz x wykonano automatyczne zerowanie statusu taksometru usuwalny Nacisn dowolny klawisz x 9 brak inicjalizacji zegara RTC usuwalny Zaprogramowa zegar x x 0 brak definicji stawek PTU dla transakcji usuwalny Zaprogramowa stawki PTU dla transakcji tylko serwis x błd zapisu do pamici fiskalnej nieusuwalny Wezwa serwis x błd inicjalizacji pamici fiskalnej (błd pól kontrolnych, brak numeru unikatowego lub błd sumy kontrolnej jednego z rekordów) nieusuwalny Wezwa serwis x błd inicjalizacji: błd sumy kontrolnej pamici programu nieusuwalny Wezwa serwis x błd inicjalizacji: błd testu pamici RAM nieusuwalny Wezwa serwis x błd inicjalizacji: brak komunikacji z zegarem RTC nieusuwalny Wezwa serwis x błd inicjalizacji: brak komunikacji z pamici nieulotn EEPRM, nieusuwalny Wezwa serwis x brak zapisów w pamici fiskalnej usuwalny Urzdzenie jest niezafiskalizowane x x x zła kolejno dat (raport okresowy) usuwalny Wprowadzi poprawn kolejno dat x 9 błd zegara RTC (raport rozliczeniowy) usuwalny Zaprogramowa zegar x x 90 niezerowe totalizery (raport rozliczeniowy) usuwalny Wykona raport dobowy x x 9 ilo wolnych rekordów w pamici fiskalnej <= 0, usuwalny Nacisn dowolny klawisz x 9 nastpiło całkowite zapełnienie pamici fiskalnej i przejcie do trybu "tylko do odczytu" nieusuwalny Mona wykonywa tylko raporty okresowe i miesiczne, wezwa SERWIS x x x Strona / 9

56 Opis przyczyny błdu/ sekwencja, której dotyczy Nr błd Typ błdu Sposób usunicia błdu usuwany przez: S U Ap 9 otwarcie transakcji, przepełnienie totalizerów usuwalny Wykona raport dobowy x x 9 Próba wejcia w tryb transakcji przy zwartej zworze serwisowej usuwalny Zdj zwor serwisow x x 9 Błdna pami fiskalna nieusuwalny Wezwa serwis x 99 ROZKAZ NIEZNANY, ilo parametrów Ps jest >0 usuwalny Wysła poprawny rozkaz x Zestawienie błdów wywietlanych na wywietlaczu operatora. Usuwany przez Wygld wywietlacza Opis przyczyny błdu Typ błdu Sposób usunicia błdu S U Ap Wezwa serwis x Błd fatalny nieusuwalny Brak zasilania, praca z baterii, komunikat o błdzie usuwalny Podłczenie zasilania, nacinicie dowolnego klawisza dla skasowania błdu x x Brak papieru usuwalny Załoenie nowej rolki papieru x x Opis zastosowanych skrótów: S serwis, U uytkownik, Ap aplikacja. Strona / 9
