AUTOMATYCZNE I ZDALNE STEROWANIE STACJ UZDATNIANIA WODY

Transkrypt

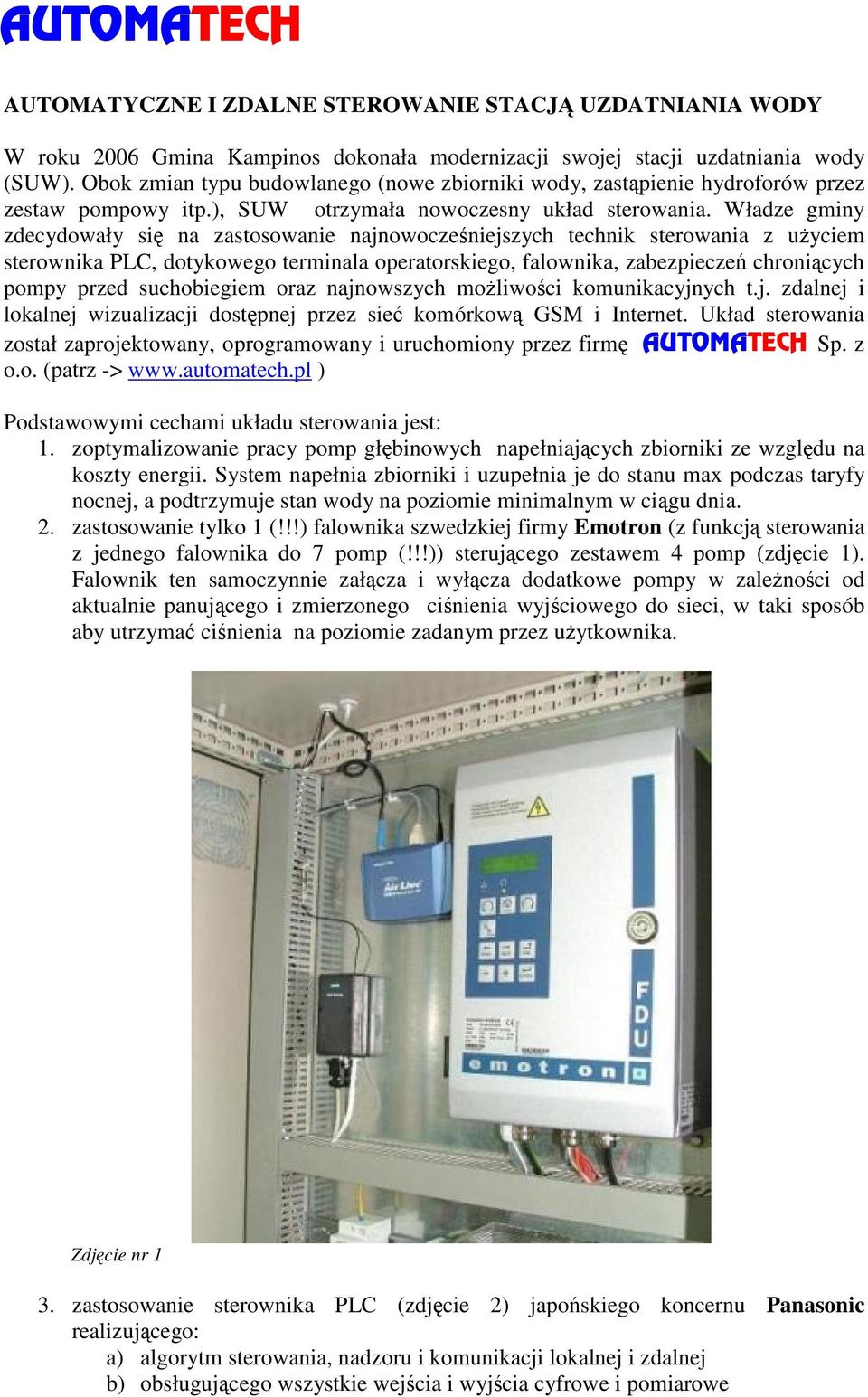

1 AUTOMATECH AUTOMATYCZNE I ZDALNE STEROWANIE STACJ UZDATNIANIA WODY W roku 2006 Gmina Kampinos dokonała modernizacji swojej stacji uzdatniania wody (SUW). Obok zmian typu budowlanego (nowe zbiorniki wody, zastpienie hydroforów przez zestaw pompowy itp.), SUW otrzymała nowoczesny układ sterowania. Władze gminy zdecydowały si na zastosowanie najnowoczeniejszych technik sterowania z uyciem sterownika PLC, dotykowego terminala operatorskiego, falownika, zabezpiecze chronicych pompy przed suchobiegiem oraz najnowszych moliwoci komunikacyjnych t.j. zdalnej i lokalnej wizualizacji dostpnej przez sie komórkow GSM i Internet. Układ sterowania został zaprojektowany, oprogramowany i uruchomiony przez firm Sp. z o.o. (patrz -> ) Podstawowymi cechami układu sterowania jest: 1. zoptymalizowanie pracy pomp głbinowych napełniajcych zbiorniki ze wzgldu na koszty energii. System napełnia zbiorniki i uzupełnia je do stanu max podczas taryfy nocnej, a podtrzymuje stan wody na poziomie minimalnym w cigu dnia. 2. zastosowanie tylko 1 (!!!) falownika szwedzkiej firmy Emotron (z funkcj sterowania z jednego falownika do 7 pomp (!!!)) sterujcego zestawem 4 pomp (zdjcie 1). Falownik ten samoczynnie załcza i wyłcza dodatkowe pompy w zalenoci od aktualnie panujcego i zmierzonego cinienia wyjciowego do sieci, w taki sposób aby utrzyma cinienia na poziomie zadanym przez uytkownika. Zdjcie nr 1 3. zastosowanie sterownika PLC (zdjcie 2) japoskiego koncernu Panasonic realizujcego: a) algorytm sterowania, nadzoru i komunikacji lokalnej i zdalnej b) obsługujcego wszystkie wejcia i wyjcia cyfrowe i pomiarowe

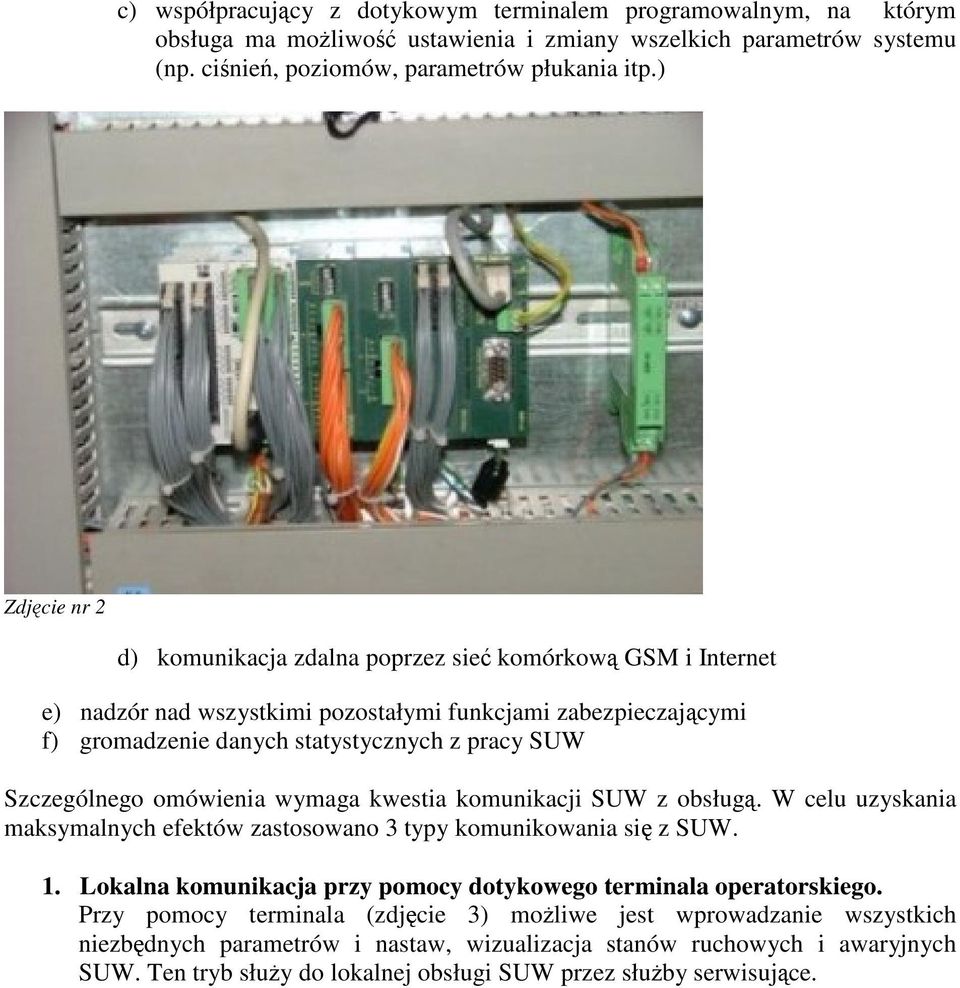

2 c) współpracujcy z dotykowym terminalem programowalnym, na którym obsługa ma moliwo ustawienia i zmiany wszelkich parametrów systemu (np. cinie, poziomów, parametrów płukania itp.) Zdjcie nr 2 d) komunikacja zdalna poprzez sie komórkow GSM i Internet e) nadzór nad wszystkimi pozostałymi funkcjami zabezpieczajcymi f) gromadzenie danych statystycznych z pracy SUW Szczególnego omówienia wymaga kwestia komunikacji SUW z obsług. W celu uzyskania maksymalnych efektów zastosowano 3 typy komunikowania si z SUW. 1. Lokalna komunikacja przy pomocy dotykowego terminala operatorskiego. Przy pomocy terminala (zdjcie 3) moliwe jest wprowadzanie wszystkich niezbdnych parametrów i nastaw, wizualizacja stanów ruchowych i awaryjnych SUW. Ten tryb słuy do lokalnej obsługi SUW przez słuby serwisujce.

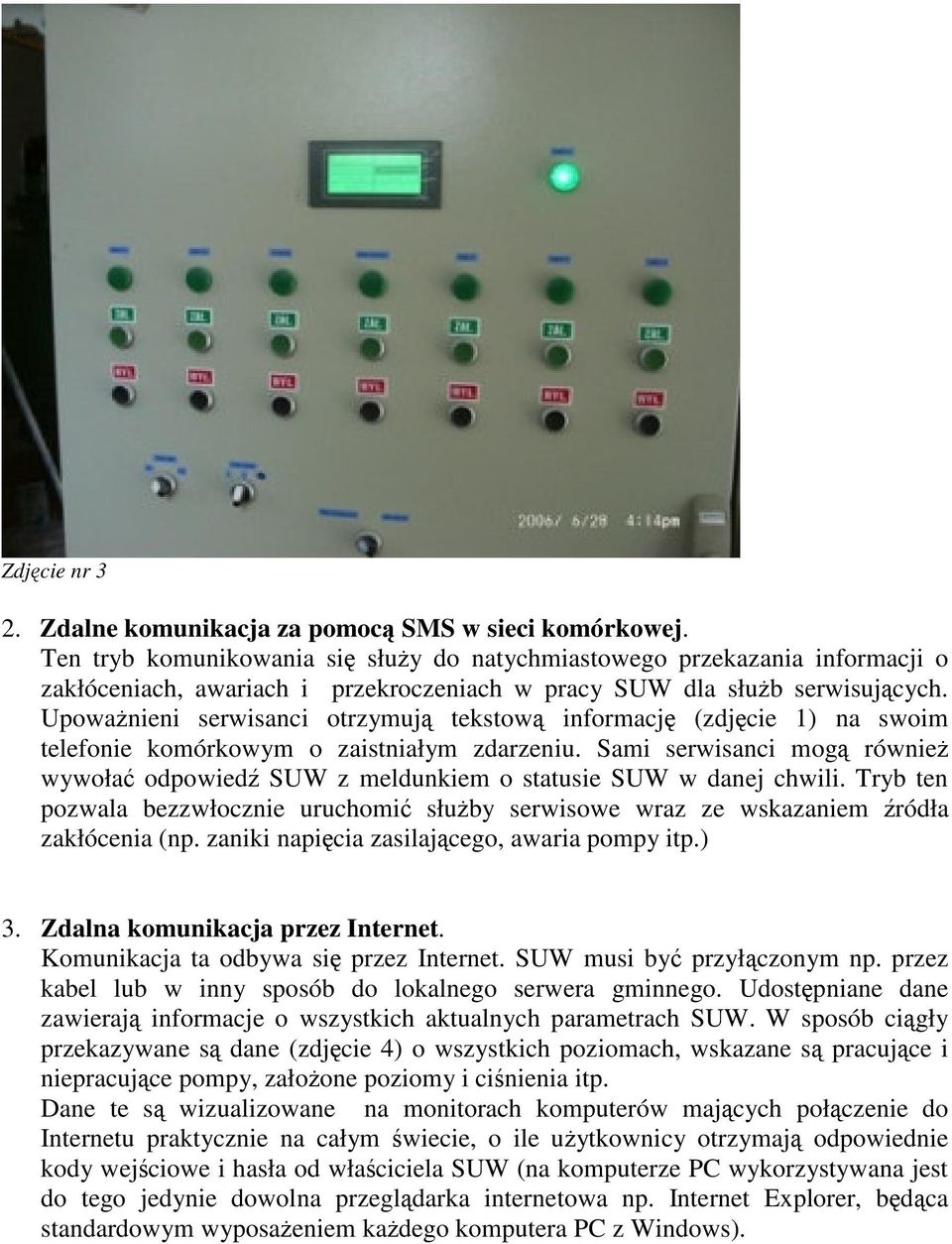

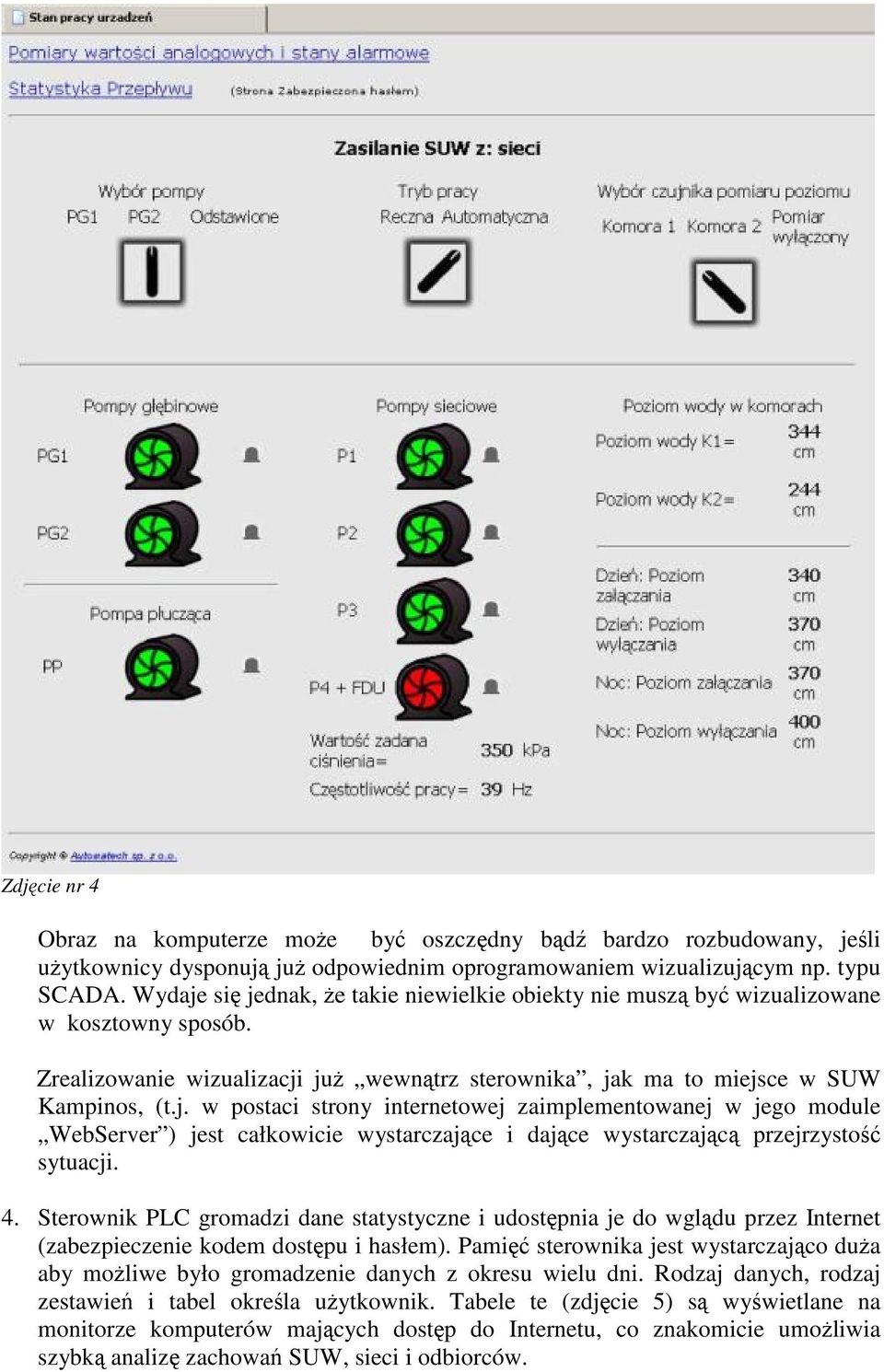

3 Zdjcie nr 3 2. Zdalne komunikacja za pomoc SMS w sieci komórkowej. Ten tryb komunikowania si słuy do natychmiastowego przekazania informacji o zakłóceniach, awariach i przekroczeniach w pracy SUW dla słub serwisujcych. Upowanieni serwisanci otrzymuj tekstow informacj (zdjcie 1) na swoim telefonie komórkowym o zaistniałym zdarzeniu. Sami serwisanci mog równie wywoła odpowied SUW z meldunkiem o statusie SUW w danej chwili. Tryb ten pozwala bezzwłocznie uruchomi słuby serwisowe wraz ze wskazaniem ródła zakłócenia (np. zaniki napicia zasilajcego, awaria pompy itp.) 3. Zdalna komunikacja przez Internet. Komunikacja ta odbywa si przez Internet. SUW musi by przyłczonym np. przez kabel lub w inny sposób do lokalnego serwera gminnego. Udostpniane dane zawieraj informacje o wszystkich aktualnych parametrach SUW. W sposób cigły przekazywane s dane (zdjcie 4) o wszystkich poziomach, wskazane s pracujce i niepracujce pompy, załoone poziomy i cinienia itp. Dane te s wizualizowane na monitorach komputerów majcych połczenie do Internetu praktycznie na całym wiecie, o ile uytkownicy otrzymaj odpowiednie kody wejciowe i hasła od właciciela SUW (na komputerze PC wykorzystywana jest do tego jedynie dowolna przegldarka internetowa np. Internet Explorer, bdca standardowym wyposaeniem kadego komputera PC z Windows).

4 Zdjcie nr 4 Obraz na komputerze moe by oszczdny bd bardzo rozbudowany, jeli uytkownicy dysponuj ju odpowiednim oprogramowaniem wizualizujcym np. typu SCADA. Wydaje si jednak, e takie niewielkie obiekty nie musz by wizualizowane w kosztowny sposób. Zrealizowanie wizualizacji ju wewntrz sterownika, jak ma to miejsce w SUW Kampinos, (t.j. w postaci strony internetowej zaimplementowanej w jego module WebServer ) jest całkowicie wystarczajce i dajce wystarczajc przejrzysto sytuacji. 4. Sterownik PLC gromadzi dane statystyczne i udostpnia je do wgldu przez Internet (zabezpieczenie kodem dostpu i hasłem). Pami sterownika jest wystarczajco dua aby moliwe było gromadzenie danych z okresu wielu dni. Rodzaj danych, rodzaj zestawie i tabel okrela uytkownik. Tabele te (zdjcie 5) s wywietlane na monitorze komputerów majcych dostp do Internetu, co znakomicie umoliwia szybk analiz zachowa SUW, sieci i odbiorców.

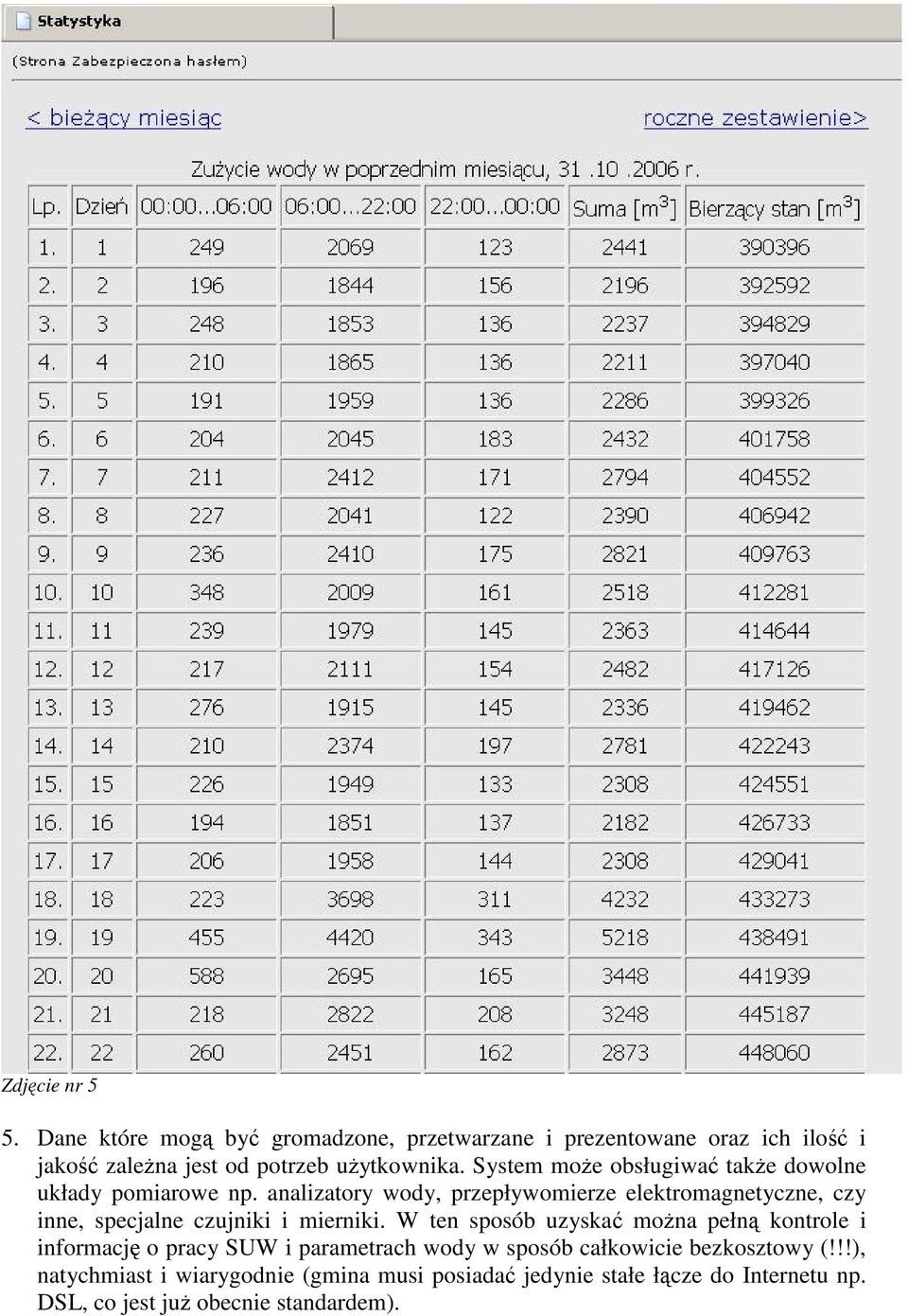

5 Zdjcie nr 5 5. Dane które mog by gromadzone, przetwarzane i prezentowane oraz ich ilo i jako zalena jest od potrzeb uytkownika. System moe obsługiwa take dowolne układy pomiarowe np. analizatory wody, przepływomierze elektromagnetyczne, czy inne, specjalne czujniki i mierniki. W ten sposób uzyska mona pełn kontrole i informacj o pracy SUW i parametrach wody w sposób całkowicie bezkosztowy (!!!), natychmiast i wiarygodnie (gmina musi posiada jedynie stałe łcze do Internetu np. DSL, co jest ju obecnie standardem).
