1 Uniwersal Door Intercom Bramofon na wewntrzn lini analogow central PBX Moduły bazowe UDI 00, UDI 01, UDI 02 Moduły dodatkowe MC3, MC4, MM3, MM4 Obudowy podtynkowe MK1, MK2, MK3, MK4 Obudowy natynkowe KPD1, KPD2, KPD3, KPD4, KPD6, KPD8, KPD9, KPD12 instrukcja uytkowania

2 Gratulujemy zakupu bramofonu Universal Door Intercom. UDI usatysfakcjuonuje Twoje potrzeby komunikacji z gomi w biurze, szkole, domu itd. UDI moe by podłczone do wewntrznej analogowej linii dowolnej centrali PBX (niezalenie od producenta). Moduł podstawowoy bramofonu UDI produkowany jest w trzech wariantach, jako UDI 00 (bez przycisków), UDI 01 ( z jednym przyciskiem) i UDI 02 (z dwoma przyciskami). Moduł podstawowy umoliwia obsług czterech przycisków np. UDI 00 + MM4 (moduł dodatkowy z czterema przyciskami). UDI jest zaprojektowany tak, e umoliwia rozbudow wersji bazowej o dodatkowe moduły M i C, tak e maksymalna ilo przycisków moliwa do osignicia wynosi 46. UDI jest zasilany z lini PBX, a jego cechy funkcjonalne przypominaj zwykły telefon. Podstawow cech, oprócz komunikacji głosowej, jest moliwo otwierania zamka elektrycznego (rygla) i prostego programowania za pomoc zwykłego telefonu. 1. modułowo bramofonu UDI Modułowo systemu UDI umoliwia budow bramofonu w zakresie od 1 do 46 przycisków. Podstawowy moduł komunikacyjny UDI jest produkowany w 3 wariantach: UDI 00 (bez przycisków), UDI 01 (z jednym przyciskiem) i UDI 02 (z dwoma przyciskami). Moduł podstawowy zawiera obwód komunikacji głosowej, złcze zamka elektrycznego (rygla), złcze do podłczenia modułów dodatkowych oraz złcze dla 4 przycisków. Cztery przyciski z modułu podstawowego mog by wykorzystane do wykreowania hasła otwierajcego drzwi. Dodatkowe moduły rozszerzajce MM-3, MM-4 oraz MC-3, MC-4 róni si pomidzy sob funkcjonalnoci i moliwociami rozbudowy. Moduł MM nie zawiera w sobie elektroniki w przeciwiestwie do modułu MC. Dziki temu moduł MC moe kontrolowa do 8 przycisków. Np. jeli chcemy zbudowa bramofon z 10 przyciskami potrzebujemy: 1xUDI02, 1 xmc4, 1xMM4. Dziki połczeniu modułów UDI (0,1,2) i modułów dodatkowych (MM i MC) mona rozbudowa system do maksymalnej pojemnoci 46 przycisków. Obudowy MK1...MK4 oraz KPD1...KPD12 słu do mechanicznej instalacji modułów bazowych i moduł dodatkowych. Obudowy oznaczone skrótem MK słu do instalacji podtynkowej, natomiast obudowy o skrócie KPD do instalacji natynkowej. 2

3 2. Instalacja UDI Instalacja elektryczna. UDI naley podłczy do dowolnego portu analogowego centrali PBX tak samo jak zwykły telefon. Lini telefoniczn naley podłczy do złcza oznaczonego a,b (patrz schemat połcze). Jeeli konieczne jest podłczenie owietlenia naley odkrci dwa wkrty mocujce moduł komunikacyjny do płyty głównej i ostronie wyj mikrofon, gdy złcze owietlenia znajduje si na płycie głównej. Po wykonaniu połczenia naley ostronie wykona wczeniej wymienione czynnoci w odwrotnej kolejnoci. Instalacja zamka elektrycznego (rygla). Zamek elektryczny naley podłczy do złcza oznaczonego TO w starszej wersji, a w wersji nowszej do złcza NC-COM lub NO-COM. Złcze TO działa w ten sposób, e w momencie wydania polecenia otwarcia zamka elektrycznego pojawia si na nim napicie 12V. Napicie to pobierane jest ze złcza oznaczonego ~/= do którego naley podłczy zewntrzne zasilanie 8-12V/1A. W przypadku wersji o trzech złczach NC-COM-NO działanie tego układu jest nastpujce: w normalnych warunkach pracy pomidzy złczem NC-COM wystpuje zwarcie, w momencie wydania polecenia otwarcia zamka elektrycznego złcza te wchodz w stan wysokiej impedancji, a zwarcie pojawia si na złczach NO-COM. Zasilanie zewntrzne podane na złcze ~/= moe by take uyte do zasilenia owietlenia. Jeeli bramofon bdzie zawierał wicej modułów ni jeden to do kadego modułu naley podłczy zasilanie owietlenia. Przykład mechanicznej instalacji: UDI 02 MK3 MM 4 MC 4 ramka dla 3 modułów 3

4 3. UDI schemat połcze Regulacja głonoci Eliminacja sprze Do centrali PBX Podłczenie do modułu MC /płaski kabel/ uziemienie Podłczenie zamka elektrycznego Zasilanie 12V Podłczenie od 1 do 4 przycisków /moduł MM i UDI/ 4

5 4. Podłczenie do modułu MC modułu MC i MM Płaski kabel do UDI Płaski kabel do nastpnego modułu MC UDI 12V 5. Podłczenie przycisków do płyty głównej UDI Panel czołowy GND GND 1 2 Płyta główna 5

6 6. Obsługa UDI UDI mona podłczy do analogowego portu dowolnej centrali PBX. Pod kadym przyciskiem mona zapamita 15 cyfrowy numer. Numer moe by wybrany impulsowo lub tonowo (DTMF). O sposobie wybierania decyduje połoenie zwory na stykach opisanych na płycie głównej jako DTMF /zwora zamocowana wybieranie tonowe, zwora zdjta wybieranie impulsowe/. Numer moe zawiera nastpujce wartoci 0-9, *=*, ##=#,#*=FLASH (100 ms), #i=pauza - gdzie i oznacza ilo sekund. Jeeli wybieranie ustawione jest na impulsowe, wówczas znaki * i # s ignorowane przez UDI. Nacinicie przycisku bramofonu powoduje wysłanie zaprogramowanej sekwencji do centrali PBX. Uytkownik centrali PBX moe rozmawia po odebraniu połczenia i poprzez tonowe wybranie specjalnego numeru moe otworzy zamek elektryczny i co za tym idzie drzwi. Polecamy zapamita hasło otwarcia drzwi w telefonie. Najczciej wystpujce problemy podczas instalacji podczas programowania naley załoy zwor na styki PRG a zdj podczas normalnego uytkowania. podczas programowania naley szybko wprowadza kade hasło naley si upewni czy zaprogramowane przyciski s podłczone do UDI (lub modułów MC lub MM przy podłczaniu modułów naley sprawdzi czy podłczone s w odpowiedniej kolejnoci i do odpowiednich slotów, UDI -> moduł MC -> moduł MC hasło otwierajce elektryczny zamek mona ustawi tylko dla pierwszych czterech przycisków. 7. Przykłady działania UDI a) Odwiedzajca na osoba naciska przycisk w bramofonie UDI. UDI czeka 2 sekundy (jest to czas oczekiwania na ewentualne wprowadzenie hasła otwierajcego zamek elektryczny), a nastpnie wybiera zaprogramowany wczeniej numer b) Telefon wewntrzny dzwoni. Uytkownik wewntrzny odbiera połczenie i moe rozmawia z odwiedzajcym. Po zakoczeniu połczenia UDI rozłcza si. UDI rozłczy si take kiedy uytkownik wewntrzny wybierze hasło rozłczenia. Jeli UDI wykryje ton zajtoci (uytkownik zajty) lub ton wybierania (uytkownik rozłczył si), rozłczy si automatycznie. c) Jeli uytkownik chce otworzy drzwi, wybiera zaprogramowane hasło, które otwiera zamek elektryczny. Jeli hasło to jest takie samo jak hasło rozłczenia UDI po otwarciu drzwi rozłczy si. d) Jeli odwiedzajcy podczas połczenia nacinie inny przycisk, wówczas obecne połczenie zostanie przerwane, a UDI wybierze nowy numer (zaprogramowany pod nacinitym przyciskiem) e) Inn cech UDI jest moliwo zadzwonienia na niego. UDI odbierze połczenie co umoliwi posłuchanie dwików z ulicy, poczekalni etc. f) Jeli odwiedzajcy zna hasło otwierajce drzwi i funkcja ta jest zaprogramowana wówczas moe sam je otworzy. Czas pomidzy wprowadzonymi cyframi nie moe by dłuszy ni 2 sekundy. UDI analizuje wybierane hasło i jeli jest ono prawidłowe otwiera zamek elektryczny w przeciwnym wypadku wybiera numer zaprogramowany pod ostatnio nacinitym przyciskiem. g) UDI moemy równie programowa zdalnie. Wykonujemy to poprzez zadzwonienie do PBX, nastpnie połczenie musi by przetransferowane do UDI, które odbiera połczenie. Teraz naley wybra 4 cyfrowe hasło (domylnie 0000). Dalsze 6

7 programowanie jest identyczne jak lokalne. Funkcj zdalnego programowania mona zablokowa parametrem 9. h) UDI umoliwia otwieranie drzwi za pomoc kieszonkowego dialera. Naley przyłoy go do mikrofonu UDI i uruchomi go. Funkcja ta jest domylnie zablokowana. 8. Programowanie UDI UDI moe by programowane wyłcznie za pomoc wybierania tonowego (DTMF). Postpowanie podczas programowania: a. zamknij zwor na stykach Prg. b. zadzwo do UDI z innego numeru wewntrznego. UDI odbierze wywołanie i wystawi ton informujcy o gotowoci do programowania. c. Zgodnie z tabel programowania wybierz dan funkcj. W cigu 5 sekund UDI powtórzy ton i bdzie czekało na potwierdzenie (max. 5 sekund) d. Funkcj potwierdza si poprzez wybranie 3 - co potwierdzone jest tonem Jeli UDI nie wystawi tonu potwierdzenia oznacza to, e funkcja została zignorowana. e. Jeli UDI wystawi sygnał oznacza to, e jest gotowe do programowania nastpnych funkcji. Nie wprowadzenie adnej wartoci w cigu 60 sekund spowoduje rozłczenie połczenia przez UDI. UWAGA!!! - po zakoczeniu programowania naley rozłczy zwor na stykach Prg. - Prosz nie zapomnie o zworze na stykach DTMF; jej ustawienie decyduje w jaki sposób UDI bdzie komunikowa si z PBX. 7

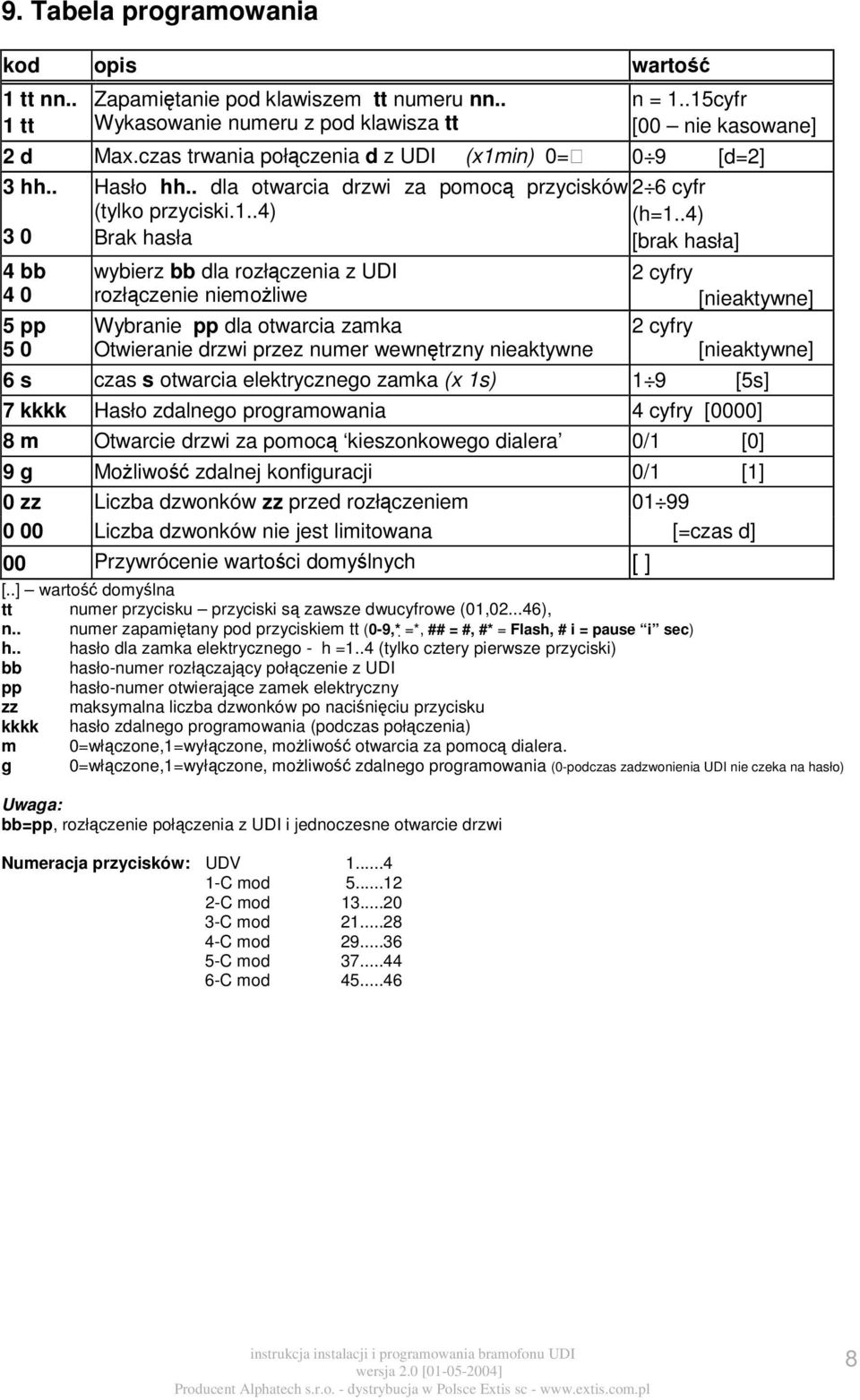

8 9. Tabela programowania kod opis warto 1 tt nn.. 1 tt Zapamitanie pod klawiszem tt numeru nn.. Wykasowanie numeru z pod klawisza tt n = 1..15cyfr [00 nie kasowane] 2 d Max.czas trwania połczenia d z UDI (x1min) 0= 0 9 [d=2] 3 hh bb pp 5 0 Hasło hh.. dla otwarcia drzwi za pomoc przycisków 2 6 cyfr (tylko przyciski.1..4) (h=1..4) Brak hasła [brak hasła] wybierz bb dla rozłczenia z UDI rozłczenie niemoliwe Wybranie pp dla otwarcia zamka Otwieranie drzwi przez numer wewntrzny nieaktywne 2 cyfry [nieaktywne] 2 cyfry [nieaktywne] 6 s czas s otwarcia elektrycznego zamka (x 1s) 1 9 [5s] 7 kkkk Hasło zdalnego programowania 4 cyfry [0000] 8 m Otwarcie drzwi za pomoc kieszonkowego dialera 0/1 [0] 9 g Moliwo zdalnej konfiguracji 0/1 [1] 0 zz Liczba dzwonków zz przed rozłczeniem Liczba dzwonków nie jest limitowana [=czas d] 00 Przywrócenie wartoci domylnych [ ] [..] warto domylna tt numer przycisku przyciski s zawsze dwucyfrowe (01, ), n.. numer zapamitany pod przyciskiem tt (0-9,* =*, ## = #, #* = Flash, # i = pause i sec) h.. hasło dla zamka elektrycznego - h =1..4 (tylko cztery pierwsze przyciski) bb hasło-numer rozłczajcy połczenie z UDI pp hasło-numer otwierajce zamek elektryczny zz maksymalna liczba dzwonków po naciniciu przycisku kkkk hasło zdalnego programowania (podczas połczenia) m 0=włczone,1=wyłczone, moliwo otwarcia za pomoc dialera. g 0=włczone,1=wyłczone, moliwo zdalnego programowania (0-podczas zadzwonienia UDI nie czeka na hasło) Uwaga: bb=pp, rozłczenie połczenia z UDI i jednoczesne otwarcie drzwi Numeracja przycisków: UDV C mod C mod C mod C mod C mod C mod

9 10. Dane Techniczne Max ilo przycisków : 1 46 Max ilo dołczonych modułów C : 6 Temperatura pracy : o C Wybieranie impulsowe : 60:40 ms tonowe (DTMF) : 100:100 ms Stan rozłczenie : Rvst >1M, Imax <30A (Umax = 80V) połczenie : Imin = 20mA dla Umin = 7.2V (Imax = 100mA) Dzwonienie : Umin = 30Vef ± 20% Umax = 90Vef, 25 60Hz Ton zajtoci : 425Hz +200/-150 Hz Zasilanie : 8 12 Vef / 1A / 50 60Hz Podwietlenie arówka : 15V / 3W / wymiar 30 7mm UDI jest zaprojektowany do współpracy tylko i wyłcznie z lini telefoniczn z której jest zasilany. Dodatkowe zasilanie jest niezbdne dla prawidłowej pracy zamka elektrycznego I zasilania arówek podwietlajcych. 11. Parametry mechaniczne Numer kolejny modułu Panel czołowy [mm] Obudowa [mm] szeroko wysoko szeroko wysoko głboko

10 12. Inny przykład podłczenia modułów UDI Linia telefoniczna z PBX 8 UDV 12. Zastosowanie modułu z klawiatur Moduł z klawiatur numeryczn podłczany jest jak moduł MC i MM za pomoc płaskiego kabla. Po podłczeniu modułu klawiatury numerycznej uzyskujemy moliwo wyboru dowolnego numeru wewntrznego centrali PBX. Współpraca UDI z klawiatur wymaga innego układu sterujcego dlatego trzeba to uwzgldni podczas składania zamówienia. 10

11 version 2.0PL / 2003 dystrybucja w Polsce EXTIS sc. 11
