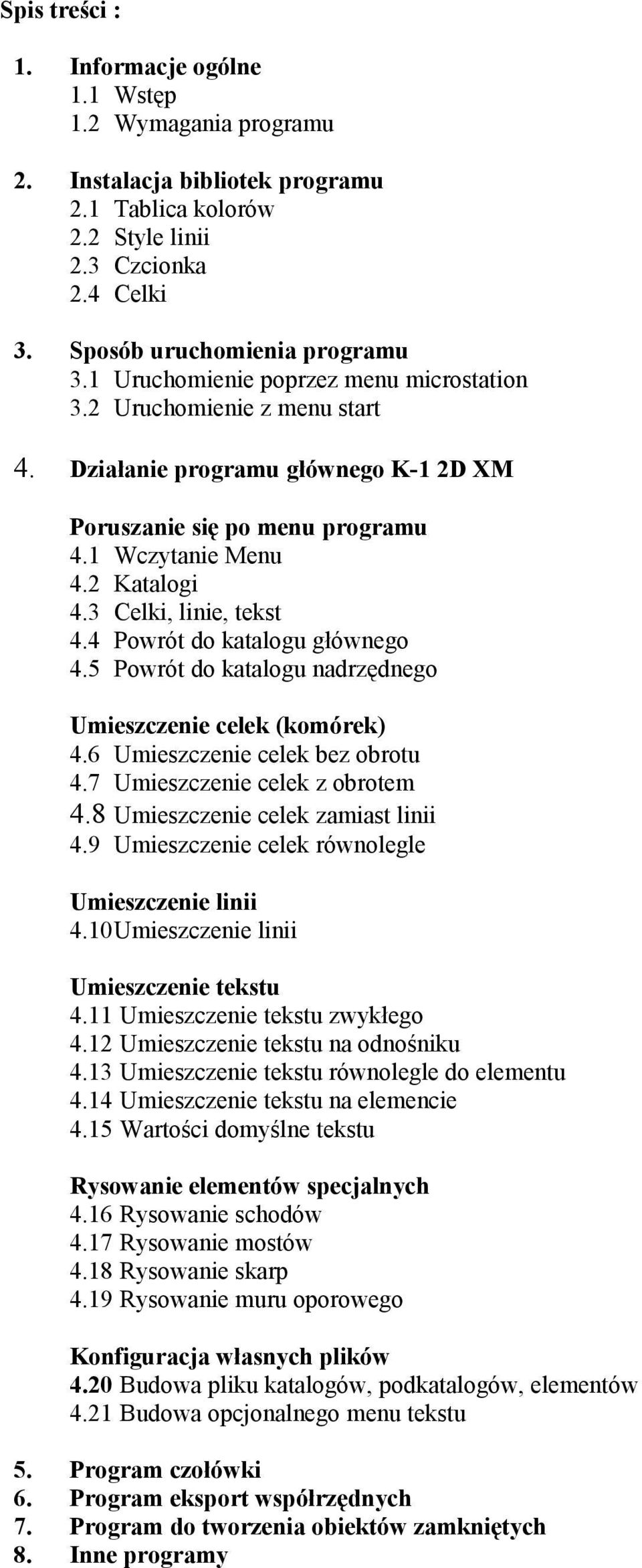

1 Spis treści : 1. Informacje ogólne 1.1 Wstęp 1.2 Wymagania programu 2. Instalacja bibliotek programu 2.1 Tablica kolorów 2.2 Style linii 2.3 Czcionka 2.4 Celki 3. Sposób uruchomienia programu 3.1 Uruchomienie poprzez menu microstation 3.2 Uruchomienie z menu start 4. Działanie programu głównego K-1 2D XM Poruszanie się po menu programu 4.1 Wczytanie Menu 4.2 Katalogi 4.3 Celki, linie, tekst 4.4 Powrót do katalogu głównego 4.5 Powrót do katalogu nadrzędnego Umieszczenie celek (komórek) 4.6 Umieszczenie celek bez obrotu 4.7 Umieszczenie celek z obrotem 4.8 Umieszczenie celek zamiast linii 4.9 Umieszczenie celek równolegle Umieszczenie linii 4.10Umieszczenie linii Umieszczenie tekstu 4.11 Umieszczenie tekstu zwykłego 4.12 Umieszczenie tekstu na odnośniku 4.13 Umieszczenie tekstu równolegle do elementu 4.14 Umieszczenie tekstu na elemencie 4.15 Wartości domyślne tekstu Rysowanie elementów specjalnych 4.16 Rysowanie schodów 4.17 Rysowanie mostów 4.18 Rysowanie skarp 4.19 Rysowanie muru oporowego Konfiguracja własnych plików 4.20 Budowa pliku katalogów, podkatalogów, elementów 4.21 Budowa opcjonalnego menu tekstu 5. Program czołówki 6. Program eksport współrzędnych 7. Program do tworzenia obiektów zamkniętych 8. Inne programy

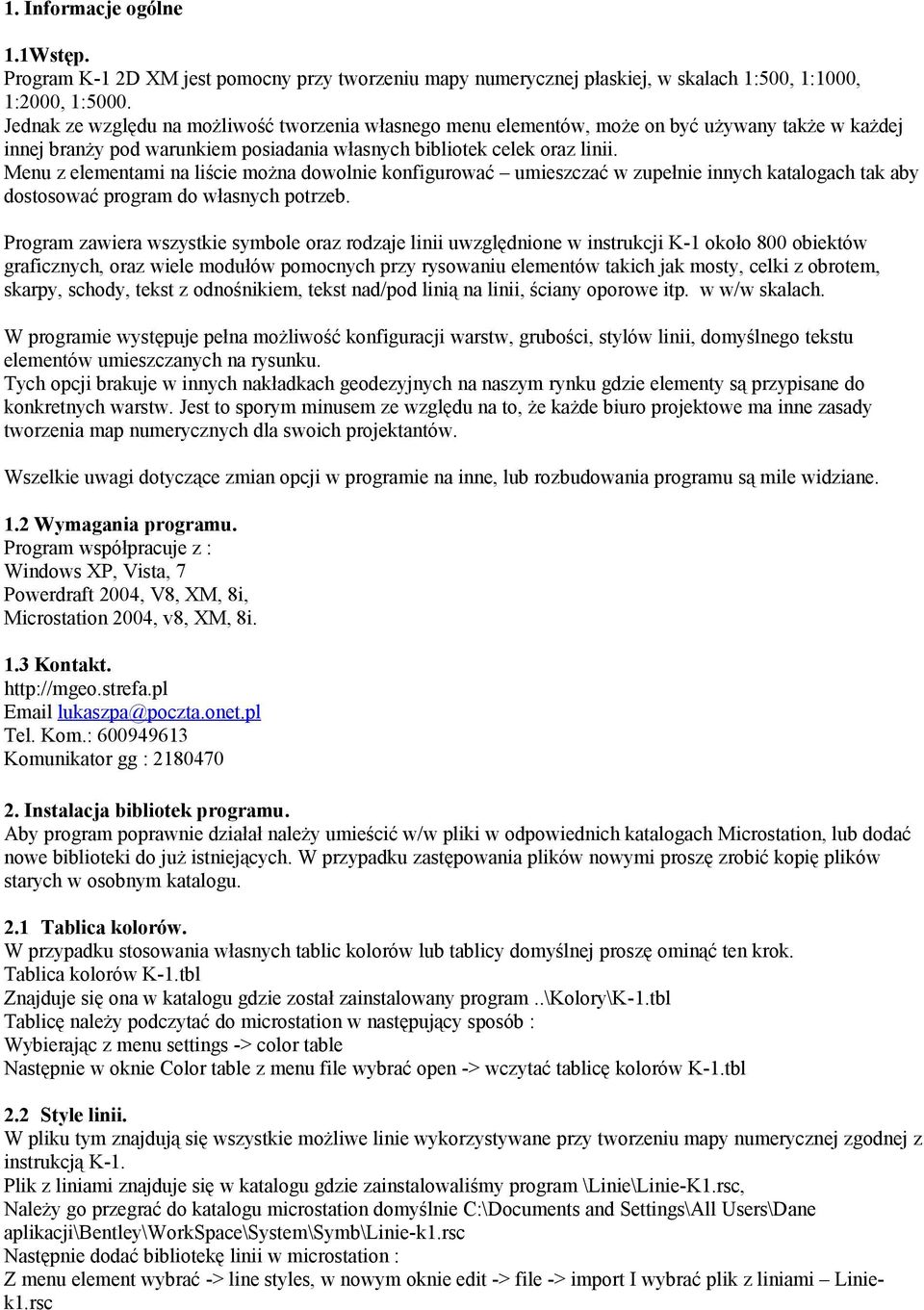

2 1. Informacje ogólne 1.1Wstęp. Program K-1 2D XM jest pomocny przy tworzeniu mapy numerycznej płaskiej, w skalach 1:500, 1:1000, 1:2000, 1:5000. Jednak ze względu na możliwość tworzenia własnego menu elementów, może on być używany także w każdej innej branży pod warunkiem posiadania własnych bibliotek celek oraz linii. Menu z elementami na liście można dowolnie konfigurować umieszczać w zupełnie innych katalogach tak aby dostosować program do własnych potrzeb. Program zawiera wszystkie symbole oraz rodzaje linii uwzględnione w instrukcji K-1 około 800 obiektów graficznych, oraz wiele modułów pomocnych przy rysowaniu elementów takich jak mosty, celki z obrotem, skarpy, schody, tekst z odnośnikiem, tekst nad/pod linią na linii, ściany oporowe itp. w w/w skalach. W programie występuje pełna możliwość konfiguracji warstw, grubości, stylów linii, domyślnego tekstu elementów umieszczanych na rysunku. Tych opcji brakuje w innych nakładkach geodezyjnych na naszym rynku gdzie elementy są przypisane do konkretnych warstw. Jest to sporym minusem ze względu na to, że każde biuro projektowe ma inne zasady tworzenia map numerycznych dla swoich projektantów. Wszelkie uwagi dotyczące zmian opcji w programie na inne, lub rozbudowania programu są mile widziane. 1.2 Wymagania programu. Program współpracuje z : Windows XP, Vista, 7 Powerdraft 2004, V8, XM, 8i, Microstation 2004, v8, XM, 8i. 1.3 Kontakt. lukaszpa@poczta.onet.pl Tel. Kom.: Komunikator gg : Instalacja bibliotek programu. Aby program poprawnie działał należy umieścić w/w pliki w odpowiednich katalogach Microstation, lub dodać nowe biblioteki do już istniejących. W przypadku zastępowania plików nowymi proszę zrobić kopię plików starych w osobnym katalogu. 2.1 Tablica kolorów. W przypadku stosowania własnych tablic kolorów lub tablicy domyślnej proszę ominąć ten krok. Tablica kolorów K-1.tbl Znajduje się ona w katalogu gdzie został zainstalowany program..\kolory\k-1.tbl Tablicę należy podczytać do microstation w następujący sposób : Wybierając z menu settings -> color table Następnie w oknie Color table z menu file wybrać open -> wczytać tablicę kolorów K-1.tbl 2.2 Style linii. W pliku tym znajdują się wszystkie możliwe linie wykorzystywane przy tworzeniu mapy numerycznej zgodnej z instrukcją K-1. Plik z liniami znajduje się w katalogu gdzie zainstalowaliśmy program \Linie\Linie-K1.rsc, Należy go przegrać do katalogu microstation domyślnie C:\Documents and Settings\All Users\Dane aplikacji\bentley\workspace\system\symb\linie-k1.rsc Następnie dodać bibliotekę linii w microstation : Z menu element wybrać -> line styles, w nowym oknie edit -> file -> import I wybrać plik z liniami Liniek1.rsc

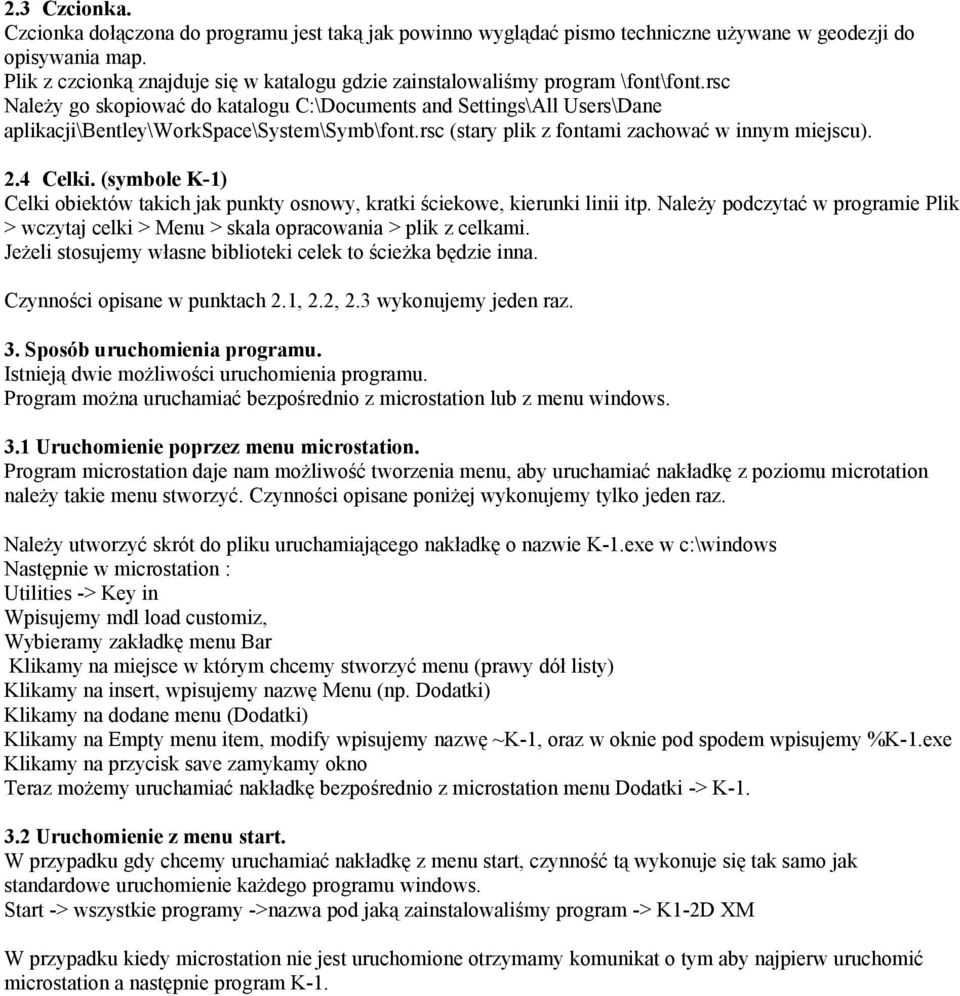

3 2.3 Czcionka. Czcionka dołączona do programu jest taką jak powinno wyglądać pismo techniczne używane w geodezji do opisywania map. Plik z czcionką znajduje się w katalogu gdzie zainstalowaliśmy program \font\font.rsc Należy go skopiować do katalogu C:\Documents and Settings\All Users\Dane aplikacji\bentley\workspace\system\symb\font.rsc (stary plik z fontami zachować w innym miejscu). 2.4 Celki. (symbole K-1) Celki obiektów takich jak punkty osnowy, kratki ściekowe, kierunki linii itp. Należy podczytać w programie Plik > wczytaj celki > Menu > skala opracowania > plik z celkami. Jeżeli stosujemy własne biblioteki celek to ścieżka będzie inna. Czynności opisane w punktach 2.1, 2.2, 2.3 wykonujemy jeden raz. 3. Sposób uruchomienia programu. Istnieją dwie możliwości uruchomienia programu. Program można uruchamiać bezpośrednio z microstation lub z menu windows. 3.1 Uruchomienie poprzez menu microstation. Program microstation daje nam możliwość tworzenia menu, aby uruchamiać nakładkę z poziomu microtation należy takie menu stworzyć. Czynności opisane poniżej wykonujemy tylko jeden raz. Należy utworzyć skrót do pliku uruchamiającego nakładkę o nazwie K-1.exe w c:\windows Następnie w microstation : Utilities -> Key in Wpisujemy mdl load customiz, Wybieramy zakładkę menu Bar Klikamy na miejsce w którym chcemy stworzyć menu (prawy dół listy) Klikamy na insert, wpisujemy nazwę Menu (np. Dodatki) Klikamy na dodane menu (Dodatki) Klikamy na Empty menu item, modify wpisujemy nazwę ~K-1, oraz w oknie pod spodem wpisujemy %K-1.exe Klikamy na przycisk save zamykamy okno Teraz możemy uruchamiać nakładkę bezpośrednio z microstation menu Dodatki -> K Uruchomienie z menu start. W przypadku gdy chcemy uruchamiać nakładkę z menu start, czynność tą wykonuje się tak samo jak standardowe uruchomienie każdego programu windows. Start -> wszystkie programy ->nazwa pod jaką zainstalowaliśmy program -> K1-2D XM W przypadku kiedy microstation nie jest uruchomione otrzymamy komunikat o tym aby najpierw uruchomić microstation a następnie program K-1.

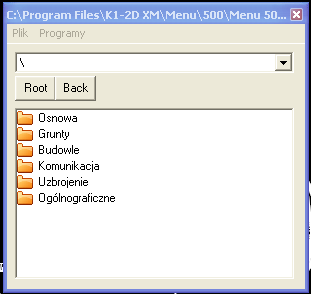

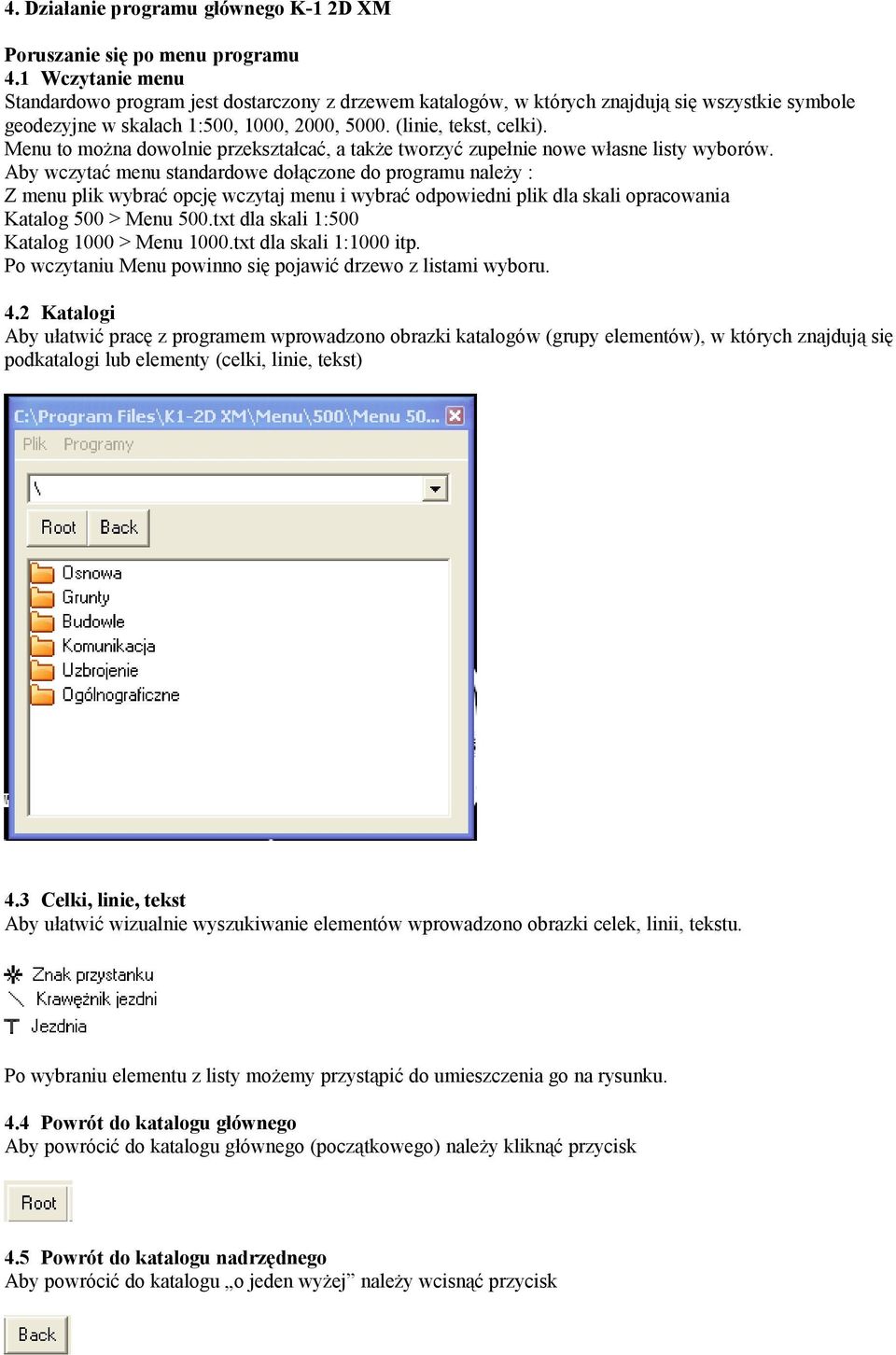

4 4. Działanie programu głównego K-1 2D XM Poruszanie się po menu programu 4.1 Wczytanie menu Standardowo program jest dostarczony z drzewem katalogów, w których znajdują się wszystkie symbole geodezyjne w skalach 1:500, 1000, 2000, (linie, tekst, celki). Menu to można dowolnie przekształcać, a także tworzyć zupełnie nowe własne listy wyborów. Aby wczytać menu standardowe dołączone do programu należy : Z menu plik wybrać opcję wczytaj menu i wybrać odpowiedni plik dla skali opracowania Katalog 500 > Menu 500.txt dla skali 1:500 Katalog 1000 > Menu 1000.txt dla skali 1:1000 itp. Po wczytaniu Menu powinno się pojawić drzewo z listami wyboru. 4.2 Katalogi Aby ułatwić pracę z programem wprowadzono obrazki katalogów (grupy elementów), w których znajdują się podkatalogi lub elementy (celki, linie, tekst) 4.3 Celki, linie, tekst Aby ułatwić wizualnie wyszukiwanie elementów wprowadzono obrazki celek, linii, tekstu. Po wybraniu elementu z listy możemy przystąpić do umieszczenia go na rysunku. 4.4 Powrót do katalogu głównego Aby powrócić do katalogu głównego (początkowego) należy kliknąć przycisk 4.5 Powrót do katalogu nadrzędnego Aby powrócić do katalogu o jeden wyżej należy wcisnąć przycisk

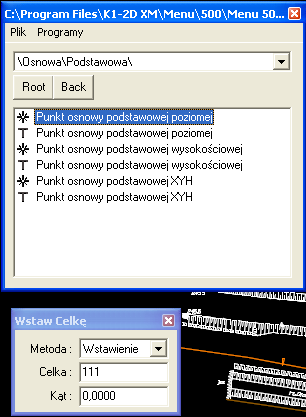

5 Po katalogach możemy także poruszać się za pomocą listy wyboru, wybierając katalog do, którego chcemy przejść. W tym przypadku : \ - to katalog główny programu. \Komunikacja\ - podkatalog \Komunikacja\Znaki drogowe\ - kolejny podkatalog w, którym obecnie się znajdujemy. Umieszczenie Celek. 4.6 Umieszczenie celek bez obrotu. (Wstawienie) Aby umieścić celkę bez obrotu należy wybrać ją pojedyńczym kliknięciem z menu, a następnie wstawić ją na rysunku w oknie microstation tak jak robi się to w samym programie. Opcje snapu, zatwierdzenia, anulowania, wstawianego elementu kierują się tymi samymi regułami co zasady wstawiania obiektów w microstation. Metoda sposób wstawienia celki, domyślnie ustawiany w pliku konfiguracyjnym, po rozwinięciu listy sposób wstawienia może być zmieniony na inny. Celka Nazwa wstawianej celki domyślnie wartość ustawiana w pliku konfiguracyjnym, jednak jeżeli chcemy wstawić w danej chwili inną celkę wystarczy wpisać jej nazwę. Kąt kąt wstawienia celki, który może być zmieniony. Po pozostawieniu lub zmianie opcji, możemy wstawić celkę w wybranym miejscu na pliku projektowym snapując do miejsca gdzie celka ma być umieszczona.

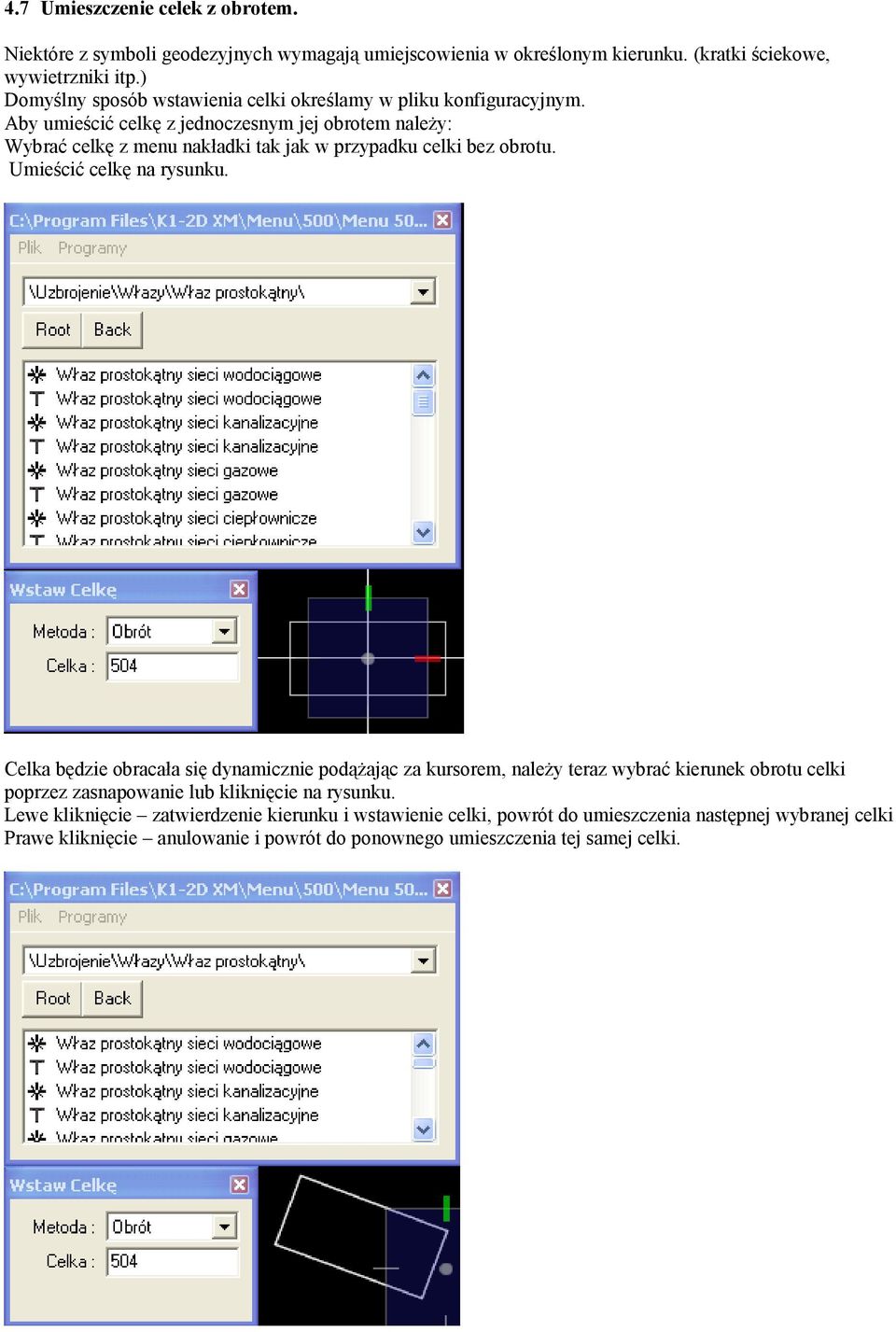

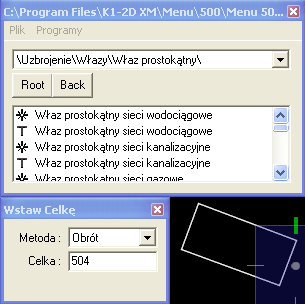

6 4.7 Umieszczenie celek z obrotem. Niektóre z symboli geodezyjnych wymagają umiejscowienia w określonym kierunku. (kratki ściekowe, wywietrzniki itp.) Domyślny sposób wstawienia celki określamy w pliku konfiguracyjnym. Aby umieścić celkę z jednoczesnym jej obrotem należy: Wybrać celkę z menu nakładki tak jak w przypadku celki bez obrotu. Umieścić celkę na rysunku. Celka będzie obracała się dynamicznie podążając za kursorem, należy teraz wybrać kierunek obrotu celki poprzez zasnapowanie lub kliknięcie na rysunku. Lewe kliknięcie zatwierdzenie kierunku i wstawienie celki, powrót do umieszczenia następnej wybranej celki Prawe kliknięcie anulowanie i powrót do ponownego umieszczenia tej samej celki.

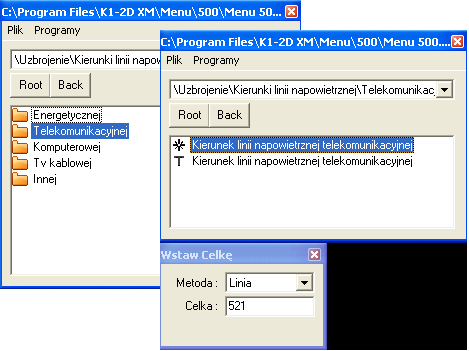

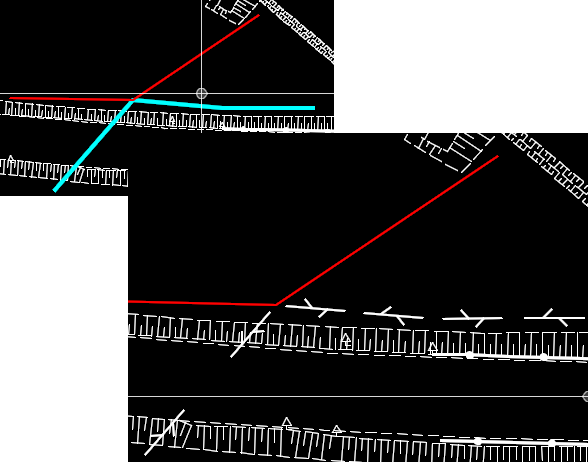

7 4.8 Umieszczenie celek zamiast linii W przypadkach gdy mamy narysować kierunki linii elektroenergetycznych lub teletechnicznych, możemy użyć narzędzia do rysowania celek zamiast linii. W takim przypadku narzędzie do rysowania celek z obrotem jest niezbyt wygodne ze względu na wielokrotne powtarzanie tej samej czynności. Sposób wstawienia : Najpierw należy narysować wszystkie połączenia linią (warstwa, kolor, styl nie mają znaczenia). W przykładzie na rysunku linia została narysowana kolorem czerwonym. Następnie należy wybrać celkę, która ma zostać wstawiona, oraz sposób wstawienia linia.

8 Ostatnią czynnością jest zamiana wszystkich wskazanych przez użytkownika linii na celki, linie wskazujemy pojedynczo. Wszystkie nowo wstawione celki będą miały zmienione atrybuty na takie jakie są ustawione w plikach konfiguracyjnych programu.

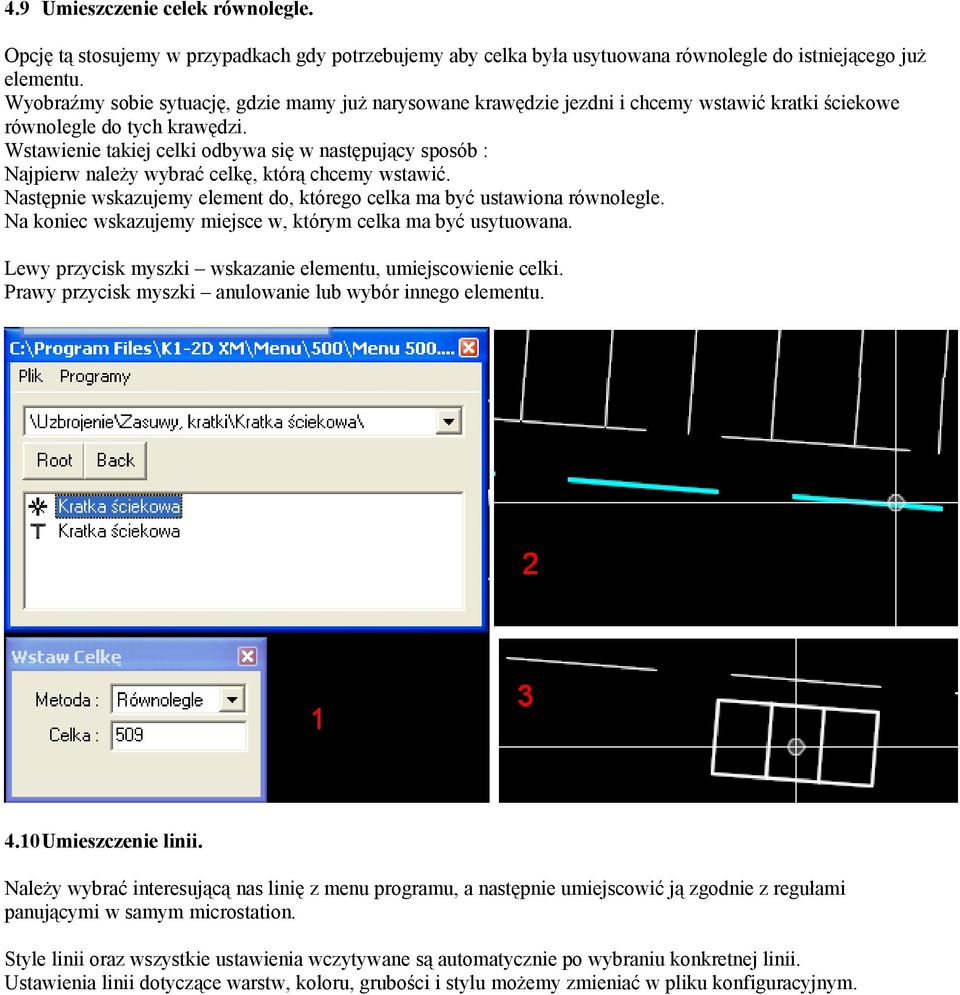

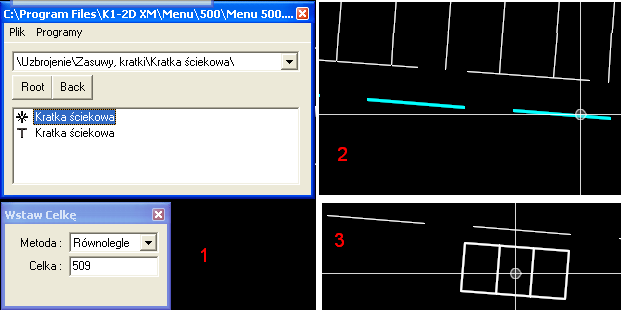

9 4.9 Umieszczenie celek równolegle. Opcję tą stosujemy w przypadkach gdy potrzebujemy aby celka była usytuowana równolegle do istniejącego już elementu. Wyobraźmy sobie sytuację, gdzie mamy już narysowane krawędzie jezdni i chcemy wstawić kratki ściekowe równolegle do tych krawędzi. Wstawienie takiej celki odbywa się w następujący sposób : Najpierw należy wybrać celkę, którą chcemy wstawić. Następnie wskazujemy element do, którego celka ma być ustawiona równolegle. Na koniec wskazujemy miejsce w, którym celka ma być usytuowana. Lewy przycisk myszki wskazanie elementu, umiejscowienie celki. Prawy przycisk myszki anulowanie lub wybór innego elementu. 4.10Umieszczenie linii. Należy wybrać interesującą nas linię z menu programu, a następnie umiejscowić ją zgodnie z regułami panującymi w samym microstation. Style linii oraz wszystkie ustawienia wczytywane są automatycznie po wybraniu konkretnej linii. Ustawienia linii dotyczące warstw, koloru, grubości i stylu możemy zmieniać w pliku konfiguracyjnym.

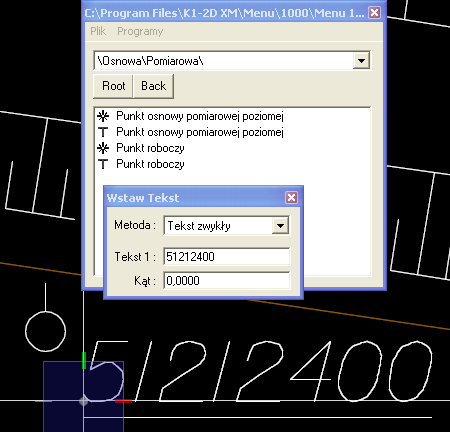

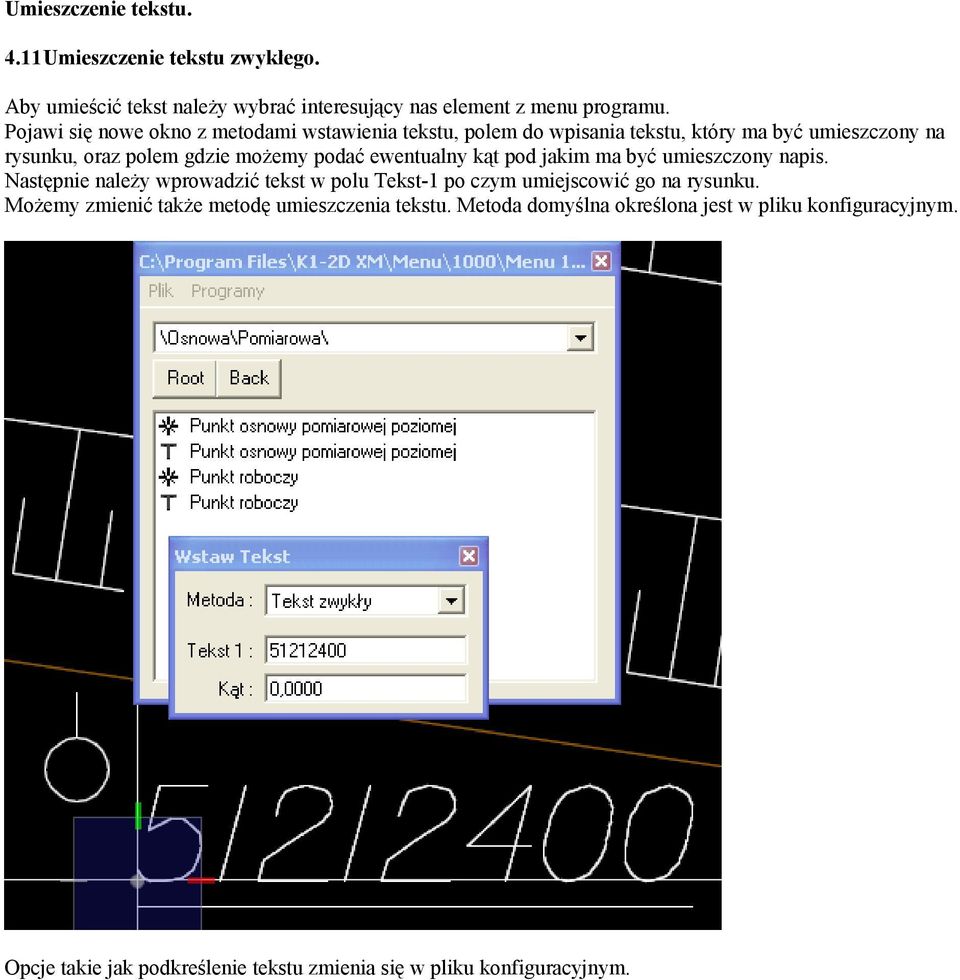

10 Umieszczenie tekstu. 4.11Umieszczenie tekstu zwykłego. Aby umieścić tekst należy wybrać interesujący nas element z menu programu. Pojawi się nowe okno z metodami wstawienia tekstu, polem do wpisania tekstu, który ma być umieszczony na rysunku, oraz polem gdzie możemy podać ewentualny kąt pod jakim ma być umieszczony napis. Następnie należy wprowadzić tekst w polu Tekst-1 po czym umiejscowić go na rysunku. Możemy zmienić także metodę umieszczenia tekstu. Metoda domyślna określona jest w pliku konfiguracyjnym. Opcje takie jak podkreślenie tekstu zmienia się w pliku konfiguracyjnym.

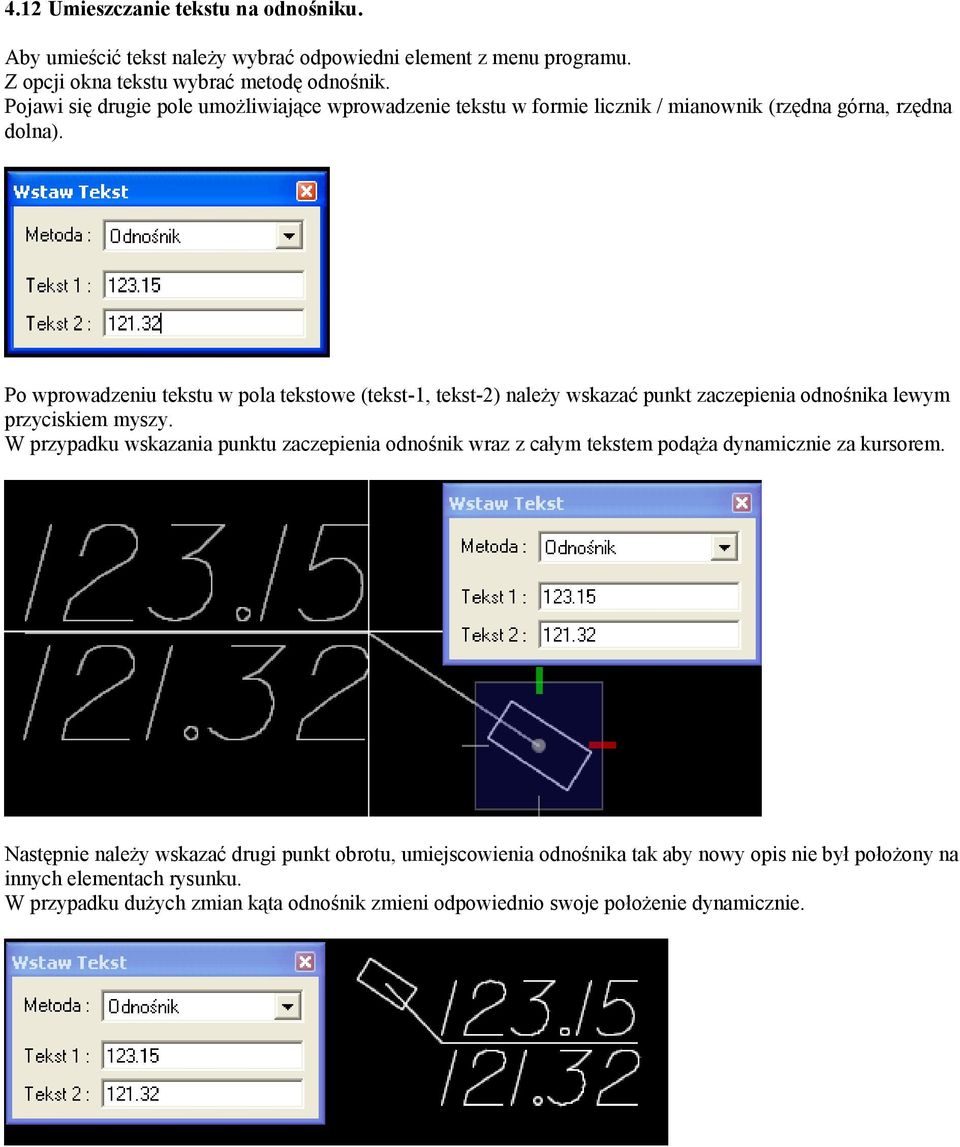

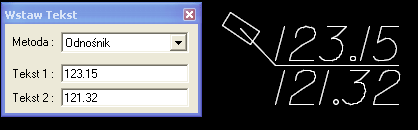

11 4.12 Umieszczanie tekstu na odnośniku. Aby umieścić tekst należy wybrać odpowiedni element z menu programu. Z opcji okna tekstu wybrać metodę odnośnik. Pojawi się drugie pole umożliwiające wprowadzenie tekstu w formie licznik / mianownik (rzędna górna, rzędna dolna). Po wprowadzeniu tekstu w pola tekstowe (tekst-1, tekst-2) należy wskazać punkt zaczepienia odnośnika lewym przyciskiem myszy. W przypadku wskazania punktu zaczepienia odnośnik wraz z całym tekstem podąża dynamicznie za kursorem. Następnie należy wskazać drugi punkt obrotu, umiejscowienia odnośnika tak aby nowy opis nie był położony na innych elementach rysunku. W przypadku dużych zmian kąta odnośnik zmieni odpowiednio swoje położenie dynamicznie.

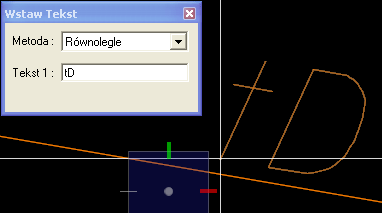

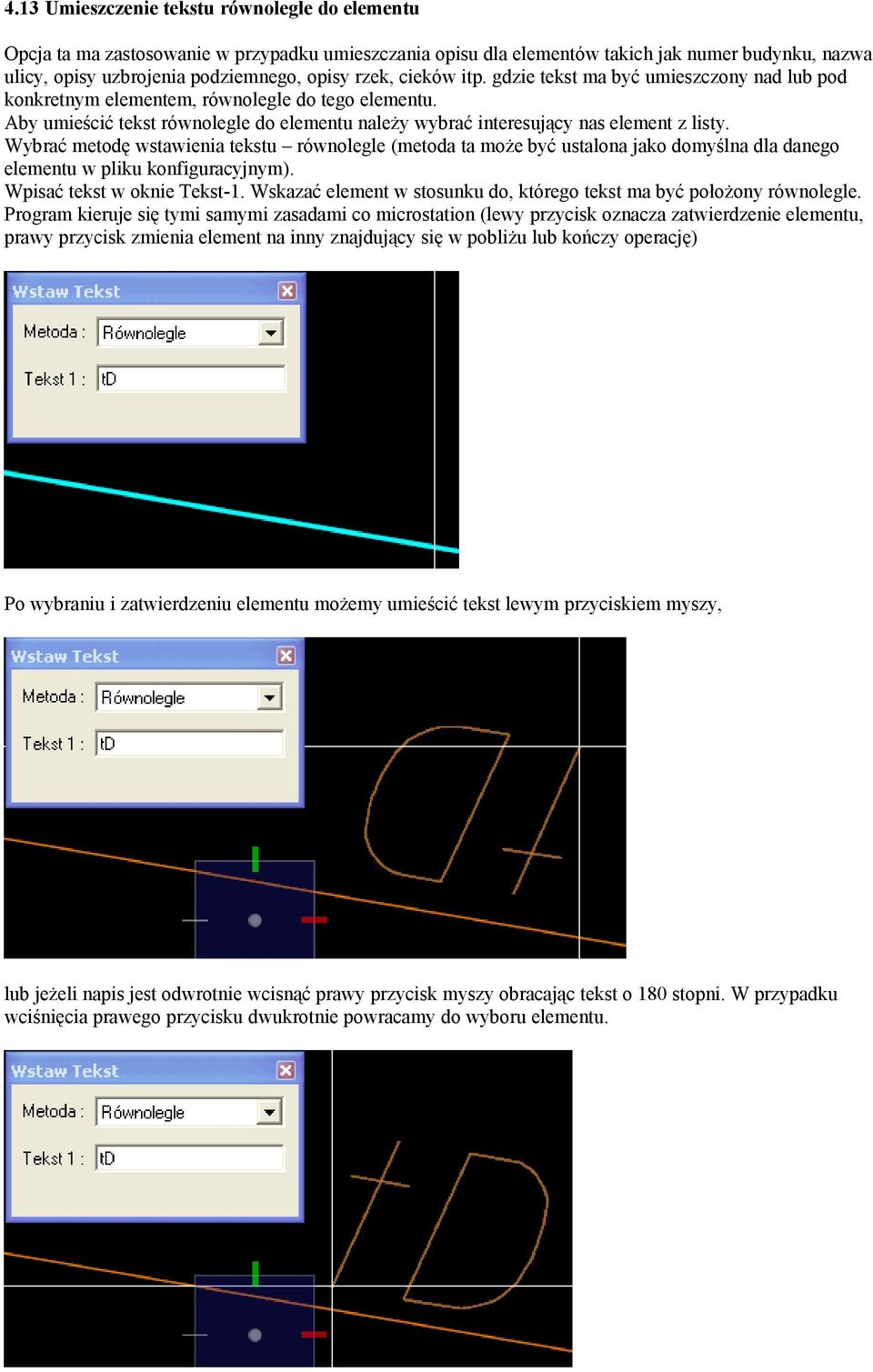

12 4.13 Umieszczenie tekstu równolegle do elementu Opcja ta ma zastosowanie w przypadku umieszczania opisu dla elementów takich jak numer budynku, nazwa ulicy, opisy uzbrojenia podziemnego, opisy rzek, cieków itp. gdzie tekst ma być umieszczony nad lub pod konkretnym elementem, równolegle do tego elementu. Aby umieścić tekst równolegle do elementu należy wybrać interesujący nas element z listy. Wybrać metodę wstawienia tekstu równolegle (metoda ta może być ustalona jako domyślna dla danego elementu w pliku konfiguracyjnym). Wpisać tekst w oknie Tekst-1. Wskazać element w stosunku do, którego tekst ma być położony równolegle. Program kieruje się tymi samymi zasadami co microstation (lewy przycisk oznacza zatwierdzenie elementu, prawy przycisk zmienia element na inny znajdujący się w pobliżu lub kończy operację) Po wybraniu i zatwierdzeniu elementu możemy umieścić tekst lewym przyciskiem myszy, lub jeżeli napis jest odwrotnie wcisnąć prawy przycisk myszy obracając tekst o 180 stopni. W przypadku wciśnięcia prawego przycisku dwukrotnie powracamy do wyboru elementu.

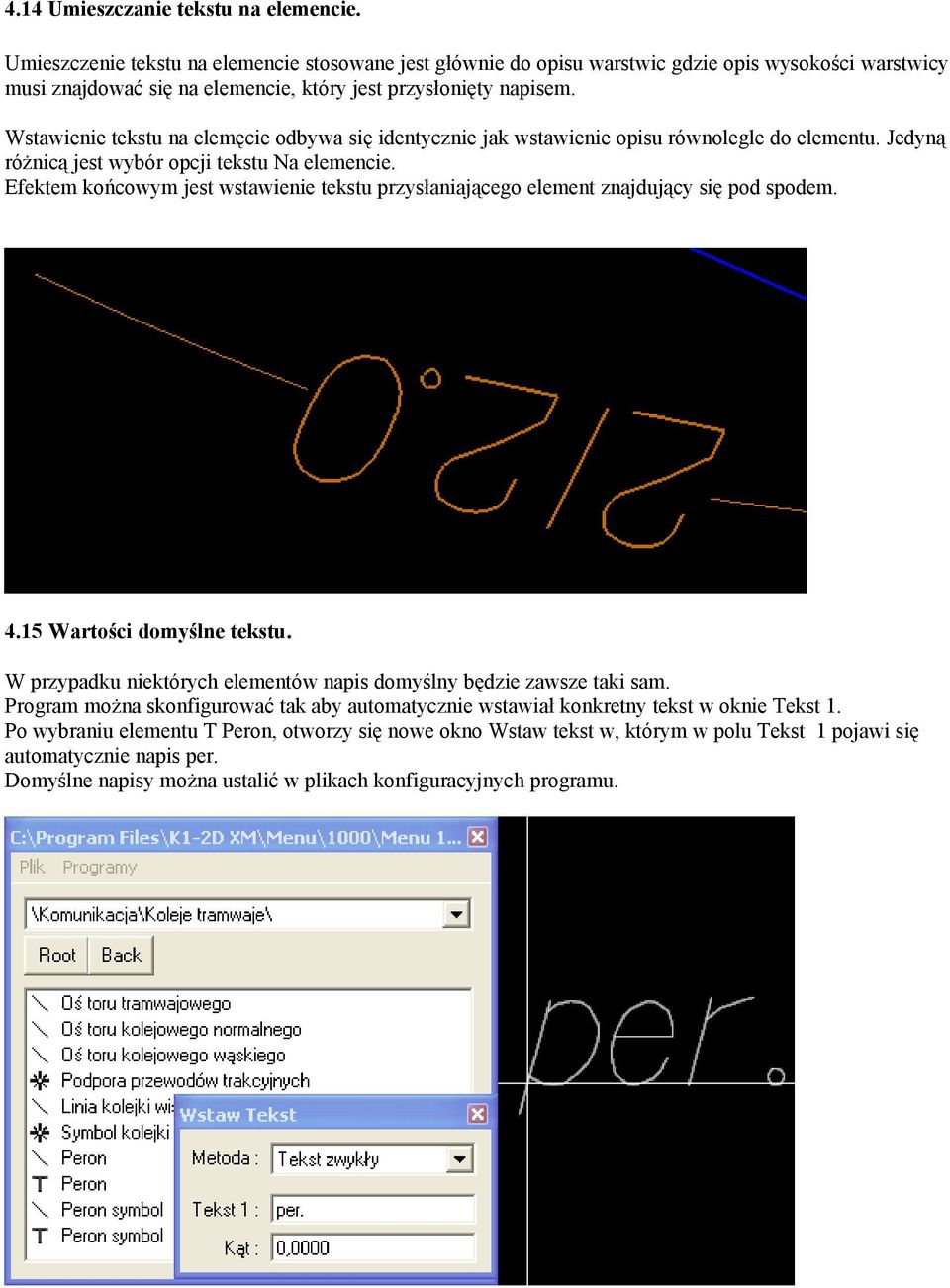

13 4.14 Umieszczanie tekstu na elemencie. Umieszczenie tekstu na elemencie stosowane jest głównie do opisu warstwic gdzie opis wysokości warstwicy musi znajdować się na elemencie, który jest przysłonięty napisem. Wstawienie tekstu na elemęcie odbywa się identycznie jak wstawienie opisu równolegle do elementu. Jedyną różnicą jest wybór opcji tekstu Na elemencie. Efektem końcowym jest wstawienie tekstu przysłaniającego element znajdujący się pod spodem Wartości domyślne tekstu. W przypadku niektórych elementów napis domyślny będzie zawsze taki sam. Program można skonfigurować tak aby automatycznie wstawiał konkretny tekst w oknie Tekst 1. Po wybraniu elementu T Peron, otworzy się nowe okno Wstaw tekst w, którym w polu Tekst 1 pojawi się automatycznie napis per. Domyślne napisy można ustalić w plikach konfiguracyjnych programu.

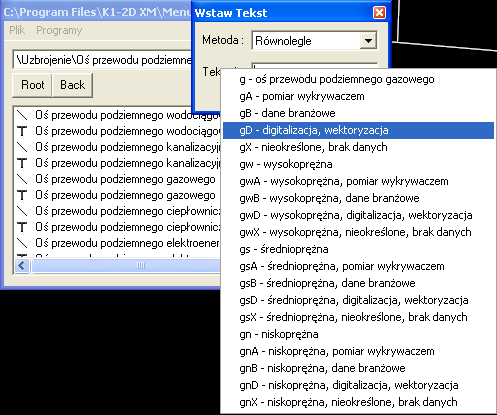

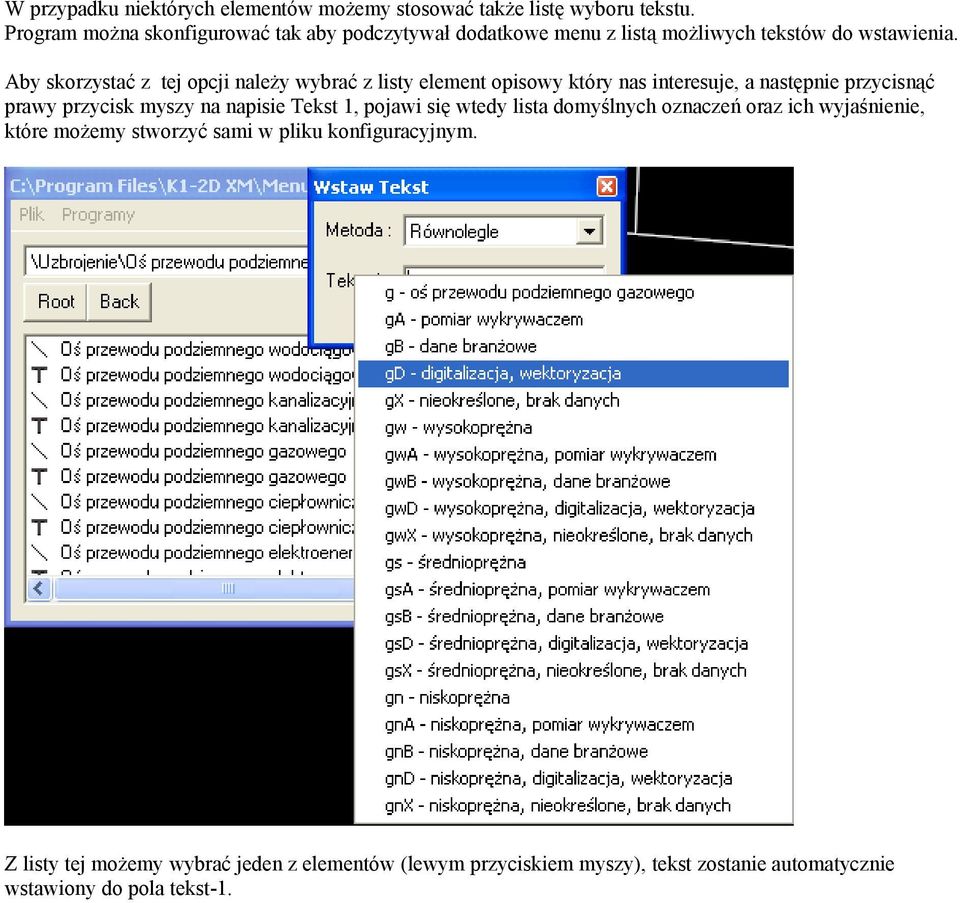

14 W przypadku niektórych elementów możemy stosować także listę wyboru tekstu. Program można skonfigurować tak aby podczytywał dodatkowe menu z listą możliwych tekstów do wstawienia. Aby skorzystać z tej opcji należy wybrać z listy element opisowy który nas interesuje, a następnie przycisnąć prawy przycisk myszy na napisie Tekst 1, pojawi się wtedy lista domyślnych oznaczeń oraz ich wyjaśnienie, które możemy stworzyć sami w pliku konfiguracyjnym. Z listy tej możemy wybrać jeden z elementów (lewym przyciskiem myszy), tekst zostanie automatycznie wstawiony do pola tekst-1.

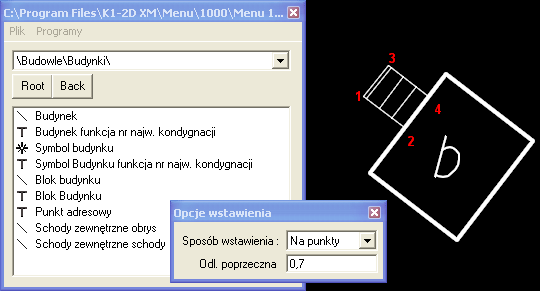

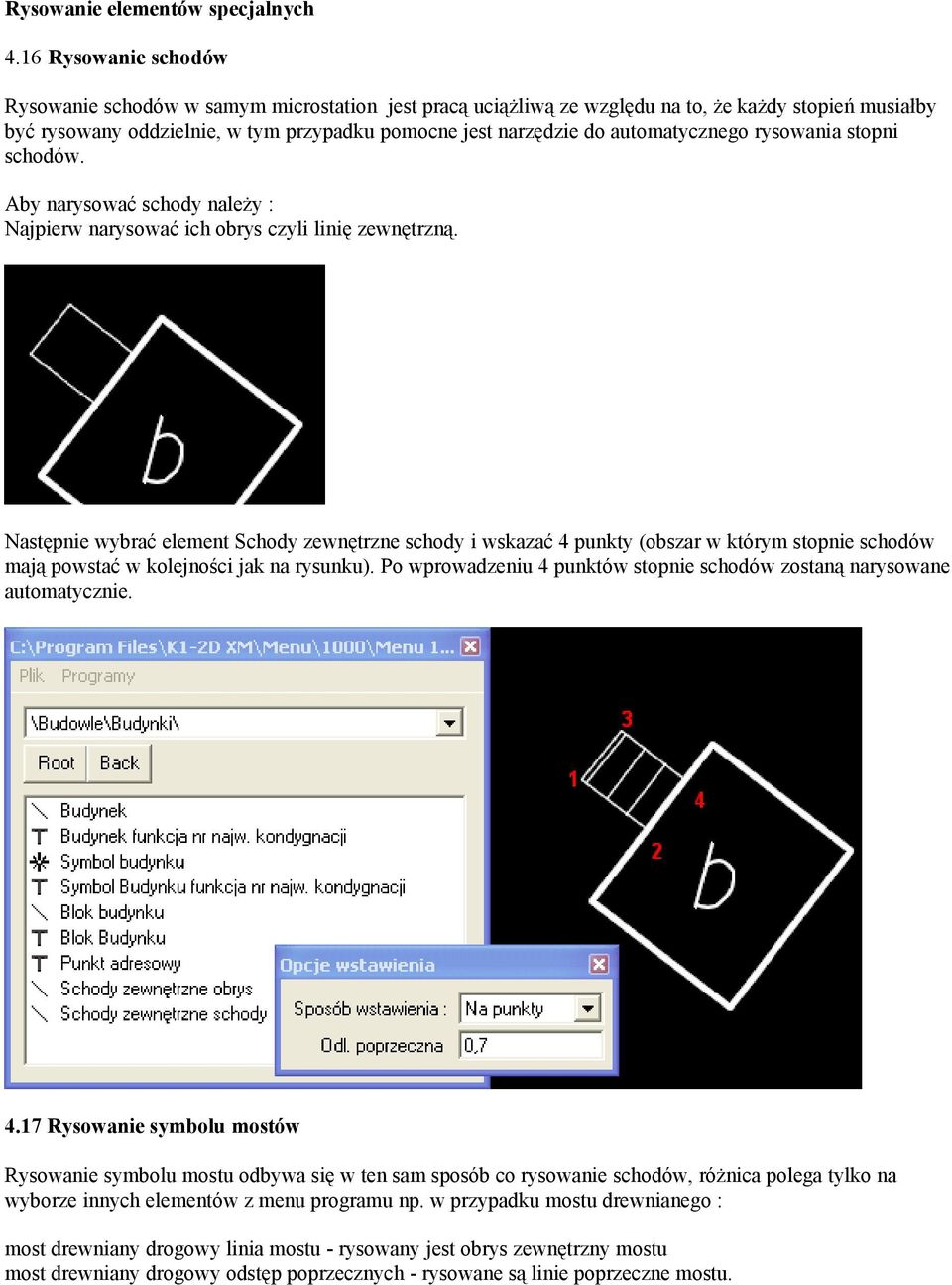

15 Rysowanie elementów specjalnych 4.16 Rysowanie schodów Rysowanie schodów w samym microstation jest pracą uciążliwą ze względu na to, że każdy stopień musiałby być rysowany oddzielnie, w tym przypadku pomocne jest narzędzie do automatycznego rysowania stopni schodów. Aby narysować schody należy : Najpierw narysować ich obrys czyli linię zewnętrzną. Następnie wybrać element Schody zewnętrzne schody i wskazać 4 punkty (obszar w którym stopnie schodów mają powstać w kolejności jak na rysunku). Po wprowadzeniu 4 punktów stopnie schodów zostaną narysowane automatycznie Rysowanie symbolu mostów Rysowanie symbolu mostu odbywa się w ten sam sposób co rysowanie schodów, różnica polega tylko na wyborze innych elementów z menu programu np. w przypadku mostu drewnianego : most drewniany drogowy linia mostu - rysowany jest obrys zewnętrzny mostu most drewniany drogowy odstęp poprzecznych - rysowane są linie poprzeczne mostu.

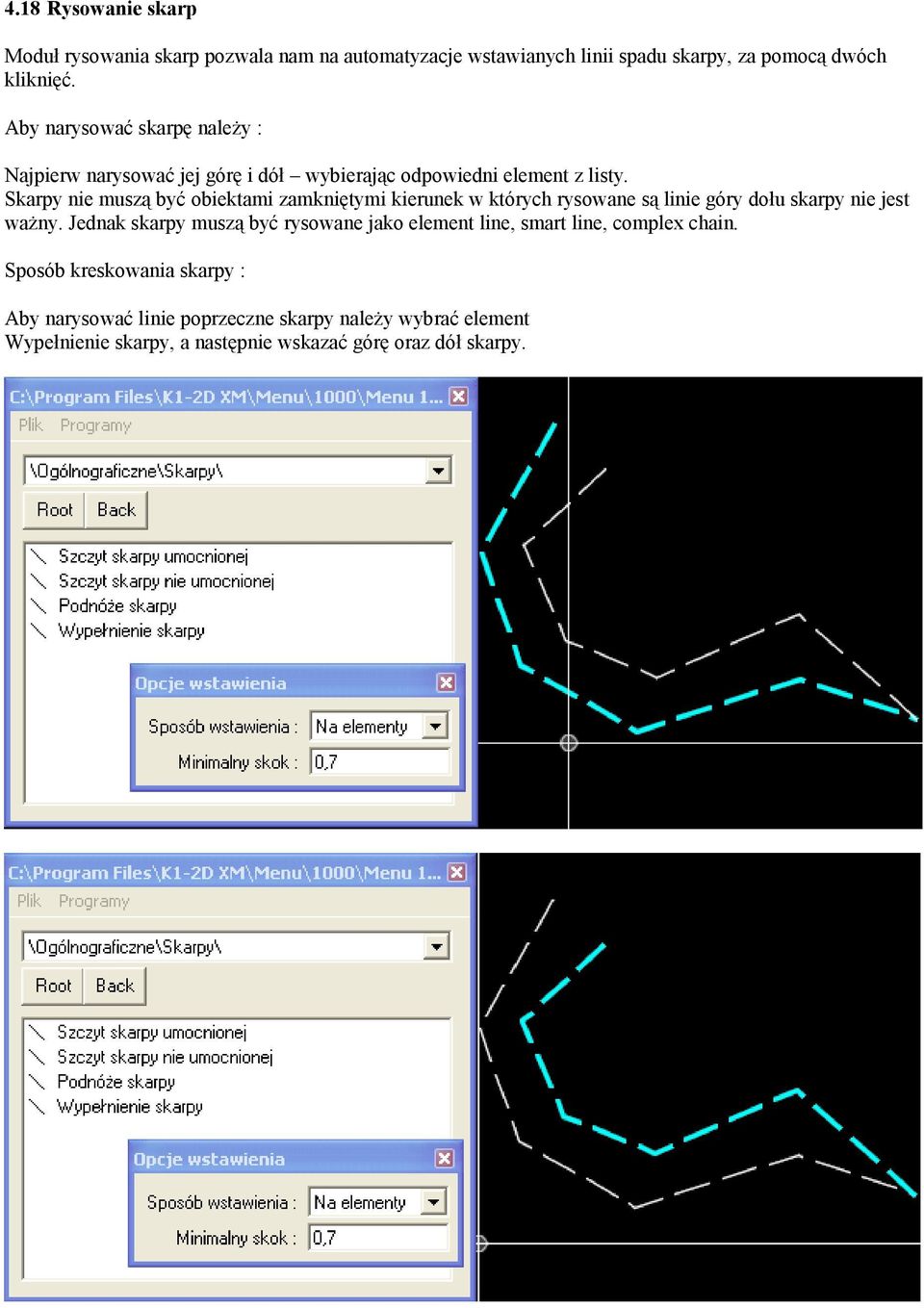

16 4.18 Rysowanie skarp Moduł rysowania skarp pozwala nam na automatyzacje wstawianych linii spadu skarpy, za pomocą dwóch kliknięć. Aby narysować skarpę należy : Najpierw narysować jej górę i dół wybierając odpowiedni element z listy. Skarpy nie muszą być obiektami zamkniętymi kierunek w których rysowane są linie góry dołu skarpy nie jest ważny. Jednak skarpy muszą być rysowane jako element line, smart line, complex chain. Sposób kreskowania skarpy : Aby narysować linie poprzeczne skarpy należy wybrać element Wypełnienie skarpy, a następnie wskazać górę oraz dół skarpy.

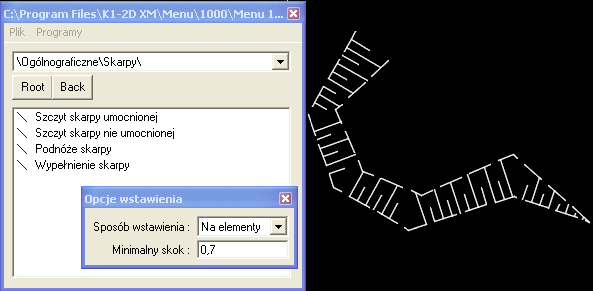

17 Elementy skarpy zostaną wstawione automatycznie do rysunku. Zmiana odległości kreskowania skarpy. Przy bardzo wąskich skarpach, które będą zbytnio zaciemniać wyplot, możemy zmienić domyślną wartość minimalną kreskowania skarp. (minimalny skok). Domyślny minimalny skok możemy ustalić także w pliku konfiguracyjnym.

18 4.19 Rysowanie muru oporowego (Gdy nie możemy użyć symbolu). Moduł rysowania muru oporowego pozwala nam na automatyzacje wstawianych linii poprzecznych, za pomocą dwóch kliknięć. Aby narysować mur należy : Najpierw narysować górę i dół wybierając odpowiedni element z listy (ściana oporowa). Mury nie muszą być obiektami zamkniętymi kierunek w których rysowane są linie góry dołu muru nie jest ważny. Jednak mury muszą być rysowane jako element line, smart line, complex chain. Sposób kreskowania muru : Aby narysować linie poprzeczne muru należy wybrać element Ściana oporowa wypełnienie, a następnie wskazać górę oraz dół muru, w przypadku pomyłki prawy przycisk resetuje wybraną czynność. Po wskazaniu góry muru, wybór należy zatwierdzić (lewy przycisk myszki), lub anulować (prawy przycisk myszki). Następnie należy wskazać dół muru. Po wskazaniu dołu muru, wybór należy zatwierdzić (lewy przycisk myszki), lub anulować (prawy przycisk myszki). Elementy muru zostaną wstawione automatycznie do rysunku

19 Konfiguracja własnych plików 4.20 Budowa pliku katalogów, podkatalogów, elementów Katalogi główne to te, które ukazują się po wczytaniu menu jako pierwsze. (foldery) Podkatalogi (sub foldery) to te, które znajdują się po wejściu do katalogu głównego. Elementy to lista obiektów do wstawienia w microstation.

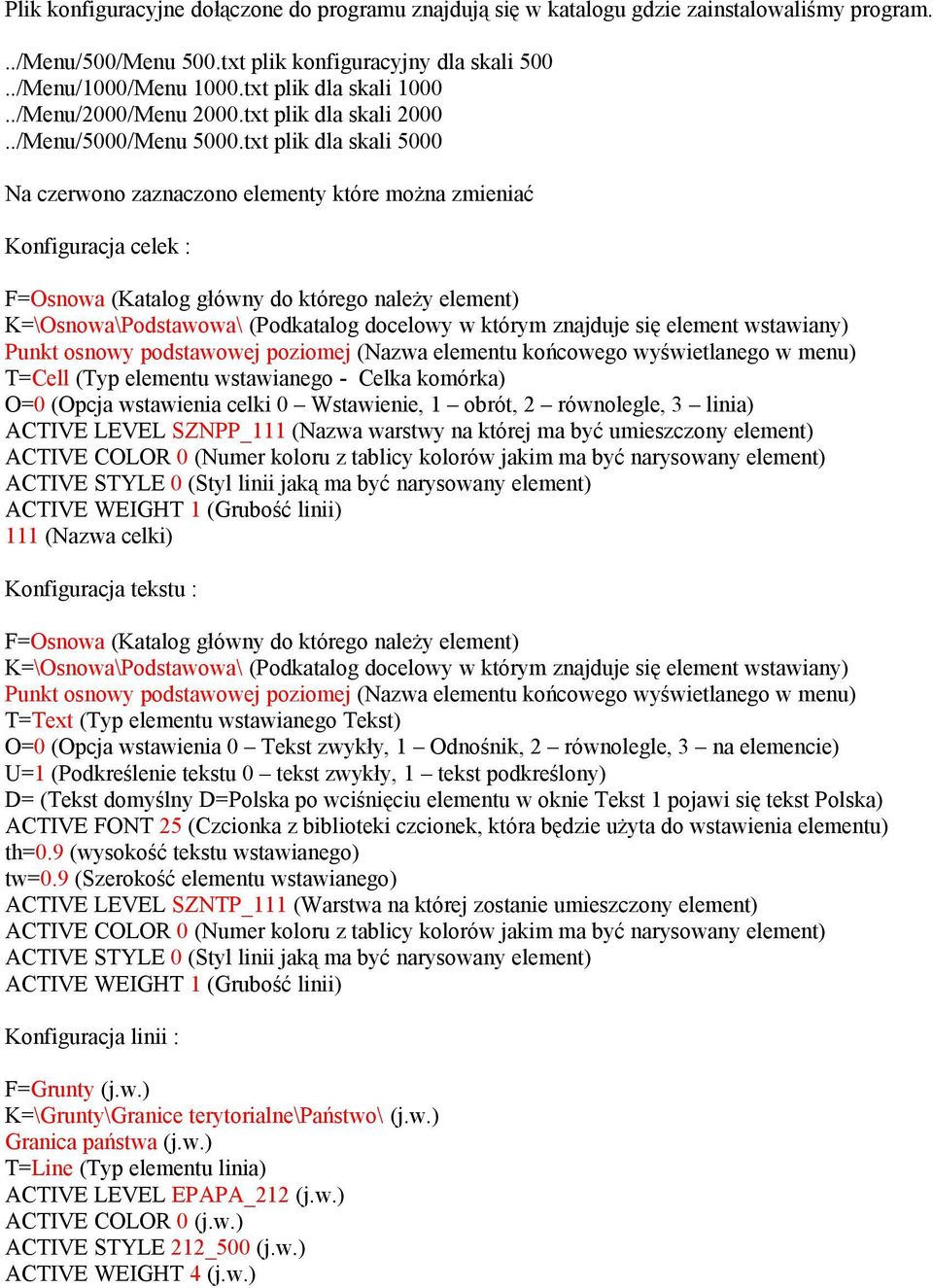

20 Plik konfiguracyjne dołączone do programu znajdują się w katalogu gdzie zainstalowaliśmy program.../menu/500/menu 500.txt plik konfiguracyjny dla skali 500../Menu/1000/Menu 1000.txt plik dla skali /Menu/2000/Menu 2000.txt plik dla skali /Menu/5000/Menu 5000.txt plik dla skali 5000 Na czerwono zaznaczono elementy które można zmieniać Konfiguracja celek : F=Osnowa (Katalog główny do którego należy element) K=\Osnowa\Podstawowa\ (Podkatalog docelowy w którym znajduje się element wstawiany) Punkt osnowy podstawowej poziomej (Nazwa elementu końcowego wyświetlanego w menu) T=Cell (Typ elementu wstawianego - Celka komórka) O=0 (Opcja wstawienia celki 0 Wstawienie, 1 obrót, 2 równolegle, 3 linia) ACTIVE LEVEL SZNPP_111 (Nazwa warstwy na której ma być umieszczony element) ACTIVE COLOR 0 (Numer koloru z tablicy kolorów jakim ma być narysowany element) ACTIVE STYLE 0 (Styl linii jaką ma być narysowany element) ACTIVE WEIGHT 1 (Grubość linii) 111 (Nazwa celki) Konfiguracja tekstu : F=Osnowa (Katalog główny do którego należy element) K=\Osnowa\Podstawowa\ (Podkatalog docelowy w którym znajduje się element wstawiany) Punkt osnowy podstawowej poziomej (Nazwa elementu końcowego wyświetlanego w menu) T=Text (Typ elementu wstawianego Tekst) O=0 (Opcja wstawienia 0 Tekst zwykły, 1 Odnośnik, 2 równolegle, 3 na elemencie) U=1 (Podkreślenie tekstu 0 tekst zwykły, 1 tekst podkreślony) D= (Tekst domyślny D=Polska po wciśnięciu elementu w oknie Tekst 1 pojawi się tekst Polska) ACTIVE FONT 25 (Czcionka z biblioteki czcionek, która będzie użyta do wstawienia elementu) th=0.9 (wysokość tekstu wstawianego) tw=0.9 (Szerokość elementu wstawianego) ACTIVE LEVEL SZNTP_111 (Warstwa na której zostanie umieszczony element) ACTIVE COLOR 0 (Numer koloru z tablicy kolorów jakim ma być narysowany element) ACTIVE STYLE 0 (Styl linii jaką ma być narysowany element) ACTIVE WEIGHT 1 (Grubość linii) Konfiguracja linii : F=Grunty (j.w.) K=\Grunty\Granice terytorialne\państwo\ (j.w.) Granica państwa (j.w.) T=Line (Typ elementu linia) ACTIVE LEVEL EPAPA_212 (j.w.) ACTIVE COLOR 0 (j.w.) ACTIVE STYLE 212_500 (j.w.) ACTIVE WEIGHT 4 (j.w.)

21 Elementy specjalne : Skarpa F=Ogólnograficzne K=\Ogólnograficzne\Skarpy\ Wypełnienie skarpy T=Skarpa (Rysowanie poprzeczek skarpy) S=0.7 (Domyślna odległość poprzeczek) ACTIVE LEVEL WUKPS_820 ACTIVE COLOR 0 ACTIVE STYLE 0 ACTIVE WEIGHT 1 Schody F=Budowle K=\Budowle\Budynki\ Schody zewnętrzne schody T=Schody (Rysowanie poprzeczek schodów) S=0.5 (Domyślna odległóść poprzeczek) ACTIVE LEVEL EBTPO_352 ACTIVE COLOR 0 ACTIVE STYLE 0 ACTIVE WEIGHT 1 Mosty F=Komunikacja K=\Komunikacja\Mosty\Drewniane drogowe\ Most drewniany drogowy odstęp poprzecznych T=Most (Rysowanie poprzeczek mostów) S=1.25 (Domyślna odległość poprzeczek) ACTIVE LEVEL SDRPT_452 ACTIVE COLOR 0 ACTIVE STYLE 0 ACTIVE WEIGHT 1 Ściana oporowa F=Komunikacja K=\Komunikacja\Ściana oporowa\ Ściana oporowa wypełnienie T=Sciana (Rysowanie poprzeczek ściany oporowej) S=5 (Odległość 1) S=0.5 (Odległość 2) ACTIVE LEVEL SDRPT_449 ACTIVE COLOR 0 ACTIVE STYLE 0 ACTIVE WEIGHT 1 Warstwice (Bspline) F=Ogólnograficzne K=\Ogólnograficzne\Warstwice\ Warstwica ciągła T=Bspline (Warstwica rysowanie elementu Bspline) ACTIVE LEVEL WWRPH_811 ACTIVE COLOR 70 ACTIVE STYLE 0 ACTIVE WEIGHT 0

22 4.21Budowa opcjonalnego menu tekstu. Menu wyboru tekstu należy umieszczać w katalogu gdzie znajduje się plik konfiguracyjny z elementami menu. Plik ten musi się nazywać identycznie jak plik Menu ale z rozszerzeniem dat. Fragment konfiguracji pliku listy tekstu F=Grunty (Katalog główny do którego należy element) K=\Grunty\Granice terytorialne\powiat, miasto\ (Podkatalog docelowy w którym znajduje się element) Powiat, miasto (Nazwa elementu identyczna jak na liście) 2 (Ilość elementów, które znajdują się na liście) powiat (objaśnienie elementu opis) pow. (tekst wstawiany w tekst 1) miasto (objaśnienie elementu nr 2 opis) m. (tekst wstawiany w tekst 1) 5. Program czołówki Program pomocny przy opisie dużej ilości czołówek np. przy szkicach podziałowych gdzie każda granica działki musi mieć policzone i przedstawione na rysunku czołówki z pomiaru oraz ze współrzędnych. Opcje opisu czołówek : Opisz całą warstwę opisuje wszystkie czołówki do obiektów wskazanych na warstwie Opisz całą linię opisuje czołówki na wskazanym elemencie (np. całą linię smart line) Opisz fragment linii opisuje tylko fragment linii (pojedynczy segment smart line) Warstwa z obiektami : Warstwa na której znajdują się linie do opisania (w przypadku wybrania opcji opisz całą warstwę)

23 Czołówki ze współrzędnych : Opcja opisuj czołówki ze współrzędnych będą opisywane lub nie. Offset odsunięcie opisu od wyliczanej linii. Na warstwę należy wybrać warstwę na która czołówki będą opisywane. Czołówki z pomiaru : Te same opcje tylko, że dla opisu czołówek z pomiaru. Czołówki z pomiaru są wyliczane na zasadzie dodania lub odjęcia losowej liczby od czołówek ze współrzędnych. Przycisk wykonaj powoduje opisanie wszystkich czołówek przy wybranej opcji Opisz całą warstwę, lub pozwala na lokalizację elementu, który ma zostać opisany w przypadku wybrania innej opcji. Sposób zaczepienia tekstu, kolor, wys. szer. oraz czcionkę ustalamy w samym microstation. Polecam sposób zaczepienia center center.

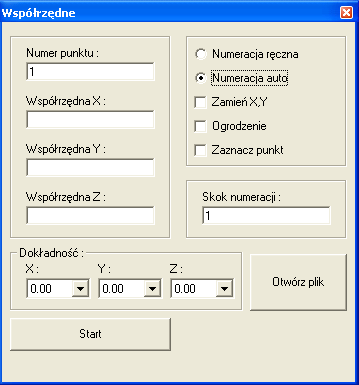

24 6. Program eksport współrzędnych. Program służy do eksportu współrzędnych z microstation do pliku tekstowego. Sposoby eksportu : Numeracja ręczna wskazany punkt zostanie zapisany do pliku w postaci Nr, X, Y, H gdzie numer podawany jest przez użytkownika. Numeracja auto Punkt wskazany przez użytkownika zostanie zapisany w postaci Nr, X, Y, H gdzie numer początkowy punktu wskazywany jest przez użytkownika, w takim przypadku należy także podać skok numeracji. Ogrodzenie powoduje zapis wszystkich współrzędnych tekstu, który znajduje się w ogrodzeniu gdzie Numer to tekst, a współrzędne X, Y, H są współrzędnymi miejsca w, którym jest zaczepiony tekst. Opcja zamień X,Y - powoduje zamianę układu z matematycznego na geodezyjny. Opcja zaznacz punkt - powoduje wstawienie kółka w miejscu kliknięcia Dokładność ilość miejsc po przecinku współrzędnych w pliku txt

25 Sposób zapisywania punktów oraz ich edycja. Po wybraniu pliku do którego współrzędne mają być zapisane, wciskamy przycisk start. Następnie snapujemy się do punktu, którego współrzędne mają być zapisane. Kolejnym krokiem jest zatwierdzenie wskazanego miejsca poprzez wciśnięcie lewego przycisku myszy. Numer punkt oraz jego współrzędne zostaną przeniesione do okien programu. W tym momencie możemy zmienić wartości Nr, X, Y, H Następnie musimy zatwierdzić zapisanie współrzędnych do pliku tekstowego poprzez wciśnięcie lewego przycisku myszki na pliku projektowym, lub prawego jeżeli chcemy usunąć zapis. W obu przypadkach wartości w polach X, Y, Z będą puste. Jeżeli opcja zaznacz punkt jest wybrana punkt zostanie zaznaczony na pliku projektowym. Jeżeli przerwaliśmy zapis współrzędnych poprzez wybranie innych narzędzi w microstation należy wcisnąć przycisk kontynuacja aby zapisywać współrzędne na końcu pliku, lub start aby wymazać wszystkie istniejące współrzędne i zacząć zapis od nowa.

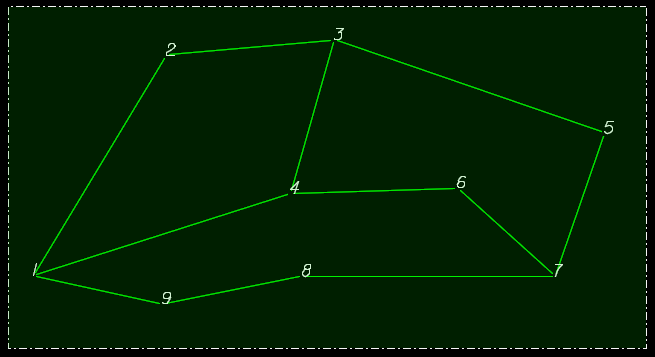

26 Sposób zapisania punktów poprzez ogrodzenie. Aby zapisać współrzędne tekstu poprzez ogrodzenie należy : Wybrać plik tekstowy w, którym mają być zapisane współrzędne. Narysować ogrodzenie. Wcisnąć przycisk start Do pliku tekstowego zostaną zapisane współrzędne tekstu, który znajduje się w ogrodzeniu Po zapisaniu współrzędnych pojawi się także komunikat w microstation o tym ile punktów zostało zapisanych do pliku txt.
