2 Ogólne informacje o programie. Co to jest KonwersjaMPF Program KonwersjaMPF służy do przeglądania zarejestrowanych na spektrofluorymetrze MPF-3 za pomocą programu es2 widm emisji i wzbudzenia emisji. Pliki zapisywane przez program es2, posiadają rozszerzenie *.dat i zawierają do dziesięciu widm emisji i/lub wzbudzenia oraz komentarze i informacje wpisane do programu przed wykonaniem pomiaru widma. Program KonwersjaMPF pozwala na obejrzenie: zmierzonych widm, wpisanych komentarzy i informacji dodatkowych oraz na prostą analizę danych. Okno programu Program KonwersjaMPF zbudowany jest modułowo. Każdy z modułów posiada inne funkcje: 1. Data okno służące do przeglądu zmierzonych widm 2. Data Header zawiera wykaz widm znajdujących się w danym pliku 3. Calculation Graph okno, w którym można w prosty sposób wykonywać proste operacje na widmach typu: normowanie, liczenie pól powierzchni, odczyt danych liczbowych, odejmowanie widm 4. Aparatur Profile obrazuje krzywą korekcji wzbudzenia, jeśli została ona wczytana do programu nie wykorzystywane w trakcie ćwiczeń 5. Compare Graph okno, w którym można prezentować widma, na których wykonano wcześniej proste operacje (wyszczególnione powyżej) Początkowe okno programu przedstawiono na rysunku obok

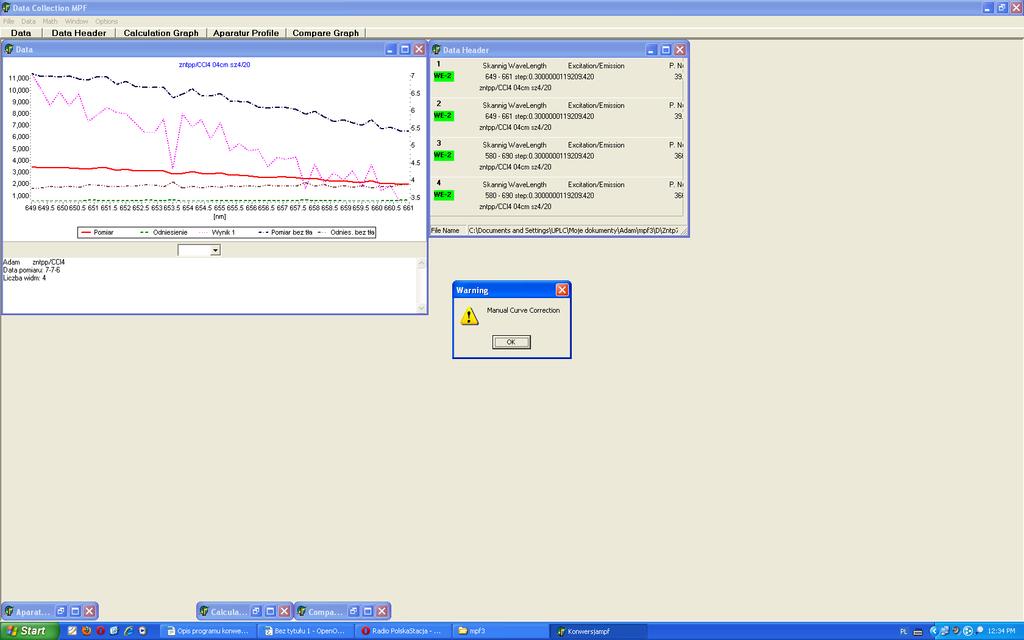

3 Podstawowe operacje Wczytywanie danych Z górnego menu wybieramy zakładkę File, a następnie funkcję open. Po ukazaniu się okna dialogowego wybieramy określony plik z danymi i klikamy otwórz. Po wykonaniu powyższej operacji, początkowe okno programu zmieni wygląd. Zamykamy okno popup Warning klikając OK. Przegląd wyników W oknie Data header znajdują się opisy wszystkich widm znajdujących się w wczytanym pliku. W przedstawionym przykładzie, we wczytanym pliku, znajdują się cztery (1-4) widma emisji (WE). Z każdego z widm można odczytać (wpisany przed wykonaniem pomiarów w programie es2 komentarz, wybrany zakres długości fal emisji, długość fali wzbudzenia oraz krok (step) z jakim mierzone było widmo). Po wybraniu myszą danego widma odpowiednie dane pojawią się w oknie Data. 3

4 Okno Data podzielone jest na trzy obszary, patrząc od góry: (i) rysunek widma, (ii) numer wybranego widma z pliku, (iii) dane na temat parametrów pomiaru. Na wykresie zamiast jednej krzywej można zauważyć ich pięć: Pomiar oryginalnie zmierzone dane, Pomiar bez tła Pomiar z odjętym tłem, Odniesienie pomiar intensywności światła wzbudzającego, rejestrowany za pomocą fotopowielacza nr 2, Odnies. bez tła Odniesienie z odjętym tłem, Wynik Pomiar bez tła podzielony przez Odniesienie bez tła. Klikając prawym przyciskiem myszy (PPM) na polu wykresu otrzymamy menu, w którym możemy wyłączyć niechciane krzywe. Dodawanie widm do analizy Aby dodać wybrane widmo emisji do analizy, klikamy na polu wykresu PPM i z menu kontekstowego wybieramy Add to calculation. Pojawi się wówczas okno, z którego można wybrać, którą krzywą z danego numeru widma można wybrać do analizy. Po dokonaniu wyboru otwiera się okno Calculation Graph. W oknie tym można odczytywać wartości intensywności emisji dla danej długości fali (dół rysunku), wyznaczyć pole powierzchni pod krzywą w podanym zakresie długości fal (dół rysunku), odczytać pole powierzchni pod krzywą z całego zakresu widma (pod legendą), normować widma i wykonywać na nich proste obliczenia (menu z górnego paska), dodać do okna Compare graph (PPM), wyczyścić dane (PPM i zakładka u góry wykresu), wydrukować rysunek (PPM). Aby dodać kolejne widmo lub widma należy przejść do okna Data oraz Data header i powtórzyć dla kolejnych wybranych widm powyższą operację. 4

5 Odczyt wartości intensywności emisji Odczyt wartości intensywności emisji dla danej długości fali można dokonać w oknie Calculation graph. W polu z numerem 1 widoczna jest długość fali, na której ustawiony jest kursor 4, który śledzi położenie myszki. W polu numer 2 można wybrać, dla którego widma (jeśli jest ich więcej na rysunku w przykładzie jest tylko jedno widmo) dokonywany jest odczyt wartości intensywności emisji Wyznaczanie pola powierzchni pod krzywą Pole powierzchni pod krzywą w całym zakresie długości fali pokazane jest przy legendzie 1. Istnieje możliwość wyznaczenia pola w podanym przez użytkownika zakresie długości fali wystarczy wpisać w pole numer 3 i 4 początkową i końcową długość fali z wybranego zakresu (np. 630 i 680), a następnie wcisnąć przycisk 2. Wówczas przy legendzie na samym rysunku pojawi się informacja o wybranym zakresie i wyliczonym polu

6 Normowanie widm Funkcji normowania jest kilka w zależności od tego do czego normujemy. Po uaktywnieniu okna Calculation Graph w menu głównym programu pojawia się pozycja Math i pięć możliwości z czego trzy pierwsze są interesujące. (1) Amplitude normowanie do amplitudy, tzn, ze każde z widm dzielone jest przez największą wartość (dla danego widma) intensywności emisji. (2) WaveLength normowanie na konkretnej długości fali. Normowania dokonujemy w następujący sposób: (i) uaktywniamy Calculation Graph, (ii) ustawiamy kursor na żądanej długości fali, (iii) wciskamy klawisz Shift na klawiaturze, (iv) trzymając wciśnięty klawisz myszą przechodzimy do menu Math i wybieramy odpowiednia pozycję, bądź wciskamy przycisk Norm Data znajdujący się w dolnym pasku pod wykresem. Zamiana długości fal na centymetry odwrotne Zamianę skali wyrażonej w długościach fal (nm) na skale w centymetrach odwrotnych (cm -1 ) dokonuje się przy aktywnym oknie Calculation Graph z menu głównego. 6
