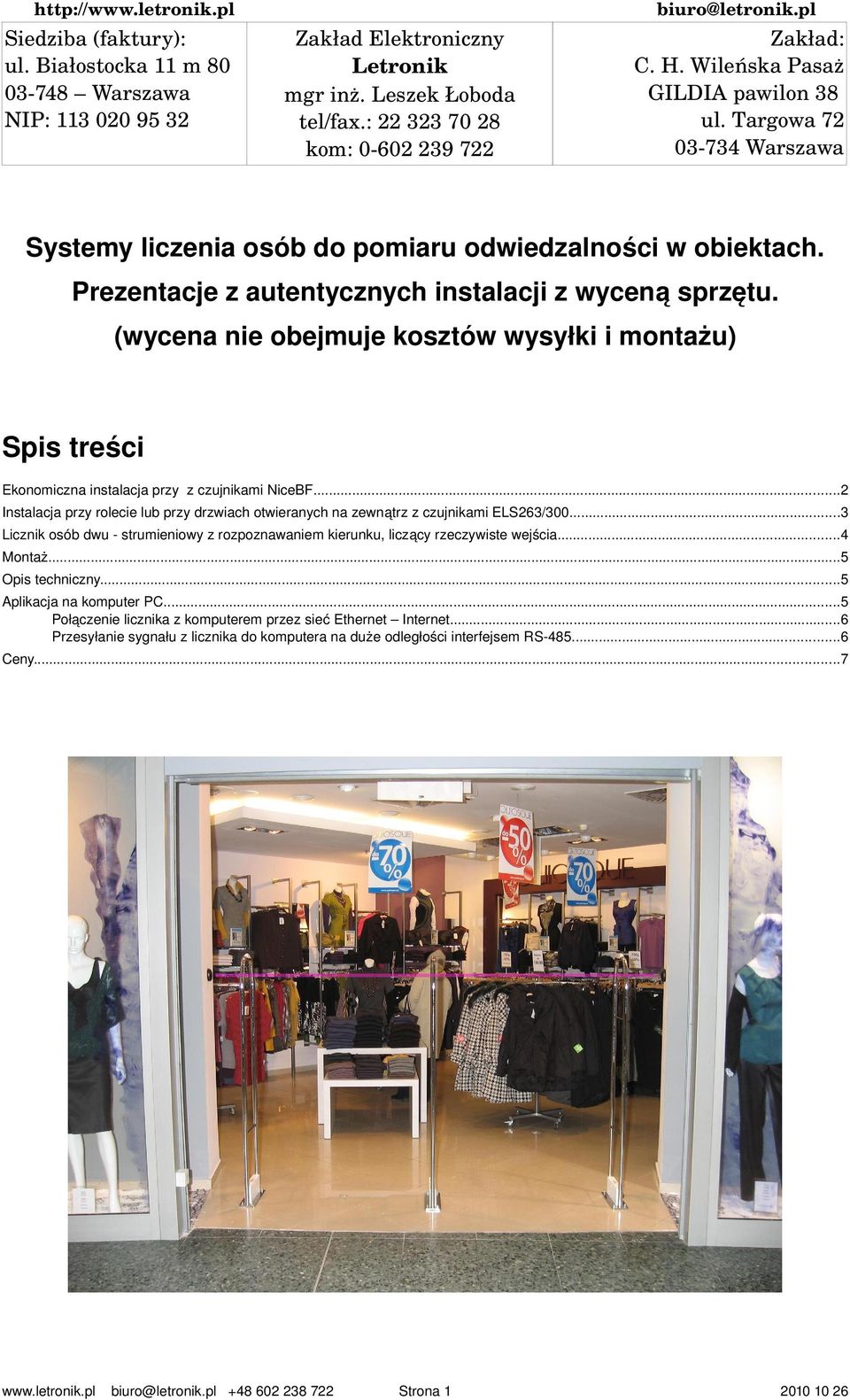

1 Siedziba (faktury): ul. Białostocka m Warszawa NIP: Zakład Elektroniczny Letronik mgr inż. Leszek Łoboda tel/fax.: kom: biuro@letronik.pl Zakład: C. H. Wileńska Pasaż GILDIA pawilon 38 ul. Targowa Warszawa Systemy liczenia osób do pomiaru odwiedzalności w obiektach. Prezentacje z autentycznych instalacji z wyceną sprzętu. (wycena nie obejmuje kosztów wysyłki i montażu) Spis treści Ekonomiczna instalacja przy z czujnikami NiceBF...2 Instalacja przy rolecie lub przy drzwiach otwieranych na zewnątrz z czujnikami ELS263/ Licznik osób dwu strumieniowy z rozpoznawaniem kierunku, liczący rzeczywiste wejścia...4 Montaż...5 Opis techniczny...5 Aplikacja na komputer PC...5 Połączenie licznika z komputerem przez sieć Ethernet Internet...6 Przesyłanie sygnału z licznika do komputera na duże odległości interfejsem RS Ceny...7 Strona

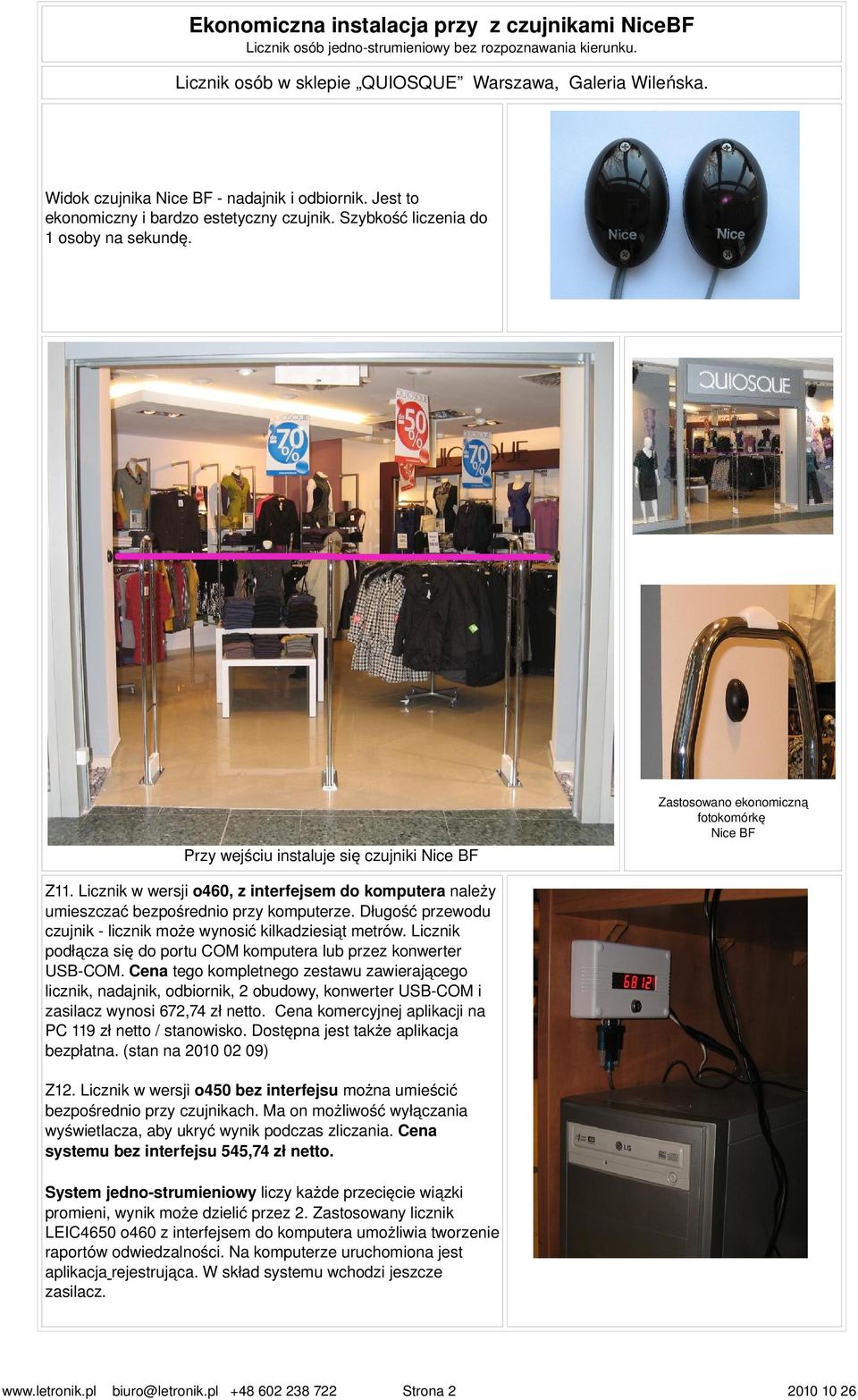

2 Ekonomiczna instalacja przy z czujnikami NiceBF Licznik osób jedno strumieniowy bez rozpoznawania kierunku. Licznik osób w sklepie QUIOSQUE Warszawa, Galeria Wileńska. Widok czujnika Nice BF nadajnik i odbiornik. Jest to ekonomiczny i bardzo estetyczny czujnik. Szybkość liczenia do osoby na sekundę. Zastosowano ekonomiczną fotokomórkę Nice BF Przy wejściu instaluje się czujniki Nice BF Z. Licznik w wersji o460, z interfejsem do komputera należy umieszczać bezpośrednio przy komputerze. Długość przewodu czujnik licznik może wynosić kilkadziesiąt metrów. Licznik podłącza się do portu COM komputera lub przez konwerter USB COM. Cena tego kompletnego zestawu zawierającego licznik, nadajnik, odbiornik, 2 obudowy, konwerter USB COM i zasilacz wynosi 672,74 zł netto. Cena komercyjnej aplikacji na PC 9 zł netto / stanowisko. Dostępna jest także aplikacja bezpłatna. (stan na ) Z2. Licznik w wersji o450 bez interfejsu można umieścić bezpośrednio przy czujnikach. Ma on możliwość wyłączania wyświetlacza, aby ukryć wynik podczas zliczania. Cena systemu bez interfejsu 545,74 zł netto. System jedno strumieniowy liczy każde przecięcie wiązki promieni, wynik może dzielić przez 2. Zastosowany licznik LEIC4650 o460 z interfejsem do komputera umożliwia tworzenie raportów odwiedzalności. Na komputerze uruchomiona jest aplikacja rejestrująca. W skład systemu wchodzi jeszcze zasilacz. Strona

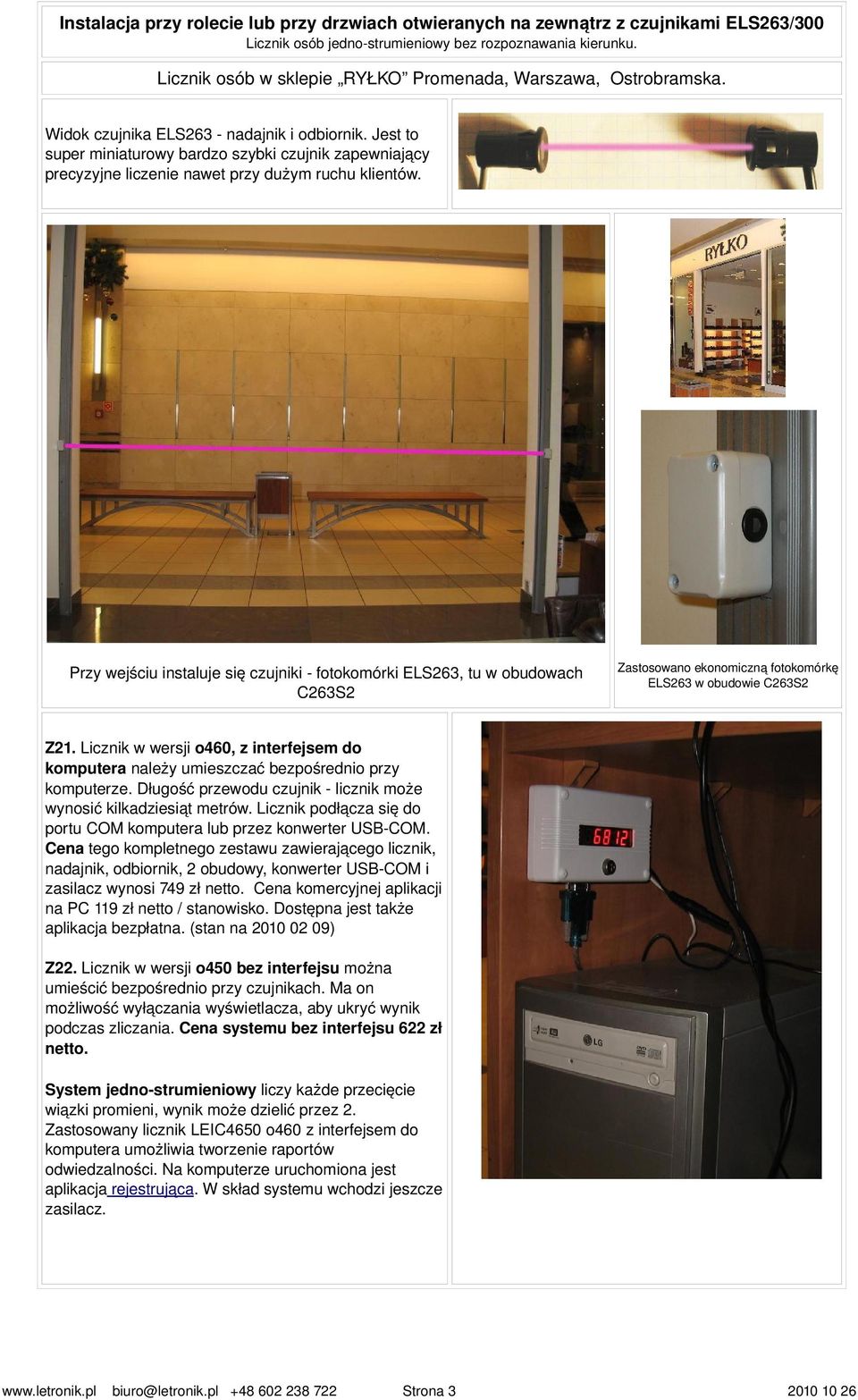

3 Instalacja przy rolecie lub przy drzwiach otwieranych na zewnątrz z czujnikami ELS263/300 Licznik osób jedno strumieniowy bez rozpoznawania kierunku. Licznik osób w sklepie RYŁKO Promenada, Warszawa, Ostrobramska. Widok czujnika ELS263 nadajnik i odbiornik. Jest to super miniaturowy bardzo szybki czujnik zapewniający precyzyjne liczenie nawet przy dużym ruchu klientów. Przy wejściu instaluje się czujniki fotokomórki ELS263, tu w obudowach C263S2 Zastosowano ekonomiczną fotokomórkę ELS263 w obudowie C263S2 Z2. Licznik w wersji o460, z interfejsem do komputera należy umieszczać bezpośrednio przy komputerze. Długość przewodu czujnik licznik może wynosić kilkadziesiąt metrów. Licznik podłącza się do portu COM komputera lub przez konwerter USB COM. Cena tego kompletnego zestawu zawierającego licznik, nadajnik, odbiornik, 2 obudowy, konwerter USB COM i zasilacz wynosi 749 zł netto. Cena komercyjnej aplikacji na PC 9 zł netto / stanowisko. Dostępna jest także aplikacja bezpłatna. (stan na ) Z22. Licznik w wersji o450 bez interfejsu można umieścić bezpośrednio przy czujnikach. Ma on możliwość wyłączania wyświetlacza, aby ukryć wynik podczas zliczania. Cena systemu bez interfejsu 622 zł netto. System jedno strumieniowy liczy każde przecięcie wiązki promieni, wynik może dzielić przez 2. Zastosowany licznik LEIC4650 o460 z interfejsem do komputera umożliwia tworzenie raportów odwiedzalności. Na komputerze uruchomiona jest aplikacja rejestrująca. W skład systemu wchodzi jeszcze zasilacz. Strona

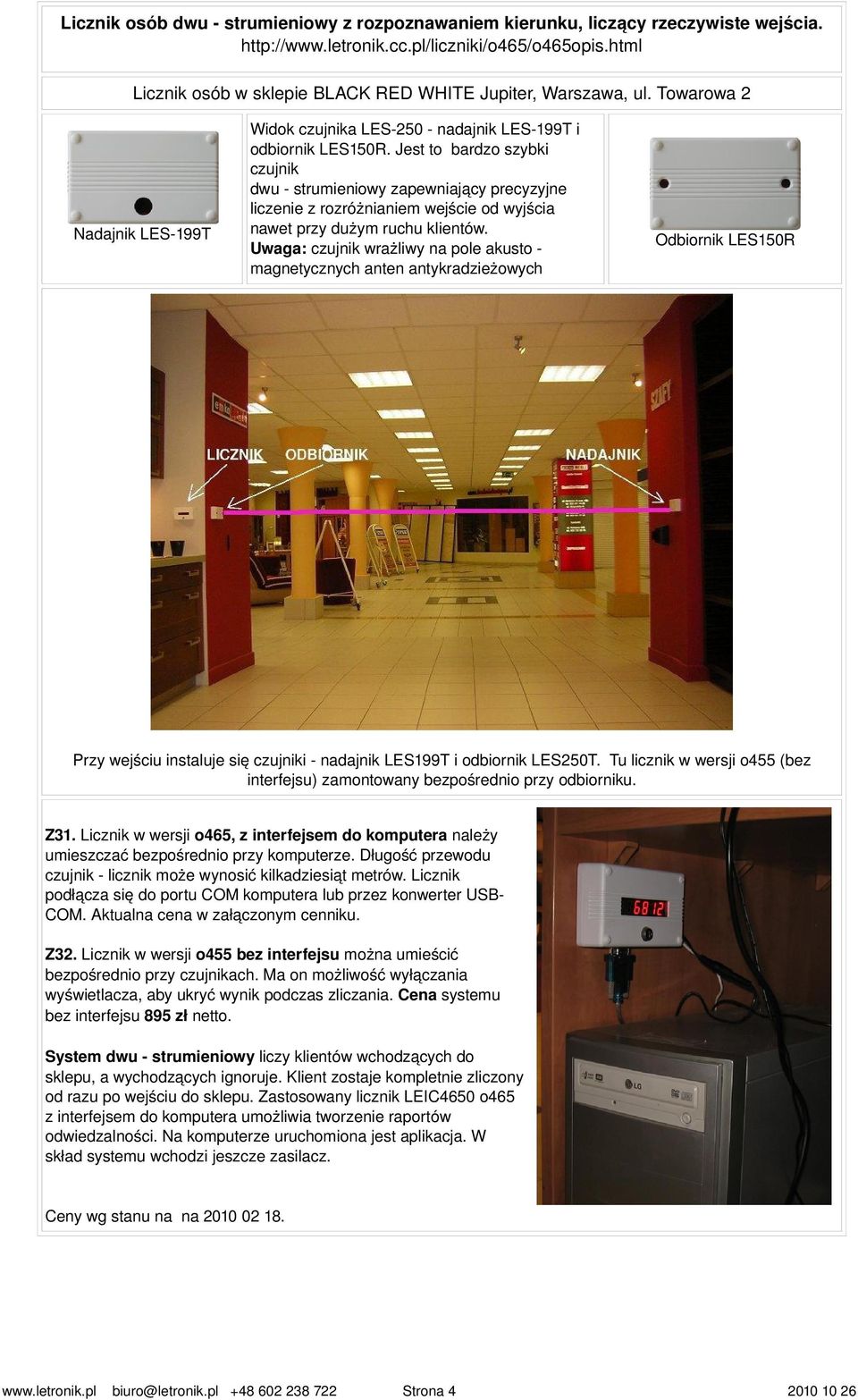

4 Licznik osób dwu strumieniowy z rozpoznawaniem kierunku, liczący rzeczywiste wejścia. Licznik osób w sklepie BLACK RED WHITE Jupiter, Warszawa, ul. Towarowa 2 Nadajnik LES 99T Widok czujnika LES 250 nadajnik LES 99T i odbiornik LES50R. Jest to bardzo szybki czujnik dwu strumieniowy zapewniający precyzyjne liczenie z rozróżnianiem wejście od wyjścia nawet przy dużym ruchu klientów. Uwaga: czujnik wrażliwy na pole akusto magnetycznych anten antykradzieżowych Odbiornik LES50R Przy wejściu instaluje się czujniki nadajnik LES99T i odbiornik LES250T. Tu licznik w wersji o455 (bez interfejsu) zamontowany bezpośrednio przy odbiorniku. Z3. Licznik w wersji o465, z interfejsem do komputera należy umieszczać bezpośrednio przy komputerze. Długość przewodu czujnik licznik może wynosić kilkadziesiąt metrów. Licznik podłącza się do portu COM komputera lub przez konwerter USB COM. Aktualna cena w załączonym cenniku. Z32. Licznik w wersji o455 bez interfejsu można umieścić bezpośrednio przy czujnikach. Ma on możliwość wyłączania wyświetlacza, aby ukryć wynik podczas zliczania. Cena systemu bez interfejsu 895 zł netto. System dwu strumieniowy liczy klientów wchodzących do sklepu, a wychodzących ignoruje. Klient zostaje kompletnie zliczony od razu po wejściu do sklepu. Zastosowany licznik LEIC4650 o465 z interfejsem do komputera umożliwia tworzenie raportów odwiedzalności. Na komputerze uruchomiona jest aplikacja. W skład systemu wchodzi jeszcze zasilacz. Ceny wg stanu na na Strona

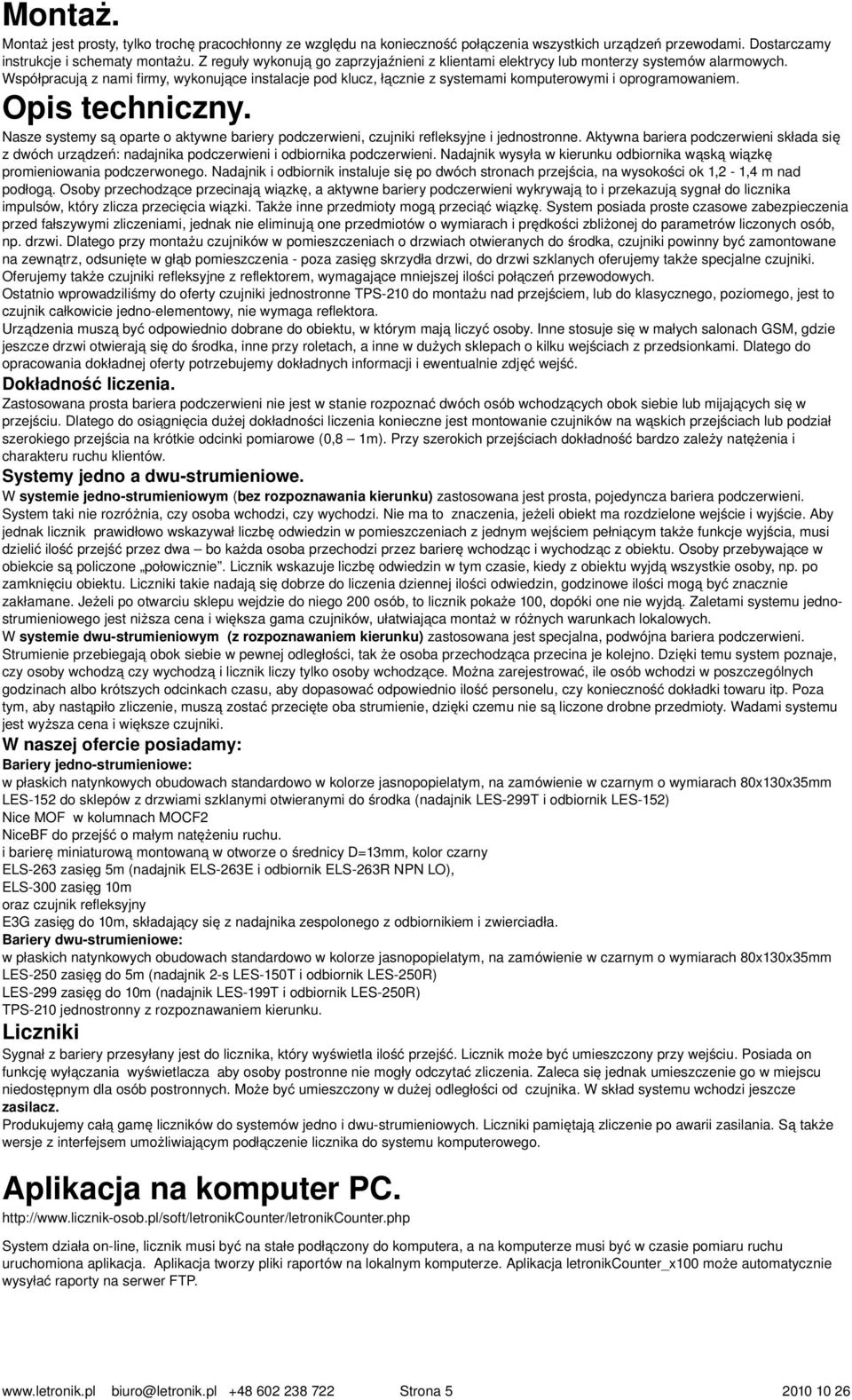

5 Montaż. Montaż jest prosty, tylko trochę pracochłonny ze względu na konieczność połączenia wszystkich urządzeń przewodami. Dostarczamy instrukcje i schematy montażu. Z reguły wykonują go zaprzyjaźnieni z klientami elektrycy lub monterzy systemów alarmowych. Współpracują z nami firmy, wykonujące instalacje pod klucz, łącznie z systemami komputerowymi i oprogramowaniem. Opis techniczny. Nasze systemy są oparte o aktywne bariery podczerwieni, czujniki refleksyjne i jednostronne. Aktywna bariera podczerwieni składa się z dwóch urządzeń: nadajnika podczerwieni i odbiornika podczerwieni. Nadajnik wysyła w kierunku odbiornika wąską wiązkę promieniowania podczerwonego. Nadajnik i odbiornik instaluje się po dwóch stronach przejścia, na wysokości ok,2,4 m nad podłogą. Osoby przechodzące przecinają wiązkę, a aktywne bariery podczerwieni wykrywają to i przekazują sygnał do licznika impulsów, który zlicza przecięcia wiązki. Także inne przedmioty mogą przeciąć wiązkę. System posiada proste czasowe zabezpieczenia przed fałszywymi zliczeniami, jednak nie eliminują one przedmiotów o wymiarach i prędkości zbliżonej do parametrów liczonych osób, np. drzwi. Dlatego przy montażu czujników w pomieszczeniach o drzwiach otwieranych do środka, czujniki powinny być zamontowane na zewnątrz, odsunięte w głąb pomieszczenia poza zasięg skrzydła drzwi, do drzwi szklanych oferujemy także specjalne czujniki. Oferujemy także czujniki refleksyjne z reflektorem, wymagające mniejszej ilości połączeń przewodowych. Ostatnio wprowadziliśmy do oferty czujniki jednostronne TPS 20 do montażu nad przejściem, lub do klasycznego, poziomego, jest to czujnik całkowicie jedno elementowy, nie wymaga reflektora. Urządzenia muszą być odpowiednio dobrane do obiektu, w którym mają liczyć osoby. Inne stosuje się w małych salonach GSM, gdzie jeszcze drzwi otwierają się do środka, inne przy roletach, a inne w dużych sklepach o kilku wejściach z przedsionkami. Dlatego do opracowania dokładnej oferty potrzebujemy dokładnych informacji i ewentualnie zdjęć wejść. Dokładność liczenia. Zastosowana prosta bariera podczerwieni nie jest w stanie rozpoznać dwóch osób wchodzących obok siebie lub mijających się w przejściu. Dlatego do osiągnięcia dużej dokładności liczenia konieczne jest montowanie czujników na wąskich przejściach lub podział szerokiego przejścia na krótkie odcinki pomiarowe (0,8 m). Przy szerokich przejściach dokładność bardzo zależy natężenia i charakteru ruchu klientów. Systemy jedno a dwu strumieniowe. W systemie jedno strumieniowym (bez rozpoznawania kierunku) zastosowana jest prosta, pojedyncza bariera podczerwieni. System taki nie rozróżnia, czy osoba wchodzi, czy wychodzi. Nie ma to znaczenia, jeżeli obiekt ma rozdzielone wejście i wyjście. Aby jednak licznik prawidłowo wskazywał liczbę odwiedzin w pomieszczeniach z jednym wejściem pełniącym także funkcje wyjścia, musi dzielić ilość przejść przez dwa bo każda osoba przechodzi przez barierę wchodząc i wychodząc z obiektu. Osoby przebywające w obiekcie są policzone połowicznie. Licznik wskazuje liczbę odwiedzin w tym czasie, kiedy z obiektu wyjdą wszystkie osoby, np. po zamknięciu obiektu. Liczniki takie nadają się dobrze do liczenia dziennej ilości odwiedzin, godzinowe ilości mogą być znacznie zakłamane. Jeżeli po otwarciu sklepu wejdzie do niego 200 osób, to licznik pokaże 00, dopóki one nie wyjdą. Zaletami systemu jedno strumieniowego jest niższa cena i większa gama czujników, ułatwiająca montaż w różnych warunkach lokalowych. W systemie dwu strumieniowym (z rozpoznawaniem kierunku) zastosowana jest specjalna, podwójna bariera podczerwieni. Strumienie przebiegają obok siebie w pewnej odległości, tak że osoba przechodząca przecina je kolejno. Dzięki temu system poznaje, czy osoby wchodzą czy wychodzą i licznik liczy tylko osoby wchodzące. Można zarejestrować, ile osób wchodzi w poszczególnych godzinach albo krótszych odcinkach czasu, aby dopasować odpowiednio ilość personelu, czy konieczność dokładki towaru itp. Poza tym, aby nastąpiło zliczenie, muszą zostać przecięte oba strumienie, dzięki czemu nie są liczone drobne przedmioty. Wadami systemu jest wyższa cena i większe czujniki. W naszej ofercie posiadamy: Bariery jedno strumieniowe: w płaskich natynkowych obudowach standardowo w kolorze jasnopopielatym, na zamówienie w czarnym o wymiarach 80x30x35mm LES 52 do sklepów z drzwiami szklanymi otwieranymi do środka (nadajnik LES 299T i odbiornik LES 52) Nice MOF w kolumnach MOCF2 NiceBF do przejść o małym natężeniu ruchu. i barierę miniaturową montowaną w otworze o średnicy D=3mm, kolor czarny ELS 263 zasięg 5m (nadajnik ELS 263E i odbiornik ELS 263R NPN LO), ELS 300 zasięg 0m oraz czujnik refleksyjny E3G zasięg do 0m, składający się z nadajnika zespolonego z odbiornikiem i zwierciadła. Bariery dwu strumieniowe: w płaskich natynkowych obudowach standardowo w kolorze jasnopopielatym, na zamówienie w czarnym o wymiarach 80x30x35mm LES 250 zasięg do 5m (nadajnik 2 s LES 50T i odbiornik LES 250R) LES 299 zasięg do 0m (nadajnik LES 99T i odbiornik LES 250R) TPS 20 jednostronny z rozpoznawaniem kierunku. Liczniki Sygnał z bariery przesyłany jest do licznika, który wyświetla ilość przejść. Licznik może być umieszczony przy wejściu. Posiada on funkcję wyłączania wyświetlacza aby osoby postronne nie mogły odczytać zliczenia. Zaleca się jednak umieszczenie go w miejscu niedostępnym dla osób postronnych. Może być umieszczony w dużej odległości od czujnika. W skład systemu wchodzi jeszcze zasilacz. Produkujemy całą gamę liczników do systemów jedno i dwu strumieniowych. Liczniki pamiętają zliczenie po awarii zasilania. Są także wersje z interfejsem umożliwiającym podłączenie licznika do systemu komputerowego. Aplikacja na komputer PC. osob.pl/soft/letronikcounter/letronikcounter.php System działa on line, licznik musi być na stałe podłączony do komputera, a na komputerze musi być w czasie pomiaru ruchu uruchomiona aplikacja. Aplikacja tworzy pliki raportów na lokalnym komputerze. Aplikacja letronikcounter_x00 może automatycznie wysyłać raporty na serwer FTP. Strona

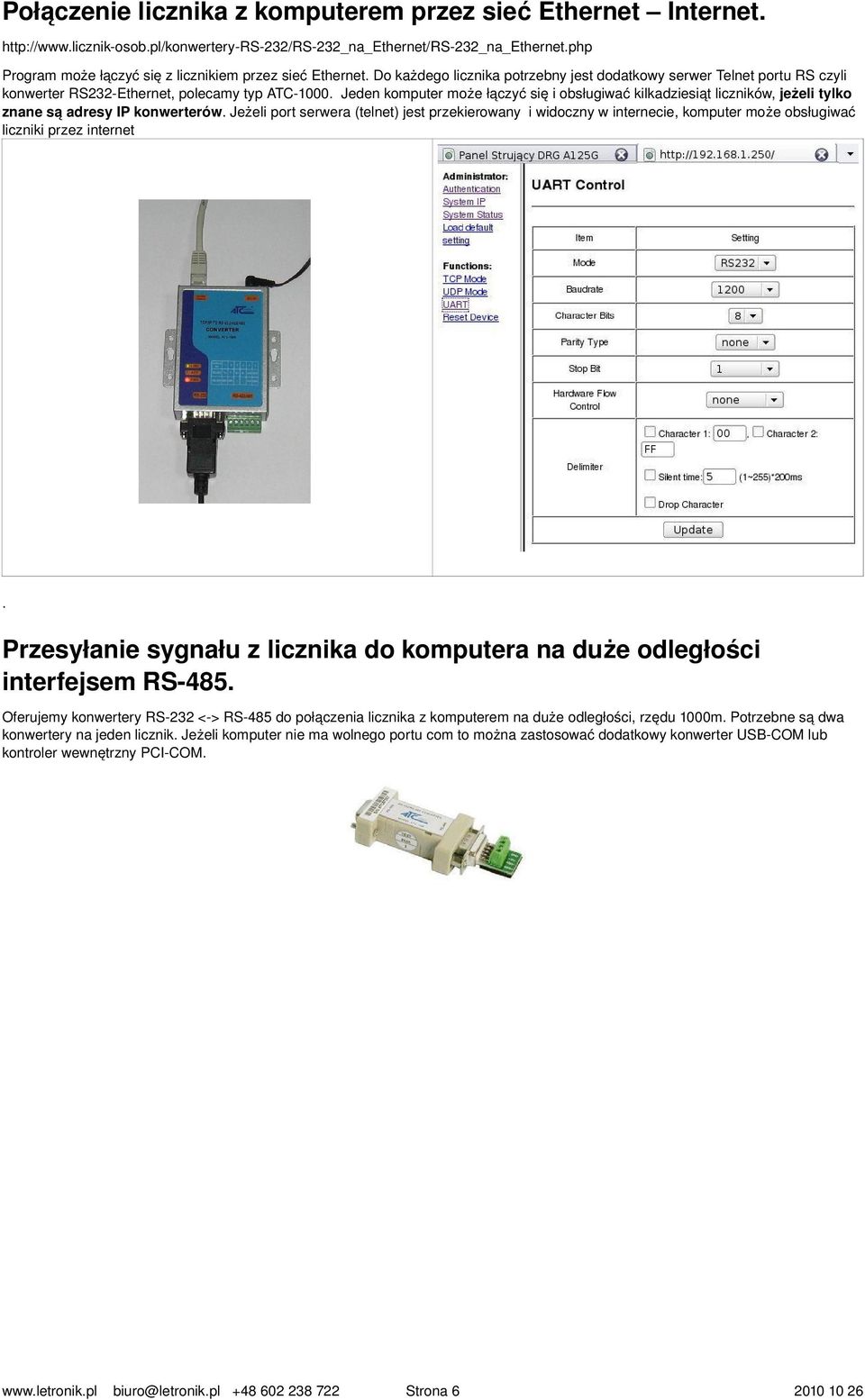

6 Połączenie licznika z komputerem przez sieć Ethernet Internet. osob.pl/konwertery RS 232/RS 232_na_Ethernet/RS 232_na_Ethernet.php Program może łączyć się z licznikiem przez sieć Ethernet. Do każdego licznika potrzebny jest dodatkowy serwer Telnet portu RS czyli konwerter RS232 Ethernet, polecamy typ ATC 000. Jeden komputer może łączyć się i obsługiwać kilkadziesiąt liczników, jeżeli tylko znane są adresy IP konwerterów. Jeżeli port serwera (telnet) jest przekierowany i widoczny w internecie, komputer może obsługiwać liczniki przez internet. Przesyłanie sygnału z licznika do komputera na duże odległości interfejsem RS 485. Oferujemy konwertery RS 232 < > RS 485 do połączenia licznika z komputerem na duże odległości, rzędu 000m. Potrzebne są dwa konwertery na jeden licznik. Jeżeli komputer nie ma wolnego portu com to można zastosować dodatkowy konwerter USB COM lub kontroler wewnętrzny PCI COM. Strona

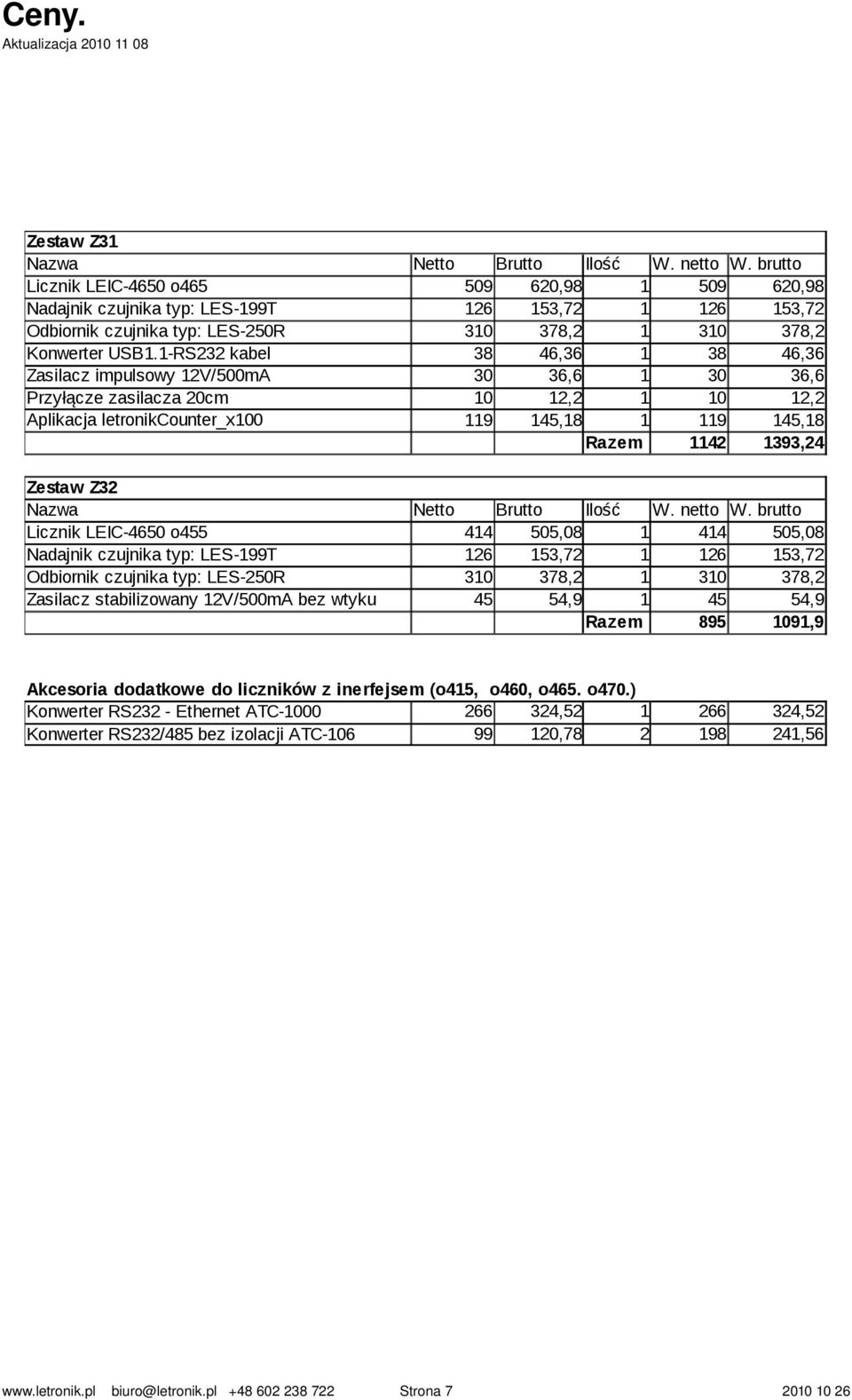

7 Ceny. Aktualizacja Zestaw Z3 Nazwa Licznik LEIC-4650 o465 Nadajnik czujnika typ: LES-99T Odbiornik czujnika typ: LES-250R Konwerter USB.-RS232 kabel Zasilacz impulsowy 2V/500mA Przyłącze zasilacza 20cm Aplikacja letronikcounter_x00 Zestaw Z32 Nazwa Licznik LEIC-4650 o455 Nadajnik czujnika typ: LES-99T Odbiornik czujnika typ: LES-250R Zasilacz stabilizowany 2V/500mA bez wtyku Netto Netto Brutto Ilość W. netto W. brutto 620, ,98 53, , , ,36 36, ,6 2,2 0 2,2 45,8 9 45,8 Razem ,24 Brutto Ilość W. netto W. brutto , , , , , ,9 Razem ,9 Akcesoria dodatkowe do liczników z inerfejsem (o45, o460, o465. o470.) ,52 Konwerter RS232 - Ethernet ATC ,78 2 Konwerter RS232/485 bez izolacji ATC-06 Strona ,52 24,
