1 Winbeam/s Doorbeam/s Cyfrowe bariery podczerwieni zewnętrzne do zabezpieczenia drzwi i okien Bariery Winbeam/s i Doorbeam/s są idealnym rozwiązaniem dla zapewnienia ochrony zarówno obiektów mieszkalnych jak i przemysłowych. Szeroki wybór i dostępność w kilku kolorach i wymiarach, również na zamówienie, a także elegancki design i funkcjonalna budowa pozwalają na doskonałe wkomponowanie tych barier w każdy styl architektoniczny.

2 Tecnoalarm technologia Dzięki technologii RSC w każdym czasie i miejscu niezależnie od dostępności instalacji możliwe jest monitorowanie wszystkich komponentów systemu alarmowego poprzez zdalne połączenie. Możliwość ustawiania i kalibracji wszystkich parametrów na odległość przekłada się na zwiększenie efektywności, oszczędza czas i koszty w trakcie instalacji jak i konserwacji a ponadto daje możliwość ciągłego monitorowania funkcjonowania barier 24h/dobę. Linie Konfiguracja Programowanie Skonfigurowanie ustawień bariery może zostać wykonane zdalnie poprzez oprogramowanie na komputerze. Oprogramowanie pozwala na ustawienie wszystkich parametrów pracy bariery w jednym oknie w tym: wybór trybu ochrony, orientacji wiązek (decyduje położenie wyprowadzenia przewodu), aktywowanie, dezaktywowanie wiązek, moc wiązek oraz zdefiniowanie czasu naruszenia. Linie Monitor Monitor pracy Monitor pracy pokazuje status i bieżący stan funkcjonowania bariery. Monitorowane są poszczególne wiązki podczerwieni wraz ze wskazaniem naruszeń na przebiegu czasowym oraz wiązki wykluczone. Synchronizacja Tryb Synchronizacja Bariera składa się z kolumny nadajnika i odbiornika, które w zależności od modelu mają od 2 do 8 wiązek przy czym każda złożona jest z dwóch promieni podczerwonych. Wiązki promieniowania IR emitowane z nadajnika do odbiornika są przełączane synchronicznie tj poszczególne wiązki są załączane naprzemiennie z dużą częstotliwością. Unikatowym mechanizmem synchronizacji Tecnoalarm steruje centrala alarmowa a nie indywidualnie bariera dzięki czemu w systemie może funkcjonować kilka barier. Zabezpiecza to poszczególne bariery przed ewentualnymi interferencjami z sąsiedniej pary barier Winbeam/s czy Doorbeam/s. Tryb Synch. Tryb wielokrotny Sy.

3 Dziennik Zdarzenia Dziennik zdarzeń Dziennik zdarzeń zawiera spis alarmów powiązanych z barierami ze wskazaniem ile i które wiązki zostały naruszone. Każda wiązka jest numerowana co umożliwia analizę i ocenę danego zdarzenia alarmowego. Zdarzenia są rejestrowane w odwrotnej kolejności chronologicznej ze wskazaniem daty i czasu wystąpienia. WINBEAM/S 60 WINBEAM/S 80 WINBEAM/S 105 WINBEAM/S 130

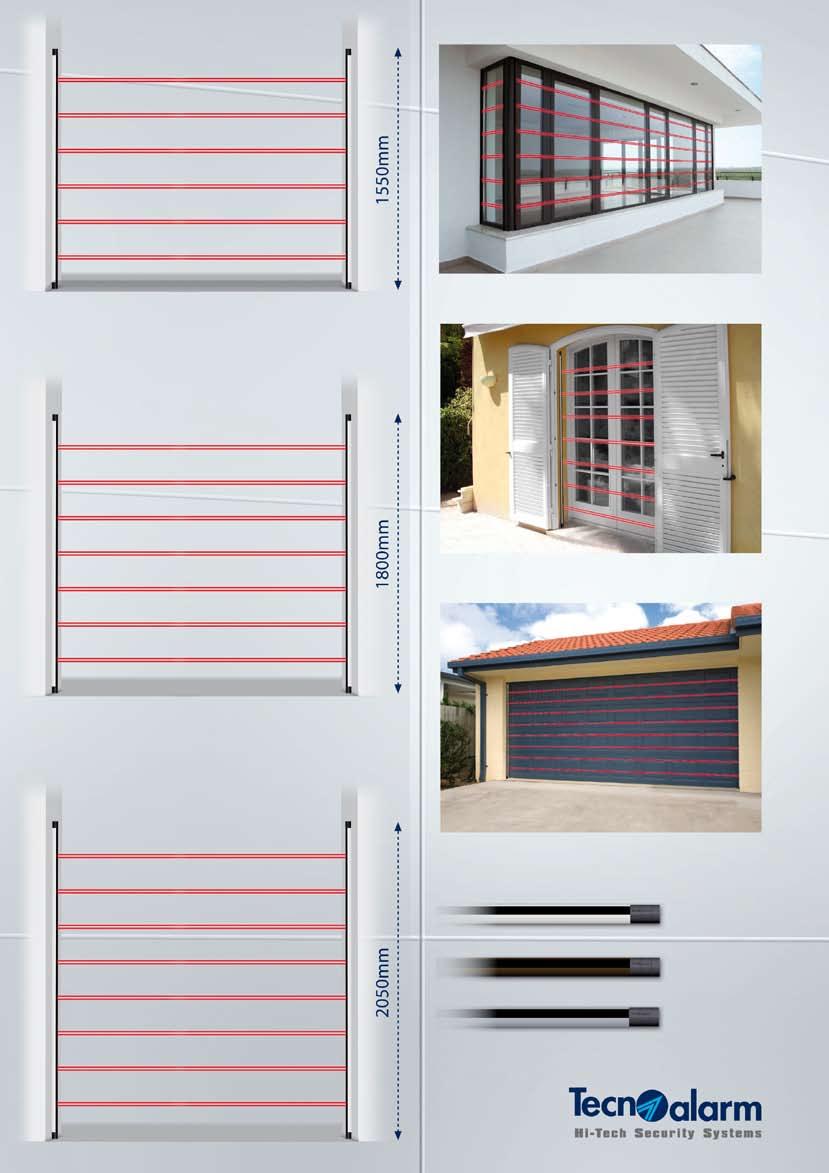

4 DOORBEAM/S 155 DOORBEAM/S 180 DOORBEAM/S 205 Biały Brązowy Szary metalik

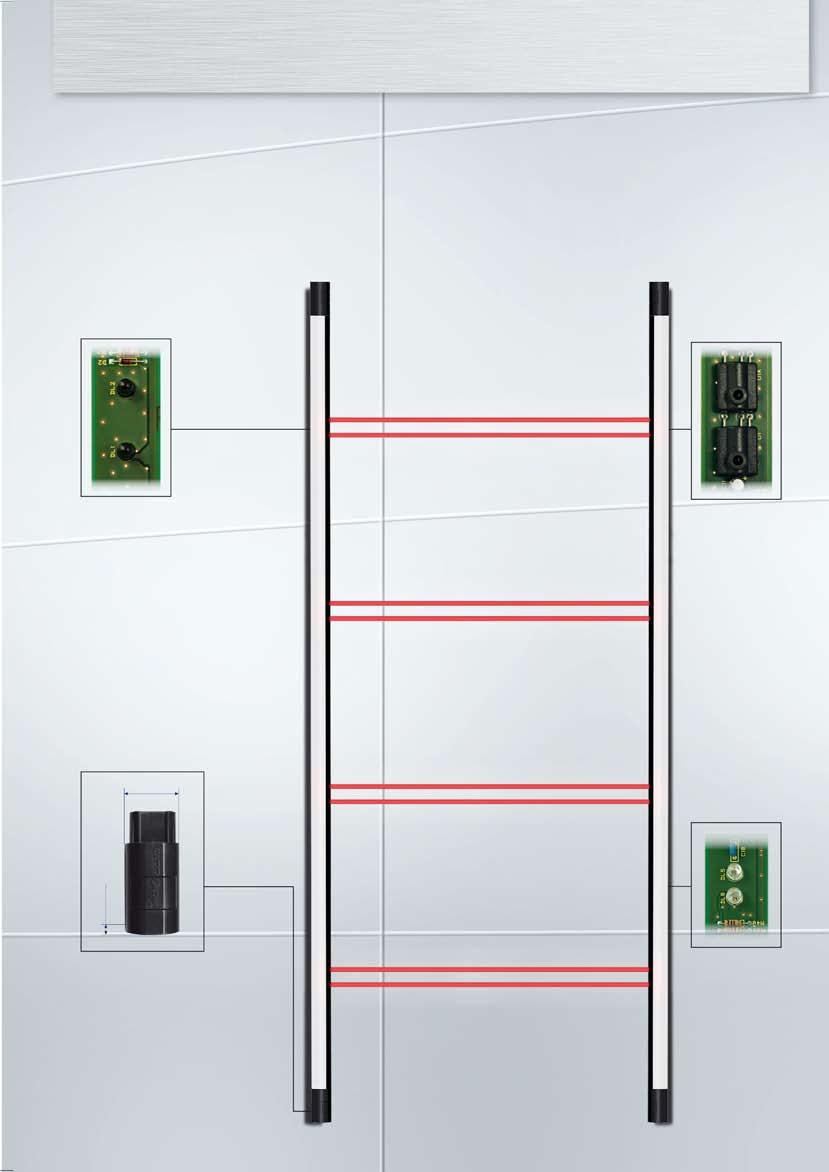

5 Ogólny opis i charakterystyka Bariery Winbeam/s i Doorbeam/s zostały zaprojektowane by sprostać wymogom zabezpieczenia mieszkań, domów i innego rodzaju budynków. Te wysoce profesjonalne urządzenia z wieloma opcjami konfiguracji są zarazem łatwe w instalacji i mogą być w pełni zarządzane zdalnie dzięki czemu są w stanie spełnić każde wymagania użytkownika. Nadajnik IR Każda z wiązek emitowanych przez nadajnik bariery składa się z dwóch niezależnych a równoległych promieni. Alarm jest wykrywany jeżeli oba promienie zostaną naruszone równocześnie. Odległość 19mm pomiędzy dwoma promieniami wiązki pozwala rozróżnić bardzo małe obiekty przez co zminimalizowane jest ryzyko występowania fałszywych alarmów. Odbiornik IR Wyposażony jest w układ skupiający promieniowanie i filtr optyczny ograniczający wpływ innych źródeł promieniowania L. 25mm P. 19mm Okablowanie Pomiędzy kolumnami TX i RX oraz do centrali poprowadzone jest 3 żyłowe połączenie. Dwa przewody zapewniają zasilanie, trzeci to przewód magistrali szeregowej. Specjalne plastykowe osłonki na obu krańcach kolumn służą do montażu bariery do podłoża i zapewniają maskowanie wyprowadzeń przewodów.

6 MODELE WYMIARY (L x H x D) WAGA WIĄZKI brązowy KOLOR - SYMBOL biały szary metalik WINBEAM/S x 600 x 19 mm 1kg 2 F102WINBS60 F102WINBS60BI F102WINBS60GR WINBEAM/S x 800 x 19 mm 1.2kg 3 F102WINBS80 F102WINBS80BI F102WINBS80GR WINBEAM/S x 1050 x 19 mm 1.4kg 4 F102WINBS105 F102WINBS105BI F102WINBS105GR WINBEAM/S x 1300 x 19 mm 1.8kg 5 F102WINBS130 F102WINBS130BI F102WINBS130GR WINBEAM/S x 1550 x 19 mm 2kg 6 F102WINBS155 F102WINBS155BI F102WINBS155GR WINBEAM/S x 1800 x 19 mm 2.2kg 7 F102WINBS180 F102WINBS180BI F102WINBS180GR WINBEAM/S x 2050 x 19 mm 2.4kg 8 F102WINBS200 F102WINBS200BI F102WINBS200GR Moc wiązki Programowalne 3 poziomy (4m,8m lub 16m) PROGRAMOWANIE Położenie okablowania Wiązki Czas reakcji Detekcja alarmu 2 pozycje Aktywowanie/dezaktywowanie każdej z wiązek Programowalne 2 ustawienia Programowalne 4 tryby POŁĄCZENIE Typ wyjścia Przewód w zestawie Okablowanie Synchronizacja LiniaBus Długość 6m 3 przewodowe (2 zasilanie + 1 sygnał) Automatyczna cyfrowa ZASILANIE Zakres napięcia Napięcie znamionowe 9.5V ~14.5V DC 12VDC Parametry fizyczne Obudowa Temperatura pracy Klasa Anodowane aluminium -10 O C~+40 O C Klasa ochrony IP52 Klasa środowiskowa II (EN ) MODEL min. TX max w czuwaniu RX w alarmie WINBEAM/S mA 16.6mA 10mA 18mA WINBEAM/S mA 19mA 11mA 19mA POBÓR PRĄDU WINBEAM/S mA 21.5mA 12mA 20mA WINBEAM/S mA 24mA 13mA 21mA WINBEAM/S mA 26.5mA 14mA 22mA WINBEAM/S mA 29mA 15mA 23mA WINBEAM/S mA 31.5mA 16mA 24mA Kompatybilność: bariery Winbeam/s, Doorbeam/s są kompatybilne ze wszystkimi urządzeniami wyposażonymi w złącze LiniaBus. Dostępność pod wymiar: bariery Winbeam/s, Doorbeam/s mogą być wykonane na zamówienie w wymiarze z przedziału 535mm do 2888mm. ul.gen.józefa Sowińskiego Szczecin tel fax tel. kom
