KURTYNA LED 31 LIGHT - budowa i zastosowanie

Transkrypt

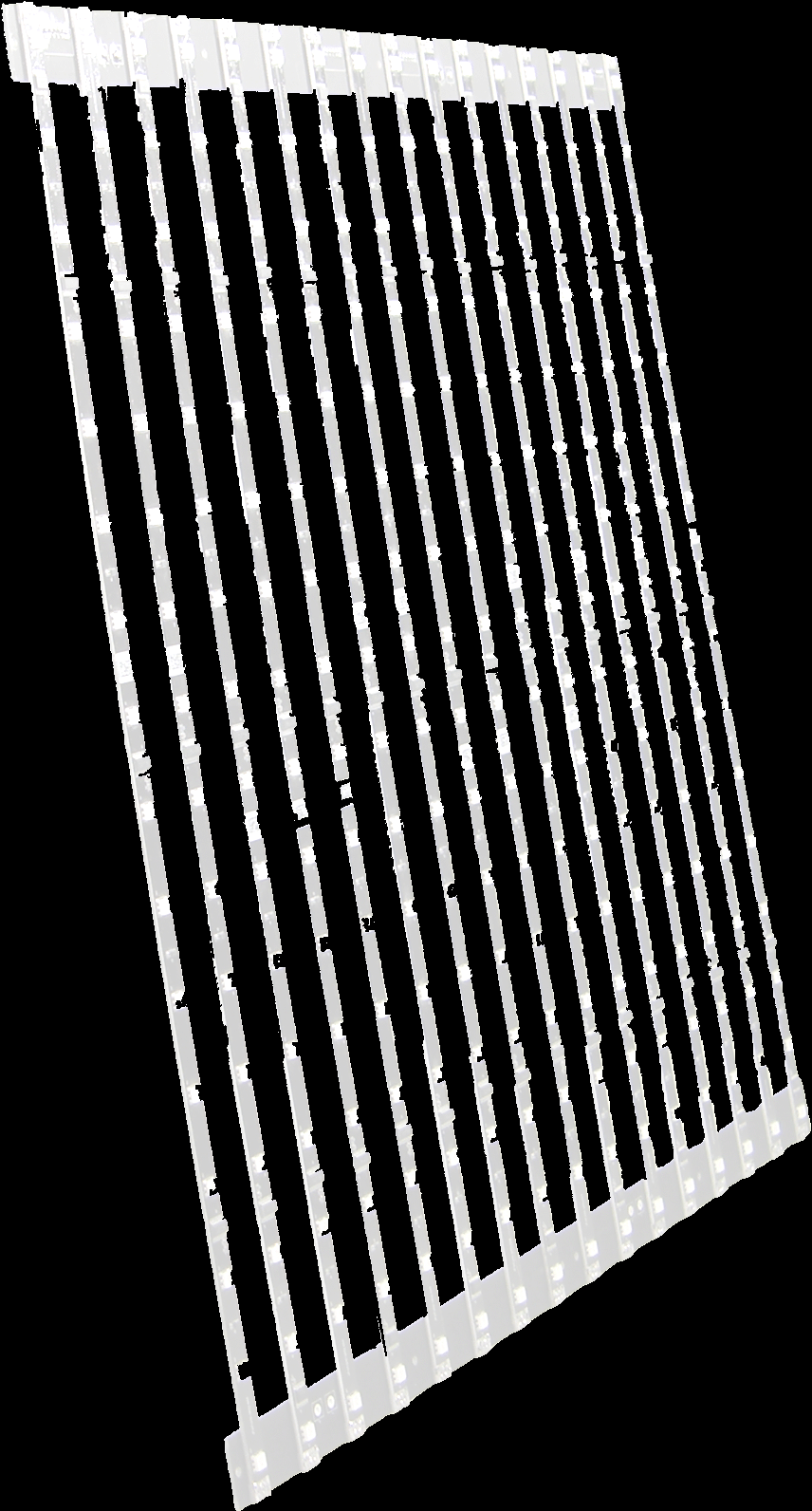

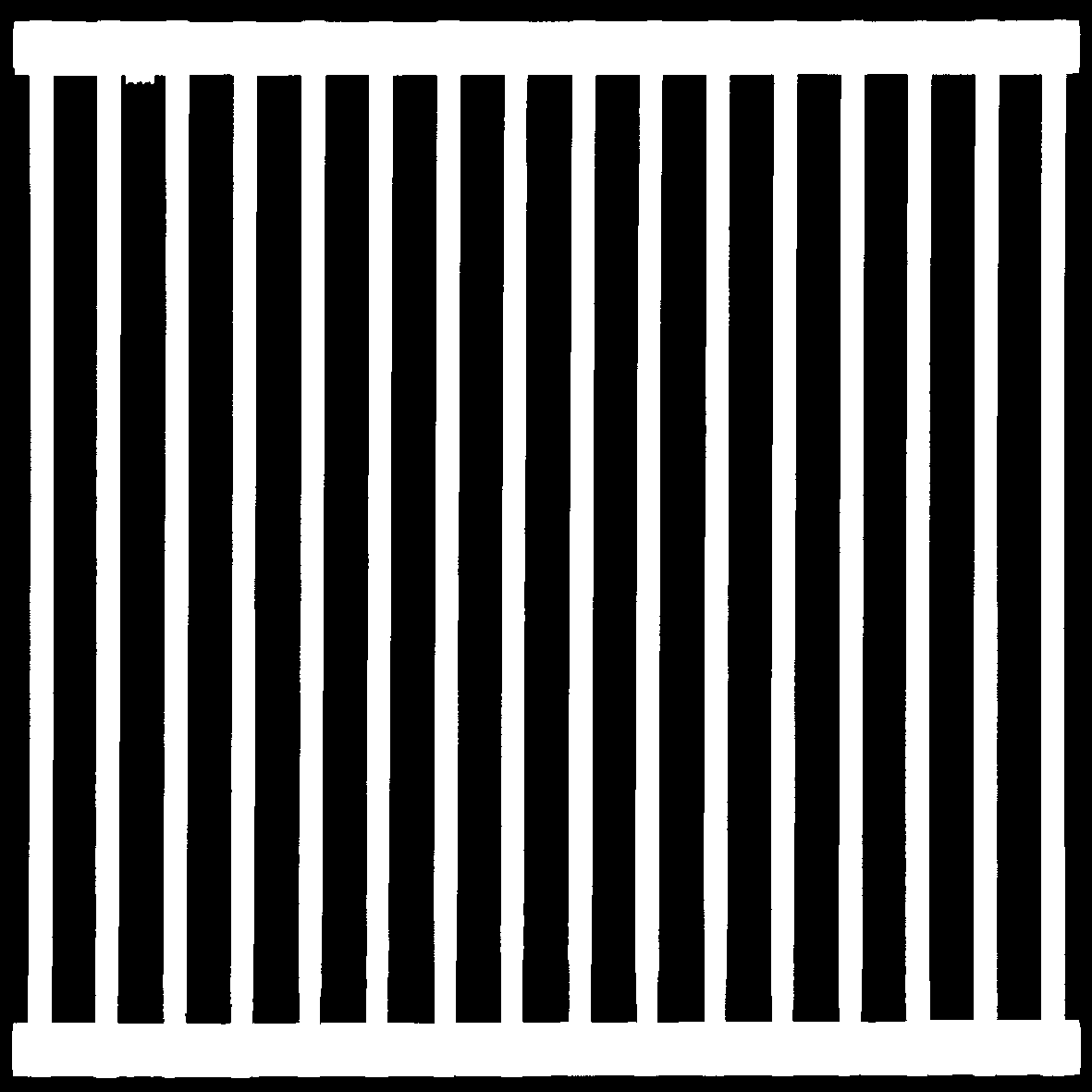

1 KURTYNA LED 31 LIGHT - budowa i zastosowanie Moduł jest elementarną częścią składową ekranu - kurtyny. Umożliwia on budowę ekranu o dowolnych wymiarach i proporcjach (szerokość / wysokość ). Moduł sam w sobie jest ekranem, jednak jego wymiar i rozdzielczość jest ograniczona i wynika z konstrukcji. Przedstawiony na powyższej fotografii moduł ma wymiar 500 x 500 mm i zapewnia rozdzielczość 16 x 16 px. Wykonany jest w oparciu o wysokiej jakości półprzewodniki i diody LED RGB. Każdy z modułów posiada trzy przyłącza: - gniazdo sygnałów sterujących wejściowych - PG_IN - gniazdo sygnałów sterujących wyjściowych - PG_OUT - gniazdo zasilania napięciem 5 VDC - POWER Całość zmontowana jest na paskach PCB wykonanych z FR4 i laminowanych miedzią o grubości warstwy 35um. Wszystkie elementy są lutowane beż użycia stopów zawierających szkodliwe pierwiastki tzn. spełniają normy ROHS.

2 Każdy moduł jest wyposażony w uchwyty magnetyczne / 4 szt. na moduł /. Umożliwiają one szybkie mocowanie modułów na stalowej konstrukcji bazowej. Mocowanie sprowadza się tylko do odpowiedniego ich ułożenia. Zbędne są prace mechaniczne. Montując moduły na innym podłożu pozbawionym właściwości magnetycznych istnieje możliwość wykorzystania śrub w które wyposażony jest każdy moduł, a które służą do mocowania uchwytów magnetycznych. Wykorzystując wielką zaletę, jaką jest bardzo mała waga modułu i jego ażurowa budowa, można montować je na pionowo wiszących taśmach poliestrowych za pomocą specjalnych zaczepów. Budując ekran-kurtynę musimy zwrócić szczególną uwagę na kierunek montażu (kierunek wieszania modułów). UWAGA: Kierunek montażu wyznaczają strzałki. Patrząc na budowany ekran od jego czoła, moduły wieszamy od góry do dołu w kierunku od lewa do prawa. Każdy moduł wymaga okablowania tzn. podłączenia odpowiednich przewodów sygnałowych i zasilających. Panele łączymy ze sobą zgodnie z kierunkiem montażu zawsze od góry do dołu. Sygnał wyjściowy pierwszego modułu z góry

3 podajemy na gniazdo wejściowe modułu kolejnego poniżej, a jego sygnał wyjściowy podajemy na gniazdo wejściowe modułu kolejnego itd. Połączeń dokonujemy specjalnie wykonanym przewodem zakończonym odpowiednim złączem. Wykonując połączenie musimy zwrócić uwagę jedynie na klucz wyznaczający prawidłowe połączenie wtyk-gniazdo złącza. Zasilanie podłączamy indywidualnie do każdego modułu przewodem 2-żyłowym o odpowiednio dobranym przekroju i zakończonym odpowiednim wtykiem. KARTY STERUJĄCE. Do prawidłowej obsługi modułu lub złożonego z nich ekranu niezbędny jest zestaw kart sterujących. Zestaw ten składa się z dwóch kart: 1. Karty sterującej montowanej w komputerze lub w zewnętrznej obudowie, której zadaniem jest wygenerowanie odpowiednich sygnałów niezbędnych do przesyłania obrazu. Sygnałami wejściowymi karty są: - sygnał obrazu w standardzie DVI - sygnał konfiguracji ekranu w standardzie USB Sygnałem wyjściowym jest sygnał LAN, który może być przesyłany bez zakłóceń na odległość do 100m. Karta nadawcza.

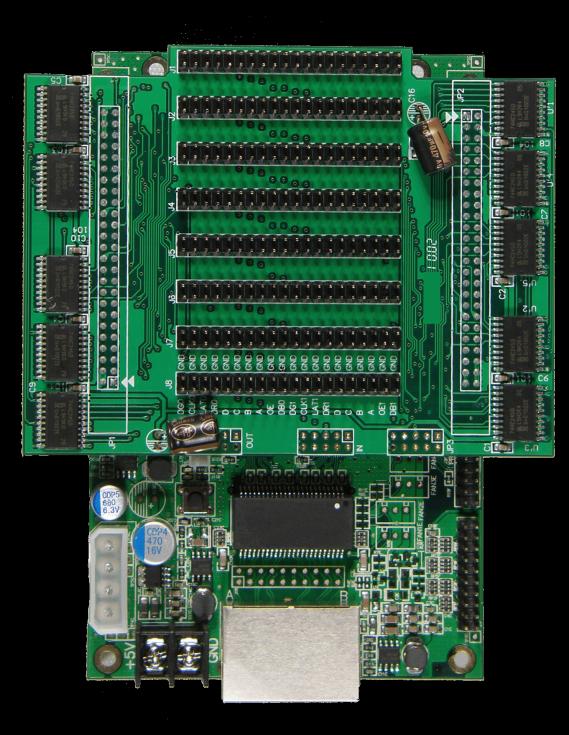

4 2. Karty odbiorczej montowanej jak najbliżej modułu lub ekranu, której zadaniem jest odbiór sygnału LAN. Za pomocą niezbędnego rozdzielacza sygnału HUB / montowanego bezpośrednio na karcie / wysyła ona odpowiednie informacje o obrazie do odpowiednich obszarów ekranu. W przypadku DOT MATRIX jest to moduł lub linia ułożonych modułów. UWAGA! Jedna karta odbiorcza + HUB mogą obsłużyć maksymalnie 16 linii. Karta odbiorcza z zainstalowanym HUB-em. Odpowiednie sygnały z HUB-a odpowiednimi przewodami są doprowadzane do odpowiednich kolumn utworzonych przez połączone kaskadowo moduły kurtyny.

5 EKRAN KURTYNA OBIEG SYGNAŁÓW STEROWANIE ZASILANIE Karta odbiorcza i zasilacze zabudowane są w belce nośnej. Belka jest zarazem konstrukcją do której podwieszona jest kurtyna. PODSTAWOWE DANE TECHNICZNE : MODUŁ KURTYNY -LED pixel: SMD /3 in 1/ RGB -kąt widzenia: x pobór mocy: 320W / m 2 -wymiary: 500 x 500 x 10 mm -waga: 2kg / m 2 -rozdzielczość: 16 x 16 px -średnica pixela: 3.8 mm -odległość między pixelami: mm -natężenie światła / białe /: 3000 nit -zabezpieczenie: IP54 IP67

6 KARTA ODBIORCZA + HUB - zasilanie: 5 VDC - pobór prądu: 650 ma - WE sygnału: LAN - WY sygnału: LAN - ilość obsł. modułów: 16 kolumn po 8 modułów w kolumnie - obsługiwana rozdzielczość: 256 x 128 px - obsługiwana wielkość ekranu: 8 x 4 m KARTA NADAWCZA - zasilanie: 5 VDC - pobór prądu: 550 ma - WE sygnału: 1 x DVI, 1 x USB - Wy sygnału: 2 x LAN - obsługiwana rozdzielczość: 1280 x 1024 px - głębia kolorów: 10 bitowa - aut. regulacja jasności: 8 bitowa - częstotliwość odświeżania: 10Hz 3000 Hz APLIKACJE do zarządzania wyświetlaną treścią. Do zarządzania wyświetlaną treścią i obsługi systemu dedykowany jest program o nazwie LED STUDIO. Program LED Studio, został zaprogramowany i wyprodukowany dla ekranów LED. Jest to potężne, praktyczne i łatwe do opanowania pod względem obsługi narzędzie. To oprogramowanie obsługuje szeroką gamę formatów, takich jak dokumenty tekstowe, zdjęcie itd. (BMP/JPG/GIF/PCX ) oraz MPG/MPEG/MPV/ MPA/ AVI/VCD/SWF/RM/RA/RMJ/ASF ) Program jest uniwersalny i przystosowany do instalacji na komputerze PC. Wymagania sprzętowe : System operacyjny: Windows98/me/2000/NT/XP/VISTA/7

7 Minimalna konfiguracja : Pentium 600MHz lub wyższy RAM: 640M Karta graficzna: Standardowa VGA 256 lub wyższa z wyjściem DVI Niezbędne oprogramowanie : Microsoft Media player pliki multimedialne Microsoft Office - w przypadku plików *. Doc,*.xls. RealPlayer - w przypadku odtwarzania plików w formacie RealPlayer Wszystkie niezbędne informacje dotyczące instalacji, konfiguracji i przygotowania dowolnych prezentacji medialnych zawarte są w instrukcji programu LED STUDIO. Dostępna jest polska wersja językowa instrukcji. Podsumowanie: Ekran zbudowany z modułów KURTYNA LED 31 ma następujące zalety: -uniwersalny sposób instalacji dzięki lekkim modułom -system uchwytów magnetycznych i mechanicznych pozwala na szybki montaż na dowolnej konstrukcji -moduły systemu pozwalają na tworzenie ekranu o dowolnych wymiarach i proporcjach -możliwość wyświetlania dowolnych prezentacji informacyjnych i medialnych on-line lub of-line Fakt, iż ekran jest składany z modułowych lekkich segmentów, pozwala użytkownikowi dostosować wielkość ekranu do własnych potrzeb. Wielkości modułów kurtyny LED Moduł kurtyny 31 mm 15 mm Napięcie zasilania 5 VDC 5VDC Max. pobór prądu 15A 60A Wymiar 500 x 500 x 10 mm 500x500x10 mm Rozdzielczość 16 x 16 px 32 x 32 px Średnica pixela 4 mm 4 mm Odległość między pixelami 31,25 mm mm Natężenie światła/ białe 3000 nit 6000 nit
