1 - magistrala cyfrowa KARTY KATALOGOWE URZĄDZEŃ I OPROGRAMOWANIA SYSTEMU PRZYWOŁAWCZEGO

2 - magistrala cyfrowa Magistrala cyfrowa w wariancie podstawowym i komputer PC jako centrala. Zastosowanie magistrali cyfrowej jako metody transmisji zdarzeń w systemie przywoławczym z grupy pomieszczeń, umożliwia wdrażanie wariantu podstawowego w dużych obiektach z jedną dyżurką personelu (do 90 pomieszczeń z sanitariatami). Centralę systemu przywoławczego stanowi wyłącznie komputer PC ze specjalistycznym oprogramowaniem Callnet-serwer, dołączony do magistrali cyfrowej, eliminując całkowicie konieczność instalowania w dyżurce kilku tradycyjnych paneli sygnalizacyjnych. Oprogramowanie komputera realizuje wszelkie niezbędne funkcje funkcje związane z wizualizacją, sygnalizacją akustyczną oraz archiwizacją wezwań od pacjentów, z dodatkowymi opcjami dołączenia animowanego wyświetlacza LED oraz powiadamiania SMS do telefonów personelu. Przekazywanie zdarzeń z dyżurki do innych pomieszczeń nie wymaga żadnej dodatkowej instalacji - możliwe jest poprzez lokalną sieć komputerową do DOWOLNEGO pomieszczenia personelu wyposażonego w komputer z BEZPŁATNĄ aplikacja Callnet-klient. Zasadniczym elementem wariantu -magistrala, jest konwerter magistralowy - instalowany w rozdzielni (lub nad stropem podwieszanym) pozwala na dołączenie do 15 pomieszczeń w wariancie podstawowym systemu Callnet (lampy LS-PA). Urządzenie konwertuje sygnały wezwań z grupy pomieszczeń na pojedyncze wyjście typu magistrala w standardzie RS485, które można doprowadzić bezpośrednio do komputera w dyżurce personelu (do ok..40 metrów). Możliwość równoległego połączenia do sześciu konwerterów do magistrali, pozwala na kontrolę do 90 pomieszczeń z sanitariatami. Dodatkowo w dyżurce personelu instalowane są sprzętowe sygnalizatory optyczno-akustyczne PS-A/PK-ASO dla grup konwerterów (najczęściej w ramach jednej kondygnacji).. Zastosowane rozwiązanie polegające na dołączaniu grupy urządzeń (1..15 pomieszczeń) do magistrali cyfrowej zamiast ogromnej liczby pojedynczych elementów jak w rozwiązaniach standardowych systemów magistralowych, zapewnia znacząco wyższy poziom niezawodności systemu - w razie awarii jednego z urządzeń lub mechanicznego uszkodzenia linii, awaria dotyczy zwykle jednego lub kilku pomieszczeń i jest bardzo łatwa do zdiagnozowania, a nie jak często bywa w tradycyjnych systemach magistralowych całego systemu wymagając przeglądu kilkudziesięciu elementów. Ponadto zastosowanie mieszanej techniki analogowo-cyfrowej niewidoczne zupełnie z punktu widzenia użytkowników (pacjenci i personel) klikukrotnie obniża koszty zarówno samych urządzeń, jak i ich montażu.

3 - magistrala cyfrowa Przykład zalecanej instalacji dla wariantu -magistrala z centralą PC oraz sygnalizatorami PS-A/PK-ASO x LS-PA x LS-PA x LS-PA 12V/75W OMY 2x1,0 + terminator magistrali 120 Ohm x LS-PA x LS-PA x LS-PA 12V/75W OMY 2x1,0 Gniazdo RJ14+ terminator magistrali 120 Ohm 2xPS-A/PK-ASO Konwerter USB-RS485 wezwania piętro wezwania parter Opcja 5V Dyżurka personelu

4 - magistrala cyfrowa Komputer PC w dyżurce - oprogramowanie Callnet-serwer. Aplikacja Callnet-serwer pracuje na komputerze połączonym z magistralą konwerterów i przeznaczona jest do wizualizacji oraz archiwizacji zdarzeń w systemie przywoławczym. CHARAKTERYSTYKA: - przekazywanie informacji o zdarzeniach przez sieć komputerową do dodatkowych pomieszczeń personelu, (jednoczesna obsługa do 10 BEZPŁATNYCH aplikacji Callnet-klient), - wizualizacja w trybach 24, 48, 72 lub 96 pomieszczeń (w zależności od liczby konwerterów), - nowoczesne oprogramowanie dla systemów Microsoft's Windows XP, Vista, Windows 7 i 8, funkcjonujące w bezpiecznym środowisku.net, - dostosowanie numeracji i rozkładu kontrolek na ekranie do rzeczywistego układu pomieszczeń w oddziale, - archiwizacja wezwań oraz ich skasowań wraz z dokładnym czasem (zapis szyfrowany algorytmem 3DES), - możliwość sporządzania i drukowania raportów o przebiegu zdarzeń dla wybranego dnia, - bieżące i miesięczne statystyki zdarzeń w oddziale, - opcjonalne komunikaty głosowe, - OPCJA - animowany wyświetlacz LED, dodatkowo informujący o zdarzeniach w oddziale, - OPCJA - powiadamianie SMS o wezwaniach (z dokładną lokalizacją pomieszczenia) do telefonów personelu.

5 - magistrala cyfrowa Konwerter magistralowy. Konwerter magistralowy przeznaczony jest do konwersji sygnałów wezwań od pacjentów z grupy pomieszczeń (do 15 sal z sanitariatami) na cyfrową magistralę dołączoną wprost do komputera w dyżurce personelu (centrala Callnet-PC). DANE TECHNICZNE: Gabaryty: 270x200x48mm, obudowa natynkowa z tworzywa ABS. Pojemność: 15 pomieszczeń (lampy LS-PA), Wyjście: magistrala RS485 (do 6 konwerterów) dołączona do komputera w dyżurce personelu. Możliwość dołączenia paneli sygnalizacji akustycznej PS-A/PK-ASO jako dodatkowych sygnalizatorów. Napięcie robocze: 12V DC z zewnętrznego zasilacza STABILIZOWANEGO, wyłącznik zasilania. MONTAŻ: W rozdzielni, szachcie słaboprądowym, nad stropem podwieszanym - w pobliżu grupy pomieszczeń. Konwerter odbiera sygnały wezwań od pacjentów w wariancie podstawowym Callnet z grupy do 15 pomieszczeń (z sanitariatami) i konwertuje je do standardu magistrali cyfrowej RS485. Sygnały z maksymalnie sześciu konwerterów dołączonych do magistrali (max. ok. 150 metrów), przekazywane są do komputera PC w dyżurce personelu. Oprócz konwersji sygnałów analogowych z grupy pomieszczeń na magistralę cyfrową, konwerter umożliwia dołączenie dodatkowych, sprzętowych sygnalizatorów optyczno-dźwiękowych dla personelu: PS-A. Całkowicie niezależnie od centrali na komputerze PC, sygnalizatory połączone linią z grupą konwerterów można umieścić również w dyżurce (lub innym pomieszczeniu personelu) i w razie potrzeby dodatkowo sygnalizować wezwania np. z pierwszego piętra i osobnym sygnalizatorem z parteru obiektu. Opcja taka jest szczególnie polecana, gdyż niebywale podnosi poziom bezpieczeństwa pacjentów, dublując niemal sygnalizację przywoławczą tylko dzięki zastosowaniu 1-3 niewielkich paneli.

6 - magistrala cyfrowa Panel sygnalizacji dodatkowej PS-A/PK-ASO. Dodatkowy, niewielki panel sygnalizacji optycznej i akustycznej może zostać dołączony do grupy konwerterów (np. w obrębie kondygnacji) i zainstalowany niezależnie od komputera w dyżurce personelu. Sygnalizując optycznie lub optycznie i akustycznie (po załączeniu) wezwania, stanowi wymagane ze względu na bezpieczeństwo pacjentów uzupełnienie systemu (identyfikacja pomieszczenia możliwa jest w centrali PC lub poprzez lampy LS-PA w korytarzu). DANE TECHNICZNE: Gabaryty: 123x68x30mm, obudowa natynkowa z tworzywa ABS pokryta folią poliestrową. Przyciski: SYGNALIZACJA, WYŁĄCZENIE, diody świecące SYGNALIZACJA, WEZWANIE i ALARM. Sygnalizator akustyczny. Napięcie robocze: 12V DC. MONTAŻ: W dyżurce lub dodatkowych pomieszczeniach personelu. Połączenie przewodowe do jednego lub grupy konwerterów. Urządzenie w wersji NATYNKOWEJ - nie wymaga osadzania puszki wtynkowej. Panel PS-A/PK-ASO po załączeniu przyciskiem SYGNALIZACJA, sygnalizuje akustycznie oraz optycznie (diody czerwone WEZWANIE) wszystkie wezwania od pacjentów w obrębie określonej grupy pomieszczeń (np. kondygnacji). Wyłączenie panelu odbywa się przyciskiem WYŁĄCZENIE. W stanie wyłączenia, panel sygnalizuje wezwania wyłącznie optycznie - diodami świecącymi. Do jednej linii z grupy konwerterów można dołączyć cztery panele sygnalizacji akustycznej PS-A/PK-ASO.

7 - magistrala cyfrowa Opcja - BEZPŁATNE oprogramowanie Callnet-klient Aplikacja Callnet-klient może być uruchomiona na dowolnym komputerze personelu dołączonym do sieci lokalnej i przeznaczona jest do wizualizacji zdarzeń w oddziałach, wyposażonych w oprogramowanie Callnet-serwer. Umożliwia zarówno zdalny nadzór nad pracą w wybranych oddziałów, jak i przekazywanie zdarzeń w ramach jednego oddziału do innych pomieszczeń personelu. CHARAKTERYSTYKA: - pobieranie informacji przez sieć komputerową z aplikacji serwerów Callnet w czasie rzeczywistym, - przekazywanie informacji o wezwaniach do pomieszczeń socjalnych personelu, - bieżące statystyki pracy systemów Callnet na 10 oddziałach (ilości oraz czasy obsługi wezwań), - nadzór nad pracą systemów przywoławczych na 10 oddziałach jednocześnie w dyżurce personelu technicznego, - nadzór nad pracą personelu pielęgniarskiego na 10 oddziałach jednocześnie w dyżurce personelu medycznego. Aplikacja Callnet-klient jest całkowicie bezpłatna dla posiadaczy licencji na oprogramowanie serwera.

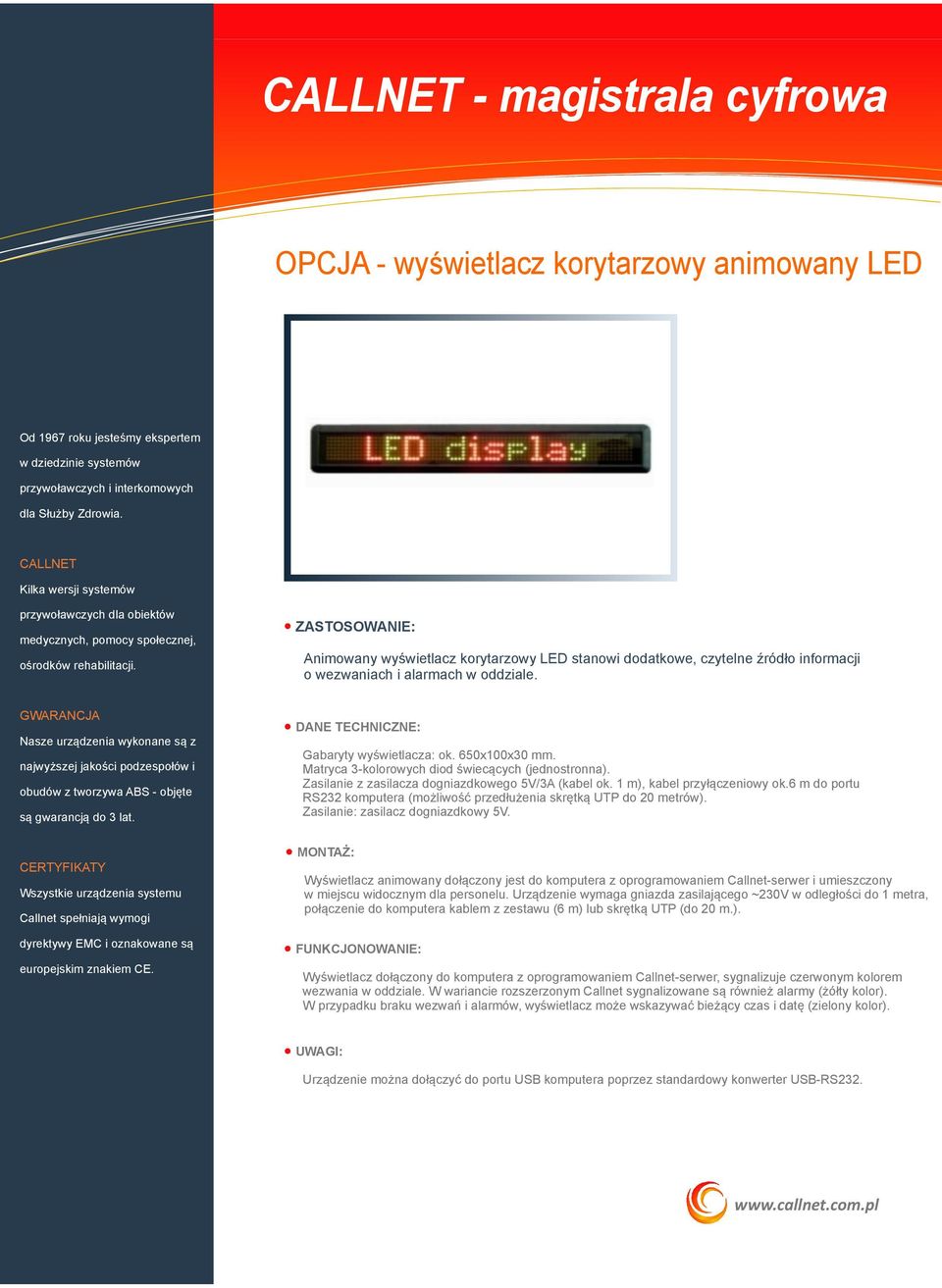

8 - magistrala cyfrowa OPCJA - wyświetlacz korytarzowy animowany LED Animowany wyświetlacz korytarzowy LED stanowi dodatkowe, czytelne źródło informacji o wezwaniach i alarmach w oddziale. DANE TECHNICZNE: Gabaryty wyświetlacza: ok. 650x100x30 mm. Matryca 3-kolorowych diod świecących (jednostronna). Zasilanie z zasilacza dogniazdkowego 5V/3A (kabel ok. 1 m), kabel przyłączeniowy ok.6 m do portu RS232 komputera (możliwość przedłużenia skrętką UTP do 20 metrów). Zasilanie: zasilacz dogniazdkowy 5V. MONTAŻ: Wyświetlacz animowany dołączony jest do komputera z oprogramowaniem Callnet-serwer i umieszczony w miejscu widocznym dla personelu. Urządzenie wymaga gniazda zasilającego ~230V w odległości do 1 metra, połączenie do komputera kablem z zestawu (6 m) lub skrętką UTP (do 20 m.). Wyświetlacz dołączony do komputera z oprogramowaniem Callnet-serwer, sygnalizuje czerwonym kolorem wezwania w oddziale. W wariancie rozszerzonym Callnet sygnalizowane są również alarmy (żółty kolor). W przypadku braku wezwań i alarmów, wyświetlacz może wskazywać bieżący czas i datę (zielony kolor). Urządzenie można dołączyć do portu USB komputera poprzez standardowy konwerter USB-RS232.

9 - magistrala cyfrowa OPCJA - telefon komórkowy (powiadamianie SMS) Dodatkowy moduł oprogramowania Callnet-serwer umożliwia wysyłanie z aplikacji powiadomień o wezwaniach w formie sms-ów do trzech wybranych telefonów komórkowych personelu medycznego. DANE TECHNICZNE: Dowolny telefon komórkowy, w dowolnej sieci GSM, gwarantującej najlepszy zasięg w danej lokalizacji. Wysyłanie powiadomień sms realizowane jest przez specjalizowany serwis internetowy - dlatego wymagane jest dołączenie komputera wizualizacyjnego do sieci LAN z dostępem do szerokopasmowego internetu. Użytkownik otrzymuje odpowiednio skonfigurowaną aplikację Callnet-serwer oraz własne konto w serwisie operatora GSM - operacje doładowywania konta w systemie pre-paid dokonuje się w bardzo dogodny sposób, bezpośrednio na stronie internetowej operatora. W odróżnieniu od tradycyjnych elektronicznych układów powiadamiania GSM, jest to JEDYNE rozwiązanie zapewniające wysłanie personelowi nie tylko sygnału, lecz informacji z dokładnym określeniem rodzaju zdarzenia oraz miejsca jego wystąpienia, co umożliwia natychmiastową i szybka interwencję. Wiadomości sms wysyłane są w trybie FAST poprzez odrębny, bardzo szybki kanał transmisji wykorzystywany przez sektor bankowy (przeciętnie ok sekund) - cena ustalana jest przez operatora i wynosi około 24 groszy. Wiadomości mogą być wysyłane w formie tradycyjnego sms-a lub wiadomości wyświetlanej natychmiast na ekranie telefonu bez zapisu w pamięci telefonu (flash). Konfiguracji trybu, formy i numerów telefonów dokonuje się w aplikacji Callnet-serwer. Powiadamianie sms jest najskuteczniejszą i jedyną formą w dużych obiektach - ograniczone jest jedynie zasięgiem telefonów komórkowych.
