Zamki hotelowe on-line GS-160

Transkrypt

1 Zamki hotelowe on-line - otwieranie drzwi kartą, odłączanie napięcia - programowanie z komputera recepcji - karty Unique 125 KHz czytnik kart przed wejściem do pokoju holder umieszczony na ścianie w pokoju Podstawowe funkcje: otwieranie drzwi pokoju kartą włączanie energii tylko kartą która otwiera drzwi (nie można użyć innej karty) otwieranie przejść ogólnie dostępnych i pomieszczeń gospodarczych otwieranie wjazdu na parking współpraca z systemem p-poż, sterowanie z centrali pożarowej, ewakuacja programowanie z recepcji przez sieć komputerową - można natychmiast zablokować zgubioną lub skradzioną kartę - można odczytać z pamięci zamków w których pokojach nocowali goście o1

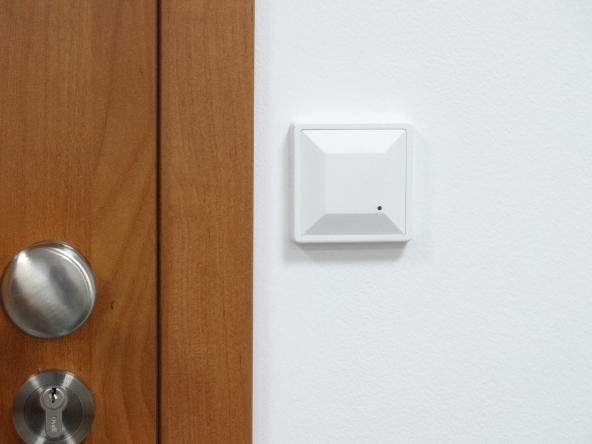

2 pozostałe przejścia pokoje hotelowe elektrozaczep czytnik kart do otwierania drzwi holder wyłączanie prądu, elektrozaczep Pokój można otworzyć zbliżając kartę do czytnika umieszczonego na ścianie obok drzwi. Po wejściu karta powinna być umieszczona w holderze - włączą sie odbiorniki energii. Energię włączy tylko karta zaprogramowana do otwierania drzwi tego pokoju. W holderze jest czytnik, który sprawdza numer karty. Nie można użyć innej karty lub wizytówki. Drzwi muszą mieć zamontowane elektrozaczepy typu NC (normalnie zamknięte). Od strony zewnętrznej powinny mieć gałkę, od wewnątrz klamkę. Montaż powinien wykonać producent drzwi. Zalecamy pozostawienie zamków mechanicznych z wkładką otwieraną kluczem. W sytuacjach awaryjnych (np. długotrwały brak napięcia 230V) będzie możliwe otwarcie drzwi kluczem. czytnik kart do otwierania drzwi

3 Komputer zainstalowany w recepcji pozwala na programowanie dostępu do poszczególnych pomieszczeń. Karta może otwierać wszystkie lub tylko wybrane pomieszczenia. Karty w programie komputerowym są podzielone na: - karty gości - karty personelu otwierające grupy pomieszczeń - karty master otwierające awaryjnie wszystkie pomieszczenia Komputer odczytuje z pamięci urządzeń zdarzenia i sporządza raporty. Możemy uzyskać informację - kto wchodził do pomieszczenia (data, godzina) - które pomieszczenia otwierała osoba posiadająca kartę Przy komputerze jest zainstalowany czytnik administratora DS-4 podłączany przez USB. Odczytuje numery kart i ułatwia programowanie dostępu do poszczególnych pomieszczeń. Komputer blokuje karty, którym skończył się termin ważności. USB DS-4 LAN - pokoje hotelowe LAN - korytarz - magazyn - kuchnia - pomieszczenia personelu LAN - parking LAN max przejść Urządzenia systemu hotelowego są podzielone na grupy składające się z 8 sterowników i kontrolera W obudowie kontrolera jest zamontowany zasilacz z akumulatorem, wspólny dla tej grupy urządzeń. Akumulator w przypadku odłączenia zasilania 230V pozwala przez kilka godzin otwierać drzwi kartami. Kontroler ma wbudowaną pamięć 8000 kart i przechowuje do 8000 zdarzeń.

4 POKOJE HOTELOWE Elektrozaczep NC

5 POKOJE W AKADEMIKACH Najczęściej posiadają wspólny dla kilku pokoi węzeł sanitarny, kuchnię, garderobę (ANEKS). Opisane rozwiązanie umożliwia włączenie funkcji "drzwi otwarte". Można przechodzić między pokojem i aneksem bez używania karty. POKÓJ ANEKS POKÓJ POKÓJ ANEKS Elektrozaczep z przełącznikiem "drzwi otwarte"do drzwi ANEKS - POKÓJ POKÓJ Elektrozaczep NC do drzwi KORYTARZ - ANEKS

6 Program "Hotel" wersja jednostanowiskowa - programuje: - karty gości - karty personelu - dostęp do pomieszczeń technicznych i przejść ogólnie dostępnych Sporządza raporty kto otwierał pomieszczenia Program "Hotel_SQL" wersja wielostanowiskowa przeznaczona do zainstalowania na serwerze. W dużym hotelu może być kilka stanowisk recepcji. DS-4 Czytnik kart podłączany do komputera przez port USB Odczytuje numer karty i wpisuje do programu komputerowego Sterownik w komplecie: - moduł sterownika do zamontowania na szynie DIN w rozdzielni pokoju hotelowego - czytnik do otwierania drzwi pokoju kartą - holder z czytnikiem kart do zamontowania wewnątrz pokoju - przekaźnik do zamontowania na szynie DIN odłączanie odbiorników energii sterownik do otwierania przejść ogólnie dostępnych, bram, szlabanów Kontroler sterujący otwieraniem maksymalnie 8 drzwi wyposażonych w sterowniki GS, umieszczony w metalowej obudowie z zasilaczem wspólnym dla 8 sterowników oraz bezobsługowym akumulatorem, który zapewni pracę zamków przez minimum 15 godzin po odłączeniu napięcia 230V.

7 Elektrozaczep do zamontowania w drzwiach - Lockpol V DC lub dowolny spełniający następujące parametry: - normalnie zamknięty - NC - zasilany napięciem stałym 12V DC - pobór prądu max 400 ma

8 PROGRAM Hotel Program może być zainstalowany na komputerze w recepcji lub na serwerze z bazami danych SQL. Ma dwie funkcje Recepcja i Administracja Funkcja ADMINISTRACJA pozwala na: - wykrywanie i instalowanie urządzeń, wpisanie nazw pokoi i pomieszczeń technicznych - wprowadzenie do systemu hotelowego nowych kart gości. - wydawanie kart personelu, które bedą otwierać wybrane grupy pomieszczeń. - zaprogramowanie kart alarmowych pozwalają w sytuacji awaryjnej otworzyć każde pomieszczenie. - programowanie temperatury jaką ma utrzymywać automatyka gdy pokój jest wynajęty lub wolny. - sprawdzenie karty program wskaże wszystkie pomieszczenia, które można otworzyć przy pomocy tej karty PROGRAM Hotel - RECEPCJA - sprawdzenie pomieszczenia program pokaże które karty mogą otworzyć to pomieszczenie. - przydzielenie pracownikom recepcji kodów PIN umożliwiających uruchomienie programu. - sporządzanie raportów, kto i kiedy otwierał drzwi pokoju hotelowych i innych pomieszczeń. - wykonywanie kopii bazy danych. Funkcja RECEPCJA pozwala na: - wydawanie i zwrot karty gościa. - programowana temperatury gdy pokój jest wolny lub wynajęty. - sprawdzenie czy położona na czytniku karta na pewno otworzy wybrany pokój. - natychmiastowe zablokowanie karty, nie będzie otwierała żadnego pomieszczenia. - zablokowanie kart którym skończył się okres ważności. - odczytywanie zdarzeń z pamięci urządzeń.

9 Współpraca z programami do zarządzania hotelem Funkcja współpracy z programami zarządzania hotelem innych firm jest dostępna jedynie w standardowej wersji programu opartej na bazach Access, ponieważ nie spowoduje to konfliktów z dowolną wersją baz SQL. Program można zainstalować na komputerze w recepcji lub serwerze. Program przy instalacji tworzy na dysku C:\ katalog roboczy C:\Elarm\Hotel. Należy utworzyć katalog C:\Elarm\Hotel\Wykonaj\ Programowanie: Aby zaprogramować kartę, program do zarządzania hotelem powinien utworzyć plik tekstowy C:\Elarm\Hotel\Wykonaj\wykonaj.txt W tym pliku powinno być zapisane jedno z poleceń do wykonania np. W W - wpisz kartę numer pokoju - muszą być 4 znaki - z lewej strony zera uzupełniające data ważności karty S0023 S 0023 U0023 U sprawdź czy ta karta otwiera.. - numer pokoju - muszą być 4 znaki - z lewej strony zera uzupełniające - zablokuj kartę do otwierania pokoju... - numer pokoju - muszą być 4 znaki - z lewej strony zera uzupełniające Po zapisaniu pliku tekstowego powinien być uruchomiony program Elarm Process.Start("C:\Program Files\Elarm\Hotel\hotel.exe") Program uruchomi się w tle i wykona następujące czynności: 1. odczyta kartę położoną na czytniku USB 2. Wpisze, usunie lub sprawdzi czy karta otwiera wskazany pokój. Potwierdzenie wykonania i obsługa błędów: W opcji Konfiguracja można wybrać jeden z 2 sposobów generowania potwierdzeń. Jeżeli operacja powiodła się program umieści pusty plik C:\Elarm\Hotel\Wykonaj\ok.txt Jeżeli operacja się nie powiodła program umieści plik C:\Elarm\Hotel\Wykonaj\error.txt W tym pliku zostanie zapisany powód wystąpienia błędu: ERR_1 nie można odczytać numeru karty ERR_2 rekord w pliku wykonaj.txt ma niewłaściwą długość ERR_3 nieznana czynność do wykonania ERR_4 niewłaściwy numer pokoju ERR_5 w bazie nie ma takiej karty gościa ERR_6 karta nie została wpisana ERR_7 karta nie została usunięta ERR_8 karta nie otwiera tego pokoju Uwaga: Plik C:\Elarm\Hotel\Wykonaj\wykonaj.txt jest zawsze usuwany i przy ponowieniu polecenia powinien być utworzony ponownie.
