1 INSTRUKCJA INSTALACJI DARWIN 02/04/06/08 bariera podczerwieni

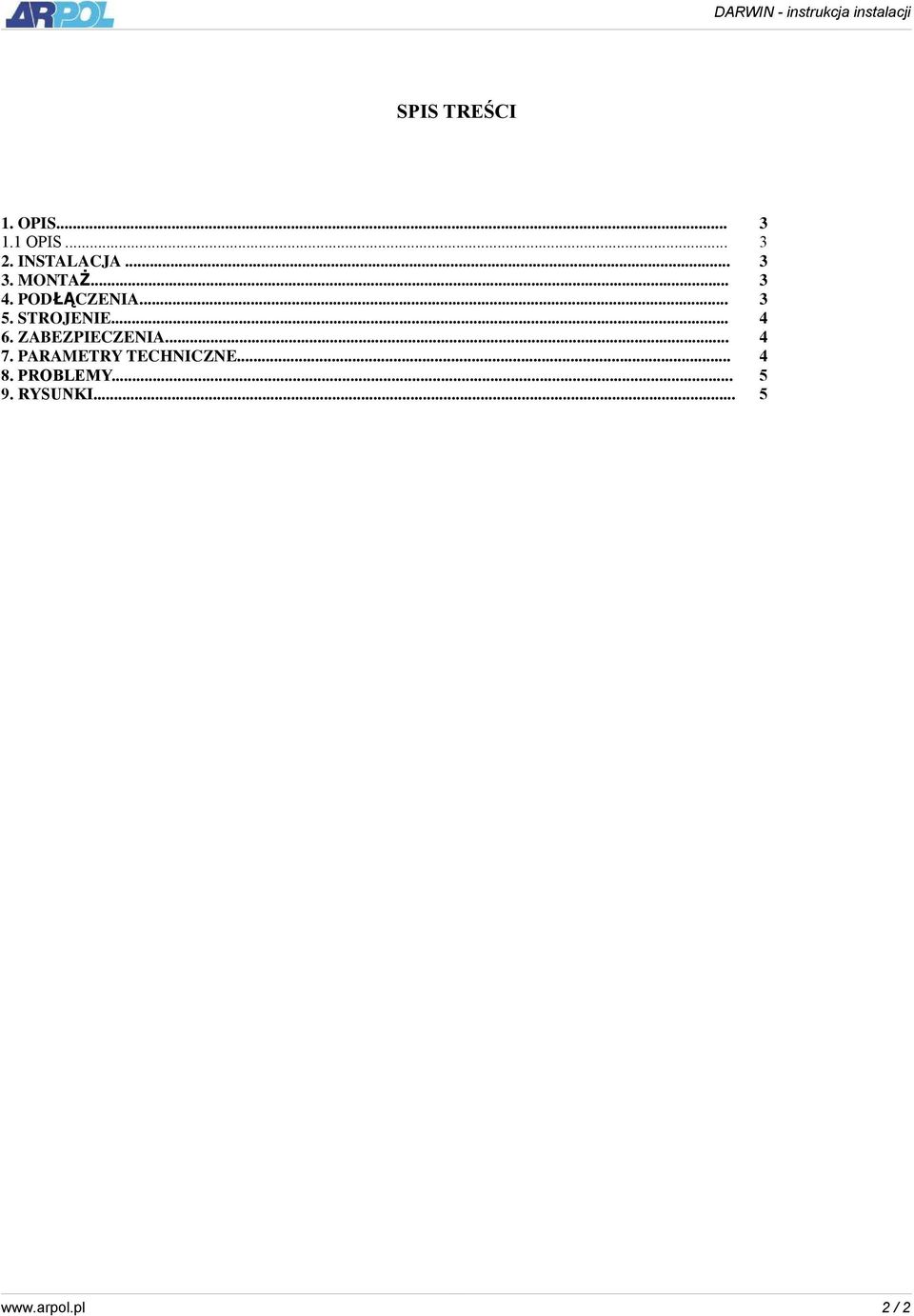

2 SPIS TREŚCI 1. OPIS OPIS INSTALACJA MONTA Ż PODŁĄCZENIA STROJENIE ZABEZPIECZENIA PARAMETRY TECHNICZNE PROBLEMY RYSUNKI / 2

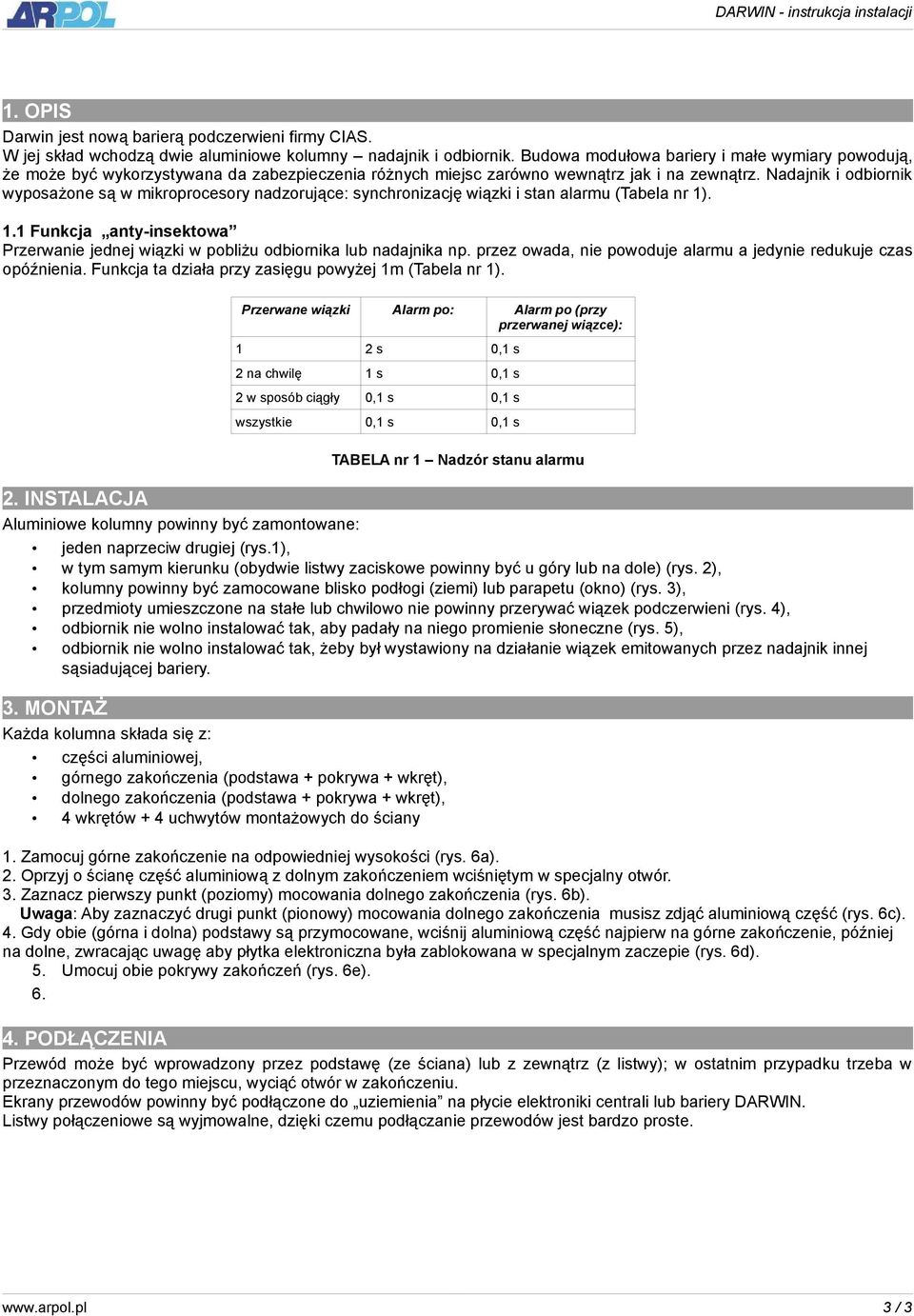

3 1. OPIS Darwin jest nową barierą podczerwieni firmy CIAS. W jej skład wchodzą dwie aluminiowe kolumny nadajnik i odbiornik. Budowa modułowa bariery i małe wymiary powodują, że może być wykorzystywana da zabezpieczenia różnych miejsc zarówno wewnątrz jak i na zewnątrz. Nadajnik i odbiornik wyposażone są w mikroprocesory nadzorujące: synchronizację wiązki i stan alarmu (Tabela nr 1). 1.1 Funkcja anty-insektowa Przerwanie jednej wiązki w pobliżu odbiornika lub nadajnika np. przez owada, nie powoduje alarmu a jedynie redukuje czas opóźnienia. Funkcja ta działa przy zasięgu powyżej 1m (Tabela nr 1). Przerwane wiązki Alarm po: Alarm po (przy przerwanej wiązce): 1 2 s 0,1 s 2 na chwilę 1 s 0,1 s 2 w sposób ciągły 0,1 s 0,1 s wszystkie 0,1 s 0,1 s TABELA nr 1 Nadzór stanu alarmu 2. INSTALACJA Aluminiowe kolumny powinny być zamontowane: jeden naprzeciw drugiej (rys.1), w tym samym kierunku (obydwie listwy zaciskowe powinny być u góry lub na dole) (rys. 2), kolumny powinny być zamocowane blisko podłogi (ziemi) lub parapetu (okno) (rys. 3), przedmioty umieszczone na stałe lub chwilowo nie powinny przerywać wiązek podczerwieni (rys. 4), odbiornik nie wolno instalować tak, aby padały na niego promienie słoneczne (rys. 5), odbiornik nie wolno instalować tak, żeby był wystawiony na działanie wiązek emitowanych przez nadajnik innej sąsiadującej bariery. 3. MONTAŻ Każda kolumna składa się z: części aluminiowej, górnego zakończenia (podstawa + pokrywa + wkręt), dolnego zakończenia (podstawa + pokrywa + wkręt), 4 wkrętów + 4 uchwytów montażowych do ściany 1. Zamocuj górne zakończenie na odpowiedniej wysokości (rys. 6a). 2. Oprzyj o ścianę część aluminiową z dolnym zakończeniem wciśniętym w specjalny otwór. 3. Zaznacz pierwszy punkt (poziomy) mocowania dolnego zakończenia (rys. 6b). Uwaga: Aby zaznaczyć drugi punkt (pionowy) mocowania dolnego zakończenia musisz zdjąć aluminiową część (rys. 6c). 4. Gdy obie (górna i dolna) podstawy są przymocowane, wciśnij aluminiową część najpierw na górne zakończenie, później na dolne, zwracając uwagę aby płytka elektroniczna była zablokowana w specjalnym zaczepie (rys. 6d). 5. Umocuj obie pokrywy zakończeń (rys. 6e) PODŁĄCZENIA Przewód może być wprowadzony przez podstawę (ze ściana) lub z zewnątrz (z listwy); w ostatnim przypadku trzeba w przeznaczonym do tego miejscu, wyciąć otwór w zakończeniu. Ekrany przewodów powinny być podłączone do uziemienia na płycie elektroniki centrali lub bariery DARWIN. Listwy połączeniowe są wyjmowalne, dzięki czemu podłączanie przewodów jest bardzo proste. 3 / 3

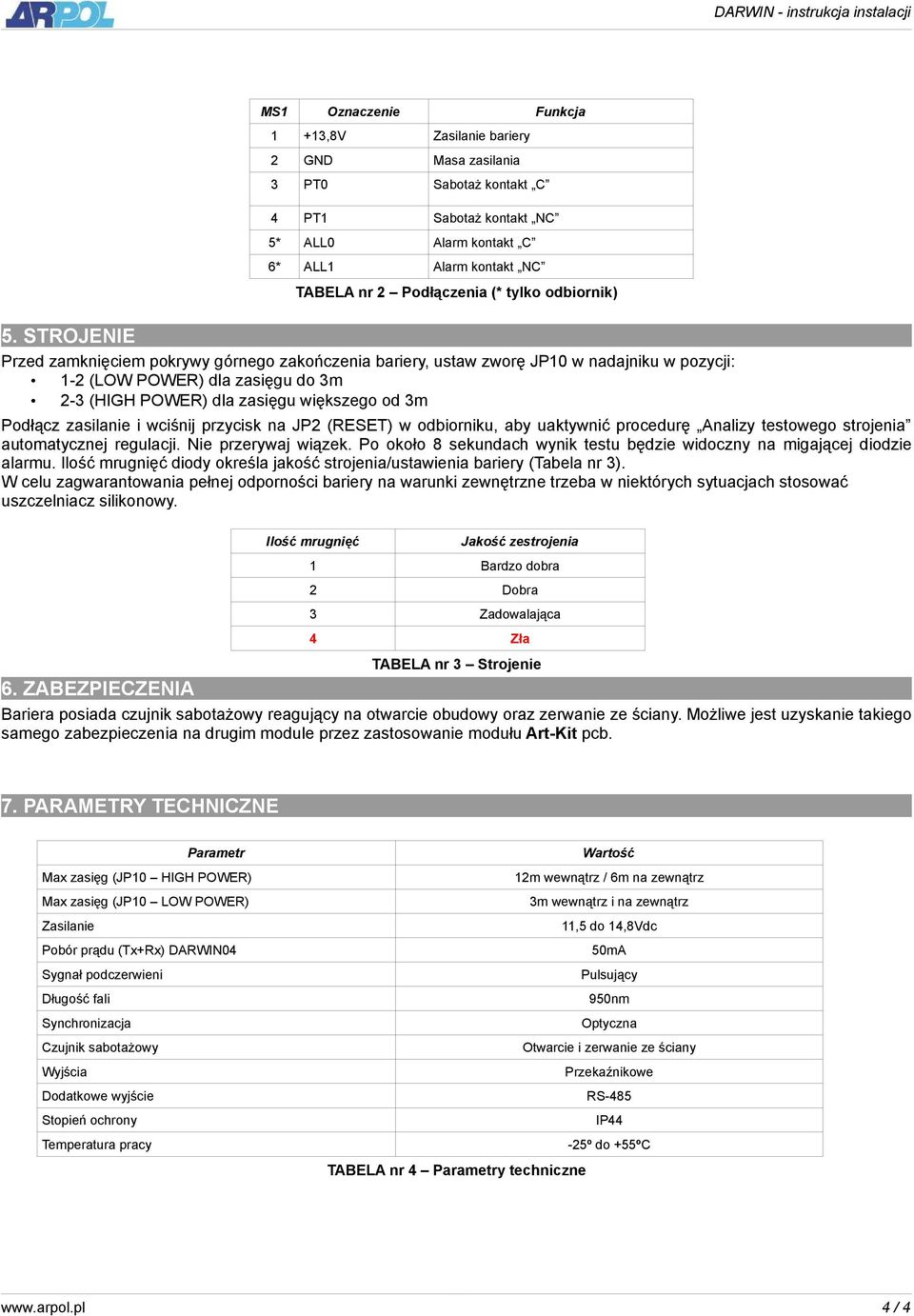

4 MS1 Oznaczenie Funkcja 1 +13,8V Zasilanie bariery 2 GND Masa zasilania 3 PT0 Sabotaż kontakt C 4 PT1 Sabotaż kontakt NC 5* ALL0 Alarm kontakt C 6* ALL1 Alarm kontakt NC TABELA nr 2 Podłączenia (* tylko odbiornik) 5. STROJENIE Przed zamknięciem pokrywy górnego zakończenia bariery, ustaw zworę JP10 w nadajniku w pozycji: 1-2 (LOW POWER) dla zasięgu do 3m 2-3 (HIGH POWER) dla zasięgu większego od 3m Podłącz zasilanie i wciśnij przycisk na JP2 (RESET) w odbiorniku, aby uaktywnić procedurę Analizy testowego strojenia automatycznej regulacji. Nie przerywaj wiązek. Po około 8 sekundach wynik testu będzie widoczny na migającej diodzie alarmu. Ilość mrugnięć diody określa jakość strojenia/ustawienia bariery (Tabela nr 3). W celu zagwarantowania pełnej odporności bariery na warunki zewnętrzne trzeba w niektórych sytuacjach stosować uszczelniacz silikonowy. Ilość mrugnięć Jakość zestrojenia 1 Bardzo dobra 2 Dobra 3 Zadowalająca 4 Zła TABELA nr 3 Strojenie 6. ZABEZPIECZENIA Bariera posiada czujnik sabotażowy reagujący na otwarcie obudowy oraz zerwanie ze ściany. Możliwe jest uzyskanie takiego samego zabezpieczenia na drugim module przez zastosowanie modułu Art-Kit pcb. 7. PARAMETRY TECHNICZNE Parametr Max zasięg (JP10 HIGH POWER) Max zasięg (JP10 LOW POWER) Zasilanie Pobór prądu (Tx+Rx) DARWIN04 Sygnał podczerwieni Długość fali Synchronizacja Czujnik sabotażowy Wyjścia Dodatkowe wyjście Stopień ochrony Temperatura pracy Wartość 12m wewnątrz / 6m na zewnątrz 3m wewnątrz i na zewnątrz 11,5 do 14,8Vdc 50mA Pulsujący 950nm Optyczna Otwarcie i zerwanie ze ściany Przekaźnikowe RS-485 IP44-25º do +55ºC TABELA nr 4 Parametry techniczne 4 / 4

5 DARWIN model Długość [m] 02 02A* 0, A* 1, A* 1, A* 2,08 TABELA nr 5 Długość modułu nadajnika i odbiornika (rys.7) * - możliwość wyboru koloru aluminium brązowy lub szary 8. PROBLEMY PROBLEM MOŻLIWA PRZYCZYNA ROZWIĄZANIE PROBLEMU LED cały czas włączony Uszkodzone zasilanie nadajnika (TX) Podłącz zasilanie ponownie lub zastosuj zasilanie alternatywne LED cały czas włączony Wiązki przerwane Sprawdź obecność przedmiotów LED cały czas wyłączony Uszkodzone zasilanie odbiornika (RX) Podłącz zasilanie ponownie lub zastosuj zasilanie alternatywne Fałszywy alarm TX i RX nie zestrojone Sprawdź pozycję i zestrojenie TX i RX Fałszywy alarm Wiązki przerwane Sprawdź obecność przedmiotów Fałszywy alarm Inne bariery są zbyt blisko Sprawdź zworę JP10 HI/LOW power ustawienie (zobacz pkt. 5) Fałszywy alarm Odbicia / Zakłócenia Jeśli odbicie od frontu, zobacz rys.8 Jeśli odbicie od boku, zobacz rys.9 Jeśli odbija inne światła, zobacz rys.10 Brak alarmu w trakcie testu Zobacz pkt. 1.1 W celu uzyskania alarmu przerwij wiązkę środkową TABELA nr 6 Problemy 5 / 5

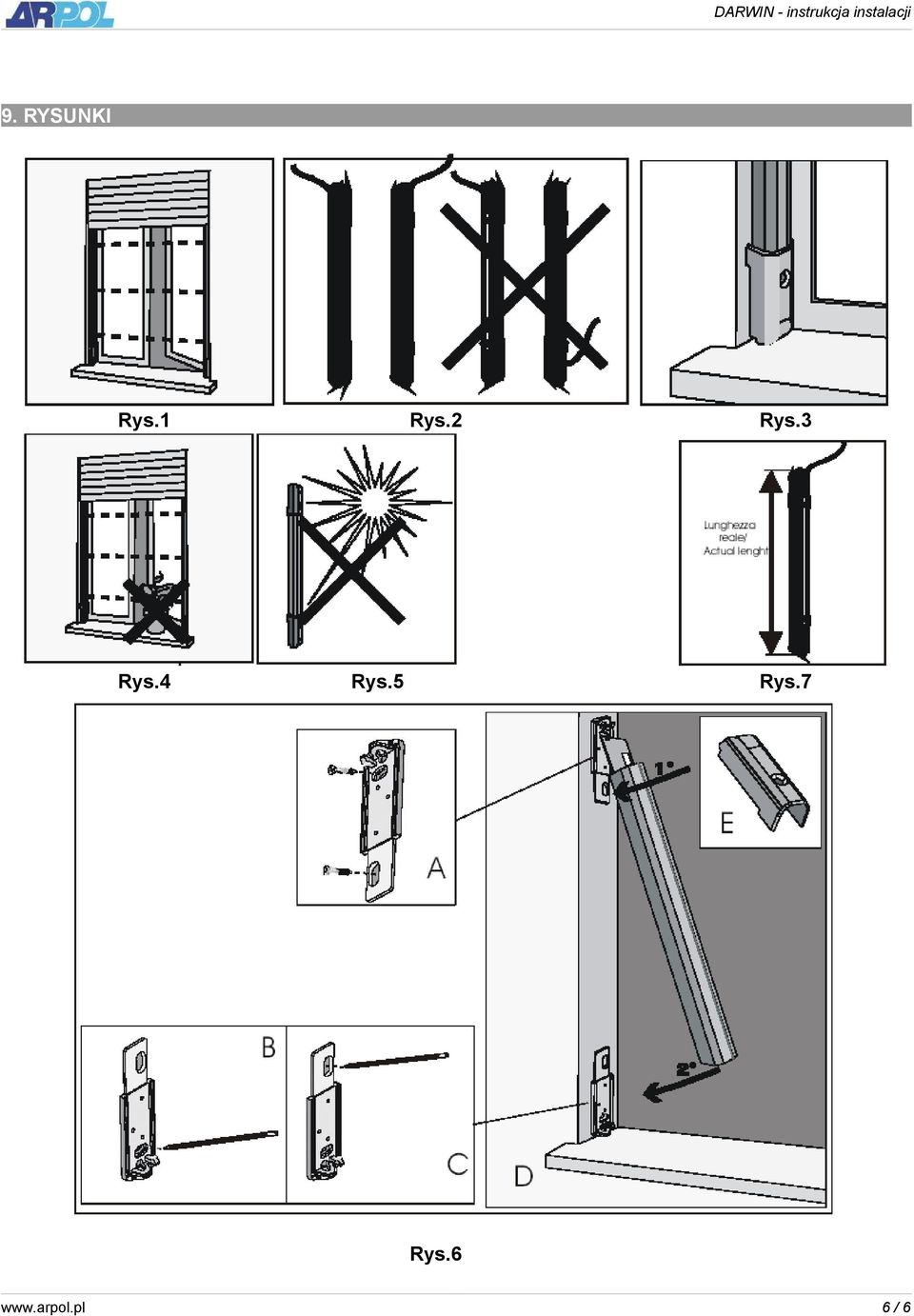

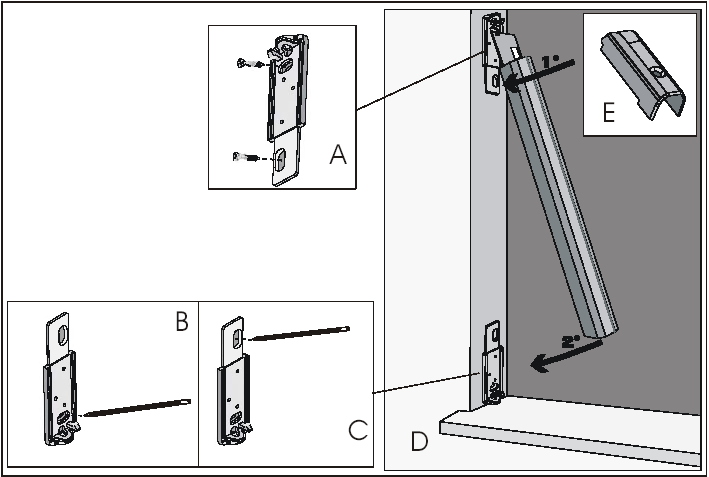

6 9. RYSUNKI Rys.1 Rys.2 Rys.3 Rys.4 Rys.5 Rys.7 Rys / 6

7 Rys.8 Rys.9 Rys.10kp / 7
