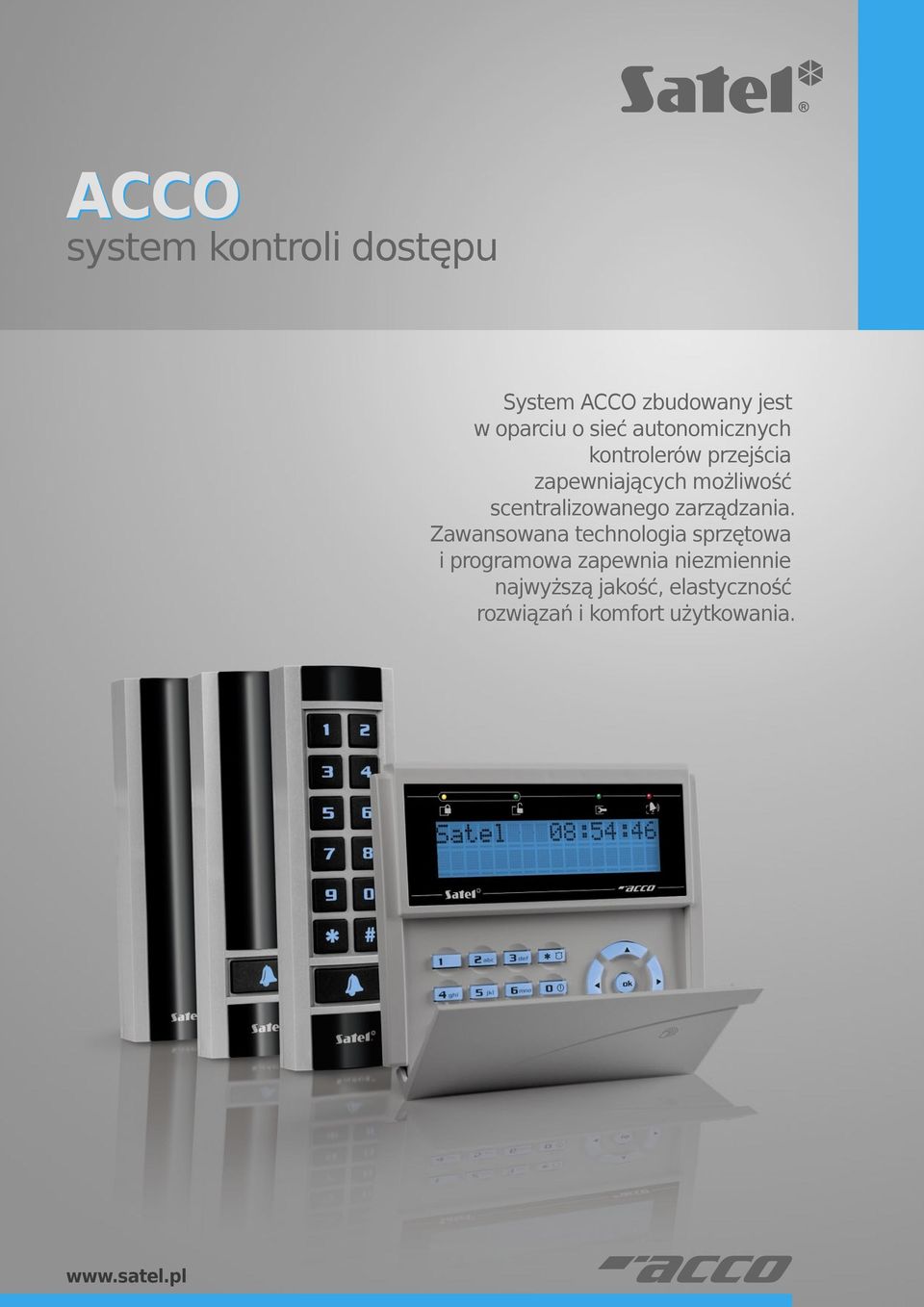

1 ACCO system kontroli dostępu System ACCO zbudowany jest w oparciu o sieć autonomicznych kontrolerów przejścia zapewniających możliwość scentralizowanego zarządzania. Zawansowana technologia sprzętowa i programowa zapewnia niezmiennie najwyższą jakość, elastyczność rozwiązań i komfort użytkowania.

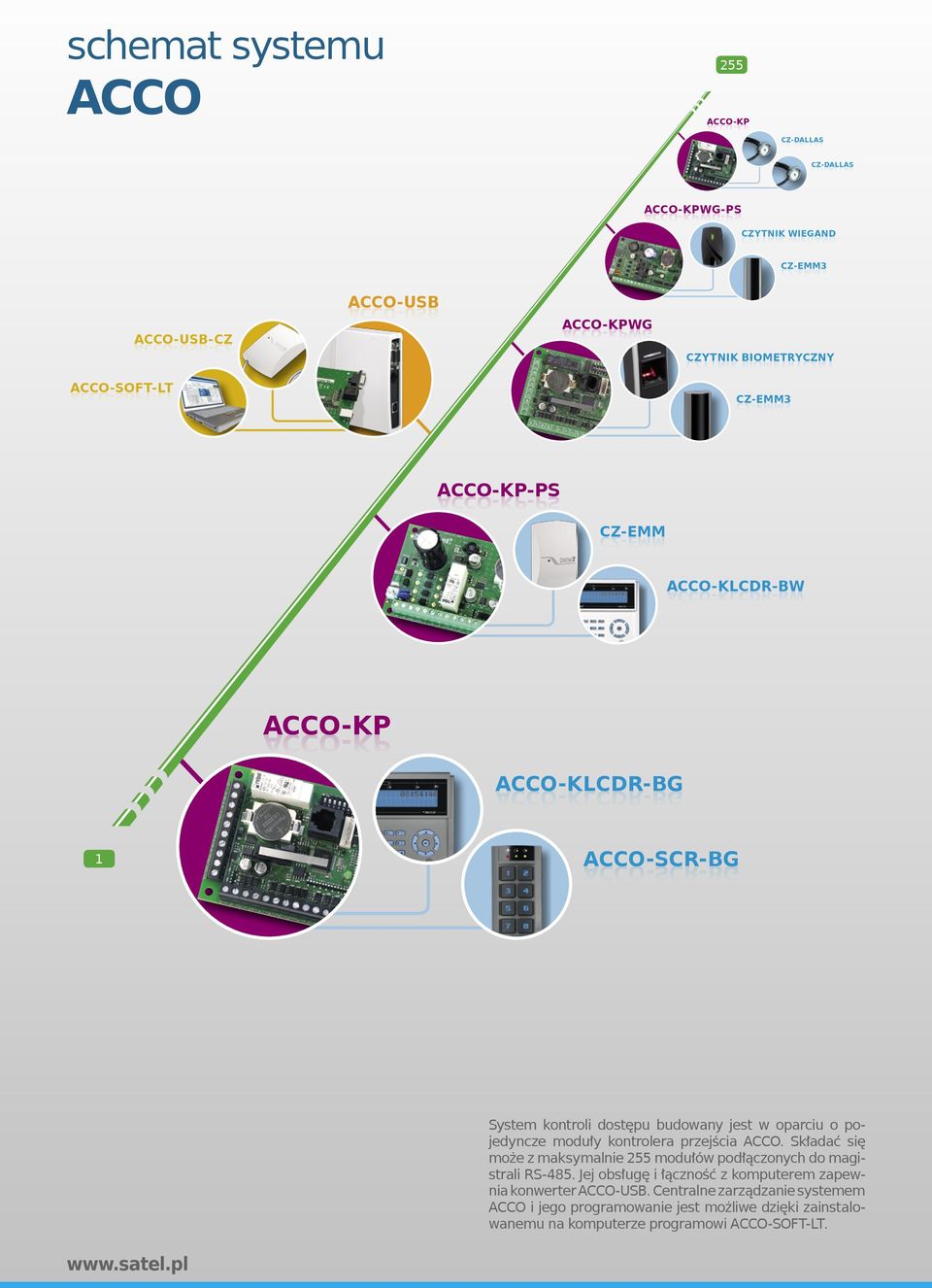

2 schemat systemu ACCO 255 WG-PS WG-PS WIEGAND CZYTNIK WIEGAND CZYTNIK ACCO-SOFT-LT ACCO-SOFT-LT ACCO-USB-CZ ACCO-USB-CZ ACCO-USB ACCO-USB WG WG CZYTNIK CZYTNIK BIOMETRYCZNY BIOMETRYCZNY -PS -PS CZ-EMM CZ-EMM ACCO-KLCDR-BW ACCO-KLCDR-BW ACCO-KLCDR-BG ACCO-KLCDR-BG 1 System kontroli dostępu budowany jest w oparciu o pojedyncze moduły kontrolera przejścia ACCO. Składać się może z maksymalnie 255 modułów podłączonych do magistrali RS-485. Jej obsługę i łączność z komputerem zapewnia konwerter ACCO-USB. Centralne zarządzanie systemem ACCO i jego programowanie jest możliwe dzięki zainstalowanemu na komputerze programowi ACCO SOFT LT.

3 KONTROLERY PRZEJŚCIA / -PS / WG / WG-PS Moduł kontrolera przejścia obsługa pojedynczego przejścia z autoryzacją wejścia i wyjścia obsługa terminali SATEL oraz wykorzystujących protokół WIEGAND (WG, WG-PS) praca autonomiczna lub w systemie ACCO 1024 użytkowników definiowanie uprawnień użytkowników realizacja dostępu na podstawie karty i/lub kodu realizacja dostępu na podstawie cech biometrycznych (WG, WG-PS) 256 harmonogramów czasowych świąteczne schematy dostępu pamięć zdarzeń rejestrowanie informacji dotyczących kontroli czasu pracy funkcja zabezpieczenia przed wielokrotnym użyciem tego samego kodu/karty dla uzyskania dostępu (anti-passback) programowanie: manipulator LCD (podłączony na stałe lub tylko na czas programowania) komputer PC podłączony do portu RS-232 komputer PC podłączony do magistrali RS-485 za pośrednictwem konwertera ACCO-USB pamięć FLASH zachowująca ustawienia kontrolera nawet po odłączeniu zasilania możliwość wymiany oprogramowania modułu bez konieczności jego demontażu przełączanie przejścia w stan odblokowania lub zablokowania zgodnie ze stworzonym w tym celu harmonogramem dostępu limitowanie wejść wbudowany buforowy zasilacz impulsowy 12 V DC 1,2 A (-PS, WG-PS) WG WG-PS -PS URZĄDZENIA SYSTEMOWE ACCO-USB Interfejs USB/RS485 podłączenie magistrali komunikacyjnej RS-485 systemu ACCO do komputera PC za pośrednictwem portu szeregowego USB gniazdo RJ-45 do podłączenia czytnika kart zbliżeniowych ACCO-USB-CZ zasilanie pobierane z portu USB komputera prosta instalacja typu Plug&Play diody informujące o stanie urządzenia ACCO-USB-CZ Czytnik kart zbliżeniowych obsługa kart, breloków i innych transponderów pasywnych 125 khz ułatwienie pracy administratora systemu: możliwość dodawania kart, breloków i innych transponderów pasywnych 125 khz użytkownikom systemu ACCO bez odchodzenia od komputera dwukolorowa dioda LED informująca o stanie czytnika sygnalizacja dźwiękowa wtyk RJ-45 do podłączenia do konwertera ACCO-USB

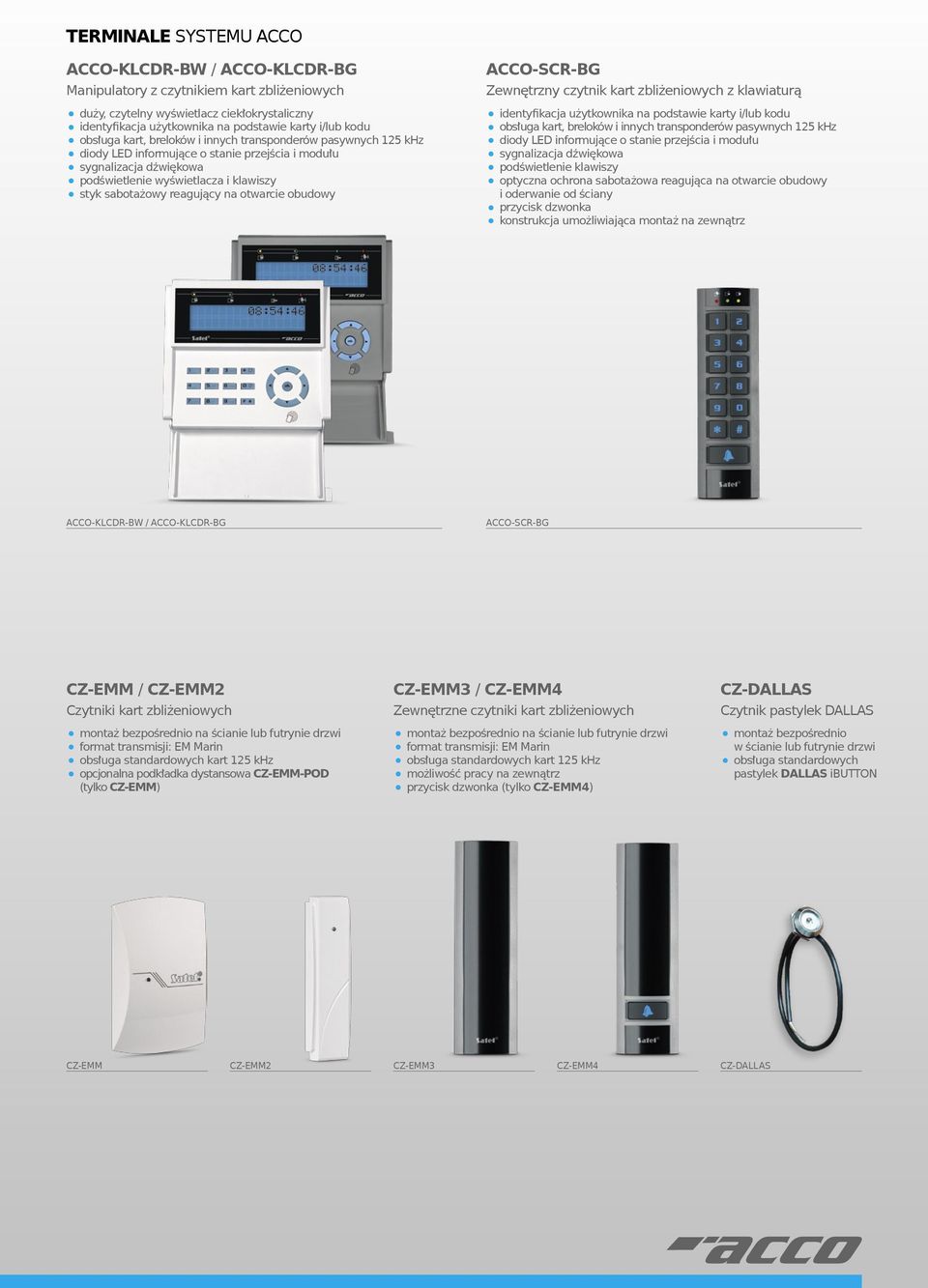

4 TERMINALE SYSTEMU ACCO ACCO-KLCDR-BW / ACCO-KLCDR-BG Manipulatory z czytnikiem kart zbliżeniowych duży, czytelny wyświetlacz ciekłokrystaliczny identyfikacja użytkownika na podstawie karty i/lub kodu obsługa kart, breloków i innych transponderów pasywnych 125 khz diody LED informujące o stanie przejścia i modułu sygnalizacja dźwiękowa podświetlenie wyświetlacza i klawiszy styk sabotażowy reagujący na otwarcie obudowy Zewnętrzny czytnik kart zbliżeniowych z klawiaturą identyfikacja użytkownika na podstawie karty i/lub kodu obsługa kart, breloków i innych transponderów pasywnych 125 khz diody LED informujące o stanie przejścia i modułu sygnalizacja dźwiękowa podświetlenie klawiszy optyczna ochrona sabotażowa reagująca na otwarcie obudowy i oderwanie od ściany przycisk dzwonka konstrukcja umożliwiająca montaż na zewnątrz ACCO-KLCDR-BW / ACCO-KLCDR-BG CZ-EMM / CZ-EMM2 Czytniki kart zbliżeniowych montaż bezpośrednio na ścianie lub futrynie drzwi format transmisji: EM Marin obsługa standardowych kart 125 khz opcjonalna podkładka dystansowa CZ-EMM-POD (tylko CZ-EMM) / CZ-EMM4 Zewnętrzne czytniki kart zbliżeniowych montaż bezpośrednio na ścianie lub futrynie drzwi format transmisji: EM Marin obsługa standardowych kart 125 khz możliwość pracy na zewnątrz przycisk dzwonka (tylko CZ-EMM4) Czytnik pastylek DALLAS montaż bezpośrednio w ścianie lub futrynie drzwi obsługa standardowych pastylek DALLAS ibutton CZ-EMM CZ-EMM2 CZ-EMM4

5 ACCO-SOFT-LT Program do konfiguracji modułów kontrolera przejścia i systemu ACCO praca w środowisku Windows 98/ME/2000/XP/VISTA/7 konfigurowanie ustawień modułów, WG, -PS oraz WG-PS wizualizacja stanu modułów kontrolera przejścia zarządzanie użytkownikami systemu ACCO definiowanie schematów dostępu dla użytkowników systemu ACCO odczyt pamięci zdarzeń: wyświetlanie fotografii użytkowników przy zdarzeniach ich dotyczących rozbudowane funkcje filtrowania zdarzeń eksport zdarzeń do formatów CSV lub MS EXCEL łączność z modułami: RS-232 (port na płycie modułu) RS-485 (za pośrednictwem konwertera USB/RS-485 ACCO-USB) TRANSPONDERY KT-STD-1 / KT-STD-2 Karty zbliżeniowe transponder pasywny 125 khz wymiary standardowej karty kredytowej (85 x 55 mm) (KT-STD-1) wymiary standardowej karty kredytowej (85 x 55 mm) o grubości 2 mm (KT-STD-2) kolor: biały BR-STD-1 / BR-STD-2 Breloki zbliżeniowe transponder pasywny 125 khz PAS-DALLAS Pastylka DALLAS transponder pasywny 125 khz współpracują z czytnikami pastylek zbliżeniowych dostępne w kolorze czarnym i czerwonym KT-STD-1 / KT-STD-2 BR-STD-1 / BR-STD-2 PAS-DALLAS AKCESORIA SYSTEMU ACCO OP-KT-1 / OP-KT-2 Oprawy oprawy plastikowe do kart zbliżeniowych KT-STD-1 / KT-STD-2 LOGOBAND-A Smycz taśma na szyję z zaczepem do oprawy karty zbliżeniowej, breloka, kluczy itp. OP-KT-1 OP-KT-2

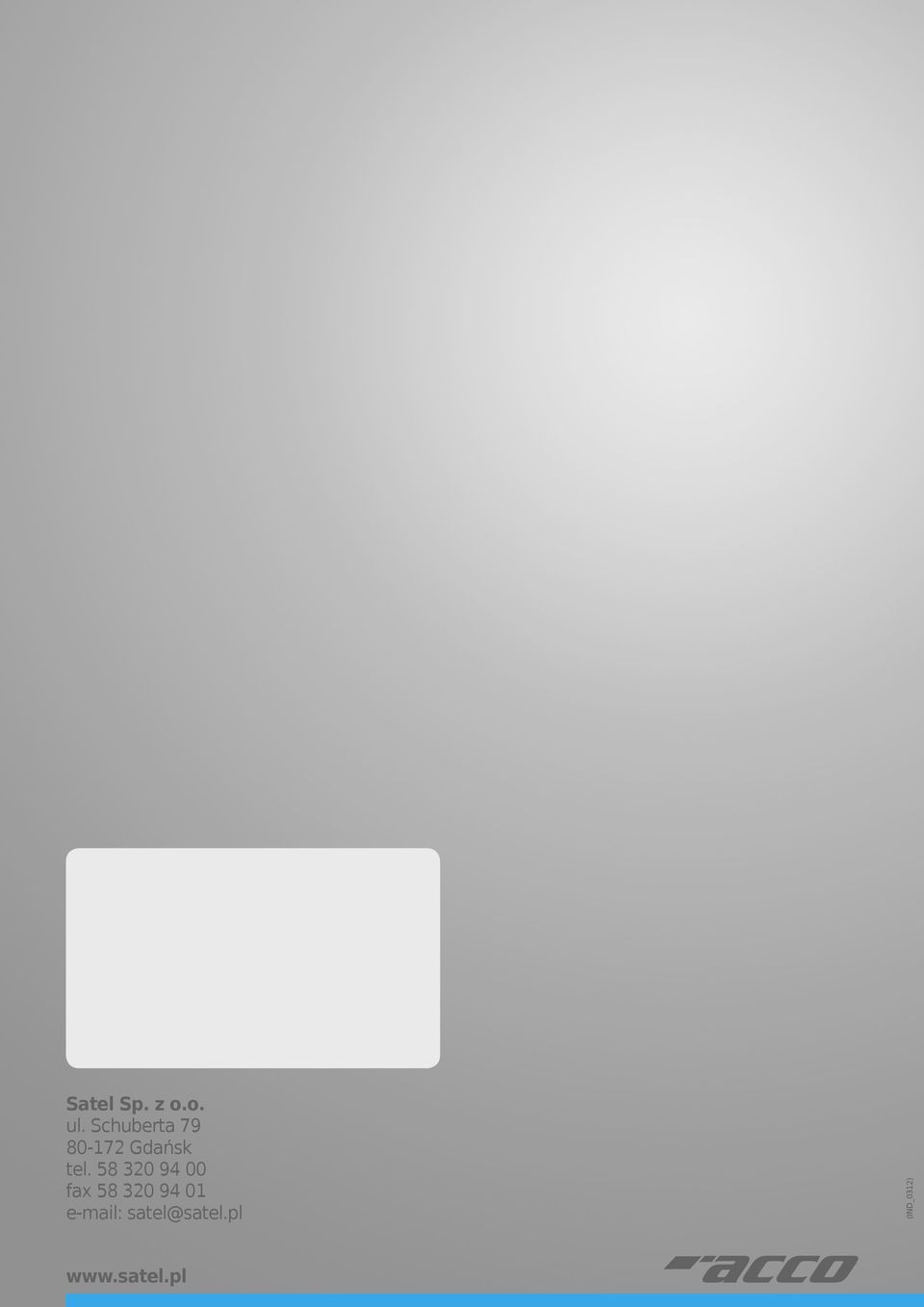

6 Satel Sp. z o.o. ul. Schuberta Gdańsk tel fax satel@satel.pl (IND_0312)
