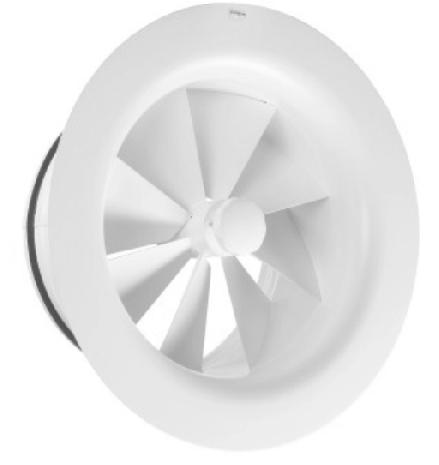

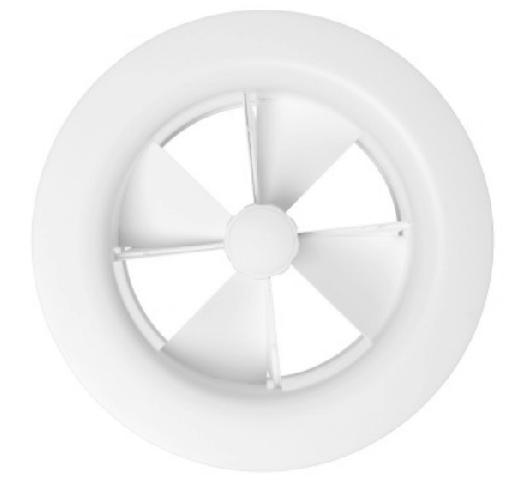

1 1 Nawiewnik dalekiego zasięgu z obrotowymi łopatkami ODZA Nawiewniki ODZA są elementami o zmiennej charakterystyce strumienia. Kierunek wypływu powietrza można regulować od kierunku poziomego, wykorzystywanego najczęściej w funkcji chłodzenia pomieszczenia, do pionowego, zalecanego w funkcji ogrzewania pomieszczenia. Charakterystyczną cechą nawiewnika ODZA jest osiąganie znacznego zasięgu w kierunku pionowym, także przy nawiewie powietrza ciepłego. W nawiewniku ODZA zastosowano metodę zmiany kierunku strumienia poprzez obracanie łopatek, polegającą na obróceniu co drugiej łopatki. Po obróceniu łopatek ruchomych, w ich końcowej fazie ruchu, płaszczyzna łopatki ruchomej dochodzi do łopatki nieruchomej. Dzięki temu, pomiędzy łopatkami ruchomymi i nieruchomymi, formują się dysze o wysokiej prędkości wypływu, zapewniające duży zasięg strumienia pionowego. Nawiewniki ODZA zapewniają skuteczną wentylację pomieszczeń o dużej kubaturze takich jak hale produkcyjne, magazynowe, supermarkety, atria itp. Zakres stosowania nawiewników ODZA: wydajność od 140 do 9000 m 3 /h, wysokość montażu od 3 do 28 m. Nawiewnik może być przestawiany ręcznie, siłownikiem elektrycznym lub siłownikiem woskowym. Maksymalna różnica temperatury przy ogrzewaniu DtN +15K Maksymalna różnica temperatury przy chłodzeniu DtN -12K Szybki dobór ODZA-25 ODZA-31 ODZA-40 ODZA-50 ODZA-63 Strumień powietrza l/s m 3 /h Wysokość usytuowania H P, m Strata ciśnienia Pa Cechy produktu Nawiewnik przestawny ODZA płynna regulacja kierunku wypływu od poziomego do pionowego bardzo daleki zasięg przy wypływie pionowym skuteczny przy ogrzewaniu dużych i wysokich pomieszczeń do zabudowy w płaszczyźnie sufitu lub wolnowiszący podłączenie bezpośrednio do kanału wentylacyjnego lub poprzez skrzynkę rozprężną. Przykładowy kod zamówienia nawiewnik dalekiego zasięgu z obrotowymi łopatkami ODZA , wielkość 50, siłownik elektryczny 0-10V, lakier biały RAL9010. skrzynka rozprężna SKKU , średnica podłączenia do kanału 50, wielkość nawiewnika 50, izolowana z ręczną przepustnicą.

2 2 ODZA Wymiary i waga D D H Waga [kg] ODZA-25, 31, 40 ODZA-50, 63, 71 Sposób montażu nawiewnika Bezpośrednio do kanałów okrągłych Skrzynka rozprężna SKKU Podłączenie do przewodu poprzez króciec przyłączny (zalecane H > 0,8 1,0 DN) D 1 1) D 1 2) D ) skrzynka rozprężna 1:1 2) skrzynka rozpreżna 1:2

3 3 Funkcje pracy nawiewnika Wypływ poziomy, funkcja chłodzenia Dt N = -12K Wypływ pionowy, funkcja ogrzewania Dt N = +15K Wypływ pionowy pośredni Regulacja Zmiana kierunku wypływu strumienia odbywa się poprzez obracanie ruchomych łopatek nawiewnika. wpływ poziomy wpływ pionowy wpływ pośredni W zależności od wersji, zmiana kierunku wypływu może realizowana: ręcznie, za pomocą pokrętła w nawiewniku, elektrycznie, za pomocą siłownika elektrycznego, samoczynnie, w funkcji temperatury powietrza nawiewanego, za pomocą siłownika woskowego

4 4 ODZA Zasięg strumienia, przepływ powietrza, strata ciśnienia, poziom ciśnienia akustycznego ODZA-25 zasięg strumienia pionowego funkcja ogrzewania ODZA-25 zasięg strumienia poziomego funkcja chłodzenia ODZA-25 przepływ powietrza, strata ciśnienia, parametry akustyczne Na wykresach podano poziom ciśnienia akustycznego L A10 [db(a)] dla pomieszczenia o powierzchni pochłaniania 10 m 2 Sabine i tłumieniu 4 db.

5 5 Zasięg strumienia, przepływ powietrza, strata ciśnienia, poziom ciśnienia akustycznego ODZA-31 zasięg strumienia pionowego funkcja ogrzewania ODZA-31 zasięg strumienia poziomego funkcja chłodzenia ODZA-31 przepływ powietrza, strata ciśnienia, parametry akustyczne Na wykresach podano poziom ciśnienia akustycznego L A10 [db(a)] dla pomieszczenia o powierzchni pochłaniania 10 m 2 Sabine i tłumieniu 4 db.

6 6 ODZA Zasięg strumienia, przepływ powietrza, strata ciśnienia, poziom ciśnienia akustycznego ODZA-40 zasięg strumienia pionowego funkcja ogrzewania ODZA-40 zasięg strumienia poziomego funkcja chłodzenia ODZA-40 przepływ powietrza, strata ciśnienia, parametry akustyczne Na wykresach podano poziom ciśnienia akustycznego L A10 [db(a)] dla pomieszczenia o powierzchni pochłaniania 10 m 2 Sabine i tłumieniu 4 db.

7 7 Zasięg strumienia, przepływ powietrza, strata ciśnienia, poziom ciśnienia akustycznego ODZA-50 zasięg strumienia pionowego funkcja ogrzewania ODZA-50 zasięg strumienia poziomego funkcja chłodzenia ODZA-50 przepływ powietrza, strata ciśnienia, parametry akustyczne Na wykresach podano poziom ciśnienia akustycznego L A10 [db(a)] dla pomieszczenia o powierzchni pochłaniania 10 m 2 Sabine i tłumieniu 4 db.

8 8 ODZA Zasięg strumienia, przepływ powietrza, strata ciśnienia, poziom ciśnienia akustycznego ODZA-63 zasięg strumienia pionowego funkcja ogrzewania ODZA-63 zasięg strumienia poziomego funkcja chłodzenia ODZA-63 przepływ powietrza, strata ciśnienia, parametry akustyczne Na wykresach podano poziom ciśnienia akustycznego L A10 [db(a)] dla pomieszczenia o powierzchni pochłaniania 10 m 2 Sabine i tłumieniu 4 db.

9 9 Maksymalny jednostkowy strumień powietrza wentylacyjnego * Przy założeniu średniej aktywności ok. 2 met i clo 0,5-0,6 (pomieszczenia spełniające to założenie: hale sprzedaży, przemysł lekki, magazyny, atria, sale widowiskowo-sportowe). Rozstaw nawiewników

10 10 ODZA Poziom mocy akustycznej Poziom mocy akustycznej w poszczególnych pasmach oktawowych określa się poprzez dodanie do poziomu ciśnienia akustycznego L A10 [db(a)] współczynnika korekcyjnego K ok z tabeli według wzoru L W = L A10 + K ok Poprawki K ok są uśrednionymi wartościami dla danej serii produktu Oznaczenia V przepływ l/s, m 3 /h Dp t całkowita strata ciśnienia Pa L 02 zasięg m L A10 na wykresie podano poziom ciśnienia akustycznego L A10 [db(a)] dla pomieszczenia o powierzchni pochłaniania 10 m 2 i tłumieniu 4 db db(a) L W poziom mocy akustycznej db K ok korekcja pasma oktaw db Przykład doboru Współczynnik korekcyjny K ok [db] częstotliwości środkowe pasm oktawowych [Hz] Oznaczenia V P całkowity strumień powietrza wentylacyjnego m 3 /h V strumień powietrza z nawiewnika m 3 /h V F jednostkowy strumień powietrza wentylacyjnego m 3 /h x m 2 A powierzchnia podłogi m 2 H p wysokość umieszczenia nawiewnika m t odległość pomiędzy nawiewnikami m t min rozstaw nawiewników m t p temperatura w pomieszczeniu O C Dt N różnica pomiędzy temperaturą powietrza nawiewanego a temperaturą w pomieszczeniu K L 0,2 zasięg strumienia nawiewnego m Dobór nawiewników ODZA-50 Liczba nawiewników, n 12 szt. Wydajność nawiewnika, V m 3 /h Zakładana Dt N przy ogrzewaniu +10 K Odczytany z nomogramu minimalny strumień powietrza w funkcji ogrzewania pomieszczenia m 3 /h Założono rozmieszczenia nawiewników w rozstawie, t 12.5 m Odczytany z nomogramu jednostkowy strumień powietrza, V F 16 m 3 /h x m 2 Maksymalna dopuszczalny jednostkowy strumień powietrza wentylacyjnego dla H p = 11.8 m i tp = 24 O C 79 m 3 /h x m 2 Minimalny rozstaw nawiewników, t min, dla którego nie zostanie przekroczona wartość V Fmax = 79 m3/h x m2tmin 5.6 m Dobór nawiewników ODZA-31 Liczba nawiewników, n 22 szt. Wydajność nawiewnika, V 1363 m 3 /h Zakładana DtN przy ogrzewaniu +10 K Odczytany z nomogramu minimalny strumień powietrza w funkcji ogrzewania pomieszczenia 1330 m 3 /h Założono rozmieszczenia nawiewników w rozstawie, t 9 m Odczytany z nomogramu jednostkowy strumień powietrza, V F 16,8 m 3 /h x m 2 Maksymalna dopuszczalny jednostkowy strumień powietrza wentylacyjnego dla H p = 11.8 m i t p = 24 O C 79 m 3 /h x m 2 Minimalny rozstaw nawiewników, tmin, dla którego nie zostanie przekroczona wartość V Fmax = 79 m 3 /h x m 2 t min 4,2 m Zapraszamy do skorzystania z naszego programu doboru SELECT w celu uzyskania trójwymiarowej wizualizacji rozpływu powietrza. Przykład doboru Całkowity strumień powietrza wentylacyjnego V P = m 3 /h Powierzchnia pomieszczenia, A = 2000 m 2 Temperatura w pomieszczeniu t p = 24 O C Wymagany zasięg strumienia, L 0.2 = 10 m

11 11 Kod zamówienia Nawiewnik dalekiego zasięgu z obrotowymi łopatkami ODZA-aa-b-c-d 25, 31, 40, 50, 63 Regulacja 1 sterowany ręcznie 2 sterowany siłownikiem woskowym 3 sterowany siłownikiem elektrycznym Kolor 1 standardowy kolor biały RAL9010 X inny kolor (wymagane oznaczenie wg palety RAL Dla b = 1, pokrętło 1 białe RAL czarne RAL lub czarne z szarą zaślepką Skrzynka rozprężna 1:1 SKKU-aa-bb-c-d 25-25, 31-31, 40-40, 50-50, (średnica przewodu wielkość nawiewnika) Izolacja 0 nieizolowana akustycznie 1 izolowana akustycznie Fläkt Bovent zastrzega sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania. Przepustnica 0 bez przepustnicy 1 z przepustnicą jednopłaszczyznową 2 przepustnica ZAEE (wyłącznie dla wielkości 25 i 31) Skrzynka rozprężna 1: , 25-31, 31-40, 40-50, (średnica przewodu wielkość nawiwnika) Izolacja 0 nieizolowana akustycznie 1 izolowana akustycznie SKKU-aa-bb-c-d Przepustnica 0 bez przepustnicy 1 z przepustnicą jednopłaszczyznową 2 z przepustnicą ZAEE (wyłącznie rozmiary 20, 25 oraz 31)
