GMINA MIASTO RZESZÓW, MIEJSKI ZARZĄD DRÓG UL. TARGOWA 1. Województwo podkarpackie, miasto Rzeszów PROJEKT WYKONAWCZY II.A. PRZEBUDOWA KABLI SN

Transkrypt

1 INWESTOR: PRZEDSIĘWZIĘCIE BUDOWLANE: GMINA MIASTO RZESZÓW, MIEJSKI ZARZĄD DRÓG UL. TARGOWA 1 ROZBUDOWA DK NR 4 W KM POPRZEZ BUDOWĘ PRZEJŚCIA PODZIEMNEGO POD UL. POWSTAŃCÓW WARSZAWY W RZESZOWIE W RAMACH ZADANIA INWESTYCYJNEGO PN: BUDOWA PRZEJŚCIA PODZIEMNEGO POD UL. POWSTAŃCÓW WARSZAWY W RZESZOWIE ADRES OBIEKTU Województwo podkarpackie, miasto Rzeszów RODZAJ OPRACOWANIA PROJEKT WYKONAWCZY CZĘŚĆ: II. URZĄDZENIA ELEKTROENERGETYCZNE TOM: II.A. PRZEBUDOWA KABLI SN Nr umowy: 193/ZP /09 Studio Projektów Budowli Inżynierskich Anastat Adam Kata - spółka jawna ul. Partyzantów 1A, Rzeszów, Funkcja Tytuł, Imię i Nazwisko Nr uprawnień Podpis Data Projektant inż. Paweł PIWOWAR E-117/02 Sprawdzający Andrzej PIŁAKOWSKI E-486/66 Egz. pdf

2 Projekt budowlany rozbudowy DK Nr 4 w km poprzez budowę przejścia podziemnego pod ul. Powstańców Warszawy w Rzeszowie w ramach zadania inwestycyjnego pn: Budowa przejścia podziemnego pod ul. Powstańców Warszawy w Rzeszowie II. URZĄDZENIA ELEKTROENERGETYCZNE; A. PRZEBUDOWA KABLI SN SPIS TREŚCI I. ZAŁĄCZNIKI Warunki przebudowy sieci elektroenergetycznej R7-4119/OM-XXIV/ Opinia ZUDP nr 752/ Uzgodnienie projektu nr R7-3750/OM-236/ II. OPIS TECHNICZNY WSTĘP Inwestor i Administrator obiektu Projektant Podstawa opracowania PRZEDMIOT, ZAKRES ORAZ KOLEJNOŚĆ REALIZACJI PRZEDSIĘWZIĘCIA Przedmiot opracowania Zakres opracowanie Kolejność realizacji przedsięwzięcia ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU Zagospodarowanie istniejącego pasa drogowego i terenu przyległego Istniejące uzbrojenie działki OPIS PRZEBUDOWY Kabel SN XUHAKXS 3x1x120 Nowe Miasto Hala Sportowa Kabel SN HAKnFta 3x120 GPZ Centralna Drabinianka Kabel SN Stopień Wodny Stadion Kabel SN YHAKXs 3x1x240 GPZ Centralna Multi Kino Kabel SN HAKFta 3x120 Stopień Wodny - Octownia Kabel SN NAHKBA 3x120 Stopień Wodny Promenada Układanie kabli UWAGI KOŃCOWE... 7 III. ZESTAWIENIE MONTAŻOWE... 8 IV. CZĘŚĆ RYSUNKOWA

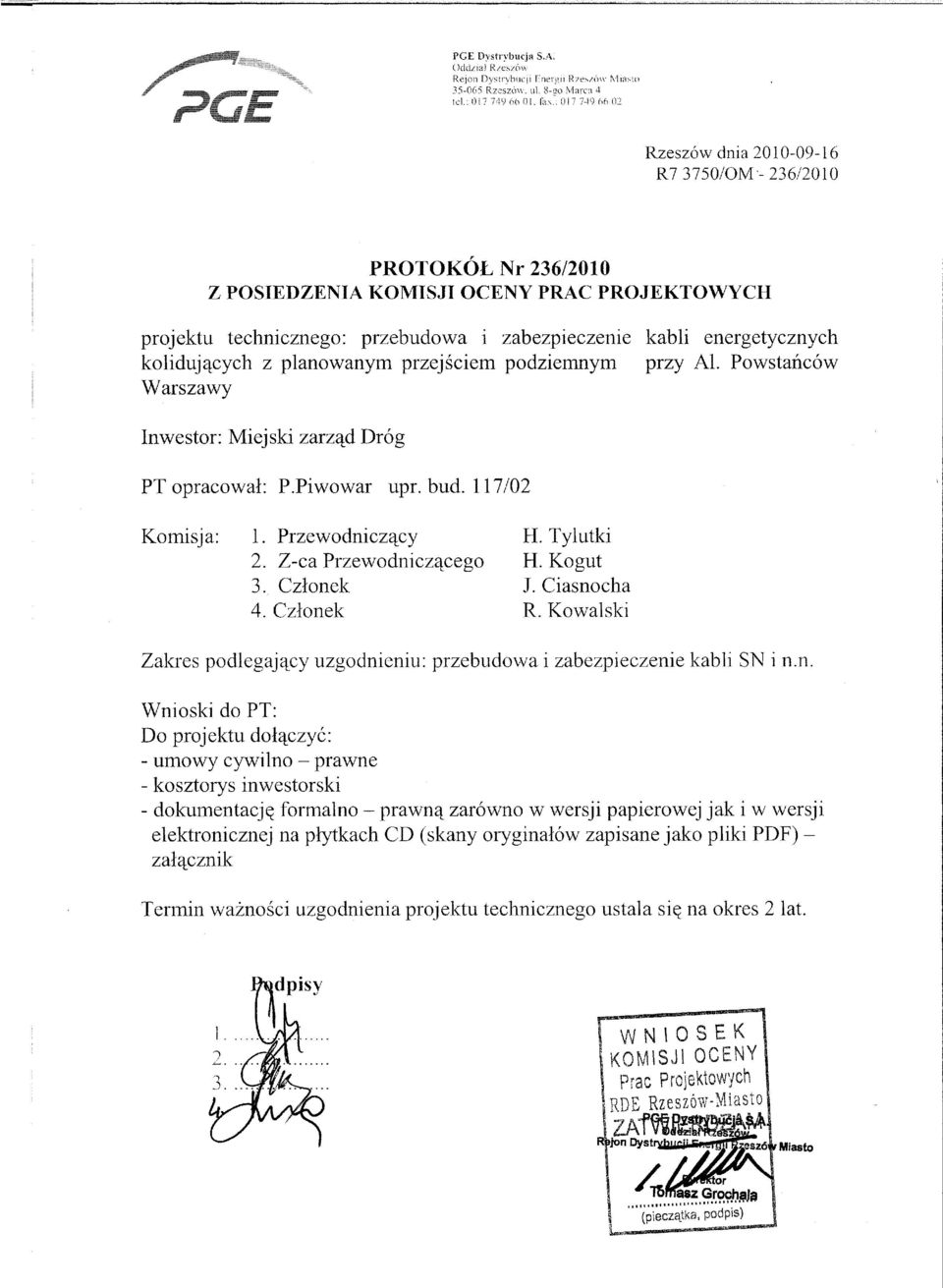

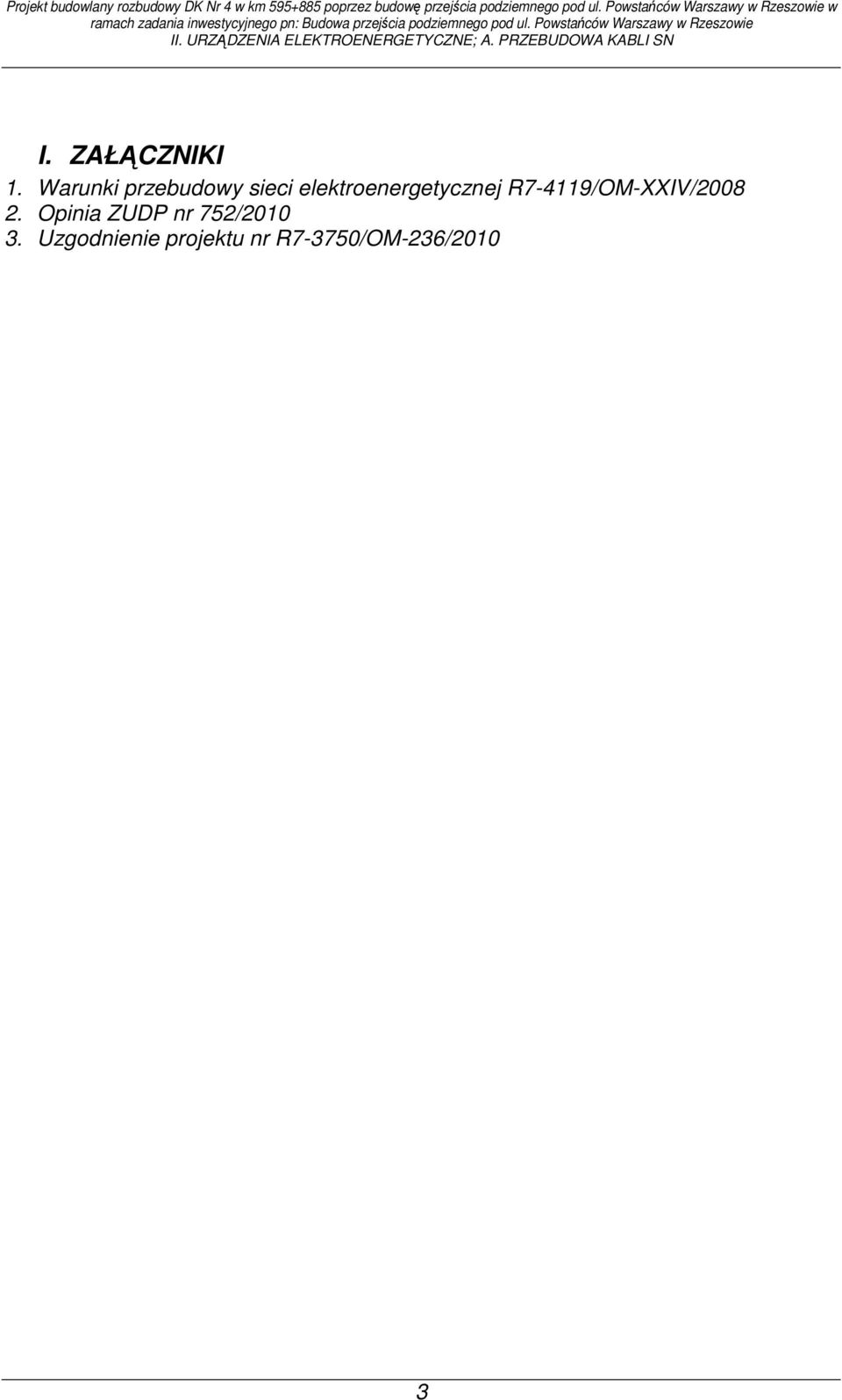

3 Projekt budowlany rozbudowy DK Nr 4 w km poprzez budowę przejścia podziemnego pod ul. Powstańców Warszawy w Rzeszowie w ramach zadania inwestycyjnego pn: Budowa przejścia podziemnego pod ul. Powstańców Warszawy w Rzeszowie II. URZĄDZENIA ELEKTROENERGETYCZNE; A. PRZEBUDOWA KABLI SN I. ZAŁĄCZNIKI 1. Warunki przebudowy sieci elektroenergetycznej R7-4119/OM-XXIV/ Opinia ZUDP nr 752/ Uzgodnienie projektu nr R7-3750/OM-236/2010 3

4

5

6

7

8

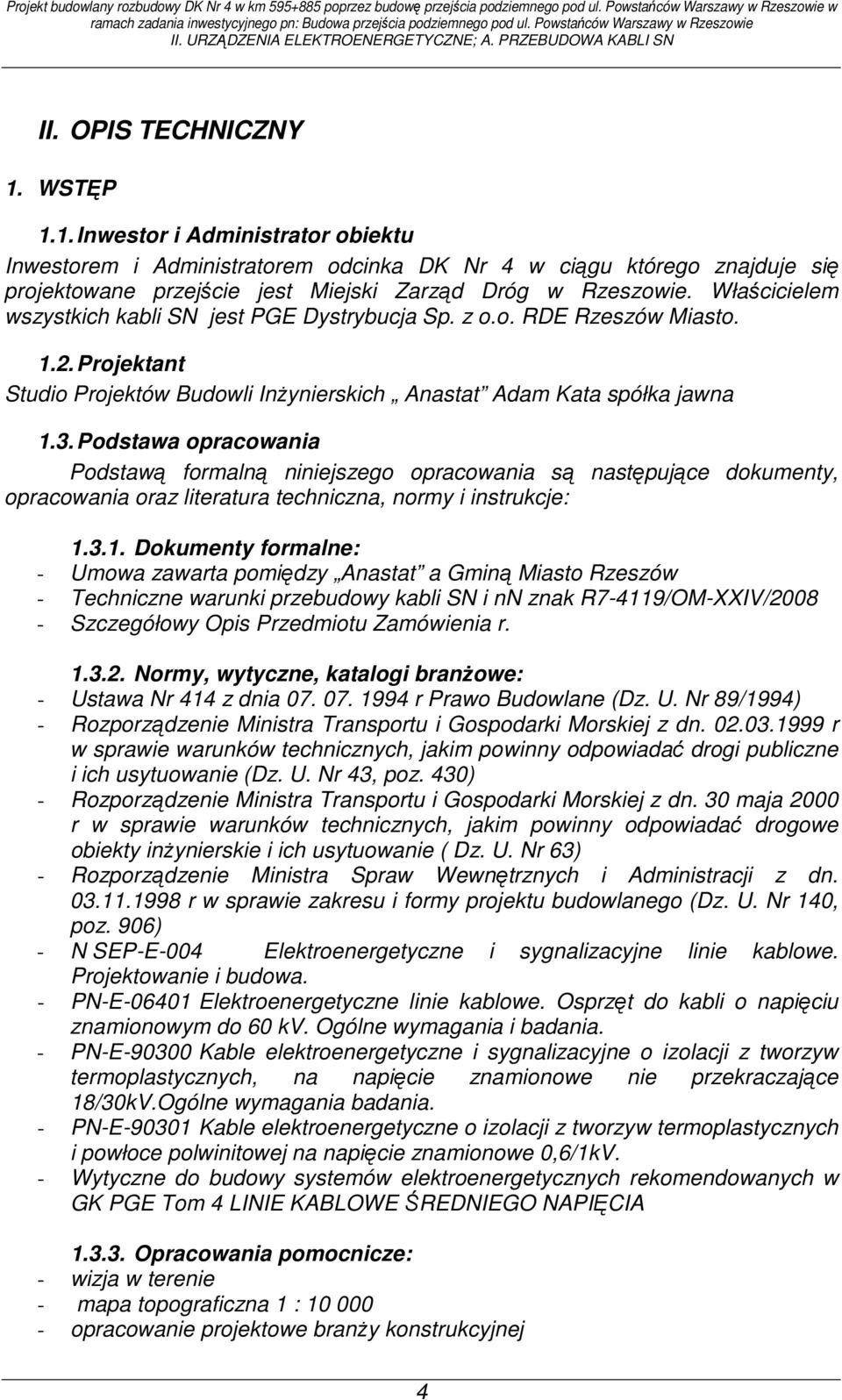

9 Projekt budowlany rozbudowy DK Nr 4 w km poprzez budowę przejścia podziemnego pod ul. Powstańców Warszawy w Rzeszowie w ramach zadania inwestycyjnego pn: Budowa przejścia podziemnego pod ul. Powstańców Warszawy w Rzeszowie II. URZĄDZENIA ELEKTROENERGETYCZNE; A. PRZEBUDOWA KABLI SN II. OPIS TECHNICZNY 1. WSTĘP 1.1. Inwestor i Administrator obiektu Inwestorem i Administratorem odcinka DK Nr 4 w ciągu którego znajduje się projektowane przejście jest Miejski Zarząd Dróg w Rzeszowie. Właścicielem wszystkich kabli SN jest PGE Dystrybucja Sp. z o.o. RDE Rzeszów Miasto Projektant Studio Projektów Budowli Inżynierskich Anastat Adam Kata spółka jawna 1.3. Podstawa opracowania Podstawą formalną niniejszego opracowania są następujące dokumenty, opracowania oraz literatura techniczna, normy i instrukcje: Dokumenty formalne: - Umowa zawarta pomiędzy Anastat a Gminą Miasto Rzeszów - Techniczne warunki przebudowy kabli SN i nn znak R7-4119/OM-XXIV/ Szczegółowy Opis Przedmiotu Zamówienia r Normy, wytyczne, katalogi branżowe: - Ustawa Nr 414 z dnia r Prawo Budowlane (Dz. U. Nr 89/1994) - Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dn r w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. Nr 43, poz. 430) - Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dn. 30 maja 2000 r w sprawie warunków technicznych, jakim powinny odpowiadać drogowe obiekty inżynierskie i ich usytuowanie ( Dz. U. Nr 63) - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dn r w sprawie zakresu i formy projektu budowlanego (Dz. U. Nr 140, poz. 906) - N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. - PN-E Elektroenergetyczne linie kablowe. Osprzęt do kabli o napięciu znamionowym do 60 kv. Ogólne wymagania i badania. - PN-E Kable elektroenergetyczne i sygnalizacyjne o izolacji z tworzyw termoplastycznych, na napięcie znamionowe nie przekraczające 18/30kV.Ogólne wymagania badania. - PN-E Kable elektroenergetyczne o izolacji z tworzyw termoplastycznych i powłoce polwinitowej na napięcie znamionowe 0,6/1kV. - Wytyczne do budowy systemów elektroenergetycznych rekomendowanych w GK PGE Tom 4 LINIE KABLOWE ŚREDNIEGO NAPIĘCIA Opracowania pomocnicze: - wizja w terenie - mapa topograficzna 1 : opracowanie projektowe branży konstrukcyjnej 4

10 Projekt budowlany rozbudowy DK Nr 4 w km poprzez budowę przejścia podziemnego pod ul. Powstańców Warszawy w Rzeszowie w ramach zadania inwestycyjnego pn: Budowa przejścia podziemnego pod ul. Powstańców Warszawy w Rzeszowie II. URZĄDZENIA ELEKTROENERGETYCZNE; A. PRZEBUDOWA KABLI SN - opracowanie projektowe branży sanitarnej 2. PRZEDMIOT, ZAKRES ORAZ KOLEJNOŚĆ REALIZACJI PRZEDSIĘWZIĘCIA 2.1. Przedmiot opracowania Przedmiotem opracowania jest przebudowa i zabezpieczenie kabli SN w związku z rozbudową DK Nr 4 w km poprzez budowę przejścia podziemnego pod ul. Powstańców Warszawy w Rzeszowie w ramach zadania inwestycyjnego pn: Budowa przejścia podziemnego pod ul. Powstańców Warszawy w Rzeszowie Zakres opracowanie Odcinek drogi DK Nr 4 ( ul. Powstańców Warszawy ) działka Nr 1760, należąca do Skarbu Państwa w Miejskiego Zarządu Dróg w Rzeszowie. Działki nr 1083/103, 1758/20, 1759, 1761/18, których właścicielem jest Gmina Miasto Rzeszów. Działki nr 1/1 oraz 355/1 w własności Skarbu Państwa w trwałym zarządzie Regionalnego Zarządu Gospodarki Wodnej w Krakowie działki na których znajdują się wyloty istniejącej kanalizacji deszczowej. W zakres opracowania wchodzi: przebudowa kabli SN 4 odcinki zabezpieczenie istniejących kabli 1 odcinek 2.3. Kolejność realizacji przedsięwzięcia Roboty przygotowawcze, wycinka drzew Lokalizacja tras istniejących kabli Wytyczenie przebiegu tras kabli, Przebudowa i zabezpieczenie kabli Wykonanie przecisku z rur stalowych Wykonanie przejścia podziemnego metodą przeciskową Wykonanie pozostałych elementów przejścia Wykonanie chodników łączących z przejściem dla pieszych 3. ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU Zagospodarowanie istniejącego pasa drogowego i terenu przyległego Projektowana budowa przejścia podziemnego znajduje się w ciągu istniejącej drogi krajowej i nie spowoduje zmian w obecnym istniejącym zagospodarowaniu terenu w związku z realizacją zamierzenia poprawi się bezpieczeństwo ruchu. Na przedmiotowym odcinku drogi nie ma zabudowy mieszkalnej. Obecnie w miejscu projektowanej inwestycji zlokalizowana jest ul. Powstańców Warszawy objęta ciągiem DK Nr 4 w obrębie Rzeszowa Istniejące uzbrojenie działki. W rejonie projektowanej budowy przejścia podziemnego znajdują się nieczynne oraz czynne kable średniego napięcia 15kV w okolicy zejścia do przejścia podziemnego przed nasypem oraz na nasypie pod chodnikiem. Ponadto w rejonie projektowanego przejścia znajdują się linie kablowe nn oświetlenia drogowego, kanalizacja teletechniczna, sieć wodociągowa, gazowa, kanalizacyjna i co. 5

11 Projekt budowlany rozbudowy DK Nr 4 w km poprzez budowę przejścia podziemnego pod ul. Powstańców Warszawy w Rzeszowie w ramach zadania inwestycyjnego pn: Budowa przejścia podziemnego pod ul. Powstańców Warszawy w Rzeszowie II. URZĄDZENIA ELEKTROENERGETYCZNE; A. PRZEBUDOWA KABLI SN 4. OPIS PRZEBUDOWY 4.1. Kabel SN XUHAKXS 3x1x120 Nowe Miasto Hala Sportowa Kabel nie koliduje z projektowaną budową przejścia pozostaje bez zmian Kabel SN HAKnFta 3x120 GPZ Centralna Drabinianka Kabel oznaczony na planie ES-1 przebudować poza teren przewidywanych prac poprzez wcinkę i budowę nowego odcinka kabla HAKnFta 3x120mm 2 12/20kV od mufy oznaczonej C1 do C2. Stosować mufy EPKJ-24C/3SB-3SB-T.Przy mufach należy pozostawić zapas kabla 5m. W miejscu skrzyżowania z istniejącym i projektowanym uzbrojeniem terenu chronić rurą DVK Kabel SN Stopień Wodny Stadion Kabel oznaczony na planie ES-2 przebudować poza teren przewidywanych prac poprzez wcinkę i budowę nowego odcinka kabla XRUHAKXS 3x1x120mm 2 12/20kV od mufy oznaczonej D1 do D2. Stosować mufy POLJ 24/1x Przy mufach należy pozostawić zapas kabla 4m. W miejscu skrzyżowania z istniejącym i projektowanym uzbrojeniem terenu chronić rurą DVK Kabel SN YHAKXs 3x1x240 GPZ Centralna Multi Kino Kabel oznaczony na planie ES-3 przebudować poza teren przewidywanych prac poprzez wcinkę i budowę nowego odcinka kabla XRUHAKXS 3x1x120mm 2 12/20kV od mufy oznaczonej B1 do B2. Stosować mufy POLJ 24/1x Przy mufach należy pozostawić zapas kabla 4m Kabel SN HAKFta 3x120 Stopień Wodny - Octownia Kabel oznaczony na planie ES-4 ochronić rurą A160PS w obszarze projektowanego przejścia Kabel SN NAHKBA 3x120 Stopień Wodny Promenada Kabel oznaczony na planie ES-5 przebudować poza teren przewidywanych prac poprzez wcinkę i budowę nowego odcinka kabla HAKnFta 3x120mm2 12/20kV od mufy oznaczonej F do rozdzielni SN stacji Stopień Wodny Stosować mufy EPKJ-24C/3SB-3SB-T i głowice EPKT 24C3MIH3. Przy mufach i głowicach należy pozostawić zapas kabla 5m Układanie kabli. Głębokość ułożenia kabla w ziemi, mierzona prostopadle od powierzchni ziemi do górnej powierzchni kabli winna wynosić 80cm. Promień gięcia nie powinien być mniejszy od podanego przez producenta kabla, dla kabli jednożyłowych wynosi on 20-krotną zewnętrzną średnicę kabla. Kabel należy układać na dnie wykopu na warstwie piasku o grubości co najmniej 10cm. Ułożony kabel linią falistą należy zasypać warstwą piasku o grubości co najmniej 10cm, następnie warstwą rodzimego gruntu 25+35cm i przykryć folią koloru czerwonego, grubości folii co najmniej 0,3mm. Krawędzie folii powinny wystawać co najmniej 50mm poza zewnętrzną krawędź ułożonego kabla. Kable ułożone w ziemi powinny być zaopatrzone na całej długości w trwałe oznaczniki rozmieszczone w odstępach nie większych niż 10m, oraz przy mufach i w miejscach charakterystycznych np. przy skrzyżowaniach i wejściach do osłon otaczających. Na oznacznikach należy umieścić napisy zawierające: 6

12 Projekt budowlany rozbudowy DK Nr 4 w km poprzez budowę przejścia podziemnego pod ul. Powstańców Warszawy w Rzeszowie w ramach zadania inwestycyjnego pn: Budowa przejścia podziemnego pod ul. Powstańców Warszawy w Rzeszowie II. URZĄDZENIA ELEKTROENERGETYCZNE; A. PRZEBUDOWA KABLI SN - numer ewidencyjny linii, - typ kabla, - znak użytkownika kabla, - rok ułożenia kabla. 5. UWAGI KOŃCOWE Przed rozpoczęciem powyższych prac celem zapewnienia nadzoru należy powiadomić z 7 dniowym wyprzedzeniem RDE Rzeszów-Miasto. Po zakończeniu prac należy dokonać odbioru technicznego przy współudziale przedstawiciela ww. Rejonu przedkładając następujące dokumenty: inwentaryzację geodezyjną powykonawczą protokoły pomiaru kabli w pełnym zakresie protokoły oporności uziemień Do odbioru rów kablowy łącznie z założoną rurą ochronną pozostawić niezasypany. Roboty budowlano - montażowe należy prowadzić zgodnie z postanowieniami prawa budowlanego [ustawa z dnia Dz. Ustaw nr 89 poz. 441] a w szczególności powiadomić właściwy urząd o terminie rozpoczęcia prac oraz przekazać wykonawcy z udziałem użytkownika sieci plac budowy. Całość robót należy wykonać zgodnie z przepisami BHP i normami branżowymi obowiązującymi w energetyce. 7

13 Projekt budowlany rozbudowy DK Nr 4 w km poprzez budowę przejścia podziemnego pod ul. Powstańców Warszawy w Rzeszowie w ramach zadania inwestycyjnego pn: Budowa przejścia podziemnego pod ul. Powstańców Warszawy w Rzeszowie II. URZĄDZENIA ELEKTROENERGETYCZNE; A. PRZEBUDOWA KABLI SN III. ZESTAWIENIE MONTAŻOWE 8

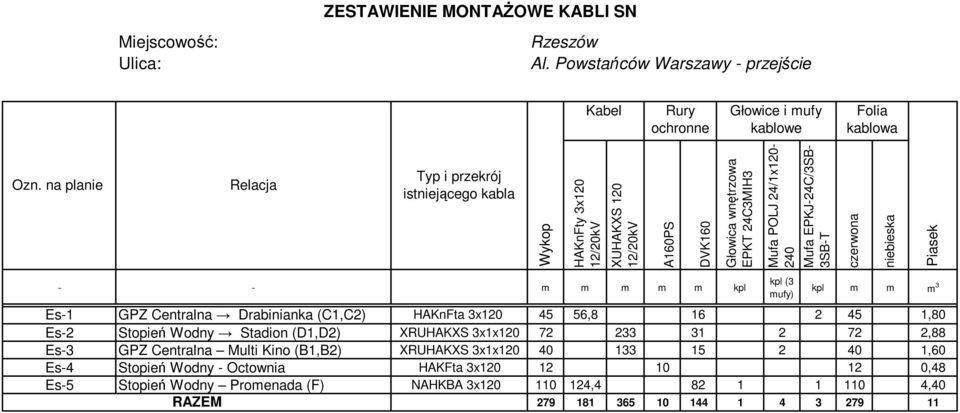

14 ZESTAWIENIE MONTAŻOWE KABLI SN Miejscowość: Ulica: Rzeszów Al. Powstańców Warszawy - przejście Ozn. na planie Relacja Typ i przekrój istniejącego kabla Wykop HAKnFty 3x120 12/20kV Kabel XUHAKXS /20kV Rury ochronne Arot A160PS DVK160 Głowice i mufy kablowe Głowica wnętrzowa EPKT 24C3MIH3 Mufa POLJ 24/1x Mufa EPKJ-24C/3SB- 3SB-T Folia kablowa czerwona niebieska Piasek - - m m m m m kpl kpl (3 mufy) kpl m m m 3 Es-1 GPZ Centralna Drabinianka (C1,C2) HAKnFta 3x , ,80 Es-2 Stopień Wodny Stadion (D1,D2) XRUHAKXS 3x1x ,88 Es-3 GPZ Centralna Multi Kino (B1,B2) XRUHAKXS 3x1x ,60 Es-4 Stopień Wodny - Octownia HAKFta 3x ,48 Es-5 Stopień Wodny Promenada (F) NAHKBA 3x , ,40 RAZEM

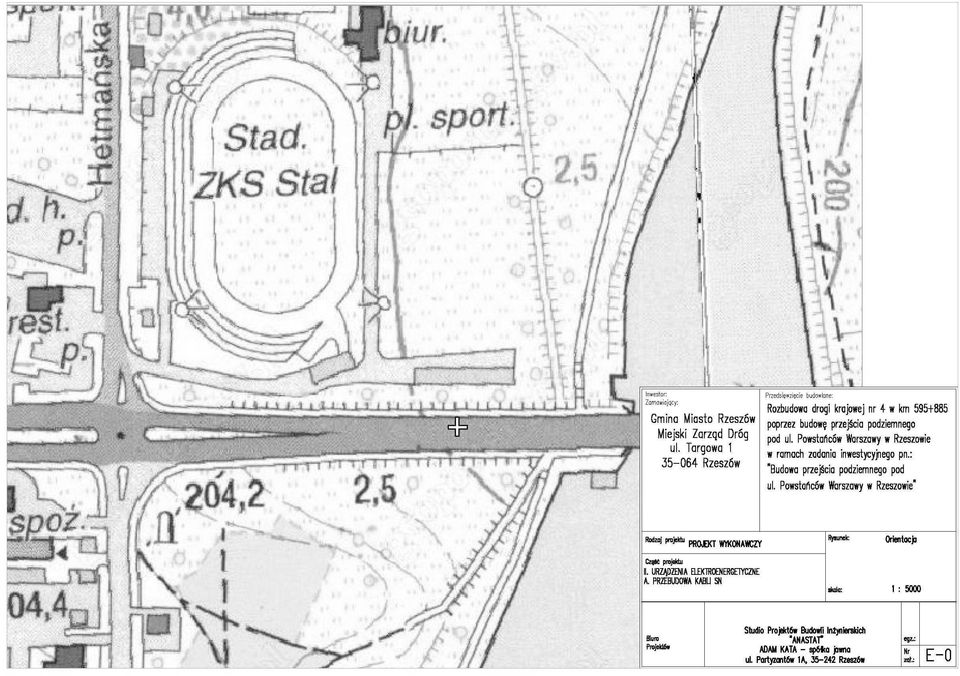

15 Projekt budowlany rozbudowy DK Nr 4 w km poprzez budowę przejścia podziemnego pod ul. Powstańców Warszawy w Rzeszowie w ramach zadania inwestycyjnego pn: Budowa przejścia podziemnego pod ul. Powstańców Warszawy w Rzeszowie II. URZĄDZENIA ELEKTROENERGETYCZNE; A. PRZEBUDOWA KABLI SN IV. CZĘŚĆ RYSUNKOWA E-0 Orientacja E-1 Plan sytuacyjny 9
