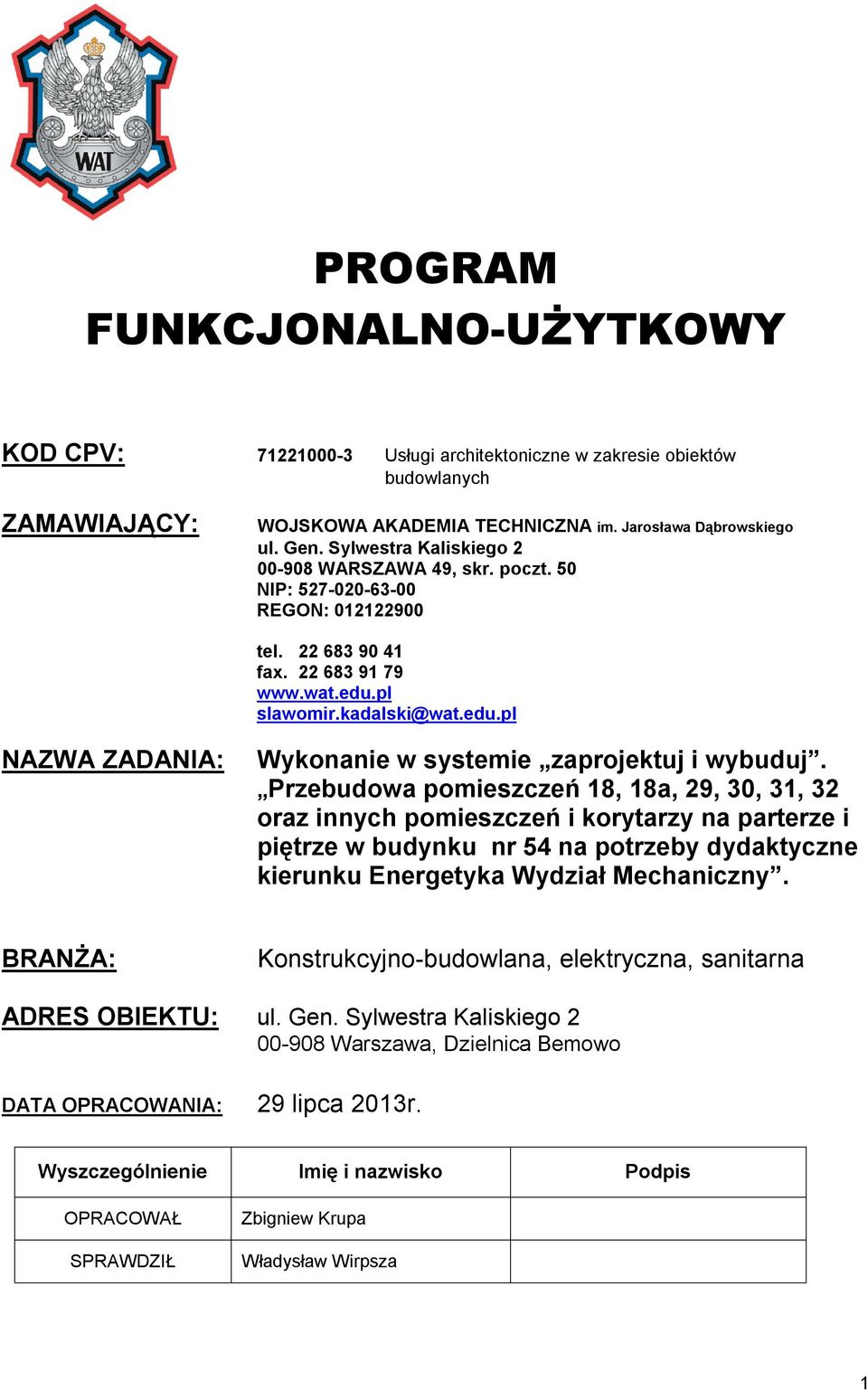

1 PROGRAM FUNKCJONALNO-UŻYTKOWY KOD CPV: Usługi architektoniczne w zakresie obiektów budowlanych ZAMAWIAJĄCY: WOJSKOWA AKADEMIA TECHNICZNA im. Jarosława Dąbrowskiego ul. Gen. Sylwestra Kaliskiego WARSZAWA 49, skr. poczt. 50 NIP: REGON: tel fax slawomir.kadalski@wat.edu.pl NAZWA ZADANIA: Wykonanie w systemie zaprojektuj i wybuduj. Przebudowa pomieszczeń 18, 18a, 29, 30, 31, 32 oraz innych pomieszczeń i korytarzy na parterze i piętrze w budynku nr 54 na potrzeby dydaktyczne kierunku Energetyka Wydział Mechaniczny. BRANŻA: Konstrukcyjno-budowlana, elektryczna, sanitarna ADRES OBIEKTU: ul. Gen. Sylwestra Kaliskiego Warszawa, Dzielnica Bemowo DATA OPRACOWANIA: 29 lipca 2013r. Wyszczególnienie Imię i nazwisko Podpis OPRACOWAŁ SPRAWDZIŁ Zbigniew Krupa Władysław Wirpsza 1

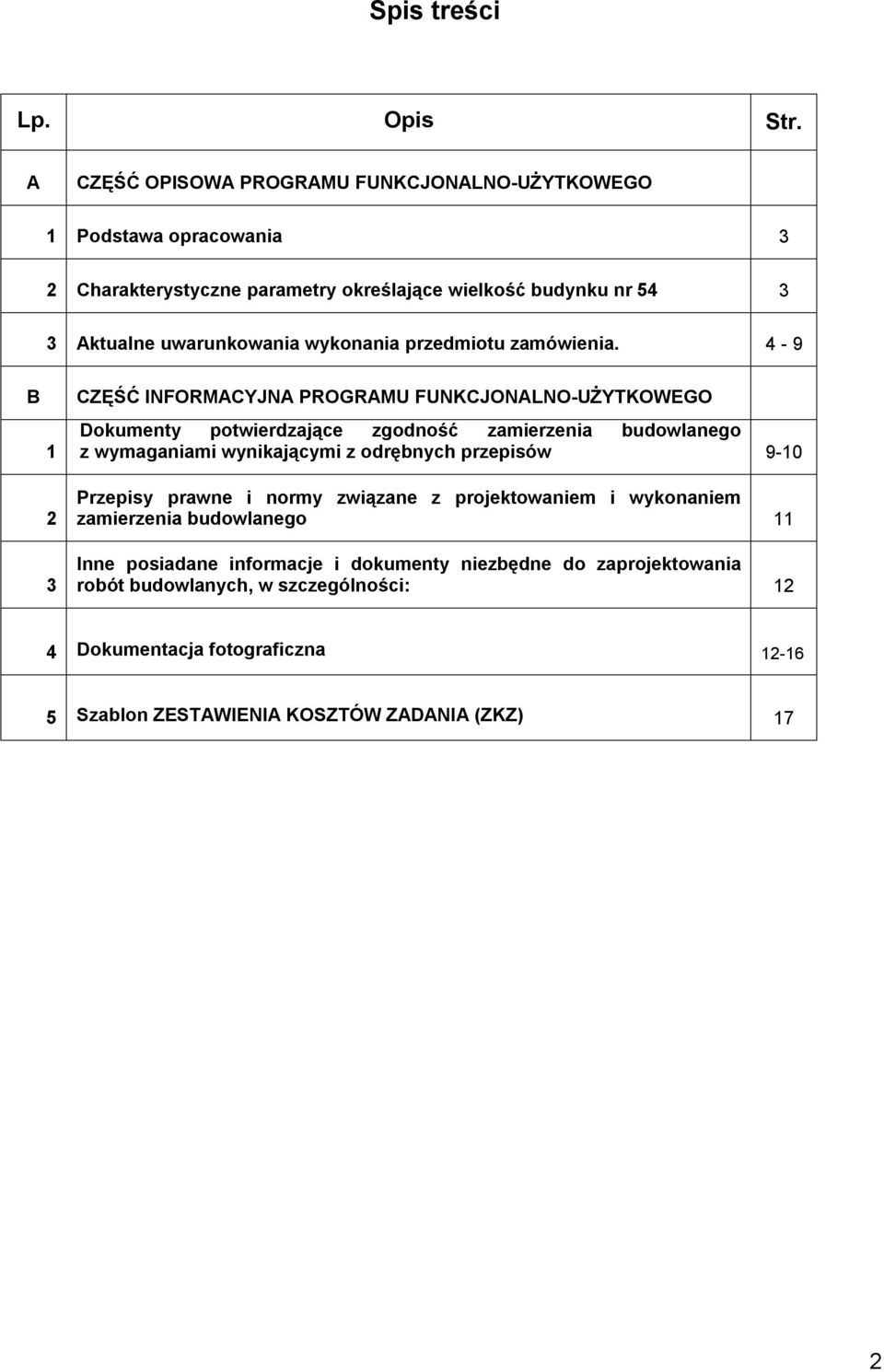

2 Spis treści Lp. Opis Str. A CZĘŚĆ OPISOWA PROGRAMU FUNKCJONALNO-UŻYTKOWEGO 1 Podstawa opracowania 3 2 Charakterystyczne parametry określające wielkość budynku nr Aktualne uwarunkowania wykonania przedmiotu zamówienia. 4-9 B CZĘŚĆ INFORMACYJNA PROGRAMU FUNKCJONALNO-UŻYTKOWEGO Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów 9-10 Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego 11 Inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót budowlanych, w szczególności: 12 4 Dokumentacja fotograficzna Szablon ZESTAWIENIA KOSZTÓW ZADANIA (ZKZ) 17 2

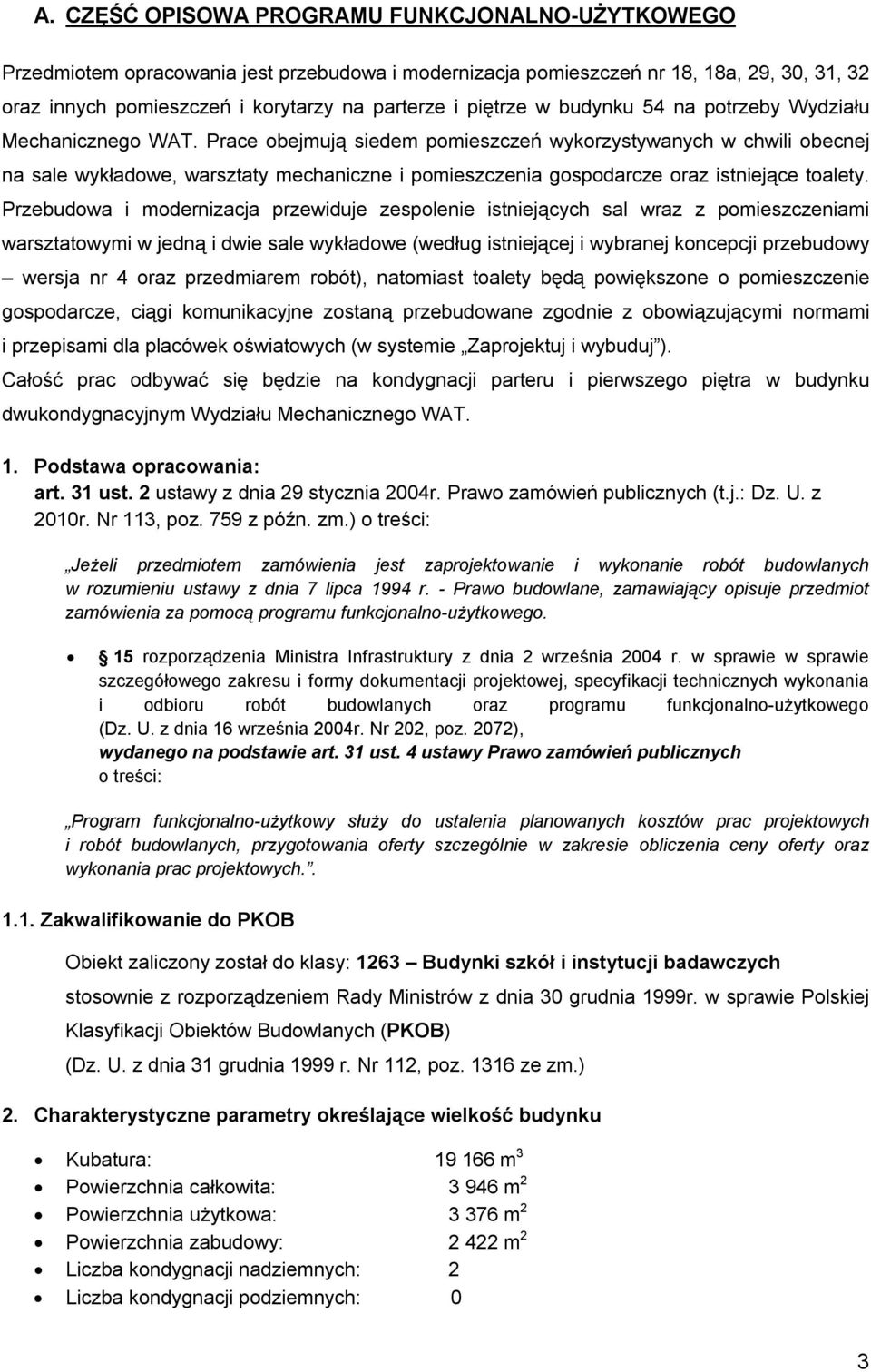

3 A. CZĘŚĆ OPISOWA PROGRAMU FUNKCJONALNO-UŻYTKOWEGO Przedmiotem opracowania jest przebudowa i modernizacja pomieszczeń nr 18, 18a, 29, 30, 31, 32 oraz innych pomieszczeń i korytarzy na parterze i piętrze w budynku 54 na potrzeby Wydziału Mechanicznego WAT. Prace obejmują siedem pomieszczeń wykorzystywanych w chwili obecnej na sale wykładowe, warsztaty mechaniczne i pomieszczenia gospodarcze oraz istniejące toalety. Przebudowa i modernizacja przewiduje zespolenie istniejących sal wraz z pomieszczeniami warsztatowymi w jedną i dwie sale wykładowe (według istniejącej i wybranej koncepcji przebudowy wersja nr 4 oraz przedmiarem robót), natomiast toalety będą powiększone o pomieszczenie gospodarcze, ciągi komunikacyjne zostaną przebudowane zgodnie z obowiązującymi normami i przepisami dla placówek oświatowych (w systemie Zaprojektuj i wybuduj ). Całość prac odbywać się będzie na kondygnacji parteru i pierwszego piętra w budynku dwukondygnacyjnym Wydziału Mechanicznego WAT. 1. Podstawa opracowania: art. 31 ust. 2 ustawy z dnia 29 stycznia 2004r. Prawo zamówień publicznych (t.j.: Dz. U. z 2010r. Nr 113, poz. 759 z późn. zm.) o treści: Jeżeli przedmiotem zamówienia jest zaprojektowanie i wykonanie robót budowlanych w rozumieniu ustawy z dnia 7 lipca 1994 r. - Prawo budowlane, zamawiający opisuje przedmiot zamówienia za pomocą programu funkcjonalno-użytkowego. 15 rozporządzenia Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. z dnia 16 września 2004r. Nr 202, poz. 2072), wydanego na podstawie art. 31 ust. 4 ustawy Prawo zamówień publicznych o treści: Program funkcjonalno-użytkowy służy do ustalenia planowanych kosztów prac projektowych i robót budowlanych, przygotowania oferty szczególnie w zakresie obliczenia ceny oferty oraz wykonania prac projektowych Zakwalifikowanie do PKOB Obiekt zaliczony został do klasy: 1263 Budynki szkół i instytucji badawczych stosownie z rozporządzeniem Rady Ministrów z dnia 30 grudnia 1999r. w sprawie Polskiej Klasyfikacji Obiektów Budowlanych (PKOB) (Dz. U. z dnia 31 grudnia 1999 r. Nr 112, poz ze zm.) 2. Charakterystyczne parametry określające wielkość budynku Kubatura: m 3 Powierzchnia całkowita: m 2 Powierzchnia użytkowa: m 2 Powierzchnia zabudowy: m 2 Liczba kondygnacji nadziemnych: 2 Liczba kondygnacji podziemnych: 0 3

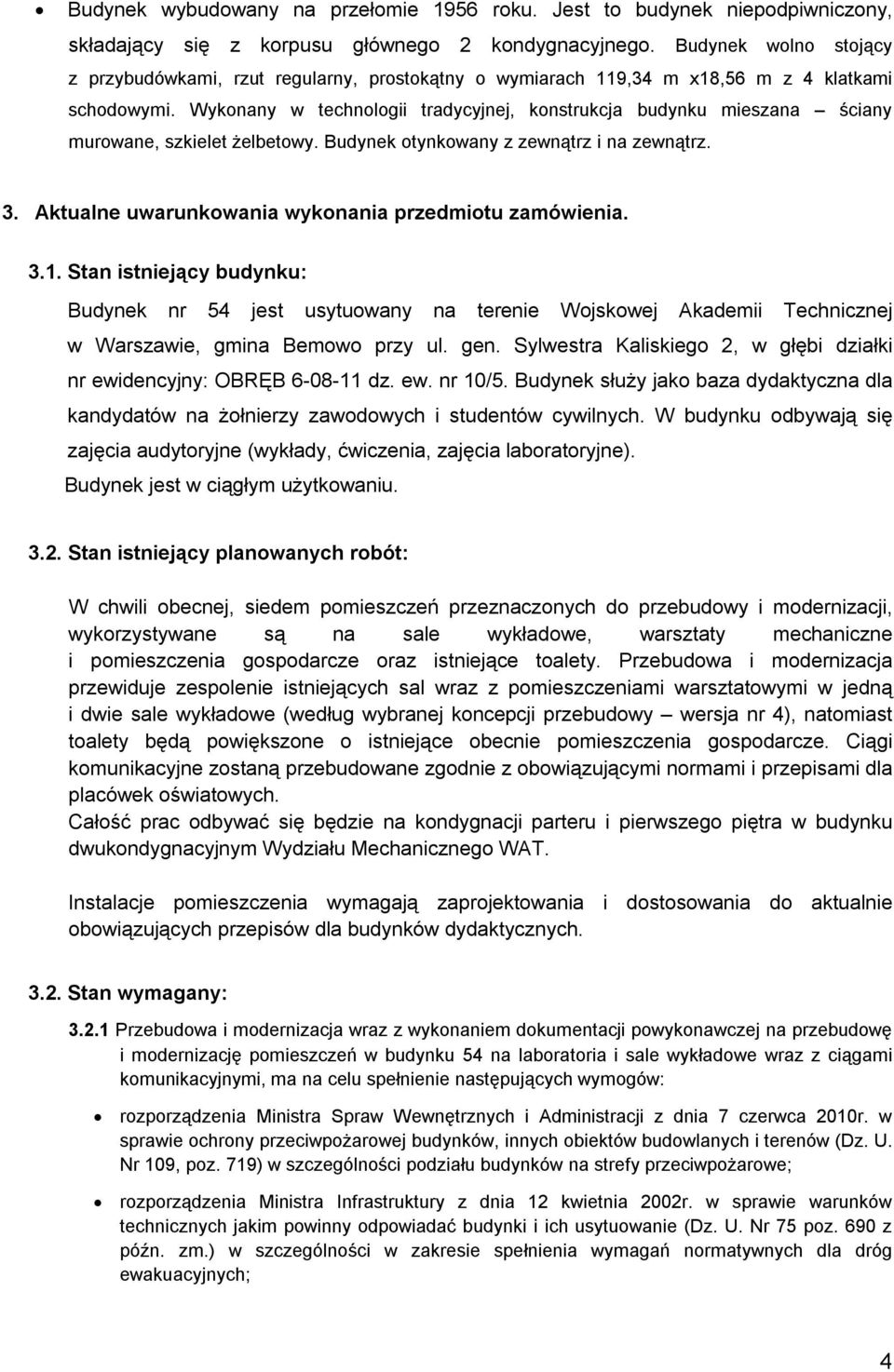

4 Budynek wybudowany na przełomie 1956 roku. Jest to budynek niepodpiwniczony, składający się z korpusu głównego 2 kondygnacyjnego. Budynek wolno stojący z przybudówkami, rzut regularny, prostokątny o wymiarach 119,34 m x18,56 m z 4 klatkami schodowymi. Wykonany w technologii tradycyjnej, konstrukcja budynku mieszana ściany murowane, szkielet żelbetowy. Budynek otynkowany z zewnątrz i na zewnątrz. 3. Aktualne uwarunkowania wykonania przedmiotu zamówienia Stan istniejący budynku: Budynek nr 54 jest usytuowany na terenie Wojskowej Akademii Technicznej w Warszawie, gmina Bemowo przy ul. gen. Sylwestra Kaliskiego 2, w głębi działki nr ewidencyjny: OBRĘB dz. ew. nr 10/5. Budynek służy jako baza dydaktyczna dla kandydatów na żołnierzy zawodowych i studentów cywilnych. W budynku odbywają się zajęcia audytoryjne (wykłady, ćwiczenia, zajęcia laboratoryjne). Budynek jest w ciągłym użytkowaniu Stan istniejący planowanych robót: W chwili obecnej, siedem pomieszczeń przeznaczonych do przebudowy i modernizacji, wykorzystywane są na sale wykładowe, warsztaty mechaniczne i pomieszczenia gospodarcze oraz istniejące toalety. Przebudowa i modernizacja przewiduje zespolenie istniejących sal wraz z pomieszczeniami warsztatowymi w jedną i dwie sale wykładowe (według wybranej koncepcji przebudowy wersja nr 4), natomiast toalety będą powiększone o istniejące obecnie pomieszczenia gospodarcze. Ciągi komunikacyjne zostaną przebudowane zgodnie z obowiązującymi normami i przepisami dla placówek oświatowych. Całość prac odbywać się będzie na kondygnacji parteru i pierwszego piętra w budynku dwukondygnacyjnym Wydziału Mechanicznego WAT. Instalacje pomieszczenia wymagają zaprojektowania i dostosowania do aktualnie obowiązujących przepisów dla budynków dydaktycznych Stan wymagany: Przebudowa i modernizacja wraz z wykonaniem dokumentacji powykonawczej na przebudowę i modernizację pomieszczeń w budynku 54 na laboratoria i sale wykładowe wraz z ciągami komunikacyjnymi, ma na celu spełnienie następujących wymogów: rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719) w szczególności podziału budynków na strefy przeciwpożarowe; rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 poz. 690 z późn. zm.) w szczególności w zakresie spełnienia wymagań normatywnych dla dróg ewakuacyjnych; 4

5 PN-EN 1838:2005 Zastosowanie oświetlenia Oświetlenie awaryjne; PN-HD :2009 Instalacje elektryczne niskiego napięcia Część Ochrona dla zapewnienia bezpieczeństwa Ochrona przed porażeniem elektrycznym Bezpieczeństwa i Higieny Pracy Roboty budowlano-montażowe do zaprojektowania i wykonania w budynku 54: a) Adaptacja pomieszczeń nr na nowe sale wykładowe (dwie małe sale po około 40 osób z możliwością ich połączenia): dostosować główną tablicę rozdzielczą i instalację elektryczną w budynku pod kątem odpowiedniego zasilania sali wykładowej, uwzględnić wyjścia ewakuacyjne dla połączonej sali; wymienić instalację elektryczną na instalację pięcioprzewodową, przebudować węzeł cieplny; przebudować węzeł hydrauliczny - doprowadzenie wody do umywalki przy tablicy; rozbiórka ścian działowych z cegły łączących pomieszczenia 29, 30, 31, 32 (według rysunku inwentaryzacji pomieszczeń). Połączenie tych przestrzeni warsztatowych i wydzielenie dwóch sal wykładowych dla 40 osób każda; wykonać ściankę działową z cegły pełnej o gr. 12 cm na środku otrzymanej przestrzeni po rozbiórkach. Nowa ściana wydzieli dwie mniejsze sale wykładowe o powierzchniach 49,28 m² prawidłowe obsadzenie drzwi do pom. nr 32 wg wymogów p.poż.; wykucie dodatkowego otworu drzwiowego w ścianie nośnej o wymiarach 100x210 cm, wykonanie nadproża i osadzenie drzwi o wymiarach 90x207 cm; w projektowanej Sali, wykonanie widowni dla słuchaczy bez różnicy poziomów; wykonanie podestu dla wykładowcy z dwoma stopniami co wymaga pokonania wysokości 51 cm. Przy podeście miejsce dla wykładowcy w postaci biurka z krzesłem oraz wyposażenie tej przestrzeni w tablicę magnetyczną i ekran projekcyjny. Krzesła dla słuchaczy muszą posiadać składane stoliki do pracy. wykonać i umieścić logo komórki organizacyjnej w widocznym i reprezentacyjnym miejscu; wyposażyć sale w ławki i krzesła; przenośne nie przytwierdzone do podłoża (krzesła z miękką wyściółką konferencyjne); montaż projektora multimedialnego wraz z ekranem w każdej z sal oraz ich zasilenie elektryczne; pozostałe wytyczne przebudowy pomieszczeń zgodnie z opracowaną koncepcją zawartą w projekcie koncepcyjnym. demontaż i utylizacja istniejących urządzeń oraz materiałów z rozbiórki, udzielenie gwarancji jakości na okres 36 m-cy b) Adaptację pomieszczeń nr 18 18A na nowe zaplecze i sale laboratoryjne. obniżenie sufitu; montaż instalacji wentylacji mechanicznej; odnowienie ścian; montaż nowych regałów na sprzęt laboratoryjny; 5

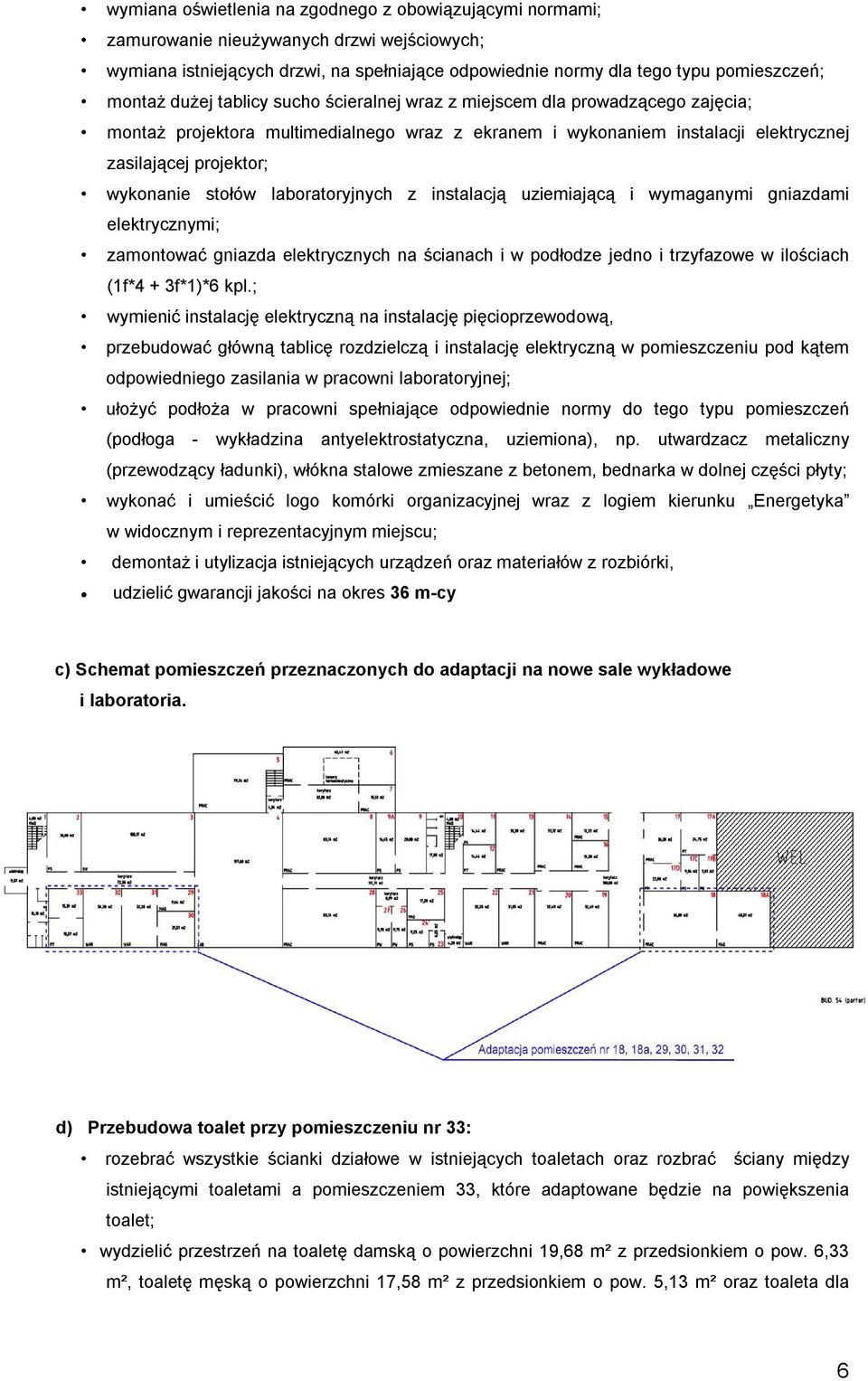

6 wymiana oświetlenia na zgodnego z obowiązującymi normami; zamurowanie nieużywanych drzwi wejściowych; wymiana istniejących drzwi, na spełniające odpowiednie normy dla tego typu pomieszczeń; montaż dużej tablicy sucho ścieralnej wraz z miejscem dla prowadzącego zajęcia; montaż projektora multimedialnego wraz z ekranem i wykonaniem instalacji elektrycznej zasilającej projektor; wykonanie stołów laboratoryjnych z instalacją uziemiającą i wymaganymi gniazdami elektrycznymi; zamontować gniazda elektrycznych na ścianach i w podłodze jedno i trzyfazowe w ilościach (1f*4 + 3f*1)*6 kpl.; wymienić instalację elektryczną na instalację pięcioprzewodową, przebudować główną tablicę rozdzielczą i instalację elektryczną w pomieszczeniu pod kątem odpowiedniego zasilania w pracowni laboratoryjnej; ułożyć podłoża w pracowni spełniające odpowiednie normy do tego typu pomieszczeń (podłoga - wykładzina antyelektrostatyczna, uziemiona), np. utwardzacz metaliczny (przewodzący ładunki), włókna stalowe zmieszane z betonem, bednarka w dolnej części płyty; wykonać i umieścić logo komórki organizacyjnej wraz z logiem kierunku Energetyka w widocznym i reprezentacyjnym miejscu; demontaż i utylizacja istniejących urządzeń oraz materiałów z rozbiórki, udzielić gwarancji jakości na okres 36 m-cy c) Schemat pomieszczeń przeznaczonych do adaptacji na nowe sale wykładowe i laboratoria. d) Przebudowa toalet przy pomieszczeniu nr 33: rozebrać wszystkie ścianki działowe w istniejących toaletach oraz rozbrać ściany między istniejącymi toaletami a pomieszczeniem 33, które adaptowane będzie na powiększenia toalet; wydzielić przestrzeń na toaletę damską o powierzchni 19,68 m² z przedsionkiem o pow. 6,33 m², toaletę męską o powierzchni 17,58 m² z przedsionkiem o pow. 5,13 m² oraz toaleta dla 6

7 osób niepełnosprawnych o pow. 3,15 m². W toalecie damskiej projektuje się 7 misek ustępowych w oddzielnie wyznaczonych kabinach oraz jedno pomieszczenie pomocnicze dla osób porządkujących. W toalecie męskiej projektuje się 4 miski ustępowe w oddzielnie wyznaczonych kabinach oraz 5 pisuarów. W toalecie dla osób niepełnosprawnych zakłada się umieszczenie miski ustępowej i umywalki w pomieszczeniu umożliwiającym poruszanie się wózka inwalidzkiego (okrąg o promieniu 150 cm); częściowo zamurować otwór wejściowy do pomieszczenia 33 (według rysunku inwentaryzacji pomieszczeń) i osadzenie drzwi o wymiarach 90x207 cm; wykuć otwór drzwiowy, osadzić nadproża oraz nowych drzwi do projektowanej toalety dla niepełnosprawnych o wymiarach 90x207 cm; zamurować otwór drzwiowy do pomieszczenia 2 (według rysunku inwentaryzacji pomieszczeń); powiększenie otworu drzwiowego do pomieszczenia 1 (według rysunku inwentaryzacji pomieszczeń) istniejącego w wymiarach 70x207 cm i wykonanie nowego nadproża wraz z osadzeniem nowych drzwi o wymiarach 90x207 cm; wymienić instalację elektryczną na instalację w systemie pięcioprzewodowym, przebudować główną tablicę rozdzielczą i instalację elektryczną w budynku pod kątem odpowiedniego zasilania toalet; ułożyć podłoża w toaletach spełniającego odpowiednie normy do tego typu pomieszczeń; przebudować węzeł cieplny tak aby ilość ciepła w toaletach była wystarczająca; przebudować węzeł hydrauliczny; przebudować istniejąca instalację alarmową zmiana lokalizacji 10 czujek minimum 15 mb na czujkę; pozostałe wytyczne przebudowy toalet zgodnie z opracowaną koncepcją zawartą w projekcie koncepcyjnym. demontaż i utylizacja istniejących urządzeń oraz materiałów z rozbiórki, udzielić gwarancji jakości na okres 36 m-cy e) Schemat pomieszczeń przeznaczonych do przebudowy na nowe toalety. 7

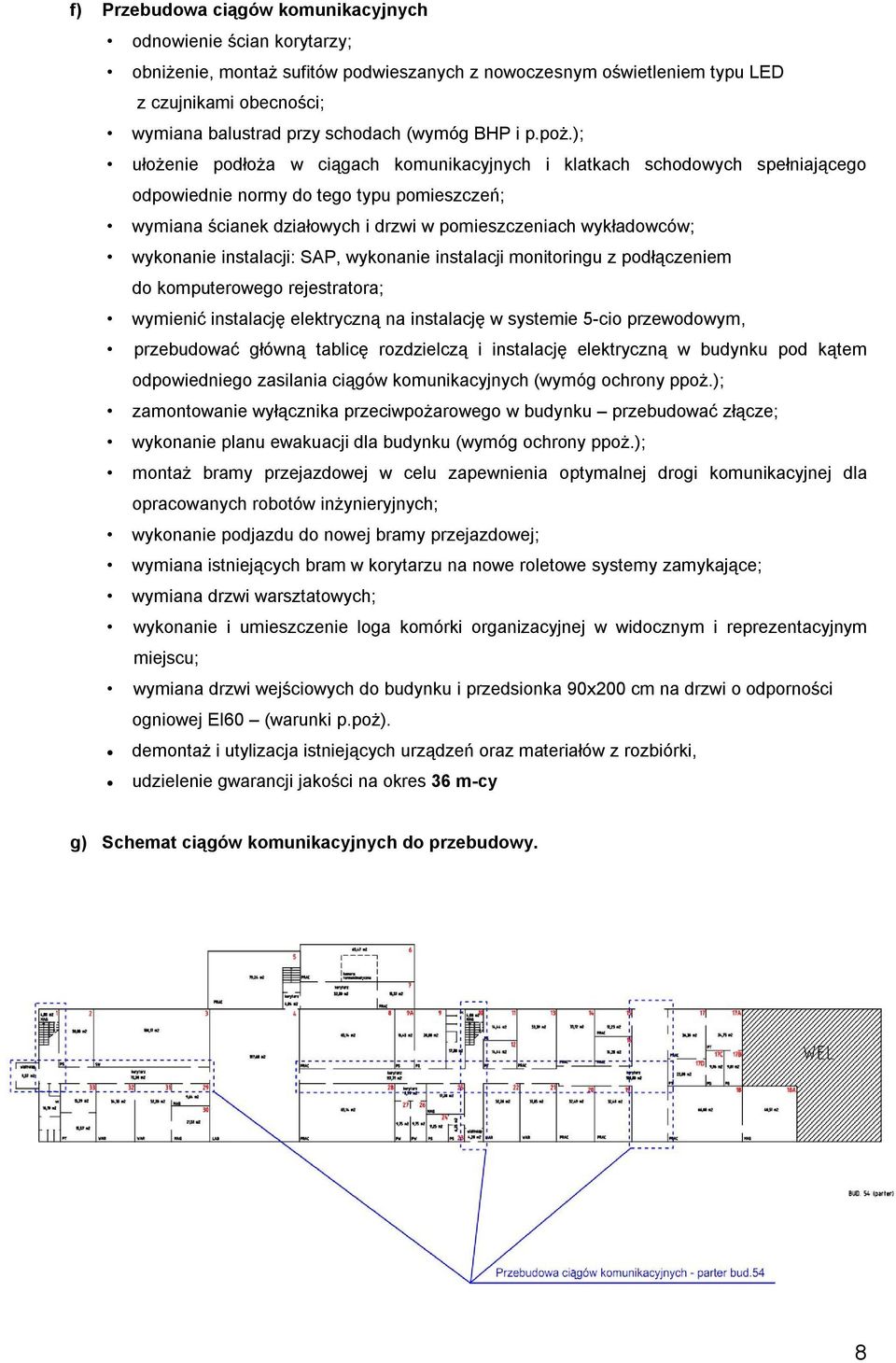

8 f) Przebudowa ciągów komunikacyjnych odnowienie ścian korytarzy; obniżenie, montaż sufitów podwieszanych z nowoczesnym oświetleniem typu LED z czujnikami obecności; wymiana balustrad przy schodach (wymóg BHP i p.poż.); ułożenie podłoża w ciągach komunikacyjnych i klatkach schodowych spełniającego odpowiednie normy do tego typu pomieszczeń; wymiana ścianek działowych i drzwi w pomieszczeniach wykładowców; wykonanie instalacji: SAP, wykonanie instalacji monitoringu z podłączeniem do komputerowego rejestratora; wymienić instalację elektryczną na instalację w systemie 5-cio przewodowym, przebudować główną tablicę rozdzielczą i instalację elektryczną w budynku pod kątem odpowiedniego zasilania ciągów komunikacyjnych (wymóg ochrony ppoż.); zamontowanie wyłącznika przeciwpożarowego w budynku przebudować złącze; wykonanie planu ewakuacji dla budynku (wymóg ochrony ppoż.); montaż bramy przejazdowej w celu zapewnienia optymalnej drogi komunikacyjnej dla opracowanych robotów inżynieryjnych; wykonanie podjazdu do nowej bramy przejazdowej; wymiana istniejących bram w korytarzu na nowe roletowe systemy zamykające; wymiana drzwi warsztatowych; wykonanie i umieszczenie loga komórki organizacyjnej w widocznym i reprezentacyjnym miejscu; wymiana drzwi wejściowych do budynku i przedsionka 90x200 cm na drzwi o odporności ogniowej EI60 (warunki p.poż). demontaż i utylizacja istniejących urządzeń oraz materiałów z rozbiórki, udzielenie gwarancji jakości na okres 36 m-cy g) Schemat ciągów komunikacyjnych do przebudowy. 8

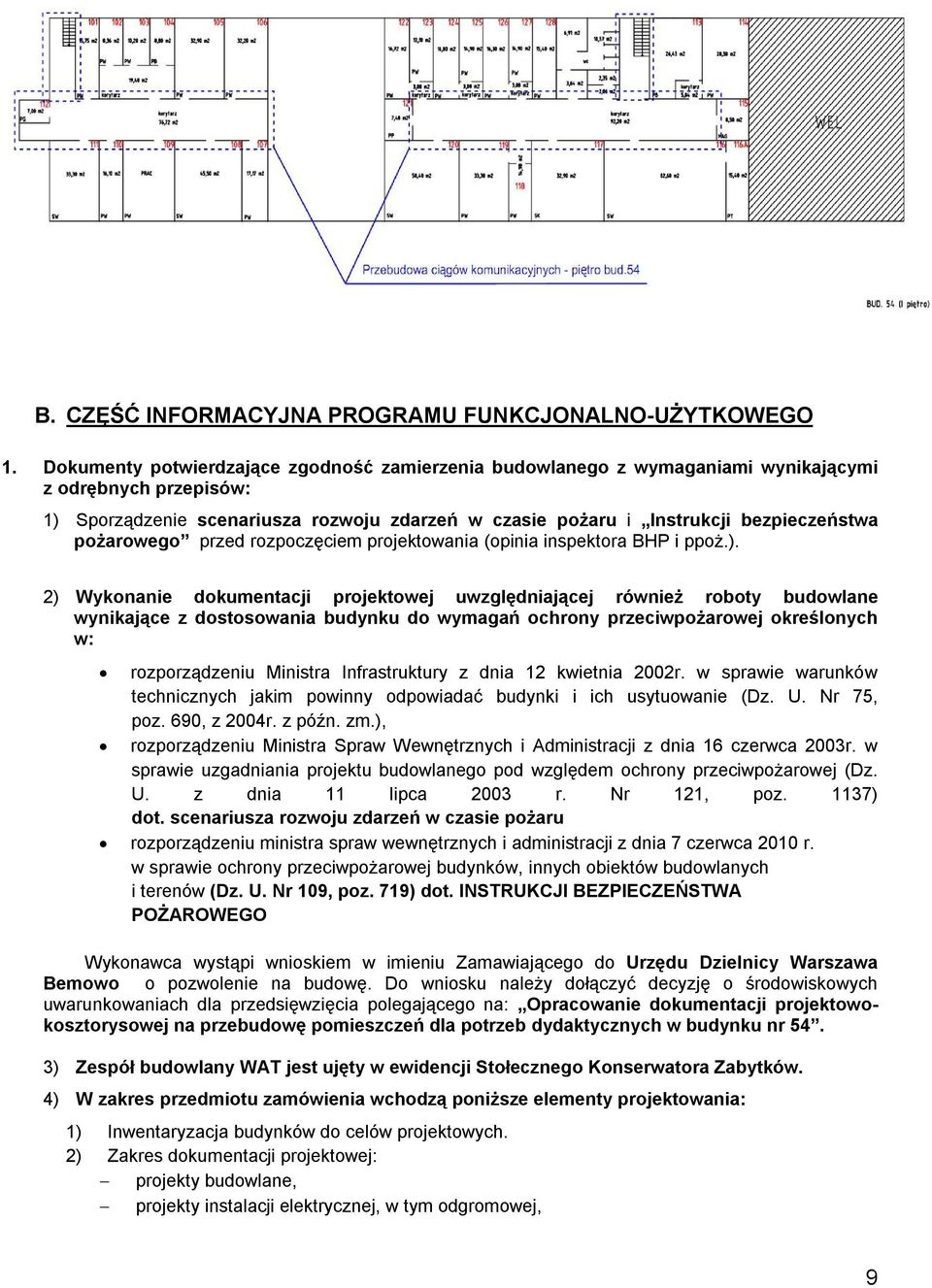

9 B. CZĘŚĆ INFORMACYJNA PROGRAMU FUNKCJONALNO-UŻYTKOWEGO 1. Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów: 1) Sporządzenie scenariusza rozwoju zdarzeń w czasie pożaru i Instrukcji bezpieczeństwa pożarowego przed rozpoczęciem projektowania (opinia inspektora BHP i ppoż.). 2) Wykonanie dokumentacji projektowej uwzględniającej również roboty budowlane wynikające z dostosowania budynku do wymagań ochrony przeciwpożarowej określonych w: rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z 2004r. z późn. zm.), rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. z dnia 11 lipca 2003 r. Nr 121, poz. 1137) dot. scenariusza rozwoju zdarzeń w czasie pożaru rozporządzeniu ministra spraw wewnętrznych i administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719) dot. INSTRUKCJI BEZPIECZEŃSTWA POŻAROWEGO Wykonawca wystąpi wnioskiem w imieniu Zamawiającego do Urzędu Dzielnicy Warszawa Bemowo o pozwolenie na budowę. Do wniosku należy dołączyć decyzję o środowiskowych uwarunkowaniach dla przedsięwzięcia polegającego na: Opracowanie dokumentacji projektowokosztorysowej na przebudowę pomieszczeń dla potrzeb dydaktycznych w budynku nr 54. 3) Zespół budowlany WAT jest ujęty w ewidencji Stołecznego Konserwatora Zabytków. 4) W zakres przedmiotu zamówienia wchodzą poniższe elementy projektowania: 1) Inwentaryzacja budynków do celów projektowych. 2) Zakres dokumentacji projektowej: projekty budowlane, projekty instalacji elektrycznej, w tym odgromowej, 9

10 projekty instalacji: SAP, przeciwwłamaniowej i monitoringu z przesyłem sygnału do pomieszczenia oficera dyżurnego, projekty instalacji c.o. projekty instalacji wentylacji grawitacyjnej i mechanicznej, projekty sieci strukturalnej z podłączeniem do punktu dostępu (internetowej) bez UPS. 5) Opracowanie dokumentacji projektowej obejmuje: 1) projekt budowlany (PB) i wykonawczy (PW) w zakresie uwzględniającym specyfikację robót budowlanych - 5 kompletów (jeden nie zszyty); oraz w formie elektronicznej w formacie CAD (DWG) i PDF, 2) specyfikację techniczną wykonania i odbioru robót budowlanych (STWiORB) zakresu objętego przedmiotem zamówienia dla każdej branży 5 kompletów, oraz w formie elektronicznej w formacie DOC i PDF 3) kosztorysy inwestorskie w branży konstrukcyjno-budowlanej, instalacji elektrycznej, instalacji słaboprądowej, c.o., wentylacyjnej, sieci internetowej z zestawieniem kosztów zadania oddzielnie dla każdego remontowanego pomieszczenia 5 kpl., oraz w formie elektronicznej w formacie. ath rozpoznawanym przez program NORMA oraz w formacie PDF, 4) przedmiary robót w branży konstrukcyjno-budowlanej, instalacji elektrycznej, c.o., wentylacyjnej i klimatyzacyjnej, sieci internetowej 5 kpl., oraz w formie elektronicznej w formacie ath rozpoznawanym przez program NORMA oraz w formacie PDF, 5) informację dotycząca bezpieczeństwa i ochrony zdrowia, w przypadkach gdy jej opracowanie jest wymagane na podstawie odrębnych przepisów. 6) Założenia do kosztorysu inwestorskiego: a) Czynniki produkcji wg systemu SEKOCENBUD i aktualnej tabeli dla m. st. Warszawy, b) materiały budowlane z kosztami zakupów, c) zaznaczenie w programie NORMA opcji: zaokrąglenie liczb zgodnie z PN-70/N ) Koszty administracyjne: wszelkich uzgodnień, uzyskania mapy zasadniczej, warunków zabudowy i pozwolenia budowlanego, ponosi Wykonawca. 8) Właściwe organy wojskowe do uzgodnienia dokumentacji pod względem p.poż. i sanitarnym: Delegatura Wojskowej Ochrony Przeciwpożarowej w Warszawie Al. Jerozolimskie Nr Warszawa Siedziba: Delegatura Wojskowej Ochrony Przeciwpożarowej w Warszawie ul. Nowowiejska Warszawa tel , , Wojskowy Ośrodek Medycyny Prewencyjnej w Modlinie ul. Szpitalna Nowy Dwór Mazowiecki 5 Sekretariat: tel fax ) Opinia ornitologiczna: Towarzystwo Przyrodnicze BOCIAN Oddział Warszawski ul. Radomska 22/ Warszawa tel.: (22) , .: warszawa@bocian.org.pl 10

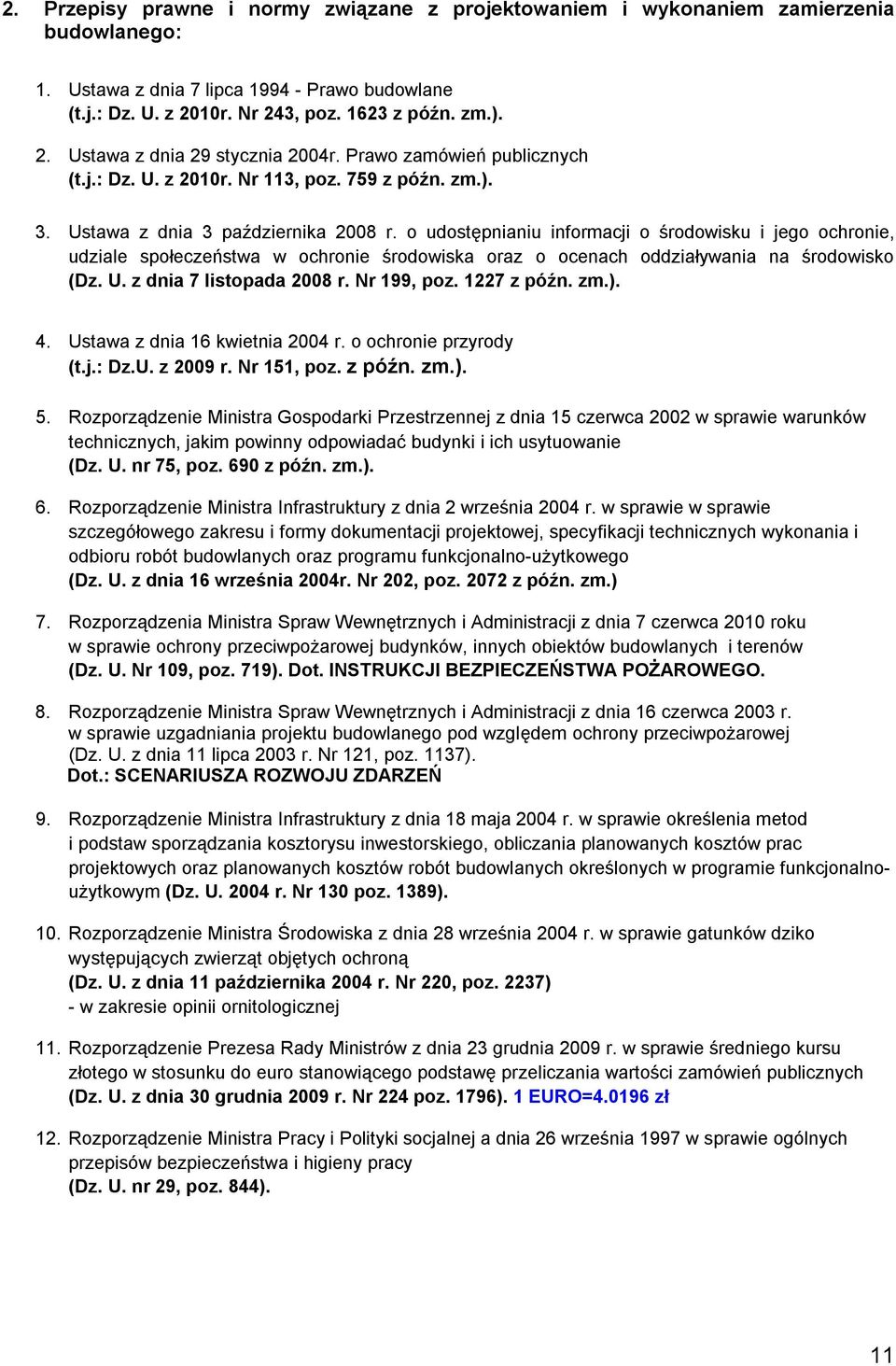

11 2. Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego: 1. Ustawa z dnia 7 lipca Prawo budowlane (t.j.: Dz. U. z 2010r. Nr 243, poz z późn. zm.). 2. Ustawa z dnia 29 stycznia 2004r. Prawo zamówień publicznych (t.j.: Dz. U. z 2010r. Nr 113, poz. 759 z późn. zm.). 3. Ustawa z dnia 3 października 2008 r. o udostępnianiu informacji o środowisku i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko (Dz. U. z dnia 7 listopada 2008 r. Nr 199, poz z późn. zm.). 4. Ustawa z dnia 16 kwietnia 2004 r. o ochronie przyrody (t.j.: Dz.U. z 2009 r. Nr 151, poz. z późn. zm.). 5. Rozporządzenie Ministra Gospodarki Przestrzennej z dnia 15 czerwca 2002 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75, poz. 690 z późn. zm.). 6. Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. z dnia 16 września 2004r. Nr 202, poz z późn. zm.) 7. Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 roku w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719). Dot. INSTRUKCJI BEZPIECZEŃSTWA POŻAROWEGO. 8. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. z dnia 11 lipca 2003 r. Nr 121, poz. 1137). Dot.: SCENARIUSZA ROZWOJU ZDARZEŃ 9. Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalnoużytkowym (Dz. U r. Nr 130 poz. 1389). 10. Rozporządzenie Ministra Środowiska z dnia 28 września 2004 r. w sprawie gatunków dziko występujących zwierząt objętych ochroną (Dz. U. z dnia 11 października 2004 r. Nr 220, poz. 2237) - w zakresie opinii ornitologicznej 11. Rozporządzenie Prezesa Rady Ministrów z dnia 23 grudnia 2009 r. w sprawie średniego kursu złotego w stosunku do euro stanowiącego podstawę przeliczania wartości zamówień publicznych (Dz. U. z dnia 30 grudnia 2009 r. Nr 224 poz. 1796). 1 EURO= zł 12. Rozporządzenie Ministra Pracy i Polityki socjalnej a dnia 26 września 1997 w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. nr 29, poz. 844). 11

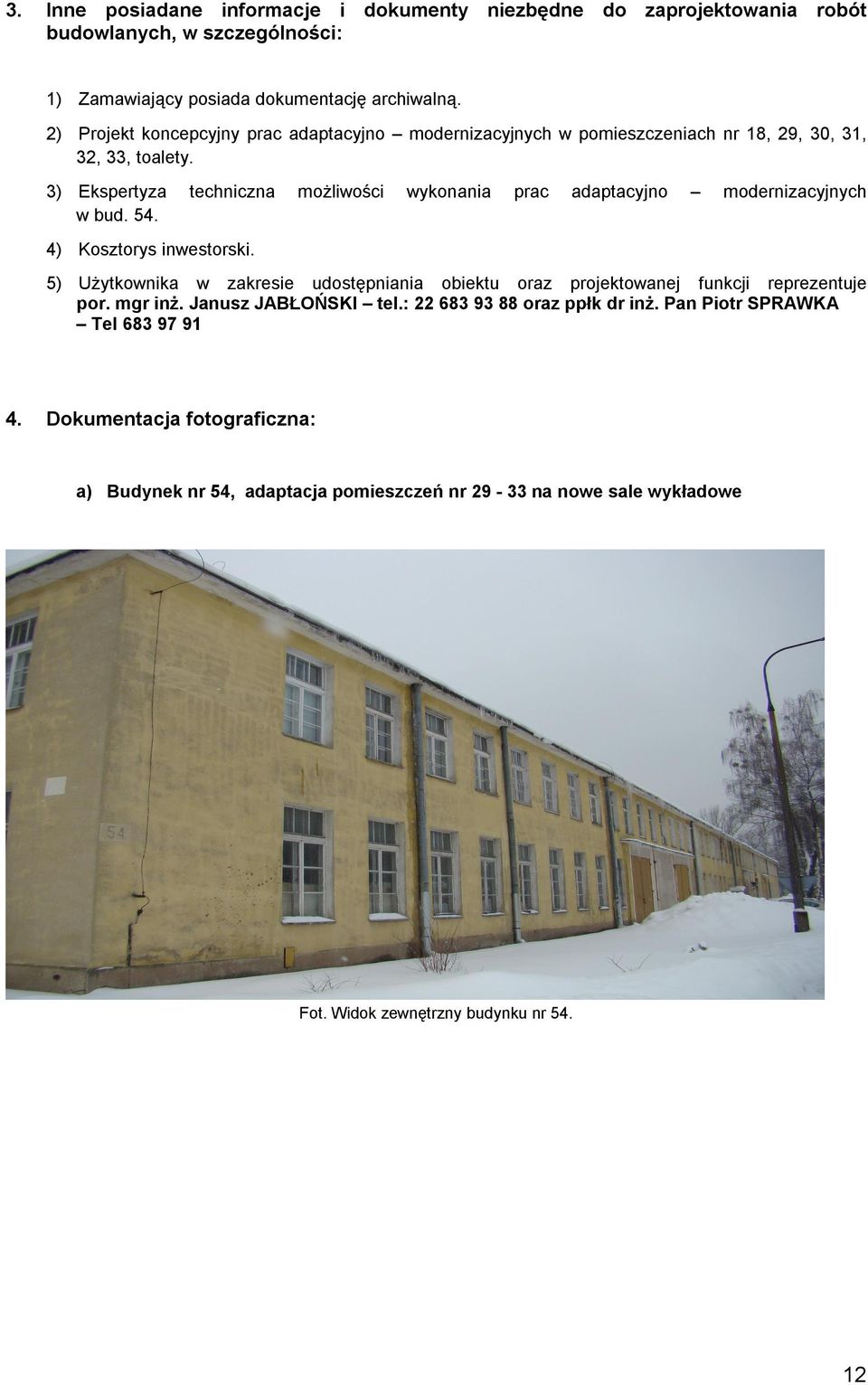

12 3. Inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót budowlanych, w szczególności: 1) Zamawiający posiada dokumentację archiwalną. 2) Projekt koncepcyjny prac adaptacyjno modernizacyjnych w pomieszczeniach nr 18, 29, 30, 31, 32, 33, toalety. 3) Ekspertyza techniczna możliwości wykonania prac adaptacyjno modernizacyjnych w bud ) Kosztorys inwestorski. 5) Użytkownika w zakresie udostępniania obiektu oraz projektowanej funkcji reprezentuje por. mgr inż. Janusz JABŁOŃSKI tel.: oraz ppłk dr inż. Pan Piotr SPRAWKA Tel Dokumentacja fotograficzna: a) Budynek nr 54, adaptacja pomieszczeń nr na nowe sale wykładowe Fot. Widok zewnętrzny budynku nr

13 Fot. Widok obecny sali nr 33. Fot. Widok obecny sali nr 29, 30,31. 13

14 b) Adaptacja pomieszczeń nr 18 18A Fot. Widok obecny sali nr 18 wraz z wejściem do zaplecza nr 18a. c) Przebudowa toalet przy pomieszczeniu nr 33 Fot. Widok obecny toalety damskiej. Fot. Widok obecny toalety męskiej. 14

15 d) Przebudowę ciągów komunikacyjnych Fot. Widok obecny korytarza - parter wejście A. Fot. Widok obecny korytarza parter wejście B. Fot. Widok obecny korytarza piętro wejście A. Fot. Widok obecny korytarza piętro wejście B. Fot. Widok obecny klatki schodowej wejście A. Fot. Widok obecny klatki schodowej wejście B. 15

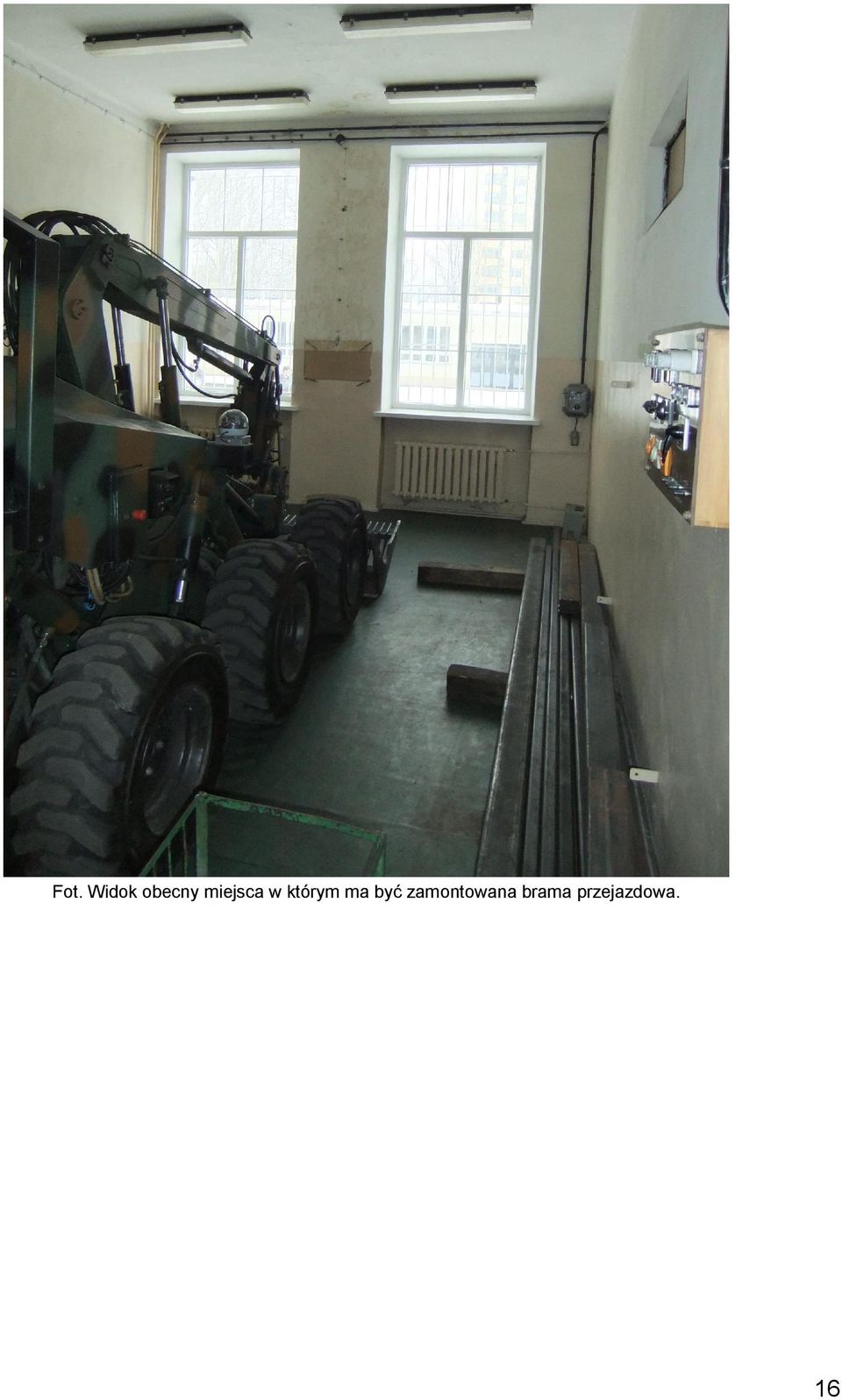

16 Fot. Widok obecny miejsca w którym ma być zamontowana brama przejazdowa. 16

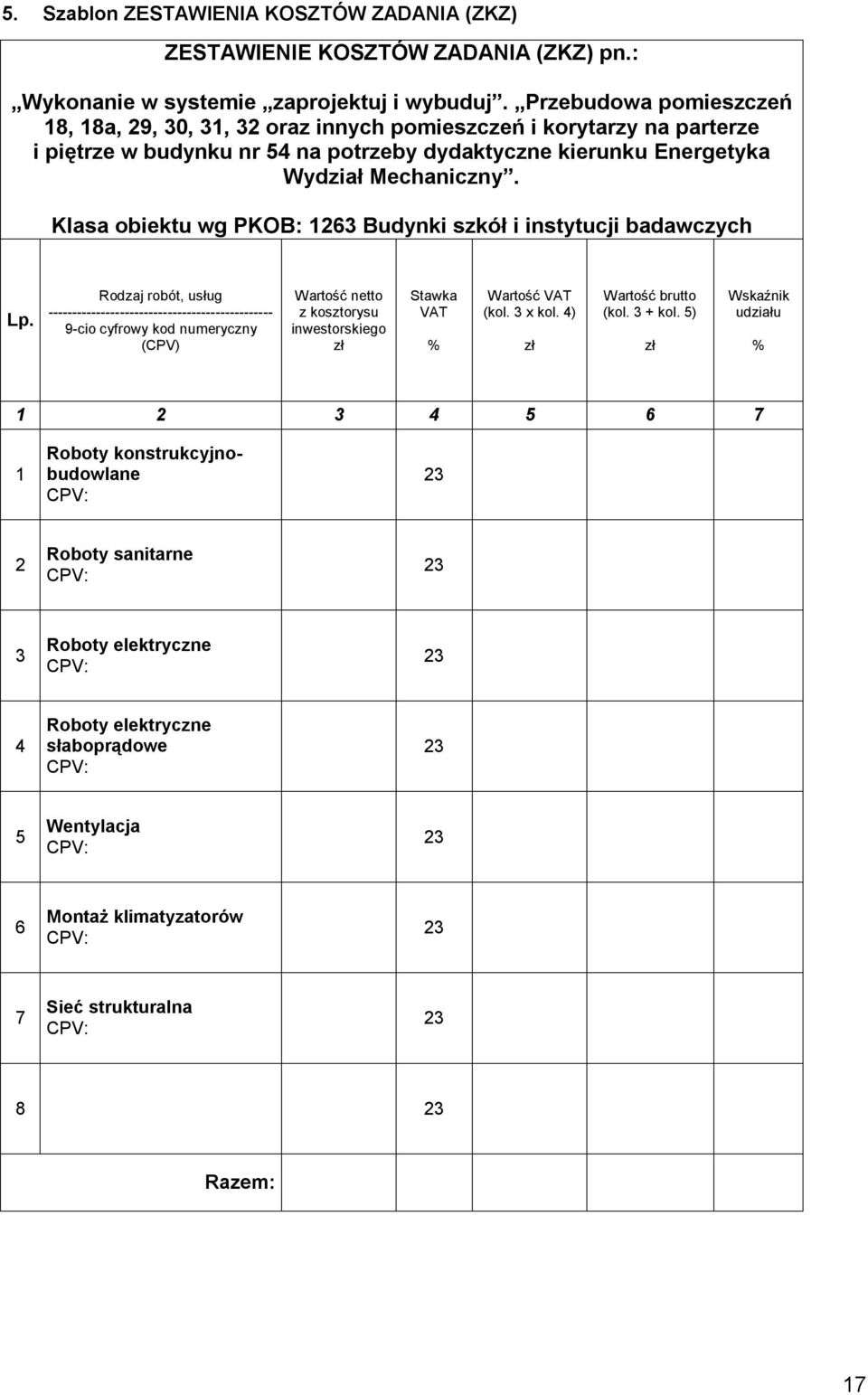

17 5. Szablon ZESTAWIENIA KOSZTÓW ZADANIA (ZKZ) ZESTAWIENIE KOSZTÓW ZADANIA (ZKZ) pn.: Wykonanie w systemie zaprojektuj i wybuduj. Przebudowa pomieszczeń 18, 18a, 29, 30, 31, 32 oraz innych pomieszczeń i korytarzy na parterze i piętrze w budynku nr 54 na potrzeby dydaktyczne kierunku Energetyka Wydział Mechaniczny. Klasa obiektu wg PKOB: 1263 Budynki szkół i instytucji badawczych Lp. Rodzaj robót, usług cio cyfrowy kod numeryczny (CPV) Wartość netto z kosztorysu inwestorskiego zł Stawka VAT % Wartość VAT (kol. 3 x kol. 4) zł Wartość brutto (kol. 3 + kol. 5) zł Wskaźnik udziału % Roboty konstrukcyjnobudowlane CPV: 23 2 Roboty sanitarne CPV: 23 3 Roboty elektryczne CPV: 23 4 Roboty elektryczne słaboprądowe CPV: 23 5 Wentylacja CPV: 23 6 Montaż klimatyzatorów CPV: 23 7 Sieć strukturalna CPV: Razem: 17
