1 TELIN Szymon Pętlak, ul.lucerny 10, Warszawa kom , tel , fax SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDWOLANO - MONTAŻOWYCH DO ADAPTACJA I ZAGOSPODAROWANIE POMIESZCZEŃ PIERWSZEGO PIĘTRA NA SERWEROWNIĘ TYMCZASOWĄ BGK Zeszyt 3 BRANŻA : BUDOWLANA Inwestor: Bank Gospodarstwa Krajowego Al. Jerozolimskie 7, WARSZAWA Obiekt: Centrala Banku Gospodarstwa Krajowego Al. Jerozolimskie 7, WARSZAWA Projektował: mgr inż. Wojciech Karpiński Upr. bud. nr ST-434/88 WARSZAWA, WRZESIEŃ 2010

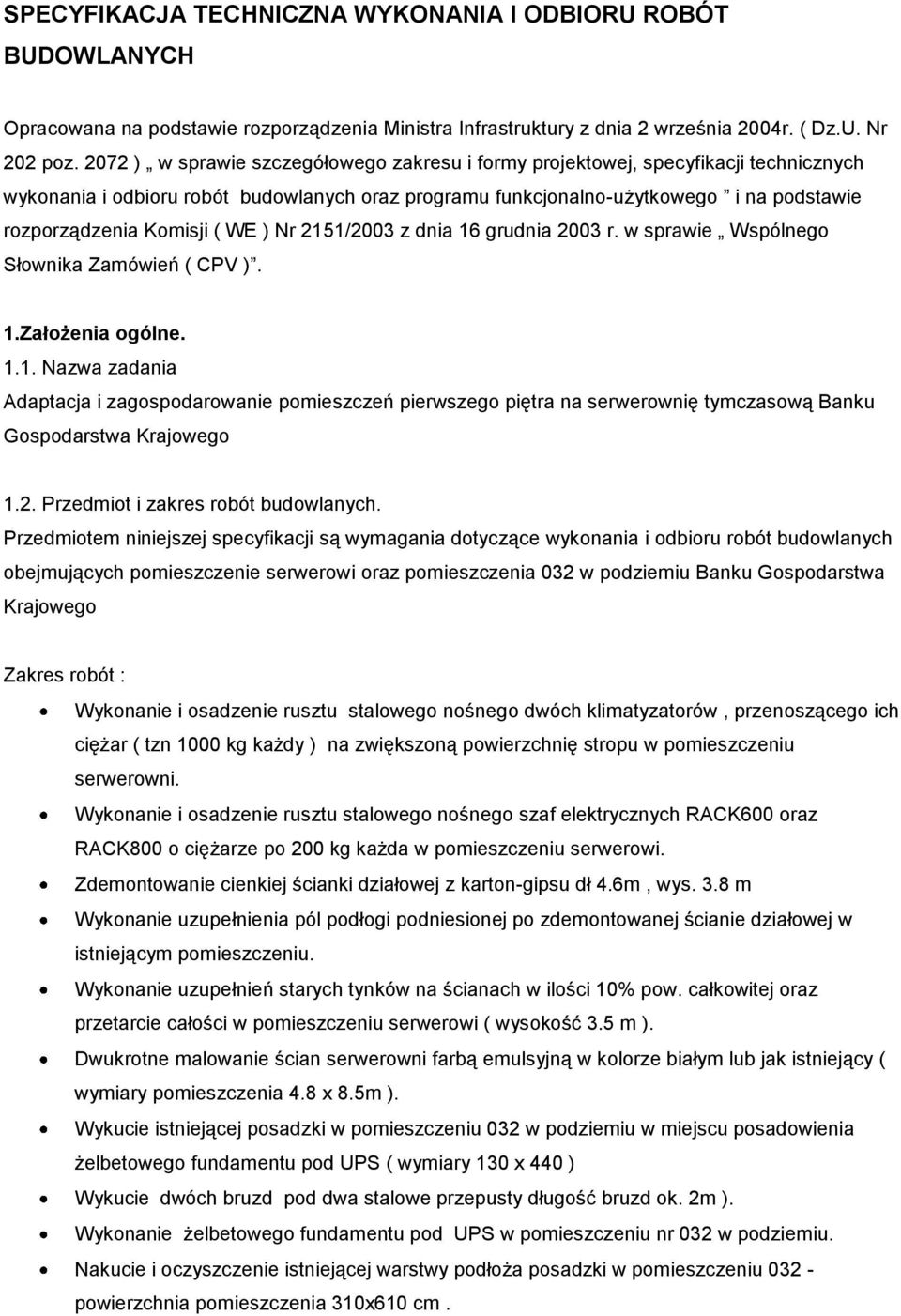

2 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Opracowana na podstawie rozporządzenia Ministra Infrastruktury z dnia 2 września 2004r. ( Dz.U. Nr 202 poz ) w sprawie szczegółowego zakresu i formy projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego i na podstawie rozporządzenia Komisji ( WE ) Nr 2151/2003 z dnia 16 grudnia 2003 r. w sprawie Wspólnego Słownika Zamówień ( CPV ). 1.Założenia ogólne Nazwa zadania Adaptacja i zagospodarowanie pomieszczeń pierwszego piętra na serwerownię tymczasową Banku Gospodarstwa Krajowego 1.2. Przedmiot i zakres robót budowlanych. Przedmiotem niniejszej specyfikacji są wymagania dotyczące wykonania i odbioru robót budowlanych obejmujących pomieszczenie serwerowi oraz pomieszczenia 032 w podziemiu Banku Gospodarstwa Krajowego Zakres robót : Wykonanie i osadzenie rusztu stalowego nośnego dwóch klimatyzatorów, przenoszącego ich ciężar ( tzn 1000 kg każdy ) na zwiększoną powierzchnię stropu w pomieszczeniu serwerowni. Wykonanie i osadzenie rusztu stalowego nośnego szaf elektrycznych RACK600 oraz RACK800 o ciężarze po 200 kg każda w pomieszczeniu serwerowi. Zdemontowanie cienkiej ścianki działowej z karton-gipsu dł 4.6m, wys. 3.8 m Wykonanie uzupełnienia pól podłogi podniesionej po zdemontowanej ścianie działowej w istniejącym pomieszczeniu. Wykonanie uzupełnień starych tynków na ścianach w ilości 10% pow. całkowitej oraz przetarcie całości w pomieszczeniu serwerowi ( wysokość 3.5 m ). Dwukrotne malowanie ścian serwerowni farbą emulsyjną w kolorze białym lub jak istniejący ( wymiary pomieszczenia 4.8 x 8.5m ). Wykucie istniejącej posadzki w pomieszczeniu 032 w podziemiu w miejscu posadowienia żelbetowego fundamentu pod UPS ( wymiary 130 x 440 ) Wykucie dwóch bruzd pod dwa stalowe przepusty długość bruzd ok. 2m ). Wykonanie żelbetowego fundamentu pod UPS w pomieszczeniu nr 032 w podziemiu. Nakucie i oczyszczenie istniejącej warstwy podłoża posadzki w pomieszczeniu powierzchnia pomieszczenia 310x610 cm.

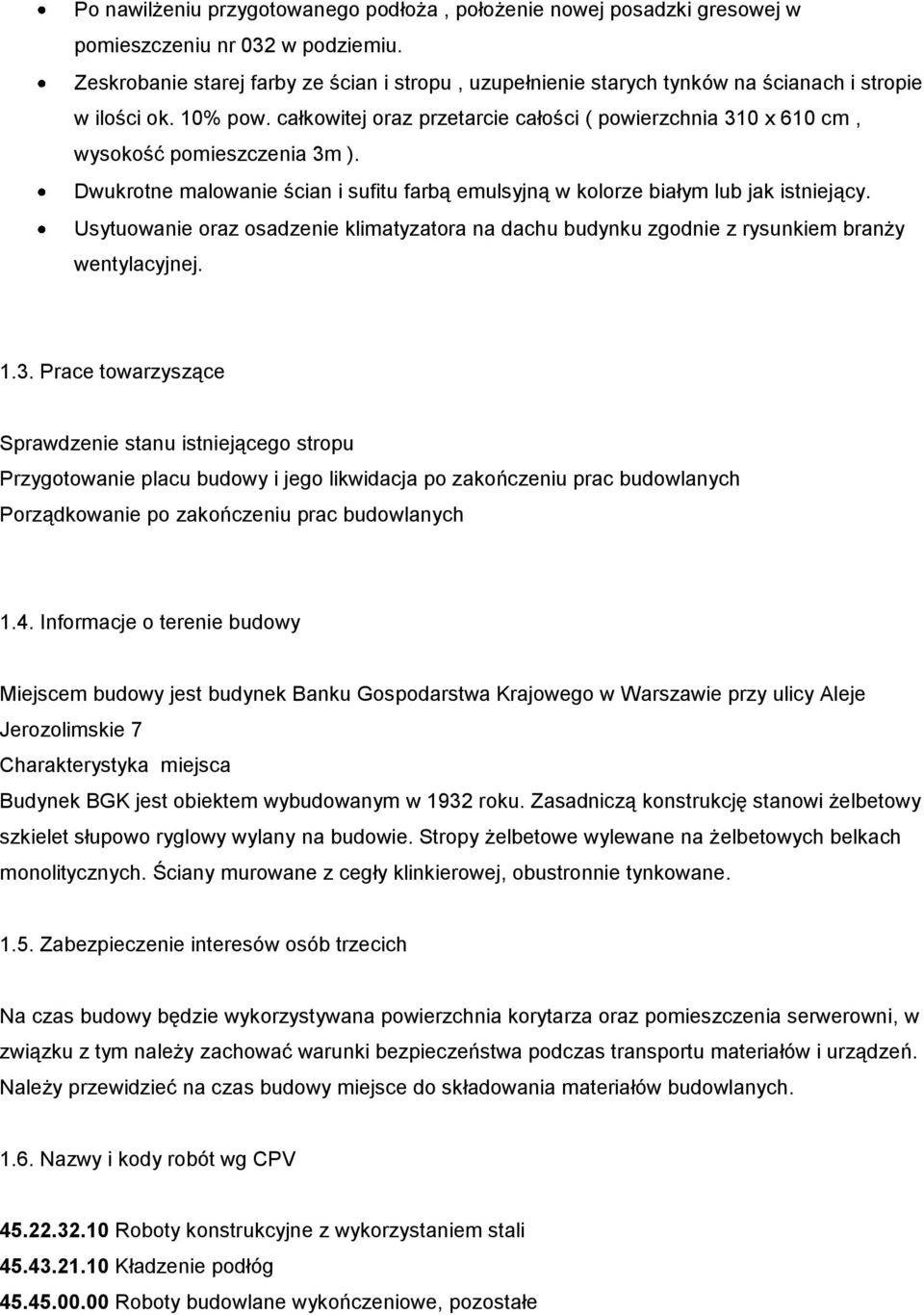

3 Po nawilżeniu przygotowanego podłoża, położenie nowej posadzki gresowej w pomieszczeniu nr 032 w podziemiu. Zeskrobanie starej farby ze ścian i stropu, uzupełnienie starych tynków na ścianach i stropie w ilości ok. 10% pow. całkowitej oraz przetarcie całości ( powierzchnia 310 x 610 cm, wysokość pomieszczenia 3m ). Dwukrotne malowanie ścian i sufitu farbą emulsyjną w kolorze białym lub jak istniejący. Usytuowanie oraz osadzenie klimatyzatora na dachu budynku zgodnie z rysunkiem branży wentylacyjnej Prace towarzyszące Sprawdzenie stanu istniejącego stropu Przygotowanie placu budowy i jego likwidacja po zakończeniu prac budowlanych Porządkowanie po zakończeniu prac budowlanych 1.4. Informacje o terenie budowy Miejscem budowy jest budynek Banku Gospodarstwa Krajowego w Warszawie przy ulicy Aleje Jerozolimskie 7 Charakterystyka miejsca Budynek BGK jest obiektem wybudowanym w 1932 roku. Zasadniczą konstrukcję stanowi żelbetowy szkielet słupowo ryglowy wylany na budowie. Stropy żelbetowe wylewane na żelbetowych belkach monolitycznych. Ściany murowane z cegły klinkierowej, obustronnie tynkowane Zabezpieczenie interesów osób trzecich Na czas budowy będzie wykorzystywana powierzchnia korytarza oraz pomieszczenia serwerowni, w związku z tym należy zachować warunki bezpieczeństwa podczas transportu materiałów i urządzeń. Należy przewidzieć na czas budowy miejsce do składowania materiałów budowlanych Nazwy i kody robót wg CPV Roboty konstrukcyjne z wykorzystaniem stali Kładzenie podłóg Roboty budowlane wykończeniowe, pozostałe

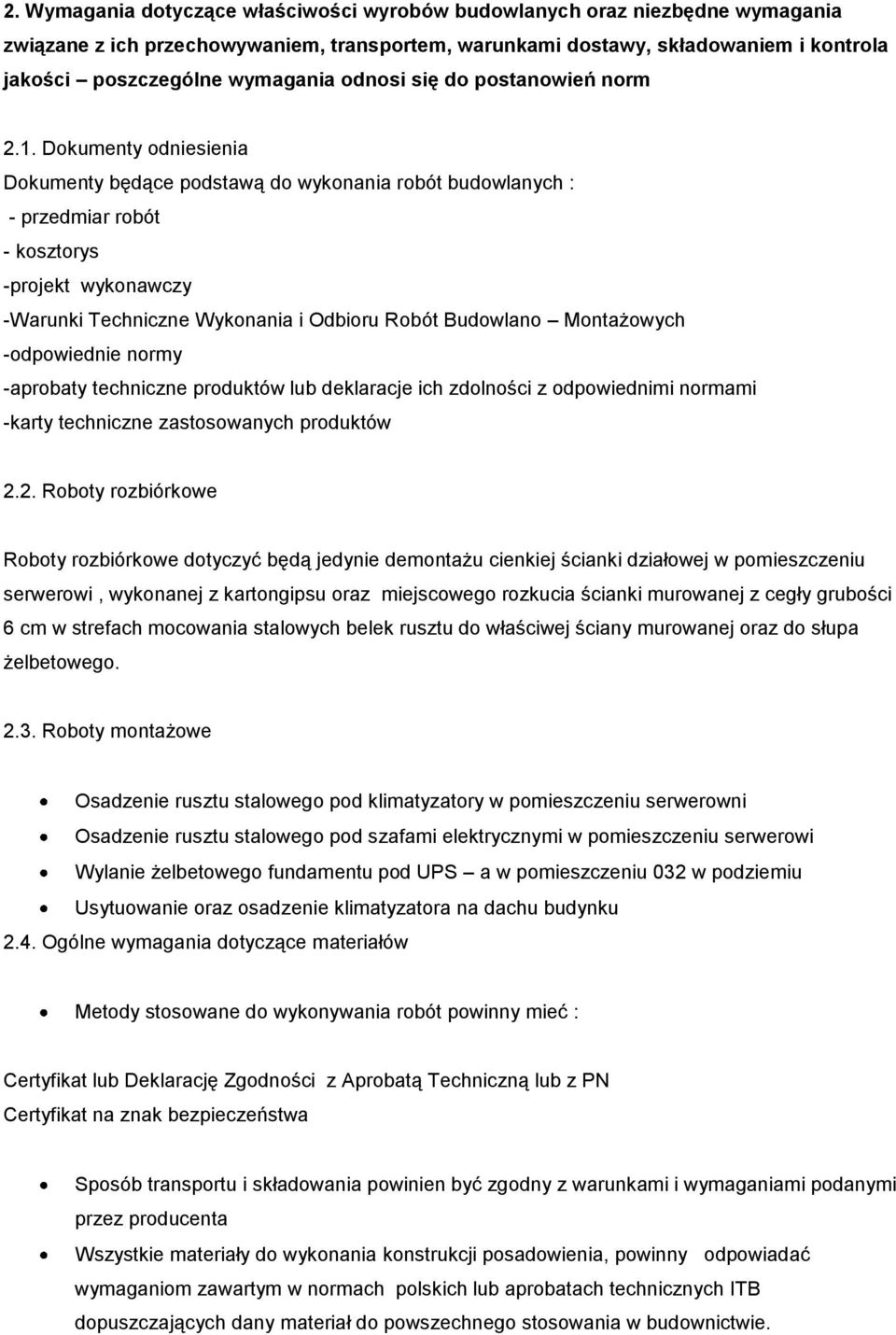

4 2. Wymagania dotyczące właściwości wyrobów budowlanych oraz niezbędne wymagania związane z ich przechowywaniem, transportem, warunkami dostawy, składowaniem i kontrola jakości poszczególne wymagania odnosi się do postanowień norm 2.1. Dokumenty odniesienia Dokumenty będące podstawą do wykonania robót budowlanych : - przedmiar robót - kosztorys -projekt wykonawczy -Warunki Techniczne Wykonania i Odbioru Robót Budowlano Montażowych -odpowiednie normy -aprobaty techniczne produktów lub deklaracje ich zdolności z odpowiednimi normami -karty techniczne zastosowanych produktów 2.2. Roboty rozbiórkowe Roboty rozbiórkowe dotyczyć będą jedynie demontażu cienkiej ścianki działowej w pomieszczeniu serwerowi, wykonanej z kartongipsu oraz miejscowego rozkucia ścianki murowanej z cegły grubości 6 cm w strefach mocowania stalowych belek rusztu do właściwej ściany murowanej oraz do słupa żelbetowego Roboty montażowe Osadzenie rusztu stalowego pod klimatyzatory w pomieszczeniu serwerowni Osadzenie rusztu stalowego pod szafami elektrycznymi w pomieszczeniu serwerowi Wylanie żelbetowego fundamentu pod UPS a w pomieszczeniu 032 w podziemiu Usytuowanie oraz osadzenie klimatyzatora na dachu budynku 2.4. Ogólne wymagania dotyczące materiałów Metody stosowane do wykonywania robót powinny mieć : Certyfikat lub Deklarację Zgodności z Aprobatą Techniczną lub z PN Certyfikat na znak bezpieczeństwa Sposób transportu i składowania powinien być zgodny z warunkami i wymaganiami podanymi przez producenta Wszystkie materiały do wykonania konstrukcji posadowienia, powinny odpowiadać wymaganiom zawartym w normach polskich lub aprobatach technicznych ITB dopuszczających dany materiał do powszechnego stosowania w budownictwie.

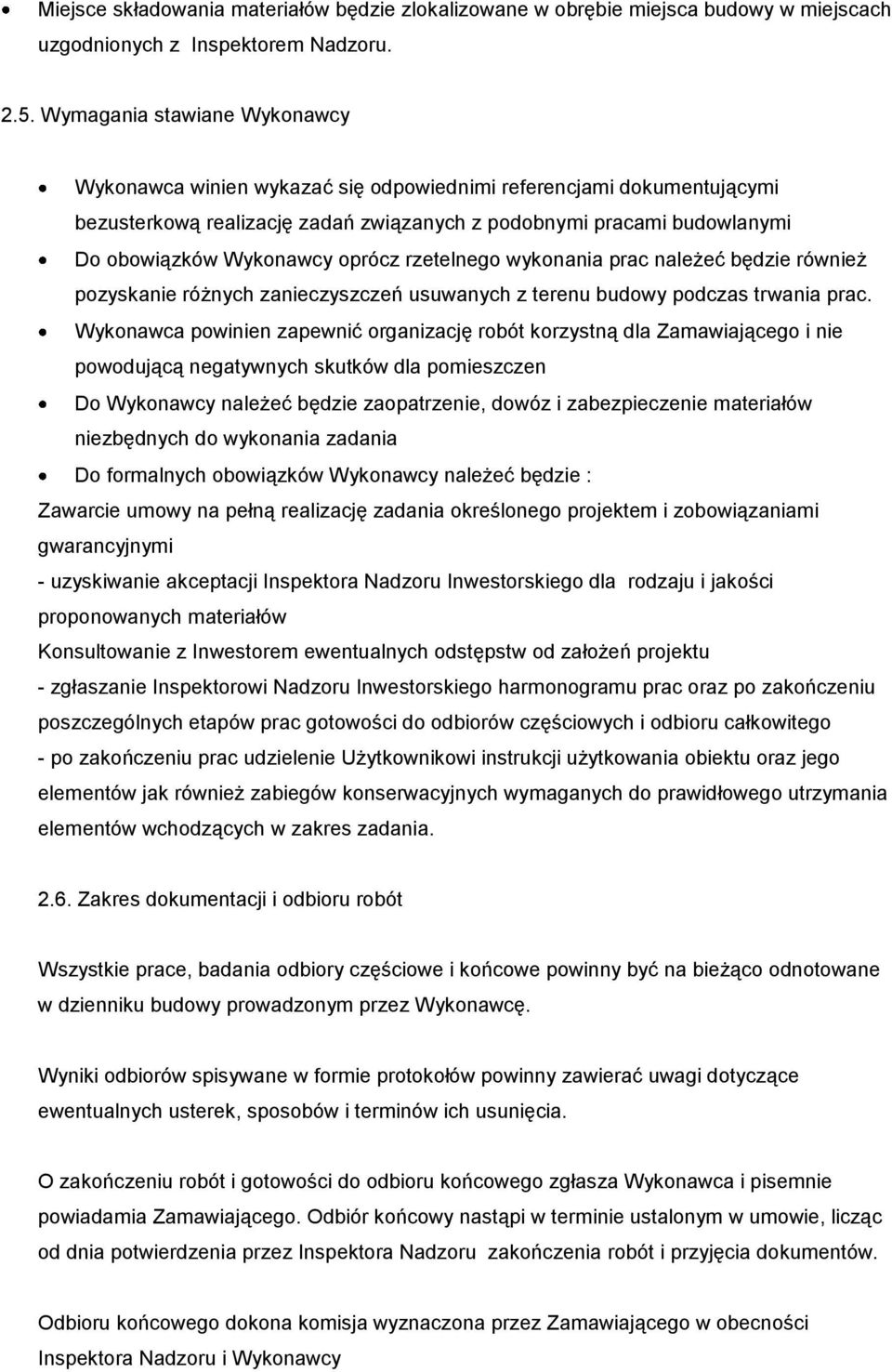

5 Miejsce składowania materiałów będzie zlokalizowane w obrębie miejsca budowy w miejscach uzgodnionych z Inspektorem Nadzoru Wymagania stawiane Wykonawcy Wykonawca winien wykazać się odpowiednimi referencjami dokumentującymi bezusterkową realizację zadań związanych z podobnymi pracami budowlanymi Do obowiązków Wykonawcy oprócz rzetelnego wykonania prac należeć będzie również pozyskanie różnych zanieczyszczeń usuwanych z terenu budowy podczas trwania prac. Wykonawca powinien zapewnić organizację robót korzystną dla Zamawiającego i nie powodującą negatywnych skutków dla pomieszczen Do Wykonawcy należeć będzie zaopatrzenie, dowóz i zabezpieczenie materiałów niezbędnych do wykonania zadania Do formalnych obowiązków Wykonawcy należeć będzie : Zawarcie umowy na pełną realizację zadania określonego projektem i zobowiązaniami gwarancyjnymi - uzyskiwanie akceptacji Inspektora Nadzoru Inwestorskiego dla rodzaju i jakości proponowanych materiałów Konsultowanie z Inwestorem ewentualnych odstępstw od założeń projektu - zgłaszanie Inspektorowi Nadzoru Inwestorskiego harmonogramu prac oraz po zakończeniu poszczególnych etapów prac gotowości do odbiorów częściowych i odbioru całkowitego - po zakończeniu prac udzielenie Użytkownikowi instrukcji użytkowania obiektu oraz jego elementów jak również zabiegów konserwacyjnych wymaganych do prawidłowego utrzymania elementów wchodzących w zakres zadania Zakres dokumentacji i odbioru robót Wszystkie prace, badania odbiory częściowe i końcowe powinny być na bieżąco odnotowane w dzienniku budowy prowadzonym przez Wykonawcę. Wyniki odbiorów spisywane w formie protokołów powinny zawierać uwagi dotyczące ewentualnych usterek, sposobów i terminów ich usunięcia. O zakończeniu robót i gotowości do odbioru końcowego zgłasza Wykonawca i pisemnie powiadamia Zamawiającego. Odbiór końcowy nastąpi w terminie ustalonym w umowie, licząc od dnia potwierdzenia przez Inspektora Nadzoru zakończenia robót i przyjęcia dokumentów. Odbioru końcowego dokona komisja wyznaczona przez Zamawiającego w obecności Inspektora Nadzoru i Wykonawcy

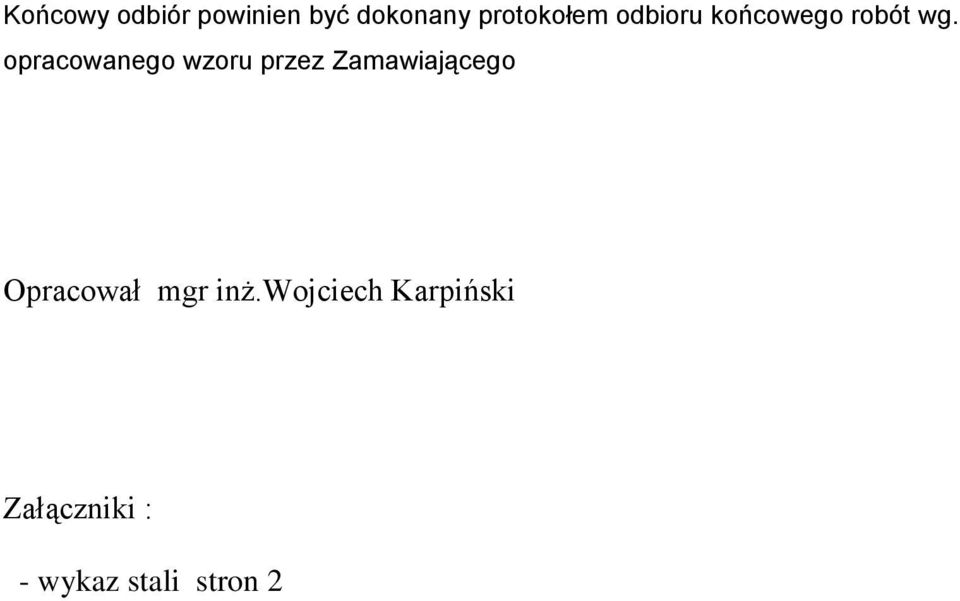

6 Końcowy odbiór powinien być dokonany protokołem odbioru końcowego robót wg. opracowanego wzoru przez Zamawiającego Opracował mgr inż.wojciech Karpiński Załączniki : - wykaz stali stron 2
