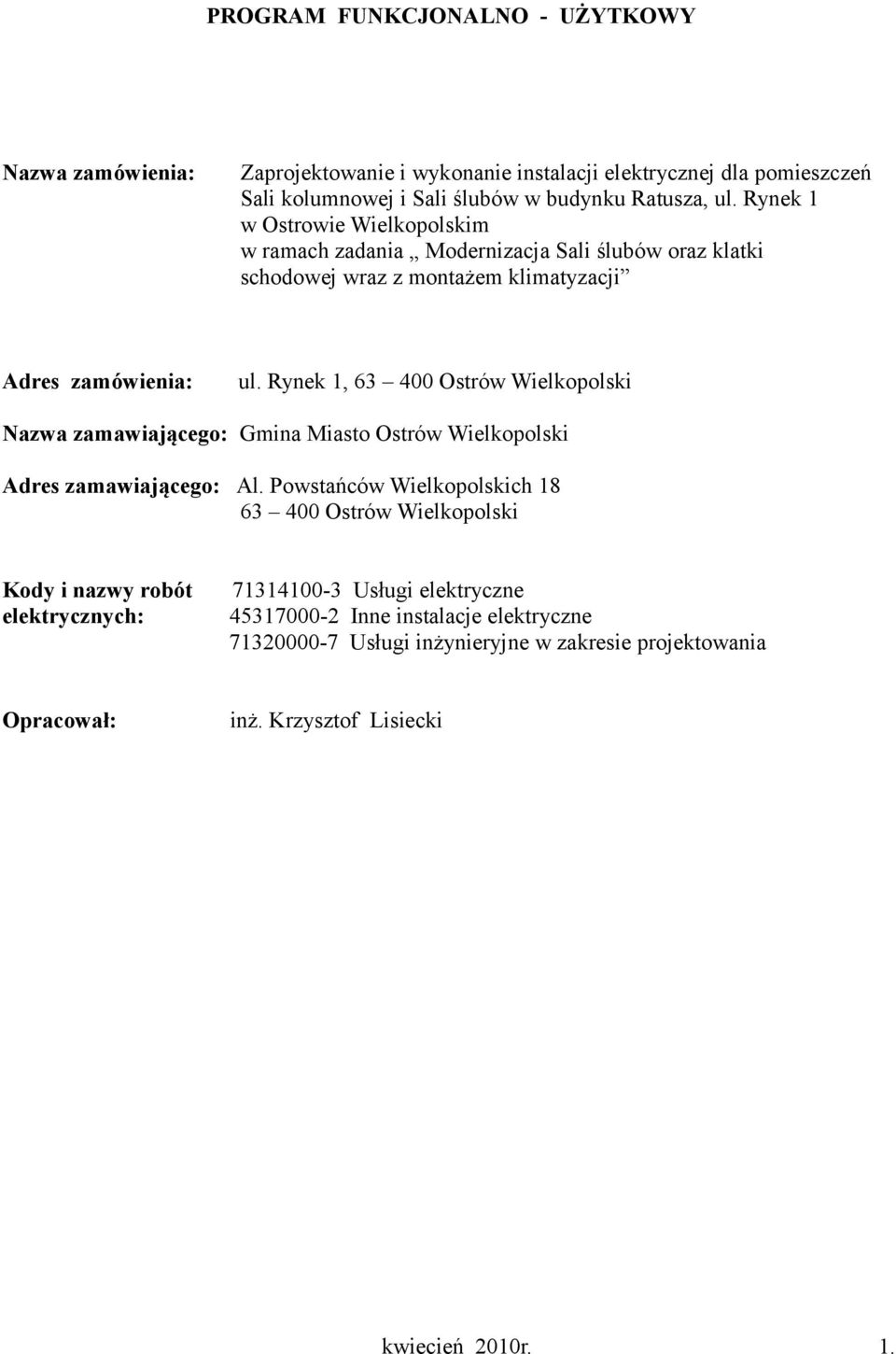

1 PROGRAM FUNKCJONALNO - UŻYTKOWY Nazwa zamówienia: Zaprojektowanie i wykonanie instalacji elektrycznej dla pomieszczeń Sali kolumnowej i Sali ślubów w budynku Ratusza, ul. Rynek 1 w Ostrowie Wielkopolskim w ramach zadania Modernizacja Sali ślubów oraz klatki schodowej wraz z montażem klimatyzacji Adres zamówienia: ul. Rynek 1, Ostrów Wielkopolski Nazwa zamawiającego: Gmina Miasto Ostrów Wielkopolski Adres zamawiającego: Al. Powstańców Wielkopolskich Ostrów Wielkopolski Kody i nazwy robót elektrycznych: Usługi elektryczne Inne instalacje elektryczne Usługi inżynieryjne w zakresie projektowania Opracował: inż. Krzysztof Lisiecki kwiecień 2010r. 1.

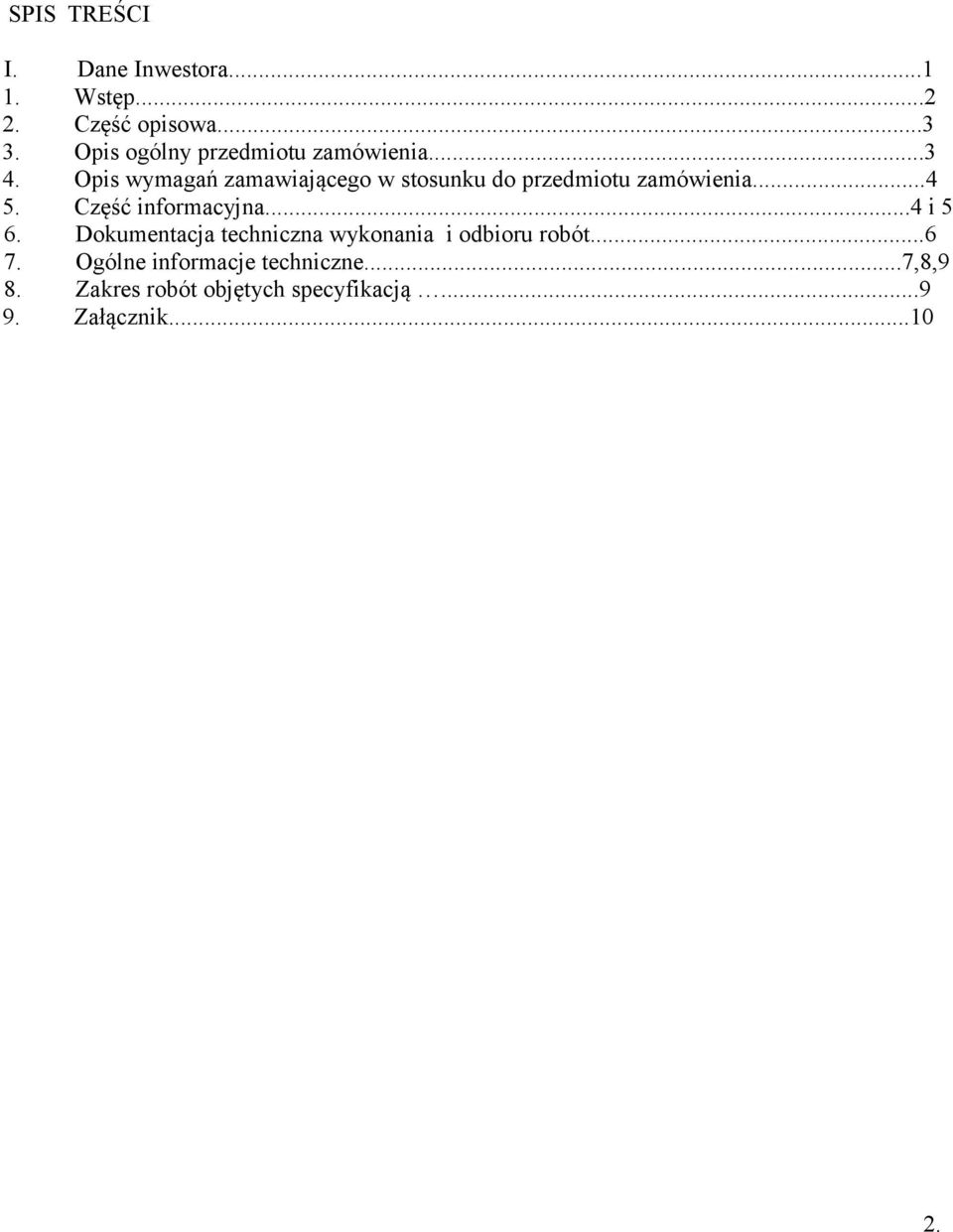

2 SPIS TREŚCI I. Dane Inwestora Wstęp Część opisowa Opis ogólny przedmiotu zamówienia Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia Część informacyjna...4 i 5 6. Dokumentacja techniczna wykonania i odbioru robót Ogólne informacje techniczne...7,8,9 8. Zakres robót objętych specyfikacją Załącznik

3 I. CZĘŚĆ OPISOWA 1. OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA 1.1. Parametry charakterystyczne Budynek Ratusza jest obiektem wolno stojącym, posiada trzy kondygnacje nadziemne oraz piwnicę. Przedmiotem niniejszego opracowania są pomieszczenia znajdujące się na I piętrze: Sala kolumnowa i Sala ślubów - Sala kolumnowa zajmuje powierzchnię 166,39 m² - Sala ślubów zajmuje powierzchnię 81,60 m² 1.2. Przedmiot zamówienia Przedmiotem zamówienia jest zaprojektowanie i wykonanie instalacji elektrycznej dla nowych miejsc oświetlenia i nagłośnienia. Szczegółowy zakres zamówienia: 1. Projekt instalacji elektrycznej i nagłośnienia - 4 egz. z wersji papierowej - 1 egz. na płycie CD w formacie pdf 2. Dostawa materiałów, montaż instalacji elektrycznej i instalacji nagłośnienia 3. Dokumentacja po wykonawcza ( pkt. 3.3.) - 2 egz. w wersji papierowej - 1 egz. na płycie CD w formacie pdf 1.3. Prace wstępne Przed rozpoczęciem prac projektowych należy dokonać inwentaryzacji istniejących elementów oświetlenia w istniejącym obiekcie w zakresie zapewniającym poprawne wykonanie zadania. Należy zapoznać się z projektem aranżacji wnętrz, koncepcją umieszczenia żyrandola, kinkietów i klimatyzacji rys.1 i Ogólne właściwości funkcjonalno użytkowe Sala kolumnowa i sala ślubów ma zostać wyposażona w nowe punkty zasilnia, oświetlenia, wentylacji i nagłośnienia aby zostały spełnione warunki poprawnej i komfortowej pracy w ciągu całego roku Szczegółowe właściwości funkcjonalno użytkowe Dla przewidzianych układów klimatyzacji dla sali kolumnowej i sali ślubów doprowadzić zasilanie trójfazowe z odpowiednimi zabezpieczeniami elektrycznymi. Sala kolumnowa: W sali kolumnowej proponuje się zastosowanie klimatyzatora o mocy 20 kw. Jednostka zewnętrzna zostanie zamontowana na dachu budynku ratusza, a zasilanie doprowadzić zgodnie z przedstawionymi wytycznymi podanymi w punkcie: Możliwości realizacji zadania inwestycyjnego. 3.

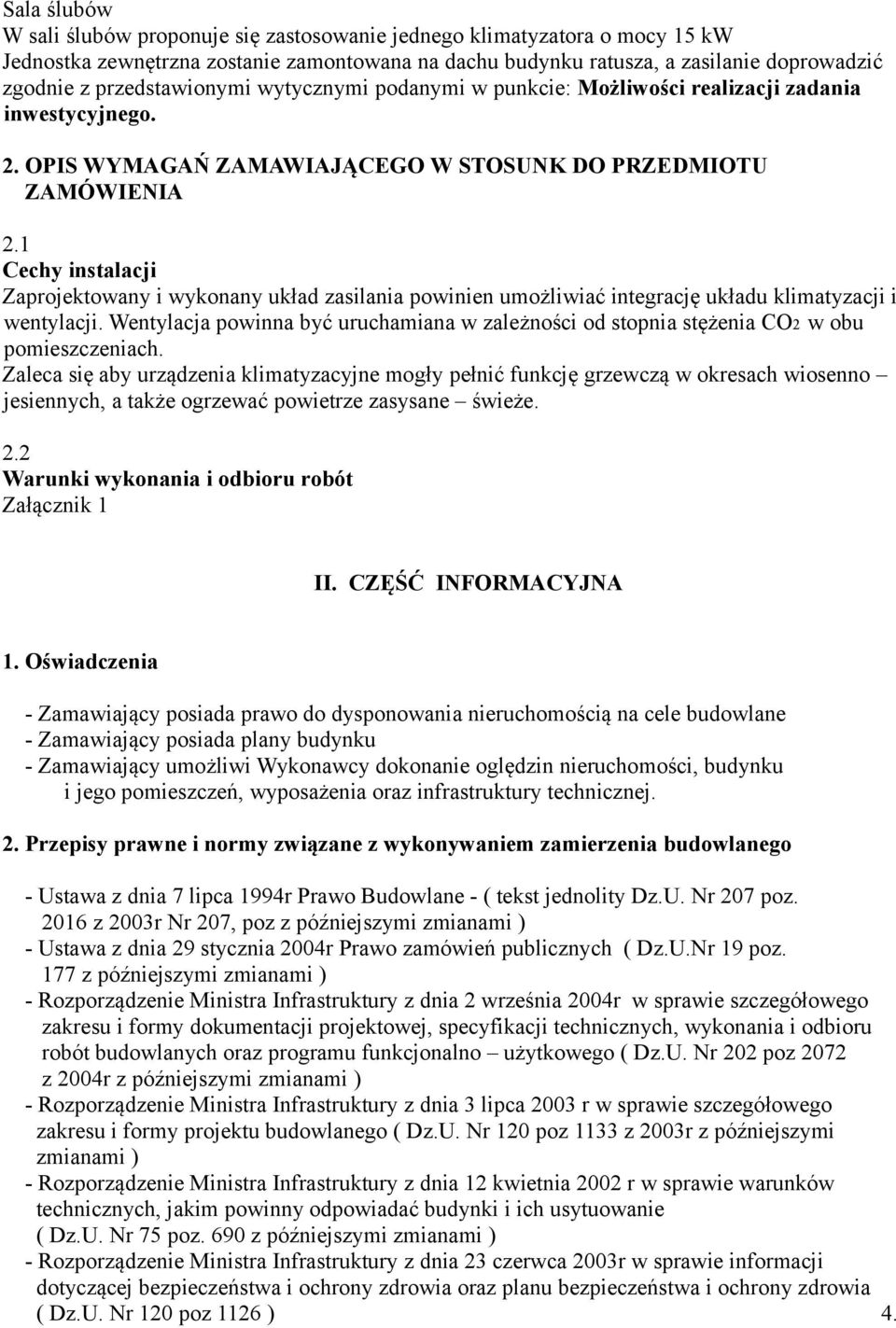

4 Sala ślubów W sali ślubów proponuje się zastosowanie jednego klimatyzatora o mocy 15 kw Jednostka zewnętrzna zostanie zamontowana na dachu budynku ratusza, a zasilanie doprowadzić zgodnie z przedstawionymi wytycznymi podanymi w punkcie: Możliwości realizacji zadania inwestycyjnego. 2. OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNK DO PRZEDMIOTU ZAMÓWIENIA 2.1 Cechy instalacji Zaprojektowany i wykonany układ zasilania powinien umożliwiać integrację układu klimatyzacji i wentylacji. Wentylacja powinna być uruchamiana w zależności od stopnia stężenia CO2 w obu pomieszczeniach. Zaleca się aby urządzenia klimatyzacyjne mogły pełnić funkcję grzewczą w okresach wiosenno jesiennych, a także ogrzewać powietrze zasysane świeże. 2.2 Warunki wykonania i odbioru robót Załącznik 1 II. CZĘŚĆ INFORMACYJNA 1. Oświadczenia - Zamawiający posiada prawo do dysponowania nieruchomością na cele budowlane - Zamawiający posiada plany budynku - Zamawiający umożliwi Wykonawcy dokonanie oględzin nieruchomości, budynku i jego pomieszczeń, wyposażenia oraz infrastruktury technicznej. 2. Przepisy prawne i normy związane z wykonywaniem zamierzenia budowlanego - Ustawa z dnia 7 lipca 1994r Prawo Budowlane - ( tekst jednolity Dz.U. Nr 207 poz z 2003r Nr 207, poz z późniejszymi zmianami ) - Ustawa z dnia 29 stycznia 2004r Prawo zamówień publicznych ( Dz.U.Nr 19 poz. 177 z późniejszymi zmianami ) - Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004r w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych, wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego ( Dz.U. Nr 202 poz 2072 z 2004r z późniejszymi zmianami ) - Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r w sprawie szczegółowego zakresu i formy projektu budowlanego ( Dz.U. Nr 120 poz 1133 z 2003r z późniejszymi zmianami ) - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie ( Dz.U. Nr 75 poz. 690 z późniejszymi zmianami ) - Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia ( Dz.U. Nr 120 poz 1126 ) 4.

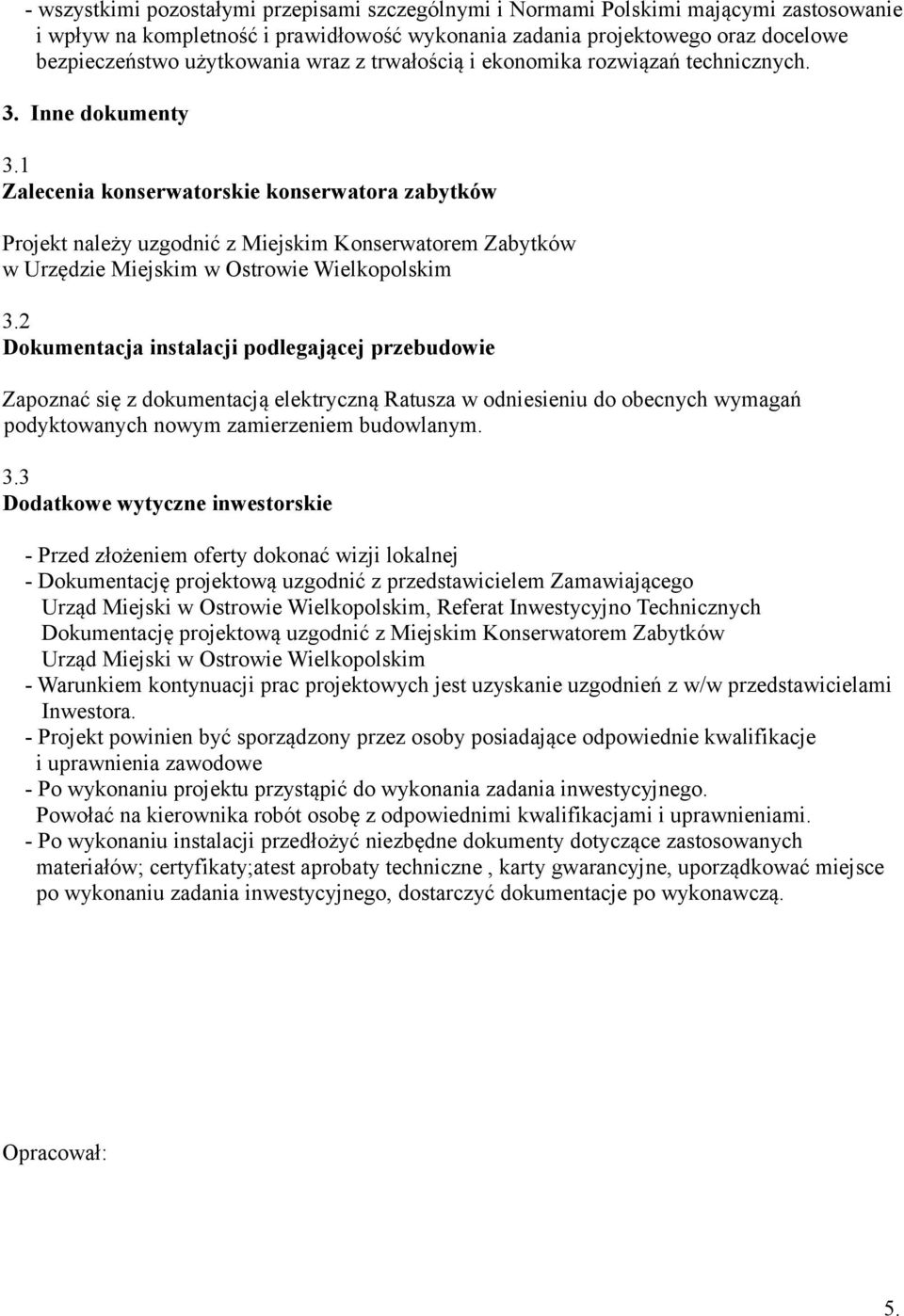

5 - wszystkimi pozostałymi przepisami szczególnymi i Normami Polskimi mającymi zastosowanie i wpływ na kompletność i prawidłowość wykonania zadania projektowego oraz docelowe bezpieczeństwo użytkowania wraz z trwałością i ekonomika rozwiązań technicznych. 3. Inne dokumenty 3.1 Zalecenia konserwatorskie konserwatora zabytków Projekt należy uzgodnić z Miejskim Konserwatorem Zabytków w Urzędzie Miejskim w Ostrowie Wielkopolskim 3.2 Dokumentacja instalacji podlegającej przebudowie Zapoznać się z dokumentacją elektryczną Ratusza w odniesieniu do obecnych wymagań podyktowanych nowym zamierzeniem budowlanym. 3.3 Dodatkowe wytyczne inwestorskie - Przed złożeniem oferty dokonać wizji lokalnej - Dokumentację projektową uzgodnić z przedstawicielem Zamawiającego Urząd Miejski w Ostrowie Wielkopolskim, Referat Inwestycyjno Technicznych Dokumentację projektową uzgodnić z Miejskim Konserwatorem Zabytków Urząd Miejski w Ostrowie Wielkopolskim - Warunkiem kontynuacji prac projektowych jest uzyskanie uzgodnień z w/w przedstawicielami Inwestora. - Projekt powinien być sporządzony przez osoby posiadające odpowiednie kwalifikacje i uprawnienia zawodowe - Po wykonaniu projektu przystąpić do wykonania zadania inwestycyjnego. Powołać na kierownika robót osobę z odpowiednimi kwalifikacjami i uprawnieniami. - Po wykonaniu instalacji przedłożyć niezbędne dokumenty dotyczące zastosowanych materiałów; certyfikaty;atest aprobaty techniczne, karty gwarancyjne, uporządkować miejsce po wykonaniu zadania inwestycyjnego, dostarczyć dokumentacje po wykonawczą. Opracował: 5.

6 DOKUMENTACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT Nazwa zamówienia: Zaprojektowanie i wykonanie instalacji elektrycznej dla pomieszczeń Sali kolumnowej i Sali ślubów w budynku Ratusza, ul. Rynek 1 w Ostrowie Wielkopolskim w ramach zadania Modernizacja Sali ślubów oraz klatki schodowej wraz z montażem klimatyzacji Adres zamówienia: ul. Rynek 1, Ostrów Wielkopolski Nazwa zamawiającego: Gmina Miasto Ostrów Wielkopolski Adres zamawiającego: Al. Powstańców Wielkopolskich Ostrów Wielkopolski Kody i nazwy robót elektrycznych: Usługi elektryczne Inne instalacje elektryczne Usługi inżynieryjne w zakresie projektowania Opracował: inż. Krzysztof Lisiecki 6.

7 OGÓLNE INFORMACJE TECHNICZNE 1. Stan istniejący Obecnie działający system wentylacji oraz oświetlenia nie spełniają norm dotyczących wymiany powietrza w sali ślubów i pomiarów natężenia oświetlenia. W chwili obecnej moc zamontowanego oświetlenia wynosi 4,02 kw. 41 żarówek służy do bezpośredniego oświetlenia widowni, a 26 szt. jest przysłonięta elementami znacznie pochłaniającymi światło nie zwiększając wymaganego natężenia oświetlenia. System wentylacji jest niewystarczający w stosunku do potrzeb miejsca użyteczności publicznej. Rozkład linii zasilania jest dostosowany do istniejącego układu i w chwili obecnej spełnia założone oczekiwania. Linie zasilające wykonane są przewodami Cu o przekroju dostosowanym do aktualnych potrzeb przedmiotowego pomieszczenia. Tablica rozdzielcza na holu o symbolu RP-1 została zmodernizowana w terminie wcześniejszym i odpowiada obecnym wymaganiom technicznym. 2. Przedstawienie możliwości realizacji zadania inwestycyjnego Rozdzielnia RP-1 zasilana jest przewodami 3 x 25 mm² ( kolor izolacji czerwony ) z rozdzielni głównej RG-1 na parterze. Obecne zapotrzebowanie energetyczne jak i planowane zwiększenie mocy do 15 kw przez klimatyzatory umieszczone w sali ślubów pozwoli na wykorzystanie istniejących zabezpieczeń. W przypadku dalszej rozbudowy i zwiększenia zapotrzebowania energetycznego o kolejne 20 kw konieczne będzie ułożenie oddzielnego toru zasilania z szafy RG-1 i przebudowy zabezpieczeń. 3. Przegląd ilości i rodzaju kanałów wentylacyjnych do wykorzystania przy projektowaniu torów klimatyzacyjnych Pomiary drożności kominów wykonywano wprowadzając linę do kanału wentylacyjnego grawitacyjnie z poziomu dachu ratusza. Komin A ( jeden kanał 1; głębokość 1m ) Komin B ( pięć kanałów: 1; głębokość 11m ) 2; głębokość 11m ) 3; głębokość 3,80 m ) 4; głębokość 2,60 m ) 5; głębokość 3,0 m ) Komin C ( sześć kanałów: 1; głębokość 5m ) 2; głębokość 6,5 m ) 3; głębokość 3,2 m ) 4; głębokość 3,2 m ) 5; głębokość 7 m ) 6; głębokość 10,5 m ) Komin D ( sześć kanałów: 1; głębokość 6,5 m ) 2; - podłączony klimatyzator 3; głębokość 2 m ) 4; głębokość 2 m ) 5; głębokość 2 m ) 7.

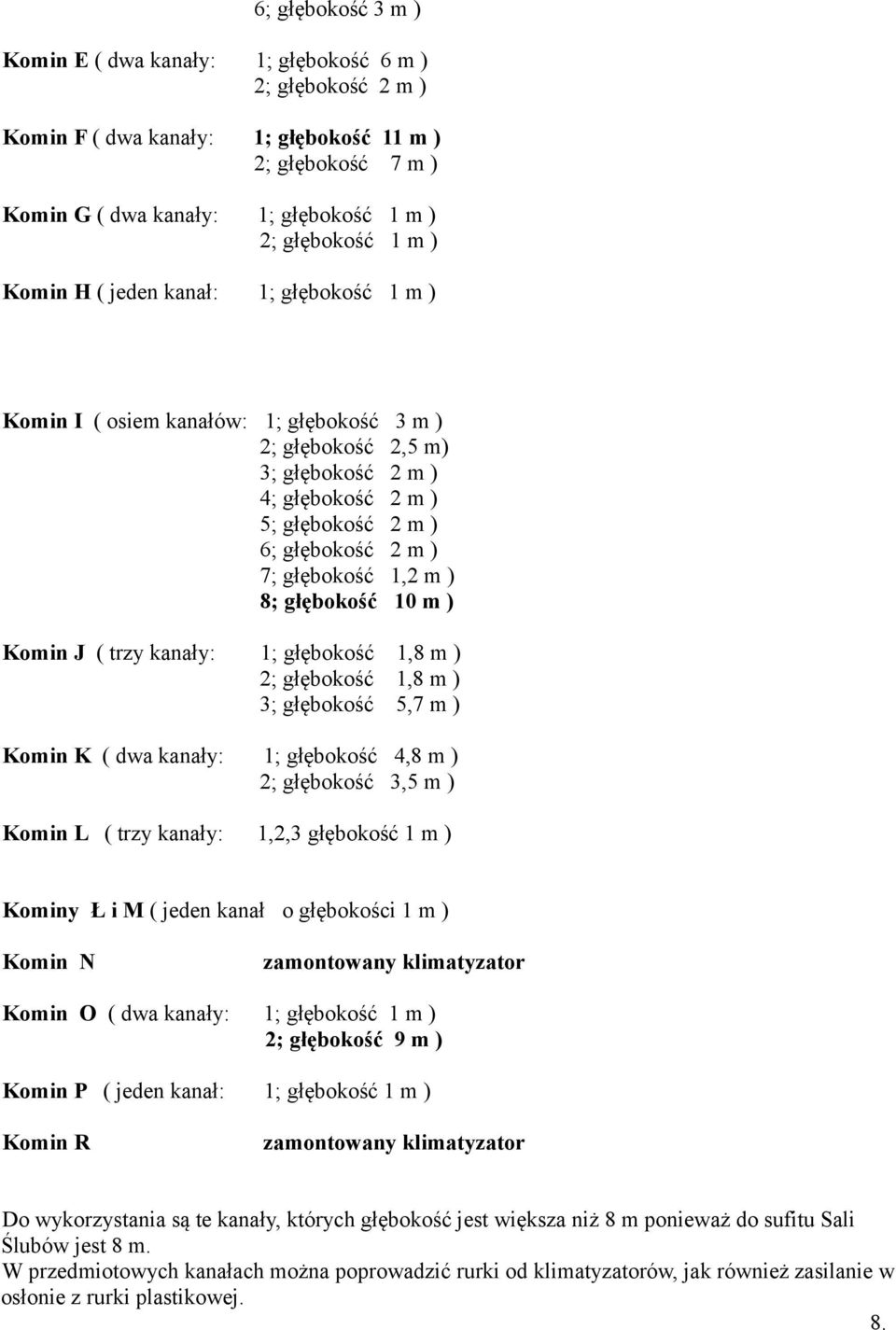

8 6; głębokość 3 m ) Komin E ( dwa kanały: 1; głębokość 6 m ) 2; głębokość 2 m ) Komin F ( dwa kanały: 1; głębokość 11 m ) 2; głębokość 7 m ) Komin G ( dwa kanały: 1; głębokość 1 m ) 2; głębokość 1 m ) Komin H ( jeden kanał: 1; głębokość 1 m ) Komin I ( osiem kanałów: 1; głębokość 3 m ) 2; głębokość 2,5 m) 3; głębokość 2 m ) 4; głębokość 2 m ) 5; głębokość 2 m ) 6; głębokość 2 m ) 7; głębokość 1,2 m ) 8; głębokość 10 m ) Komin J ( trzy kanały: 1; głębokość 1,8 m ) 2; głębokość 1,8 m ) 3; głębokość 5,7 m ) Komin K ( dwa kanały: 1; głębokość 4,8 m ) 2; głębokość 3,5 m ) Komin L ( trzy kanały: 1,2,3 głębokość 1 m ) Kominy Ł i M ( jeden kanał o głębokości 1 m ) Komin N zamontowany klimatyzator Komin O ( dwa kanały: 1; głębokość 1 m ) 2; głębokość 9 m ) Komin P ( jeden kanał: 1; głębokość 1 m ) Komin R zamontowany klimatyzator Do wykorzystania są te kanały, których głębokość jest większa niż 8 m ponieważ do sufitu Sali Ślubów jest 8 m. W przedmiotowych kanałach można poprowadzić rurki od klimatyzatorów, jak również zasilanie w osłonie z rurki plastikowej. 8.

9 W przypadku dalszej rozbudowy i zwiększenia zapotrzebowania energetycznego konieczne będzie ułożenie oddzielnego toru zasilania z szafy RG-1 do rozdzielni RP-1 i odpowiedniego doboru zabezpieczeń elektrycznych. Dodatkowy tor kablowy można poprowadzić dwoma sposobami: w pierwszym przypadku z uwagi na brak wolnych przestrzeni kanałowych pomiędzy w/w rozdzielniami ( RG 1 do RP - 1 ) metodą nacinania kanału najkrótszym możliwym odcinkiem. Ta metoda niesie za sobą efekt naruszenia powłoki ścian i konieczność zaklejania i malowania celem odtworzenia koloru poprzedniego wystroju. w drugim przypadku można posłużyć się metodą wykonania dodatkowej elewacji kanałowej,wykonanej z płyty gipsowej, co także wiąże się z pewnym naruszeniem architektonicznego wystroju i zmiany wyglądu aktualnego stanu ścian. Ten drugi sposób jest łatwiejszy i tańszy ale w obu przypadkach wymagane są prace malarskie. 4. Przedmiot specyfikacji technicznej Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania instalacji elektrycznej oświetlenia, zasilania toru nagłośnienia i zasilania klimatyzacji Wspólny Słownik Zamówień ( CPV ) Kody i nazwy robót elektrycznych: Załącznik Nr Usługi elektryczne Inne instalacje elektryczne Usługi inżynieryjne w zakresie projektowania 5. Zakres robót objętych specyfikacją Roboty instalacyjne obejmują wszystkie czynności związane z realizacją zamierzenia budowlanego, którego celem jest wykonanie nowej aranżacji wnętrz z nowymi układami oświetlenia, instalacji urządzeń wentylacyjno - klimatyzacyjnych oraz instalacji dla systemu nagłośnienia wraz z odpowiednimi zabezpieczeniami elektrycznymi. 6. Obmiar robót Po zakończeniu robót instalacyjnych należy dokonać obmiaru po wykonawczego. Powinien on być wykonany zgodnie z zasadami przyjętymi w kosztorysie 7. Odbiór robót Sprawdzenie wykonania wszystkich robót elektrycznych, wykonania pomiarów i rozruchu urządzeń elektrycznych. ( Wykonanie stosownych zapisów w dzienniku budowy, sporządzenie wyników pomiarów ) 8. Wykonanie dokumentacji po wykonawczej Dokumentacja powinna zawierać wszystkie niezbędne atesty ; certyfikaty, gwarancje, a dokumentacja musi zostać odebrana przez kierownika robót oraz inspektora nadzoru. 9.

10 Załącznik 1.Rzut kominów wentylacyjnych wraz z proponowanym torem zasilania ( Załącznik Nr 1 ) 2.Plan modernizacji wnętrza 10.
