Rok akademicki: 2014/2015 Kod: SEN SM-s Punkty ECTS: 3. Kierunek: Energetyka Specjalność: Systemy, maszyny i urządzenia energetyczne

Transkrypt

1 Nazwa modułu: Pompy, sprężarki i wentylatory Rok akademicki: 2014/2015 Kod: SEN SM-s Punkty ECTS: 3 Wydział: Energetyki i Paliw Kierunek: Energetyka Specjalność: Systemy, maszyny i urządzenia energetyczne Poziom studiów: Studia II stopnia Forma i tryb studiów: Stacjonarne Język wykładowy: Polski Profil kształcenia: Ogólnoakademicki (A) Semestr: 1 Strona www: Osoba odpowiedzialna: prof. nadzw. dr hab. inż. Górski Jan (jagorski@agh.edu.pl) Osoby prowadzące: prof. nadzw. dr hab. inż. Górski Jan (jagorski@agh.edu.pl) mgr inż. Siwek Tomasz (siwek@agh.edu.pl) Opis efektów kształcenia dla modułu zajęć Kod EKM Student, który zaliczył moduł zajęć wie/umie/potrafi Powiązania z EKK Sposób weryfikacji efektów kształcenia (forma zaliczeń) Wiedza M_W005 Student dysponuje wiedzą w zakresie podstaw typowych maszyn, obejmującej pompy, wentylatory i sprężarki, a w szczególności ma ugruntowaną wiedzę dotyczącą ich charakterystyk oraz doboru do instalacji EN2A_W06, EN2A_W16, EN2A_W12 Aktywność na zajęciach, Wykonanie ćwiczeń laboratoryjnych, Wykonanie projektu M_W013 Student potrafi zastosować właściwe metody termodynamiki technicznej i mechaniki płynów do opisu zjawisk w maszynach przepływowych EN2A_W07, EN2A_W04, EN2A_W06 Aktywność na zajęciach, Kolokwium, Wykonanie projektu, Zaliczenie laboratorium Umiejętności M_U001 - praktycznie wykorzystywać techniki komputerowe w projektowaniu maszyn przepływowych, - samodzielnie wykonać obliczenia i projekt stopnia maszyny przepływowej. EN2A_U07, EN2A_U02, EN2A_U03, EN2A_U09 Aktywność na zajęciach, Projekt 1 / 5

2 M_U007 - przeprowadzić pomiary i określić charakterystyki eksploatacyjne maszyn, a także określić ich wskaźniki pracy EN2A_U05, EN2A_U10, EN2A_U16 Aktywność na zajęciach, Projekt, Sprawozdanie, Zaliczenie laboratorium M_U013 - wyjaśnić budowę i zasadę działania typowych maszyn - dobrać pompę lub wentylator do instalacji oraz podać ich charakterystyki i metody regulacji EN2A_U02, EN2A_U09, EN2A_U11 Aktywność na zajęciach, Kolokwium, Wykonanie ćwiczeń laboratoryjnych, Wykonanie projektu, Zaliczenie laboratorium Kompetencje społeczne M_K001 Student potrafi doskonalić swą wiedzę i umiejętności w zakresie projektowania i eksploatacji maszyn EN2A_K02, EN2A_K05 Zaangażowanie w pracę zespołu M_K002 Student angażuje się w dyskusję w grupie, jak również z prowadzącym, i potrafi dobrze sformułować swoje argumenty EN2A_K03, EN2A_K04 Udział w dyskusji Matryca efektów kształcenia w odniesieniu do form zajęć Kod EKM Student, który zaliczył moduł zajęć wie/umie/potrafi Forma zajęć Wykład audytoryjne laboratoryjne projektowe Konwersatori um seminaryjne praktyczne terenowe warsztatowe Inne E-learning Wiedza M_W005 M_W013 Umiejętności Student dysponuje wiedzą w zakresie podstaw typowych maszyn, obejmującej pompy, wentylatory i sprężarki, a w szczególności ma ugruntowaną wiedzę dotyczącą ich charakterystyk oraz doboru do instalacji Student potrafi zastosować właściwe metody termodynamiki technicznej i mechaniki płynów do opisu zjawisk w maszynach przepływowych / 5

3 M_U001 M_U007 M_U013 - praktycznie wykorzystywać techniki komputerowe w projektowaniu maszyn przepływowych, - samodzielnie wykonać obliczenia i projekt stopnia maszyny przepływowej. - przeprowadzić pomiary i określić charakterystyki eksploatacyjne maszyn, a także określić ich wskaźniki pracy - wyjaśnić budowę i zasadę działania typowych maszyn - dobrać pompę lub wentylator do instalacji oraz podać ich charakterystyki i metody regulacji Kompetencje społeczne M_K001 M_K002 Student potrafi doskonalić swą wiedzę i umiejętności w zakresie projektowania i eksploatacji maszyn Student angażuje się w dyskusję w grupie, jak również z prowadzącym, i potrafi dobrze sformułować swoje argumenty Treść modułu zajęć (program wykładów i pozostałych zajęć) Wykład 1. Klasyfikacja maszyn i ich zastosowania. 2. Podstawy działania maszyn wirnikowych model Eulera. 3. Sprężanie gazów i par sprawność izentropowa i politropowa. 4. Płaskie palisady łopatkowe charakterystyki aerodynamiczne. 5. Pompy wirowe budowa, działanie i zastosowania. 6. Charakterystyka pompy i straty. Kawitacja. 7. Współpraca pompy z przewodem oraz układy pompowe. 8. Wentylatory osiowe i promieniowe budowa i działanie. 9. Charakterystyki wentylatorów i ich regulacja. 10. Sprężarki osiowe i promieniowe budowa i zastosowania. 11. Zasady obliczeń stopnia osiowego i odśrodkowego. 12. Charakterystyka uniwersalna sprężarki. 13. Sprężarki wyporowe budowa i działanie sprężarki tłokowej. 14. Maszyny sprężające wielostopniowe kierunki rozwoju. 15. Techniki CFD w modelowaniu maszyn przepływowych. laboratoryjne 3 / 5

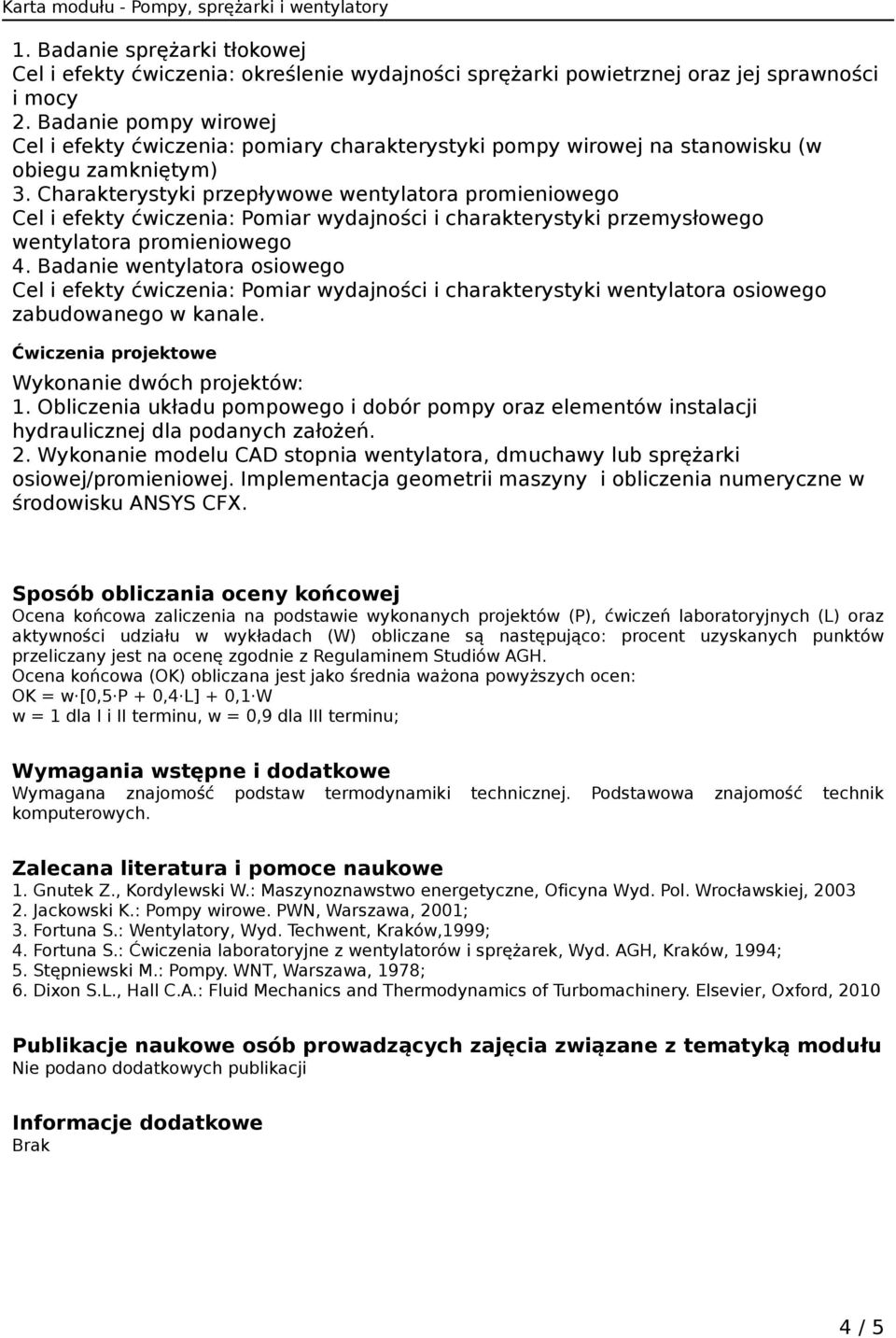

4 1. Badanie sprężarki tłokowej Cel i efekty ćwiczenia: określenie wydajności sprężarki powietrznej oraz jej sprawności i mocy 2. Badanie pompy wirowej Cel i efekty ćwiczenia: pomiary charakterystyki pompy wirowej na stanowisku (w obiegu zamkniętym) 3. Charakterystyki przepływowe wentylatora promieniowego Cel i efekty ćwiczenia: Pomiar wydajności i charakterystyki przemysłowego wentylatora promieniowego 4. Badanie wentylatora osiowego Cel i efekty ćwiczenia: Pomiar wydajności i charakterystyki wentylatora osiowego zabudowanego w kanale. projektowe Wykonanie dwóch projektów: 1. Obliczenia układu pompowego i dobór pompy oraz elementów instalacji hydraulicznej dla podanych założeń. 2. Wykonanie modelu CAD stopnia wentylatora, dmuchawy lub sprężarki osiowej/promieniowej. Implementacja geometrii maszyny i obliczenia numeryczne w środowisku ANSYS CFX. Sposób obliczania oceny końcowej Ocena końcowa zaliczenia na podstawie wykonanych projektów (P), ćwiczeń laboratoryjnych (L) oraz aktywności udziału w wykładach (W) obliczane są następująco: procent uzyskanych punktów przeliczany jest na ocenę zgodnie z Regulaminem Studiów AGH. Ocena końcowa (OK) obliczana jest jako średnia ważona powyższych ocen: OK = w [0,5 P + 0,4 L] + 0,1 W w = 1 dla I i II terminu, w = 0,9 dla III terminu; Wymagania wstępne i dodatkowe Wymagana znajomość podstaw termodynamiki technicznej. Podstawowa znajomość technik komputerowych. Zalecana literatura i pomoce naukowe 1. Gnutek Z., Kordylewski W.: Maszynoznawstwo energetyczne, Oficyna Wyd. Pol. Wrocławskiej, Jackowski K.: Pompy wirowe. PWN, Warszawa, 2001; 3. Fortuna S.: Wentylatory, Wyd. Techwent, Kraków,1999; 4. Fortuna S.: laboratoryjne z wentylatorów i sprężarek, Wyd. AGH, Kraków, 1994; 5. Stępniewski M.: Pompy. WNT, Warszawa, 1978; 6. Dixon S.L., Hall C.A.: Fluid Mechanics and Thermodynamics of Turbomachinery. Elsevier, Oxford, 2010 Publikacje naukowe osób prowadzących zajęcia związane z tematyką modułu Nie podano dodatkowych publikacji Informacje dodatkowe Brak 4 / 5

5 Nakład pracy studenta (bilans punktów ECTS) Forma aktywności studenta Udział w wykładach Udział w ćwiczeniach laboratoryjnych Udział w ćwiczeniach projektowych Przygotowanie sprawozdania, pracy pisemnej, prezentacji, itp. Wykonanie projektu Dodatkowe godziny kontaktowe z nauczycielem Sumaryczne obciążenie pracą studenta Punkty ECTS za moduł Obciążenie studenta 8 godz 12 godz 10 godz 75 godz 3 ECTS 5 / 5
